(完整版)桩基础设计计算书

基础工程计算书桩基础设计1．1设计资料 1．1．1上部结构资料某教学实验楼，上部结构为七层框架，其框架主梁、次梁、楼板均为现浇整体式，混凝土强度等级为C30。

底层层高3.4m （局部10m ，内有10t 桥式吊车），其余层高3.3m ，底层拄网平面布置及柱底菏载见图2.1。

1．1．2建筑物场地资料拟建建筑场地位于市区内，地势平坦，建筑平面位置见图2.2。

建筑场地位于非地震区，不考虑地震影响。

图2.2建筑物平面位置示意图单位：m场地地下水类型为潜水，地下水位离地表 2.1m，根据已有的分析资料，该场地底下水对混凝土无腐蚀性。

建筑地基的土层分布情况及其各土层的物理、力学指标见表2.1表2.1地基各土层物理、力学指标1．2选择桩型、桩端持力层、承台埋深1．2．1选择桩型因框架跨度大而且极不均匀，柱底荷载大，不宜采用浅基础。

根据施工场地、地基条件以及场地周围的环境条件，选择桩基础。

因钻孔灌注桩水泥排泄不便，为了减小对周围环境的污染，采用静压预制桩，这样可以较好的保证桩身质量，并在较短施工工期完成沉桩任务，同时，当地的施工技术力量、施工设备及材料供应也为采用静压桩提供了可能性。

1.2.2选择桩的几何尺寸及承台埋深依据地基土的分布，第④层土是较合适的桩端持力层。

桩端全断面进入持力层1.0m(＞d2),工程桩进土深度为23.1m。

承台底进入第②层土0.3m，所以承台的埋深为2.1m，桩基的有效长度即为21m。

桩截面尺寸选用450m m×450m m，由施工设备要求，桩分为两节，上段长11m，下段长11m（不包括桩尖长度在内），实际桩长比有效桩长大1m，这是考虑持力层可能有一定的起伏以及桩需嵌入承台一定长度而留有的余地。

桩基及土层分布示意图见图2.3. 1.3确定单桩极限承载力标准值本设计属二级建筑桩基，采用经验参数法和静力触探法估算单桩承载力标准值。

根据单桥探头静力触探资料s P 按图1.2确定桩侧极限阻力标准值。

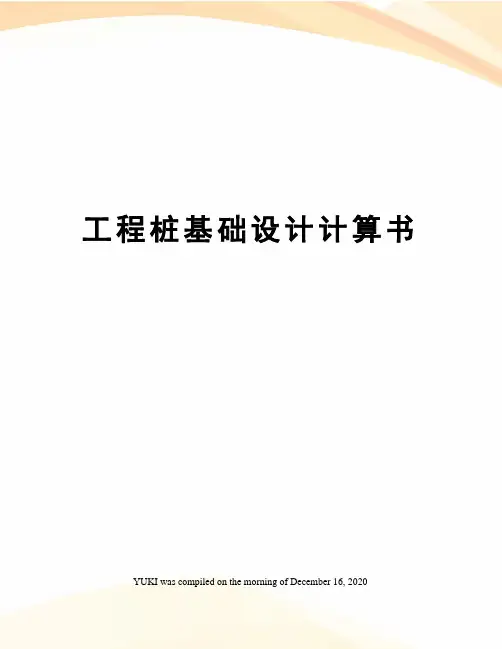

工程桩基础设计计算书 YUKI was compiled on the morning of December 16, 2020基础工程课程设计计算书系别：土木工程系姓名：盛懋目录1 .设计资料 (3)1.1 建筑物场地资料 (3)2 .选择桩型、桩端持力层、承台埋深 (3)2.1 选择桩型 (3)2.2 选择桩的几何尺寸以及承台埋深 (3)3 .确定单桩极限承载力标准值 (4)3.1 确定单桩极限承载力标准值 (4)4 .确定桩数和承台底面尺寸 (4)5 .确定复合基桩竖向承载力设计值及群桩承载力和 (5)5.1 四桩承台承载力计算 (5)6 .桩顶作用验算 (6)6.1 四桩承台验算 (6)7 .桩基础沉降验算 (6)7.1 桩基沉降验算 (6)8 .桩身结构设计计算 (9)8.1 桩身结构设计计算 (9)9 .承台设计 (10)9.1 承台弯矩计算及配筋计算 (10)9.2 承台冲切计算 (11)9.3承台抗剪验算 (12)9.4 承台局部受压验算 (12)1. 工程地质资料及设计资料1) 地质资料某建筑物的地质剖面及土性指标表1-1所示。

场地地层条件：粉质粘土土层取q sk＝60kpa，q ck＝430kpa；饱和软粘土层q sk＝26kpa；硬塑粘土层q sk＝80kpa，q pk＝2500kpa；设上部结构传至桩基顶面的最大荷载设计值为：V=2050kn，M=300knm，H=60kn。

选择钢筋混凝土打入桩基础。

柱的截面尺寸为400mm600mm。

已确定基础顶面高程为地表以下0.8m，承台底面埋深1.8m。

桩长8.0m。

土层的主要物理力学指标表1-1编号名称HmW%?kn/m3?°S r e I p I L G sE smpaf akkpaa1-2mpa-11 杂填土 1.8 16.02 粉质粘土 2.0 26.519.020 0.90.8 12 0.6 2.7 8.51903 饱和软粘土4.4 42 18.316.51.01.1 18.5 0.982.711100.964 硬塑粘土>10 17.621.828 0.980.5120.1 0.252.78132572）设计内容及要求需提交的报告：计算说明书和桩基础施工图:(1)单桩竖向承载力计算(2)确定桩数和桩的平面布置(3)群桩中基桩受力验算(4)群桩承载力和（5）基础中心点沉降验算（桩基沉降计算经验系数为1.5）(6)承台结构设计及验算2 .选择桩型、桩端持力层、承台埋深1）、根据地质勘察资料，确定第4层硬塑粘土为桩端持力层。

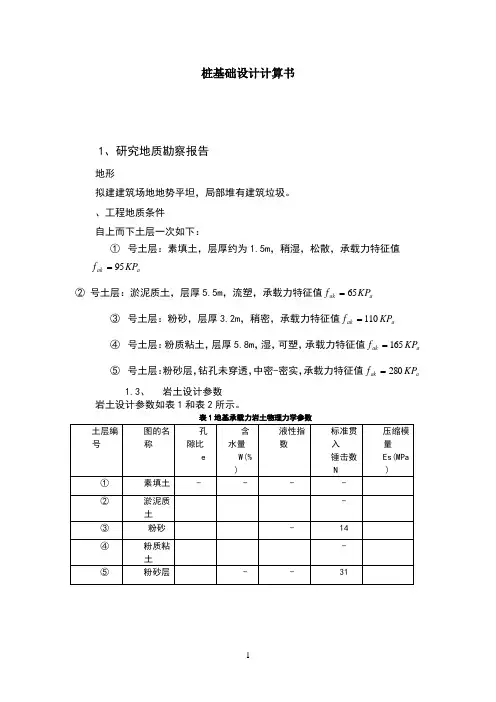

桩基础设计计算书1、研究地质勘察报告地形拟建建筑场地地势平坦，局部堆有建筑垃圾。

、工程地质条件 自上而下土层一次如下：① 号土层：素填土，层厚约为1.5m ，稍湿，松散，承载力特征值a ak KP f 95=② 号土层：淤泥质土，层厚5.5m ，流塑，承载力特征值a ak KP f 65=③ 号土层：粉砂，层厚3.2m ，稍密，承载力特征值a ak KP f 110= ④ 号土层：粉质粘土，层厚5.8m ，湿，可塑，承载力特征值a ak KP f 165= ⑤ 号土层：粉砂层，钻孔未穿透，中密-密实，承载力特征值a ak KP f 280= 1.3、 岩土设计参数岩土设计参数如表1和表2所示。

表1地基承载力岩土物理力学参数表2桩的极限侧阻力标准值sk q 和极限端阻力标准值pk q 单位KPa土层编号 土层编号桩的侧 阻力sk q桩的端 阻力pk q土层编号 土层编号桩的侧 阻力sk q桩的端 阻力pk q① 素填土 22 - ④ 粉质粘土 58 900 ② 淤泥质土 20 - ⑤ 粉砂土 75 2000 ③粉砂52-1.4水文地质条件⑴拟建场区地下水对混凝土结构无腐蚀性。

⑵地下水位深度：位于地表下4.5m 。

场地条件建筑物所处场地抗震设防烈度为7度，场地内无可液化沙土、粉土。

上部结构资料拟建建筑物为六层钢筋混凝土结构，长30m ，宽9.6m 。

室外地坪标高同自然地面，室内外高差450mm 。

柱截面尺寸均为400mm 400mm ，横向承重，柱网布置如图所示。

2.选择桩型、桩端持力层 、承台埋深根据地质勘查资料，确定第⑤层粉砂层为桩端持力层。

采用钢筋混凝土预制桩，桩截面为方桩，400mm ×400mm 桩长为15.7m 。

桩顶嵌入承台70mm ，桩端进持力层1.2m 承台埋深为1.5m 。

3.确定单桩竖向承载力3.1确定单桩竖向承载力标准值Q根据静载力触探法公式:p pk i sik pk sk uk A q l q u Q Q Q +∑=+==4×(×20×+52×+58×+75×+2000×× = KN3.2确定单桩竖向承载力设计值RaRa=K Q uk =248.1444= KN式中安全系数K=24. 确定桩数n ，布置及承台尺寸4.1 桩数n最大轴力标准值，KN F k 2280=初步估算桩数，由于柱子是偏心受压，考虑一定的系数，按规范取～。

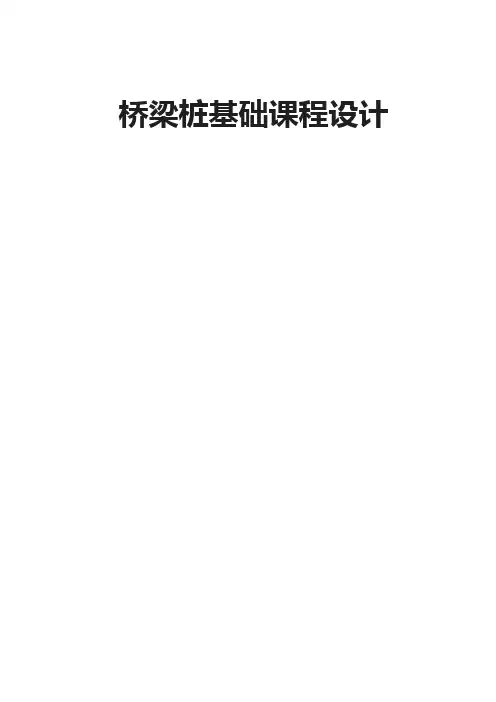

桥梁桩基础课程设计桥梁桩基础课程设计一、恒载计算（每根桩反力计算）1、上部结构横载反力N1 N1=12⨯2350=1175kN 2、盖梁自重反力N2 N2=12⨯350=175kN 3、系梁自重反力N312⨯25 ⨯3.5 ⨯0.8 ⨯1=35kN 4、一根墩柱自重反力N4KN N 94.222)1025(5.01.5255.0)1.54.13(224=-⨯⨯⨯+⨯⨯⨯-=ππ（低水位）KN N 47.195255.08.4155.06.8224=⨯⨯⨯+⨯⨯⨯=ππ （常水位）5、桩每延米重N5（考虑浮力） m KN N /96.16152.1425=⨯⨯=π二、活载反力计算1、活载纵向布置时支座最大反力⑴、公路二级：7.875/k q kN m = 193.2k P kN =Ⅰ、单孔布载 55.57822.1932875.74.24=⨯+⨯=）（R Ⅲ、双孔布载 24.427.875(193.2)2766.3082R kN ⨯⨯=+⨯=（2）、人群荷载Ⅰ、单孔布载 113.524.442.72R kN =⨯⨯=1、计算墩柱顶最大垂直反力R 组合Ⅰ：R= 恒载 +（1+u ）汽ϕ∑iiyP +人ϕql= 1175+175+（1+0.2）⨯1.245⨯766.308+1.33⨯85.4 =2608.45kN （汽车、人群双孔布载）2、计算桩顶最大弯矩⑴、计算桩顶最大弯矩时柱顶竖向力 R= 1N +2N +（1+u ）汽ϕ∑i i y P + 人ϕql 21 = 1175+175+1.2⨯1.245⨯578.55+1.33⨯42.7= 2271.14kN （汽车、人群单孔布载）⑵、计算桩顶（最大冲刷线处）的竖向力0N 、水平力0Q 和弯矩0M0N = max R +3N + 4N （常水位）= 2608.45+35+195.47=2838.92 kN0Q = 1H + 1W + 2W= 22.5+8+10=40.5 kN0M = 14.71H + 14.051W + 11.252W + 0.3活max R= 14.7⨯22.5+14.05⨯8+11.25⨯10+0.3⨯(2608.45-1175-175) = 933.185kN.m活max R ——组合Ⅰ中活载产生的竖向力。

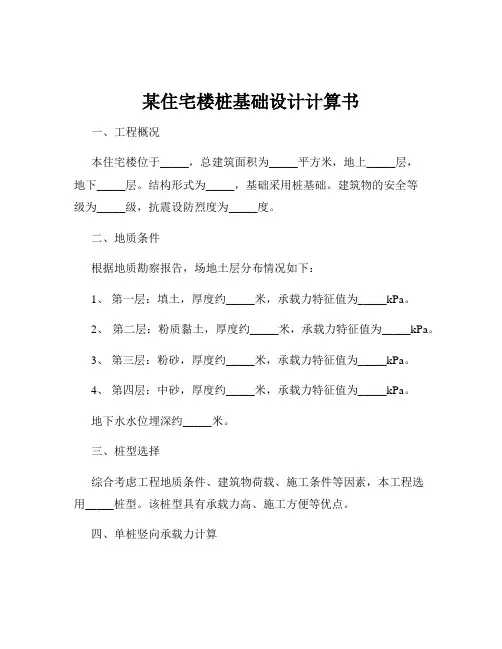

某住宅楼桩基础设计计算书一、工程概况本住宅楼位于_____，总建筑面积为_____平方米，地上_____层，地下_____层。

结构形式为_____，基础采用桩基础。

建筑物的安全等级为_____级，抗震设防烈度为_____度。

二、地质条件根据地质勘察报告，场地土层分布情况如下：1、第一层：填土，厚度约_____米，承载力特征值为_____kPa。

2、第二层：粉质黏土，厚度约_____米，承载力特征值为_____kPa。

3、第三层：粉砂，厚度约_____米，承载力特征值为_____kPa。

4、第四层：中砂，厚度约_____米，承载力特征值为_____kPa。

地下水水位埋深约_____米。

三、桩型选择综合考虑工程地质条件、建筑物荷载、施工条件等因素，本工程选用_____桩型。

该桩型具有承载力高、施工方便等优点。

四、单桩竖向承载力计算1、根据《建筑桩基技术规范》（JGJ 94 2008），单桩竖向极限承载力标准值按下式计算：Quk ＝ Qsk ＋ Qpk其中，Qsk 为总极限侧阻力标准值；Qpk 为总极限端阻力标准值。

2、总极限侧阻力标准值 Qsk 计算：Qsk ＝∑uqsikli式中，u 为桩身周长；qsik 为第 i 层土的极限侧阻力标准值；li 为第i 层土的厚度。

3、总极限端阻力标准值 Qpk 计算：Qpk ＝ qpkAp式中，qpk 为极限端阻力标准值；Ap 为桩端面积。

通过计算，单桩竖向极限承载力标准值 Quk 为_____kN。

五、桩数确定1、建筑物的总竖向荷载标准值为_____kN。

2、考虑一定的安全系数，单桩竖向承载力特征值Ra ＝Quk ／K，其中 K 为安全系数，取_____。

3、桩数n ＝建筑物总竖向荷载标准值／单桩竖向承载力特征值，计算得桩数 n 为_____根。

六、桩的布置桩在基础平面内呈_____布置，桩间距满足规范要求。

七、桩身结构设计1、桩身混凝土强度等级选用_____，根据规范要求，计算桩身承载力。

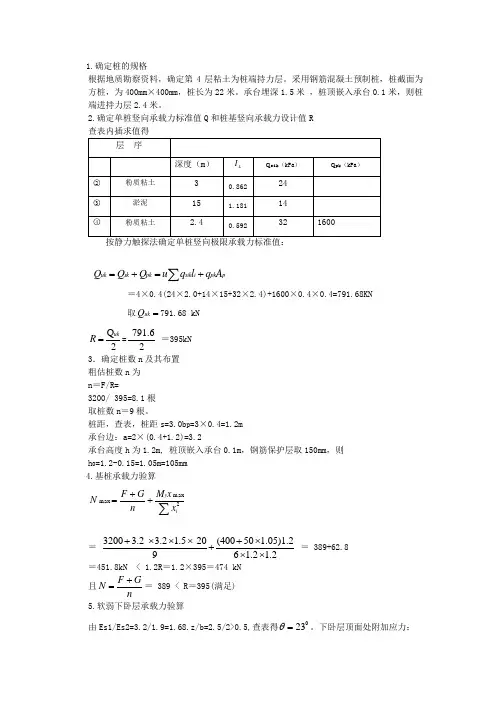

1.确定桩的规格根据地质勘察资料，确定第4层粘土为桩端持力层。

采用钢筋混凝土预制桩，桩截面为方桩，为400mm ×400mm ，桩长为22米。

承台埋深1.5米 ，桩顶嵌入承台0.1米，则桩端进持力层2.4米。

2.确定单桩竖向承载力标准值Q 和桩基竖向承载力设计值R查表内插求值得按静力触探法确定单桩竖向极限承载力标准值：p pk i sik pk sk uk A q l q u Q Q Q +=+=∑＝4×0.4(24×2.0+14×15+32×2.4)+1600×0.4×0.4=791.68KN取=uk Q 791.68 kNQ 2uk R == 791.62＝395kN 3．确定桩数n 及其布置粗估桩数n 为n ＝F/R=3200/ 395=8.1根取桩数n ＝9根。

桩距，查表，桩距s=3.0b p =3×0.4=1.2m承台边：a=2×(0.4+1.2)=3.2承台高度h 为1.2m, 桩顶嵌入承台0.1m ，钢筋保护层取150mm ，则h 0=1.2-0.15=1.05m=105mm4.基桩承载力验算∑++=2max max iy x x M n G F N＝ 3200 3.2 3.2 1.5 20(40050 1.05)1.296 1.2 1.2+⨯⨯⨯+⨯+⨯⨯ ＝ 389+62.8 ＝451.8kN < 1.2R ＝1.2×395＝474 kN 且nG F N +=＝ 389 < R ＝395(满足) 5.软弱下卧层承载力验算 由Es1/Es2=3.2/1.9=1.68.z/b=2.5/2>0.5,查表得023θ=。

下卧层顶面处附加应力：()(2tan )(2tan )k c z lb p p p b z l z θθ-=++ 23.2 3.2(342.520 1.5)(3.2230.424)⨯⨯-⨯=+⨯⨯=96.9kpa 下卧层顶面处的自重应力：20 1.518.3(10.387)363.6cz σ=⨯+⨯-⨯=kpa 下卧层承载力：363.614.1/4.5czm KN m d z σγ===+ 75 1.214.1(4.50.5)142.68az f kpa =+⨯⨯-=>96.9kpa z p =（满足） 单桩水平力：1/ 5.6k k H H n kN ==(可以)相应于荷载效应基本组合时作用于桩底的荷载设计值为： 1.35 1.3532004320K F F KN ==⨯=1.35 1.35400540.K M M KN m ==⨯=1.35 1.355067.5K H H KN ==⨯=桩顶竖向设计值：480F N n==KN ()max maxmin 2iM Hh x N N x +=±∑ ()609350254067.5 1.2 1.2480480129.38{4 1.2+⨯⨯=±=±=⨯ 6.承台计算（1） 承台冲切计算：柱对承台的冲切，按下式计算：F 1.35320004320Ii l F N =-=⨯-=∑KN 受冲切承载截面高度影响系数hp β=1冲跨比λ与系数α的计算0000.80.76( 1.0)1.05a h λ===<00.840.880.760.2β==+ ()004b c hp t o a f h ββ⨯+()40.880.40.811100 1.05=⨯⨯+⨯⨯⨯ =4851>Fl角桩向上冲切，110.560.560.5830.20.760.2x βλ===++ ()102/2hp t c a f h ββ+()20.5830.60.8/211100 1.05=⨯+⨯⨯⨯ =1347.5>Nmax=609KN(可以)（2） 承台受剪计算1/408000.93hs h β⎛⎫== ⎪⎝⎭I －I 截面：00.76x λλ==175.1+=λβ＝1.75/（0.76+1）=0.994 00h b f t hs ββ=0.93×0.994×1100×3.2×1.05=3416.6 kN >2Nmax=2×609=1218满足要求(3) 承台受弯计算按式计算x 34800.375769.5.i i M N y KN m ==⨯⨯=∑ 60769.5102714.0.90.93001050x s y M A KN m f h ⨯===⨯⨯ 选用1814，=s A 27702mm ,沿x,y 均匀布置。

桩基础计算报告书计算人校对人：审核人：计算工具：PKPM软件开发单位：中国建筑科学研究院设计单位：灌注桩计算说明书1.支架计算组件钢结构支架要在37m/s(基本风压0.85KN/m2)的风载作用下正常使用，应使其主要构件满足强度要求、稳定性要求，即横梁、斜梁、斜撑、拉杆、立柱在风载作用下不失稳且立柱弯曲强度满足要求。

组件自重19.5kg。

支架计算最大柱底反力：Fx max=5.6KN,Fy max=0.9KN,Fz max=12.1KNFx min= -6.9KN, Fy min= -0.9KN,Fz min= -7.29KN2.灌注桩设计2.1基桩设计参数成桩工艺: 干作业钻孔桩承载力设计参数取值: 根据建筑桩基规范查表孔口标高0.00 m桩顶标高0.30 m桩身设计直径: d = 0.25m桩身长度: l = 1.60 m根据《建筑地基基础设计规范》GB50007-2011，设计使用年限不少于50年时，灌注桩的混凝土强度不应低于C25；所以本次设计中混凝土强度选用C25。

灌注桩纵向钢筋的配置为3跟根Ф6，箍筋采用Ф4钢筋，箍筋间距选择300~400。

2.2岩土设计参数2.3设计依据《建筑桩基技术规范》(JGJ 94-2008) 以下简称桩基规范 《建筑地基基础设计规范》GB50007-2011 《混凝土结构设计规范》GB50010-2010 《建筑结构载荷规范》GB50009-2012 《钢结构设计规范》GB50017-2003《混凝土结构工程施工质量验收规范》GB50204-2002（2011年版） 《钢结构工程施工质量验收规范》GB50205-2001 2.4单桩竖向承载力估算当根据土的物理指标与承载力参数之间的经验关系确定单桩竖向极限承载力标准值时，宜按下式估算：式中——桩侧第i 层土的极限阻力标准值，按JGJ94-2008中表5.3.5-1取值，吐鲁番当地土质为角砾，属中密-密实状土层，查表得出干作业钻孔桩的极限侧阻力标准值为135~150；——极限端阻力标准值，按JGJ94-2008中表5.3.5-2取值，吐鲁番当地土质为角砾，属中密-密实状土层，查表得出干作业钻孔桩的极限端阻力标准值为4000~5500；μ——桩身周长； ——桩周第i 层土的厚度； ——桩端面积。

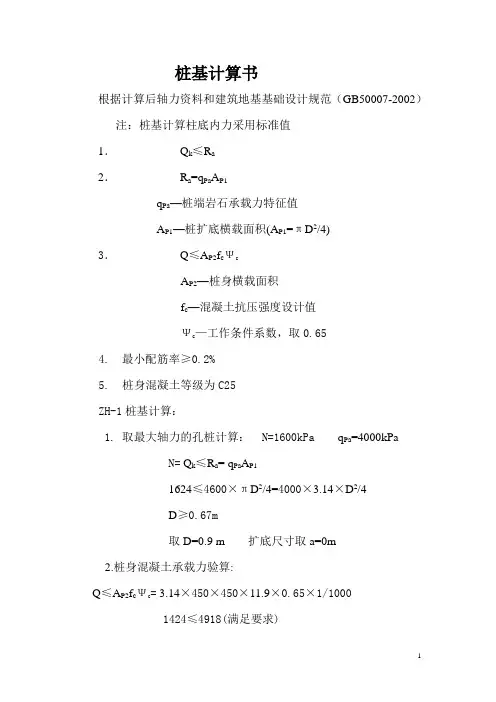

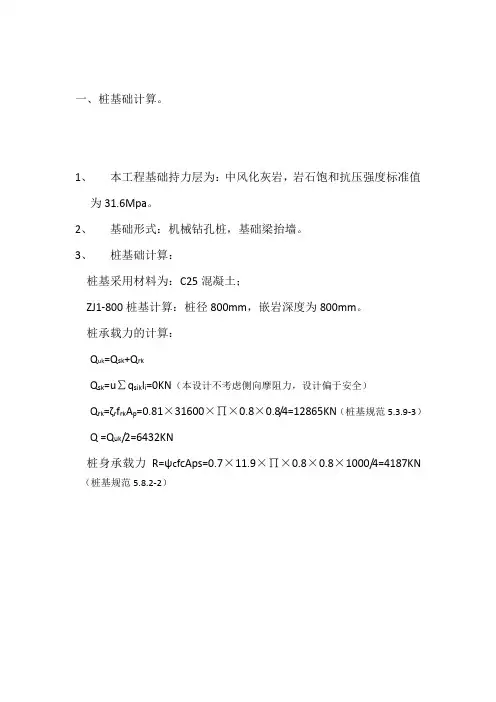

桩基计算书根据计算后轴力资料和建筑地基基础设计规范（GB50007-2002）注：桩基计算柱底内力采用标准值1．Q k≤R a2．R a=q Pa A P1q Pa—桩端岩石承载力特征值A P1—桩扩底横载面积(A P1=πD2/4)3．Q≤A P2f cΨcA P2—桩身横载面积f c—混凝土抗压强度设计值Ψc—工作条件系数，取0.654.最小配筋率≥0.2%5. 桩身混凝土等级为C25ZH-1桩基计算：1. 取最大轴力的孔桩计算： N=1600kPa q Pa=4000kPaN= Q k≤R a= q Pa A P11624≤4600×πD2/4=4000×3.14×D2/4D≥0.67m取D=0.9 m 扩底尺寸取a=0m2.桩身混凝土承载力验算:Q≤A P2f cΨc= 3.14×450×450×11.9×0.65×1/10001424≤4918(满足要求)3.最小配筋率计算:A s/πD2/4=0.2%A s=3.14×450×450×0.2%=1271mm2实配钢筋:9φ14ZH-2桩基计算：1.取最大轴力的孔桩计算： N=2742 kPa q Pa=4600kPaN= Q k≤R a= q Pa A P12742≤4600×πD2/4=4000×3.14×D2/4D≥0.87m取D=1.0 m 扩底尺寸取a=0m2.桩身混凝土承载力验算:Q≤A P2f cΨc= 3.14×500×500×11.9×0.65×1/10002742≤6071(满足要求)3.最小配筋率计算:A s/πD2/4=0.2%A s=3.14×500×500×0.2%=1570mm2实配钢筋:11φ14。

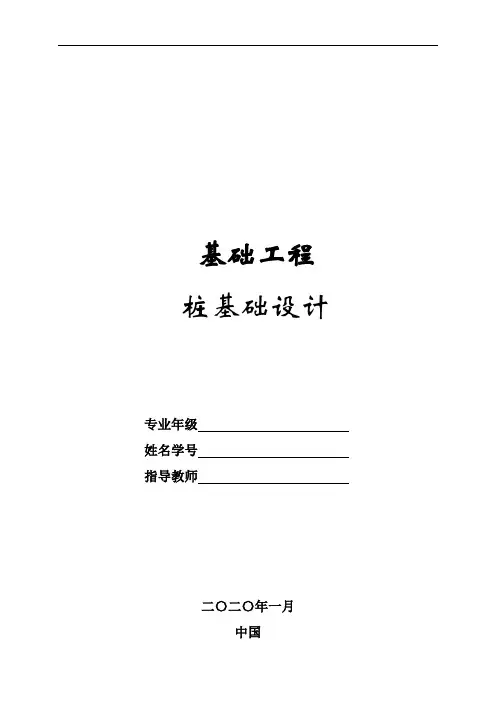

基础工程桩基础设计专业年级姓名学号指导教师二〇二〇年一月中国基础工程课程设计目录一、场地条件及地质资料 (1)二、基础设计资料 (2)三、持力层、桩型、桩长的确定 (2)3.1桩端持力层选择 (2)3.2桩型选择 (3)3.3桩长确定 (3)四、单桩竖向承载力标准值和设计值的计算 (3)五、确定桩数和桩平面布置图； (3)5.1初步估算桩数 (3)5.2初选承台尺寸 (4)六、群桩中基桩受力验算； (4)6.1考虑承台效应确定基桩承载力 (4)6.2单桩承载力验算 (5)七、群桩沉降计算 (5)八、桩身设计及强度验算 (7)8.1桩身设计 (7)8.2桩身强度验算 (8)九、承台设计及强度验算 (9)9.1承台设计 (9)9.2承台正截面抗弯设计 (9)9.3承台受柱冲切计算 (9)9.4角桩向上冲切验算 (10)9.5承台斜截面抗剪计算 (10)9.6承台局部受压计算 (11)十、设计说明 (11)十一、施工说明 (12)11.1静压沉桩施工方案 (12)11.2承台施工 (14)11.3质量保证措施 (17)11.4安全保证措施 (18)11.5环境、水土保护措施 (19)十二、参考文献 (20)一、场地条件及地质资料建筑场地土层按其成因、土的特征和力学性质的不同自上而下划分为 6 层（见图1），物理力学指标见表1，勘查期间测得地下水水位深度为2.0 m，本场地下水无腐蚀性。

建筑安全等级为II 级，已知上部框架结构由柱子传来的荷载，柱截面尺寸为0.5 m×0.5 m。

承台底面埋深D＝1.8 m。

设地面高程为0，地下水位高程为-2.0 m。

图- 1场地的地质剖面示意图表1地质资料表二、基础设计资料1、建筑安全等级为二级；2、已知上部框架结构由柱子传来的荷载：轴力，剪力，弯矩，其中H、M沿承台X方向作用。

3、柱子截面尺寸为0.5m×0.5m；4、承台地面埋深D =1.8m；5、地面高程为0，地下水位高程为-2.0m。

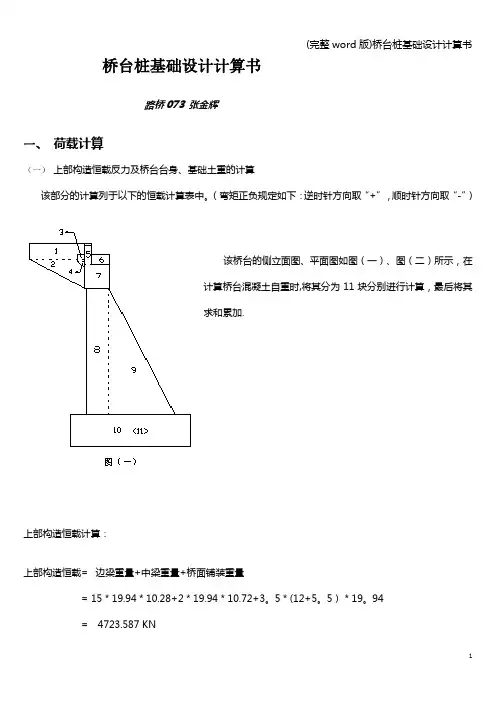

桥台桩基础设计计算书路桥073 张金辉一、荷载计算（一）上部构造恒载反力及桥台台身、基础土重的计算该部分的计算列于以下的恒载计算表中。

（弯矩正负规定如下：逆时针方向取“+”，顺时针方向取“-”)该桥台的侧立面图、平面图如图（一）、图（二）所示，在计算桥台混凝土自重时,将其分为11块分别进行计算，最后将其求和累加.上部构造恒载计算：上部构造恒载=边梁重量+中梁重量+桥面铺装重量= 15＊19.94＊10.28+2＊19.94＊10.72+3。

5＊(12+5。

5）＊19。

94= 4723.587 KN距离承台底形心轴的距离= 1.48 m对承台底形心轴的弯矩为:Mx=—21＊4723.587*1。

48=—3495。

454 KN·m图（二)恒载计算表序号计算式竖直力对基底中心轴偏心弯矩10.75×0.3×2.5×2514。

0630.5×2。

5+0.1+2=3。

3547。

11120。

5×2。

5×1.37×0。

3×0。

512。

84431×2。

5+0.1+2=2.93337.67130。

3×0.3×（1.75+5。

5×3+1.74）×2544.9780.15+0。

1+2=2。

25101。

20140。

5×0。

3×0.3×（1.75+5.5×3+1。

74）×2522.48931×0.3+0。

1+2=2.249。

4765 1.02×0.35×（0。

3+1。

75+5。

5×3+1。

181.082+0.1—0.5×0.35=1.925348.59（二） 土压力计算根据《公路桥涵设计通用规范》，取台背与填土间的摩擦角δ= 。

土压力按台背竖直（ε=0），回填土为两层： 0~1。

5m 采用天然级配砂砾回填=40°，ε=0,δ= =20°，β=0，；下部分采用原土碾压回填=16° ， c=30° ，;根据土压力相等的概念来计算1。

目录一．作用效应组合 (2)（一）、恒载计算 (2)（二）、活载反力计算 (3)（三）、人群荷载 (3)（四）、汽车制动力计算 (4)（五）、支座摩阻力 (4)（六）、荷载组合计算 (4)二.确定桩长 (6)三.桩基强度验算 (7)（一）、桩的内力计算 (7)（二）桩身材料截面强度验算 (11)四．桩顶纵向水平位移验算 (13)五．横系梁设计 (14)六．桩柱配筋 (14)七．裂缝宽度验算 (14)桥墩桩基础设计计算书一． 作用效应组合（一）恒载计算1、盖梁自重 )1(G =25⨯0.5⨯0.33⨯1.4=5.775 KN)2(G =（0.9+1.5）⨯2.075/2⨯25⨯1.4=87.15 KN)3(G =（0.25+1.2+5.8+1.2+5.8+1.2+0.25）⨯25⨯1.5⨯1.4=824.25KN )4(G =0.33⨯0.5⨯25⨯1.4=5.775 KN)5(G =（0.9+1.5）⨯2.065/2⨯25⨯1.4=86.73 KN1G =)1(G +)2(G +)3(G +)4(G +)5(G =1009.68 KN2、桥墩自重：2G =)]633.6738.6843.6(412.1[252++⨯⨯⨯⨯π=KN 54.5713.系梁自重：3G =253145.128.01)215.08.5(252⨯⨯⨯⨯+⨯⨯⨯⨯-⨯π=KN 54.3524.上部恒载：各梁恒载反力表 表一边梁自重：)1(G =2⨯12.54⨯19.94=500.10KN 中辆自重：)2(G =10.28⨯19.94⨯15=3074.75KN 一孔上部铺装自重：)3(G =3.5⨯19.94⨯17.5=1221.33KN 一孔上部恒载：4G =)1(G +)2(G +)3(G =4796.18KN 综上可得恒载为：G=1G +2G +3G +4G =6729.94KN（二）支座活载反力计算 1. 汽车荷载（1）一跨活载反力查规范三车道横向折减系数取0.78，根据规范的跨径在五米和五十米之内均布荷载标准值应该采用直线内插法180360180--x 4515= 解得x ＝237.84 故P Ｋ＝237.84KN在桥跨上的车道荷载布置如图排列，均布荷载q k =10.5KN/m 满跨布置，集中荷载P Ｋ＝237.84KN 布置在最大影响线峰值处，反力影响线的纵距分别为： h 1=1.0, h 2=0.0hh 1支座反力： KN l q P N k k 61.79578.03)2205.1084.237(78.03)2(6=⨯⨯⨯+=⨯⨯⨯+= 支座反力作用点离基底形心轴的距离：e a =(20-19.46)/2=0.27m由1N 引起的弯矩：KN M 81.21427.061.7951=⨯=（1） 两跨活载反力 支座反力： KN lq P N k k 68.103478.03)46.195.1084.237(78.03)22(2=⨯⨯⨯+=⨯⨯⨯⨯+= 由2N 产生的弯矩：m KN M .36.27927.068.10342=⨯= 2.行人荷载布置在5.5米人行道上，产生竖直方向力。

土力学课程设计姓名：学号：班级：二级学院：指导老师：地基基础课程设计任务书[工程概况]某城市新区拟建一栋10层钢筋混凝土框架结构的办公楼，长24.0m ，宽9.6m ，其1-5轴的柱底荷载效应标准组合值如下所示。

建筑场地位于临街地块部·位，地势平坦,室外地坪标高同自然地面，室内外高差450mm 。

柱截面尺寸均为500mm ×500mm ，横向承重，柱网布置图如图1所示。

场地内地层层位稳定，场地地质剖面及桩基计算指标详见工程地质资料，如表1所示。

勘察期间测得地下水水位埋深为2.5m 。

地下水水质分析结果表明，本场地地下水无腐蚀性。

试按乙级条件设计柱下独立承台桩基础。

柱底荷载效应标准组合值1轴荷载：5417;85.m;60k k k F kN M kN V kN ===。

2轴荷载：5411;160.m;53k k k F kN M kN V kN ===。

3轴荷载：5120;88.m;63k k k F kN M kN V kN ===。

4轴荷载：5300;198.m;82k k k F kN M KN V kN ===。

5轴荷载：5268;140.m;60k k k F kN M kN V kN ===。

图1 框架结构柱网布置图（预制桩基础）--12土木1班工程概况某市新区钢筋混凝土框架结构的办公楼，长24.0米，柱距6米，宽9.6米，室内外地面高差0.45米。

柱截面500×500mm。

建筑场地地质条件见表1。

表1 建筑场地地质条件注：地下水位在天然地面下2.5米处目录地基基础课程设计任务书........................................................................................................ - 0 - 工程概况.................................................................................................................................... - 1 -1.设计资料................................................................................................................................. - 3 -2.选择桩型与桩端持力层、确定桩长和承台埋深................................................................. - 3 -3.确定单桩极限承载力标准值................................................................................................. - 4 -4.确定桩数和承台尺寸............................................................................................................. - 5 -5.桩顶作用效应验算................................................................................................................. - 5 -6.桩基础沉降验算..................................................................................................................... - 6 -6.1 求基底压力和基底附加压力..................................................................................... - 6 -6.2 确定沉降计算深度..................................................................................................... - 6 -6.3 沉降计算..................................................................................................................... - 6 -6.4 确定沉降经验系数..................................................................................................... - 7 - 8 承台设计计算........................................................................................................................ - 9 -8.1承台受冲切承载力验算.............................................................................................. - 9 -8.1.1.柱边冲切........................................................................................................... - 9 -8.1.2角桩向上冲切................................................................................................. - 10 -8.2承台受剪承载力计算................................................................................................ - 10 -8.3承台受弯承载力计算.................................................................................................- 11 - 参考文献...................................................................................................................................- 11 -桩基础课程设计计算书1.设计资料由上结构传至桩基的最大荷载设计值为：N=5268kN ，M=140 kN·m ，V=60kN表1 建筑场地地质条件2.选择桩型与桩端持力层、确定桩长和承台埋深根据表1地质条件，以粉砂土层为桩尖持力层，采用预制混凝土方桩，桩长L=20m ，截面尺寸为500mm 500mm ，桩尖进入粉砂土层为2m 。

完整版)桩基础设计计算书设计任务书设计要求：1.确定桩基持力层、桩型、桩长；2.确定单桩承载力；3.确定桩数布置及承台设计；4.进行复合桩基荷载验算；5.进行桩身和承台设计；6.进行沉降计算；7.确定构造要求及施工要求。

设计资料：场地土层自上而下划分为5层，勘查期间测得地下水混合水位深为2.1m，建筑安全等级为2级，已知上部框架结构由柱子传来的荷载，承台底面埋深为2.1m。

桩基持力层、桩型、桩长的确定：根据场地的土层特征和勘查数据，确定了桩基持力层、桩型和桩长。

单桩承载力确定：通过计算，确定了单桩竖向承载力。

桩数布置及承台设计：根据单桩承载力和建筑荷载，确定了桩数布置和承台设计方案。

复合桩基荷载验算：进行了复合桩基荷载验算，确保了基础的稳定性和安全性。

桩身和承台设计：根据桩基的荷载情况，进行了桩身和承台的设计。

沉降计算：进行了沉降计算，确保了基础的稳定性和安全性。

构造要求及施工要求：确定了基础的构造要求和施工要求，确保施工的质量和安全。

预制桩的施工、混凝土预制桩的接桩、凝土预制桩的沉桩、预制桩沉桩对环境的影响分析及防治措施：详细介绍了预制桩的施工、混凝土预制桩的接桩、凝土预制桩的沉桩、预制桩沉桩对环境的影响分析及防治措施。

结论与建议：总结了本次基础设计的主要内容，并提出了建议。

参考文献：列出了本次设计中所使用的参考文献。

根据设计任务书提供的资料，分析表明在柱下荷载作用下，天然地基基础难以满足设计要求，因此考虑采用桩基础。

经过地基勘查，确定选用第四土层黄褐色粉质粘土为桩端持力层。

同时，根据工程情况，承台埋深为2.1m，预选钢筋混凝土预制桩断面尺寸为45㎜×45㎜，桩长为21.1m。

为了确定单桩承载力，首先需要根据地质条件选择持力层，确定桩的断面尺寸和长度。

在本工程中，采用截面为450×450mm的预置钢筋混凝土方桩，桩尖进入持力层1.0m，镶入承台0.1m，承台底部埋深2.1m。

（完整版）桩基础计算书桩基础计算报告书计算⼈校对⼈：审核⼈：计算⼯具：PKPM软件开发单位：中国建筑科学研究院设计单位：灌注桩计算说明书1.⽀架计算组件钢结构⽀架要在37m/s(基本风压0.85KN/m2)的风载作⽤下正常使⽤，应使其主要构件满⾜强度要求、稳定性要求，即横梁、斜梁、斜撑、拉杆、⽴柱在风载作⽤下不失稳且⽴柱弯曲强度满⾜要求。

组件⾃重19.5kg。

⽀架计算最⼤柱底反⼒：Fx max=5.6KN,Fy max=0.9KN,Fz max=12.1KNFx min= -6.9KN, Fy min= -0.9KN,Fz min= -7.29KN2.灌注桩设计2.1基桩设计参数成桩⼯艺: ⼲作业钻孔桩承载⼒设计参数取值: 根据建筑桩基规范查表孔⼝标⾼0.00 m桩顶标⾼0.30 m桩⾝设计直径: d = 0.25m桩⾝长度: l = 1.60 m根据《建筑地基基础设计规范》GB50007-2011，设计使⽤年限不少于50年时，灌注桩的混凝⼟强度不应低于C25；所以本次设计中混凝⼟强度选⽤C25。

灌注桩纵向钢筋的配置为3跟根Ф6，箍筋采⽤Ф4钢筋，箍筋间距选择300~400。

2.2岩⼟设计参数2.3设计依据《建筑桩基技术规范》(JGJ 94-2008) 以下简称桩基规范《建筑地基基础设计规范》GB50007-2011 《混凝⼟结构设计规范》GB50010-2010 《建筑结构载荷规范》GB50009-2012 《钢结构设计规范》GB50017-2003《混凝⼟结构⼯程施⼯质量验收规范》GB50204-2002（2011年版）《钢结构⼯程施⼯质量验收规范》GB50205-2001 2.4单桩竖向承载⼒估算当根据⼟的物理指标与承载⼒参数之间的经验关系确定单桩竖向极限承载⼒标准值时，宜按下式估算：式中——桩侧第i 层⼟的极限阻⼒标准值，按JGJ94-2008中表5.3.5-1取值，吐鲁番当地⼟质为⾓砾，属中密-密实状⼟层，查表得出⼲作业钻孔桩的极限侧阻⼒标准值为135~150；——极限端阻⼒标准值，按JGJ94-2008中表5.3.5-2取值，吐鲁番当地⼟质为⾓砾，属中密-密实状⼟层，查表得出⼲作业钻孔桩的极限端阻⼒标准值为4000~5500；µ——桩⾝周长； ——桩周第i 层⼟的厚度； ——桩端⾯积。
