281台车主泵内部结构
液压泵与油箱
液压泵与油箱
液压泵与油箱
液压泵与油箱
液压泵与油箱
液压泵与油箱
液压泵与油箱
液压泵与油箱
溢流阀
压作 力用 或： 最控 低制 压 力压力中 的作 用液压 。。最 高 压 ： 控 制系统 力 或 最 液 压 系中的 低 统最
高
• •
溢流阀
溢流阀
溢流阀
（4）液压辅助元件。液压辅助元件如油箱、 油管、滤油器等，它们对保证液压传动系统正常 工作有着重要的作用。
（5）液压工作介质。工作介质指传动液体， 通常被称为液压油或液压液。
设备需求
怎么才能把车
？ 压扁
液压缸
哦，用液压缸
！
液压油缸
前钻臂油缸
后钻臂油缸
手动液压泵
液压泵，电动机驱动
281台车主泵 主泵
（2）液压执行元件。液压执行元件指液压 缸或液压马达，它是将液压能转换为机械能的 装置，其作用是在压力油的推动下输出力和速 度或转矩和转速，以驱动工作装置作功。
第二节 液压系统的工作原理及组成部分
（3）液压控制调节元件。它包括各种液压阀 类元件，其作用是用来控制液压传动系统中油液 的流动方向、压力和流量，以保证液压执行元件 和工作装置完成指定工作。

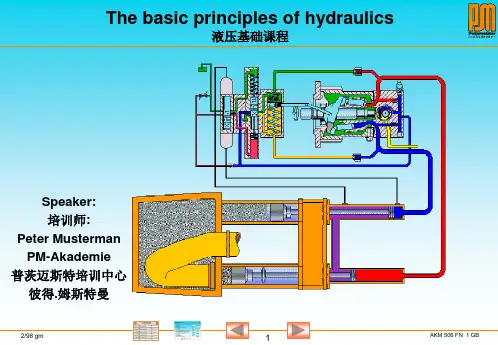

PM泵车液压培训课件

PM泵车液压培训课件
一个泵送方向恒定的泵送排量reservoir油箱298gmakm506fn35gb35symbolsvariouspieceparts符号1各种元件workingline工作管路controlline控制管路lineconnection管路连接点hose软管连接assemblyframe装配套件lineconnection管路连接plugreservoir油箱accumulator蓄能器filter油过滤器radiator油冷却器pressuregauge压力表flowmeter流量表298gmakm506fn36gb36symbolsactuators符号2泵和执行元件pump130mloutputperrevolution泵每转排量为130mlpumptwoconveyingdirectionsconstantstroke泵双向定量泵pumptwovariabledisplacementconveyingdirections双向变量泵electricmotor电动机hydraulicmotor液压马达singleactioncylinderplunger单作用活塞缸摆缸doubleactioncylinder双作用活塞缸flowdirection流动方向adjustablevariable变量可调节referencenumbercomponentnumberhydrauliccircuitdiagram关联号在液压回路图中的元pagenumberelectricalcircuitdiagram参考电气图中的页码130125298gmakm506fn37gb37symbolspressurecontrolvalves符号3流量压力控制阀manualshutoffvalve手动截止阀volumecontrolthrottle控制流量的节流器variablethrottle可调节流器returnflowvalve止回单向阀presetreturnflowvalve预压的止回单向阀alternatingvalve双向梭阀variablepressurelimitingvalve可调限压阀298gmakm506fn38gb38symbolsdirectionalvalves符号4方向控制阀ports32valve二位三通阀43valve三位四通阀63valve三位六通阀switchingpositions切换位置2di

完整液压系统ppt课件

完整液压系统ppt课件

元件的检查与保养
总结词
元件的检查与保养是液压系统维护的基础工作，能够及时发现并解决潜在问题，防止故 障扩大。
详细描述
在日常检查中，应重点关注油泵、油缸、阀件等关键元件的工作状态，检查其是否有异 常声响、泄漏、卡滞等现象。对于出现问题的元件，应及时进行维修或更换。同时，为
了保持元件的性能和寿命，还需要定期对元件进行保养，如清洗、润滑、除锈等。
排除技巧
先易后难、逐一排查、利用系统本身 进行控制等。
实践经验
定期维护保养、保持油液清洁、合理 设计液压系统等。
THANKS
感谢观看
速度控制回路
速度控制回路主要用于调节和控 制系统中的执行元件的运动速度
。
速度控制回路通常由节流阀、调 速阀等组成，通过调节这些阀门 的参数，可以实现对执行元件运
动速度的精确控制。
速度控制回路在液压系统中具有 重要的作用，能够提高系统的生
产效率和精度。
方向控制回路
方向控制回路主要用于控制液压 系统中执行元件的运动方向。
06
液压系统故障诊断与 排除
故障分类与原因分析
故障分类
泄漏故障、噪声故障、振动故障 、性能故障、液压冲击等。
原因分析
密封件损坏、元件磨损、油液污 染、液压系统设计不合理等。
故障诊断方法与流程
诊断方法
感官诊断、仪表测量、逻辑分析等。
诊断流程
初步检查、元件检查、系统测试、综 合分析等。
故障排除技巧与实践
负载分析
负载分类
固定负载、变位负载、加 速负载、减速负载
负载特点
随工作条件、工况和工艺 要求而变化
负载计算
根据工作需求，计算各执 行元件所承受的负载，为 后续元件选择提供依据

泵车液压系统讲解(共37张PPT)精选全文

泵车液压系统讲解(共37张PPT)精选全文

1.8 臂架平衡阀及回转缓冲阀
1.9 支腿多路阀
1.10 臂架多路阀
1.11主油缸
1.12 自动退活塞
在一般情况下，电磁阀不得电,蓄能器压力通过电磁换向阀进入主油缸限位油缸 内，并通过单向阀保持限位油缸油塞位置；在启动退砼活塞功能后，电磁换向阀 得电，主油缸向后运动，促使限位油缸内液压油通过电磁换向阀泄回油箱，从而 使砼活塞退回至水箱。
P1
P3
双向液压锁
双向液压锁组成锁紧回路
1.4 换向阀
换向阀：利用阀芯和阀体的相对运动，使油路接通、关断或变换油流 的方向，从而实现液压执行元件及其驱动机构的启动、停止或变换 运动方向。
换向阀
电液换向阀组成的回路阀
换向阀的操纵方式
1、手动换向阀 2、机动换向阀
3、电磁换向阀
4、液动换向阀 5、电液动换向阀
1.13 泵送工作原理
第二部分 小排量泵车液压 系统原理介绍
2
2.1、小排量泵车液压系统原理图
3
2.2 小排量泵车电磁阀动作表
3
2.3 泵送系统液压原理图
3
2.4 臂架系统液压原理图
3
2.4 主阀块
3
2.5 辅阀块
3
第三部分 大排量泵车液压
系统原理介绍
2
3.1 大排量泵车液压系统原理图
3
3.2 大排量泵车工作过程分解
1、泵车怠速状态：
DT9电磁铁 得电20秒，补充蓄能器内压力损失； 失电40秒，减少溢流时间，减少能量损失。
DT16电磁铁 得电，使臂架泵出油经臂架多路阀第一联阀B 口补充到风冷马达进油，以提高马达转速， 提高怠速时的散热效果。
2、高压正泵状态：
DT1、DT2、DT9得电：

三一泵车液压系统讲义

三一泵车液压系统讲义

十二、大排量泵车液压原理图
x1 x2
C10
摆缸
C10
DT6
a6
b6
x5
A12 p6 t6
B2
A2
B12
x8 x2
C4
x7 x1
C3
DT4反泵
t5
P5 DT5反泵
高压区
B11
b5
C1
a5 P1
x7
C2
X8
A11 X8 X7
b4 a4
t4 P4
t1
电磁溢流阀34MPa
DT1 P1
X10
C7 C8 C9
F1
4
3 1
回油管
进油管
7 5
DT3
8 6
DT1
大 排 量 老 式 主 阀 块
F3
F2
回油管
1
C9
梭阀
DT5
DT4
F1
C10
换向溢流阀 (16MPa)
充压 电磁铁
水洗 电磁铁
接中齿 接尾齿
搅拌 电磁铁
搅拌溢流阀 (12MPa)
大 排 量 新 式 泵 送 回 路
前面 顶面
右面 左面
大 排 量 新 式 主 阀 块
后面
8
DT1
7
3
F2
4
顶 面
DT5
DT4
摆四通
后 面
F1
8
3
6
1
梭阀
左 面
9
F3
前 面
DT2
4
7
DT3
2
5
右 面
大 排 量 透 新 视 式 图 主 阀 块
风 冷 水 泵 搅 拌 回 路

《液压系统图解》课件

《液压系统图解》课件

分析液压回路
掌握读图顺序
在识读液压系统图时，应按照先主后 辅、由粗到细的顺序进行，先读懂主 油路和控制油路，再读懂辅助元件和 连接关系。
根据液压元件在系统中的作用和相互 关系，分析液压回路的工作原理。
典型液压系统图的解读
案例一
某型挖掘机液压系统图解 读
案例二
某型数控机床液压系统图 解读
案例三
某型注塑机液压系统图解 读
《液压系统图解》ppt课件
目录
• 液压系统概述 • 液压元件与工作原理 • 液压系统图解读 • 液压系统设计 • 液压系统的维护与故障排除 • 案例分析与实践应用
01
液压系统概述
Chapter
液压系统的定义与组成
定义
液压系统是一种利用液体压力能 来传递动力的系统。
组成
液压系统通常由液压泵、液压缸 、液压阀、管道和油箱等部件组 成。
液压系统的特点与优势
特点
液压系统具有结构简单、体积小、重 量轻、工作平稳、调速范围大等优点 。
优势
液压系统在工业领域中应用广泛，能 够实现大功率、高精度、高速度的传 动和控制。
液压系统的应用领域
01
02
03
工业领域
液压系统广泛应用于各种 机床、压力机、注塑机等 机械设备中。
汽车领域
汽车转向助力系统、刹车 系统等都采用了液压技术 。
04
液压系统设计
Chapter
液压系统设计的基本原则与步骤
• 基本原则：安全、可靠、高效、环保。
液压系统设计的基本原则与步骤
设计步骤 1. 明确设计要求和约束条件。
2. 选择合适的液压元件，如泵、阀、马达等。
液压系统设计的基本原则与步骤

项目二任务一液压系统的使用与维护课件.ppt

项目二任务一液压系统的使用与维护课件.ppt

• ④泵的安装位置距油面太高，特别是在泵 转速降低时，因不能保证泵吸油腔有必要 的真空度造成吸油不足而吸入空气。此时 应调整泵与油面的相对高度，使其满足规 定的要求。
• ⑤吸油滤油器被污物堵塞或其容量过小， 导致吸油阻力增加而吸入空气；另外，进、 出油口的口径较大也有可能带入空气。此 时，可清洗滤油器，或选取较大容量、且 进出口径适当的滤油器。如此，不但能防 止吸入空气，还能防止产生噪声。
5、液压泵的效率
液压泵的机械效率ηm的
计算公式为
m
pV
2Ti
液压泵的容积Biblioteka 率ηV的计算公式为V
qv qvt
qv Vn
泵的总效率η的计算公
式为
Po Pi
mV

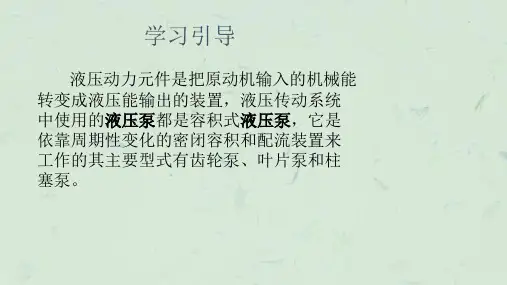

任务一 拆装齿轮泵
一、任务引导 齿轮泵是一种常用的液压泵，它的主
要优点是结构简单、制造方便、价格低廉、 体积小、重量轻、自吸性好、对油液污染 不敏感、工作可靠；其主要缺点是流量和 压力脉动大、噪声大、排量不可调。
拆装齿轮泵的目的：
1、能正确使用外啮合齿轮泵拆装工具， 并掌握其正确拆装方法级操作规程。
2、通过对外啮合齿轮泵的拆装，了解 齿轮泵各零件功能，结构形状极其之间的 装配关系和运动关系。
3、通过拆装弄清外啮合齿轮泵密封容 积的形成极其大小变化的方式，加深理解 并掌握其工作原理。
4、理解为解决油困、径向力不平衡、 轴向泄漏三大问题而提高齿轮泵性能在结 构上所采取的措施。
• 3)其他原因
• 油液的黏度高也会产生噪声，必须选 用黏度合适的油液。
• 2、输出流量不足
• ①油温高将使其黏度下降、内泄漏增 加，使泵输出流量减小。应查明原因采取 措施；对于中高压齿轮泵，须检查密封圈 是否破损。

液压系统课件(完整) PPT

液压系统课件(完整) PPT
出流量的大小；改变电流信号极性，即可改变运动方向。
图形符号含义
位—用方格表示，几位即几个方格
通—↑
不通— ┴ 、┬
箭头首尾和堵截符号与一个方格有几个交点即 为几通.
p.A.B.T有固定方位，p—进油口，T—回油口
A.B—与执行元件连接的工作油口
弹簧—W、M，画在方格两侧。
常态位置：
锥阀 锥阀阀芯半锥角一般为12 °～
20 °，阀口关闭时为线密封，密封性能好
且动作灵敏。
球阀 性能与锥阀相同。
三、方向控制阀
方向控制阀的作用：
流方向
在液压系统中控制液
方向控制阀包括： 单向阀和换向阀
3.1 单向阀
单向阀包括：普通单向阀和液控单向阀
1）普通单向阀
使油液只能沿一个方向流动，反向则被 截止的方向阀。
齿轮泵的原理图
在一个紧密配合的 壳体内相互啮合旋 转，这个壳体的内 部类似“8”字形， 两个齿轮装在里面， 齿轮的外径及两侧 与壳体紧密配合
齿轮泵的原理图
挤出机的物料在吸入口进入两个齿轮中间，并充满这 一空间，随着齿的旋转沿壳体运动，最后在两齿啮合 时排出
Hale Waihona Puke 齿轮泵的特点 齿轮泵对油液的要求最低，最早的时候因 为压力低，所以一般用在低压系统中，先 随着技术的发展，压力可以做到25MPa左 右，常用在廉价工程机械和农用机械方面， 当然在一般液压系统中也有用的，但是他 的油液脉动大，不能变量，好处是自吸性 能好。
液动换向阀
液动换向阀特征：
利用液体压力改变滑阀位置以控制流 向
液动换向阀工作原理
图示位置： p 不通 A、B、均 → T
k1通压力油：p→A，B→T k2通压力油：p→B，A→T

泵车液压系统讲

泵车液压系统讲

收割机是另一种重要的农业机械，而液压系统也是收割机中不可或缺的一部分。通过液压系统，收割机可以实现切割装置的高度调节、输送带的速度调节等功能，提高了收割效率。
灌溉机械也是农业领域中泵车液压系统的重要应用之一。通过液压系统，灌溉机械可以实现灌溉管道的升降、灌溉水量的调节等功能，提高了灌溉效率。
泵车液压系统在农业领域的应用
泵车控制阀
01
02
泵车辅助元件
辅助元件的作用是保证液压系统的正常运转，提高系统的可靠性和寿命。
辅助元件是泵车液压系统中必不可少的组成部分，包括油箱、滤油器、冷却器等。
03
泵车液压系统的特性
压力特性决定了液压系统的输出能力和负载能力。
总结词
泵车液压系统的压力特性是指在不同工况下，系统能够提供的最大压力和最小压力。系统的输出能力和负载能力主要由压力特性决定。在高压工况下，系统能够提供更大的力或扭矩，以满足重载或高强度作业的需求。而在低压工况下，系统能够提供稳定的压力，以满足精细作业或轻载作业的需求。
泵车液压系统的定义
1. 动力元件
包括液压泵和辅助油箱，负责提供液压油的动力来源，将原动机的机械能转换为液体的压力能。
总结词
泵车液压系统主要由动力元件、执行元件、控制元件和辅助元件等组成。
2. 执行元件
包括油缸和马达，负责将液体的压力能转换为机械能，驱动泵车的各部件运动。
4. 辅助元件
包括油管、滤油器、密封件等，用于连接液压元件、传递液压油以及保证系统的密封性。
详细描述
总结词
保持液压元件的清洁和良好状态是泵车液压系统正常工作的基础，定期对元件进行检查和保养可以延长其使用寿命。
详细描述
在日常维护中，应定期检查泵车液压元件的外观和密封件，确保没有泄漏和损坏。对于油箱、滤清器和冷却器等元件，应定期清洗和更换滤芯，以防止堵塞和污染。对于液压泵、马达和阀等关键元件，应定期进行性能测试和调整，以确保其正常工作。在保养过程中，应使用专业清洁剂和润滑剂，以保持元件的润滑和防锈。

三一混凝土泵车液压系统讲解图文

三一混凝土泵车液压系统讲解图文

冷却器与加热器
冷却器
当液压系统油温过高时，冷却器通过 热交换方式将油温降至正常范围，保 证系统稳定运行。
加热器
在低温环境下，加热器对液压油进行 预热，提高系统启动性能和运行效率 。
管路及接头
管路
用于连接液压系统中的各个元件，传输液压油。管路材料需 具备耐腐蚀、抗高压等特性。
接头
连接管路与元件的关键部件，需保证密封性、可靠性和易拆 卸性。
感谢您的观看
控制液压油的流向、压力和流量，实现各 种动作。
保证系统正常、高效运行。
液压系统工作原理
液压泵从油箱吸入液压油，加压后输送到执行机构。 控制阀根据操作指令控制液压油的流向、压力和流量。
执行机构在液压油的驱动下完成各种动作。
液压油在完成工作后返回油箱，经过滤清器过滤后重新 使用。
02 三一混凝土泵车简介
液压系统的管路应定期检查，包括管路是否老化、磨损、 腐蚀等，发现问题应及时更换。
01
检查接头密封性
液压系统的接头是容易出现泄漏的地方， 应定期检查接头的密封性，发现泄漏应 及时处理。
02
03
注意检查周期
检查周期因使用条件和环境不同而有 所差异，一般应在使用过程中随时观 察，并定期进行全面检查。
保养建议及注意事项
泵车概述
混凝土泵车定义
混凝土泵车是在载重汽车底盘上进行改造而成的，它是在底盘上安装有运动和 动力传动装置、泵送和搅拌装置、布料装置以及其它一些辅助装置。
工作原理
混凝土泵车的动力通过动力分动箱将发动机的动力传送给液压泵组或者后桥， 液压泵推动活塞带动混凝土泵工作，然后利用泵车上的布料杆和输送管，将混 凝土输送到一定的高度和距离。
工作原理

完整液压系统ppt课件

完整液压系统ppt课件

01
确定液压油的种类
根据液压系统的设计要求和应用场景，选择合适的液压油种类，如矿物油、合成油等。
02
确定液压油的粘度等级
根据液压系统的设计要求和应用场景，选择合适的液压油粘度等级，以满足系统性能要求。
根据液压回路类型和设计要求，选择合适的元件类型，如定量泵、变量泵、单向阀、换向阀等。
选择合适的元件类型
通过液压油的传递，实现机械能的输出。
类型
单作用、双作用、多作用油缸等。
应用
用于各种机械设备的动作控制。
方向阀、压力阀、流量阀等。
类型
通过控制液压油的流向和流量，实现机械设备的动作控制。
工作原理
广泛应用于各种机械设备，如挖掘机、起重机等。
应用
类型
封闭式、开放式等。
04
CHAPTER
液压系统设计
液压油更换周期
液压油质量检查
定期清洗液压元件，去除附着的杂质和积垢，保证液压元件的流畅运转。
液压元件清洗
对磨损或损坏的液压元件进行更换，确保液压系统的正常运行。
液压元件更换
液压系统调试
在新设备安装或维修后，对液压系统进行调试，确保系统性能达到设计要求。
液压系统检修
定期对液压系统进行检修，发现并解决潜在问题，预防设备故障的发生。
液压油缸的推力取决于液压油的压力和活塞的面积。
液压阀主要由阀体、阀芯和弹簧组成。
液压阀的开关状态可以通过电磁铁或手动方式进行控制。
方向控制回路可以控制液体的流动方向，实现执行元件的往复运动。
速度控制回路可以调节液压油的流量，以控制执行元件的速度。
压力控制回路可以调节液压油的输出压力，以满足不同工况下的需求。
完整液压系统ppt课件

三一泵车工作原理及结构特点PPT课件

三一泵车工作原理及结构特点PPT课件

泵车结构
30
搅拌机构
泵车结构
1．轴承座； 2．O形圈； 3．密封垫； 4．端盖； 5．轴端压板； 6．轴承； 7．垫环； 8．密封圈；9．骨架唇型密封； 10．密封盖； 11．防尘圈； 12．O形圈； 13．轴套； 14．搅拌叶片；15．搅拌轴； 16．密封挡圈； 17．轴承； 18．马达座； 19．挡圈； 20．毡圈；21．密封端盖； 22．花键套； 23．液压马达； 24．密封垫； 25．压环
9
泵车概述
六、泵车的发展趋势
1、臂架更高； 2、泵送排量增大； 3、自动化、智能化程度更高： 全自动高低压切换、泵送排量无级调节、砼活塞自动退回、 发动机转速计算机闭环控制
①防堵管控制； ②泵车智能臂架； ③防倾翻保护； ④故障自诊断。
10
七、三一泵车的型号
按国家标准，泵车型号表示如下：
泵车概述
臂架工作时，与高压线的安全间距为5m。
n
额定电压
n
至1KV
n
1KV～110KV
n
110KV～2200KV
n
220KV～380KV
n
380KV以上
安全距离（m) 1.0 3.0 4.0 5.0 5.0
40
泵车安全常识
四、泵送及维护安全注意事项
•泵车运转时，不可打开料斗筛网、水箱盖板等设施 •泵送时，必须保证料斗内的混凝土在搅拌轴的位置之 上，防止因吸入气体而引起的混凝土喷射 ； •堵管时，一定要先反泵释放管道内的压力，才能拆卸 输送管道 ； •进行维护前必须先停机，并释放蓄能器压力 。
37
泵车安全常识
二、支承安全注意事项
•车身应水平，任意方向的倾斜不得超过3度； •应打开支腿到规定的位置，并确定支撑牢靠； •张开支腿时，不要站在支腿伸展范围内，以免夹伤； •必须按要求支撑好支腿后才能操作臂架； •必须将臂架收拢放于臂架主支撑上后才能收支腿； •出现稳定性降低的因素必须立即收拢臂架。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2
1
DT3 DT2
DT4
34MPa
右前支腿伸缩油缸
右前支腿油缸
右前支腿展开油缸
右后支腿油缸
右后支腿展开油缸
DT5
1#臂架油缸
2#臂架油缸
3#臂架油缸
4#臂架油缸
5#臂架油缸
11MPa
DT33 DT7
16MPa
DT32
DT31
搅拌马达 水泵马达
DT34 5MPa
1#臂架油缸
3
3.2 大排量泵车工作过程分解
DT4
DT2
DT3
电磁铁动作表
DT12A
DT1
5MPa
换向阀组
3
2.4 臂架系统液压原理图
右前支腿伸缩油缸 右前支腿展开油缸 右后支腿展开油缸 右前支腿油缸 右后支腿油缸
1#臂架油缸
1#臂架油缸
2#臂架油缸
3#臂架油缸
4#臂架油缸
至泵送系统 DT20
DT13 DT14
DT12B
DT19
DT15 DT16
.
1.2 齿轮泵和马达
齿轮马 达和齿 轮泵的 结构相 似，只 是马达 是把液 压能转 换成机
械能
1.3 单向阀
单向阀 ：只允许油液朝一个方向流动，不能反向流动
单向阀
液控单向阀
梭阀
1.3 单向阀
P2
P4
P1
P3
双向液压锁
双向液压锁组成锁紧回路
1.4 换向阀
换向阀：利用阀芯和阀体的相对运动，使油路接通、关断或变 换油流的方向，从而实现液压执行元件及其驱动机构的启动、 停止或变换运动方向。
1.7 压差信号阀
1腿油缸
前支腿展开油缸 前支腿展开油缸
支腿油缸
后支腿展开油缸
1.10 臂架多路阀
1.11主油缸
1.12 自动退活塞
在一般情况下，电磁阀不得电,蓄能器压力通过电磁换向阀进入主油缸限 位油缸内，并通过单向阀保持限位油缸油塞位置；在启动退砼活塞功能 后，电磁换向阀得电，主油缸向后运动，促使限位油缸内液压油通过电 磁换向阀泄回油箱，从而使砼活塞退回至水箱。
2#臂架油缸
3#臂架油缸
4#臂架油缸
DT13 DT14
DT12B
DT19
DT20
DT15 DT16
DT21 DT22
DT30 DT29
DT28 DT27
DT26 DT25
DT24 DT23
3
2.2 小排量泵车电磁阀动作表
3
2.3 泵送系统液压原理图
DT11 DT5
11MPa
辅阀组
12MPa
16MPa
1、泵车怠速状态：
DT9电磁铁 得电20秒，补充蓄能器内压力损失； 失电40秒，减少溢流时间，减少能量损失。
DT16电磁铁 得电，使臂架泵出油经臂架多路阀第一联阀B 口补充到风冷马达进油，以提高马达转速， 提高怠速时的散热效果。
2、高压正泵状态： DT1、DT2、DT9得电：
5
3.3 高压正泵，左主油缸打料，右主油缸吸料
泵车液压系统
内部资料，请注意保密 12 Hours
.
内容
第一部分：泵车常用液压件工作原理 第二部分：小排量泵车液压系统 第三部分：大排量泵车液压系统
泵 车 泵 送 工 作 示 意 图
第一部分 泵车常用液压 件工作原理
1.1 液压泵和液压马达
1.1.1 柱塞泵和马达
柱塞泵工作原理示意图
泵车用柱塞泵
DT1、DT2、DT9得 电
6
3.3 高压正泵，右主油缸打料，左主油缸吸料
DT1、DT2、DT9得 电
12
3.4 低压正泵，左主油缸打料，右主油缸吸料
DT1、DT3、DT9得 电
14
3.5 低压正泵，右主油缸打料，左主油缸吸料
DT1、DT3、DT9得 电
15
3.6 大排量泵车主阀块
15
3.6 大排量泵车主阀块
1.13 泵送工作原理
第二部分 小排量泵车液 压系统原理介绍
2
2.1、小排量泵车液压系统原理图
DT11
11MPa
辅阀组
12MPa
16MPa
5MPa 换向阀组
右后支腿油缸 右前支腿油缸 右后支腿展开油缸 右前支腿展开油缸 右前支腿伸缩油缸
DT5
DT4
DT2
DT3
DT12A
DT1
1#臂架油缸
1#臂架油缸
换向阀
电液换向阀组成的回路阀
换向阀的操纵方式
1、手动换向阀 2、机动换向阀 3、电磁换向阀 4、液动换向阀 5、电液动换向阀
1.5 插装阀
插装阀：又叫逻辑阀或开关阀，具有功率损失小、重量轻、体积小、冲击
小、稳定性好、通油能力大等特点，和其它先导阀可实现多种控制功能。
1. 6 插装式溢流阀
DT1
DT21 DT22
DT30 DT29
DT28 DT27
DT26 DT25
DT24 DT23
3
2.4 主阀块
3
2.5 辅阀块
3
第三部分 大排量泵车液 压系统原理介绍
2
3.1 大排量泵车液压系统原理图
DT6
左前支腿伸缩油缸
左前支腿油缸
左前支腿展开油缸
左后支腿油缸
左后支腿展开油缸
电磁铁动作表
DT1
15
谢 谢 大 家！
缪雄辉 泵送研究院控制液压所
4031932 139-74866941
32
课件部分内容来源于网络， 如对内容有异议或侵权的请 及时联系删除！ 此课件可编辑版，请放心使 用！
.
