收音机的安装与调试

AMFM收音机的安装与调试教案【标题】AMFM收音机的安装与调试教案【摘要】本文旨在提供AMFM收音机的安装与调试教案，包括安装前的准备工作、安装步骤、调试方法以及常见问题解答等方面的内容。

通过本教案的指导，读者可以了解到AMFM收音机的正确安装方法，掌握调试技巧，解决常见问题，从而使收音机能够正常工作。

【关键词】AMFM收音机、安装、调试、教案、准备工作、安装步骤、调试方法、常见问题解答【正文】一、准备工作在进行AMFM收音机的安装与调试前，需要做好以下准备工作：1. 确定安装位置：选择一个合适的位置安装收音机，避免受到电磁干扰和其他外界因素的影响。

2. 确认所需材料：准备好所需的安装工具，如螺丝刀、电钳等，并检查收音机配套的安装附件是否齐全。

3. 阅读说明书：子细阅读收音机的说明书，了解安装与调试的具体步骤和注意事项。

二、安装步骤根据收音机的具体型号和品牌，安装步骤可能会有所不同。

以下是普通的安装步骤：1. 关闭电源：确保安装过程中电源已经关闭，以免发生电击等危（wei）险。

2. 拆卸原有设备（若有）：如果需要替换原有的收音机或者其他设备，先将其拆卸下来。

3. 连接电源线：根据收音机说明书的指示，将电源线正确连接到电源插座。

4. 连接天线：将天线线缆与收音机的天线接口连接好，并将天线适当地放置在收音机的周围。

5. 连接扬声器：根据收音机的声音输出接口，将扬声器正确连接到收音机上。

6. 安装其他附件：根据需要，安装其他附件，如外置存储设备、蓝牙模块等。

7. 固定收音机：使用螺丝刀等工具，将收音机固定在安装位置上。

三、调试方法安装完成后，需要进行调试以确保收音机正常工作。

以下是普通的调试方法：1. 打开电源：打开电源开关，确保收音机接通电源。

2. 调整天线：根据信号强度，调整天线的方向和位置，以获得最佳的信号接收效果。

3. 搜索频道：根据收音机的操作说明，使用搜索功能搜索可接收的AMFM频道。

4. 调节音量：根据需要，调节收音机的音量大小。

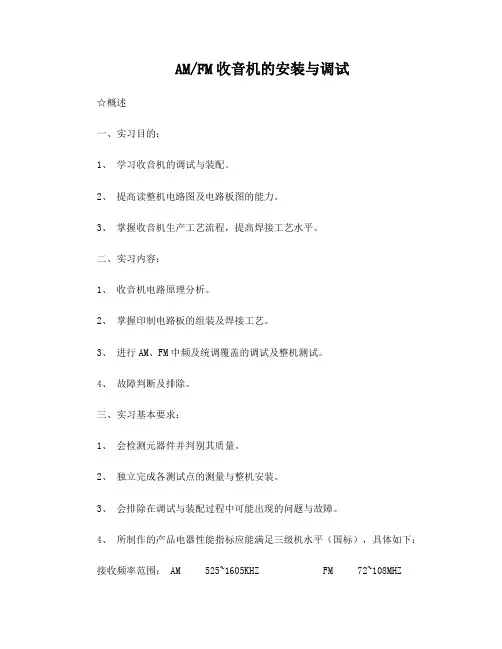

AM/FM收音机的安装与调试☆概述一、实习目的：1、学习收音机的调试与装配。

2、提高读整机电路图及电路板图的能力。

3、掌握收音机生产工艺流程，提高焊接工艺水平。

二、实习内容：1、收音机电路原理分析。

2、掌握印制电路板的组装及焊接工艺。

3、进行AM、FM中频及统调覆盖的调试及整机测试。

4、故障判断及排除。

三、实习基本要求：1、会检测元器件并判别其质量。

2、独立完成各测试点的测量与整机安装。

3、会排除在调试与装配过程中可能出现的问题与故障。

4、所制作的产品电器性能指标应能满足三级机水平（国标），具体如下：接收频率范围： AM 525~1605KHZ FM 72~108MHZ接收灵敏度： AM 达国家C类标准 FM 优于μV级输出功率：大于100mW供电电源： DC 3V立体声耳机输出阻抗：32Ω☆收音机的基本工作原理1．收音机的电路结构种类有很多，早期的多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路。

集成电路收音机的特点是结构比较简单，性能指标优越，体积小等优点。

AM/FM型的收音机电路可用如图1所示的方框图来表示。

收音机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进行混频，产生中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号将检波器检波后输出调制信号，调制信号经低放、功放放大电压和功率，推动喇叭发出声音。

图1 AM/FM型收音机电路方框图2、本实训收音机是一种50型的AM/FM二波段的收音机，收音机电路主要由索尼公司生产的专为调频、调幅收音机设计的大规模集CXA1191M/CXC1191P组成。

由于集成电路内部无法制作电感、大电容和大电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。

50型收音机电路图如图2所示。

图2 50型收音机电路图图3 CXA1191M/CXC1191P的内部方框图下面介绍收音机电路图的功能块电路的作用。

常用收音机的组装与调试
1.准备收音机的组装件，包括主板、音频放大器、调谐器、天
线等。

2.将主板、音频放大器、调谐器等组装到机箱内，按照各组件
之间的连接线路将它们连好。

3.调谐器的高频变压器需要根据天线的频率进行合适的匹配。

可以通过旋转高频变压器上的两个可调节部分来调整其频率。

4.接下来进行调试。

先将收音机的音量调到最小，然后打开电
源开关。

如果有噪音或杂音，说明天线连接不良，可拧紧连接部分或重新调整高频变压器。

5.调整调谐器，将频率调到希望收听的电台。

如果无法收到信号，可以尝试更换天线或重新调整高频变压器。

6.音量和音质也需要进行调整，根据个人喜好进行调整。

在调
试过程中要注意逐步调整，不要调得过快或过大，以免损坏组件。

7.最后需要进行稳定性测试，确保收音机的运行稳定且无异常。

调幅收音机的安装与调试实训报告
调幅收音机的安装与调试实训报告
一、实训目的
通过本次实训,掌握调幅收音机的基本动作和实际应用,并学习收音机的安装与调试方法。

二、实训内容
1. 调幅收音机的组装。

2. 功能测试。

3. 调试方法的熟悉和应用。

三、实训步骤
1. 实验前准备工作。

（1）阅读调幅收音机使用说明书,确定所需工具和材料。

（2）把装配杆,装配板,调整螺丝和电池装入仪器箱,仔细查看收音机是否有损坏现象。

2. 调幅收音机的组装。

（1）将电池装入仪器箱。

（2）用装配杆把调谐电容装在装配板上。

（3）将装配板装上安装支架,用调谐螺丝固定。

（4）将边缘铁芯装在安装支架上,调整位置,使其紧固,并固定。

3. 功能测试。

（1）开启电源开关。

（2）用合适的天线进行信号接收。

（3）调谐电容边缘铁芯调整到最佳接收效果。

4. 调试方法的熟悉和应用。

（1）确定电路元件。

（2）认真检查电源、声音和信号是否正常。

（3）根据实测数据,使用调谐螺丝对边缘铁芯进行微调。

（4）根据收音效果进行调谐,匹配音频输出。

四、实训结果
调幅收音机可以正常工作。

五、实训体会
通过本次实训,我掌握了调幅收音机的基本组装和调试技能。

此外,我还加深了对电路元件、电源和声音信号的理解,对收音机的工作原理也有了更深入的了解。

这对我未来的电子技术学习和实践工作都有很大的帮助。

收音机安装与调试一、实验目的1.熟悉晶体管收音机的基本电路原理2.掌握常用安装工具的使用技术3.掌握收音机的安装、调试技术二、实验原理1、收音机工作原理框图图(1) 超外差收音机工作原理框图图（1）为调幅超外差收音机的工作原理方框图，天线接收到的高频信号通过输入回路与收音机的本机振荡频率信号（其频率较外来高频信号高一个固定中频，我国中频标准规定为465kHz）一起送入变频管内混合—变频，在混频级的负载回路（选频）产生一个本机振荡频率和电台振荡频率的差频等于465 kHz的中频信号，中频只是改变了载波的频率，原来的音频包络线并没有改变，该中频信号可在中频“通道”中畅通无阻，并被逐级放大，而其他电台的信号和干扰信号与本机振荡的差频不是预定的中频，因此被中放电路“拒之门外”，使收音机的选择性大为提高。

中频信号经过检波滤去残余的中频信号，在检波负载上得到音频信号，再经过低频放大，功率放大后，推动扬声器发出声音。

图(2) 超外差收音机电路原理图图（2）为电路原理图：C1、B1组成天线输入回路，调节可变电容C1可使LC的固有频率等于电台频率，产生谐振，以选择不同频率的电台信号；V1、C1、B1、B构成变频级，V1为变频管，C1、B构成本机振荡电路，输入回路接收到的电台信号由B1的次级线圈耦合到V1的基极，本振信号通过C3耦合到V1 的发射极，两种信号的频率在V1内混频，混频后V1的集电极输出各种频率的信号，其中包括本振信号和电台信号的差频等于465 kHz的中频信号，B3的初级线圈和谐振电容构成谐振电路，它的谐振频率在465 kHz，对465 kHz的中频信号产生最大的电压，并通过次级线圈耦合到下一级去；选频级输出的中频信号由V2的基极输入并进行放大，中放电路的负载是B4的初级线圈和电容构成的谐振电路，它们的谐振频率也是465 kHz，第二级中放和第一级中放电路组成相同；中频信号经过V2、V3两级放大后，由B5的次级线圈耦合到检波级；检波由V4的发射结be来完成，再由C8、C9、R9滤去残余的中频成分，音频信号由C10耦合到下一级；音频信号由V5进行低频放大，进而B6的次级线圈耦合到功放电路；把放大后的音频信号进行功率放大，以推动扬声器发出声音。

收音机安装调试心得体会收音机是一种非常常见的电子产品，使用广泛。

作为一项基本的调试工作，在安装和调试阶段十分重要，关系到后期的使用效果。

经过我多年的实践经验，我总结了一些心得体会。

首先，在安装调试之前，我们需要先对收音机的基本原理和工作原理有所了解。

这样可以更好地理解收音机的结构和功能，为后续的调试工作做好准备。

在此过程中，我们还需要仔细查阅收音机的产品说明书，了解收音机的具体参数和性能指标，以便更好地调试。

在安装收音机时，我们要确保其电源线与电源连接正确，以免引起电流过大或者电源不稳定的问题。

同时，还要确保收音机的天线线路安装良好，不受干扰和噪音干扰。

安装天线时，我们要选择合适的位置和方向，将天线尽量延长，并远离其他电子设备和干扰源。

在安装和连接天线时，还要注意导线的长度和质量，避免损耗和信号衰减。

在进行调试工作时，我们需要先调整收音机的音量和音质。

首先，我们可将音量调到适中，然后调整音调，使声音更加清晰和自然。

同时，还要注意收音机的声音是否存在杂音或者干扰，如有，需要及时调整天线位置或者更换天线。

在调试收音机的频率时，我们要选择适当的频率，使其与广播台的频率相匹配。

一般来说，我们可以通过调整收音机的调频钮或者数字按钮来实现频率的调整。

在调谐过程中，我们还要注意是否存在信号漂移或者信号衰弱的问题，并及时调整天线位置。

同时，我们还可以通过调整收音机的增益来使信号更强。

在调试收音机的音量时，我们要根据实际情况来进行调整。

一般来说，我们可以根据音乐或者讲话的声音大小来进行调整，以达到适合听众的效果。

在调整音量时，还要注意是否存在失真或者爆音的问题，并根据需要进行适当的调整。

在进行调试工作时，我们还要注意保持收音机的稳定性和可靠性。

一方面，在调试过程中要避免频繁调整天线或者收音机的参数，以免影响收音机的正常工作。

另一方面，我们还要注意保持收音机的清洁和维护，经常清除尘埃和杂物，以免影响收音机的散热和使用寿命。

收音机的安装与调试实训报告一、实训目的本实训旨在通过制作收音机，使学生掌握收音机的原理、安装过程、调试技能和维护方法，培养学生动手能力和创新思维，以及提高对电子技术的应用能力。

二、实训内容1. 收音机的原理和组成部分介绍收音机是一种接收无线电波信号并将其转换成音频信号的电子设备。

它通常由天线、射频放大器、中频放大器、检波器、音频放大器和扬声器等部分组成。

天线是一个接收无线电波的装置，它可以将电磁波转换成电信号。

射频放大器是用来放大从天线接收到的微弱信号的部分。

中频放大器是用来放大射频信号通过检测器后产生的中频信号的部分。

检波器是将中频交流信号转化成音频直流信号的部分。

音频放大器是用来放大音频信号的部分。

扬声器则将音频信号转化成声音。

2. 制作收音机的步骤（1）材料准备制作收音机的材料准备包括：电容、电阻、变压器、晶体管、天线、电线等。

这些材料可在电子商城或者市场上购买。

（2）焊接焊接是组装收音机的关键步骤。

将电容、电阻、变压器、晶体管按照电路图连接在一起，然后焊接。

焊接时要注意引线的长度，不能过长或过短。

（3）安装天线将天线插头焊接在天线上，并通过接口连接到收音机上，找到最佳接收信号的位置。

（4）调试完成焊接和安装后，就需要进行调试。

将收音机对准调频电台，并调整收音机的频率到调频电台的频率，然后调整收音机音量，确保收音机可以正常工作。

（5）调整收音机音质调整收音机的音质是为了获得更清晰、更稳定的声音。

方法是先调整收音机的音量，并通过调整电容值和电阻值来调整音质。

三、实训过程1. 在实训前，老师给每个学生发放了所需材料，包括电容、电阻、晶体管、变压器、天线、电线等。

2. 学生按照电路图连接电容、电阻、晶体管和变压器，其中最为棘手的是晶体管，需要根据电路图正确的引脚连接方式，通过焊接连接在一起。

在连接时，务必要注意引脚的长度，避免引脚过长或者过短。

3. 连接完电路后，安装天线。

天线插头需要焊接在天线上，再通过接口连接到收音机上。
