机电模拟试卷一

《机电一体化技术》试卷(一)考试方法：闭卷考试时间１２０分钟共２页第1页——————————————————————————————————————一、名词解释(每小题2分，共10分)1. 测量2.灵敏度3. 压电效应4. 动态误差5. 传感器二、填空题（每小题2分，共20分)1. 滚珠丝杆中滚珠的循环方式：__________，________________。

2. 机电一体化系统，设计指标和评价标准应包括__________，__________，__________ ，__________。

3. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用___________________________________。

4. 某光栅的条纹密度是50条/mm，光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是_______________________。

5. 连续路径控制类中为了控制工具沿任意直线或曲线运动，必须同时控制每一个轴的 ______________________ ，使它们同步协调到达目标点。

6. 某4极交流感应电机，电源频率为50Hz，转速为1470r/min，则转差率为_____________。

7. 齿轮传动的总等效惯量与传动级数__________________________________________。

8. 累计式定时器工作时有_____________________________________________________。

9. 复合控制器必定具有__________________________________。

10. 钻孔、点焊通常选用_______________________________________类型。

三、选择题（每小题2分，共10分）1. 一般说来，如果增大幅值穿越频率ωc的数值，则动态性能指标中的调整时间ts ( )A. 产大B. 减小C. 不变D. 不定2. 加速度传感器的基本力学模型是( )A. 阻尼—质量系统B. 弹簧—质量系统C. 弹簧—阻尼系统D. 弹簧系统3. 齿轮传动的总等效惯量与传动级数( )A. 有关B. 无关C. 在一定级数内有关D. 在一定级数内无关4. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用( )A. 单片机B. 2051C. PLCD. DSP5、伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和（）等个五部分。

二建机电管理与实务第 1题：解析题(本题20分)某公司总承包某厂煤粉制备车间新增煤粉生产线的机电设备安装工程，新生产线与原生产线相距不到10m，要求扩建工程施工期间原生产线照常运行。

工程内容包括：一套球磨机及其配套的输送、喂料等辅机设备安装；电气及自动化仪表安装；一座煤粉仓及车间的非标管道的制作及安装；煤粉仓及煤粉输送管道保温；无负荷调整试运转。

项目部组建后立即着手下列工作：(1)根据工程内容安排各专业的施工顺序。

(2)根据本工程的特点分析紧急状态，并制定应急预案。

(3)制定球磨机吊装方案。

球磨机简体单重50t，安装高度1．2m，拟采用90t汽车式起重机吊装，在现场许可的合适工况条件下90t汽车式起重机吊装能力为52t。

(4)制定安装质量保证措施和质量标准，其中对关键设备球磨机的安装提出了详尽的要求：在垫铁安装方面，每组垫铁数量不得超过(1块，平垫铁从下至上按厚薄顺序摆放，最厚的放在最下层，最薄的放在最顶层。

安装找正完毕后，最顶层垫铁与设备底座点焊牢固以免移位。

(5)制定煤粉仓施工方案。

考虑到煤粉仓整体体积大，安装位置标高20m，故组对成两段吊装，就位后进行上下段连接焊缝的内外焊接。

内部焊接时考虑到仓内空间狭窄，无通风孔，故暂打开仓顶防爆孔作为透气孔，并采用36V 安全行灯作为内部照明。

问题1．安排本工程的施工顺序。

2．本安装工程中的紧急状态主要应包括哪些3．通过吊装载荷计算，说明球磨机吊装方案是否可行。

4．纠正球磨机垫铁施工方案中存在的问题。

5．煤粉仓仓内焊接工作存在哪些安全隐患 为什么应采取哪些解决措施【答案解析】：1．本工程的施工顺序为：球磨机安装→其他辅机安装→煤粉仓制作安装→非标管道制作安装→电气及自动化仪表安装→保温→无负荷调试。

2．本安装工程中的紧急状态主要包括：火灾、爆炸、大型设备吊装事故、毒害气体中毒、高处坠落、触电。

3．考虑动载荷系数的计算载荷：50*1．1=55t，计算载荷55t大于起重机吊装能力52t，故方案不可行。

2023一级建造师《机电实务》模拟试卷一、单项选择题1、下列塑料中，不属于热塑性塑料的是（）。

A聚氯乙烯B聚苯乙烯C环氧塑料D聚丙烯［正确答案］C［答案解析］本题考查的是高分子材料的类型及应用。

热塑性材料是以热塑性树脂为主体成分，加工塑化成型后具有链状的线状分子结构，受热后又软化，可以反复塑制成型，如聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯等。

优点是加工成型简便，具有较好的机械性能，缺点是耐热性和刚性比较差。

2、异步电动机与同步电动机相比，其缺点是（）。

A结构较复杂B功率因数低C价格较贵D启动麻烦［正确答案］B［答案解析］本题考查的是电动机的分类和性能。

（1）同步电动机具有：转速和电源频率保持严格同步的特性，即只要电源频率保持恒定，同步电动机的转速就绝对不变。

（2）异步电动机是现代生产和生活中使用最广泛的一种电动机，它具有结构简单（A错误）、制造容易、价格低廉（C错误）、运行可靠、使用维护方便、坚固耐用、重量轻等优点。

（3）直流电动机：具有较大的启动转矩和良好的启、制动性能。

所以选项D是与直流电动机相比，异步电动机的缺点。

（D错误）3、常用于设备安装标高控制的测量仪器是（）。

A水准仪B经纬仪C全站仪D合像仪［正确答案］A［答案解析］本题考查的是工程测量仪器的应用。

水准仪在设备安装工程项目施工中用于连续生产线设备测量控制网标高基准点的测设及安装过程中对设备安装标高的控制测量。

4、起重吊装中，安全系数是4.5的6x19钢丝绳宜做（）。

A缆风绳B滑轮组跑绳C吊索D用于载人的绳索［正确答案］A［答案解析］本题考查的是钢丝绳。

6x19钢丝绳中的钢丝直径较大，强度较高，但柔性差，常用作缆风绳。

5、电站锅炉，蒸发受热面及炉前系统在启动前必须进行化学清洗。

化学清洗结束至锅炉启动时间不应超过（）do A5B1OC15D20［正确答案］D［答案解析］本题考查的是锅炉热态调试与试运行。

化学清洗方案中应规定相应的安全保护措施和符合环保要求的废液排放措施β化学清洗结束至锅炉启动时间不应超过20比6、关于仪表校准要求的说法，正确的是（）。

机电一体化专业基础知识模拟试题满分100分，考试时间60分钟。

考试结束后，请将本试卷和答题卡一并交回。

选择题（本大题50个小题，每小题2分，共100分。

在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项字母代号选出，并填涂在答题卡上）1．表示投影面垂直线的正确投影是( )2．圆柱与圆球共轴线相交，相贯线的空间形状是( )A．椭圆B．双曲线C．圆D．直线3．普通缧纹的牙型符号是( )A．M B．Tr C．G D．B4．空间三个坐标轴在轴测投影面上轴向伸缩系数相同的投影，称为（）A．正轴测投影B．斜轴测投影C．正等轴测投影D．斜二轴测投影5．标注角度尺寸时，角度数字一律写成()A．水平方向B．垂直方向C．和轮廓表面平行方向D．和轮廓表面垂直方向6．用1：2的比例绘制直径为20mm的圆柱，其尺寸数字部分应标注为（）A．φ20 B．R20 C．Φ10 D．R107．已知立体截切后的两个投影，关于它的侧面投影正确的是（）A. B. C. D.8．图中正确的一组图形是( )9．一标准直齿圆柱齿轮的齿距P=15.7mm,齿顶圆直径d a＝400mm,则该齿轮的齿数为（）。

A．82B．80 C．78 D．7610．孔φ60H7的公差值是30μm，它的最大极限尺寸是（）A．φ60 B．φ60.30 C．φ60.03 D．φ59.9711．有一左旋梯形螺纹，其公称直径为30，螺距为6，导程12，其代号应为。

A．M 30 ×6 B．Tr30×12(p6)LH C．G1/2A D．Tr30×p612．判断B－B断面图，正确的答案是。

13．看懂主、俯视图，想象出组合体的形状，找出正确的左视图。

14．下列各图中，合理的钻孔工艺结构是。

A B C D15．代号为6206的滚动轴承，表示轴承内圈直径为mm的深沟球轴承。

A．30 B．40 C．8 D．8016．在画半剖视图时，半个视图与半个剖视图的分界线是。

机电一体化系统模拟试卷1一、判断题：14个题，每小题2分，合计28分。

1. 机电一体化产品是在机械产品的基础上，采用微电子技术和计算机技术生产出来的新一代产品。

【A.】√【B.】×2. 无论哪类系统（或产品），其系统内部都必须具备五种内部功能，即：操作功能（主功能）、动力功能、检测功能、控制功能和构造功能。

【A.】√【B.】×3. 在机电一体化系统中，通过提高系统的阻尼能力不能有效提高系统的稳定性。

【A.】√【B.】×4. 滚珠丝杠副在使用过程中，除了要求本身单一方向的传动精度较高以外，还对其轴向间隙有着严格的要求，从而保证其反向的传动精度。

【A.】√【B.】×5. 模拟式传感器输出是以幅值形式表示输入位移的大小，如电容式传感器、电感式传感器等。

【A.】√【B.】×6. 机电一体化系统中使用的传感器，一般是将被测的电物理量转换成非电参量。

【A.】√【B.】×7. 直流伺服电动机稳定性高是指转速随转矩的增加而保持不变。

【A.】√【B.】×8. 工业控制计算机、各类微处理器、可编程序控制器、数控装置等是机电一体化系统中的核心和智能要素。

【A.】√【B.】×9. 在机电一体化系统中，多数以微型计算机为核心构成计算机控制系统。

【A.】√【B.】×10. 在串联机器人机械系统中，电动驱动器可以直接驱动负载。

【A.】√【B.】×11. 并联机构是一组由两个或两个以上的分支机构通过运动副，按一定的方式连接而成的开环机构。

【A.】√【B.】×12. FMS尽管具有高柔性，但是这种柔性仍然限于特定的范围，如加工箱体零件的FMS不能用于加工旋转体、冲压件等。

【A.】√【B.】×13. 加工系统在FMS中就像人的大脑，是实际完成改变物性任务的执行系统。

【A.】√【B.】×14. 非接触式测量不仅避免了接触测量中需要对测头半径加以补偿所带来的麻烦，而且可以对各类表面进行高速三维扫描。

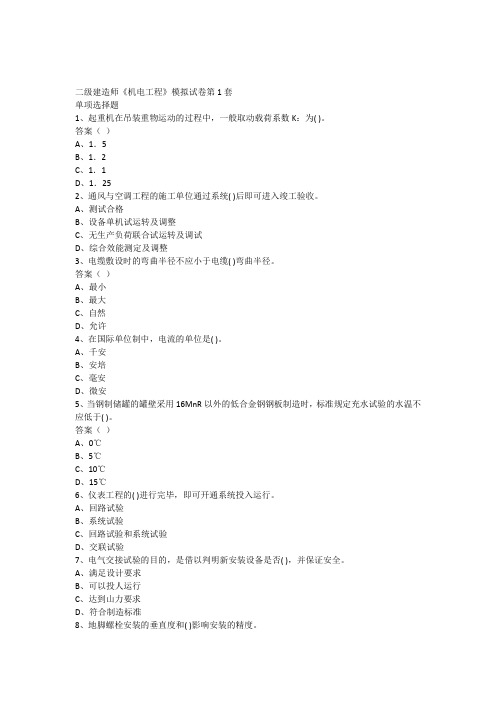

二级建造师《机电工程》模拟试卷第1套单项选择题1、起重机在吊装重物运动的过程中，一般取动载荷系数K：为( )。

答案（）A、1．5B、1．2C、1．1D、1．252、通风与空调工程的施工单位通过系统( )后即可进入竣工验收。

A、测试合格B、设备单机试运转及调整C、无生产负荷联合试运转及调试D、综合效能测定及调整3、电缆敷设时的弯曲半径不应小于电缆( )弯曲半径。

答案（）A、最小B、最大C、自然D、允许4、在国际单位制中，电流的单位是( )。

A、千安B、安培C、毫安D、微安5、当钢制储罐的罐壁采用16MnR以外的低合金钢钢板制造时，标准规定充水试验的水温不应低于( )。

答案（）A、0℃B、5℃C、10℃D、15℃6、仪表工程的( )进行完毕，即可开通系统投入运行。

A、回路试验B、系统试验C、回路试验和系统试验D、交联试验7、电气交接试验的目的，是借以判明新安装设备是否( )，并保证安全。

A、满足设计要求B、可以投人运行C、达到山力要求D、符合制造标准8、地脚螺栓安装的垂直度和( )影响安装的精度。

A、螺栓灌浆强度B、螺栓强度C、垫铁布置D、紧固力9、轴是机器中的重要零件之一，用于支持旋转的机械零件传递( )。

答案（）A、运动B、力C、运动和力D、扭矩10、变配电所构架上的软母线应在变配电设备就位( )进行安装。

答案（）A、中B、后C、前D、时11、防雷装置的安装要遵循( )的原则。

A、自上而下B、自下而上C、上下平行D、上下交叉12、《钢制压力容器焊接工艺评定》标准中对手工焊接要求，当( )时需要重新做焊接工艺评定。

A、焊条直径增大1mmB、清根改为不清根C、有衬垫改为无衬垫D、由低氢型焊条改为非低氢型焊条13、综合布线系统是建筑物内部或建筑群之间的( )。

A、信号路径B、传输网络C、导线布设D、信息通道14、防腐蚀涂层采用刷涂是最简单的手工涂装方法，其缺点是劳动强度大、工作效率低、( )。

A、易开裂B、易脱落C、涂布外观欠佳D、涂膜厚度不匀15、长距离输电线路中心桩测定后，一般采用十字线法或平行基线法进行控制。

参考答案春季高考模拟试卷机电一体化（一）一、单项选择题1— 5 AACCC 6—10 AABAB 11—15 ACBCC 16—20 AAABA 21—25 BBBDA 25—30 CDDCA 31—35 DDBCA 36—40 CDBCA 41—45 BADBC 46—50 BCDDB二、简答题1．（1）锁住防松（2）圆螺母与止动垫圈防松 止动垫片防松 串金属丝防松2．（1）回转平面应在同一铅垂面内、链轮（2）紧边、松边（3）防止链条垂度过大产生啮合不良和振动3．（1）齿轮6 （2）转轴（3）右旋（4）定轴轮系4．（1）u1的频率f1为50Hz、u2的有效值U2为10.5V（2）u1超前u290°。

5．（1）220V；（2）30°；（3）中性线；（4）可以，22A。

6．（1）1和2接线端是同一绕组的两个引出端；证明1、2是一相绕组；（2）1、6或2、5为同首端或同尾端；（3）不正确。

三、作图题1．2．3．4．四、分析计算题1．解：（l）系统2YA通电，推动活塞运动需要的压力P=F/A1=15×103/(7.5×l0-3)=2(MPa) 因为P<P溢，系统压力能够推动活塞运动活塞向右运动活塞运动速度 v =q/A =1.5×10-4/7.5×l0-3 =0.02(m/s) （2）H 型或Y 型2．（1）I (R 2+R 5)+U ab -E 3+E 2=0 I (R 1+R 2+R 4+R 5)-E 3+E 1=0 U ab =6V（2）R 3上的功率为23310W>5W ==E P R ，电阻被烧坏。

4．V B =R b2Vcc/(R b1+R b2)=4VI CQ =I EQ =(V B -U BEQ )/R E =(4-0.7)/2mA=1.65mA R be =300+(1+β)26/I E =1.1k Ω Ri=RB1//RB2//R be =0.94K Ω R0=RC=2K Ω RL’=RC//RL=1.33K Ω A U =-βRL’/R be =-60.5 五、综合应用题1．（1）两齿轮模数相等（或：m 1=m 2=2mm ）两齿轮分度圆上的压力角相等（或：a 1=a 2=20°） （2）n n =n 6i 16=n 6×246135z z z z z z =10×30402420201⨯⨯⨯⨯=720r/minn 电动机=n 1=n n ×21d d d d =720×240120=1440r/min 向下（或：从左向右看，顺时针；或：从右向左看，逆时针） （3）参考答案及评分标准如图5-1所示图5-1（4）将电动机的两根电源线对调 （5）电动机的同步转速应为1500r/min磁极对数P =60f n=60501500⨯=2 磁极数为4s =00-n n n =15001425=0.05=5%1500-2．（1）6、总体、规格（性能） （2）2、4、20 （3）全、两平行 （4）40、46 （5）（6）φ22H7孔的轴线、垂直度、φ0.02、钻模体的底面春季高考模拟试卷 机电一体化（二）一、选择题1— 5 BBBAB 6—10 AABCC 11—15 BCBBD 16—20 BDACD 21—25BABDB 25—30 ACBCB31—35 ACCAC 36—40 AAABB41—45 DCACB 46—50 ABACD 二、简答题1．（1）差动螺旋机构 （2）向右、1.5mm （3）螺旋副、移动副2．（（1）双曲柄机构（或平行四边形机构） （2）旋转方向相同、角速度也相同（3）防止变成逆平行四边形机构（或保证杆AB 和杆CD 转向相同） 3．（1）节流阀 （2）控制油液只能向一个方向流动（3）元件1处于卸荷状态，元件4处于锁紧状态。

2024年一级建造师考试机电工程管理与实务模拟试卷与参考答案一、单项选择题（本大题有20小题，每小题1分，共20分）1、在机电工程项目中，对于重要的关键性大型设备，应由（）组织鉴定和验收。

A. 建设单位B. 监理单位C. 施工单位D. 制造单位答案：A解析：本题主要考查的是机电工程设备的验收程序。

选项A，对于重要、关键性大型设备，应由建设单位组织鉴定和验收，故A选项正确。

选项B，监理单位在设备验收过程中主要负责监督、检查，不直接组织鉴定和验收，故B选项错误。

选项C，施工单位是设备的安装单位，不是设备的采购或制造单位，因此不负责组织设备的鉴定和验收，故C选项错误。

选项D，制造单位是设备的生产单位，负责设备的生产和质量控制，但在设备到达现场后，应由建设单位或指定的单位进行验收，故D选项错误。

综上所述，正确答案是A。

2、在机电工程项目中，下列关于管道系统试验的说法，错误的是（）。

A. 管道压力试验应以液体为试验介质B. 管道气压试验时，应逐步缓慢增加压力C. 管道真空度试验应在压力试验合格后进行D. 管道泄漏性试验的介质宜采用空气答案：A解析：本题主要考查的是管道系统试验的相关规定。

选项A，管道压力试验的介质选择应根据管道输送介质的性质、温度、管道材质、阀门类型等确定。

当管道设计压力小于或等于0.6MPa时，也可采用气体为试验介质，但应采取有效的安全措施。

因此，A选项的说法“管道压力试验应以液体为试验介质”是错误的。

选项B，管道气压试验时，必须采取有效的安全措施，并应经试验单位技术负责人和安全部门批准。

试验时，应逐步缓慢增加压力，当压力升至试验压力的50%时，如未发现异状或泄漏，继续按试验压力的10%逐级升压，每级稳压3min，直至试验压力。

故B选项正确。

选项C，管道真空度试验应在压力试验合格后进行，试验介质应为洁净的空气。

试验时，应缓慢地向管道内注入空气，当压力达到试验压力时，应稳压10min，再将压力降至设计压力，并在该压力下保持24h，检查管道系统的泄漏量。

一级建造师机电工程考试题库【3套练习题】模拟训练含答案答题时间：120分钟试卷总分：100分姓名：_______________ 成绩：______________第一套一.单选题(共20题)1.压力管道安装单位应当在压力管道安装施工前履行告知手续。

承担跨省长输管道安装的安装单位，应当向()履行告知手续。

A.单位所在地的县级以上质量技术监督部门B.设区的市级质量技术监督部门C.省级质量技术监督部门D.国家质检总局2.按照压力容器生产工艺过程中的作用原理分类，用于完成介质的流体压力平衡缓冲和气体净化分离等的压力容器是()。

A.反应压力容器B.分离压力容器C.储存压力容器D.换热压力容器3.某台H系列起重滑轮组的规格表示为H100×8D，该起重滑轮组的结构形式是()。

A.吊钩型开口B.链环型开口C.吊环型闭口D.吊梁型闭口4.分部工程施工完成后由()组织内部验评。

A.专业质检员B.项目技术负责人C.专业技术负责人D.施工单位5.下列表述中，属于内挂脚手架正装法施工技术要求的是()。

A.在壁板内侧挂设移动小车进行内侧施工B.一台储罐施工宜用2层至3层脚手架，脚手架从下至上交替使用C.罐体起吊过程应平稳，各起吊点应同步上升D.壁板组装前、组装过程中、组装后按设计规定进行沉降观测6.安装单位应当在履行告知后、开始施工前，向规定的检验机构申请监督检验。

待检验机构()完毕，并且获悉检验结论为合格后，方可实施安装。

A.审查电梯制造资料B.参与设备开箱C.审查现场勘测D.审查各项准备工作7.未经批准或未采取安全措施，在电力设施周围或在依法划定的电力设施保护区内进行爆破作业，危及电力设施安全的，由()责令其停止作业、恢复原状并赔偿损失。

A.地方人民政府B.公安部门C.电力管理部门D.司法部门8.【真题】下列电工测量仪器仪表中，属于较量仪表的是()。

A.兆欧表B.机械示波器C.钳形表D.电位差计9.引下线的间距在设计不明确的时候，一般有三类，第三类建筑的引下线间距不应大于（）A.10mB.12mC.18mD.25m10.【真题】起重吊装作业所使用的钢丝绳是由（）制成的。

一级建造师之一建机电工程实务模拟考试试卷附有答案详解单选题（共20题）1. 电梯按运行速度分类，属于高速电梯的是（）。

电梯按运行速度分类，属于高速电梯的是（）。

A.V≤1.0m/s的电梯B.1.0m/s＜V≤2.5m/s的电梯C.2.5m/s＜V≤6.0m/s的电梯D.V＞6.0m/s的电梯【答案】 C2. 分部工程划分的原则是按（）性质、建筑物部位来确定。

分部工程划分的原则是按（）性质、建筑物部位来确定。

A.建材B.专业C.工艺D.作业【答案】 B3. 单位工程质量控制资料的检查结论应由（）做出。

单位工程质量控制资料的检查结论应由（）做出。

A.建设单位B.施工单位C.监理单位D.监理（建设）单位与施工单位共同【答案】 D4. 电子招投标在截止投标时间前，可解密提取投标文件的是（）。

电子招投标在截止投标时间前，可解密提取投标文件的是（）。

A.招投标管理部门B.招投标监督部门C.招标人D.投标人【答案】 D5.施工单位项目部与有合同契约关系的单位间协调包括（）。

A.设计单位B.监理单位C.材料供应单位D.质量监督单位【答案】 C6.调节阀中的电动执行机构的输出方式不包括（）。

A.直行程B.角行程C.步进式D.多转式【答案】 C7. （2020年真题）关于施工单位应急预案演练的说法，错误的是()。

（2020年真题）关于施工单位应急预案演练的说法，错误的是()。

A.每年至少组织一次综合应急预案演练B.每年至少组织一次专项应急预案演练C.每半年至少组织一次现场处置方案演练D.每年至少组织一次安全事故应急预案演练【答案】 D8. 适用制作低、中、高压洁净空调系统及潮湿环境，但对酸碱性环境和防排烟系统不适用的非金属板材是（）。

适用制作低、中、高压洁净空调系统及潮湿环境，但对酸碱性环境和防排烟系统不适用的非金属板材是（）。

A.酚醛复合风管B.聚氨酯复合风管C.玻璃纤维复合风管D.硬聚氯乙烯风管【答案】 B9. 在设备安装工程项目施工中，用于连续生产线设备测量控制网标高基准点的测设仪器是（）。
