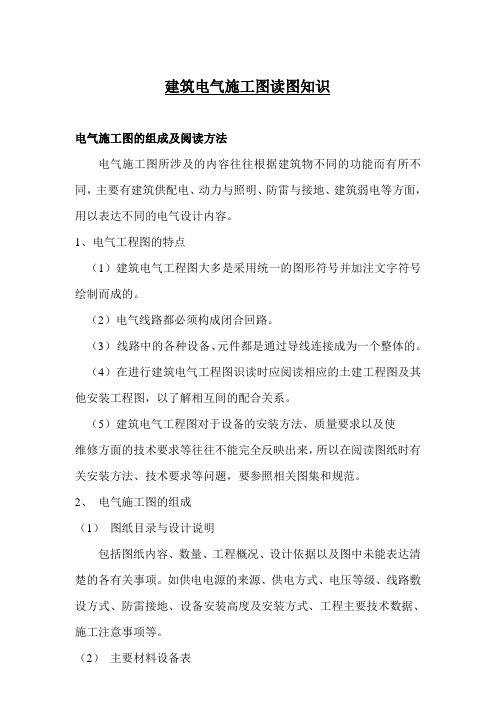

建筑电气施工图读图知识电气施工图的组成及阅读方法电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。
1、电气工程图的特点（1）建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。
（2）电气线路都必须构成闭合回路。
（3）线路中的各种设备、元件都是通过导线连接成为一个整体的。
（4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。
（5）建筑电气工程图对于设备的安装方法、质量要求以及使维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
2、电气施工图的组成（1）图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
（2）主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
（3）系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
（4）平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。
（5）控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。
（6）安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。
建筑电气施工图识读在建筑电气工程中，施工图是一份非常重要的文档，它不仅包含着工程项目的详细设计、施工、监理和验收的各种要求和规范，而且也是施工人员和监理人员进行实际操作的指南，因此对施工图的正确识读尤为重要。
本文将从建筑电气施工图的视图、符号法规及主要设备介绍三个方面介绍建筑电气施工图的识读方法。
一、视图1. 平面图建筑电气施工图中的平面图常为俯视图，是指将建筑物垂直于地面的剖面（俯视图）画在水平面上的图。
视图通常用实线表示。
建筑电气平面图包括插座、灯具、电气开关、开关插座板、排插等。
在平面图上，可以看到电器设备的平面布局，及其与墙体、柱子、门窗、机房等配套的布置关系。
从平面图中可以看出电气设备在不同位置的布置，以及贯穿每个电器设备的电源、补偿线等。
2. 立面图建筑电气施工图中立面图通常画在水平剖面的一侧，是指建筑物其中一面或一截画在垂直平面上的图。
立面图常用虚线表示。
电气设备中的立面图包括墙上开关、电源插座、强电箱等。
在立面图上可以看到不同楼层、不同房间各种设备的立面布局。
一般而言，水平默认为正东方向。
在立面图中也可以看到不同设备布置高度不同，以及电器设备所需的详细信息。
3. 剖面图建筑电气工程的剖面图是指将建筑物沿着竖直方向做横剖面，然后将剖面的图画成的图。
剖面图通常用虚线表示。
电气剖面图主要包括各种线路、各种仪表箱、吊柜、各种预留口等。
二、符号法规1. 线路符号建筑电气线路符号一般用实线细线、虚线和点划线表示。
其中：实线表示电源线和负载线；虚线表示控制线；点划线表示连通线（一般用在多项连通中，表示多条连通线的内容相同）。
具体的电线符号表示如下：•直线表示电源线。
•直角符号表示弯曲。
•单红和单绿表示两根单线路。
•多根红和多根绿表示多根线路组成的一组带电缆。
•宽灰线表示接地线。
2. 设备符号建筑电气设备符号也是需要掌握的，主要包括以下几个方面：•各种灯具：电气施工图中的灯具，包括顶灯、壁灯、射灯、户外照明灯等。
阅读电气工程施工图的读图步骤及方法阅读电气工程施工图时，一般可分三个步骤：（一）粗读所谓粗读就是将施工图从头到尾大概浏览一遍，主要了解工程的概况，做到心中有数。
粗读应掌握工程所包含的项目内容（变配电、动力、照明、架空线路或电缆、电动起重机械、电梯、通信、广播、电缆电视、火灾报警、保安防盗、微机监控、自动化仪表等项目）、电压等级、变压器容量及台数、大电机容量和电压及起动方式、系统工艺要求、输电距离、厂区负荷及单元分布、弱电设施及系统要求、主要设备材料元件的规格型号、联锁或调节功能作用、厂区平面布置、防爆防火及特殊环境的要求及措施、负荷级别、有无自备发电机组及ＵＰＳ及其规格型号容量、土建工程要求及其他专业要求等。
粗读除浏览外，主要是阅读电气总平面图、电气系统图、设备材料表和设计说明。
（二）细读所谓细读就是按读图程序和读图要点即每项应注意并掌握的内容仔细阅读每一张施工图，达到读图要点中的要求，并对以下内容做到了如指掌：１）每台设备和元件的安装位置及要求；２）每条管线缆的走向、布置及敷设要求；３）所有线缆的连接部位及接线要求；４）所有控制、调节、信号、报警工作原理及参数；５）系统图、平面图及关联图样标注一致，无差错；６）系统层次清楚、关联部位或复杂部位清楚；７）土建、设备、采暖、通风等其他专业分工协作明确。
（三）精读所谓精读就是将施工图中的关键部位及设备、贵重设备及元件、电力变压器、大型电机及机房设施、复杂控制装置的施工图重新仔细阅读，系统掌握中心作业内容和施工图要求，不但做到了如指掌，而且应做到胸有成竹、滴水不漏。
对于一般小型且较简单或项目单一的工程，在读图时可直接进行精读，而对大、中型且项目较多的工程，在读图时应按先粗读，再细读，最后精读的步骤进行。
通过这三个步骤后，我们心中便会有一个活地图，就像录了像一样，随时脑海里都会浮现任何一个部位的图样。
当然，在读图过程中，有时对某一部门还要进行复读或翻来覆去的阅读，除了正确理解图样外，主要目的是为了加强对施工图的印象，这样对编制预算、编制设备材料清单、编制施工组织设计、进行安装调试是有绝大益处的，常言道，磨刀不误砍柴工就是这个道理。
建筑电气施工图识图步骤和方法（6）以下是GB 6988《电气制图》系列标准对电气图的基本分类，但并非每一种电气装置、电气设备或电气工程，都必须具备这些图纸。
因表达的对象、目的和用途不同，图的数量和种类也不同。
建筑电气工程图是阐述建筑电气系统的工作原理，描述建筑产品的构成和功能，用来指导各种电气设备、电气线路的安装、运行、维护和管理的图纸。
它是沟通电气设计人员、安装人员、操作人员的工程语言，是进行技术交流不可缺少的重要手段。
要看懂建筑电气工程图，必须掌握有关电气图的基本知识，了解各种电气图形符号，了解电气图的构造、种类、特点以及在建筑工程中的作用，还要了解电气图的基本规定和常用术语，以及看图的基本步骤和方法。
一、关于电气图的概念电气图是用各种电气符号、代注释的围框、简化的外形来表示的系统、设备、装置、元件等之间的相互关系的一种简图。
识读电气图时，应了解电气图在不同的使用场合和表达不同的对象时，所采用的表达方式。
GB 6988《电气制图》系列标准规定，电气图的表达形式分为四种。
1、图图是用图示法的各种表达形式的统称，即用图的形式来表示信息的一种技术文件，包括用图形符号绘制的图（如各种简图）以及用其他图示法绘制的图（如各种表图）等。
2.、简图简图是用图形符号、代注释的图框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。
在不致引起混淆时，简图可简称为图。
简图是电气图的主要表达形式。
电气图中的大多数图种，如系统图、电路图、逻辑图和接线图等都属于简图。
3 、表图表图是表示两个或两个以上变量之间关系的一种图。
在不致引起混淆时，表图也可简称为图。
表图所表示的内容和方法都不同于简图。
经常碰到的各种曲线图、时序图等都属于表图，之所以用“表图”，而不用通用的“图表”，是因为这种表达形式主要是图而不是表。
国家标准把表图作为电气图的表达形式之一，也是为了与国际标准取得一致。
4、表格表格是数据按纵横排列的一种表达形式，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或用以提供工作参数等。
建筑电气施工图识图教程建筑电气施工图识图教程一、前言建筑电气施工图识图是建筑电气专业人员必备的基本技能之一。
本文档旨在为初学者提供详细的教程，帮助他们在识图过程中能够准确理解和应用施工图中的电气符号，具备正确的操作和判断能力。
下面将详细介绍识图的步骤、常见的电气符号及其含义，并附上实例操作。
二、识图步骤1. 熟悉施工图布局：首先，对施工图的整体布局进行分析，了解各个电气设备所在位置及其连接关系，以便更好地理解后续电气符号的意义。
2. 分析电气符号：仔细观察施工图中所出现的各种电气符号，包括线路符号、设备符号和注释符号等，理解每个符号的含义及其所代表的电气设备或装置。
3. 识别电气线路：根据施工图中的线路符号，判断每个线路的功能（如供电线路、照明线路、插座线路等）及其连接方式，并理解线路符号的表示方法。
4. 梳理电气设备：通过施工图中的设备符号，了解每个电气设备的种类及其功能，并能够区分主要设备和辅助设备，如开关、照明灯具、插座等。
5. 解读注释说明：施工图中通常有一些注释说明，包括文字说明、数字标记等，这些注释对于更好地理解电气图纸至关重要，需要细读并理解其含义。
三、常见的电气符号及其含义1. 线路符号：线路符号是电气图纸中最基本的符号，用来表示不同种类的线路，如直线、弯线、悬挂式线路等。
2. 设备符号：设备符号用于表示各种电气设备，如开关、灯具、插座等，在施工图中通常用简化的图形来表示。
3. 注释符号：注释符号用于提供更详细的说明和标示，如电线尺寸、电流限制等重要信息。
四、示例操作下面通过一个示例来演示如何进行建筑电气施工图的识图。
1. 确定线路：根据施工图中的线路符号，标示出不同功能的线路，如照明线路、插座线路等。
2. 识别设备：通过施工图中的设备符号，辨认出不同的电气设备，如开关、灯具、插座等。
3. 理解连线关系：根据施工图中的线路符号和设备符号，判断不同设备之间的连线关系，如开关与照明灯具的连接方式。
