支模体系标准化管理

支模体系标准化管理

道，均包含扫地杆。所有水平杆纵横向满拉，不得缺失。
3、根据《关于模板支撑工程可调托撑等有关事项的通知》（闽建质安监总[2014] 166号）规定，可调托撑螺杆伸出钢管顶部不得大于200mm；顶层水平杆中心线 至可调托撑支托板板底的悬臂长度（自由端）不得大于650mm；可调托撑螺杆插 入立杆内的长度不得小于150mm；扫地杆距地面不得大于350mm。
12
广州天力建筑工程有限公司
三、施工技术要求
7、模板支撑与外脚手架应相互独立，不得有任何连接。
返回项目目录
8、标准层施工时，梁板模板应至少配置三套，即某层梁板砼浇筑时，该层往下两 层模板支撑不得拆除，竖向构件侧模应配置两套：根据《福建省建设工程动态监 管办法》、《关于进一步明确福建省建设工程质量安全动态监管办法实施过程中 有关问题的通知》（闽建质安监总[2016] 44号）规定，“混凝土带模养护可以解 决混凝土表面失水过快和内外温差引起的混凝土结构裂缝和混凝土强度降低等问 题，对于竖向主要受力构件没有按规定配置两套及以上模板的，按照《监管办法》 附件1-1第2.2.11条规定予以记分。即上层墙柱梁板混凝土浇筑时，下层墙柱模板 不得拆除，墙柱混凝土带模板养护时间不少于三天。
广州天力建筑工程有限公司
莆田富力尚悦居项目
支模架搭设标准
一、事故案例分析 二、梁板分离定义 三、施工技术要求 四、支模架搭设通病防治
返回总目录
1
广州天力建筑工程有限公司
一、事故案例分析
返回项目目录
2018年6月24日下午16时35分，上海丰和建筑劳务有限公司（以下简称“丰
和公司”）在位于海湾镇碧桂园项目32#楼进行6层屋面混凝土浇筑作业时发 生一起模架坍塌死亡事故，造成1人死亡，2人重伤，7人轻伤，目前直接经济 损失213余万元。

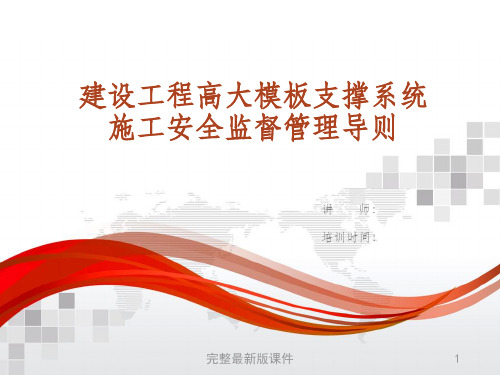

建设工程高大模板支撑系统施工安全监督管理导则ppt课件

建设工程高大模板支撑系统施工安全监督管理导则ppt课件
（七）计算书及相关图纸：验算项目及计算内容包括模板、模板支撑系统的 主要结构强度和截面特征及各项荷载设计值及荷载组合，梁、板模板支撑系 统的强度和刚度计算，梁板下立杆稳定性计算，立杆基础承载力验算，支撑 系统支撑层承载力验算，转换层下支撑层承载力验算等。每项计算列出计算 简图和截面构造大样图，注明材料尺寸、规格、纵横支撑间距。
（一）立柱底部基础应回填夯实； （二）垫木应满足设计要求； （三）底座位置应正确，顶托螺杆伸出长度应符合规定； （四）立柱的规格尺寸和垂直度应符合要求，不得出现偏心荷载； （五）扫地杆、水平拉杆、剪刀撑等设置应符合规定，固定可靠； （六）安全网和各种安全防护设施符合要求。
完整最新版课件
13
4.4、混凝土浇筑
（一）方案是否依据施工现场的实际施工条件编制；方案、构造、计算是否完整、可行； （二）方案计算书、验算依据是否符合有关标准规范； （三）安全施工的基本条件是否符合现场实际情况。
2.2.4 施工单位根据专家组的论证报告，对专项施工方案进行修改完善，并经施工单位 技术负责人、项目总监理工程师、建设单位项目负责人批准签字后，方可组织实施。
理工程师。验收合格，经施工单位项目技术负责人及项目总监理工程师签字后，方可
进入后续工序的施工。
完整最新版课件
9
四、
施工管理
4.1
一般规定
4.2
搭设管理
4.3
使用与检查
4.4
混凝土浇筑
4.5
拆除管理
完整最新版课件
10
4.1、一般规定
u 4.1.1 高大模板支撑系统应优先选用技术成熟的定型化、工具式支撑体系。
测机构进行检测。 3.2.3 采用钢管扣件搭设高大模板支撑系统时，还应对扣件螺栓的紧固力矩进行抽查，抽查 数量应符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130）的规定，对梁底扣件应进 行100%检查。

模板支撑安全技术管理PPT课件

模板支撑安全技术管理PPT课件

死亡人数 事故起数
0 坍、倒塌 模板坍塌 起重机械 高处坠落 其他
死亡人数 42 事故起数 11
事故类型 坍塌倒塌
78
18
模板坍 塌
37
10
起重机 械
.
38
10
高处坠 落
17
5
物体打 击火灾 窒息
212 54
汇总
8
2015年上半年，共发生10起较大事故，其中模板支撑体系坍 塌事故4起，死亡21人，分别占较大事故总数的40.00%和 52.50%；土方坍塌事故4起，死亡12人，分别占较大事故总 数的40.00%和30.00%；钢结构坍塌事故1起，死亡4人，分
插入钢管内的仅有100mm左右，由于伸出钢管顶部的过长，插
入钢管内的又过短，可调支托无法与立杆保证上下同心，承受
偏心荷载。
二是作业人员没有将横楞搁置在可调支托∪型口的中间，或
者没有把搁置∪口内横楞两侧的间隙楔紧，横楞受外力（施工
人员的踩踏、敲击、砼振捣等）的影响容易移动，造成偏向一
侧影响轴心荷载。
三是非标材料使用，如钢管的壁厚不足3.6mm，可调支托螺
②当建筑层高在8～20m时，除应满足上述规定外，还应在纵横向相邻的两 竖向连续式剪刀撑之间增加之字斜撑，在有水平剪刀撑的部位，应在每个剪 刀撑中间处增加一道水平剪刀撑。
③当建筑层高超过20m时，在满足以上规定的基础上，应将所有之字斜撑 全部改为连续式剪刀撑。
.
36
四 周 连 续 式 垂 直 剪 刀 撑
.
13
模板支撑系统组成
设于立杆底部的 垫座；包括固定 底座、可调底座。
底座
插入立杆钢管顶 部，可调节高度
的顶撑。
可调托撑

高支模安全管理PPT课件

高支模安全管理PPT课件
普碳钢管易锈蚀，严重的出现麻坑。 租赁的钢管来路复杂，管壁严重不匀，从
2.6～4.0mm不等，一般为3.0mm。 钢管管端经多次气割或电焊，端面严重不平整，
用作立杆时，在对接扣件处有初弯曲，严重影 响立柱承载力。
22
搭设材料
搭设支架扣件的存在问题
扣件来源杂乱，质量不匀。 劣质扣件进入施工现场。 旧扣件的螺栓有滑丝，仍勉强使用
2006年9月1日23时30分左右，****一建筑 工地****局一公司施工单位在捣制会所工程塔楼 顶混凝土时，11米高的高支模失去稳定性，90 多平方米的楼板坍塌，正在施工的6名工人被压 埋。相关部门立即展开抢救行动，但仍有3人死 亡、3人受伤。
17
2007年2月12日下午15时35分，****图书馆二期工 程屋面模板支撑系统突然坍塌，造成7人死亡、3人重伤、4 人轻伤的重大安全事故，建设部2007年2月15日通报。2 月12日下午，广东省****集团有限公司混凝土作业班组正 在浇筑*****图书馆二期工程演讲厅舞台屋面混凝土，15时 35分，屋面模板支撑体系突然坍塌，坍塌高度约24米，坍 塌面积约450平方米，混凝土作业班组人员从作业面坠落并 被埋。
23
模板支架的基本形式
国外用钢管可调支撑的支模
24
门式钢管支架的基本受力性能
模板支架的基本形式
国内用钢管门架的支模，顶部用可调托，轴心受力
25
门式钢管支架的基本受力性能
模板支架的基本形式
南京****桥采用钢管门架的支模，顶部用可调托，轴心受力
26
扣件钢管支架的基本受力性能
模板支架的基本形式
48
***立交卡子门段跨越原高架桥桥面的模板 支架，有安全隐患
49
***事故三角论

模板及支撑体系质量控制措施课件pptx

模板及支撑体系质量控制措施课件pptx

施工问题及解决方案
总结词
施工问题主要涉及施工过程中出现的 操作不规范、质量不达标等问题，可 能导致安全事故和质量问题。
施工操作不规范
应加强施工人员的培训和教育，提高 施工技能和安全意识，确保施工过程 中操作规范、准确。
施工质量不达标
应建立严格的质量检验制度，加强过 程控制和验收管理，确保施工质量符 合设计要求和规范标准。
合设计要求。
强度检测
通过试验机等设备对模板及支 撑体系的承载能力进行检测，
确保其满足使用要求。
无损检测
利用超声波、射线等技术对模 板及支撑体系内部进行检测， 以发现潜在的缺陷或损伤。
质量评估标准
国家标准
根据国家相关标准，如《建筑施 工模板安全技术规范》、《建筑 施工扣件式钢管脚手架安全技术
规范》等，制定评估标准。
经验三
注重施工过程的质量控制，严格按照技术规 范和设计要求进行施工。
经验四
加强质量检测和验收工作，及时发现和解决 存在的质量问题。
THANKS
谢谢您的观看
。
总结词
设计问题主要涉及模板及支撑体系 的设计不合理或不符合规范，可能
导致施工困难或安全问题。
A
B
C
D
设计变更未经审核
应建立严格的设计变更审核制度，任何设 计变更必须经过专业人员审核和批准，确 保变更的科学性和合理性。
设计方案不符合规范
应严格按照相关规范和标准进行设计，确 保设计方案符合安全、环保和质量要求。
加强模板及支撑体系的质量控制，有 助于提高企业的竞争力，树立良好的 企业形象。
降低安全风险
通过质量控制措施，减少模板及支撑 体系在施工过程中可能出现的安全隐 患，降低安全事故发生的概率。

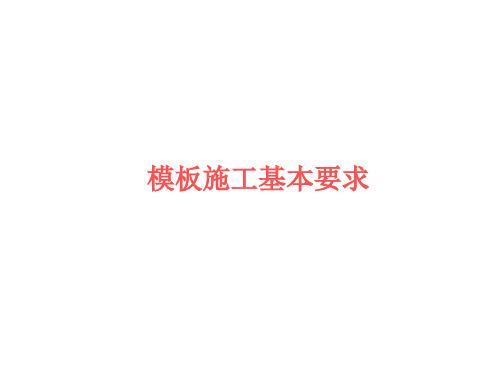

现浇结构工程项目模板支撑体系施工基本要求PPT课件

现浇结构工程项目模板支撑体系施工基本要求PPT课件
④纵向加固钢管与休息平台支模架相连，防止浇筑砼时踢板 变形。
2、堵头板侧边应过刨确 保平直，采用硬拼安装。
如模板有损耗时采用双面 胶防止漏浆。
3、堵头板采用内夹墙面 模板，外部背楞方木或钢 管加固方式安装。
4、墙面离堵头板10cm处， 安装对拉螺杆。
要点一
剪力墙堵头板 边10cm处，安 装对拉螺杆。
Φ48双钢管 (1)
对拉螺杆
方木 模板
(2)
1、（1）号对拉螺杆适用于剪力墙堵头板加固； 2、（2）号对拉螺杆适用于L、T、形转角
4、墙梁节点
1、梁墙交接处、梁底模在墙堵头板上方。与堵头板内表面 平齐。 2、采用墙板夹堵头板的支模方式。 3、堵头板与梁底板处加固安装与墙板阴角处安装加固方式 相同，梁底板端头横向设置方木
5、外围梁加固要求
1、梁外侧模板钻螺 杆洞 2、梁内放水泥支撑 条控制梁截面尺寸 3、穿入螺杆，垫片 部位钉好铁钉固定 螺杆
2、普通梁支模图
定型卡具：是一种利用施工现场废旧材料制作而成的定型化建筑用具，使用方法 快捷，不仅能节省工作时间，提高工作效率，更能有效保证构件截面尺寸正确。
3、龙骨设置
墙、板与梁、板水平 木龙骨通长设置
1、搁置梁底板的主龙骨 宜加固在横向水平杆上， 便于梁侧模加固，或在梁 底加设梁卡具，间距不大 于600mm。 2、梁侧模上端水平木龙 骨应与墙板连续设置或设 企口连接，不应断开； 3、平板铺设前应对剪力 墙、梁模板标高利用主筋 上的50线进行复核。
所有的外围一圈全部 设置通长方木，以保 证外围板通线。
Байду номын сангаас、剪力墙支模要求
1、总体要求
1、模板周转时表面及侧边进行 彻底清理，涂模剂涂刷均匀； 2、龙骨厚度一致，平直无变形， 间距净空不应大于150mm，通 长设置。 3、最下排对拉螺杆离板面不宜 大于200mm，最上排对拉螺杆 离板底不宜大于250mm；对拉 螺杆应做到下密上宽原则，底部 两道对拉螺杆必须采用双螺母安 装。 4、墙板四周均应钉木龙骨一道， 增强刚度，便于加固。 5、墙板支模墙可对地面进行找 平，确保墙板标杆的准确。

模板支架系统安全质量管理PPT课件


置，支架顶层应设置水平剪刀撑，水平剪刀撑宜按每4.5～
6m网格设置；
第39页/共50页
• 6在立柱底距地面200 mm高处，沿纵横水平方向应按纵下横
上的次序设置扫地杆；
• 7应由考核合格的专业架子工搭设。
• 现浇多层、高层建筑楼板的模板支架体系应符 合下列要求：
• 1上、下楼层模板支架的立柱宜上下对齐；
建筑施工模板安全技术规范 砼结构工程施工规范（送审稿) 住宅工程质量通病控制标准 高大模板支撑系统相关管理规定
第1页/共50页
《建筑施工模板安全技术规范》
JGJ162-2008
第2页/共50页
6 模板构造与安装
6.1 一般规定 6.2 支架立柱构造与安装 6.3 普通模板构造与安装 6.4 爬升模板构造与安装（略） 6.5 飞模构造与安装（略）
1 木立柱宜选用整料，当不能满足要求时，立柱的接头不
宜超过1个，并应采取对接夹板接头方式。立柱底部可采
用垫块垫高，但不得采用单码砖垫高，垫高高度不得超过
300mm。
2 木立柱底部与垫木之间应设置硬木对角楔调整标高，并
应用铁钉将其固定在垫木上。
3 木立柱间距、扫地杆、水平拉杆、剪刀撑的设置应符合
本规范第条的规定，严禁使用板皮替代规定的拉杆。
剪刀撑之间 加设之字撑
第31页/共50页
10m
4.5 6m
10m
4.5 6m
图6.2.4-2 剪刀撑布置图（二）
4.5 6m
10m
4.5 6m
剪支 刀撑 撑高 设度 置在
情 况 下
8~20m
四周连续式垂直剪刀撑
10m
连续剪刀撑
竖向连续式剪刀撑
竖向剪刀撑底部和 顶部加设水平剪刀 撑

模板支撑体系安全管理教材(PPT 50张)


中铁三局集团有限公司
知行合一 永争第一
三、满堂支架体系施工安全技术要求
可调底座、顶托的要求 可调底座伸出长度不应超过300mm； 可调顶托长度不应超过200mm。 抱柱装置设置要求 高大作业平台支架在扫天杆位置设置1道，高大模板 支架紧贴梁底设1道。 在危险区域HD范围以内沿柱高，每步水平杆均抱柱
2、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸 出端或立杆上，旋转扣件中心线至主节点的距离不宜大于 150mm。 3、剪刀撑斜杆的接长必须采用搭接，搭接长度不小于700mm且 不少于3个扣件连接。
中铁三局集团有限公司
知行合一 永争第一
三、满堂支架体系施工安全技术要求
人行通道及作业平台搭设安全技术要求： 严格按照施工方案设置人行通道与作业平台 作业平台栏杆高度1.2m,上满铺脚手板。人行通道四周应采 用绿网封闭防护，并挂设安全警示牌，防止人员物体打击事 故。 满堂支架翼缘板两侧及平台两端设置1.2米高的防护栏杆。斜 道外侧按规定设置剪刀撑，并用密目式安全网全封闭。 安全网挂设安全技术要求： 购买的安全网必须是合格产品，具备厂家生产许可证、产品 合格证、检验合格报告单、建筑安全监督管理部门颁发的产 品准用证。 满堂支架顶与墩身之间空隙，设置一道安全平网（大眼网）， 要求挂设平整，绑扎牢固。 安全网在现场挂设后必须做冲击试验，经检验合格后方可正 式投入使用。
中铁三局集团有限公司
知行合一 永争第一
四、满堂支架施工危险源辨识
潜在危险危害因素 基础承载力不足 脚手架立杆垂直度不规范 脚手架横杆不平 剪刀撑不通长 剪刀撑设置不规范 脚手架不牢固 拉网立挂不牢固 支架承载力不足 抗剪能力差 支架承载力不足 可能导致的事故 上部结构垮塌 上部结构垮塌 上部结构垮塌 上部结构垮塌 上部结构垮塌 支架垮塌 高空落物砸伤 上部结构垮塌 支架垮塌 支架垮塌

建筑工程模板支撑体系ppt课件

16
附件 计算书及相关图纸：验算项目及计算内容包括模板、模板支撑系统的主要结构强度和截面特 征及各项荷载设计值及荷载组合，梁、板模板支撑系统的强度和刚度计算，梁板下立杆稳定 性计算，立杆基础承载力验算，支撑系统支撑层承载力验算，转换层下支撑层承载力验算等。 每项计算列出计算简图和截面构造大样图，注明材料尺寸、规格、纵横支撑间距。 附图包括支模区域立杆、纵横水平杆平面布置图，支撑系统立面图、剖面图，水平剪刀撑布 置平面图及竖向剪刀撑布置投影图，梁板支模大样图，支撑体系监测平面布置图及连墙件布 设位置及节点大样图等。
4. 含水率：
5%～13%；
5. 密度：
450～880（kg/m3）。
6. 弹性模量：
4.5×103～11.5×103 N/mm2。
10
扣件：采用可锻铸铁或铸钢制作，符合《钢管脚手架扣件》GB 15831的规定,扣件在 螺栓拧紧扭力矩达到65N ·m时，不得发生破坏。
可调托撑螺杆外径不得小于36mm，可调托撑的螺杆与支架托板焊接应牢固，焊缝高 度不得小于6mm；可调托撑螺杆与螺母旋合长度不得少于5扣，螺母厚度不得小于 30mm。 可调托撑受压承载力设计值不应小于40kN，支托板厚不应小于5mm。
27
吊模支撑方式
做法说明
1.根据设计图纸要求预制下口预制砼块作为支撑。 2.对于吊模较长（大于3米）的部位要求拉通线加固定位。 3.对于厨卫降标高较小的部位采用定型钢矩管支设。
采用成品卡扣式 的钢矩管加固
28
模板检测
做法说明 1. 模板拼缝应不漏浆，大于2mm缝嵌贴发泡条处理，模板拉杆孔也要采用专用的塑料堵孔片进行封堵。 2. 楼层顶板模板标高必须进行平整度及标高检测，合格后进行下道工序施工。
24

模板支撑体系安全标准化管理

模板支撑体系安全标准化管理模板支撑体系安全标准化管理一、扣件式钢管模板支撑架的构造要求：1、扫地杆、水平拉杆、剪刀撑宜采用?48.3mm×3.6mm钢管，用扣件与钢管立杆扣牢。

扫地杆、水平杆宜采用搭接，剪刀撑应采用搭接，搭接长度不得小于1000mm，并应采用不少于2个旋转扣件分别在离杆端不小于100mm处进行固定。

2、立杆接长严禁搭接，必须采用对接扣件连接，相邻两立杆的对接接头不得在同步内，且对接接头沿竖向错开的距离不宜小于500mm，各接头中心距主节点不宜大于步距的1/3。

严禁将上段的钢管立杆与下段钢管立杆错开固定在水平拉杆上。

3、当在立杆底部或顶部设置可调托座时，其调节螺杆的伸缩长度不应大于200㎜。

4、立杆的纵横杆距离不应大于1200㎜。

对高度超过8m，或跨度超过18m，或施工总荷载大于15KN/㎡，或集中线荷载大于20KN/m 的模板支架，立杆的纵横距离除满足设计要求外，不应大于900㎜。

5、模板支架步距，应满足设计要求，且不应大于1.8m。

6、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。

每步的纵、横向水平杆应双向拉通。

7、模板支架应按下列规定设置剪刀撑：1）模板支架四周应满布竖向剪刀撑，中间每隔四排立杆设置一道纵、横向竖向剪刀撑，由底至顶连续设置；2）模板支架四边与中间每隔4排立杆从顶层开始向下每隔2步设置一道剪刀撑。

3）钢管立柱底部应设厚度不小于50mm的垫木和底座，顶部宜采用可调支托，U形支托与楞梁两侧间如有间隙，必须楔紧，其螺杆伸出钢管顶部不得大于200mm，螺杆外径与立柱钢管内径的间隙不得大于3mm。

4）在立柱底距地面200mm高处，沿纵横水平方向应按纵下横上的程序设扫地杆。

当立柱底部不在同一高度时，高处的纵向扫地杆应向低处延长不少于2跨，高低差不得大于1m，立柱距边坡上方边缘不得小于0.5m。

5）可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。

扫地杆与顶部水平拉杆之间的间距，在满足模板设计所确定的水平拉杆步距要求条件下，进行平均分配确定步距后，在每一步距处纵横向应各设一道水平拉杆。
