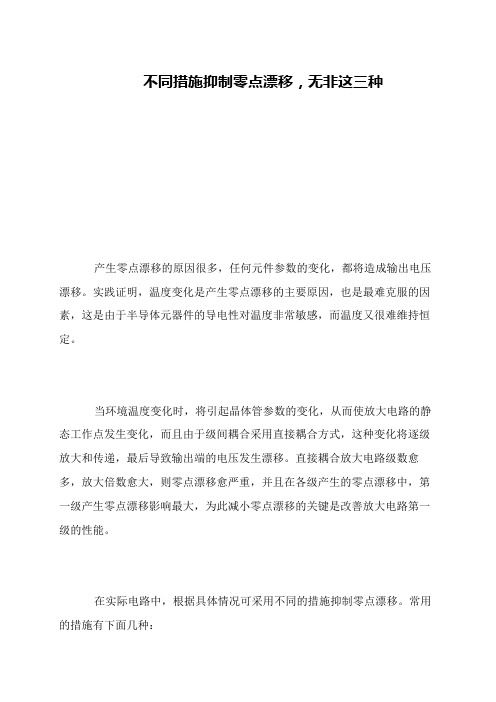

产生零点漂移的原因很多，任何元件参数的变化，都将造成输出电压漂移。
实践证明，温度变化是产生零点漂移的主要原因，也是最难克服的因素，这是由于半导体元器件的导电性对温度非常敏感，而温度又很难维持恒定。
当环境温度变化时，将引起晶体管参数的变化，从而使放大电路的静态工作点发生变化，而且由于级间耦合采用直接耦合方式，这种变化将逐级放大和传递，最后导致输出端的电压发生漂移。
直接耦合放大电路级数愈多，放大倍数愈大，则零点漂移愈严重，并且在各级产生的零点漂移中，第一级产生零点漂移影响最大，为此减小零点漂移的关键是改善放大电路第一级的性能。
在实际电路中，根据具体情况可采用不同的措施抑制零点漂移。
常用的措施有下面几种：。

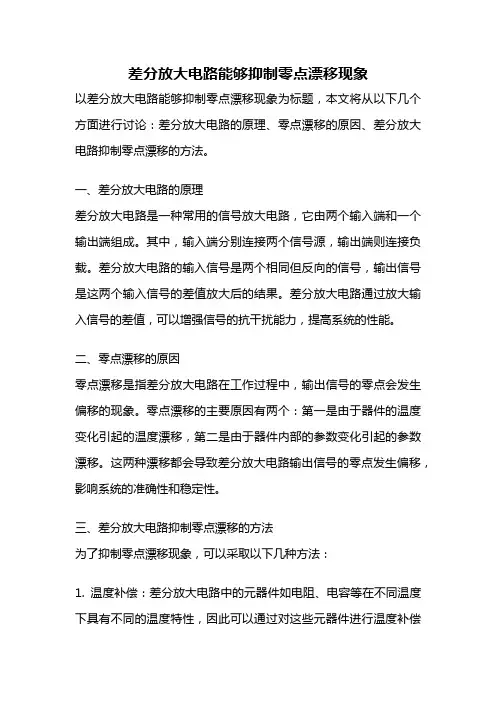

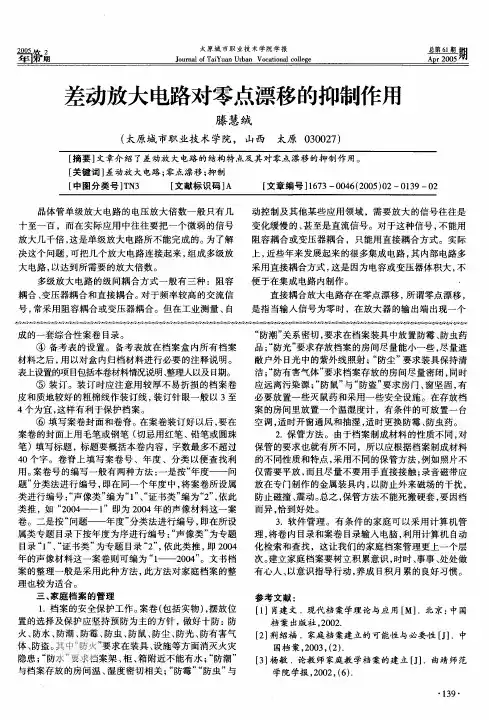

差分放大电路能够抑制零点漂移现象以差分放大电路能够抑制零点漂移现象为标题，本文将从以下几个方面进行讨论：差分放大电路的原理、零点漂移的原因、差分放大电路抑制零点漂移的方法。
一、差分放大电路的原理差分放大电路是一种常用的信号放大电路，它由两个输入端和一个输出端组成。
其中，输入端分别连接两个信号源，输出端则连接负载。
差分放大电路的输入信号是两个相同但反向的信号，输出信号是这两个输入信号的差值放大后的结果。
差分放大电路通过放大输入信号的差值，可以增强信号的抗干扰能力，提高系统的性能。
二、零点漂移的原因零点漂移是指差分放大电路在工作过程中，输出信号的零点会发生偏移的现象。
零点漂移的主要原因有两个：第一是由于器件的温度变化引起的温度漂移，第二是由于器件内部的参数变化引起的参数漂移。
这两种漂移都会导致差分放大电路输出信号的零点发生偏移，影响系统的准确性和稳定性。
三、差分放大电路抑制零点漂移的方法为了抑制零点漂移现象，可以采取以下几种方法：1. 温度补偿：差分放大电路中的元器件如电阻、电容等在不同温度下具有不同的温度特性，因此可以通过对这些元器件进行温度补偿来抑制零点漂移。
常见的方法是使用温度传感器监测环境温度，并通过反馈电路来调整差分放大电路的工作参数，以实现零点的稳定。
2. 零点校准：差分放大电路中的漂移主要是由于器件内部参数的变化引起的，因此可以通过零点校准来抵消这些漂移。
具体方法是在差分放大电路的输入端添加一个可调的直流电压源，通过调节该电压源的输出，使得输出信号的零点保持在期望的位置。
3. 选择合适的元器件：差分放大电路中的元器件对零点漂移有很大的影响。
因此，在设计差分放大电路时，应选择具有稳定性好、温度特性良好的元器件，以减小零点漂移的发生。
4. 优化电路结构：差分放大电路的电路结构也会影响零点漂移的程度。
合理的电路结构设计可以减小信号的漂移，提高系统的稳定性。
例如，采用差分对称结构可以减小零点漂移的影响。

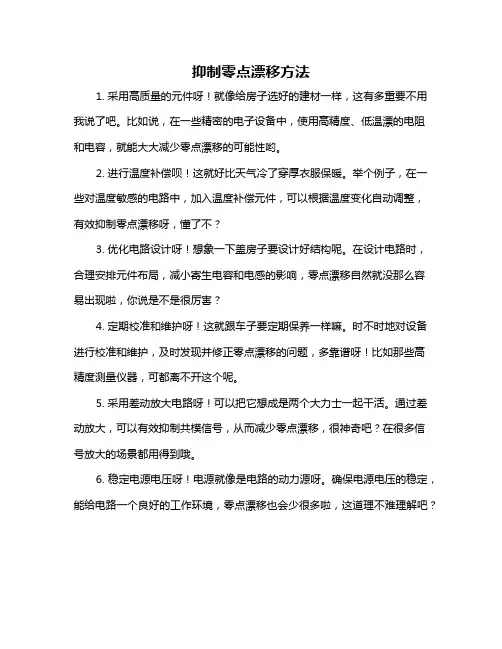

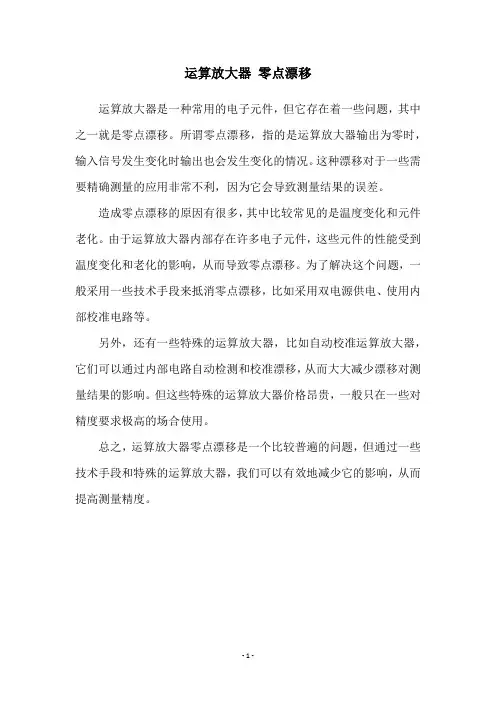

抑制零点漂移方法
1. 采用高质量的元件呀！就像给房子选好的建材一样，这有多重要不用我说了吧。
比如说，在一些精密的电子设备中，使用高精度、低温漂的电阻和电容，就能大大减少零点漂移的可能性哟。
2. 进行温度补偿呗！这就好比天气冷了穿厚衣服保暖。
举个例子，在一些对温度敏感的电路中，加入温度补偿元件，可以根据温度变化自动调整，有效抑制零点漂移呀，懂了不？
3. 优化电路设计呀！想象一下盖房子要设计好结构呢。
在设计电路时，合理安排元件布局，减小寄生电容和电感的影响，零点漂移自然就没那么容易出现啦，你说是不是很厉害？
4. 定期校准和维护呀！这就跟车子要定期保养一样嘛。
时不时地对设备进行校准和维护，及时发现并修正零点漂移的问题，多靠谱呀！比如那些高精度测量仪器，可都离不开这个呢。
5. 采用差动放大电路呀！可以把它想成是两个大力士一起干活。
通过差动放大，可以有效抑制共模信号，从而减少零点漂移，很神奇吧？在很多信号放大的场景都用得到哦。
6. 稳定电源电压呀！电源就像是电路的动力源呀。
确保电源电压的稳定，能给电路一个良好的工作环境，零点漂移也会少很多啦，这道理不难理解吧？
7. 使用屏蔽措施呀！就好像给容易受干扰的东西罩个保护罩。
对敏感电路进行屏蔽，可以减少外界干扰对零点漂移的影响哟，可别小瞧了这个办法呀！
总之，抑制零点漂移的方法有很多，我们要根据具体情况选择合适的方法，这样才能让我们的电子设备稳定可靠地工作呀！。
![03 典型差分放大电路组成及抑制零漂的原理[7页]](https://img.taocdn.com/s1/m/84b46a2d905f804d2b160b4e767f5acfa1c7832a.png)

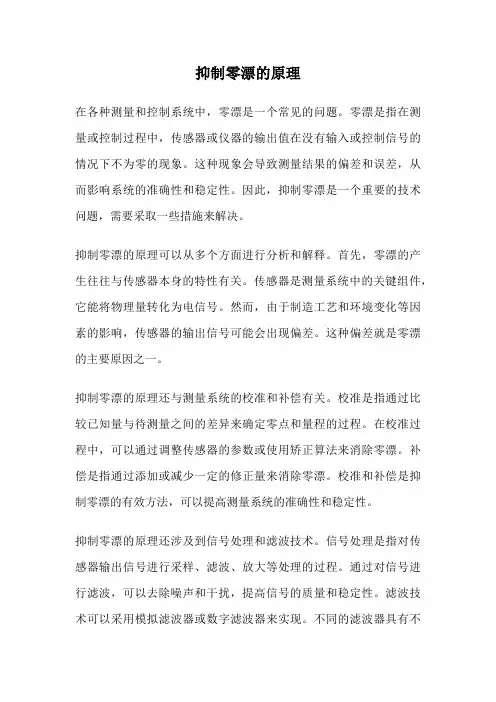

抑制零漂的原理在各种测量和控制系统中，零漂是一个常见的问题。
零漂是指在测量或控制过程中，传感器或仪器的输出值在没有输入或控制信号的情况下不为零的现象。
这种现象会导致测量结果的偏差和误差，从而影响系统的准确性和稳定性。
因此，抑制零漂是一个重要的技术问题，需要采取一些措施来解决。
抑制零漂的原理可以从多个方面进行分析和解释。
首先，零漂的产生往往与传感器本身的特性有关。
传感器是测量系统中的关键组件，它能将物理量转化为电信号。
然而，由于制造工艺和环境变化等因素的影响，传感器的输出信号可能会出现偏差。
这种偏差就是零漂的主要原因之一。
抑制零漂的原理还与测量系统的校准和补偿有关。
校准是指通过比较已知量与待测量之间的差异来确定零点和量程的过程。
在校准过程中，可以通过调整传感器的参数或使用矫正算法来消除零漂。
补偿是指通过添加或减少一定的修正量来消除零漂。
校准和补偿是抑制零漂的有效方法，可以提高测量系统的准确性和稳定性。
抑制零漂的原理还涉及到信号处理和滤波技术。
信号处理是指对传感器输出信号进行采样、滤波、放大等处理的过程。
通过对信号进行滤波，可以去除噪声和干扰，提高信号的质量和稳定性。
滤波技术可以采用模拟滤波器或数字滤波器来实现。
不同的滤波器具有不同的特性和应用范围，可以根据具体的需求选择合适的滤波器。
抑制零漂的原理还与环境的影响有关。
环境因素如温度、湿度、压力等都会对传感器的性能产生影响。
在设计和使用测量系统时，需要考虑到环境因素的影响，并采取相应的措施来抑制零漂。
例如，可以使用温度补偿技术来消除温度变化引起的零漂。
抑制零漂的原理涉及到多个方面，包括传感器特性、校准和补偿、信号处理和滤波技术以及环境因素的影响等。
通过综合应用这些原理，可以有效地抑制零漂，提高测量系统的准确性和稳定性。
在实际应用中，需要根据具体的需求和条件选择合适的方法和技术，以达到最佳的抑制效果。

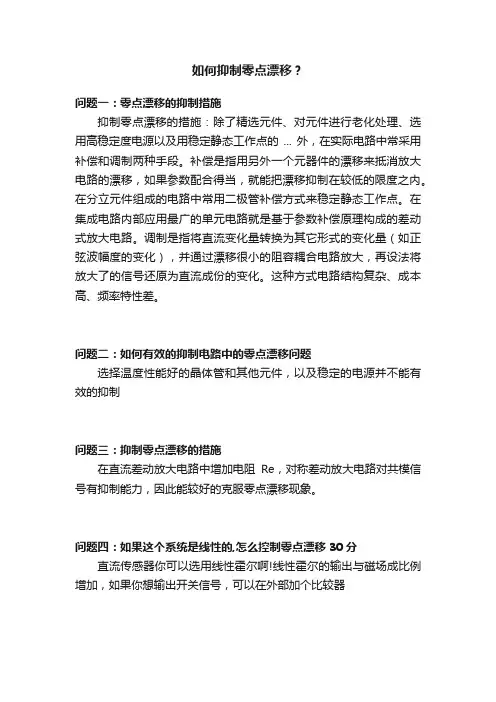

如何抑制零点漂移？问题一：零点漂移的抑制措施抑制零点漂移的措施：除了精选元件、对元件进行老化处理、选用高稳定度电源以及用稳定静态工作点的 ... 外，在实际电路中常采用补偿和调制两种手段。
