压力变送器零点漂移处理方法压力变送器是现代工业生产中常用的一种仪器,用于测量和转换压力信号。
然而,在长期使用过程中,由于各种原因,压力变送器的零点可能会发生漂移,导致测量的不准确。
为了确保压力变送器的正常工作和精确测量,需要对零点漂移进行处理。
本文将介绍压力变送器零点漂移的原因和处理方法。
让我们了解一下什么是压力变送器的零点漂移。
压力变送器的零点是指在无压力作用时输出信号的数值,一般为零。
然而,由于压力变送器内部元件的老化、温度变化、机械振动等因素的影响,零点可能会发生偏移,即输出信号不为零。
这就是零点漂移的现象,它会导致压力测量的误差。
那么,造成压力变送器零点漂移的原因是什么呢?首先,温度变化是主要的原因之一。
温度的变化会导致压力变送器内部元件的热胀冷缩,从而引起零点的偏移。
其次,压力变送器的老化也是导致零点漂移的重要原因。
长时间使用后,压力变送器内部的传感器、电路等元件会发生老化,失去原有的精确性。
另外,机械振动、湿度变化等环境因素也可能对压力变送器的零点产生影响。
针对压力变送器零点漂移的处理方法有多种。
首先,可以通过定期校准来修正零点漂移。
校准可以通过专业的仪器进行,将压力变送器的输出信号与已知的标准压力进行比较,从而确定零点的准确数值,并进行相应的调整。
其次,可以采用零点自动校正的技术来处理零点漂移。
这种技术通过内部的智能算法,根据压力变送器的工作情况和环境因素,自动调整零点,使其保持在正确的数值范围内。
还可以采取一些预防措施,减少零点漂移的发生。
首先,要注意压力变送器的安装位置和环境条件。
避免将其安装在高温、潮湿、振动较大的地方,以减少环境因素对零点的影响。
其次,要定期清洁和保养压力变送器,确保其内部元件的正常工作。
此外,还可以采用温度补偿和抗振动技术来提高压力变送器的稳定性和精确度。
压力变送器的零点漂移是工业生产中常见的问题,需要及时处理。
通过定期校准、自动校正和预防措施,可以有效地减少零点漂移的影响,确保压力变送器的正常工作和精确测量。

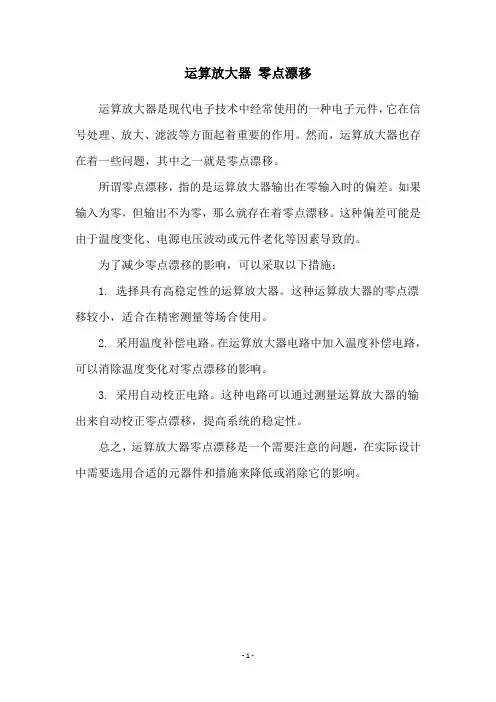

运算放大器零点漂移
运算放大器是现代电子技术中经常使用的一种电子元件,它在信号处理、放大、滤波等方面起着重要的作用。
然而,运算放大器也存在着一些问题,其中之一就是零点漂移。
所谓零点漂移,指的是运算放大器输出在零输入时的偏差。
如果输入为零,但输出不为零,那么就存在着零点漂移。
这种偏差可能是由于温度变化、电源电压波动或元件老化等因素导致的。
为了减少零点漂移的影响,可以采取以下措施:
1. 选择具有高稳定性的运算放大器。
这种运算放大器的零点漂移较小,适合在精密测量等场合使用。
2. 采用温度补偿电路。
在运算放大器电路中加入温度补偿电路,可以消除温度变化对零点漂移的影响。
3. 采用自动校正电路。
这种电路可以通过测量运算放大器的输出来自动校正零点漂移,提高系统的稳定性。
总之,运算放大器零点漂移是一个需要注意的问题,在实际设计中需要选用合适的元器件和措施来降低或消除它的影响。
- 1 -。

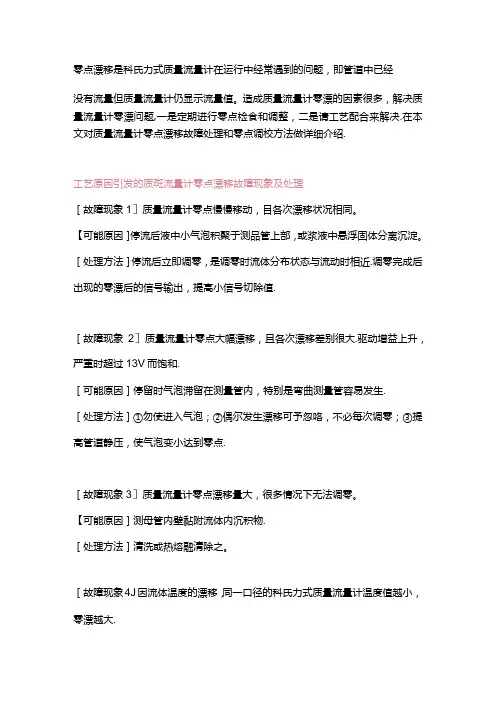

零点漂移是科氏力式质量流量计在运行中经常遇到的问题,即管道中已经没有流量但质量流量计仍显示流量值。
造成质量流量计零漂的因素很多,解决质量流量计零漂问题,一是定期进行零点检食和调整,二是请工艺配合来解决.在本文对质量流量计零点漂移故障处理和零点调校方法做详细介绍.工艺原因引发的质斑流量计零点漂移故障现象及处理[故障现象1]质量流量计零点慢慢移动,目各次漂移状况相同。
【可能原因]停流后液中小气泡积聚于测品管上部,或浆液中悬浮固体分离沉淀。
[处理方法]停流后立即调零,是调零时流体分布状态与流动时相近.调零完成后出现的零漂后的信号输出,提高小信号切除值.[故障现象2]质量流量计零点大幅漂移,且各次漂移差别很大.驱动增益上升,严重时超过13V而饱和.[可能原因]停留时气泡滞留在测量管内,特别是弯曲测量管容易发生.[处理方法]①勿使进入气泡;②偶尔发生漂移可予忽咯,不必每次调零;③提高管道静压,使气泡变小达到零点.[故障现象3]质量流量计零点漂移量大,很多情况下无法调零。
【可能原因]测母管内壁黏附流体内沉积物.[处理方法]清洗或热熔融清除之。
[故障现象4J因流体温度的漂移,同一口径的科氏力式质量流量计温度值越小,零漂越大.[可能原因]液体温度变化。
[处理方法]①以实际使用测比时温度调零;②停流时温度变化形成的零漂,不予处理;③测量温度相差1℃时再调零.[故障现象5]质量流量计零点不稳定,但移动量很小.【可能原因]管道有振动.[处理方法]很多情况不产生测量误差,可以不予处理。
[故障现象6]温度变动形成应力变化,质量流量计传感器前后机械原因形成应力变化.[可能原因]流量传感器所受的应力变化。
[处理方法[①出入口中任一处换装柔性连接管;②若出入口设舌橡胶软管,在传感器与软管之间,置2个以上支撑点.[故障现象7]质量流量计零点漂移[可能原因]液体密度与原调零时密度有差别.[处理方法]密度相差±0∙1.g∕cm3以内,影响测量值很小,超过此值即以最[故障现象8]压力变化造成液体微量流动.[可能原因]停液时管道中滞留气体因压力变化而膨胀或收缩,使液体移动。

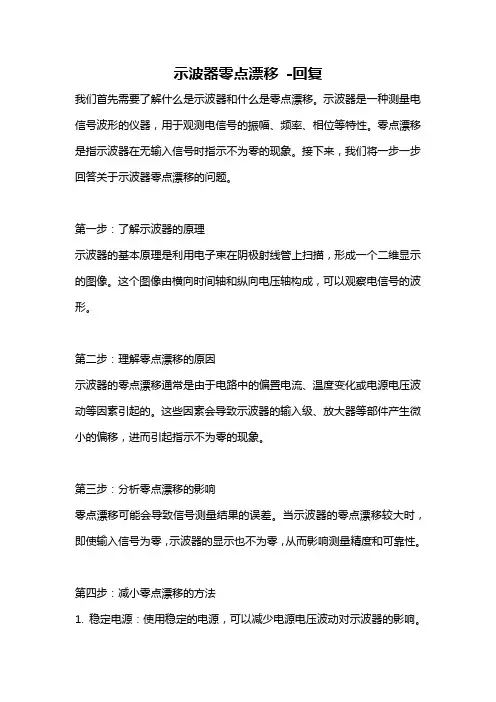

示波器零点漂移-回复我们首先需要了解什么是示波器和什么是零点漂移。
示波器是一种测量电信号波形的仪器,用于观测电信号的振幅、频率、相位等特性。
零点漂移是指示波器在无输入信号时指示不为零的现象。
接下来,我们将一步一步回答关于示波器零点漂移的问题。
第一步:了解示波器的原理示波器的基本原理是利用电子束在阴极射线管上扫描,形成一个二维显示的图像。
这个图像由横向时间轴和纵向电压轴构成,可以观察电信号的波形。
第二步:理解零点漂移的原因示波器的零点漂移通常是由于电路中的偏置电流、温度变化或电源电压波动等因素引起的。
这些因素会导致示波器的输入级、放大器等部件产生微小的偏移,进而引起指示不为零的现象。
第三步:分析零点漂移的影响零点漂移可能会导致信号测量结果的误差。
当示波器的零点漂移较大时,即使输入信号为零,示波器的显示也不为零,从而影响测量精度和可靠性。
第四步:减小零点漂移的方法1. 稳定电源:使用稳定的电源,可以减少电源电压波动对示波器的影响。
2. 保持稳定的环境温度:温度变化会导致示波器的电路元件产生漂移。
通过保持稳定的环境温度,可以减小零点漂移。
3. 校准示波器:定期校准示波器,以减小零点漂移的影响。
4. 使用高质量的示波器:高质量的示波器通常具有较低的零点漂移,可以提高测量精度。
第五步:解决示波器零点漂移的实际案例以某示波器零点漂移为例,我们可以采取以下步骤来解决该问题:1. 检查示波器的电源:确认电源电压稳定,是否有电源干扰等问题。
2. 检查示波器的接地情况:确保示波器的接地良好,减少引入的外界干扰。
3. 校准示波器:通过校准示波器,调整示波器的零点漂移,使其显示准确。
4. 检查示波器的工作环境:确认示波器的工作环境温度稳定,并排除可能产生热量的因素。
5. 更换示波器:如果以上方法无法解决问题,考虑更换高质量、稳定性更好的示波器。
第六步:总结和注意事项零点漂移是示波器常见的问题,我们需要了解示波器的原理,分析零点漂移的原因,并采取相应的措施减少其影响。
超声流量计零点漂移的测量误差分析及校正策略超声流量计是一种常用的流量测量仪器,其具有测量精度高、无压降、易安装等优点,然而在使用过程中,由于各种原因,会出现零点漂移现象,导致测量结果偏离真实值,影响数据准确性。
因此,对超声流量计零点漂移进行误差分析及校正显得尤为重要。
一、零点漂移的成因超声流量计零点漂移的主要成因包括:1. 温度变化:由于环境温度的变化会引起传感器的温度变化,进而影响超声波传播速度,导致零点漂移。
2. 介质变化:介质的密度、粘度等参数的变化也会对超声波传播速度产生影响,从而影响流量计的零点。
3. 电磁干扰:外部电磁场的变化会影响超声波信号的传输,导致测量误差。
二、测量误差分析对超声流量计零点漂移进行误差分析,需要通过实际测量数据进行分析。
首先,利用标准的流量计进行校准,获取不同工况下的零点偏移量。
然后,通过测量环境温度、介质参数、电磁场等因素的变化情况,找出导致零点漂移的主要原因。
最后,结合实际测量数据,计算出零点漂移的具体数值,进行误差分析。
三、校正策略针对超声流量计零点漂移的误差,我们可以采取以下校正策略:1. 温度补偿:通过安装温度传感器,实时监测环境温度变化,对测量结果进行相应的温度补偿,减少温度变化对零点的影响。
2. 参数修正:根据介质参数的变化,对超声流量计的参数进行修正,使其适应不同介质的测量需求。
3. 环境优化:通过改善测量环境,减少外部电磁干扰对超声波传输的影响,提高测量精度。
4. 定期维护:定期对超声流量计进行维护保养,清洁传感器表面、校正参数等,保证测量精度稳定。
通过以上校正策略的采取,可以有效减少超声流量计零点漂移带来的误差,提高测量准确性,保证数据的有效性。
综上所述,对超声流量计零点漂移进行测量误差分析及校正策略的研究,有利于提高超声流量计的测量精度和稳定性,确保其在实际工程应用中的准确可靠性。
希望以上内容能够对您有所帮助。
感谢阅读!。

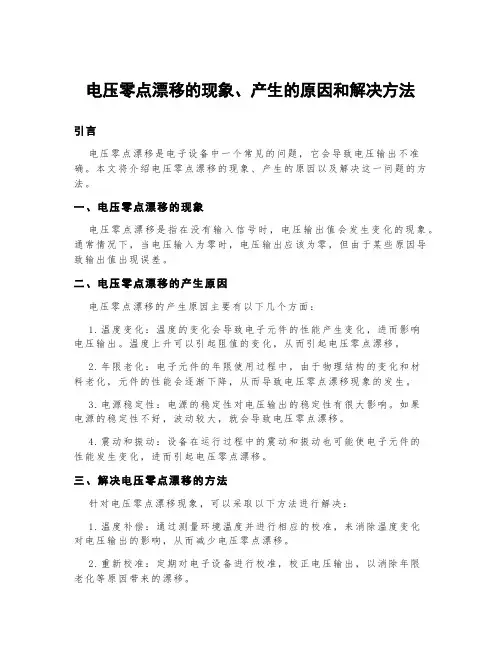

电压零点漂移的现象、产生的原因和解决方法引言电压零点漂移是电子设备中一个常见的问题,它会导致电压输出不准确。
本文将介绍电压零点漂移的现象、产生的原因以及解决这一问题的方法。
一、电压零点漂移的现象电压零点漂移是指在没有输入信号时,电压输出值会发生变化的现象。
通常情况下,当电压输入为零时,电压输出应该为零,但由于某些原因导致输出值出现误差。
二、电压零点漂移的产生原因电压零点漂移的产生原因主要有以下几个方面:1.温度变化:温度的变化会导致电子元件的性能产生变化,进而影响电压输出。
温度上升可以引起阻值的变化,从而引起电压零点漂移。
2.年限老化:电子元件的年限使用过程中,由于物理结构的变化和材料老化,元件的性能会逐渐下降,从而导致电压零点漂移现象的发生。
3.电源稳定性:电源的稳定性对电压输出的稳定性有很大影响。
如果电源的稳定性不好,波动较大,就会导致电压零点漂移。
4.震动和振动:设备在运行过程中的震动和振动也可能使电子元件的性能发生变化,进而引起电压零点漂移。
三、解决电压零点漂移的方法针对电压零点漂移现象,可以采取以下方法进行解决:1.温度补偿:通过测量环境温度并进行相应的校准,来消除温度变化对电压输出的影响,从而减少电压零点漂移。
2.重新校准:定期对电子设备进行校准,校正电压输出,以消除年限老化等原因带来的漂移。
3.使用稳定的电源:选择稳定性好的电源,确保电源输出的稳定性,从而减少电压零点漂移的可能性。
4.防震措施:对设备进行一定的防震设计,降低震动和振动对电子元件的影响,减少电压零点漂移。
结论电压零点漂移是电子设备中常见的问题,会导致电压输出不准确。
温度变化、年限老化、电源稳定性以及震动振动等因素都可能引起电压零点漂移。
为解决这一问题,可采取温度补偿、重新校准、使用稳定的电源和防震措施等方法。
通过合理的措施,可以减少电压零点漂移现象,确保电子设备的准确性和稳定性。
零点漂移
1.概念
直接耦合:后级输入与
前级输出直接连接在一
起。
直接耦合的放大电
路既能放大交流信号,
也可以放大缓慢变化的信号。
一些微弱的变化缓慢的非周期电信号(如经传感器处理过的物理信号)不能通过耦合电容逐级传递,所以必须采用直接耦合方法电路。
直接耦合的连接方式导致前后级之间静态工作点相互影响及零点漂移的问题。
零点漂移:广泛存在于直接耦合的放大电路中。
在输入短路的时候,也有变化缓慢的输出电压产生。
减小零点漂移的关键就是改善放大电路第1级的性能。
2.措施
✧高质量的硅管好于锗管。
Icbo要小好几个数量级。
✧在电路中引入直流负反馈,稳定静态工作点。
✧采用温补,利用热敏元件来抵消放大管的变化。
简单实用但效果不理想,适用于
对温漂要求不高的电路。
✧调制。
✧差动放大电路。
(最有效)
3.差动放大电路。

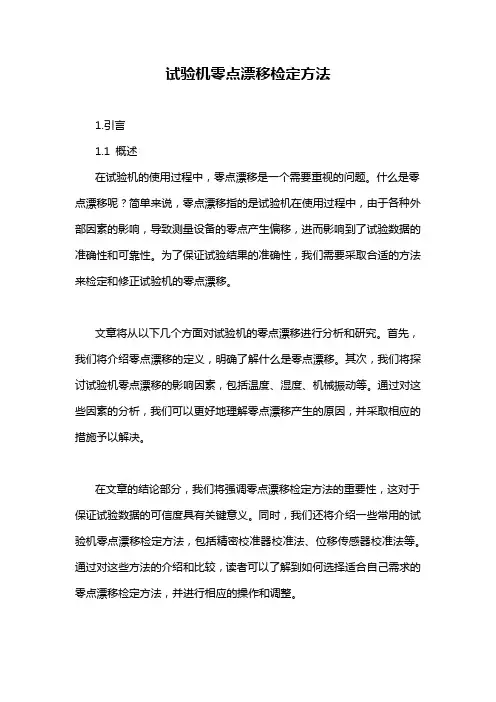

试验机零点漂移检定方法1.引言1.1 概述在试验机的使用过程中,零点漂移是一个需要重视的问题。
什么是零点漂移呢?简单来说,零点漂移指的是试验机在使用过程中,由于各种外部因素的影响,导致测量设备的零点产生偏移,进而影响到了试验数据的准确性和可靠性。
为了保证试验结果的准确性,我们需要采取合适的方法来检定和修正试验机的零点漂移。
文章将从以下几个方面对试验机的零点漂移进行分析和研究。
首先,我们将介绍零点漂移的定义,明确了解什么是零点漂移。
其次,我们将探讨试验机零点漂移的影响因素,包括温度、湿度、机械振动等。
通过对这些因素的分析,我们可以更好地理解零点漂移产生的原因,并采取相应的措施予以解决。
在文章的结论部分,我们将强调零点漂移检定方法的重要性,这对于保证试验数据的可信度具有关键意义。
同时,我们还将介绍一些常用的试验机零点漂移检定方法,包括精密校准器校准法、位移传感器校准法等。
通过对这些方法的介绍和比较,读者可以了解到如何选择适合自己需求的零点漂移检定方法,并进行相应的操作和调整。
总之,本文将全面介绍试验机零点漂移检定方法的相关知识,旨在帮助读者更好地理解和解决试验机零点漂移的问题。
希望本文能为试验机使用者提供一些有益的参考和指导。
1.2 文章结构文章结构部分的内容如下:本文共分为三个部分。
第一部分是引言,主要包括概述、文章结构和目的。
概述部分对试验机零点漂移的检定方法进行了简要介绍,提出了本文的研究重点。
文章结构部分说明了本文的组织结构,包括各个章节的内容和顺序。
目的部分明确了本文的研究目标,即探讨试验机零点漂移的检定方法。
第二部分是正文,主要包括零点漂移的定义和试验机零点漂移的影响因素。
首先,文章定义了零点漂移的概念,阐述了其重要性。
然后,针对试验机而言,详细介绍了与其零点漂移相关的各种因素,包括环境温度、湿度、试验机使用时间等。
第三部分是结论,主要包括零点漂移检定方法的重要性和常用的试验机零点漂移检定方法。

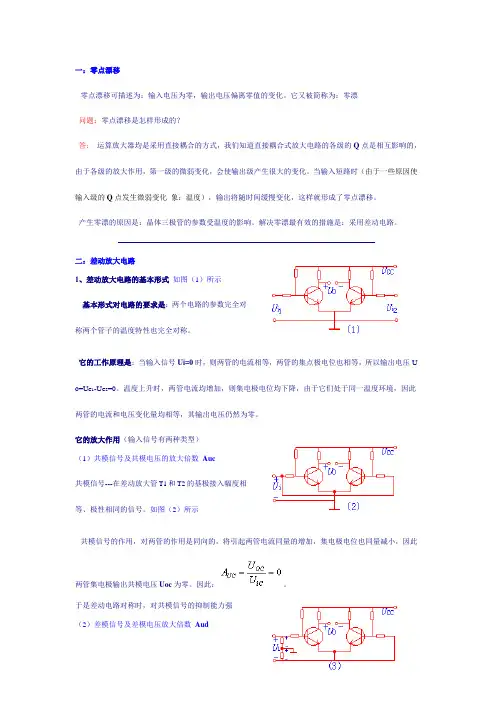

一:零点漂移零点漂移可描述为:输入电压为零,输出电压偏离零值的变化。
它又被简称为:零漂问题:零点漂移是怎样形成的?答:运算放大器均是采用直接耦合的方式,我们知道直接耦合式放大电路的各级的Q点是相互影响的,由于各级的放大作用,第一级的微弱变化,会使输出级产生很大的变化。
当输入短路时(由于一些原因使输入级的Q点发生微弱变化象:温度),输出将随时间缓慢变化,这样就形成了零点漂移。
产生零漂的原因是:晶体三极管的参数受温度的影响。
解决零漂最有效的措施是:采用差动电路。
二:差动放大电路1、差动放大电路的基本形式如图(1)所示基本形式对电路的要求是:两个电路的参数完全对称两个管子的温度特性也完全对称。
它的工作原理是:当输入信号Ui=0时,则两管的电流相等,两管的集点极电位也相等,所以输出电压U o=U C1-U C2=0。
温度上升时,两管电流均增加,则集电极电位均下降,由于它们处于同一温度环境,因此两管的电流和电压变化量均相等,其输出电压仍然为零。
它的放大作用(输入信号有两种类型)(1)共模信号及共模电压的放大倍数Auc共模信号---在差动放大管T1和T2的基极接入幅度相等、极性相同的信号。
如图(2)所示共模信号的作用,对两管的作用是同向的,将引起两管电流同量的增加,集电极电位也同量减小,因此两管集电极输出共模电压Uoc 为零。
因此:。
于是差动电路对称时,对共模信号的抑制能力强(2)差模信号及差模电压放大倍数Aud差模信号---在差动放大管T1和T2的基极分别加入幅度相等而极性相反的信号。
如图(3)所示差模信号的作用,由于信号的极性相反,因此T1管集电极电压下降,T2管的集电极电压上升,且二者的变化量的绝对值相等,因此:此时的两管基极的信号为:所以:,由此我们可以看出差动电路的差模电压放大倍数等于单管电压的放大倍数。
输入端信号之差为0时,输出为0;输入端信号之差不为0时,就有输出。
这就被称为差动放大电路.基本差动电路存在如下问题:电路难于绝对对称,因此输出仍然存在零漂;管子没有采取消除零漂的措施,有时会使电路失去放大能力;它要对地输出,此时的零漂与单管放大电路一样。
