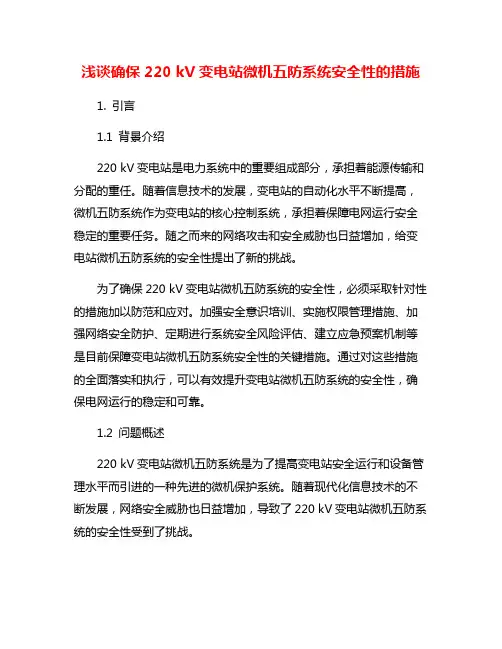

浅谈确保220 kV变电站微机五防系统安全性的措施1. 引言1.1 背景介绍220 kV变电站是电力系统中的重要组成部分，承担着能源传输和分配的重任。
随着信息技术的发展，变电站的自动化水平不断提高，微机五防系统作为变电站的核心控制系统，承担着保障电网运行安全稳定的重要任务。
随之而来的网络攻击和安全威胁也日益增加，给变电站微机五防系统的安全性提出了新的挑战。
为了确保220 kV变电站微机五防系统的安全性，必须采取针对性的措施加以防范和应对。
加强安全意识培训、实施权限管理措施、加强网络安全防护、定期进行系统安全风险评估、建立应急预案机制等是目前保障变电站微机五防系统安全性的关键措施。
通过对这些措施的全面落实和执行，可以有效提升变电站微机五防系统的安全性，确保电网运行的稳定和可靠。
1.2 问题概述220 kV变电站微机五防系统是为了提高变电站安全运行和设备管理水平而引进的一种先进的微机保护系统。
随着现代化信息技术的不断发展，网络安全威胁也日益增加，导致了220 kV变电站微机五防系统的安全性受到了挑战。
在现实环境中，220 kV变电站微机五防系统的安全性问题主要表现在以下几个方面：一是操作人员对安全意识的缺乏，容易造成误操作；二是权限管理制度不够严格，容易导致非法操作；三是网络安全防护不足，容易受到网络攻击；四是缺乏系统安全风险评估机制，无法及时发现潜在安全隐患；五是缺乏应急预案机制，无法有效应对突发安全事件。
如何确保220 kV变电站微机五防系统的安全性成为了亟待解决的问题。
本文将从加强安全意识培训、实施权限管理措施、加强网络安全防护、定期进行系统安全风险评估以及建立应急预案机制等方面出发，提出一系列措施，以保障220 kV变电站微机五防系统的安全运行。
2. 正文2.1 加强安全意识培训加强安全意识培训是确保220 kV变电站微机五防系统安全性的重要措施之一。
通过定期举办安全意识培训，可以提高员工对系统安全的认识和重视程度，增强其防范意识和应对能力。

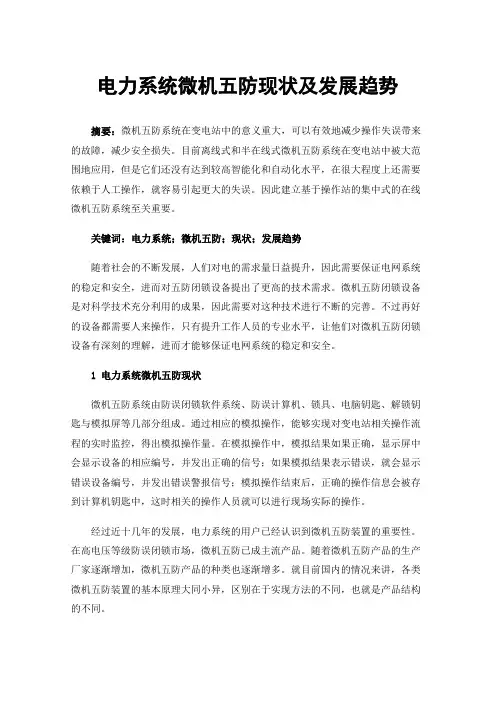

电力系统微机五防现状及发展趋势摘要：微机五防系统在变电站中的意义重大，可以有效地减少操作失误带来的故障，减少安全损失。
目前离线式和半在线式微机五防系统在变电站中被大范围地应用，但是它们还没有达到较高智能化和自动化水平，在很大程度上还需要依赖于人工操作，就容易引起更大的失误。
因此建立基于操作站的集中式的在线微机五防系统至关重要。
关键词：电力系统；微机五防；现状；发展趋势随着社会的不断发展，人们对电的需求量日益提升，因此需要保证电网系统的稳定和安全，进而对五防闭锁设备提出了更高的技术需求。
微机五防闭锁设备是对科学技术充分利用的成果，因此需要对这种技术进行不断的完善。
不过再好的设备都需要人来操作，只有提升工作人员的专业水平，让他们对微机五防闭锁设备有深刻的理解，进而才能够保证电网系统的稳定和安全。
1电力系统微机五防现状微机五防系统由防误闭锁软件系统、防误计算机、锁具、电脑钥匙、解锁钥匙与模拟屏等几部分组成。
通过相应的模拟操作，能够实现对变电站相关操作流程的实时监控，得出模拟操作量。
在模拟操作中，模拟结果如果正确，显示屏中会显示设备的相应编号，并发出正确的信号；如果模拟结果表示错误，就会显示错误设备编号，并发出错误警报信号；模拟操作结束后，正确的操作信息会被存到计算机钥匙中，这时相关的操作人员就可以进行现场实际的操作。
经过近十几年的发展，电力系统的用户已经认识到微机五防装置的重要性。
在高电压等级防误闭锁市场，微机五防已成主流产品。
随着微机五防产品的生产厂家逐渐增加，微机五防产品的种类也逐渐增多。
就目前国内的情况来讲，各类微机五防装置的基本原理大同小异，区别在于实现方法的不同，也就是产品结构的不同。
2微机五防装置的介绍电力五防是：防止误分、误合断路器；防止带负荷拉、合隔离开关；防止带电挂接地线(或合上接地开关)；防止带接地线(或未拉开接地开关)合隔离开关；防止误入带电间隔。
五防设备大体能够分成电磁闭锁设备和机械程序闭锁设备两种。
五防系统的问题和改进五防系统是确保变电站安全运行，防止人为误操作的重要设备，任何正常倒闸操作都必须经过五防系统的模拟预演和逻辑判断，所以确保五防系统的完好和完善，能大大防止和减少电网事故的发生。
随着电网的发展，用户用电量的日益增大，对用户供电的可靠性要求越来越高，五防系统的作用也变得更为重要。
本文通过对操作票专家系统的分析和研究，发现了其存在的不足，并提出了合理的优化方案，有利于变电站的安全稳定运行。
1、五防系统通信原理五防系统采用的是与后台监控系统对点通信方式，实现设备对位，而不直接采集现场设备位置，后台监控系统又通过测控装置采集现场设备辅助开关接点，来判断设备实际位置，再将信息传输到五防系统。
因此五防系统识别设备位置依赖于后台监控系统，且与后台监控系统设备位置保持一致。
2、误发变位信号对五防系统的影响2.1影响正常操作当设备误发变位信号时，后台监控系统显示与现场设备位置不一致，也使五防系统造成了误判断，相关联设备因五防闭锁逻辑的存在，将阻碍正常倒闸操作的模拟预演，延误倒闸操作时间，给操作带来风险。
2.2引发误操作事故在设备误发变位信号，五防系统误判设备位置的情况下，可能引起误操作事故的发生。
3、优化方案1.增加异常变位识别功能“异常变位”的定义：是指五防系统在非正常模拟操作状态下设备发生的变位…………2.弹出告警窗，进行对位选择弹出的告警窗口能为值班人员提供选择功能，“是（Y）”和“否（N）”，同时，五防系统应自动闭锁操作界面，禁止在五防系统上进行模拟操作预演，防止在未确认设备位置情况下发生误操作…………………3.增设告警窗弹出延时为防止因设备辅助接点接触不良，造成瞬时性的动作和复归，即在1秒内发出多次动作并复归信号的情况………………..阅读全文--《云南电业》2009年09期UT-2000Ⅳ型五防系统缺陷及优化方案。

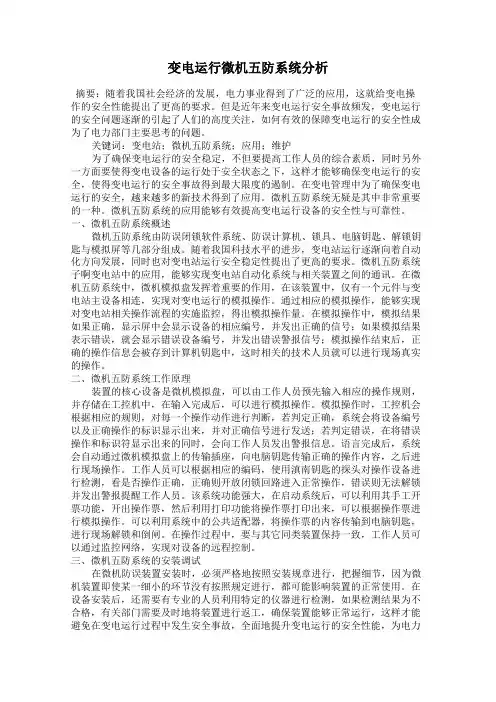

变电运行微机五防系统分析摘要：随着我国社会经济的发展，电力事业得到了广泛的应用，这就给变电操作的安全性能提出了更高的要求。
但是近年来变电运行安全事故频发，变电运行的安全问题逐渐的引起了人们的高度关注，如何有效的保障变电运行的安全性成为了电力部门主要思考的问题。
关键词：变电站；微机五防系统；应用；维护为了确保变电运行的安全稳定，不但要提高工作人员的综合素质，同时另外一方面要使得变电设备的运行处于安全状态之下，这样才能够确保变电运行的安全，使得变电运行的安全事故得到最大限度的遏制。
在变电管理中为了确保变电运行的安全，越来越多的新技术得到了应用。
微机五防系统无疑是其中非常重要的一种。
微机五防系统的应用能够有效提高变电运行设备的安全性与可靠性。
一、微机五防系统概述微机五防系统由防误闭锁软件系统、防误计算机、锁具、电脑钥匙、解锁钥匙与模拟屏等几部分组成。
随着我国科技水平的进步，变电站运行逐渐向着自动化方向发展，同时也对变电站运行安全稳定性提出了更高的要求。
微机五防系统子啊变电站中的应用，能够实现变电站自动化系统与相关装置之间的通讯。
在微机五防系统中，微机模拟盘发挥着重要的作用，在该装置中，仅有一个元件与变电站主设备相连，实现对变电运行的模拟操作。
通过相应的模拟操作，能够实现对变电站相关操作流程的实施监控，得出模拟操作量。
在模拟操作中，模拟结果如果正确，显示屏中会显示设备的相应编号，并发出正确的信号；如果模拟结果表示错误，就会显示错误设备编号，并发出错误警报信号；模拟操作结束后，正确的操作信息会被存到计算机钥匙中，这时相关的技术人员就可以进行现场真实的操作。
二、微机五防系统工作原理装置的核心设备是微机模拟盘，可以由工作人员预先输入相应的操作规则，并存储在工控机中，在输入完成后，可以进行模拟操作。
模拟操作时，工控机会根据相应的规则，对每一个操作动作进行判断，若判定正确，系统会将设备编号以及正确操作的标识显示出来，并对正确信号进行发送；若判定错误，在将错误操作和标识符显示出来的同时，会向工作人员发出警报信息。

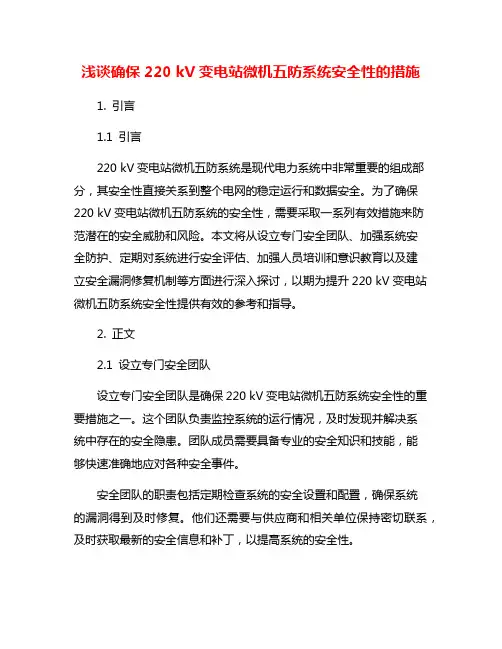

浅谈确保220 kV变电站微机五防系统安全性的措施1. 引言1.1 引言220 kV变电站微机五防系统是现代电力系统中非常重要的组成部分，其安全性直接关系到整个电网的稳定运行和数据安全。
为了确保220 kV变电站微机五防系统的安全性，需要采取一系列有效措施来防范潜在的安全威胁和风险。
本文将从设立专门安全团队、加强系统安全防护、定期对系统进行安全评估、加强人员培训和意识教育以及建立安全漏洞修复机制等方面进行深入探讨，以期为提升220 kV变电站微机五防系统安全性提供有效的参考和指导。
2. 正文2.1 设立专门安全团队设立专门安全团队是确保220 kV变电站微机五防系统安全性的重要措施之一。
这个团队负责监控系统的运行情况，及时发现并解决系统中存在的安全隐患。
团队成员需要具备专业的安全知识和技能，能够快速准确地应对各种安全事件。
安全团队的职责包括定期检查系统的安全设置和配置，确保系统的漏洞得到及时修复。
他们还需要与供应商和相关单位保持密切联系，及时获取最新的安全信息和补丁，以提高系统的安全性。
安全团队还需要定期进行安全演练，提高应对突发事件的能力和效率。
他们应该建立完善的应急预案，确保在安全事件发生时能够快速有效地应对并恢复系统正常运行。
通过设立专门安全团队，可以有效提高220 kV变电站微机五防系统的安全性，减少安全风险，保障系统的稳定运行。
对于确保系统安全性而言，设立专门安全团队是至关重要的一步。
2.2 加强系统安全防护加强系统安全防护是确保220kV变电站微机五防系统安全性的关键措施之一。
在实施过程中，可以采取以下几点措施：1.确保系统软件和硬件的安全性：及时更新和升级系统的软件和硬件，以弥补已知漏洞和提高系统的抗攻击能力。
2.加强访问控制：建立严格的访问控制策略，限制用户对系统的权限，同时进行审计和监控用户的操作行为。
3.加密通信传输：采用加密技术保护系统中敏感信息的传输过程，防止被窃取和篡改。
五防系统现状及发展编制：毕振军目录一、五防的基本概念 (2)二、微机五防系统结构及原理 (4)1、五防主机： (4)2、通讯适配器： (4)3、电脑钥匙： (4)4、五防锁具： (5)4.1、电气锁： (5)4.2、固定编码锁： (5)4.3、编码挂锁： (6)4.4、锁具附件： (6)5、打印机： (7)三、微机五防系统的基本操作 (7)四、在线式五防系统 (8)1、总体方案 (8)2、正常情况操作 (9)3、故障应对 (12)方案一 (12)方案二 (13)五、基于Internet的智能化网络五防 (13)一、五防的基本概念变电站的一次设备是由若干的断路器、隔离开关（刀闸）、母线、PT、CT 等组成，在监控主机中通常以如图(1)所示画面来描述各类一次设备的电气连接关系。
图(1)以图(1)中的1#主变110KV侧101间隔为例，其中101表示断路器，1011、表示隔离开关,101B0表示接地刀闸。
断路器：断路器是电力系统的重要设备之一。
它的主要功能是正常运行时，用它来倒换运行方式，把线路或设备接入一电路或退出运行，起操作控制作用；当设备或线路发生故障时，能快速的切除故障回路，保证无故障部分正常运行，能起到保护作用。
断路器具有熄灭电弧的装置，所以能够切断正常的负荷电流。
隔离开关（刀闸）：在电气主接线中，隔离开关的数量最多，它本身的工作原理和结构比较简单，隔离开关工作的主要特点是在有电压无电流的情况下进行分合闸操作的。
接地刀闸（线）：在线路、开关等一次设备检修时，为了保障检修人员和检修设备的安全，需要将检修设备两端可靠接地，通过合（装设）设备两端的接地刀（线）可以达到此目的。
接地刀闸（线）的操作特点是在无电压无电流的情况下进行分合操作。
从断路器、隔离开关、接地刀闸的功能特点来看，在线路或设备正常运行时(即有电压、电流存在)，如果进行停电操作只能按照断开断路器、分隔离开关、合接地刀闸这样的顺序操作，这个顺序称为一次设备的操作逻辑。

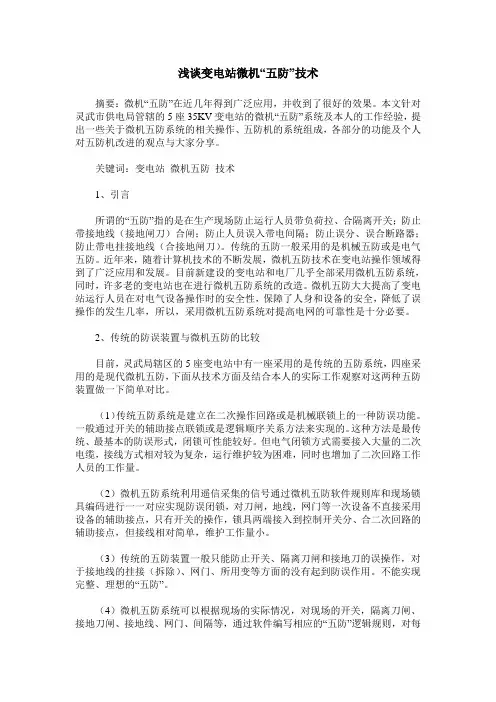

浅谈变电站微机“五防”技术摘要：微机“五防”在近几年得到广泛应用，并收到了很好的效果。
本文针对灵武市供电局管辖的5座35KV变电站的微机“五防”系统及本人的工作经验，提出一些关于微机五防系统的相关操作、五防机的系统组成，各部分的功能及个人对五防机改进的观点与大家分享。
关键词：变电站微机五防技术1、引言所谓的“五防”指的是在生产现场防止运行人员带负荷拉、合隔离开关；防止带接地线（接地闸刀）合闸；防止人员误入带电间隔；防止误分、误合断路器；防止带电挂接地线（合接地闸刀）。
传统的五防一般采用的是机械五防或是电气五防。
近年来，随着计算机技术的不断发展，微机五防技术在变电站操作领域得到了广泛应用和发展。
目前新建设的变电站和电厂几乎全部采用微机五防系统，同时，许多老的变电站也在进行微机五防系统的改造。
微机五防大大提高了变电站运行人员在对电气设备操作时的安全性，保障了人身和设备的安全，降低了误操作的发生几率，所以，采用微机五防系统对提高电网的可靠性是十分必要。
2、传统的防误装置与微机五防的比较目前，灵武局辖区的5座变电站中有一座采用的是传统的五防系统，四座采用的是现代微机五防，下面从技术方面及结合本人的实际工作观察对这两种五防装置做一下简单对比。
（1）传统五防系统是建立在二次操作回路或是机械联锁上的一种防误功能。
一般通过开关的辅助接点联锁或是逻辑顺序关系方法来实现的。
这种方法是最传统、最基本的防误形式，闭锁可性能较好。
但电气闭锁方式需要接入大量的二次电缆，接线方式相对较为复杂，运行维护较为困难，同时也增加了二次回路工作人员的工作量。
（2）微机五防系统利用遥信采集的信号通过微机五防软件规则库和现场锁具编码进行一一对应实现防误闭锁，对刀闸，地线，网门等一次设备不直接采用设备的辅助接点，只有开关的操作，锁具两端接入到控制开关分、合二次回路的辅助接点，但接线相对简单，维护工作量小。
（3）传统的五防装置一般只能防止开关、隔离刀闸和接地刀的误操作，对于接地线的挂接（拆除）、网门、所用变等方面的没有起到防误作用。

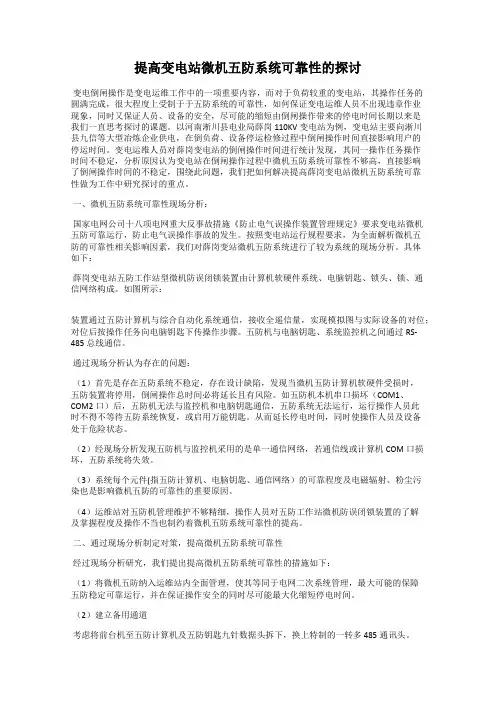

提高变电站微机五防系统可靠性的探讨变电倒闸操作是变电运维工作中的一项重要内容，而对于负荷较重的变电站，其操作任务的圆满完成，很大程度上受制于于五防系统的可靠性，如何保证变电运维人员不出现违章作业现象，同时又保证人员、设备的安全，尽可能的缩短由倒闸操作带来的停电时间长期以来是我们一直思考探讨的课题。
以河南淅川县电业局薛岗110KV变电站为例，变电站主要向淅川县九信等大型冶炼企业供电，在倒负荷、设备停运检修过程中倒闸操作时间直接影响用户的停运时间。
变电运维人员对薛岗变电站的倒闸操作时间进行统计发现，其同一操作任务操作时间不稳定，分析原因认为变电站在倒闸操作过程中微机五防系统可靠性不够高，直接影响了倒闸操作时间的不稳定，围绕此问题，我们把如何解决提高薛岗变电站微机五防系统可靠性做为工作中研究探讨的重点。
一、微机五防系统可靠性现场分析：国家电网公司十八项电网重大反事故措施《防止电气误操作装置管理规定》要求变电站微机五防可靠运行，防止电气误操作事故的发生。
按照变电站运行规程要求，为全面解析微机五防的可靠性相关影响因素，我们对薛岗变站微机五防系统进行了较为系统的现场分析。
具体如下：薛岗变电站五防工作站型微机防误闭锁装置由计算机软硬件系统、电脑钥匙、锁头、锁、通信网络构成。
如图所示：装置通过五防计算机与综合自动化系统通信，接收全遥信量，实现模拟图与实际设备的对位；对位后按操作任务向电脑钥匙下传操作步骤。
五防机与电脑钥匙、系统监控机之间通过RS-485总线通信。
通过现场分析认为存在的问题：（1）首先是存在五防系统不稳定，存在设计缺陷，发现当微机五防计算机软硬件受损时，五防装置将停用，倒闸操作总时间必将延长且有风险。
如五防机本机串口损坏（COM1、COM2口）后，五防机无法与监控机和电脑钥匙通信，五防系统无法运行，运行操作人员此时不得不等待五防系统恢复，或启用万能钥匙。
从而延长停电时间，同时使操作人员及设备处于危险状态。

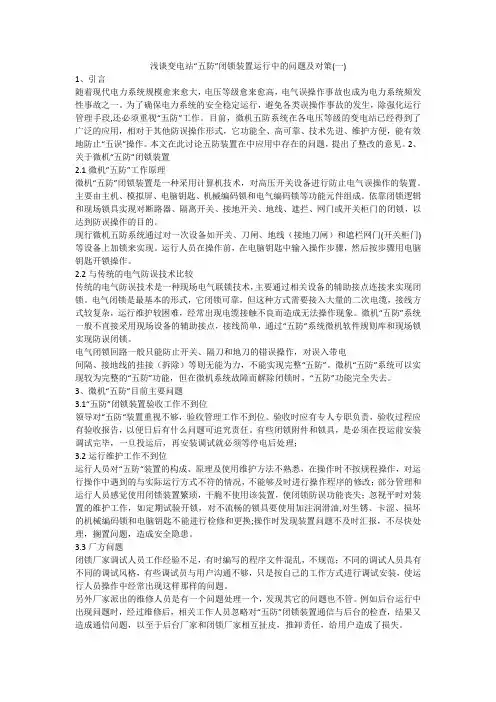

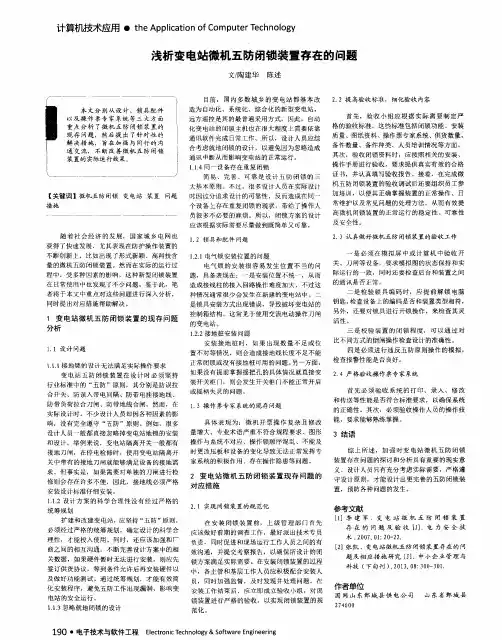

浅谈变电站“五防”闭锁装置运行中的问题及对策(一)1、引言随着现代电力系统规模愈来愈大，电压等级愈来愈高，电气误操作事故也成为电力系统频发性事故之一。
为了确保电力系统的安全稳定运行，避免各类误操作事故的发生，除强化运行管理手段,还必须重视“五防”工作。
目前，微机五防系统在各电压等级的变电站已经得到了广泛的应用，相对于其他防误操作形式，它功能全、高可靠、技术先进、维护方便，能有效地防止“五误”操作。
本文在此讨论五防装置在中应用中存在的问题，提出了整改的意见。
2、关于微机“五防”闭锁装置2.1微机”五防”工作原理微机“五防”闭锁装置是一种采用计算机技术，对高压开关设备进行防止电气误操作的装置。
主要由主机、模拟屏、电脑钥匙、机械编码锁和电气编码锁等功能元件组成。
依靠闭锁逻辑和现场锁具实现对断路器、隔离开关、接地开关、地线、遮拦、网门或开关柜门的闭锁，以达到防误操作的目的。
现行微机五防系统通过对一次设备如开关、刀闸、地线（接地刀闸）和遮栏网门(开关柜门)等设备上加锁来实现。
运行人员在操作前，在电脑钥匙中输入操作步骤，然后按步骤用电脑钥匙开锁操作。
2.2与传统的电气防误技术比较传统的电气防误技术是一种现场电气联锁技术，主要通过相关设备的辅助接点连接来实现闭锁。
电气闭锁是最基本的形式，它闭锁可靠，但这种方式需要接入大量的二次电缆，接线方式较复杂，运行维护较困难，经常出现电缆接触不良而造成无法操作现象。
微机“五防”系统一般不直接采用现场设备的辅助接点，接线简单，通过“五防”系统微机软件规则库和现场锁实现防误闭锁。
电气闭锁回路一般只能防止开关、隔刀和地刀的错误操作，对误入带电间隔、接地线的挂接（拆除）等则无能为力，不能实现完整“五防”。
微机“五防”系统可以实现较为完整的“五防”功能，但在微机系统故障而解除闭锁时，“五防”功能完全失去。
3、微机“五防”目前主要问题3.1“五防”闭锁装置验收工作不到位领导对“五防“装置重视不够，验收管理工作不到位。
微机“五防”技术在城市轨道交通供电系统的应用探讨摘要：城市轨道交通供电系统安全运行至关重要，操作人员的误操作会导致重大事故，造成人员伤亡、设备损坏、大面积停电，甚至造成城市轨道交通运输的瘫痪，还可能会危及乘客生命安全。
因此，在建设或改造城市轨道交通供电系统的过程中，考虑配置微机“五防”系统具有现实意义。
关键词：城市轨道交通供电系统；防误闭锁；微机“五防”电力系统防误闭锁技术的发展经历了挂锁、机械联锁、机械程序锁、电气闭锁、电磁锁闭锁、微机闭锁等几个阶段。
微机闭锁与传统的防误闭锁相比，具有功能完善、闭锁方式简单方便、扩充性强、维护容易、投资省等诸多优点，有效地防止电气误操作的发生，为电力系统的安全生产做出卓越的贡献。
虽然微机“五防”在电力系统应用相当成熟和广泛，但在城市轨道交通供电系统，微机“五防”技术的应用还处于偿试阶段。
本文简要介绍了微机“五防”的特点、工作原理及可视化集控“五防”的工作原理，并对微机“五防”在城市轨道交通供电系统的应用做了初步探讨。
1“五防”功能定义在电力系统中将防止5种恶性电气误操作定义为“五防”，即：防止误分、误合断路器；防止带负荷拉、合隔离开关或手车触头；防止带电挂（合）接地线（接地刀闸）；防止带接地线（接地刀闸）合断路器（隔离开关）；防止误入带电间隔。
目前电力系统微机“五防”技术的发展已经远远超出了防止这5种恶性电气误操作的范畴。
2微机“五防”的特点防误闭锁技术的发展经历了挂锁、机械联锁、机械程序锁、电气闭锁、电磁锁闭锁、微机闭锁等几个阶段。
挂锁、机械联锁、电磁锁对手动操作设备具有强制闭锁功能，电气闭锁对电动操作设备具有强制闭锁功能，但前面的各种闭锁方式只能实现单个设备或几个高压设备以及一个或几个间隔内高压设备之间的闭锁，只有微机“五防”闭锁构建了完整的防误系统，不仅可实现设备、间隔之间的闭锁要求，还可实现全站、变电站之间的防误闭锁功能。
3微机“五防”的工作原理微机“五防”由防误主机（电脑）、传输适配器、电脑钥匙、以及各种锁具组成，锁具具有唯一编码和统一的电脑钥匙接口，微机“五防”系统通过计算机软件技术将现场电气闭锁接点及机械结构实现的二次闭锁回路抽象为防误闭锁逻辑规则库，锁具与闭锁逻辑实现相互独立，闭锁的逻辑由计算机软件实现。
微机五防闭锁装置存在的问题及解决方案随着对（电力）设施投资力度的加大，城、农电网改造和大修、技改工程的大踏步实施，电力系统规模越来越大，电压等级越来越高，（安全）稳定运行避免各类误操作事故的发生显得尤为重要。
变电站原先使用的防误操作装置也由传统的机械闭锁、电磁闭锁、机械程序闭锁升级为微机五防闭锁。
微机五防系统相对于其他防误操作形式它功能全、高可靠、技术先进、维护方便能有效地防止"五误'操作。
安徽省无为县无为供电公司从2006年开始五防闭锁系统升级改造，在2008年底将20座变电站（包括4座110kV变电站）全部改造完成。
变电站全部采用珠海优特厂家生产的UT-2000Ⅳ型装置。
UT-2000Ⅳ型装置是由微型（计算机）或商用机、UT-2000Ⅳ型软件、DNYS-1D型电脑钥匙、UT-2000Ⅳ型工控主机、DNBS-2B型电编码锁、DNBS-3F 型机械编码锁和其它安装部件组成。
微机五防闭锁形式新颖、技术含量高，在设计、安装、验收过程中往往很多问题未能及时发现和纠正，以致投运后给安全运行带来影响。
现根据近年来无为公司变电站微机五防闭锁的配置及运行情况，提出装置验收的优化方案，以提高验收质量，保证新建、改造变电站五防闭锁装置的零缺陷投运，防止误操作事故的发生。
1 闭锁方案设计方面存在的问题及优化方案1.1 （接地）锁的安装设计不能满足现场操作需要的优化方案任何变电站五防闭锁装置的安装设计，必须按照"防误拉合开关、防带负荷拉合刀闸、防带地线（接地刀闸）合闸、防带电挂接地线（合接地刀闸）、防误入带电间隔'的"五防'原则进行。
但在实际工作中，由于考虑不周，往往会出现五防不全的现象。
例如，无为公司变电站35kV线路侧隔离刀闸上部分带有接地刀闸（GW5A-40.5DW型），在通常的停电（检修）情况下，使用接地刀闸并对接地刀闸进行闭锁即可使检修设备可靠接地，故忽视了接地锁的安装设计。
简谈变电站微机五防系统在操作回路上合理地安装防误系统，是使变电站能够更加安全运行，避免在操作工程中发生安全事故的一种有效措施。
近几年微机防误技术的不断成熟，使其被更加广泛地应用到了变电站中，这种应用不仅在新建的变电站中有所体现，许多老变电站也对微机五防系统进行了改造。
1 五防功能我国电力系统在实际应用中出现过无数次的事故，通过对这些事故的总结，并对其他国家电力系统的运行经验进行借鉴，提出了“五防”要求，来保障电力系统的正常运行。
在设计和实现变电站防误系统过程中需要以“五防”作为标准，“五防”具体指的是以下五种功能：（1）防治断路器出现误合、误分情况；（2）防止合、分离开关上带有负荷；（3）防止因疏忽而误入带电间隔；（4）防止带接地刀闸（接地线）和隔离开关（断路器）；（5）防止带电合（挂）接地刀闸（接地线）。
2 防误系统设计2.1 硬件构成防误系统的硬件主要由主机系统、操作采集卡子系统、防误操作器子系统三部分构成，操作采集卡系统负责检测多条线路的信号，确保系统的正常运行。
2.2 主机系统软件设计主机软件是整个五防系统的关键，在五防系统的软件设计中应当重点对EEPROM的分配加以考虑，每一块采集卡都应当具有四个接口，每个接口都可以对线路中的刀闸运行状态进行采集，每个采集卡都会将存储分为五个区，五个区中的一个分区用来存储采集卡的地质和与之对应的四条线路号，其余四个分区则将会存储于该分区对应的线路号。
主机系统软件主要由六个模块构成，具体构成信息如图1所示：图1 功能模块图2.2.1 安全控制。
在安全控制模块，第一步应当建立一个安全操作人员资源库，安全库中的人员必须是经受过主管部门的批准。
在系统正常工作后，应当对访问进行控制，只有在系统登录界面内输入正确的用户名和密码后才可进入系统。
如果出现三次输入用户名和密码错误后，系统将会报警，使用者只有正确地输入用户名和密码才可以对系统进行操作。
2.2.2 数据通讯。
浅谈变电站五防系统在实际使用中遇到的问题及整改措施微机五防装置经过近十几年的发展，技术已经趋于成熟，已被广大电力用户所接受，但由于厂站投运年代不同、五防厂家不同，微机五防装置在实际的运用中会遇到不同的问题，本文结合在微机五防装置在实际运用中所出现的问题，浅谈在实际运用中的整改措施。
标签：安全；五防；措施；误操作；微机防误防误装置经历了机械闭锁、电磁锁、程序锁、电气闭锁等，近年来，随着微机防误技术的应用和发展，国家电网公司颁布的《防止电气误操作装置管理规定》中明确指出：新建变电站、发电厂（10kV及以上电气部分）应广泛运用微机五防系统。
同时，许多旧的变电站也在进行微机五防系统的加装或改造。
现在，微机五防装置已成为防止误操作、确保变电站安全运行和保证电气设备、人身安全的有效而可行的手段。
微机五防闭锁装置是一种采用电脑钥匙、编码锁技术、计算机技术，引入操作规则，通过软、硬件结合，实现对高压电气设备进行防止电气误操作的装置。
主要由主机、电脑钥匙、机械编码锁和电气编码锁等元件组成。
微机五防闭锁装置具有接线简单、操作可靠、维护方便等特点，依靠闭锁逻辑和现场锁具实现对断路器、隔离开关、接地刀闸、地线、遮栏、网门或开关柜门的闭锁，严格杜绝操作人员在操作中可能出现的误操作。
电脑钥匙在操作过程中接收主机发出的操作票，然后按照操作票内容依次对电编码锁和机械编码锁进行解锁操作，同时对运行人员进行的实际操作进行监控。
在操作过程中，电脑钥匙给出操作提示，运行人员应按照电脑钥匙的提示“正确，可以开锁”逐步地进行正确的操作，若运行人员的实际操作与电脑钥匙的提示不符，电脑钥匙将发出报警“错误，请检查”并强制闭锁，从而有效的避免了误操作事故的发生。
1 问题及措施随着变无人值守变电站和运维一体化的推进，根据国家电网公司组织制定的《防止电气误操作装置管理规定》我公司对所辖7所220kV变电站、31所110kV 变电站、74所35kV变电站五防系统进行全面摸排检查，对所发现的问题进行探讨和整改。
传统电气闭锁防误与现代微机五防技术引言：随着现代化技术的快速发展，电气系统在各行各业中扮演着越来越重要的角色。
然而，电气系统的运行过程中难免会出现误操作或故障情况，给人们的生命财产造成巨大的损失。
因此，针对电气系统的防误和安全性是一项非常重要的任务。
传统电气闭锁防误和现代微机五防技术是常用的两种防护措施，本文将对两种技术进行详细的讨论和比较。
传统电气闭锁防误技术：传统电气闭锁防误技术是指通过使用机械和电气装置来实现对电气系统的防误控制。
其基本原理是通过物理装置和逻辑控制将操作步骤按照一定的顺序和程序进行锁定和控制，防止误操作或意外发生。
1. 闭锁功能：传统电气闭锁防误技术的核心是闭锁功能，通过在电气系统中设置各种互锁装置，例如闭合式断路器、电动机机构、接触器等，对电气设备的操作进行限制。
闭锁功能可以防止误操作引起的意外事故，保障电气设备的安全运行。
2. 闭锁条件：传统电气闭锁防误技术的另一个重要方面是设定闭锁条件。
闭锁条件一般是通过逻辑控制装置实现的，例如接触器、开关等。
通过设定合适的闭锁条件，可以限制不符合操作步骤的操作，从而防止误操作。
3. 闭锁装置：传统电气闭锁防误技术还需要使用一些特殊的装置来实现闭锁功能。
这些装置包括电气联锁装置、电子闭锁装置、机械防护装置等。
这些装置有助于确保电气设备的操作按照规定的步骤进行，并能及时发出警告信号，提醒操作人员遵守操作步骤，防止误操作。
现代微机五防技术：随着计算机和通信技术的快速发展，现代微机五防技术逐渐成为电气系统防误的新趋势。
现代微机五防技术主要通过计算机和通信技术实现对电气系统的全面监控和远程控制，提高电气系统的安全性。
1. 微机控制：现代微机五防技术使用计算机作为控制中心，通过控制软件和硬件设备实现对电气系统的监控和控制。
计算机可以实时监测电气设备的工作状态，并记录运行参数和故障信息。
同时，计算机还可以根据系统的要求进行自动检测和调节，提高电气系统的可靠性和安全性。
微机五防现状及发展探讨作者：常青1．微机五防的现状微机五防装置经过近十几年的发展，已被广大的电力系统的用户所接受, 在高电压等级(110kV以上）防误闭锁市场，微机五防已成主流产品。
生产微机五防的厂家不断增加，产品的种类越来越多。
但就目前国内微机防误产品使用情况来讲，各类装置在基本原理上都是大同小异，区别在于实现方法的不同，也就是产品结构的不同。
可以归纳为以下几个分类：单元电气间隔闭锁型单元电气间隔闭锁是指将一个电气回路的电气设备断路器、刀闸、接地刀闸（电动操作）等的操作闭锁，集成在一个小型微机装置内，其闭锁逻辑只考虑本回路内电气设备的逻辑闭锁。
而对于公用回路的闭锁，如双母线倒母线操作、旁带等公共操作闭锁，则独立组成一个装置。
然后将这些装置组成一个网络，就构成了一个网络型单元电气间隔的防误闭锁系统。
这种闭锁方式只适用于主要电气设备均为电动操作的场合。
手动操作设备不做任何闭锁。
实际上是一种不完善的闭锁。
常规微机五防闭锁装置这类装置是通过早期开发、不断完善补充、运行可靠、价格较低的成熟装置。
大体上分为两种类型。
第一种为计算机式五防闭锁装置：这种模式为在计算机（工控机或商用PC机）上，运行五防闭锁软件, 根据操作票内容在计算机上模拟预演，正确后将操作票传送给电脑钥匙，操作人员根据电脑钥匙显示内容逐项操作，操作完成后向计算机回传，计算机即刷新设备状态，记忆设备新状态。
计算机也可以和监控接口，共享设备状态信息。
当然，这种模式也可作为集控站五防工作站或受控站五防子系统配置，驱动遥控闭锁、利用监控操作实现防误闭锁。
第二种为五防闭锁模拟屏模式：这种模式又分为三种类型：其一是只有五防闭锁模拟功能的模拟屏：这是早期采用的模式，现在仍在使用，其特点是屏上的模拟器件多为手动旋钮式，水平为断开，垂直为接通。
屏内配置工控主板，程序固化，可靠性能满足要求，功能单一。
其二是灯光在线触摸操作式模拟屏：这类五防闭锁模拟屏，除防误模拟功能外，还有返回屏功能，与监控接口后可在模拟屏上在线显示电量参数和设备状态。
这类装置可靠性高、扩展方便、显示清晰。
其三是灯光在线触摸式综合操作屏，具有灯光在线功能。
能够实现灯开关控制操作（通过网络或独立智能单元）、五防模拟（含动态仿真模拟）、信号返回（模拟量、开关量、闪光报警）、监控主站功能的三屏合一式模拟屏。
对大型厂站更显重要，因为这种模拟屏具有多种备用操作模式，当监控主机或监控网络或软硬件故障时，可作为监控主站使用，特别有利于重大事故处理。
网络在线型闭锁装置网络在线型闭锁装置的实现方法大同小异，但结果及利弊却大不相同。
类型1：这种方案是在每个电气设备上装设一套由单板机控制的闭锁单元，自己采集相关的电气参数、设备状态及实现闭锁的锁具，然后通过网络将各电气设备上的闭锁单元接入中央管理机，组成一个五防闭锁系统。
这类装置将大量电子元器件构成的闭锁单元装于户外电气设备上，维护困难，可靠性很难保证，价格高，实际应用较少。
类型2：由各种不同功能的电控锁组成的网络在线闭锁装置，其构成方式与类型1大同小（下转第2版）（上接第1版)异。
大量的使用经验证明，锁具的可靠性是制约闭锁装置推广应用的关键。
由大量电子器件和复杂的机械元件构成的电控锁，其可靠性是难于保证的。
有些产品甚至将一些极其简单的网门锁、临时地线锁也开发成电控锁。
这些锁具实际并不适应于盐雾、湿热、气体腐蚀等环境中运行。
类型3：遥控闭锁装置加常规五防闭锁构成的网络在线系统, 也称综合式网络闭锁装置。
这种类型的装置完全是根据国家电网公司《防止电气误操作装置管理规定》的要求研制的产品。
其特点是：接点串联闭锁、操作双机控制、操作权确认、冷备用闭锁、远方与就地闭锁装置合一，手动就地操作设备，采用最简单的挂锁，既不需另敷电缆，安装又简单。
这类装置远方操作时，首先进行五防闭锁模拟，正确后，遥控闭锁接点接通遥控分合闸回路然后按正常监控操作程序操作即可，对手动操作设备，向电脑钥匙传送操作票，运行人员即可到现场按顺序操作，操作完成后在现场或受控站由电脑钥匙向五防主机回传, 即完成了一次操作。
这种模式可靠性高、安装维护方便、价格适中，受到普遍肯定。
类型4：是一种操作过程无线网络结构型式，由于短程无线通信网络式装置一般只适用于有人值班站，而且受到通信距离限制，在现场还要设若干个基站，由于无线通信的可靠性及射频干扰等问题，尚未被广泛接受。
操作票专家系统操作票专家系统是微机防误装置的重要辅助工具，取代人工开票、实现操作票管理等功能。
尽管开发思路不同，甚至理论上有较大差别，但操作票专家系统要实现的功能是相同的，只是这个系统使用是否方便、简捷、适用性是评价专家系统良莠的标准。
操作票专家系统固然可以开具操作票、打印操作票、实现操作票管理等，目前它只是五防闭锁系统的一个配合使用软件，尚不能做为一个独立的五防闭锁装置使用。
2.产品厂家的选择问题目前国内生产微机防误闭锁装置的制造厂家多达十几家,规模大小不一，产品的定位，成熟度，性能，可靠性，价格等方面存在很大的差异。
在微机防误闭锁领域，竞争主要体现为品牌、技术、服务及能否具有提供完整解决方案能力的竞争。
由于该领域专业性非常强，规模相对较大的少数几家微机防误闭锁产品生产企业占有市场主要份额。
主流厂家基本上只有3，4家，产品的结构原理基本相同。
由于微机防误装置是一种专用工业产品,用户集中，产品更新换代周期长，一般为七到八年，此外由于微机五防产品不同其它电力自动化设备，在运行过程中，往往因为运行方式变化，闭锁逻辑更改等方面的原因，需要厂家的维护能快速及时，保证产品的正常运行。
为此产品制造厂家需要投入很大的资源建立产品售后维护网络，这并非所有厂家都可以做到。
另外微机五防产品运行使用要求稳定可靠，这和厂家的技术实力、研发投入及经验积累成正比关系。
一些小规模的厂家往往达不到这些要求。
3.关于五防装置的“大包”微机五防装置的招标定货中出现了一种“大包”现象值得考虑,即定货不是直接与五防厂家签定合同，而是由综自厂家独家承包后，再由综自厂家向五防厂家二次定货。
这样带来多方面的问题，大包涉及三方利益,使各方关系复杂化。
首先大包的一方为追求利润的最大化，除非用户指定厂家，否则往往只关心价格，忽略产品的先进性，实用性，可靠性等方面的要求，选择的产品性能大打折扣。
微机五防虽然是一种自动化产品，但术业有专攻，属于一种专业厂家生产的专业细分产品，用户如果自主选择在本领域最成功的产品，这样会减少大包对产品选择的影响。
4. 关于五防与综自系统通信问题从技术的角度上看，实际没有什么难点，只是被一些厂家人为渲染而增加神秘性；只要大家遵循国家标准规约，接口是非常简单的，如果接口双方能够本着为用户着想，积极配合，实际上没有什么问题。
再者，售后服务工作的环节增加，五防厂家往往很难做到维护的及时、准确，从而影响到整个系统的运行质量。
因而在选择微机五防产品时应在价格，性能，售后服务等方面综合考虑，选择实力较强产品供应商,而不仅仅关注价格，招标方式上采用大包方式需慎重考虑。
否则，在产品的生命期中如何保证微机五防装置的正常运行将成为头痛的问题。
5．微机五防产品的发展一个产品的未来发展可谓是仁者见仁，智者见智。
但有一点是肯定的，即微机五防产品的发展必须适应电力自动化技术的发展，否则将被淘汰。
归纳起来有以下几点看法：防误闭锁系统应该是监控系统相对独立的子系统，所有监控系统对电气设备的操作均应经过防误闭锁，这是不言而喻的。
之所以把防误系统做为监控的子系统，而且是联系紧密的子系统，是因为监控系统对电气设备的任何操作，首先要通过模拟预演，正确后开放操作条件，然后由监控按正确程序操作，即使是电气逻辑闭锁这个步骤是必需的。
反过来讲防误系统的正确五防判断又是依赖于防误与监控接口取得正确的设备状态信息。
同时监控系统的正确操作，又是以五防判断为前提的。
新建220～500kV变电所和大型发电厂由于大都采用计算机监控系统，加上一次电气设备可靠性较高，一般应采用电气单元闭锁加微机防误装置的方案。
同时应配置五防工作站，五防工作站与工程师站合用。
这种模式既解决了遥控操作的闭锁，又可使用简单的闭锁锁具，达到远方就地操作有完善闭锁。
任何复杂的锁具包括网络在线锁，超级防空锁和其它由复杂机械电子器件构成的锁具均不宜在超高压站和无人值班站采用，这些锁具可靠性低，维护工作量大,特别是超高压厂站就地闭锁内容相对要少的多。
对于中小型厂站，今后会以采用计算机监控实现无人值班站为主，当地监控和防误装置应综合考虑，只装设挂墙式综合操作屏取代后台设备，综合操作屏提供计算机接口供现场保护调试用。
这是一举多得的方式。
随着集控站和无人值班站越来越多，集控站防误系统应具有一机多站，一站多用，站间闭锁与监控系统联合紧密的防误系统，集控站应配置专用的五防工作站，受控站监控与五防合一。
近期一段时间的集控站由于常规闭锁受控站较多，宜采用五防与监控相对独立的闭锁方案较为合适。
遥控操作闭锁系统应尽快组织推广，特别在大型厂站，遥控闭锁系统做为防误的一个子系统，与监控系统相对独立，而且遥控闭锁的执行单元应与监控执行单元由两个系统分开启动，也就是双机系统。
另一方面遥控闭锁的执行单元，网络正常运行时应具有完善的电磁兼容能力。
有人值班厂站原则上不应再装设控制屏，应采用三屏合一综合操作屏；对重要厂站也可装设综合操作屏，一方面作防误装置使用，另一方面作为后台系统的备用操作手段；对于有人值班大型厂站远方监控改造时，采用符合操作屏的闭锁方式十分理想。
原则上不采用电磁类锁具，就地操作设备（包括电动操作设备就地操作箱）应采用经过实践考验的机械编码挂锁为主；中小型厂站的闭锁锁具应采用无限编码和无线采码类锁具，以适应将来集控的改造。
操作票专家系统是实现操作票管理标准化，打印操作票，解决二次设备工作状态与防误的关键系统，全国研制单位不少，立论依据多样，但真正应用于工程的，只有少数几个，加快完善专家系统是今后需要解决的问题。
⊙。
