五防系统PPT课件教材

五防系统PPT课件教材

5、可以多任务并行操作。单站多机使用方式时，可实现在多台计算 机上同时开多个任务的操作票的功能。
基本“五防”规则
在变电站的倒闸操作中，经常发生的误操作有以下 五种： ① 误拉合断路器； ② 误入带电间隔； ③ 带负荷拉隔离开关； ④ 带接地刀闸或接地线合隔离开关； ⑤ 带电挂接地线或合接地刀闸。
术语解释
操作系统组成图
防误操作步骤
操作时，运行人员按照操作票的顺序进行操作，当遇到 需要手动操作的一次设备时，按照电脑钥匙的提示将电脑 钥匙插入相应的编码锁内，通过其探头（有线或无线）检 测操作的对象是否正确，若正确则显示正确提示信息，同 时开放其闭锁回路或机构，这时就可以进行倒闸操作；当 遇到需要由监控系统操作的设备时，则应按照电脑钥匙的 提示将电脑钥匙插回到传输适配器的传输口，监控操作结 束并且设备实际变位后，按照提示从传输适配器上拔下电 脑钥匙，然后继续下一步操作；当遇到需要对遥控闭锁控 制器或遥控闭锁装置解锁的操作时，则应按照电脑钥匙的 提示将电脑钥匙插回到传输适配器的传输口，待解锁成功 后地操作的断路器 根据电脑钥匙提示操作的设备，将电脑钥匙插入对应的电编码锁中进 行识别，如正确则电脑钥匙内部闭锁继电器吸合，解除该断路器的闭锁 回路，同时电笛鸣叫两声，显示屏显示：电编码锁解锁，可以操作 此时，运行人员可通过KK控制开关操作该断路器，当听到电脑钥匙发出 一声鸣叫时，表示操作完成。检查断路器位置指示灯确已变位后，拔出 电脑钥匙即可进行下一项的操作。 就地操作电动刀闸 （2）当电脑钥匙显示要操作的电动刀闸时，将电脑钥匙插入该电动刀 闸对应的电编码锁中，等电脑钥匙鸣叫两声并显示：电编码锁解锁，可 以操作。此时，按压电动刀闸的分、合闸按钮，即可对电动刀闸进行分、 合闸操作。
第九章 系统维护

五防课件

五防课件
防误装置原理及应用
变电站防误闭锁装置及其应用
湖南长沙
周宏宇
2014年4月
1、防误装置原理
1.1 防误闭锁装置的作用 防误闭锁装置是保证倒闸操作正确实施的 重要措施之一。在电力系统中广泛应用防 误闭锁装置，对防止电气误操作事故起到 了很大作用。所以，凡有可能引起误操作 的高压电气设备，均应装设防误闭锁装置。
设备层 here 操作
Title in 站控层 here 操作
间隔层 Title in 操作 here
五防逻辑表示例
编号 操作 分 6061 合 分 6062 合 分 6063 6062-1 6063-2 6063-1 合 合 合 操作条件 606=0@6063=0 + 604=1@6041=1@6044=1@6062=1
闭锁线路侧 地刀
特 点： 实现闭锁的前提是 一体化设备
机械闭锁的优点：简单可靠、易于实现。
缺点：只能实现简单的防误功能，对于结 构上独立的设备，如户外高压断路器与隔 离开关之间就无法使用。
2.程序锁闭锁 主要是利用一把钥匙按顺序打开多把锁， 或多把钥匙有机组合按顺序打开多把锁这 一原理来实现的。就是各操作设备装设程 序锁，利用钥匙随程序传递或置换而达到 先后开锁操作的要求，国内生产的程序锁 分为两大类：即有弹子程序锁和无弹子程 序锁。有弹子锁采用钥匙置换法。无弹子 程序锁又分为2种，一种采用转换角度走步 法，一把钥匙走到底；另一种采用钥匙置 换法。
外部联锁
操作1G刀闸时，要求 DL、01G及031G断开。
• 特点：
二次回路复杂，安装、维护工作 量大，对辅助开关的工艺要求高。 实现的基本条件是电动操作的设 备机构上（防止带负荷拉、合刀闸; 防
止带地刀合闸; 防止带刀闸合地刀）。

微机五防

微机五防

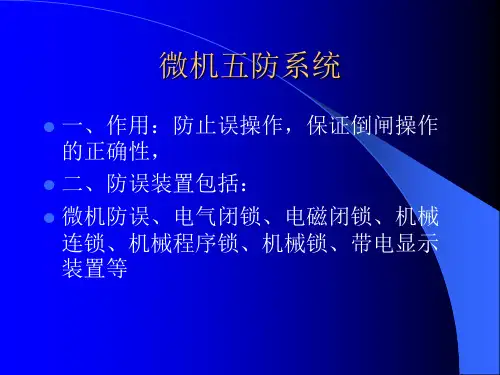

微机五防系统
一、作用：防止误操作，保证倒闸操作 的正确性， 二、防误装置包括： 微机防误、电气闭锁、电磁闭锁、机械 连锁、机械程序锁、机械锁、带电显示 装置等

二、防误装置应实现以下功能 （简称“五防”）
1、防止误分、合断路器 2、地线（接地开关）合断路器 （隔离刀闸） 5、防止误入带电间隔

一、模拟->自由模拟->执行窗口->打印或保存票
1、点击
【自由模拟】键，在出现界面内点击 【模拟开始】键，在如下界面
三、防误装置运行管理
1、防误装置正常情况下严禁解锁或退出 运行。防误装置的解锁钥匙或备用解锁 钥匙必须有专门的保管和使用制度。 2、电气操作时防误装置发生异常，应立 即停止操作，及时报告运行值班负责人， 在确认操作无误，经变电站站长同意后， 方可进行解锁操作，并做好《解锁钥匙 使用记录》

3、当防误装置确因故障处理和检修工作 需要，必须使用解锁钥匙时，需经变电 站负责人同意，做好相应的安全措施， 在专人监护下使用，并做好《解锁钥匙 使用记录》 4、在危及人身、电网、设备安全且确需 解锁的情况下，经变电站负责人同意后， 可以对断路器进行解锁操作。

5、防误装置整体停用应经本单位总工程 师批准，才能退出，并报安监部门备案。 同时，要采取相应的防止电气误操作的 有效措施，并加强操作监护。 6、运行人员应熟悉防误装置的管理规定 和实施细则，新上岗运行人员应进行使 用防误装置的培训。

7、防误装置的管理应纳入厂站的现场规 程，明确技术要求、运行巡视内容等， 并定期维护。 8、定期检查防误装置的运行情况，并做 好检查记录。 9、防误装置的缺陷定性应与主设备的缺 陷管理相同。

系统原理与结构：

五防系统培训课件

五防系统培训课件
五防系统培训
内
容
第一部分：防止电气误操作相关规定 第二部分：微机防误系统工作原理 第三部分：微机防误系统的使用
第四部分：微机防误装置日常维护
第一部分 防止电气误操作相关规定
内容
国网公司对防止电气误操作的相关规定
国家电网公司结合发变电工程技术改造的要求，先后发 布了《二十五项反措》、《十八项电网重大反事故措施》， 特别是2006年10月颁布的《防止电气误操作安全管理规定》 对变电站防止电气误操作做出了重要规定：
-37 -w
-3 113 -2
-1 正母 副母
误 入 带 电 间 隔
防误基本手段：通过对一次设备加锁（机械、电气），对 违反操作票顺序的操作实施强制性闭锁。
第二部分
微机防误系统工作原理
内容
微机防误系统工作原理

系统的组成 系统工作原理及特点 防误主机主要功能 电脑钥匙主要功能
闭锁锁具主要功能 五防与监控通讯功能 遥控闭锁装置功能介绍
原理
防误主机主要功能
1011001000111010011101010011011101010011011
防误主机是微机防误闭锁装置中人机交互的操作界面。在 防误主机上可进行下述主要功能的操作： (1) 开关对位功能: 检查模拟图与现场设备状态是否一致； (2) 检验操作票功能: 按操作票内容在微机模拟屏上预演操作, 工控主机根据预先储存的规则对每项操作进行判断； (3) 与电脑钥匙通信功能: 将正确的操作票内容传送给电脑钥匙 以进行解锁、倒闸操作。接收电脑钥匙回传的操作信息。
状态检测器挡板
挂锁
U型固定架
主轴180°旋转
状态检测器
机械编码锁是一种具有机械闭锁的机械锁具，通过打开或闭锁电气设 备的机械操作机构，对手动操作的电气设备进行闭锁。 主要用于手动操作的隔离开关、接地刀闸、临时接地线、网门的闭锁。

微机五防

微机五防

1.2 电气闭锁
电气闭锁方式的原理是利用一次设备（断路器、隔离开关、 接地刀闸等）的位置辅助接点组成电气闭锁逻辑控制回路， 接入需闭锁的电动操作设备的控制回路中，实现对电气设 备的防误闭锁。
特点：对电动操作设备具有强制闭锁功能，不需要机械联锁的锁具， 操作简单； 存在的主要问题： 1）对辅助开关的质量和运行环境要求较高，可靠性差； 2）跨间隔横向闭锁（如母联、旁路、分段、主变开关和母线地刀等） 的电气闭锁逻辑回路设计复杂，接点过多，电缆使用量大，几乎无法 实施防误闭锁； 3）无法防止误分、误合断路器； 4）对手动操作的电气设备、接地线和网门等缺乏有效的闭锁手段， 无法防止带地线合刀闸、防止带电挂接地线、防止误入带电间隔。 电气闭锁方式其闭锁功能不够完善，不能满足“五防”功能要求。因 此电气闭锁不是一种完善的防误闭锁方案。 电气闭锁仅适用于闭锁逻辑较为简单的单元间隔内的电动操作设备和 组合开关柜的防误闭锁，特别是对GIS组合电气设备尤为适用。若要 实现全站的防误闭锁（包括断路器、手动操作的设备和临时接地线）， 需和其它防误闭锁装置配套使用。
机械编码锁用于手动隔离开关、接地刀闸、 临时接地线、网门等的闭锁。电动隔离开 关、接地刀闸也可用机械编码锁通过锁电 动操作机构箱门的方法进行闭锁。
2、操作 （1）.系统启动 接通本系统供电电源，系统进入 启动程序后，首先进行上电自检和开 关对位。 （2）.上电自检 系统上电运行时，首先音响短鸣 ‘嘀’一声，显示器显示系统名称和 版本号。
1） 电脑钥匙解锁； 2） 通过遥控闭锁控制单元等直接控制智能锁具 解锁； 3） 通过通讯接口对监控系统执行解锁。运行人 员按照防误主机及电脑钥匙的提示，依次对设备 进行操作。对不符合程序的操作，设备拒绝解锁， 操作无法进行，从而防止误操作的发生。通过跟 踪现场设备的实际状态、接收电脑钥匙的回传信 息，防误主机对当前操作进行确认后，进行下一 步操作，直到操作任务结束。图5为微机防误闭锁 系统操作流程图。

五防培训PPT概要

五防培训PPT概要

五、防形式单一



教学组织形式单一； 表达呈现单一； 检测方式单一； 评价\激励方式单一； 思维向度单一； 强化方式单一； 交互方式单一； 学习要素单一。

任何一种形式，连续使用三次疲劳，连续使
用六次厌倦

形式单一容易使学生课堂效率低下，身心疲
惫，学生厌学，甚至产生“敌对”情绪。
防空讲策略：
1、使用学习卡是防止空讲的主要手段 （1）让学生知道什么是“微型卡、小卡、 中卡、大卡”，并能根据不同的任务 需要熟练运用。 （2）教会学生利用不同的位置便捷地展现 自己或本组的学习卡。 （3）教会学生介绍展示自己或本组学习卡 的内容。
防空讲策略：
（4）教会学生通过浏览其他同学或其他组的学习卡， 达到防止空讲、攀升强化次数、拓展思维、取长补 短的目的。 （5）要有广义的“学习卡”概念，学习卡不仅仅指 学生课堂上用的那些大大小小的纸张，广义上，凡 是能用书面形式呈现学习成果，又能让学生实现交 互的资源都可以成为学习卡。例如：学生的练习本、 草稿本、黑板等，再如老师让学生在书本上勾画的 批注，再让学生交换课本实现交互，这时候，课本 也就成了学习卡。 2.利用传统教学中的好做法
防形式单一策略：
1、多模式建构(课型、学习方式、活动设计）
2、进行多元评价
3、注重创设生动有趣的教学情境，以境促学
4、课堂交互形式不拘一格
作业
观看录像课《第10章第1节浮力》，小
组评价其五防策略运用情况，并组间交流。
四、防以学生为敌
“以学生为敌”在教学中表现常见有： ①只管处理完教材不管学生懂不懂 ②只管少部分学生不管大多数
③大量布置课外作业不管课堂上的强化次数
④ 只管考点考分不管今后用不用 ⑤把困难和问题都归因到学生身上 ⑥以单一的形式教学生

《五防培训资料》课件

《五防培训资料》课件

04
04
五防案例分析
触电事故案例
总结词
缺乏用电安全知识
详细描述
某工人未按照规定操作，直接用手触摸裸露的 电线，导致触电身亡。
总结词
设备维护不当
详细描述
某工厂的电气设备长时间未进行维护，导致绝缘层 破损，最终引发触电事故。
缺乏安全意识
总结词
详细描述
某居民在雨天使用电热器，未及时关闭电源，导致触电 事故。
01 03
详细描述
02
学习游泳技能，遵守游泳场 所的规定和安全措施。
中暑的预防与处理
总结词：保持通风良好 ，注意防晒防暑，及时
就医治疗
01
在高温天气下，保持室 内通风良好，合理使用 空调、风扇等降温设备
。
03
学习中暑的症状和急救 知识，及时发现并就医
治疗。
05
详细描述
02
注意防晒防暑措施，如 穿透气轻便的衣服、戴 帽子、涂抹防晒霜等。
五防培训的不足与改进
培训内容不够全面
部分员工反映培训内容过于侧重理论，缺乏实际操作和案例分析 。
培训方式单一
目前的培训方式主要以讲授为主，缺乏互动和实践环节，导致部分 员工参与度不高。
培训时间安排不合理
部分员工表示培训时间安排过于紧凑，导致学习压力大，难以消化 吸收。
五防未来的发展趋势与展望
智能化发展
件的发生。
提高应急能力
培训可以增强人们的应 急反应能力，减少因恐
慌造成的二次伤害。
五防培训的目标
01
02
03
04
增强意识
提高大众对五防危险的认识和 警觉性。
掌握技能
让大众掌握应对五防危险的正 确技能和方法。

微机五防

微机五防
12
四川超高压运检公司
我站35kV刀闸与地刀之间，500kV户外高抗刀 闸与地刀之间都是机械闭锁，当刀闸在合闸位 置时，地刀无法操作；当地刀在合闸位置时， 刀闸无法操作。
13
四川超高压运检公司
2.2 电气闭锁
当需要相互闭锁的设备相距较远或不能采用机械闭 锁时，一般采用电气闭锁。 电气闭锁是将断路器、隔离开关、接地开关等设备 的辅助触点接入电气操作电源，通过接通或断开操作 （控制）电源来达到闭锁目的。
缺陷：微机“五防”装置存在运行人员求方便直接用解锁操作,稍有疏忽 就可能酿成事故。
18
四川超高压运检公司
三、 现有五防系统的情况
目前的微机防误闭锁系统主要分为两种类型,即离线 式微机防误闭锁系统和在线式微机防误闭锁系统。 其中离线式微机防误闭锁系统在电力系统中的应用 最为广泛,而在线式微机防误闭锁系统因种种原因一直 未能得到很好的发展。
8
四川超高压运检公司
这就是电力行业常说的五防，第2）至第5）项功能 必须采取强制性防止电气误操作措施，即在设备的电 动操作控制回路中串联以闭锁回路控制的接点或锁具， 在设备的手动操控部件上加装受闭锁回路控制的锁具， 同时尽可能按技术条件的要求防止走空程操作。
附1: 微机五防走空程是指编码锁打开后, 设备实际尚未操作到位, 电脑钥匙却提示可执行下一步操作。
11
四川超高压运检公司
如图1 所示，成套开关柜中的断路器 QF 与地刀QS 之间装设有机械闭锁， 当地刀QS 在合闸位置时断路器QF 不能送至工作位置，当断路器QF 在 工作位置时机械闭锁地刀QS 合闸。 QS 是一种防止带地刀送电和防止带电 合地刀的机械闭锁。
图1
缺陷：机械程序闭锁装置不能实现复杂接线的“五 防”功能,它采用固定式的锁具,安装、维护不方便, 锁具、钥匙没有通用性,因此该装置可维护性差,使用 寿命短。

五防系统PPT课件

五防系统PPT课件

五防操作步骤
操作时，运行人员按照操作票的顺序进行操作， 当遇到需要手动操作的一次设备时，按照电脑钥匙的提示 将电脑钥匙插入相应的编码锁内，通过其探头（有线或无 线）检测操作的对象是否正确，若正确则显示正确提示信 息，同时开放其闭锁回路或机构，这时就可以进行倒闸操 作；当遇到需要由监控系统操作的设备时，则应按照电脑 钥匙的提示将电脑钥匙插回到传输适配器的传输口，监控 操作结束并且设备实际变位后，按照提示从传输适配器上 拔下电脑钥匙，然后继续下一步操作；当遇到需要对遥控 闭锁控制器或遥控闭锁装置解锁的操作时，则应按照电脑 钥匙的提示将电脑钥匙插回到传输适配器的传输口，待解 锁成功后再进行操作
基本“五防”规则
在变电站的倒闸操作中，经常发生的误操作有以 下五种：
① 误拉合断路器；
② 误入带电间隔；
③ 带负荷拉隔离开关；
④ 带接地刀闸或接地线合隔离开关；
⑤ 带电挂接地线Байду номын сангаас合接地刀闸。
术语解释
1 实遥信与虚遥信
实遥信本意是可以直接从现场采集到的设备状态，虚遥信则是五防 系统记忆的设备状态。在IV型与操作票专家系统中，所以设备的状态 通常定义为虚遥信即可。 2无状态与不确定状态 “不确定状态”是对五防系统记忆的状态而言，“无状态”则是对 从监控系统接收的设备状态而言。
3 并行任务与连续任务
允许用户持多把电脑钥匙同时操作多个任务，这种任务成为并行任务。 所谓连续任务是指有先后关系的任务，比如停电和送电则是连续任务。
五防系统组成及防误原理
微机防误操作系统是由微型计算机或商用工控 机 (PC 兼容机 )、软件、电脑钥匙，以下简称电脑 钥匙、传输适配器, 电编码锁,机械编码锁和其它 安装部件组成。

变电站微机五防系统培训

变电站微机五防系统培训

计算机定期检查
➢ 核对设备主接线图与现场实际接线方式一致。 ➢ 核对运行方式，全面检查防误装置设备闭锁关系 及运行方式。 ➢ 核对时钟(无GPS) 。 ➢ 病毒库升级，查杀病毒。 ➢ 数据备份,检查硬盘空间。 ➢ 推荐周期：三至六月。
实用文档
30
常见系统维护
➢系统数据备份 ➢系统数据恢复 ➢改变线路名称 ➢改变设备编号 ➢修改逻辑公式 ➢修改操作术语
➢虚遥信：五防系统记忆的设备状态 ✓电脑钥匙回传设备状态或人工置位时变位 ✓手动隔离开关、接地刀闸、临时接地线、二次设备
实用文档
13
微机防误闭锁特点 ➢ 具备‘五防’功能，适应复杂结线，锁具简单，维护方便；
➢ 就地操作：电编码锁对电动操作设备的就地操作回路实施 强制闭锁；采用机械编码锁对手动操作设备的操作机构实 施强制闭锁；
实用文档
25
操作票专家系统的主要功能
实用文档
26
操作票专家系统的主要功能
➢灵活多样的开票方式 ➢操作票办票流程管理 ➢多机连网开票 ➢方便的报表设计 ➢操作票检索统计功能 ➢开票培训功能 ➢矢量绘图工具功能
➢管理设备投入／退出运行 ➢用户权限管理功能 ➢系统维护工作简单 ➢具备集控站、网络版本 ➢与微机防误操作系统配合使用 ➢与综合操作屏配合使用
电脑钥匙
机械锁 电编码锁
锁销
地线桩
地线头
闭锁盒
验电器 状态检测器
实用文档
10
微机防误闭锁的一般操作流程
微机防误闭锁系统，操作简单，使用方便。
实用文档
11
微机防误闭锁与自动化的接口
微机防误闭锁系统
电脑钥匙
防误主机
监控系统
信息交互
监控系统

五防培训资料

五防培训资料

1、2电气型防误闭锁装置
电气型防误闭锁装置主要有：电气回路闭锁、电磁 回路闭锁、电气报警、高压带电显示装置。电气报警和 高压带电显示装置主要对防止误入带电间隔和带电挂接 地线起到提示报警的作用，主要用于固定高压开关柜、 手车式开关柜中。
电气回路闭锁
电气回路闭锁方式是直接在开关、刀闸的控制机构
中引入辅助电气节点，构成电气回路。根据各辅助节点
通常监控系统需从现场接入大量的信号电缆，不仅
投资大、配线复杂、施工、维护困难，而且有些信号无
法从现场取到，如网门的状态、临时接地线的状态等。
与防误系统共享由电脑钥匙上送的五防虚遥信就解决了
这些问题，监控系统只需引入开关、可控刀闸等信号
量，其它信号量均由电脑钥匙上送。既大大减少了监控
系统的遥信量，简化了配线，节约了大量的电缆和资
其核心用机械方式实现开关、刀闸、地刀、网门之 间的相互闭锁。目前使用较多的是:
机械连杆传动闭锁 红绿翻牌 机械程序锁。
机械连杆传动闭锁 利用连杆传动直接在刀闸操作机构上安装机械闭锁 装置。例如断路器在合位，此时不允许拉开隔离开关 的。如果去拉隔离开关，由于断路器和隔离开关操作机 构之间的连杆作用，使得隔离开关拉不开，这样就实现 了断路器和隔离开关之间的硬闭锁。
锁具（机械编码锁、电气编码锁）等功能元件组成。 微机防误闭锁装置闭锁的设备有四类：开关、刀
闸、地线（含地刀）、遮栏网门（开关柜门）。 上述四类设备通过锁具（电气编码锁和机械编码
锁）实现闭锁，即如果安装在这些设备上的锁具不解 除闭锁，这些设备都不能操作。锁具的开启由电脑钥 匙控制，而上述设备之间的操作规则由软件编写形成 规则库，存储在计算机或模拟屏。
12 2019/12/18
1.3 微机型闭锁装置

五防培训资料 ppt课件

五防培训资料 ppt课件

红外通信
工厂
通信充电装置
电脑钥匙
28 07.03.2021
29 07.03.2021
语音功能
• 电脑钥匙提供的真人发音可以使电脑钥匙 的使用变得更加便利，操作人员即使不用 看显示屏也可知道要进行什么样的操作。
30 07.03.2021
脱机独立操作能力
• 变电站的相关数据库（包括人员信息库、 闭锁逻辑库、设备信息库等）存于电脑钥 匙之中，使得电脑钥匙可以脱离五防PC机 独立完成变电站的五防操作。而且电脑钥 匙还可以修改这些数据库的部分信息，并 将其回传给PC机。这样，即使PC机内的数 据库全部丢失，还可以通过存于电脑钥匙 中的数据库来恢复。
1、2电气型防误闭锁装置
电气型防误闭锁装置主要有：电气回路闭锁、电磁 回路闭锁、电气报警、高压带电显示装置。电气报警和 高压带电显示装置主要对防止误入带电间隔和带电挂接 地线起到提示报警的作用，主要用于固定高压开关柜、 手车式开关柜中。
电气回路闭锁
电气回路闭锁方式是直接在开关、刀闸的控制机构
中引入辅助电气节点，构成电气回路。根据各辅助节点
11 07.03.2021
总之，机械程序式闭锁对于简单接线方式的、在单 个间隔内实现没有问题，但间隔之间的闭锁就无法实现， 无法做到用机械方式实现闭锁逻辑，还会出现卡涩等常 见机械故障，且闭锁装置的硬件均安装在机构的内部， 出现故障很难发现故障点，解决的办法往往是破坏机构 设备，寻找故障点。
12 07.03.2021
金，又能够监视到各种信号量。
23 07.03.2021
2.2 系统构成
微机型闭锁装置由三个部件组成：
防误主机（五防微机或五防模拟屏） 电脑钥匙 编码锁：
分机械编码锁和电编码锁， 机械编码锁又分固定锁和挂锁。

五防基础知识培训ppt课件

五防基础知识培训ppt课件
其缺点是安装不方便，需敷设大量的电缆，施工难度增加。 维护成本高，系统结构及锁具复杂，维护和调试成本相应增加。
电源问题，五防系统可能会在变电站故障时操作，因此安装分布式 现场总线不能就地取得电源，而是要从总控室拉电源，增加了投资 和故障点。
• 目前根据前两者的优缺点，发展出一种新的微机防误闭锁系统。采用混
•
2.4 旁路断路器间隔的旁路隔离开关，必须旁路断路器分开，旁路母线接地开关分开的状态下才
能合闸。
•
2.5 非旁路断路器间隔的旁路隔离开关，必须在旁路断路器分开、旁路母线上所有接地开关分开、
所在间隔线路侧接地开关（主变各侧接地开关）在分开的状态下才能合闸。
•
2.6 母线接地开关合上或母线接上接地线后，母线上的各隔离开关、小车均不能合上。
合安装方式：在主控室内的设备和防误点采用在线方式闭锁，其他设备 仍采用离线锁具加电脑钥匙的闭锁方案。在就地设备处安装离线式的智 能锁具，它具有位置信号采集功能，红外通讯功能，平时不供电。仅当 电脑钥匙插入其插槽，验证锁码后为其供电才能工作。该智能锁具可以 将采集到的实时位置信号，通过红外线发给电脑钥匙，由电脑钥匙判断 该操作是否已成功完成，电脑钥匙通过无线通讯方式将采集到的实时位 置信号送给防误主机。
② 电气联锁技术, 主要通过相关设备的辅助接点连接来实现闭锁。这是电气闭锁最基本 的形式，闭锁可靠。但这种方式需要接入大量的二次电缆，接线方式较为复杂，运行 维护较为困难，辅助接点设备工作不可靠。
电磁锁是通过串入操作机构的辅助触点使电磁线圈的电磁机构动作，来实现解锁操作，
在防止误入带电间隔的闭锁环节中是不可缺少的闭锁元件。 电磁锁的优点是操作方便，没有辅助动作，但是在安装使用中也存在几个突出问题： 作为闭锁元件的电磁锁，结构复杂，电磁线圈在户外易受潮霉坏，绝缘性能降低，增 加了直流系统的故障率；需要敷设电缆，增加额外施工量；串入操作机构的辅助触点 容易产生接触不良而影响动作的可靠性；

电气后台微机五防培训-课件

电气后台微机五防培训-课件
解锁后，无论子站监控还是主站监控都可以操作，操 作完成后，发送变位遥信，五防系统收到变位信息后，闭 锁主站监控、子站监控，有遥控闭锁继电器的防误主机还 会向遥控闭锁控制器发出闭锁命令，继电器接点断开。
遥控操作－工作流程
防
误
系
统
操解作除
闭票锁
①
④
遥信
遥控闭锁控制器
监
控
系
遥控
统
命令
②③
设备
测控装置 状态
楼 坊坪心 卫生院
20XX年 党 风 廉 政 建 设和反 腐纠风 工作安 排
根 据 我 县 卫 生局20XX年 党 风廉政 建设目 标责任 书要求 ,今年我 院的纪 检工作 要结 合 卫 生 行 业 性质和 具体特 点,坚持 标本兼 治,综合 治理,惩 防并 举,治重 预防的 方针,全 面 完 成 各 项 工作任 务,为全 镇卫生 事业健 康、持 续、快 速发展 提供坚 强的政 治保证
➢ 按‘进入’键进入‘中止回传’;
─────珠──回海──传优──特─────▇─▇ 接正票常 回中传止 浏追览忆 ►
───2─0─0─7─年──3月──2─0─日──── 钥 按匙 确星回 认期传 键四，09包 进：括 入3中 操0 止 作 回 完传 毕、 的追 正忆 常回传
主 返菜 回单
帮进助入
防误主机 网络通讯（RS232/RS485）
通讯接口1
通讯接口2
UT0301-1000 遥控闭锁控制器
通讯接口3
通道1 通道2 通道3 通道4
系统总线
1#
32#
UT031-2000 … UT031-2000
遥控闭锁继电器
遥控闭锁继电器
UT-0301遥控闭锁装置通讯结构图

变电站微机五防系统培训ppt课件

变电站微机五防系统培训ppt课件
30
常见系统维护
系统数据备份 系统数据恢复 改变线路名称 改变设备编号 修改逻辑公式 修改操作术语
31
系统数据备份
32
系统数据备份
双击鼠标 选择目录
33
系统数据备份
系统数据备份完 成！
34
系统数据恢复
系统数据恢复完成！
双击鼠标 选择目录
35
改变线路名称
改变线路名称完成！
36
改变设备编号
53
锁具使用注意事项 锁具在操作、解锁、检修后应回复到闭锁状态。 防尘盖罩好。
54
锁具定期维护
检查所有锁具配置齐全、无遗漏丢失，位置放 置正确；锁标牌齐全。
检查所有锁具防锈措施良好，安装牢靠；若防 锈保护层破坏，应重做防锈处理。
给所有机械锁具上一次润滑油，保证开锁正常， 无卡涩。
检查并清理所有锁具锁孔。 推荐周期：六个月。
求输入地线号。 $设备所在间隔的开关名称 //操作票打印时的换行符，即强制在该处换行
42
修改操作术语
修改操作术语完成！
Del Enter
43
计算机常见异常处理
现象1：防误系统启动后， 提示：“电脑钥匙需要自学--”； 现象2：系统启动登录后，提示：“无法打开与当地通讯适配器
通讯用的串口”； 现象3：系统启动登录后，提示:“与监控系统通讯故障”； 现象4：系统启动登录后，发现设备位置不对应，利用系统中的
计算机常见异常处理-5
程序不能正常运行,出现死机现象
原因：
处理方法：
1.偶尔死机属正常现象；
1.重启后可恢复正常；
2.系统程序中病毒;
2.查杀病毒，或利用本系统提供的工具进行数
3. Windows操作系统中了病毒或计 据备份，重新安装防误系统程序，再进行数

五防系统PPT课件

五防系统PPT课件

3、必须由监控系统来完成操作的操作

如果要操作的设备必须由监控系统或调度系统来完成，则 应将电脑钥匙插回到传输适配器传输口，此时UT-2000Ⅳ 型系统会出现等待监控系统操作窗口并提示“正在等待监 控系统操作XXXX设备”，JOYO-B4型系统会通过通讯的方 式向监控系统发送对要操作的设备进行解锁的命令，当监 控成功地完成指定操作并且设备变位后会重新对操作过的 设备进行闭锁，JOYO-B4型系统等待监控操作窗口关闭， 电脑钥匙发出蜂鸣声提醒用户进行下一步操作。



在窗口中上边的输入框内输入“100”，在下边的输入框内输入 “0100”，单击 确认 按钮，接线图中的该静态标签将被替换。 该功能仅用来修改接线图上的错误标注，对实际的操作和操作票的形 成无任何影响。如果是更改设备编号应使用系统的“修改设备编号” 功能（见下节），如果是修改线路名称应使用系统的“修改线路名称” 功能（见上节）。
5、可以多任务并行操作。单站多机使用方式时，可实现在多台计算 机上同时开多个任务的操作票的功能。
基本“五防”规则
在变电站的倒闸操作中，经常发生的误操作有以下 五种： ① 误拉合断路器； ② 误入带电间隔； ③ 带负荷拉隔离开关； ④ 带接地刀闸或接地线合隔离开关； ⑤ 带电挂接地线或合接地刀闸。
术语解释
2、改变接线图中的标签
该功能是用来修改接线图的标注，并且是仅用在通过系统的“修改线 路名称”功能和“修改设备编号”都无法改变的内容，通常情况下该 功能应是用来更正接线图上的错误标注，例如错误地将“0100”标成 了“100”时可通过下述方法予以更正： 选择菜单“系统维护”→“接线图维护”→“修改接线图上的静态标 签”后出现窗口：
4、电编码锁和机械编码锁同时闭锁的电动刀闸操作
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

▇▇
。
中止操作
中止操作步骤: 按‘返回’键进入主菜单; 选择回传菜单; 按‘进入’键进入回传子菜单; 选择中止菜单;
主菜单 回传 珠海优特 ───────── ──────── 接票 中止 浏览 追忆 ► 正常 回传 ───────────────── 2007年3月20日 钥匙回传，包括中止 按确认键，进入操作 星期四 09：30 回传、追忆回传 完毕的正常回传 主菜单 帮助 返回 进入
闭锁接点接线原理图
解决远方操作的强制闭锁方案
通讯结构图
• •
防误主机通过网络通讯方式将解锁令下发给遥控闭锁控制器;
遥控闭锁控制器通过系统总线对遥控闭锁继电器进行控制。

网络通讯（RS232/RS485）
防误主机
系统总线
通讯接口1 UT0301-1000 通讯接口2 遥控闭锁控制器 通讯接口3 通道1 通道2 通道3 通道4
8、现场操作或监控操作
9、钥匙回传 10、结束任务
操作指南
启动JOYO-J客户端程序。用户登录，打开接线图。
操作指南
设备对位。如果是实遥信设备，能够直接接收监控遥信，则自动对位；如果是 虚遥信设备，且与现场实际不符，则开票前需要进行状态设置。
操作指南
设备对位。如果是实遥信设备，能够直接接收监控遥信，则自动对位；如果是 虚遥信设备，且与现场实际不符，则开票前需要进行状态设置。
操作指南
手动操作，直接去现场解锁，操作设备；电动操作，钥匙转监控操作（电 脑钥匙按远方），五防系统给监控后台软件解锁，等待监控操作：
五防解锁监控
五防给监控解锁
遇到监控操作项，五防系统给监控解锁，会给主站监 控和子站监控同时解锁，有遥控闭锁继电器的防误主机还 会向遥控闭锁控制器发出解锁命令，继电器接点闭合。 解锁后，无论子站监控还是主站监控都可以操作，操 作完成后，发送变位遥信，五防系统收到变位信息后，闭 锁主站监控、子站监控，有遥控闭锁继电器的防误主机还 会向遥控闭锁控制器发出闭锁命令，继电器接点断开。
1#
UT031-2000 … 遥控闭锁继电器
32#
UT031-2000 遥控闭锁继电器
UT-0301遥控闭锁装置通讯结构图
早期的防误闭锁接线图

只对就地手动设备实施了五防闭锁，对遥控操作没有实 现硬接点强制闭锁。
QK
1
1
17
2
YKHJ
SHJ 21
2
三相合闸 远
YKTJ QK
3 4 DBMS-2 电编码锁
。
中止操作
中止回传 ─────────── 钥匙等待中止回传
返回
。
异常处理
3、电脑钥匙有操作票，又向其传票，导致传票失败情况处 理 有时会因为各种原因导致电脑钥匙中有操作票没操作完， 这时又继续传票，导致传票失败，电脑端不能撤销任务，同时 传输适配器一直有“滴滴”的声音发出，通用方法是电脑端适 配器复位，电脑钥匙端清操作票，重新开票传票： 首先电脑端系统“基本配置”——“适配器复位”； 电脑钥匙“返回”——“辅助功能”——“特殊操作”— —“清操作票”； 电脑端重新开操作票，正常传票。
异常处理
为减少人为原因造成无法传票现象，开票传票前可拔插电脑 钥匙，查看电脑钥匙显示屏是否如下图所示，若是，可正常传 票；若显示有操作票，确认无用后中止回传或清除操作票，返 回到下图界面后再传票
谢谢！
为电力自动化领域提供最佳解决方案
五防判断通过，可以直接开票。若操作票中有检查项或者对压板的操 作可以在断路器上右键选择输入提示项或者增加二次项。
操作指南
五防判断通过，可以直接开票。若操作票中有检查项或者对压板的操 作可以在断路器上右键选择输入提示项或者增加二次项。
操作指南
开票完成，生成操作任务。此时点任务名可以输入任务 名，同时操作中的设备颜色变黄，为不确定状态。
─────────────────
按确认键，钥匙接收 ───────────────── 操作票 返回 返回 进入
。
中止操作
中止操作步骤: 按‘返回’键进入主菜单; 选择回传菜单; 按‘进入’键进入回传子菜单;
主菜单 珠海优特 ───────── ──────── 接票 回传 浏览 ► ───────────────── 2007年3月20日 按确认键，钥匙接收 钥匙回传，包括中止 星期四 09：30 操作票 回传、追忆回传 主菜单 帮助 返回 进入
本次培训目的
1、了解五防含义。 2、了解装置基本原理。
3、了解五防系统网络结构。
4、熟悉基本操作流程。
5、常见异常情况处理。
一、五防系统介绍
五防定义
国家电网公司《防止电气误操作安全管理规定》: • 3.3.1.7 电气设备应有完善的防止电气误操作闭锁装置。 • 3.4.1.2 防误装置应实现“五防”功能： 1） 防止误分、误合断路器； 2） 防止带负荷拉、合隔离开关或手车触头； 3） 防止带电挂（合）接地线（接地刀闸）； 4） 防止带接地线(接地刀闸)合断路器(隔离开关)； 5） 防止误入带电间隔。
操作指南
设备对位。如果是实遥信设备，能够直接接收监控遥信，则自动对位；如果是 虚遥信设备，且与现场实际不符，则开票前需要进行状态设置。
操作指南
设备对位。如果是实遥信设备，能够直接接收监控遥信，则自动对位；如果是 虚遥信设备，且与现场实际不符，则开票前需要进行状态设置。
操作指南
状态设置正确后，就可以开操作票，生成操作任务的方式 有如下几种：
UT-0301型遥控闭锁装置基本原理
防误主机
遥控闭锁控制器
遥控闭锁接点 遥控闭锁控制器： BSJ 接受防误主机下达的 1 解 / 闭锁命令，控制相应 的遥控闭锁继电器进行解 DBMS /闭锁操作。 电编码锁

遥控闭锁继电器
遥控闭锁继电器：
2
是闭锁电气设备遥控操 作的执行终端。接受遥控闭 锁控制器下达的解/闭锁命令, 闭合/断开闭锁接点BSJ。
遥控操作－工作流程
防 误 系 统
④
解除 操作 闭锁 票
遥信
遥控 命令
监 控 系 统
①
遥控闭锁控制器
② ③
测控装置
设备 状态
HWJ FWJ
控制电源
BSJ
YKHJ
YKTJ
遥控合闸 遥控分闸
DBNS
③ ② 监控系统发送遥控命令，经测控装置进行分 /合闸操作； ① 返回操作结果（设备状态）； ④ ⑤ 防误系统模拟验证操作逻辑, 许可后 BSJ 闭合，接通控制电源； 将设备状态（遥信量）传送给防误系统； 防误系统收到设备变位信息后，断开闭锁接点；再进行下一步 再进行下一步…
主站开票 按调度令 开操作票 生成操作 任务
子站开票
主站开票， 传票到子站
操作指南
开票过程
操作指南
五防判断不通过，系统会有提示。
操作指南
五防判断不通过，系统会有提示。
操作指南
五防判断通过，可以直接开票。若操作票中有检查项或者对压板的操 作可以在断路器上右键选择输入提示项或者增加二次项。
操作指南
异常处理
2、传票后，钥匙操作任务中止回传 中止回传，主要用于操作过程中遇到突发问题，无法继续 进行（比如设备变位，或锁具故障等），此时可选择中止 回传功能。 具体操作方法如下：
中止操作
中止操作步骤: 按‘返回’键进入主菜单; 选择回传菜单;
主菜单 合上 113君湖线开关 ───────── ──────── 接票 回传 浏览 ►
▇▇
。
中止操作
中止操作步骤: 按‘返回’键进入主菜单; 选择回传菜单; 按‘进入’键进入回传子菜单; 选择中止菜单; 按‘进入’键进入‘中止回传’;
回传 珠海优特 ───────── ──────── 接票 追忆 ► 正常 回传 中止 浏览 ───────────────── 2007年3月20日 钥匙回传，包括中止 按确认键，进入操作 按确认键，进入中止 星期四 09：30 回传、追忆回传 完毕的正常回传 回传 主菜单 帮助 返回 进入
传 票 后
手动操作：向 电脑钥匙传输 操作序列
操作人员持 电脑钥匙到 现场解锁
操作后用电脑钥匙回 传信息，计算机自动 变位为操作后状态
两种操作在五防电脑上显示状态变化略有不同，遥控操作每操作完成一步，状态就变化 一次，比如某开关从分到合，之后的任务中没有再对其操作，颜色就由黄色（不确定状 态）变为红色，若还有操作，则仍为不确定状态，黄色；就地操作只有当操作全部完成 钥匙回传之后系统端状态才会全部变为操作后的状态。
▇▇
。
中止操作
中止操作步骤: 按‘返回’键进入主菜单; 选择回传菜单; 按‘进入’键进入回传子菜单; 选择中止菜单; 按‘进入’键进入‘中止回传’;
中止回传 回传
─────────────────
钥匙等待中止回传 正常 中止 追忆
─────────────────
按确认键，进入中止 回传 返回 进入
五防系统网络结构图
通讯适配器
服务器
对应总变
电脑 钥匙
锁具
客户端
光纤 上传 服务器 遥控闭锁 控制器
系统总线
对应各区域变
对应各子站
…
就地操作闭锁
遥控闭锁 继电器 遥控操作闭锁
二、操作指南
操作指南
普通操作流程：
1、启动客户端程序 2、用户登录 3、状态设置 4、开操作票 5、结束任务 6、打印操作票 7、传票
23
三相跳闸
方
19
HA
STJ
TA
三相合闸 就
三相跳闸 地
实现遥控闭锁后的接线图

采用闭锁接点闭锁遥控操作回路，实现遥控操作强制闭 锁，闭锁接点与电编码锁二合一。 QK
