RCS-9200A微机五防系统技术和使用说明书介绍

1 微机五防系统1．1．1操作票系统文件说明打开操作票系统的工作目录，通常有以下文件：为操作票系统主程序，为图形编辑程序，为变电站本地数据库，用于保存操作票、操作票用户信息、系统设置等，XX变.con文件为本地图形文件，Czp.rav文件为打印格式文件。

1．1．2操作票系统界面说明。

双击图标打开操作票主程序，打开图形文件，输入操作票用户登录信息后进入，（注意操作票系统用户为本地用户，与工作票系统用户无关联），可以看见如下的工具栏：a)按钮是图形浏览工具，b)是指操作票库，按此按钮通常直接进入典型操作库，c)是进入模拟操作系统，并传送到电脑钥匙，可用于多项任务操作。

d)是指在模拟图设备运行方式与现场设备运行方式不一致的情况下，对模拟图设备运行方式进行调整。

1．1．3模拟操作流程。

模拟操作：打开系统后按→一次主接线图选择其中的→→按操作令输入任务名单击“确定”进行模拟操作(直接点击所要进行操作的设备通常为按鼠标左键，检查项为按鼠标右键)→→→根据实际情况点击传钥匙→打开电脑钥匙电源后点“确定”待此横条自动关闭即操作任务已经传送到电脑钥匙，如未传送到电脑钥匙会提示或选择监控机上操作（只有开关允许在监控机上操作）需要手工选择“监控”操作并在左下角选择“允许监控操作”。

电脑钥匙回传：待现场操作完毕后，有些一次设备需要根据电脑钥匙现场实际操作情况进行回传（只有操作地线，网门时需要对位），回传点上图中“读钥匙”，回传成功窗口即自动关闭！1．2 电脑钥匙基本操作方法：1．2．1开机与关机开机：按压钥匙面板上的电源开关超过2秒，钥匙开机，动画显示“CONTROL”及“欢迎使用FY2000微机防误闭锁装置”字样后进入备用状态，显示实时时钟、电池电量、局名、站名等信息；待机：钥匙在备用状态下超过2分钟无任何动作，将关闭液晶显示，电源开关灯闪烁，进入待机状态以达到省电目的。

待机状态下按压电源开关、功能键或编码头均可以返回备用状态；自动关机：钥匙在待机状态下超过15分钟、接收主机操作票后或向主机汇报操作后将自动关机；强制关机：开机状态按压电源开关超过2秒，钥匙强制关机。

220kV普光变电站现场运行规程版本号[1.0]目录1.总则 (1)1.1.本站简介 (1)1.2.规程适用范围 (1)1.3.规范性引用文件 (2)1.4.基本定义 (2)1.5.运行管理 (3)1.6.继电保护及自动装置的运行管理 (3)1.7.电压无功管理 (4)1.8.设备维护职责划分 (4)1.9.变电站巡视检查 (4)1.10.设备定期试验轮换工作 (6)1.11.设备维护工作 (6)1.12.电气接线概况 (7)1.13.倒闸操作的概念和规定 (7)1.14.事故处理的原则和规定 (10)2.高压设备 (12)2.1.一次设备运行一般规定 (12)2.2.主变压器 (13)2.3.G I S间隔(气体绝缘金属密闭组合电器) (21)2.4.电力电容器及附属设备 (33)2.5.接地站用变 (36)3.防误操作闭锁装置 (38)3.1.概述 (38)3.2.R C S-9200A微机五防系统的内容和方法 (38)3.3.RCS-9200A型五防系统的使用与维护 (39)3.4.R C S-9200A微机五防系统使用说明 (39)3.5.防误装置异常情况的处理要求 (40)3.6.防误装置的管理规定 (40)4.继电保护及自动装置 (43)4.1.继电保护及自动装置运行维护的一般规定 (43)4.2.主变压器保护 (46)4.3.母线保护 (80)4.4.220k V线路保护 (93)4.5.35k V保护 (113)4.6.继电保护及自动装置运行注意事项 (116)4.7.保护压板投退规定 (117)5.变电站综合自动化监控系统 (120)5.1总则 (120)5.2R C S-9700变电站综合自动化系统的构成方式 (120)5.3R C S-9700变电站综合自动化系统的主要功能 (120)5.4R C S-9700变电站综合自动化系统的运行维护 (122)5.5自动化监控系统的异常及处理办法 (123)6.公用部分 (125)6.1.直流系统 (125)6.2.G Q H智能站用交流电源系统 (129)6.3.故障录波器 (136)6.4.多功能电能采集装置 (140)7.事故处理 (142)7.1.事故处理的一般程序 (142)7.2.变压器事故处理 (142)7.3.G I S间隔事故及异常情况的处理 (157)7.4.电容器的异常运行和事故处理 (165)7.5.直流系统故障的处理 (167)7.6.母线失压事故的处理 (170)7.7.全站失电后的处理 (172)7.8.其它设备异常的处理 (173)总则1.1.本站简介普光气田220KV变电站位于达州市宣汉县普光镇，始建于2007年6月，2008年10月投产。

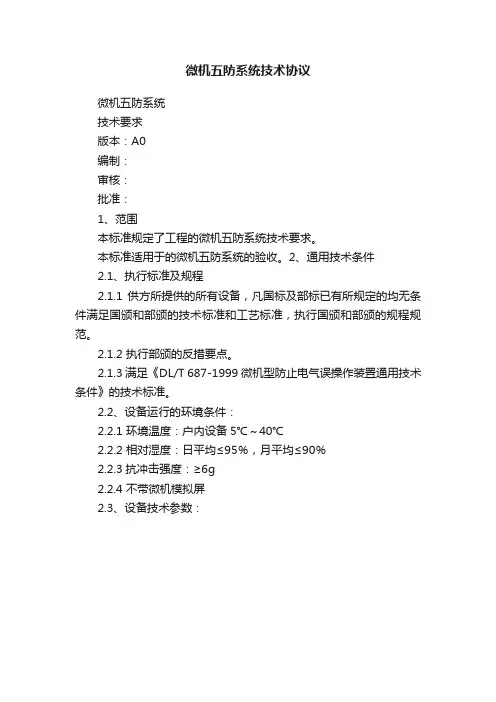

微机五防系统技术协议微机五防系统技术要求版本：A0编制：审核：批准：1、范围本标准规定了工程的微机五防系统技术要求。

本标准适用于的微机五防系统的验收。

2、通用技术条件2.1、执行标准及规程2.1.1 供方所提供的所有设备，凡国标及部标已有所规定的均无条件满足国颁和部颁的技术标准和工艺标准，执行国颁和部颁的规程规范。

2.1.2 执行部颁的反措要点。

2.1.3 满足《DL/T 687-1999微机型防止电气误操作装置通用技术条件》的技术标准。

2.2、设备运行的环境条件：2.2.1 环境温度：户内设备5℃～40℃2.2.2 相对湿度：日平均≤95％，月平均≤90％2.2.3抗冲击强度：≥6g2.2.4 不带微机模拟屏2.3、设备技术参数：3、系统功能本系统不单独设置工控主机、汉字显示器及传输口等，防误系统主机功能由监控系统主机实现。

可进行设备状态对位、模拟预演及传票等操作；通过与监控系统通讯接口，实现信息共享，在线自动对位功能。

3.1 五防功能通过对一次设备加装锁具，对其操作实施强制闭锁，只有在本系统中模拟通过后以正确顺序进行的操作方可解锁操作，从而达到五防的目的。

实现部颁五防要求：防止误拉合断路器防止误入带电间隔防止带负荷拉隔离开关防止带电挂地线或合接地刀闸防止带地线（接地刀闸）合隔离开关同时还可实现母线充电、倒母线操作、线路侧验电、就地或远方操作等复杂闭锁功能。

对母线检修应有接地桩示意，及其相应闭锁措施。

3.2 设备对位系统可通过显示器上的接线图直观地反映系统的工作状态，且通过与监控系统通讯获得遥信量的方式检测各元件的状态是否与实际设备的运行状态一致，若不一致时，则自动对位刷新状态。

3.3 模拟预演操作在模拟操作时，微机五防系统检验操作票是否正确，错误操作时，发出语音信号，防止了各种误操作的产生，同时可起到了仿真培训的作用。

3.4 发送和存储操作票微机五防系统对正确的操作步骤（一次操作票）自动存贮，并把正确的操作票传输到电脑钥匙中，该操作票中所列内容为所涉及的一次设备。

第二章 RCS9200微机五防在线运行系统使用说明目录1 简介 (3)1.1五防闭锁原理 (3)1.1.1 操作票预演生成 (4)1.1.2 实际闭锁操作 (4)1.2RCS9200五防系统配置 (4)1.2.1 双机系统模式 (5)1.2.2 监控五防一体机模式 (5)1.3五防系统的运行环境 (5)1.4五防系统的运行文件及目录 (6)1.5运行前的准备 (7)1.6 五防系统的运行 (6)2 主接线图 (11)2.1显示主接线图 (11)2.2操作主接线图 (11)2.2.1单击鼠标右键的有关操作 (11)2.2.2 单击鼠标左键的有关操作 (12)3 操作票 (14)3.1模板票编辑 (15)3.1.1 顶端的工具栏 (15)3.1.2 右边的接线图窗 (16)3.1.3 左边的编辑窗 (17)3.1.4 图形开票 (22)3.2操作票执行 (23)3.2.1 顶端的工具栏 (23)3.2.2 右边的接线图窗 (23)3.2.3 左边的执行窗 (24)3.2.3.1 浏览窗 (25)3.2.3.2 预演窗 (25)3.2.3.3 执行窗1和执行窗2 (26)3.3操作票管理 (29)3.3.1 顶端的工具栏 (29)3.3.2 左边的树窗 (31)3.3.3 右上方的操作票列表窗 (31)3.3.4 右下方的操作票内容窗 (32)3.4打印设置 (32)3.4.1 顶端的工具栏 (33)3.4.2 左边的树窗 (36)3.4.3 右边的编辑窗 (36)3.5五防锁浏览 (41)4 工作票 (43)4.1工作票主窗口 (43)4.2顶端的工具栏 (44)4.3左边的树窗 (47)4.4右边的编辑窗 (47)4.5右边的编辑窗 (52)RCS9200微机五防在线运行系统使用说明电力部门历来十分重视电力系统的安全运行，然而我国每年都会发生很多因操作人员误操作产生的重大事故，造成巨大的生命财产损失。

五防简易使用说明书简介：本软件是通过电脑模拟操作，以限制的逻辑来按相应的操作步骤，传票后通过钥匙每步提示一步一步解锁操作，实现防误。

另有操作票直接生成功能。

构成：五防主机（电脑）、传输适配器、钥匙、现场的锁具。

一、登陆：1：进入系统，双击电脑桌面“微机防误闭锁与操作票专家系统”图标。

2：进入五防画面后右上角有个“登录”两个字，选择“用户登录”，选择用户名，初始密码都为“1”。

二、开票：1：明确任务。

点击左上角“开票”，选择“电压等级”、“运行方式”、“运行类别”、“线路名称”后会自动生成任务名。

点击“确定”即可2：接线图上模拟操作。

用鼠标“左键”点击需要操作的设备（如：开关、刀闸、地刀等）电脑下方会出现相应的操作内容，若要插入检查项，则用鼠标“右键”点击该相应设备，这时会出现可选择的插入的术语。

3：传票或打印操作票。

当模拟操作完后，回点左上角“开票”，会出现一个小框（有：传到电脑钥匙、预存该操作票、存入典型票库、修改操作票、打印操作票、输入打印票号、继续开票、作废操作票）。

根据需要自己选择，传票和打票无先后顺序。

4：现场操作。

手持电脑钥匙，根据钥匙提示，一步一步进行现场解锁操作，以此实现防误操作。

刀闸、地刀、网门、地桩都是机械锁。

开关是测控屏“就地操作”，监控机为“远方操作”。

5：回传。

等钥匙内的所有任务完成，就表示操作结束，将钥匙放在传输适配器上便可。

三、特殊情况下，常见问题解决。

1：紧急操作后补票。

紧急操作时，配备有万能解锁钥匙，操作完成后设备已经变位。

若要补一张操作票，这时就要用到“对位”（设置成我们想要的状态）如果和后台通讯正常，则需先中断通讯一段时间通讯—禁止/开启信号接收。

2：修改操作票。

当预览要打印操作票时，发现有错字、缺项、设备编号或操作任务不正确，可以返回，使用“修改操作票”。

键盘上“Insert”为插入，“剪刀”便是删除一行，“输新提示”为增加内容。

3：清票。

①如果我们只是练习，将票已经传到钥匙中了，想要清除钥匙中的票，手持钥匙主菜单—钥匙回传—中止回传，将钥匙放回传输适配器上便可。

PCS-9200五防系统简介PCS-9200是一款具有五防（防水、防尘、防冲击、防静电、防振动）功能的系统。

它是一种高可靠性、高性能的计算机系统，广泛应用于户外环境、恶劣工业环境和军事领域等特殊场景。

本文将介绍PCS-9200五防系统的特点、应用场景、技术参数以及维护保养等内容。

特点1.防水：PCS-9200采用特殊的密封设计，可以在恶劣的水域环境下正常运行。

它具有防水防潮等特性，可以在暴雨、水淹等极端天气条件下保持稳定运行。

2.防尘：PCS-9200采用密封式外壳设计，有效阻止灰尘、颗粒等杂质进入系统内部。

它适用于各类粉尘多、灰尘密集的工作场地，如工厂车间、采矿现场等。

3.防冲击：PCS-9200具有抗冲击能力，可有效防止因意外碰撞或震动而导致的系统故障。

它适用于交通运输工具、建筑工地等需要抵御冲击的场景。

4.防静电：PCS-9200具有良好的静电保护措施，可有效防止静电损害。

它适用于需要避免静电干扰的电子制造、医疗设备等行业。

5.防振动：PCS-9200设计了专业的振动抑制装置，能够有效减少振动对系统的影响。

它适用于船舶、航空器、机车等振动环境下的使用。

应用场景1.军事领域：PCS-9200可以在恶劣的战场环境中稳定运行，满足军方对计算设备的高可靠性和五防要求。

2.现场采矿：PCS-9200可以适应恶劣的采矿环境，具备防尘、防水和抗冲击等功能，确保在堆矿、开采等作业过程中的稳定性。

3.工厂车间：PCS-9200的防尘、防静电和防振动特性使其成为工厂车间等粉尘多、噪音大的环境中的理想选择。

4.交通运输：PCS-9200的防冲击、防水和抗振动特性使其适用于船舶、航空器和机车等交通运输工具中的应用。

技术参数•处理器：采用先进的多核处理器，提供强大的计算性能。

•存储器：内置大容量固态硬盘，实现高速存取和可靠性。

•显示屏：配备高亮度、防眩光显示屏，适应各种光照条件。

•操作系统：支持多种操作系统，如Windows、Linux等。

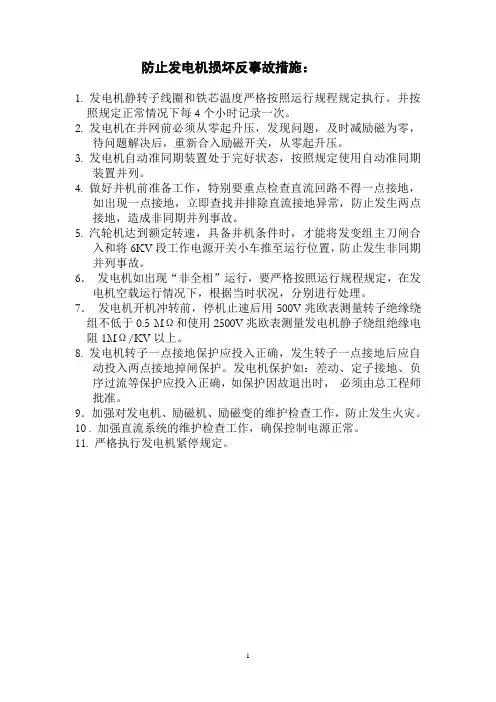

防止发电机损坏反事故措施：1. 发电机静转子线圈和铁芯温度严格按照运行规程规定执行。

并按照规定正常情况下每4个小时记录一次。

2. 发电机在并网前必须从零起升压，发现问题，及时减励磁为零，待问题解决后，重新合入励磁开关，从零起升压。

3. 发电机自动准同期装置处于完好状态，按照规定使用自动准同期装置并列。

4. 做好并机前准备工作，特别要重点检查直流回路不得一点接地，如出现一点接地，立即查找并排除直流接地异常，防止发生两点接地，造成非同期并列事故。

5. 汽轮机达到额定转速，具备并机条件时，才能将发变组主刀闸合入和将6KV段工作电源开关小车推至运行位置，防止发生非同期并列事故。

6．发电机如出现“非全相”运行，要严格按照运行规程规定，在发电机空载运行情况下，根据当时状况，分别进行处理。

7．发电机开机冲转前，停机止速后用500V兆欧表测量转子绝缘绕组不低于0.5 MΩ和使用2500V兆欧表测量发电机静子绕组绝缘电阻1MΩ/KV以上。

8. 发电机转子一点接地保护应投入正确，发生转子一点接地后应自动投入两点接地掉闸保护。

发电机保护如：差动、定子接地、负序过流等保护应投入正确，如保护因故退出时，必须由总工程师批准。

9．加强对发电机、励磁机、励磁变的维护检查工作，防止发生火灾。

10 . 加强直流系统的维护检查工作，确保控制电源正常。

11. 严格执行发电机紧停规定。

RCS9200型微机五防系统管理制度一、微机五防系统所实现的五种防止电气误操作的内容：1、防止带负荷分、合刀闸；2、防止误入带电间隔区间；3、防止误分、合断路器；4、防止带电挂地线；5、防止带地线合刀闸；二、RCS9200型微机五防系统的投入：1、五防系统应投入运行状态，如无特殊情况不得退出运行。

2、系统由于某种原因需要退出时应办理申请手续，经主管专业负责人同意，总工程师批准后才能退出。

3、系统的万能解锁密码一般不能使用，确因系统故障，电脑钥匙不能开锁时经值班长同意，专业负责人确认开锁顺序正确后才能使用，并且专业负责人监护。

安宁市裕青鑫峰投资有限公司110kV裕青鑫峰总降工程微机五防系统招标技术规范书云南电力设计咨询研究院2011年1月1.总则1.1 本设备技术协议适用于110kV裕青鑫峰总降工程微机五防装置的功能设计、结构、性能、安装和试验及验收等方面的技术要求。

1.2 本设备技术协议提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。

1.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有任何异议，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4 本设备技术协议所使用的标准如与卖方所执行的标准不一致时，按较高标准执行。

1.5 本设备技术协议经买、卖双方确认后可作为合同的技术附件，与合同正文具有同等的法律效力。

1.6 本设备技术协议未尽事宜，由买卖双方协商确定。

1.7 卖方所提供的设备应具有至少累计三套两年或一年一套连续成功的商业运行业绩。

2.技术要求2.1应遵循的主要现行标准：下列标准所包含的条文，通过在本技术协议中引用而构成本规范书的条文。

下列标准出版时，所示版本均为有效。

所有标准都会被修订，使用本技术协议的各方应使用下列标准的最新版本。

GB2423.1-89 《电工电子产品基本环境试验规程试验A：低温试验方法》GB/T2423.4-93 《电工电子产品基本环境试验规程试验Db:交变湿热实验方法》GB2423.16-81 《电工电子产品基本环境试验规程试验J：长霉试验方法》GB/T2423.17-93 《电工电子产品基本环境试验规程试验Ka:盐雾实验方法》GB2423.37-89 《电工电子产品基本环境试验规程试验L：沙尘试验方法》GB2706-89 《交流高压电器动热稳定实验方法》GB6833.2-87 《电子测量仪表电磁兼容性实验规范，磁场敏感度试验》GB6833.3-87 《电子测量仪表电磁兼容性实验规范，静电放电敏感度试验》GB6833.4-87 《电子测量仪表电磁兼容性实验规范，电源瞬态敏感度试验》GB6833.5-87 《电子测量仪表电磁兼容性实验规范，辐射敏感度试验》GB6833.6-87 《电子测量仪表电磁兼容性实验规范，传导敏感度试验》GB9813-88 《微机数字电子计算机通用技术条件》SD332-89 《携带型短路接地线技术标准》JB/T8455-1966 《高压开关设备用机械所通用技术和条件》DL/T 687-1999 《微机型防止电气误操作装置通用技术条件》DL/T667—1999 《继电保护设备信息接口配套标准》NDGJ8-89 《火力发电厂、变电所二次接线设计技术规程》GB50062-92《电力装置的继电保护及安全自动装置设计规范》电安生[1994]191《电力系统继电保护及安全自动装置反事故措施要点》国家电力公司《防止电力生产重大事故的二十五项重点要求》国电调[2002]138号《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》2.2 环境条件及工程条件2.2.1 环境温度：－15℃- +40℃；2.2.2相对湿度：85% ；2.2.3抗地震能力：VIII度地震动峰值加速度：0.2g ；地震动反应谱特征周期：0.40s；2.2.4 海拔高度：2000m。

正确使用微机五防确保倒闸操作安全微机五防是一种高压电气设备，用于保护电网系统的稳定运行。

在进行倒闸操作时，必须正确使用微机五防来确保操作的安全性。

本文将详细介绍如何正确使用微机五防来保证倒闸操作的安全。

一、了解微机五防的工作原理和作用微机五防是一种电气保护装置，主要由微处理器、监测单元和保护单元等组成。

它可以实时监测电网系统的电流、电压、频率等参数，并对异常情况进行故障检测和保护动作。

微机五防的作用是及时发现电网系统的故障，并保护系统设备不受损坏。

二、合理选择微机五防的类型和参数在进行倒闸操作前，需要根据实际情况合理选择微机五防的类型和参数。

根据电网系统的电压等级和负荷特性，选择合适的微机五防设备。

同时，要根据设备的技术指标和功能要求，选择适当的动作参数，如电流、电压、频率等。

三、确保微机五防设备的正常运行要确保微机五防设备的正常运行，首先要保证设备本身的质量和性能。

选择具有国家认证和合格证书的产品，并严格按照厂家提供的安装和调试方法进行操作。

同时，要保证设备的供电电源稳定，并定期进行设备的检查和维护，确保设备的正常运行。

四、正确设置微机五防的参数和逻辑关系在进行倒闸操作前，要根据实际情况正确设置微机五防的参数和逻辑关系。

根据设备的技术要求和工作环境的特点，设置合理的动作参数和动作方式，如过流保护、零序保护等。

同时，要根据设备的运行情况进行适当的调整和改进，确保微机五防的动作精度和可靠性。

五、进行倒闸操作前的准备工作在进行倒闸操作前，要进行充分的准备工作。

首先要确保设备的操作人员具备相应的技术知识和操作经验，并严格按照操作规程进行操作。

同时，要对设备进行检查和测试，确保设备的运行状态良好。

还要对操作的时间和工作环境进行评估和控制，避免操作过程中的人为误操作和意外事故。

六、进行倒闸操作过程的监测和记录在进行倒闸操作过程中，要进行实时监测和记录，以便后期分析和处理。

通过监测可以了解设备的实时工作状态，发现异常情况并及时进行处理。

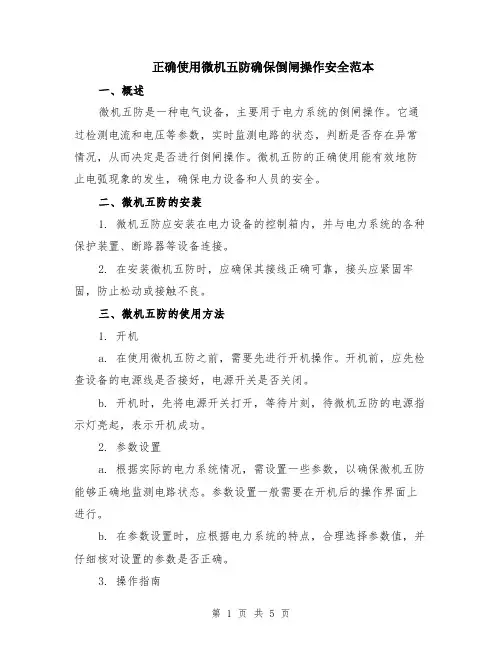

正确使用微机五防确保倒闸操作安全范本一、概述微机五防是一种电气设备，主要用于电力系统的倒闸操作。

它通过检测电流和电压等参数，实时监测电路的状态，判断是否存在异常情况，从而决定是否进行倒闸操作。

微机五防的正确使用能有效地防止电弧现象的发生，确保电力设备和人员的安全。

二、微机五防的安装1. 微机五防应安装在电力设备的控制箱内，并与电力系统的各种保护装置、断路器等设备连接。

2. 在安装微机五防时，应确保其接线正确可靠，接头应紧固牢固，防止松动或接触不良。

三、微机五防的使用方法1. 开机a. 在使用微机五防之前，需要先进行开机操作。

开机前，应先检查设备的电源线是否接好，电源开关是否关闭。

b. 开机时，先将电源开关打开，等待片刻，待微机五防的电源指示灯亮起，表示开机成功。

2. 参数设置a. 根据实际的电力系统情况，需设置一些参数，以确保微机五防能够正确地监测电路状态。

参数设置一般需要在开机后的操作界面上进行。

b. 在参数设置时，应根据电力系统的特点，合理选择参数值，并仔细核对设置的参数是否正确。

3. 操作指南a. 在进行倒闸操作前，应先检查电力设备的工作状态，确保电路处于正常工作状态。

b. 在进行倒闸操作时，应按照设备的操作指南进行，确保按照正确的顺序和方法进行操作。

c. 在操作过程中，需仔细观察微机五防的显示屏，关注各个参数的数值和变化情况，确保微机五防能够正常地监测电路状态。

d. 若微机五防显示异常情况，如电流值异常偏高、电压值异常偏低等，应立即停止倒闸操作，检查设备的工作状态，查找并排除故障。

4. 倒闸操作完成后的处理a. 在完成倒闸操作后，应先观察电力设备的工作情况，确认电路工作正常。

b. 随后，需将微机五防的电源开关关闭，待其指示灯熄灭后方可断开电源。

c. 在关闭微机五防之前，应先将电力设备断开与外部电源的连接，确保安全。

四、微机五防的维护保养1. 定期检查a. 定期检查微机五防的运行状态，观察其显示屏是否正常，检查各个参数的数值是否正常。

RCS-9200 微机五防系统运行桌面图标后，启动RCS-9200系统。

1首先确认系统是否与后台监控RCS-9700系统网络通讯正常。

点击本系统开始菜单，点击“报文监视”，打开“网络通讯报文监视”，如果有握手报文，即为收发报文，即为通讯正常，如图（图2-1）（图2-1）打开五防接线图，点“模拟开票”，（如图2-2）（图2-2）出现以下画面：点绿色小三角“开始预演开票”：（如图3-1）（图3-1）开票之前需填写本次操作任务详细情况：（如图3-2）（图3—2）出现之前开错较多步骤或想重新预演开票，直接点任务窗口上或（如图9—2）（图9—2）确定本票操作预演完毕，点“结束预演开票”：（如图13—1）（图13—1）如果此次预演票为以后操作，可定为预开票，只需点击画面“确定”按钮：（如图13-2）此时需提前打印该票，可直接在“打印操作票”前内打上“√”，（如图14-1）（图14-1）（图14-2）点“确定”：（本系统操作倒闸票支持多间隔操作任务输入，字节较多时直接链接到下一页）。

如本次票为即时操作，可直接在“转为执行票”前内打上“√”，（如图15-2）（图15-2）然后输入“操作人”及“监护人”，口令，注意“操作人”和“监护人”不能为同一个人：（如图16-1）（图16-1）（图16-2）口令输入完毕后，系统会自动下传该操作票，出现五防操作票下传窗口，注意：1、确定电脑数据线插上电脑钥匙串口并在开机状态（状态为主界面，显示南瑞继保电气有限公司界面）2、确定电脑钥匙内无操作票步骤存在，如有票存在，请删除，具体操作见电脑钥匙说明书）。

确认后点“是”按钮，开始操作下传执行票到电脑钥匙，直至点“下传”（如图17-1、17-2）（图17-1）（图17-2）单击下传，弹出如图所示菜单。

（图18-1）下传完之后电脑钥匙会语音报出接收正确。

（当有提示操作，而五防机不需执行提示操作时，必须先拔开电脑钥匙后，再执行点击下传电脑钥匙后提示的“确定”按钮。

1、如何修改设备名称或调度号首先退出五防程序，点左下角“开始”——所有程序——RCS-9200南瑞继保五防系统——五防数据库定义，输入密码，进入如下界面，首先选择需修改设备所在间隔的电压等级，点击‘+’：接着继续选择间隔——遥信，出现如下界面：找到需要修改的设备，改动“自定义名称”注意不要改动别的地方，如果不确定先退出，不保存：改动完“自定义名称”后，左击左上角“系统”——“保存组态数据库”：输入密码，确定，然后点击右上角关闭退出。

2、修改图形退出五防程序，点左下角“开始”，——RCS-9200南瑞继保五防系统——五防图形编辑，点击左上角打开画面，双击选择所修改图形，确定：找到需要修改的地方(一般为文字和调度编号)，双击选择：修改如下地方，再点右上角关闭：点击“保存”，再关闭程序：3、更换挂锁和更换锁号更换挂锁时，只需将需更换的问题挂锁的码片（在挂锁底部）拆下换到备用好挂锁上即可。

当发现挂锁的锁号与电脑钥匙显示的该设备锁号不对应打不开锁时，可将改设备挂锁的锁号抄下，回到主控室五防机打开五防组态数据库，如第一个问题所述打开数据库：在空白处左击一下显示左右拉条：点击拉条，开到锁号这一栏：将正确锁号填进需修改设备的这一行：然后如第一种情况保存组态数据库，关闭。

4、修改术语：仍然先打开数据库，找到需修改的设备，找到“操作术语”：确定需修改的操作术语类型（如6kV分盘开关术语），然后点击左下角操作术语：选择（如开关元件--6kV分盘开关术语），找到需修改的“提示操作术语”，修改术语，确定：注意“%”为该设备的自定义名称，勿修改。

改完后保存。

还要一种情况，该设备提示操作术语需与其它设备类型不一样，需单独增加一种设备操作术语，在操作术语界面，在（如开关就在开关元件下）右击，选择增加一组操作术语：这时会自动生成“新增加的操作术语”：这时点分操作术语，填写拉开,再选择特殊字符，选择遥信自定义名称：这里的“拉开%”代表在分该设备时会出现术语：拉开某某（某某代表该设备的自定义名称）， 同理填写“合操作术语”；填写完分合操作术语后，对“新增加的术语”右击，选择“插入一条提示操作术语”：点击“提示操作术语”，填写提示性术语（如“检查%在合位”），再右击新增加的术语增加一组提示操作术语，同理填写另一个提示术语：填写完所有提示操作术语后，点击开关元件，双击重新命名该“新增加的术语”：保存组态数据库，再点击右下角数据库，找到该设备的操作术语类型，选择刚增加的术语。

RCS9200五防系统 培训手册和指导书 版本：V1.00技术支持部2007年3月RCS9200五防系统培训手册和指导书V1.00目录第一章：RCS9200（A）五防系统硬件 (2)一：RCS9200微机五防的内容、方法、特点 (2)二：现场安装的技术要求 (3)三：9200（老五防）电脑钥匙的使用方法 (3)四：9200（老五防）通信充电控制器的外形结构及使用方法 (6)五：9200A（新五防）电脑钥匙的外形结构及使用方法 (7)六：五防系统现场操作流程图 (9)七：现场常用的锁具介绍 (10)八：RCS9200系列五防系统设备表 (111)第二章：五防软件系统使用介绍 (12)一：画面编辑器： (12)二：数据库工具： (13)三：系统配置 (27)四：在线运行系统中各按扭介绍 (32)★ 9200五防与9200A五防在软件上的区别 (59)★ 9200一体五防需注意的几个方面(以5.0后台说明) (60)★后台与单独五防通讯时的插件设置 (64)★五防特别注意 (65)本书撰写者：叶秉森、宋明俊注：大家在阅读和使用本培训手册和指导书时如有好的建议或发现遇到错误之处，恳请向撰写人指出，以便此书的内容保持更新。

第一章：RCS9200（A ）五防系统硬件综合公司新旧五防硬件说明书一：RCS9200微机五防的内容、方法、特点1.1微机五防系统所实现的五种防止电气误操作的内容:（1）防止带负荷分合刀闸；（2）防止误入带电隔离区间；（3）防止误分合断路器；（4）防止带电挂接地线；（5）防止带地线合刀闸。

1.2本系统防误锁具：（RCS-9200）：（RCS-9200A）：9200和9200A 在习惯上我们称之为老五防和新五防，两者在硬件上的主要区别是：1：电脑钥匙不一样，如上图所示2：在防误锁具上的外观上是没什么区别的，主要是在锁编码的方式上，9200五防是用十个突出的齿组成编码（锁号从1-1023），9200A 五防是电子芯片编码，理论上锁号是没有限制的，且锁号在现场也是不可修改的，出厂时已在芯片上写好。

第一章RS9200微机五防系统概述1.1概述电力部门历来十分重视电力系统的安全运行，电力部门50年代就颁布了《电业安全工作规程》，电力部门相继颁布了各种反事故措施和规定。

防止带负荷拉（合）刀闸、防止误入带电间隔、防止误分（合）断路器、防止带电挂接地线、防止带地线合刀闸的措施，即“五防闭锁”。

由于技术上的原因和防止误操作设备可靠性不高，并未完全有效杜绝五种误操作恶性事故的发生。

随着计算机计编码技术、通信技术及控制技术的快速发展，微机防误闭锁技术得到了长足的发展，并在国内得到了越来越广泛的应用，国家电网公司也颁布了《防止电气误操作闭锁装置管理规定》，并颁布了：发电厂、变电所“采用计算机监控系统时，远方就地操作均应具备电气五防闭锁功能，若具有前置机操作功能的，亦应具备上述功能”的规定。

为此，南京南电继保自动化有限公司在原微机防误闭锁操作系统系列基础上推出了RS9200型微机综合防误操作系统系列产品，真正实现了变电站、发电厂的开关、刀闸等一次设备的微机防误闭锁要求，即防止带负荷分合刀闸（或推拉小车），防止误入带电隔离区间，防止误分合开关，防止带电挂接地线（合地线刀闸），防止带地线合开关（合刀闸）。

1.2 RS9200系统的配置结构RS9200型微机五防系统采用分层分布分散结构体系，由微机防误闭锁计算机、防止电气误操作装置、计算机、打印机等组成。

系统的基本配置结构如图1-1。

该系统既可与变电站自动化系统合为一体，共用一台主机，也可相对独立。

当五防与监控分机运行时，需增配五防主机、打印机、鼠标及UPS电源等设备，五防主机与监控主机或数据采集系统RTU以串口或以太网络相互连接；系统还可直接由五防模拟屏代替五防主机实现操作票预演、下票的功能。

五防主机或五防模拟屏通过接收数据采集系统RTU或监控主机的实遥信，及通过电脑钥匙回送虚遥信的状态，使五防主机、五防模拟屏的一次系统运行图与当前的实际运行状态相一致。

２1.3 RS9200系统的工作原理RS9200型微机五防系统是计算机及网络通信技术应用于变电站自动化的结果。

RCS9200系统的通讯配置内置五防与外置五防的切换方法：先进入dbiol wufang中，transpond层次包--〉厂站-->五防转发-->五防类型设置为1是内置五防2是外置五防3是循环式验证发布时，先要打开dbiol scada 和dbiol vqc才可以。

1、增加通道组。

如图在前置中加五防，打开./fe_config--〉进入后在“channl”栏下，到一个空的地方右键，选择“增加通道组”-->弹出"通道组配置"窗口-->将channel group name 改成wufang 2.选择“20000 ems_model”点击“add” 3.将弹出的transfer_station 对应的value 改成与“dbiol wufang中，transpond层次包--〉厂站-->五防转发-->点号”一致即可。

若需要接受从五防发来的虚遥信的话，则需要把第一项SCADA_STATION设置一个数，与即将要添加在RTU表下面的“虚厂站”的RTU地址一致，如下图设置为62、在此通道组上增加通道。

添加“7510 rcsnetwf”和“tcp_client”两个插件。

并且对于“tcp_client”的配置如下图，ip地址分别设为五防机器的AB网IP。

端口和五防机一致。

3、下图中，右侧列表中的NAME表示由监控转发的点，时间后面紧跟的0001表示当前点在分位，0002表示当前点在合位，0000表示当前点错误。

4、打开dbiol scada scada_view，在RTU表下面添加一个虚厂站，地址设为6即可。

5、在虚厂站下面添加虚装置，地址随意（个人感觉不要跟已有装置地址冲突为宜），然后随便导入一个装置文本（如RCS9705C）。

6、将其中的状态量按顺序把地址改为0,1,2,3，然后即可将其按照普通装置来处理，关联厂站端下面的状态量，唯一的区别就在于数据来源不同，是从五防机发送来的。

第三章 RCS9200微机五防数据库系统使用说明目录1 五防数据库组态工具 31.1数据库结构 31.2测点描述、电压等级、五防锁类型、常用术语的定义 31测点描述定义 32电压等级定义 43五防锁类型定义 44常用术语定义 51.3厂站信息的配置 51.4间隔信息以及相关的遥信、遥测的配置 61间隔的添加 62间隔的删除 63间隔的拷贝 64间隔的插入 65遥信的增加 86遥信的删除 87遥测的增加 88遥测的删除 89遥信的编辑 810遥测的编辑 1011 五防系统和监控系统之间、五防系统和模拟屏之间交互信息的配置 101.5操作术语的定义 111增加一组操作术语 112删除一组操作术语 113操作术语组的命名 124增加一个提示操作语句 125删除一个提示操作语句 126编辑一条操作语句 122五防事件查看工具 133 五防系统配置工具 143.1一般设置 143.2路径设置 143.3操作票设置 153.4通讯设置 164五防权限设置工具 174.1概述 174.2小组的添加和删除 174.3用户的添加和删除 174.4设置权限 184.5重新命名 18RCS9200五防数据库系统使用说明1 五防数据库组态工具五防数据库定义工具是RCS9200防误闭锁系统的一个组成部分。

是RCS9200系统数据的定义和维护子系统，由它生成的数据是画面编辑子系统中设备等动态图元关联数据点的数据来源；是RCS9200系统在线运行的基础。

五防数据库定义工具提供了友好的用户界面，方便的列表格式，用于系统数据库的描述。

对于系统数据库中某些属性的填充，采用弹出菜单进行选择。

数据库定义工具主要完成以下五个方面的工作：● 测点描述、电压等级、五防锁类型、常用术语的定义● 厂站信息的配置● 间隔以及相关的遥信、遥测的配置。

● 五防系统和监控系统之间、五防系统和模拟屏之间交互信息的配置。

● 操作术语的定义1.1数据库结构五防系统数据库结构为层次加关系型的。
