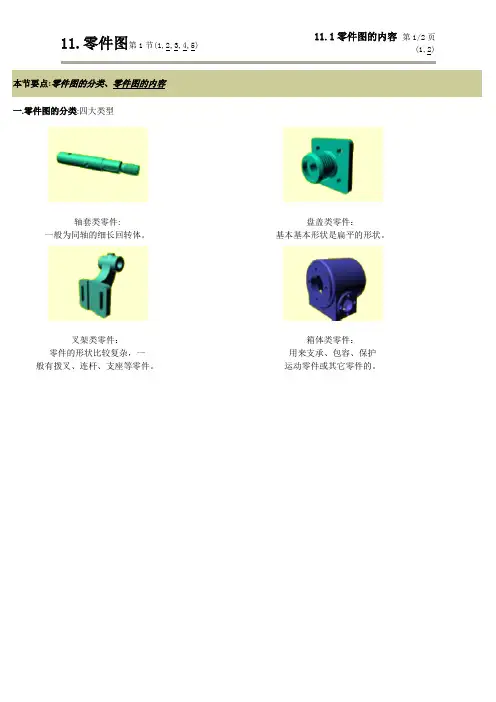

11.零件图第1节(1,2,3,4,5) 11.1零件图的内容第1/2页(1,2)一.零件图的分类:四大类型轴套类零件:一般为同轴的细长回转体。
盘盖类零件：基本基本形状是扁平的形状。
叉架类零件：零件的形状比较复杂，一般有拨叉、连杆、支座等零件。
箱体类零件：用来支承、包容、保护运动零件或其它零件的。
1.零件图第1节(1,2,3,4,5)2.零件图的内容零件图是生产中指导制造和检验该零件的主要图样，它不仅仅是把零件的内、外结构形状和大小表达清楚，还需要对零件的材料、加工、检验、测量提出必要的技术要求。
零件图必须包含制造和检验零件的全部技术资料。
因此，一张完整的零件工作图应具备如下内容：1) 一组视图用于正确、完整、清晰和简便地表达出零件内外形状的图形信息，其中包括机件的各种表达方法，如视图、剖视图、剖面图、局部放大图和简化画法等。
2)完整尺寸零件图中应正确、完整、清晰、合理地注出制造零件所需的全部尺寸信息。
3)技术要求零件图中必须用规定的代号、数字、字母和文字注解说明制造和检验零件时在技术指标上应达到的要求。
如表面粗糙度，尺寸公差，形位公差,材料和热处理，检验方法以及其它特殊要求等。
4) 标题栏标题栏应配置在图框的右下角。
它一般由更改区、签字区、其它区、名称以及代号区组成。
填写的内容主要有零件的名称、材料、数量、比例、图样代号以及设计、审核、批准者的姓名、日期等。
标题栏的尺寸和格式已经标准化，可参见有关标准。
我们来看一凸轮的零件图。
用两个视图表达，主视图为全剖，左视图为视图；一共标注了十个尺寸，包括线性尺寸、直径尺寸、倒角尺寸等；标注了表面粗糙度和尺寸公差；标题栏也填写了主要内容。
第1节共5节(1,2,3,4,5)第2页共2页(1,2) 11.零件图第2节(1,2,3,4,5) 11.2零件图的视图选择和尺寸标注第1/5页(1,2,3,4,5)1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
