复合材料保温板---条文说明

1 总则1. 0. 1 为规范复合材料保温板外墙外保温系统的应用，保证工程质量，做到技术先进、安全可靠、经济合理，制定本规程。

1. 0. 2本规程适用于抗震设防烈度为6-8度的地区，新建、扩建、改建的居住建筑、公共建筑和工业建筑外墙外保温工程的设计、施工和验收。

复合材料保温板屋面保温工程和内保温工程可参照执行。

1 .0. 3本系统在外墙外保温工程应用，除应执行本规程外，尚应符合国家、行业和本省现行有关标准的规定。

2术语2. 0. 1复合材料保温板外墙外保温系统external thermal insulation systems of composite material panel以复合材料保温板为保温层材料，由粘结层、保温层、抹面层和饰面层构成的建筑外墙外保温系统（简称系统）。

2. 0. 2复合材料保温板composite material panel以胶凝材料、保温填料为主要原料，添加功能性外加剂，经搅拌、成型、养护、切割等工艺制成的匀质材料保温板（简称保温板）。

2. 0. 3抹面层rendering coating抹在保温层上，中间夹有增强网，保护保温层并起防裂、防水、抗冲击作用的构造层。

2. 0. 4 界面砂浆interface treat mortar用以改善基层墙体或保温板表面粘结性能的聚合物砂浆。

2. 0. 5 粘结砂浆adhesive mortar用于保温板与基层墙体之间粘结的聚合物水泥砂浆。

2. 0. 6 抹面砂浆rendering coating mortar由高分子聚合物、水泥、砂为主要材料制成，具有一定变形能力和良好粘结性能的聚合物水泥砂浆。

2. 0. 7耐碱玻璃纤维网布alkali-resistant fiberglass mesh采用耐碱玻璃纤维织造，经有机材料涂覆处理的网布。

置于抹面层中、用于提高抹面层抗冲击强度和抗裂性的增强材料（简称网布）。

2. 0. 8机械固定件anchors用于将保温系统固定于基层墙体上的专用固定件。

复合材料保温板外墙外保温系统应用技术规程Technical specification for external thermal insulation systems ofcomposite foam cement panel前言为规范江苏省复合材料保温板外墙外保温系统在工程中的应用，保证工程质量，江苏省住房和城乡建设厅科技发展中心在全面分析复合保温板外墙外保温系统的性能及总结研究成果和实践经验的基础上，制订了本规程。

本规程共7章，主要技术内容包括：1 总则；2 术语；3 基本规定；4 性能要求；5 设计； 6 施工；7 工程验收。

本规程由江苏省住房和城乡建设厅负责管理，江苏省住房和城乡建设厅科技发展中心负责解释。

各单位在执行本规程过程中若有意见和建议，请反馈在江苏省工程建设标准站（地址：南京市江东北路287号银城广场B座4楼，邮政编码：210036）。

本规程主编单位、参编单位、主要起草人和主要审查人:主编单位：江苏省住房和城乡建设厅科技发展中心江苏省建筑工程质量检测中心有限公司参编单位：苏州市金明塑料有限公司江苏博一节能科技有限公司昆山长绿环保建材有限公司常熟科盈复合材料有限公司江苏特友诺新材料科技有限公司主要起草人：潘文佳潘文正张亚挺张慧张卫国陈文海邓勤仓恒芳刘建石张金明陆小龙庄继昌陆雪荣陈国忠目次1 总则 (3)2 术语 (4)3 基本规定 (6)4 性能要求 (7)4. 1 系统性能 (7)4. 2 材料性能 (8)5 设计 (11)5. 1 系统基本构造 (11)5. 2 一般规定 (12)5. 2 构造设计 (14)6 施工 (20)6. 1 一般规定 (20)6. 2 施工机具 (21)6. 3 施工工艺 (21)6. 4 施工要点 (23)7 工程验收 (28)7. 1 一般规定 (28)7. 2 主控项目 (30)7. 3 一般项目 (31)本规程用词说明 (33)条文说明 (34)1 总则1. 0. 1 为规范复合材料保温板外墙外保温系统的应用，保证工程质量，做到技术先进、安全可靠、经济合理，制定本规程。

复合材料保温板复合材料保温板是一种用于建筑保温的新型材料，它由不同种类的材料组合而成，具有良好的保温性能和结构强度。

复合材料保温板在建筑行业中得到了广泛的应用，成为了一种重要的保温材料。

接下来，我们将详细介绍复合材料保温板的特点、优势和应用领域。

首先，复合材料保温板具有优异的保温性能。

它由多层材料组合而成，能够有效地隔离室内外温差，减少能量的传导和散失，从而达到保温的效果。

与传统的保温材料相比，复合材料保温板具有更高的保温性能，能够有效地提高建筑的保温效果。

其次，复合材料保温板具有良好的结构强度。

它采用了多种材料的组合，能够有效地提高板材的抗压、抗拉强度，使其在建筑结构中具有更好的承载能力。

同时，复合材料保温板还具有较好的耐候性和耐腐蚀性，能够在恶劣的环境条件下保持良好的使用性能。

另外，复合材料保温板具有较轻的重量和便于施工的特点。

由于其材料本身较轻，方便搬运和安装，能够有效地提高施工效率，减少人力和物力的浪费。

同时，复合材料保温板的表面平整，易于切割和加工，能够满足不同建筑结构的需求，使其在建筑施工中得到了广泛的应用。

最后，复合材料保温板在建筑行业中应用广泛。

它可以用于各类建筑的外墙保温、屋面保温和地面保温，能够有效地提高建筑的保温性能，减少能源的消耗。

同时，复合材料保温板还可以用于冷库、地下室和管道等特殊场合的保温，具有较好的综合性能和经济性。

综上所述，复合材料保温板具有优异的保温性能、良好的结构强度、轻便的重量和广泛的应用领域，是一种理想的建筑保温材料。

随着建筑行业的不断发展和对节能环保的需求，复合材料保温板将会得到更广泛的应用，为建筑行业的可持续发展做出更大的贡献。

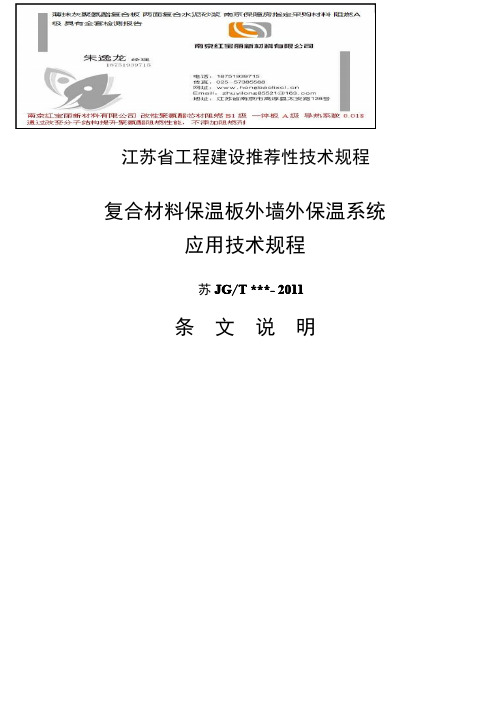

江苏省工程建设推荐性技术规程复合材料保温板外墙外保温系统应用技术规程苏JG/T***-2011条文说明目次1总则……………………………………………………………2术语……………………………………………………………3基本规定………………………………………………………4材料……………………………………………………………4.1系统性能…………………………………………………4.2材料性能…………………………………………………5设计……………………………………………………………5.1系统基本构造……………………………………………5.2一般规定……………………………………………………5.2构造设计…………………………………………………6施工……………………………………………………………6.1一般规定…………………………………………………6.2施工机具…………………………………………………6.3施工工艺…………………………………………………6.4施工要点…………………………………………………7工程验收………………………………………………………7.1一般规定…………………………………………………7.2主控项目…………………………………………………7.3一般项目…………………………………………………1总则1.0.1为有效防止建筑外保温系统火灾事故，公安部于2011年3月14日以公消〔2011〕65号文发出《关于进一步明确民用建筑外保温材料消防监督管理有关要求的通知》，要求民用建筑外保温材料采用燃烧性能为A级的材料，复合材料保温板是实现建筑保温节能和防火安全的较好产品。

为规范复合材料保温板外墙外保温系统，确保其性能和工程应用，制定本规程。

1.0.2系统适用于新建的居住及公共建筑和工业建筑墙体外保温工程；既有建筑节能改造情况比较复杂，涉及构造设计和基层处理等方面。

可参照本规程执行。

屋面工程和内保温工程也可参照执行。

2术语2.0.1复合材料保温板外墙外保温系统是由保温层、粘结层、抹面层和饰面层构成的整体。

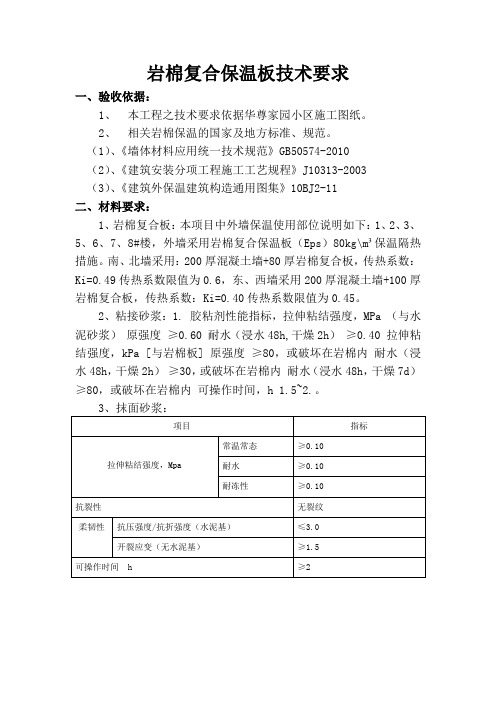

岩棉复合保温板技术要求一、验收依据：1、本工程之技术要求依据华尊家园小区施工图纸。

2、相关岩棉保温的国家及地方标准、规范。

（1）、《墙体材料应用统一技术规范》GB50574-2010（2）、《建筑安装分项工程施工工艺规程》J10313-2003（3）、《建筑外保温建筑构造通用图集》10BJ2-11二、材料要求：1、岩棉复合板：本项目中外墙保温使用部位说明如下：1、2、3、5、6、7、8#楼，外墙采用岩棉复合保温板（Eps）80kg\m³保温隔热措施。

南、北墙采用：200厚混凝土墙+80厚岩棉复合板，传热系数：Ki=0.49传热系数限值为0.6，东、西墙采用200厚混凝土墙+100厚岩棉复合板，传热系数：Ki=0.40传热系数限值为0.45。

2、粘接砂浆：1. 胶粘剂性能指标，拉伸粘结强度，MPa （与水泥砂浆）原强度≥0.60 耐水（浸水48h,干燥2h）≥0.40 拉伸粘结强度，kPa [与岩棉板] 原强度≥80，或破坏在岩棉内耐水（浸水48h，干燥2h）≥30，或破坏在岩棉内耐水（浸水48h，干燥7d）≥80，或破坏在岩棉内可操作时间，h 1.5~2.。

4、耐碱网格布：5、钢丝网：岩棉板铺设完后，从下至上铺设钢丝网，钢丝网单孔搭接时用低碳钢丝绑扎或用锚栓固定，绑扎时每米不少于4处，对边撒拉时用低碳钢丝联结，间隔不大于150mm。

锚栓固定时间隔不大于600mm。

整修全部接缝，并用卡钉把钢丝网突起部位压平。

钢丝网丝径 0.9±0.04 mm ，网孔大小 12.7×12.7 mm ，焊点抗拉力 N >65，镀锌层重量 2 ≥122 g/m 。

6、锚固钉：三、工艺要求：工艺流程：基层检查处理 设置控制线 粘岩棉板 打钉 压入钢丝网 抹第二道抹面胶浆 验收外饰（1）、基层墙体应干燥、平整、顺直，应清洁、无油污、脱膜剂、涂料、污垢、泥土等妨碍粘接的物质，达到《混凝土结构工程质量工程验收规范》（GB50204－2002）或《砌体工程施工质量验收规范》（GB50203－2002）的要求，基层墙体的平整度不符合要求时，凸起、空鼓和疏松的部位应剔除后用1：1：6水泥石膏砂浆找平，干燥（其含水率应小于8%），各种管线固定件安装到位。

复合材料保温板外墙外保温系统应用技术规程Technical specification for external thermal insulation systems of composite foam cement panel前言为规范江苏省复合材料保温板外墙外保温系统在工程中的应用，保证工程质量，江苏省住房和城乡建设厅科技发展中心在全面分析复合保温板外墙外保温系统的性能及总结研究成果和实践经验的基础上，制订了本规程。

本规程共7章，主要技术内容包括：1 总则；2 术语；3 基本规定；4 性能要求；5 设计； 6 施工；7 工程验收。

本规程由江苏省住房和城乡建设厅负责管理，江苏省住房和城乡建设厅科技发展中心负责解释。

各单位在执行本规程过程中若有意见和建议，请反馈在江苏省工程建设标准站（地址：南京市江东北路287号银城广场B座4楼，邮政编码：210036）。

本规程主编单位、参编单位、主要起草人和主要审查人:主编单位：江苏省住房和城乡建设厅科技发展中心江苏省建筑工程质量检测中心有限公司参编单位：苏州市金明塑料有限公司江苏博一节能科技有限公司昆山长绿环保建材有限公司常熟科盈复合材料有限公司江苏特友诺新材料科技有限公司主要起草人：潘文佳潘文正张亚挺张慧张卫国陈文海邓勤仓恒芳刘建石张金明陆小龙庄继昌陆雪荣陈国忠目次1 总则 (3)2 术语 (4)3 基本规定 (6)4 性能要求 (7)4. 1 系统性能…………………………………………………74. 2 材料性能 (8)5 设计 (11)5. 1 系统基本构造 (11)5. 2 一般规定 (12)5. 2 构造设计 (14)6 施工 (20)6. 1 一般规定 (20)6. 2 施工机具 (21)6. 3 施工工艺 (21)6. 4 施工要点 (23)7 工程验收 (28)7. 1 一般规定 (28)7. 2 主控项目 (30)7. 3 一般项目 (31)本规程用词说明 (33)条文说明 (34)1 总则1. 0. 1 为规范复合材料保温板外墙外保温系统的应用，保证工程质量，做到技术先进、安全可靠、经济合理，制定本规程。

复合材料保温板
复合材料保温板是一种由不同材料组成的复合材料，主要用于建筑物的保温隔热。

它具有轻质、强度高、隔热性能好的特点，广泛应用于墙体、屋面、地板等建筑结构中。

复合材料保温板的主要成分包括聚苯板、聚氨酯泡沫板、岩棉板等。

这些材料具有良好的保温隔热性能，能够有效地减少建筑物与外界环境的热传导，提高建筑物的保温性能。

首先，复合材料保温板具有轻质的特点，重量远远轻于传统的砖瓦墙体。

这样不仅可以减少建筑物自身的负载，降低建筑物的自重，而且方便施工，提高工作效率。

其次，复合材料保温板的强度也很高，能够承受较大的外力作用。

它能够有效地抵御风力、地震等外部环境因素对建筑物的影响，保证建筑物的稳定性和安全性。

另外，复合材料保温板的隔热性能也非常出色。

它能够有效地减少建筑物内外的热传导，使室内温度保持稳定，减少能源的消耗。

这种隔热性能的提高不仅可以降低冷暖气的使用频率，节约能源，而且有利于改善室内的舒适度。

此外，复合材料保温板还具有良好的耐火性和防水性能。

它能够有效地抵御火灾的蔓延以及雨水的渗透，保护建筑物的安全和完整性。

综上所述，复合材料保温板是一种具有轻质、强度高、隔热性
能好的建筑材料。

它不仅能够提高建筑物的保温性能，减少能源的消耗，而且具有较高的耐火性和防水性能，保证建筑物的安全和稳定。

因此，它在建筑领域中的应用前景广阔，对推动建筑节能和环保发挥了重要作用。

复合材料保温板外墙外保温系统专项施工方案编制单位：海门铭洋建筑装饰工程有限公司2012-8-25一、编制依据1.建筑项目施工图2.《建筑工程施工质量验收统一标准》GB50300-20013.《建筑装饰装修工程质量验收规范》GB50201-20014.《居住建筑节能保温工程施工质量验收规程》DBG01-97-20055.《外墙外保温工程技术规程》JG144-20046.《复合材料保温板外墙外保温系统应用技术规程》苏JG／T045-2011二、作业条件1．基面施工完毕，达到《建筑工程质量检验评定标准》的要求。

2．操作地点环境温度和基面温度不低于5℃，风力不大于5及，雨雪天不能施工。

由土建方清除基面上浮灰、疏松物、油污和其他废弃物，并用清水冲净。

基层处理应符合《建筑装饰装修工程质量验收规范》中一般抹灰工程质量要求。

3．外保温工程施工前，外门窗洞口应通过验收，洞口尺寸、位置应符合设计要求和质量要求并验收合格，门窗框或辅框应安装完毕，并需做防水处理。

伸出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、连结件应安装完毕，并预留出外保温系统的厚度。

4．进场材料由甲乙双方及监理三方现场抽样，送检并复试合格后方可施工。

三、材料准备3.1系统基本结构与性能指标本系统是以复合材料保温板为保温材料，玻纤网（涂料饰面）加强，外墙外保温专用粘结砂浆和外墙外保温专用抹面砂浆作面层的建筑外墙外保温体系的施工标准和验收标准。

系统性能指标见表1.表1复合材料保温板外墙外保温系统的性能指标项目耐候性吸水量（1h）抗冲击强度耐冻融性能水蒸气渗透阻抹面层不透水性热阻性能指标表面无裂纹、空鼓、起泡、剥落现象，拉伸粘结强度≥0.1MPa和保温层破坏系统在水中浸泡1h后的吸水量≤0.5kg/m2建筑物首层墙面以及门窗口等易受碰撞部位：10J级；建筑物二层以上墙面等不易受碰撞部位：3J级30次冻融循环后，系统无空鼓、脱落，无渗水裂缝；拉伸粘结强度≥0.1MPa符合设计要求，且≥0.85g/（㎡·h）2h不透水符合设计要求试验方法JGJ144JGJ144JGJ144JGJ144JGJ144JGJ144GB/T134753.2各原材料性能指标所需主要原材料有：复合材料保温板、粘结砂浆、抹面砂浆、玻纤网、锚固件。

JG 中华人民共和国建筑工程行业标准JG/T××××—××××聚氨酯硬泡复合保温板Composite Insulation Panels Made of Polyurethane Rigid Foam（征求意见稿）xxxx-xx-xx发布 xxxx-xx-xx实施中华人民共和国住房和城乡建设部发布前言本标准由住房和城乡建设部提出。

本标准由住房和城乡建设部建筑工程标准技术归口单位归口。

本标准负责起草单位：本标准参加起草单位：本标准主要起草人：本标准为首次发布。

聚氨酯硬泡复合保温板1 范围本标准规定了聚氨酯硬泡复合保温板的产品规格、原材料要求、技术要求、试验方法、检验规则、包装、运输、贮存等。

本标准适用于工业与民用建筑中使用的以聚氨酯硬泡为保温材料、以硬质或软质面层单面或双面复合而成的保温板。

2 规范性引用文件下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

凡是不注日期的引用文件，其最新版本适用于本标准。

GBJ118-88 民用建筑隔声设计规范GB/T 2828.1 计数抽样检验程序第一部分：按接受质量限（AQL）检索的逐批检验抽样计划GB/T 3985 石棉橡胶板GB/T 6343 泡沫塑料和橡胶表观（体积）密度的测定GB 8624-2006 建筑材料及制品燃烧性能分级GB/T8810 硬质泡沫塑料吸水率的测定GB 8811 硬质泡沫塑料尺寸稳定性试验方法GB 8813 硬质泡沫塑料压缩试验方法GB 9641 硬质泡沫塑料拉伸性能试验方法GB 10294 绝热材料稳态热阻及有关特性的测定防护热板法GB 10295 绝热材料稳态热阻及有关特性的测定热流计法GB/T 10303 膨胀珍珠岩绝热制品GB/T 11718 中密度纤维板GB/T 12754 彩色涂层钢板及钢带GB/T 15102 浸渍胶膜纸饰面人造板GB/T 15104-2006 装饰单板贴面人造板GB/T 17748 铝塑复合板JGJ 144-2004 外墙外保温工程技术规程JG/T 159-2004 外墙内保温板JG/T 169-2005 建筑隔墙用轻质条板JC/T412.2 纤维水泥平板JC/T647 泡沫玻璃绝热制品JC/T 997-2006 装饰纸面石膏板3 术语和定义下列术语和定义适用于本标准。
