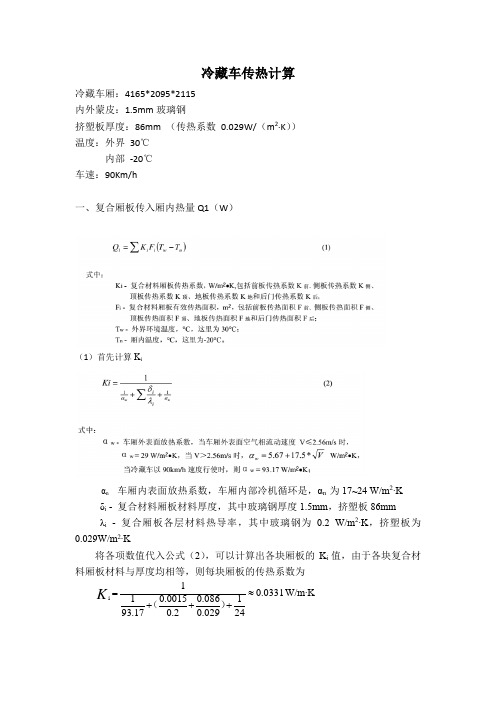

冷藏车传热计算冷藏车厢：4165*2095*2115内外蒙皮：1.5mm 玻璃钢挤塑板厚度：86mm （传热系数 0.029W/（m 2∙K ））温度：外界 30℃内部 -20℃车速：90Km/h一、复合厢板传入厢内热量Q1（W ）（1）首先计算K iαn - 车厢内表面放热系数，车厢内部冷机循环是，αn 为17~24 W/m 2∙K δi - 复合材料厢板材料厚度，其中玻璃钢厚度1.5mm ，挤塑板86mm λi - 复合厢板各层材料热导率，其中玻璃钢为0.2 W/m 2∙K ，挤塑板为0.029W/m 2∙K将各项数值代入公式（2），可以计算出各块厢板的K i 值，由于各块复合材料厢板材料与厚度均相等，则每块厢板的传热系数为0331.0241029.0086.02.00015.017.9311i ≈+++=）（K W/m∙K（2）计算各块厢板有效传热面积Fi各块车厢板厚度为0.089m冷藏车厢：4165*2095*2115（3.987*1.917*1.937）则056.4178.0-178.0-=⨯⨯⨯=）（）（、后前H W H W F F ）（）（、底顶178.0-178.0-L W L W FF ⨯⨯⨯==8.167 ）（）（侧178.0-178.0-H L H L F ⨯⨯⨯==8.248 将Ki 、各厢板传热面积代入（1）式，得Q 1=67.759W （其中αn 取24W/m 2∙K ，αw =93.17W/m 2∙K ）二、车厢换气代入厢内的热量Q2（W ）综上，得 Q 2=6.8W三、太阳辐射进入箱体的热量Q3(W)Q3=10.2W四、装卸货物开门时代入箱体的热量Q4(W)Q4=33.880W综上：冷藏箱体的总热交换量Q=Q1+Q2+Q3+Q4=118.64W。

冰箱热负荷拟合计算方法及在开发中的应用

冰箱热负荷拟合计算方法及在开发中的应用
冰箱的工作原理是通过吸热、蒸发、压缩和冷凝等过程将热量从
低温环境中转移到高温环境中，因此冰箱的设计需要考虑负荷的大小
和稳定性。

冰箱热负荷拟合计算方法是通过对冰箱的构造、属性参数
和热传导规律的分析，建立数学模型，并使用数值拟合方法计算得到
冰箱的热负荷。

具体而言，冰箱热负荷拟合计算方法包括以下几个步骤：
1. 确定冰箱的基本参数，包括制冷剂种类和量、冷凝器和蒸发
器材质和尺寸、电机功率和效率等。

2. 根据冰箱的构造和工作原理，建立数学模型。

一般来说，可
以采用热传导方程、能量守恒方程和热力学公式等建立冰箱的热传导
模型，考虑冷凝器、蒸发器、制冷剂流动和换热等过程。

3. 基于所建立的模型，进行数值计算和拟合。

通常使用计算机
编程软件对模型进行数值求解，得到冰箱的热负荷曲线，并与实测数
据进行拟合。

在进行拟合时，可以考虑温度、功率和工作时间等因素。

在冰箱开发中，热负荷拟合计算方法可以用来优化冰箱的制冷系
统和压缩机组件，提高整机的工作效率和稳定性。

此外，还可以用于
预测和评估新型冰箱的性能，在提高产品质量和竞争力方面具有重要
的意义。

冷库热负荷如何计算

冷库热负荷如何计算板式换热器的计算是一个比较复杂的过程，目前比较流行的方法是对数平均温差法和NTU法。

在计算机没有普及的时候，各个厂家大多采用计算参数近似估算和流速-总传热系数曲线估算方法。

目前，越来越多的厂家采用计算机计算，这样，板式换热器的工艺计算变得快捷、方便、准确。

以下简要说明无相变时板式换热器的一般计算方法，该方法是以传热和压降准则关联式为基础的设计计算方法。

以下五个参数在板式换热器的选型计算中是必须的：•总传热量(单位:kW).•一次侧、二次侧的进出口温度•一次侧、二次侧的允许压力降•最高工作温度•最大工作压力如果已知传热介质的流量，比热容以及进出口的温度差，总传热量即可计算得出。

温度T1 = 热侧进口温度T2 = 热侧出口温度t1 = 冷侧进口温度t2= 冷侧出口温度热负荷热流量衡算式反映两流体在换热过程中温度变化的相互关系，在换热器保温良好，无热损失的情况下，对于稳态传热过程，其热流量衡算关系为：（热流体放出的热流量）=（冷流体吸收的热流量）在进行热衡算时，对有、无相变化的传热过程其表达式又有所区别。

（1）无相变化传热过程式中Q----冷流体吸收或热流体放出的热流量，W；mh,mc-----热、冷流体的质量流量，kg/s；Cph,Cpc------热、冷流体的比定压热容，kJ/(kg·K)；T1,t1 ------热、冷流体的进口温度，K；T2,t2------热、冷流体的出口温度，K。

（2）有相变化传热过程两物流在换热过程中，其中一侧物流发生相变化，如蒸汽冷凝或液体沸腾，其热流量衡算式为：一侧有相变化两侧物流均发生相变化，如一侧冷凝另一侧沸腾的传热过程式中r,r1,r2--------物流相变热，J/kg；D,D1,D2--------相变物流量，kg/s。

对于过冷或过热物流发生相变时的热流量衡算，则应按以上方法分段进行加和计算。

对数平均温差(LMTD)对数平均温差是换热器传热的动力，对数平均温差的大小直接关系到换热器传热难易程度.在某些特殊情况下无法计算对数平均温差,此时用算术平均温差代替对数平均温差，介质在逆流情况和在并流情况下的对数平均温差的计算方式是不同的。

冷藏车车厢传热计算及制冷机匹配

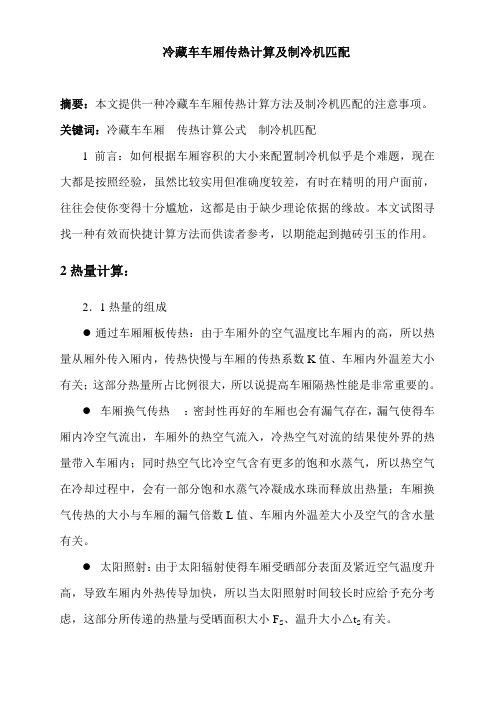

冷藏车车厢传热计算及制冷机匹配摘要：本文提供一种冷藏车车厢传热计算方法及制冷机匹配的注意事项。
