采暖工程：最详细的冷热负荷计算依据、公式与取值建筑物的热负荷民用建筑供暖设计热负荷一. 房间热负荷的组成：a.围护结构的耗热量b.加热由门、孔洞侵入的冷空气的耗热量c.加热由门窗缝隙渗入室内空气的耗热量围护结构的温差传热量Qj=Kf(tn-tw)aQj---通过供暖房间某一面围护结构的温差传热，WK---该面围护结构的传热系数，W/m2 .℃F---该面维护结构的散热面积，m2tn--室内空气计算温度，℃tw--室外采暖计算温度，℃a---温差修正系数附加耗热量附加耗热量是按基本耗热量的百分比计算，考虑各项附加后的耗热量Q1=Qj(1+βch+βf+ βli+ βm)(1+ βf.g)(1+ βj)βch–朝向修正；βf–风力修正；βli–两面外墙修正；βm –窗墙面积比过大修正；βf.g–房高附加修正；βj –间歇附加修正；通过门窗缝隙的冷风渗透耗热量V=∑( l L m)l---房间某朝向上的门窗缝隙长度，mL---每米门窗缝隙的基准渗风量，m3/h·mm---门窗缝隙的渗风量综合修正系数外门开启冲入的冷风耗热量可按照建筑的形式查表计算工业厂房及辅助房间供暖设计热负荷1.基本耗热量及附加耗热量a. 室内空气温度的确定1）工作地带的设计温度 tg2）室内空气的计算温度 t n当车间高度≤4m时，tn=tg;当车间高度>4m时，对地面 tn=tg，对外墙、外窗和外门 tn=(tn+td)/2；对屋顶tn=td=tg+Δt(H-2)Δt = 0.3~1.5℃/m (温度梯度)b .当 tn分别按照地面、外墙及屋顶取不同值时，房高附加修正率βf .g=0 ，两面外墙修正βli =0 ；窗墙面积比过大修正βm =02.厂房的门窗缝隙冷风渗透耗热量3.厂房的大门开启冲入的冷风耗热量a.每班开启时间≤15min的大门，附加率为200~500%；b.每班开启时间>15min的外门，按照下列经验公式计算：G=A +(a +Nνw ) FG--冲入的冷风量，kg/s; N—常数，0.15~0.25a, A—系数，查表 ;Vw---冬季室外平均风速，m /sF--车间上部可能开启的排气窗或排气孔的面积，m2建筑物热负荷可按建筑体积估算Q N =a q N.VV (t n .p- t w)Q f=a q f. V V (tn .p- t w. f)建筑物热负荷可按建筑面积估算（方案设计）Q N= q N.S S建筑物的冷负荷一. 房间得热量的组成：a.通过围护结构传入室内的热量b.通过外窗进入的辐射热量c.人体散热量d.照明散热量e.设备、器具、管道及其他热源的散热量f.食物或物料散热量g.各种散湿过程产生的潜热量h.渗透空气带入室内得热量二.空调房间的冷负荷建筑围护结构传入室内得热量形成的冷负荷（太阳辐射进入室内的热量和室内外空气温差经围护结构传入的热量）人体散热形成的冷负荷灯光照明散热形成的冷负荷其他设备散热形成的冷负荷三.空调房间的湿负荷房间湿负荷的组成：a.人体的散湿量b.空气渗入带入的湿量c.化学反应过程的散湿量d.潮湿的表面、液面的散湿量e.食品及其他物料的散湿量f.其他设备的散湿量建筑围护结构传入室内得热量形成的冷负荷a.对流形式的得热量立即变成室内冷负荷b.太阳辐射得热量经过围护结构吸热-放热后，有时间的延迟和数量上的衰减所以计算这部分得热量时，应该逐时计算（这与计算热负荷时不同）热负荷计算---稳定传热冷负荷计算---不稳定传热1.围护结构的冷负荷a.外墙、屋面的传热冷负荷计算Qτ=K F ∆tτ-ξτ—计算时刻，点钟τ-ξ—温度波的作用时刻，点钟∆tτ-ξ—作用时刻下，冷负荷的计算温差℃例：延迟时间为5小时的外墙，在确定16时房间的热负荷时，应取时刻τ=16，ξ=5，作用时刻为τ-ξ=16-5=11时，16时外墙内表面。
关于采暖热负荷的计算的理论公式采暖热负荷计算是确定供热设备规格和选择适当供热设备的重要依据。
热负荷计算是根据建筑物本身的热损失和热收益来确定所需的供热能量。
下面将介绍几种常见的采暖热负荷计算方法及其理论公式。
1.等效温差法：等效温差法是一种常用的热负荷计算方法。
它根据建筑物的热阻、热容和室外与室内的温度差来确定热负荷。
其计算公式如下：Q=U×A×θ其中，Q为建筑物的热负荷，U为建筑物的导热系数，A为建筑物的外墙面积，θ为室外与室内的温度差。
2.动态法：动态法是一种通过模拟建筑物在一天内的能量平衡来计算热负荷的方法。
它需要建立建筑物模型，并基于辐射热传递、传导热传递和对流热传递等因素进行计算。
其计算公式较复杂，通常借助计算机软件进行模拟计算。
3.TZ法：TZ法（Treat Zone method）是一种将建筑物分为多个热力学区域进行热负荷计算的方法。
每个区域内的热传递是根据建筑材料、室内外温度差和室内外表面积等因素进行计算的。
该方法的计算公式如下：Q=∑(U×A×θ)其中，Q为建筑物的热负荷，U为各区域的导热系数，A为各区域的面积，θ为各区域的温度差。
通过对所有区域的贡献求和，即可得到整个建筑物的热负荷。
4.百分比法：百分比法是一种通过统计建筑物内热源、室内人员、室内灯具等各个热负荷项的相对贡献比例来计算总热负荷的方法。
它适用于不需要详细考虑建筑物结构和传热方式的情况。
计算公式如下：Q=Σ(HP×CP×NF×FF)其中，Q为建筑物的热负荷，HP为各项热负荷的设计功率，CP为各项热负荷的修正系数，NF为非稳态修正系数，FF为非均匀修正系数。
需要注意的是，以上方法和公式仅提供了一种计算热负荷的途径，实际应用中还需要根据具体情况进行修正和调整。
比如，考虑到建筑物的局部热桥、日照因素、隔声阻抗等特殊条件。
因此，在进行热负荷计算时，建议结合相关行业标准和实际情况进行综合评估和修正。
采暖负荷计算书一、工程信息项目名称0采暖形式传统形式地理位置0建筑层数5建筑高度18二、基本计算公式计算原理参照《实用供热空调设计手册》陆耀庆,中国建筑工业出版社1.通过围护结构的基本耗热量计算公式—基本耗热量 K —传热系数 F —传热面积—室内空气计算温度—室外供暖计算温度α —温差修正系数2.附加耗热量计算公式—考虑各项附加后，某围护的耗热量—某围护的基本耗热量—朝向修正—风力修正—两面外墙修正—窗墙面积比过大—房高附加—间歇附加α)(w n j t t KF Q -=j Q n t w t )1)(1)(1(.1j g f m li f ch j Q Q ββββββ++++++=1Q j Q ch βf βli βm βfg βj β2若C<=-1或m<=0，可不计算冷空气渗透耗热量3对于大于六层的高层建筑，计算中，若h<10m 时，h=10m ，当无以上及门窗构造相关数据时，可采用换气次数法计算门窗隙缝的冷风渗透耗热量房间类型一面外墙有窗房间二面外墙有窗房间三面外墙有窗房间门厅换气次数k0.50.5-1.01.0-1.52门窗隙缝的冷风渗透耗热量：Q 2=0.28*1*1.4*（t n-tw)*k*V4.外门开启冲入冷风耗热量计算公式—通过外门冷风侵入耗热量—某围护的基本耗热量—外门开启外门开启冲入冷风耗热量附加率，参见[2]p128表4.1-12三、气象参数室外采暖计算温度℃-22风力附加系数0热压系数0.25风压系数0.25东/西[朝向修正]0北/东北/西北[朝向修正]0.1南[朝向修正]-0.23东南/西南[朝向修正]-0.13kqj Q Q β⨯=33Q j Q kq β。
采暖热负荷的计算的理论公式传统方法采用建筑物的整体热平衡原理，将建筑物划分为不同的传热面，计算各个传热面的传热损失，再将其累加得到总的热负荷。
该方法计算简单，但对建筑物内部不同区域的热负荷分布不够精细。
节能法则是通过提高建筑物的节能标准和计算方法，以准确估计建筑物的热负荷。
以下是传统方法和节能法的计算公式和方法。
传统方法的计算公式1.室内传热负荷（Qh）的计算：Qh = (Qh1 + Qh2 + ... + Qhn) + QB其中，Qh1 ~ Qhn 分别代表建筑物各面的传热负荷，QB 为补偿比例。
2. 墙体传热负荷（Qhw）的计算：Qhw = A × Uw × ∆tw其中，A 为墙体面积，Uw 为墙体的传热系数，∆tw 为室内外温度差。
3. 屋顶传热负荷（Qhr）的计算：Qhr = A × Ur × ∆tr其中，A 为屋顶面积，Ur 为屋顶的传热系数，∆tr 为室内外温度差。
4. 地板传热负荷（Qhf）的计算：Qhf = A × Uf × ∆tf其中，A 为地板面积，Uf 为地板的传热系数，∆tf 为室内外温度差。
5. 窗户传热负荷（Qhw）的计算：Qhw = A × Uw × ∆tw × (1 - Lr)其中，A 为窗户面积，Uw 为窗户的传热系数，∆tw 为室内外温度差，Lr 为窗户的阳光热辐射透射率。
节能法的计算公式1.室内传热负荷（Qh）的计算：Qh=Q¤K×A×∆θ其中，Q为设计取暖能耗，K为节能系数，A为建筑物的朝向系数，∆θ为设计室内外两种状态的温差。
2.传热损失系数（Q'L）的计算：Q'L=Qh/A其中，A为传热面积。
3.建筑物比例系数（R）的计算：R=Q'S/Q'L其中，Q'S为节能设计取暖能耗。
4.重要参数的计算：a.运动风量（Qy）Qy=(Qh+Qt+Qv)×CVR×Cf其中，Qh是室内传热负荷，Qt是室内气流发热，Qv是室内人员发热，CVR是风量调节系数，Cf是风流系数。
热负荷计算方法发布时间：2016-02-24城市集中供热系统的用户在单位时间内所需的热量。
它是制订城市供热规划和设计供热系统的重要依据，也是对供热系统设计进行技术经济分析的重要原始资料。
集中供热系统的热负荷主要有采暖、通风、热水供应和生产工艺等热负荷。
其中采暖和通风用热是季节性热负荷，而热水供应和生产工艺用热则多是常年性热负荷。
季节性热负荷随气候条件而变化,在一年中变化很大,但在一天内波动较小。
常年性热负荷受气候条件影响较小，在一年中变化不大，但在一天内波动大，特别是对非全天需热的用户。
采暖热负荷在冬季某一室外温度下，为达到要求的室内温度，供热系统在单位时间内向建筑物供给的热量。
采暖设计热负荷是指当室外温度为采暖室外计算温度时，为了达到上述所要求的室内温度，供热系统在单位时间内向建筑物供给的热量。
在制订城市或区域供热规划或设计其供热系统时，往往缺乏确切的原始资料,一般只能用热指标法估算,即用单位建筑面积的热指标乘以建筑面积，得出采暖的设计热负荷Q(瓦)。
用公式表示为：Q=qfFqf--单位建筑面积热指标(W/㎡)；F--建筑面积(㎡)如已知房屋体积，也可采用每立方米建筑体积在室内外温差为1°C时的热指标qv 【W/(m3·°C)】Q=qvV(tn-tw)V--建筑体积(m3);tn--室内计算温度（°C）；tw--采暖室外计算温度（°C）。
采暖热指标qv和qf的大小与建筑物围护结构的传热系数、外围体积、密闭性或通风条件、建筑物的类型和外形以及墙窗面积比等许多因素有关，通常是依据实际工程统计分析而得，设计时可参考有关部门提供的资料，结合具体情况选用。
一、维护结构的耗热量1.维护结构的基本耗热量Qj--j部分围护结构的基本耗热量，W；Aj--j部分围护结构的表面积，m2；Kj--j部分围护结构的传热系数，W/（m2*℃）；tR--冬季室内计算温度，℃；tow-- 采暖室外计算温度，℃；α--围护结构的温差修正系数2.维护结构附加耗热量（1）朝向修正率不同朝向的围护结构，收到的太阳辐射热量是不同的；同时，不同的朝向，风的速度和频率也不同。
热负荷计算方法发布时间：2016-02-24城市集中供热系统的用户在单位时间内所需的热量。
它是制订城市供热规划和设计供热系统的重要依据，也是对供热系统设计进行技术经济分析的重要原始资料。
集中供热系统的热负荷主要有采暖、通风、热水供应和生产工艺等热负荷。
其中采暖和通风用热是季节性热负荷，而热水供应和生产工艺用热则多是常年性热负荷。
季节性热负荷随气候条件而变化,在一年中变化很大,但在一天内波动较小。
常年性热负荷受气候条件影响较小，在一年中变化不大，但在一天内波动大，特别是对非全天需热的用户。
采暖热负荷在冬季某一室外温度下，为达到要求的室内温度，供热系统在单位时间内向建筑物供给的热量。
采暖设计热负荷是指当室外温度为采暖室外计算温度时，为了达到上述所要求的室内温度，供热系统在单位时间内向建筑物供给的热量。
在制订城市或区域供热规划或设计其供热系统时，往往缺乏确切的原始资料，一般只能用热指标法估算,即用单位建筑面积的热指标乘以建筑面积，得出采暖的设计热负荷Q（瓦）。
用公式表示为：Q=qfFq仁-单位建筑面积热指标（W/叶）；F--建筑面积⑴）如已知房屋体积，也可采用每立方米建筑体积在室内外温差为1°C时的热指标qv【W/（m3・°C）】Q=qvV（tn-tw）V--建筑体积（m3）;tn--室内计算温度（°C）;tw--采暖室外计算温度（°C）。
采暖热指标qv和qf的大小与建筑物围护结构的传热系数、外围体积、密闭性或通风条件、建筑物的类型和外形以及墙窗面积比等许多因素有关，通常是依据实际工程统计分析而得，设计时可参考有关部门提供的资料，结合具体情况选用。
一、维护结构的耗热量1•维护结构的基本耗热量Qj--j部分围护结构的基本耗热量，W；Aj--j部分围护结构的表面积，m2；Kj--j部分围护结构的传热系数，W/（m2*。
）；tR--冬季室内计算温度，°C;tow--采暖室外计算温度,C;a--围护结构的温差修正系数2•维护结构附加耗热量（1）朝向修正率不同朝向的围护结构,收到的太阳辐射热量是不同的；同时,不同的朝向,风的速度和频率也不同。
关于采暖热负荷的计算的理论公式采暖热负荷的计算是为了确定建筑物在采暖季节内所需的供暖能量，以便有效地设计采暖系统。
热负荷计算的理论公式主要包括传热负荷和非传热负荷两部分。
1.传热负荷公式传热负荷是指建筑物热损失和换气导致的热增加，主要由传导、辐射和对流三种方式进行热传递。
以下是常用于计算传热负荷的理论公式：1.1.传导热负荷传导热负荷是由于建筑物外墙、屋顶、地板等建筑构件的传热引起的。
传导热负荷计算的公式如下：Qcond = U × A × ΔT其中，Qcond表示传导热负荷（单位：W或Btu/h），U表示传导热系数（单位：W/(m²·K)或Btu/(h·ft²·°F)），A表示传热面积（单位：m²或ft²），ΔT表示温度差（单位：K或°C）。
1.2.辐射热负荷辐射热负荷是由于建筑物与环境之间的热辐射引起的。
辐射热负荷计算的公式如下：Qrad = A × (δIR × FR + ε × σ × A × (Tsupa^4 -Tf)^1/2)其中，Qrad表示辐射热负荷（单位：W或Btu/h），A表示传热面积（单位：m²或ft²），δIR表示玻璃的总辐射率，FR表示窗玻璃的透射比例，ε表示建筑构件的辐射率，σ表示斯特藩-玻尔兹曼常数（5.67× 10^-8 W/(m²·K^4)）, Tsupa表示室外表面温度（单位：K或°C），Tf表示室内设计温度（单位：K或°C）。
1.3.对流热负荷对流热负荷是由于空气对流引起的热传递。
对流热负荷计算的公式如下：Qconv = h × A × ΔT其中，Qconv表示对流热负荷（单位：W或Btu/h），h表示传热系数（单位：W/(m²·K)或Btu/(h·ft²·°F)），A表示传热面积（单位：m²或ft²），ΔT表示温度差（单位：K或°C）。
热负荷计算公式在我们的日常生活和工业生产中，热负荷的计算是一项非常重要的工作。
热负荷指的是在某一特定条件下，为了维持室内或设备的温度，所需供应的热量。
准确计算热负荷对于合理设计供暖、空调、制冷等系统至关重要，它不仅能够保证系统的正常运行，还能有效地节约能源和降低成本。
热负荷的计算涉及到多个因素，包括室内外温度差、建筑物的围护结构特性、室内人员数量、设备的散热量等等。
下面我们就来详细介绍一下常见的热负荷计算公式及其应用。
一、围护结构传热引起的热负荷围护结构包括墙壁、屋顶、窗户、门等，它们的传热会导致热量的散失或增加。
围护结构传热引起的热负荷可以通过以下公式计算：Q1 ＝ K × F ×（tn tw)其中，Q1 表示围护结构的传热热负荷（W）；K 表示围护结构的传热系数 W/（m²·℃）；F 表示围护结构的面积（m²）；tn 表示室内计算温度（℃）；tw 表示室外计算温度（℃）。
传热系数 K 取决于围护结构的材料和构造，不同的材料和构造具有不同的传热性能。
例如，砖墙的传热系数比保温材料的传热系数大，意味着热量更容易通过砖墙散失。
在实际计算中，需要分别计算不同朝向的墙壁、屋顶、窗户和门的传热热负荷，然后将它们相加得到总的围护结构传热热负荷。
二、冷风渗透引起的热负荷在建筑物中，由于门窗的缝隙等原因，室外的冷空气会渗入室内，从而带走热量。
冷风渗透引起的热负荷可以通过以下公式计算：Q2 ＝028 × cp × ρ × L × （tn tw)其中，Q2 表示冷风渗透热负荷（W）；cp 表示空气的定压比热容kJ/（kg·℃），约为 101 kJ/（kg·℃）；ρ 表示室外空气的密度（kg/m³）；L 表示渗透冷空气量（m³/h）。
渗透冷空气量 L 的计算比较复杂，通常可以根据建筑物的类型、门窗的密封性等因素，采用经验公式或查表的方法来确定。

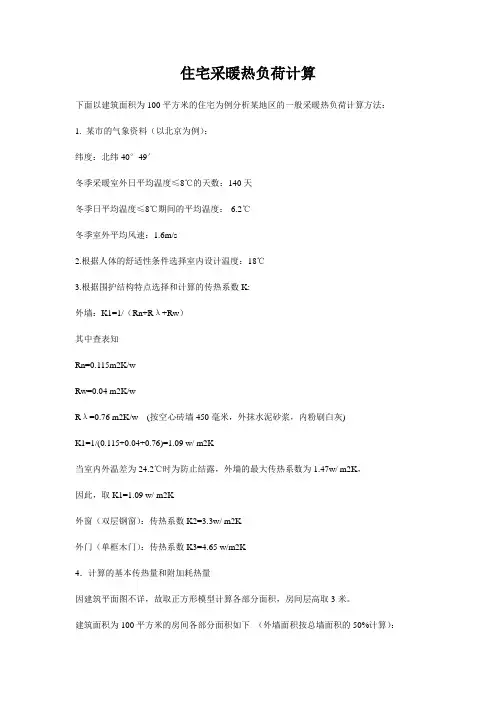

住宅采暖热负荷计算下面以建筑面积为100平方米的住宅为例分析某地区的一般采暖热负荷计算方法：1. 某市的气象资料（以北京为例）：纬度：北纬40°49′冬季采暖室外日平均温度≤8℃的天数：140天冬季日平均温度≤8℃期间的平均温度：-6.2℃冬季室外平均风速：1.6m/s2.根据人体的舒适性条件选择室内设计温度：18℃3.根据围护结构特点选择和计算的传热系数K:外墙：K1=1/（Rn+Rλ+Rw）其中查表知Rn=0.115m2K/wRw=0.04 m2K/wRλ=0.76 m2K/w (按空心砖墙450毫米，外抹水泥砂浆，内粉刷白灰)K1=1/(0.115+0.04+0.76)=1.09 w/ m2K当室内外温差为24.2℃时为防止结露，外墙的最大传热系数为1.47w/ m2K，因此，取K1=1.09 w/ m2K外窗（双层钢窗）：传热系数K2=3.3w/ m2K外门（单框木门）：传热系数K3=4.65 w/m2K4．计算的基本传热量和附加耗热量因建筑平面图不详，故取正方形模型计算各部分面积，房间层高取3米。
建筑面积为100平方米的房间各部分面积如下（外墙面积按总墙面积的50%计算）：外墙：F1=10*4*3*0.5*0.7=42 m2外窗：F2=10*4*3*0.5*0.3=18 m2外门：F3=2 m2Q1=K1*F1*(tn-tw)=1.09*42*(18+6.2)=1108wQ2=K2*F2*(tn-tw)=3.3*18*(18+6.2)=1437wQ3=K3*F3*(tn-tw)=4.65*2*(18+6.2)=225w5．计算加热渗入空气所需的热量（换气次数法）Q4=0.278*C*V*N*ρ*(tn-tw)C:冷空气比热容，取C=1kJ/kg.KV:建筑物体积，V=100*3=300m3N：换气次数，取N=1次/小时ρ;冷空气密度，1.35kg/ m3Q5=0.278*1*100*3*1*1.35*（18+6.2）*1000/3600=757w6．求出房间采暖系统的热负荷Q=Q1+Q2+Q3+Q4=1108+1437+225+757=3527w注：对于一个标准层的房间，因上下楼层及邻室均为采暖房，故可不考虑楼板及内墙的散热量，对于底层和层，其热负荷会稍高，建议在地面及屋顶作保温处理。
