金属氧化物避雷器状态检修实施细则

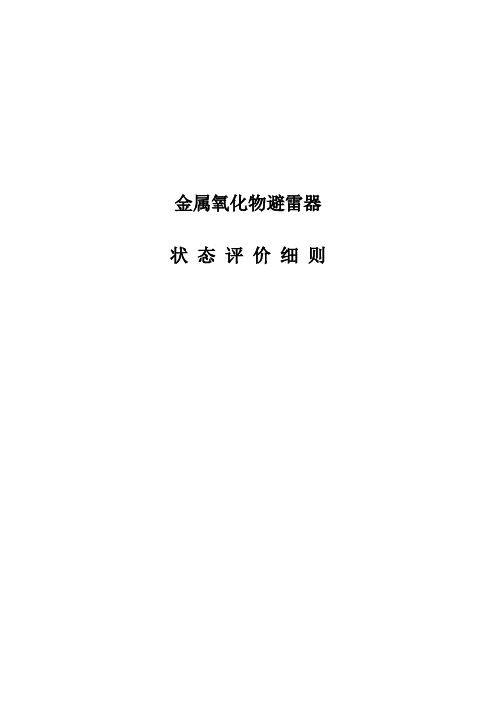

金属氧化物避雷器状态评价细则目录1.范围 (1)2.规范性引用文件 (1)3.术语及定义 (1)4.状态量的构成与权重 (3)5.金属氧化物避雷器的状态评价 (4)金属氧化物避雷器状态评价细则1 范围本标准适用于公司110kV及以下金属氧化物避雷器设备。

2 规范性引用文件下列文件的条款，通过本实施细则的引用而成为本实施细则的条款，其最新版本适用于本实施细则。

国家电网公司《国家电网公司十八项电网重大反事故措施》国家电网公司《输变电设备状态检修管理规定》国家电网公司 Q/GDW168-2008《输变电设备状态检修试验规程》国家电网公司《110（66）—750KV避雷器技术标准》国家电网公司《110（66）kV～750kV避雷器设备评价标准》国家电网公司《110（66）—750KV避雷器技术监督规定》国家电网公司《110（66）kV～750kV避雷器检修规范》国家电网公司《预防110（66）—750KV避雷器事故措施》国家电网公司《110（66）—750KV避雷器评价标准》国家电网公司 Q/GDW454-2010《金属氧化物避雷器状态评价导则》国家电网公司 Q/GDW453-2010《金属氧化物避雷器状态检修导则》3 术语及定义下列术语和定义适用于本实施细则。

3.1 状态量直接或间接表征设备状态的各类信息，如数据、声音、图像、现象等。

本实施细则将状态量分为一般状态量和重要状态量。

3.2 一般状态量对设备的性能和安全运行影响相对较小的状态量。

3.3 重要状态量对设备的性能和安全运行有较大影响的状态量。

3.4 部件金属氧化物避雷器上功能相对独立的单元称为部件。

3.5 金属氧化物避雷器的状态金属氧化物避雷器状态分为：正常状态、注意状态、异常状态和严重状态。

3.6 正常状态表示金属氧化物避雷器各状态量处于稳定且在规程规定的警示值、注意值（以下简称标准限值）以内，可以正常运行。

3.7 注意状态单项（或多项）状态量变化趋势朝接近标准限值方向发展，但未超过标准限值，仍可以继续运行。

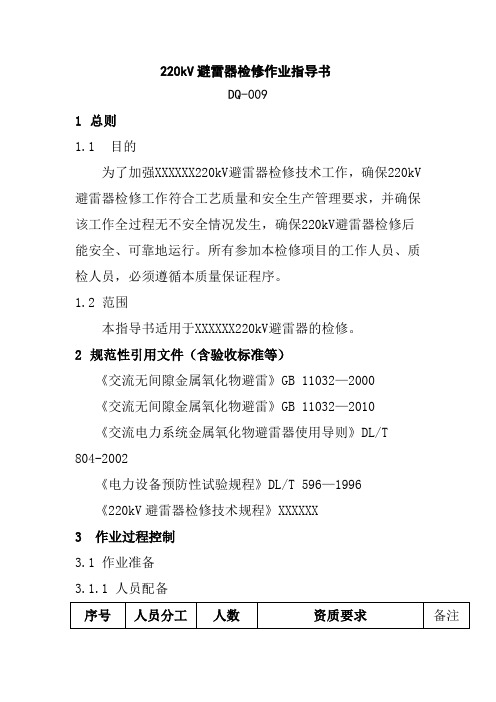

220kV避雷器检修作业指导书DQ-0091总则1.1目的为了加强XXXXXX220kV避雷器检修技术工作，确保220kV避雷器检修工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保220kV避雷器检修后能安全、可靠地运行。

所有参加本检修项目的工作人员、质检人员，必须遵循本质量保证程序。

1.2 范围本指导书适用于XXXXXX220kV避雷器的检修。

2规范性引用文件（含验收标准等）《交流无间隙金属氧化物避雷》GB 11032—2000《交流无间隙金属氧化物避雷》GB 11032—2010《交流电力系统金属氧化物避雷器使用导则》DL/T804-2002《电力设备预防性试验规程》DL/T 596—1996《220kV避雷器检修技术规程》XXXXXX3 作业过程控制3.1 作业准备3.1.1 人员配备序号人员分工人数资质要求备注1工作负责人（专责检修工）11、必须经过安全培训、技术培训且考试合格。

2工作组成员（检修工）51、必须经过安全培训、技术培训且考试合格。

2、熟悉《电业安全工作规程》。

3、作业人员应具有一年以上的现场工作经验或经职业技能鉴定初级工以上。

3其他成员（辅助工或外委员工）11、备必要的电气相关理论知识。

2、熟悉《电业安全工作规程》。

3、熟悉作业现场电气设备接线情况和有关安全措施。

3.1.2工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）序号类别名称规格备注1 测量仪器避雷器阻性电流测试仪1套直流高压发生器300KV 1套放电计数器检测仪1台2500V兆欧表1台温度计1只湿度计1只万用表1块2 作业工器具喷漆枪2把电源盘1个绝缘板若干活扳手12mm 2把活扳手16mm 2把套筒扳手2套梅花扳手19mm~22mm 2套梅花扳手17mm~19mm 2套梅花扳手24mm~27mm 2套高空作业车1台电工工具5套梯子3架测试用绝缘导线1套试验专用接地线50米3 安全防护用品安全带6套3.1.3消耗材料包括备品序号名称规格单位数量备注1 白布米1002 白塑料布米3003 麻绳米504 无水酒精瓶155 白凡士林桶 36 棉纱布公斤88 红色油漆桶 19 绿色油漆桶 110 黄色油漆桶 111 砂纸张3012 漆刷把 53.2 作业过程及风险预控序号作业步骤或项目内容风险描述预制措施备注1 做安全措施工作负责人不到现场核实安全措施。

避雷器运维细则1 运行规定1.1 一般规定1.1.1 110kV及以上电压等级避雷器应安装泄漏电流监测装置。

1.1.2 安装了监测装置的避雷器，在投入运行时，应记录泄漏电流值和动作次数，作为原始数据记录。

1.1.3 瓷外套金属氧化物避雷器下方法兰应设置有效排水孔。

1.1.4 瓷绝缘避雷器禁止加装辅助伞裙，可采取喷涂防污闪涂料的辅助防污闪措施。

1.1.5 避雷器应全年投入运行，严格遵守避雷器交流泄漏电流测试周期，雷雨季节前测量一次，测试数据应包括全电流及阻性电流，合格后方可继续运行。

1.1.6 当避雷器泄漏电流指示异常时，应及时查明原因，必要时缩短巡视周期。

1.1.7 系统发生过电压、接地等异常运行情况时，应对避雷器进行重点检查。

1.1.8 雷雨时，严禁巡视人员接近避雷器。

1.2 紧急申请停运规定运行中避雷器有下列情况时，运维人员应立即汇报值班调控人员申请将避雷器停运，停运前应远离设备：1.2.1 本体严重过热达到危急缺陷程度。

1.2.2 瓷套破裂或爆炸。

1.2.3 底座支持瓷瓶严重破损、裂纹。

1.2.4 内部异常声响或有放电声。

1.2.5 运行电压下泄漏电流严重超标。

1.2.6 连接引线严重烧伤或断裂。

1.2.7 其他根据现场实际认为应紧急停运的情况。

2 巡视2.1 例行巡视2.1.1 引流线无松股、断股和弛度过紧及过松现象；接头无松动、发热或变色等现象。

2.1.2 均压环无位移、变形、锈蚀现象，无放电痕迹。

2.1.3 瓷套部分无裂纹、破损、无放电现象，防污闪涂层无破裂、起皱、鼓泡、脱落；硅橡胶复合绝缘外套伞裙无破损、变形，无电蚀痕迹。

2.1.4 密封结构金属件和法兰盘无裂纹、锈蚀。

2.1.5 压力释放装置封闭完好且无异物。

2.1.6 设备基础完好、无塌陷；底座固定牢固、整体无倾斜；绝缘底座表面无破损、积污。

2.1.7 接地引下线连接可靠，无锈蚀、断裂。

2.1.8 引下线支持小套管清洁、无碎裂，螺栓紧固。

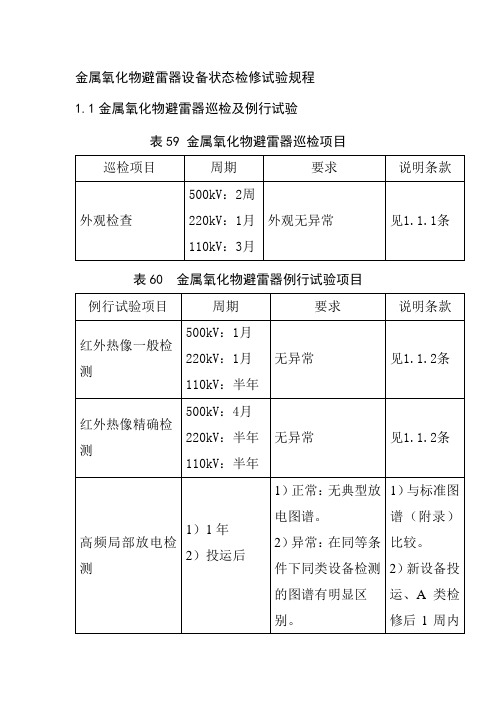

金属氧化物避雷器设备状态检修试验规程1.1金属氧化物避雷器巡检及例行试验表59 金属氧化物避雷器巡检项目表60 金属氧化物避雷器例行试验项目1.1.1巡检说明a)瓷套无裂纹；复合外套无电蚀痕迹；无异物附着；均压环无错位；高压引线、接地线连接正常；b)若计数器装有电流表，应记录当前电流值，并与同等运行条件下其它避雷器的测量值进行比较，要求无明显差异；c)记录计数器的指示数。

1.1.2红外热像检测用红外热像仪检测避雷器本体及电气连接部位，红外热像图显示应无异常温升、温差和/或相对温差。

测量和分析方法参考DL/T 664-2008《带电设备红外诊断应用规范》、《福建电网带电设备红外检测管理规定》。

1.1.3运行中持续电流检测适用于 35kV 及以上。

具备带电检测条件时，宜在每年在雷雨季节前进行本项目。

通过与同组间其它金属氧化物避雷器的测量结果相比较做出判断，彼此应无显著差异。

测量时应记录环境温度、相对湿度和运行电压，应注意瓷套表面状况的影响及相间干扰影响。

1.1.4绝缘电阻用2500V及以上兆欧表测量。

1.1.5直流1mA电压(U1mA)及0.75 U1mA下漏电流测量对于单相多节串联结构，应逐节进行。

U1mA偏低或0.75U1mA 下漏电流偏大时，应先排除电晕和外绝缘表面漏电流的影响。

除例行试验之外，有下列情形之一的金属氧化物避雷器，也应进行本项目：a)红外热像检测时，温度同比异常；b)运行电压下持续电流偏大；c)有电阻片老化或者内部受潮的家族缺陷，隐患尚未消除。

1.1.6底座绝缘电阻用2500V的兆欧表测量。

1.1.7放电计数器功能检查如果已有4.5年以上未检查，有停电机会时进行本项目。

测试3～5次，均应正常动作。

检查完毕应记录当前基数。

若装有电流表，应同时校验电流表，校验结果应符合设备技术文件要求。

1.2金属氧化物避雷器诊断性试验表61 金属氧化物避雷器诊断性试验。

金属氧化物避雷器的试验项目、周期和要求序号项目周期要求说明1 运行电压下的交流泄漏电流带电测试1）35kV及以上：新投运后半年内测量一次，运行一年后每年雷雨季前1次2）怀疑有缺陷时1）测量运行电压下全电流、阻性电流或功率损耗，测量值与初始值比较不应有明显变化2）测量值与初始值比较，当阻性电流增加50%时应该分析原因，加强监测、适当缩短检测周期；当阻性电流增加1倍时应停电检查1）35kV及以上运行中避雷器应采用带电(或在线)测量方式，如避雷器不具备带电测试条件时(如变压器中性点避雷器、500kV主变变低35kV避雷器等)，应结合变压器停电周期安排停电测试2）应记录测量时的环境温度、相对湿度和运行电压3）带电测量宜在避雷器外套表面干燥时进行；应注意相间干扰的影响4）避雷器(放电计数器)带有全电流在线检测装置的不能替代本项目试验，应定期记录读数(至少每1个月一次)，发现异常应及时带电或停电进行阻性电流测试2 红外检测1）500kV：1年6次或以上；220kV ：1年4次或以上；110kV：1年2次或以上2）怀疑有缺陷时按DL/T664-2008《带电设备红外诊断应用规范》执行1）采用红外热像仪2）发现热像图异常时应结合带电测试综合分析，再决定是否进行停电试验和检查3）结合运行巡视进行3 检查放电计数器动作情况1）每年雷雨季前2）怀疑有缺陷时测试3～5次，均应正常动作结合带电测试进行4 绝缘电阻1）35kV、110kV：6年；220kV、500kV：3年2）怀疑有缺陷时1）35kV以上:不小于2500MΩ2）35kV及以下:不小于1000MΩ采用2500V及以上兆欧表5 直流1mA电压U1mA及0.75U1mA下的泄漏电流1）35kV、110kV：6年；220kV、500kV：3年2）怀疑有缺陷时1）不低于GB11032规定值2）U1mA实测值与初始值或制造厂规定值比较，变化不应大于±5%3）0.75U1mA下的泄漏电流不应大于50μA1）要记录环境温度和相对湿度，测量电流的导线应使用屏蔽线2）初始值系指交接试验或投产试验时的测量值3）避雷器怀疑有缺陷时应同时进行交流试验6 底座绝缘电阻1）35kV、110kV：6年；220kV、500kV：3年2）怀疑有缺陷时不小于5MΩ采用2500V及以上兆欧表7 工频参考电流下的工频参考电压35kV及以上：怀疑有缺陷时应符合GB11032或制造厂的规定1）测量环境温度(20±15)℃2）测量应每节单独进行，整相避雷器有一节不合格，宜整相更换注:（1）每年定期进行运行电压下全电流及阻性电流带电测量的,对序号4～7的项目可不做定期试验。

避雷器检修质量与工作标准1总则1.1为了提高避雷器设备的检修质量，使设备的检修工作达到制度化、规范化，保证避雷器安全可靠运行，特制定本标准。

本标准是依据国家有关标准、规程、制度并结合近年来市供电有限公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。

1.2本标准对避雷器主要检修作业的工作准备、工艺流程、试验验收等管理要求和技术手段做出具体规定；检修包括检查(检测)和修理两部分内容，检修工作在认真做好设备缺陷检查和诊断工作的基础上，根据修理的可能性和经济性，对设备进行修理或部件更换。

1.3本标准适用于市供电有限公司系统内的10kV～110kV金属氧化物避雷器。

2引用标准2.1以下列出了本规范应用的标准、规程和导则，但不限于此。

国家电网公司2005[173号]文国家电网公司《变电站管理规范》(试行)国家电网公司《电力生产设备评估管理办法》国家电网公司《110(66)kV～750kV避雷器技术标准》国家电网公司《110(66)kV～750kV避雷器运行管理规范》国家电网公司《110 (66)kV～750kV避雷器技术监督规定》国家电网公司《预防110(66)kV～750kV避雷器事故措施》3检修工作准备3.1确定检修项目避雷器设备检修周期不做具体的规定，检修工作一般是在发现缺陷或发生事故后有针对性的开展。

通常，按照检修计划开展的避雷器设备检修工作称为计划性检修；由于紧急缺陷或设备事故而开展的抢修称为临时性检修。

根据避雷器缺陷或事故的种类，设备的检修一般包括以下项目：3.1.1避雷器整体或元件更换；3.1.2避雷器连接部位的检修；3.1.3外绝缘的处理；3.1.4放电动作计数器及在线监测装置的检修；3.1.5绝缘基座的检修；3.1.6避雷器引流线及接地装置的检修；3.2资料收集检修项目确定后，应根据检修项目收集避雷器设备的有关技术及运行资料。

不同检修项目所需收集的技术及运行资料推荐如表l所示。

金属氧化物避雷器的试验项目、周期和要求金属氧化物避雷器的试验项目、周期和要求表 40 金属氧化物避雷器的试验项目、周期和要求序号项目周期要求说明1绝缘电阻1)发电厂、变电所避雷器每年雷雨季节前2)必要时1)35kV以上，不低于2500MΩ2)35kV及以下，不低于1000MΩ采用2500V及以上兆欧表2直流1mA电压(U1mA)及0.75U1mA下的泄漏电流1)发电厂、变电所避雷器每年雷雨季前2)必要时1)不得低于GB11032规定值2) U1mA实测值与初始值或制造厂规定值比较，变化不应大于±5%3)0.75U1mA下的泄漏电流不应大于50μA1)要记录试验时的环境温度和相对湿度2)测量电流的导线应使用屏蔽线3)初始值系指交接试验或投产试验时的测量值3运行电压下的交流泄漏电流1)新投运的110kV及以上者投运3个月后测量1次；以后每半年1次；运行1年后，每年雷雨季节前1次2)必要时测量运行电压下的全电流、阻性电流或功率损耗，测量值与初始值比较，有明显变化时应加强监测，当阻性电流增加1倍时，应停电检查应记录测量时的环境温度、相对湿度和运行电压。

测量宜在瓷套表面干燥时进行。

应注意相间干扰的影响4工频参考电流下的工频参考电压必要时应符合GB11032或制造厂规定1)测量环境温度20±15℃2)测量应每节单独进行，整相避雷器有一节不合格，应更换该节避雷器(或整相更换)，使该相避雷器为合格5底座绝缘电阻1)发电厂、变电所避雷器每年雷雨季前2)必要时自行规定采用2500V及以上兆欧表6检查放电计数器动作情况1)发电厂、变电所避雷器每年雷雨季前2)必要时测试3～5次，均应正常动作，测试后计数器指示应调到“0”。

避雷器检修试验标准化作业指导书
第一部分适用范围
本作业指导书适用于我段110kV、27.5kV金属氧化锌避雷器的检修试验，温度不低于＋5℃，空气相对湿度一般不高于80％的检修试验，检修周期3年。

第二部分准备工作
一、人员：
作业人员2－4人，其中工作领导人1人，作业人员必须经过专业培训并取得电气安全合格证。

二、工具：
三、材料：
第三部分作业流程及标准
第四部分必要时试验
必要时避雷器可单独或全部进行下列试验项目：
第五部分安全风险点分析及安全控制措施。
