熔断器检验标准

熔断器检验报告1. 介绍本报告旨在对熔断器进行检验，并提供相应的检验结果和分析。

熔断器是用于保护电路的重要安全装置，其性能的稳定和可靠对于电路的正常运行至关重要。

2. 检验标准熔断器的检验是按照国家标准 GB/T 13539-2008《熔断器》进行的。

该标准对熔断器的性能指标、外观要求、工作能力、重启功能等进行了详细规定，是熔断器检验的基准。

3. 检验内容本次熔断器的检验主要包括以下内容：3.1 外观检查对熔断器的外观进行仔细检查，包括观察是否存在破损、变形、氧化等情况，检查是否有明显的污渍或颜色改变。

3.2 电气性能检测主要通过对熔断器的工作电流、额定电流、断开时间等指标进行测试，验证熔断器能否在合适的条件下正常工作。

3.3 触发电流测试对熔断器的触发电流进行测试，验证熔断器是否能够在正常电路负载下触发断路保护功能。

3.4 测试电流保持能力测试熔断器在正常负载状态下能持续通过的电流，验证熔断器能否正常工作且不被过载烧坏。

4. 检验过程4.1 外观检查检查熔断器的外观，包括外壳是否完好，有无明显损坏。

同时检查熔断器的铭牌信息和标识是否清晰可见。

4.2 电气性能检测使用电流表和万用表测量熔断器的额定电流、工作电流和断开时间。

将熔断器依次连接到预定的测试电路中，并逐一记录测量结果。

4.3 触发电流测试将熔断器连接到测试电路中，并通过改变电路负载来测试熔断器的触发电流。

记录熔断器触发的电流数值，并与标称值进行比较。

4.4 测试电流保持能力通过改变电路负载来测试熔断器在正常负载状态下能持续通过的电流。

逐渐增加电路负载，直到熔断器触发断开为止。

记录并分析测试结果。

5. 检验结果分析5.1 外观检查经过外观检查，熔断器的外观没有发现明显的破损、变形、氧化或污渍，标识清晰可见，符合要求。

5.2 电气性能检测根据测量结果，熔断器的额定电流、工作电流和断开时间均符合国家标准要求，并实测符合熔断器的额定值。

说明熔断器在正常工作条件下具备良好的电气性能。

高压电器检测公司拥有17500MVA冲击电源试验系统和220kV网络试验系统，可为客户提供有关高压开关设备和控制设备的产品认证检测、质量监督检验、委托检测和技术评价试验服务，可以进行包括电力变压器突发短路试验在内的变压器、互感器、电抗器全项目试验；为电力变压器、互感器、电抗器的产品认证检测、质量监督检验、委托检测和技术评价提供试验服务；产品检测能力覆盖了各类电容器、绝缘子和避雷器，主要有电力电容器、高压并联电容器装置、高压支柱绝缘子、绝缘套管、交流无间隙金属氧化物避雷器、电子避雷器等。

试验能力l 直接试验——三相40.5kV/35kA、24kV/60kA、12kV/120kA；l 合成试验——550kV/63kA 1/2极、363kV/63kA单极、252kV/63kA三极；l 大电流试验——长期试验电流36 kA，短时试验电流400 kA；l 绝缘试验——550kV及以下高压电器；l 突发短路试验——550kV/1000MVA；l 温升试验——35000A；l 气候环境试验——拥有6m×4.5m×4m容积为108m3的高低温复合试验箱，温度-35℃~75℃，相对湿度45%~100%；l 大型变压器试验——试验大厅配有400吨行车及变压器油循环试验系统；l 电容器测试容量——10000kvar；l 绝缘子机械弯扭试验——扭转负荷40kN.m，弯曲负荷300kN.m；l 避雷器试验——363kV及以下全项目；l 冲击电流试验——8/20us雷电冲击200kA，30/80us操作冲击20kA，18/40us 操作冲击15kA，4/10us 大电流冲击150kA，2ms方波3kA。

○特高压试验——1100kV/100kA、1100kV/1000MVA。

电力金具检测公司电力金具检测室可为电力系统设计、施工、运行和制造单位提供电力金具产品质量判定新产品型式试验服务。

试验能力电力金具检测室配备了先进的微机控制卧式拉力试验机、液压式万能材料试验机、大电流试验设备、振动试验台等检测设备，可以对电力金具进行包括尺寸外观组装检查、热镀锌锌层检查、握力试验、破坏载荷试验、振动试验、电阻试验、温升试验、热循环试验、能耗测定、耐电压试验、金属材料分析等在内的全部试验项目检测。

Q/GDW 02北京市电力公司企业标准Q/GDW 02 1xxxx—2014国网北京市电力公司目 次1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 使用条件 (4)5 选型原则 (4)6 技术要求及参数 (5)7 试验项目、方法及要求 (8)8 包装、运输、保管及安装 (10)附录A (11)(资料性附录) (11)前 言根据国家电网公司配电网“六化、六统一”标准化建设工作整体部署，认真落实北京公司“突出配电网建设改造，提升电网发展水平”工作要求，为进一步规范北京公司10kV户外跌落式熔断器的选型和检测，在《国家电网公司10kV户外跌落式熔断器选型技术原则和检测技术规范》的基础上，结合北京公司配电网的发展水平、运行经验和管理要求，对有关条款进行了更为严格的规定和补充。

为便于标准的使用贯彻，在排版上采用了不同的字体、符号，标准中宋体字是《国家电网公司10kV户外跌落式熔断器选型技术原则和检测技术规范》的条款，楷体字是北京公司根据具体差异化情况补充的条款。

补充条款分为1）新增补充；2）修订补充，对增加*标识的条款执行更为严格的要求。

本标准由国网北京市电力公司运维检修部提出并解释。

本标准主要起草单位：国网北京市电力公司运维检修部、国网北京市电力公司电力科学研究院。

本标准参加起草单位：北京京电电力工程设计有限公司。

本标准由国网北京市电力公司科技信通部归口。

本标准主要起草人：10kV户外跌落式熔断器选型技术原则和检测技术规范1 范围本标准规定了10kV户外跌落式熔断器的选型原则、检测项目及技术要求等内容。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 311.1-2012 高压输变电设备的绝缘配合GB/T 772-2005 高压绝缘子瓷件技术条件GB/T 2900.20 电工术语高压开关设备GB/T 4585 交流系统用高压绝缘子的人工污秽试验方法GB/T 11022-2011 高压开关设备和控制设备标准的共用技术要求GB/T 15166.3-2008 交流高压熔断器喷射式熔断器GB/T 16927.1-2011 高电压试验技术一般定义及试验要求GB/T 19519 标称电压高于1000V的交流架空线路用复合绝缘子-定义、试验方法及验收准则GB/T 26218.1-2010 污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分﹕定义、信息和一般原则DL/T 640 户外交流高压跌落式熔断器及熔断件订货技术条件DL/T 5220 10kV及以下架空配电线路设计技术规程3 术语和定义GB/T 15166.3-2008第3章中确立的术语和定义适用于本标准。

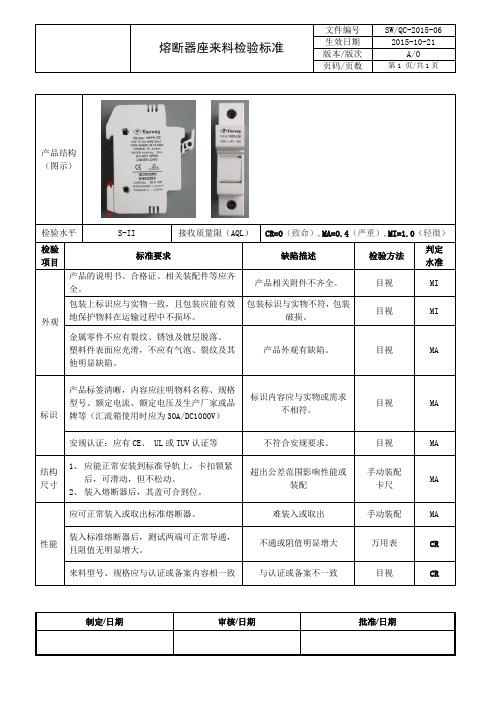

德信诚培训网熔断器检验规范1、检验条件：温度：23℃（+5，-5）相对湿度：60%（+15%，-10%）距离：人眼与产品表面的距离为300—350mm。

或灯光垂直产品距离1米,使用40W日光灯时间：检测量面和其它不超过8s；每件检查总时间不超过30s（除首件）。

位置：检视面与桌面成45°；上下左右转动15°照明：100W冷白荧光灯，距离产品表面500-- 550mm（照度达500～550Lux）。

2、检验项目、要求检验项目属性序号检验项目检验方法质量特性不合格（缺陷）程度描述不合格（缺陷）类别代号类别1 铭牌标志★1 标志目测 C 标志不正确、无标志、标志模糊 C2 外观质量与结构★2 外观质量 4.1 B熔断器外壳表面粗糙、有气孔、裂纹、凹凸、破损、花斑、污浊等 C ★3 尺寸4.2.14.2.24.2.3B不符合设计图纸或产品说明书中的规定值要求 B3 包装质量★4 包装7.2 C 不符合标准要求 C4 电气性能★5 接触电阻 5.5 B 测量值不符合图纸要求 B ★6 电气强度 5.7 A 有闪络或击穿现象 A ★7熔断器端子要求5.11 A试验后出现任何明显的劣变 A ★8 导线的拉脱力 5.6 B 试验后不符合4.5条要求 B ☆9 熔断体温度 5.12 B 不符合要求 B ☆10 阻燃性能 5.4 B 不符合要求 B ☆11 电压降要求 5.9 B 试验后不符合4.8条要求 B ☆12 耐久性能 5.10 B 试验后不符合4.9条要求 B ☆13 时间电流特性 5.8 B 试验后不符合4.7条要求 B5 环境试验☆14 耐高温性能 5.13 B熔断器动作B。

ul248-20 标准UL248-20标准是由美国安全实验室（Underwriters Laboratories Inc.，简称UL）制定的一项电气保护元件标准。

该标准用于评估熔断器的性能和安全性，并规定了熔断器的设计、材料要求、试验方法和认证要求。

UL248-20标准主要适用于额定电压不超过600V的低压熔断器。

UL248-20标准的背景随着电力系统的逐渐发展和电子设备的广泛应用，对电气保护元件的性能和安全性要求也越来越高。

熔断器作为电气设备中最常用的一种保护元件之一，其性能和安全性的验证成为电力行业关注的焦点。

UL248-20标准的制定旨在通过标准化熔断器的设计、材料和试验方法，以确保其符合最高的性能和安全标准。

这将有助于提高熔断器的可靠性和持久性，并降低使用熔断器时的风险。

此外，UL248-20标准的制定还为熔断器制造商提供了一种参考，以确保他们生产的产品符合市场需求和法规要求。

UL248-20标准的内容UL248-20标准主要围绕以下几个方面进行了规范：1.熔断器的分类和额定参数：UL248-20标准对熔断器进行了不同的分类，并规定了其额定电压、电流和断开能力等参数。

这些参数是评估熔断器性能的重要指标。

2.熔断器的设计要求：UL248-20标准规定了熔断器的外观和尺寸、端子和连接器的设计要求、标识和标志要求等。

这些要求旨在确保熔断器的适用性和可靠性。

3.熔断器的材料要求：UL248-20标准对熔断器的外壳材料、导体材料和绝缘材料等进行了要求。

这些材料必须具有耐高温、耐电弧和抗化学腐蚀等特性，以确保熔断器的稳定性和安全性。

4.熔断器的试验方法：UL248-20标准规定了对熔断器进行各种性能和安全性试验的方法和要求。

这些试验包括温度升高试验、熔化时间试验、断开能力试验和震动试验等。

通过这些试验，可以评估熔断器在正常使用条件下的性能和安全性。

5.熔断器的认证要求：UL248-20标准对熔断器的认证过程和程序进行了规定。

一：适用范围本章内容适应220KV及以下电压等级隔离开关室内、外安装，主要包括垂直、水平、V等型式隔离开关的安装以及高压熔断器的安装二、引用标准1 GB 50150 – 1991 <<电气装置安装工程电气设备交接试验标准>>2 GBJ 147 – 1990 <<电气装置安装工程高压电器施工及验收规范>>3 DL/T 5161.1 – 5161.17 – 2002 <<电气装置安装工程质量检验及评定规程>>三、工艺流程高压隔离开关安装施工工艺流程图四、主要施工工艺质量控制要求1施工准备（1）人员准备。

施工人员须先熟悉安装图纸及产品安装使用说明书；必须参加过专业技术方面的培训；并经考试合格后方可上岗进行作业。

（2）技术资料准备。

隔离开关安装使用说明书及出厂实验报告；隔离开关安装作业指导书和施工图纸；电气装置安装工程高压电器施工及验收范围；（3）工器具的准备。

按照施工技术措施要求准备施工工器具、力矩扳手、吊装绳索、起重工具等重要工具应校验合格。

施工测量用仪器、仪表等应校验合格。

隔离开关安装所需消材。

2基础检查（1）安装前，仔细阅读产品说明书，查看施工图纸，检测基础误差应满足设备安装要求。

. ( 2 )如无特殊要求，设备基础或者基础坑的误差应满足：水平误差不大于±5mm、基础中心线误差小于±5mm,高低误差小于±5mm。

3到货检验（1）设备开箱应根据装箱清单进行核对、清点，检查设备及附件外包装应完好，按照图纸核对规格、尺寸，核对操作机构的电源参数符合图纸要求。

（2）检查机构内部有无受潮，所有部件，包括瓷件应完好无损。

（3）包装箱内的产品说明书、合格证、实验报告、装箱清单等资料应妥善保管。

（4）开箱检查时，如发现设备质量问题，应立即上报有关部门，并留存图像资料。

4设备支架安装（1）独立设备支架安装，其倾斜度应小于支架高度的1.5‰。

广西电网设备标准技术标书10kV 户外跌落式熔断器通用部分技术标书编号：024201600000223T广西电网有限责任公司2016年08月本标书对应的专用部分目录序号名称编号1 广西电网有限责任公司10kV 户外跌落式熔断024201600000223Z 器标准技术标书（专用部分）10kV 户外跌落式熔断器标准技术标书使用说明1、本物资采购标准技术标书分为标准技术标书通用部分和标准技术标书专用部分。

2、项目单位根据需求选择所需设备的技术标书。

技术标书通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表7 项目单位技术差异表”，并加盖该单位物资部门公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值范围；③根据实际使用条件，需要变更环境温度、环境相对湿度、污秽等级、地震烈度、最大设计风速等要求。

经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表7中，随招标文件同时发出并视为有效，否则将视为无差异。

4、投标人逐项响应技术标书专用部分总“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件标准技术标书专用部分的“招标人要求值”一栏填写相应的投标人响应部分表格，投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。

“项目单位技术差异表”与“标准技术参数表”和“设备外部条件表”中参数不同时，以差异表给出的参数为准。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表8投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。

5、技术标书范本的页面、标题等均为统一格式，不得随意更改。

目次1、总则 (1)2、应遵循的主要标准 (1)3、使用条件 (2)4、技术要求 (3)5、试验 (8)6、包装、运输、贮存和质量保证 (11)1、总则1.1 本招标技术文件适用于广西电网10kV 户外跌落式熔断器的功能、性能、安装等方面的技术要求。
