中考物理 动态电路

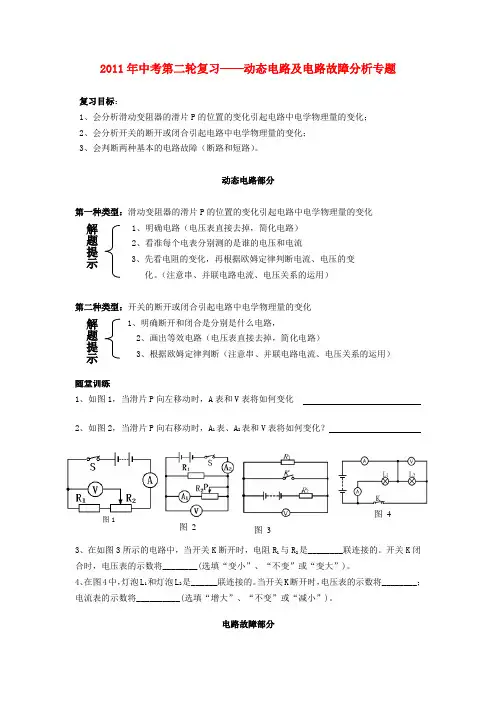

2011年中考第二轮复习——动态电路及电路故障分析专题

复习目标：

1、会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；

2、会分析开关的断开或闭合引起电路中电学物理量的变化；

3、会判断两种基本的电路故障（断路和短路）。

动态电路部分

第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化

1、明确电路（电压表直接去掉，简化电路）

2、看准每个电表分别测的是谁的电压和电流

3、先看电阻的变化，再根据欧姆定律判断电流、电压的变

化。（注意串、并联电路电流、电压关系的运用）

第二种类型：开关的断开或闭合引起电路中电学物理量的变化

1、明确断开和闭合是分别是什么电路，

2、画出等效电路（电压表直接去掉，简化电路）

3、根据欧姆定律判断（注意串、并联电路电流、电压关系的运用）

随堂训练

1、如图1，当滑片P向左移动时，A表和V表将如何变化

2、如图2，当滑片P向右移动时，A1表、A2表和V表将如何变化？

3、在如图3所示的电路中，当开关K断开时，电阻R1与R2是________联连接的。开关K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。

4、在图4中，灯泡L1和灯泡L2是______联连接的。当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。

电路故障部分 图2图1 解题提示

解题提示

图图3图4

电路故障：主要判断断路和短路两种情况

课堂训练

1、 在图5中，当开关 K闭合后，两只小灯泡发光，电压表示数为4V。过了2min，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：_____________________。

2、图6所示的电路中，电源电压为6伏。当开关K闭合时，只有一只灯泡发光，且电压表V的示数为6伏。产生这一现象的原因可能是 ( )

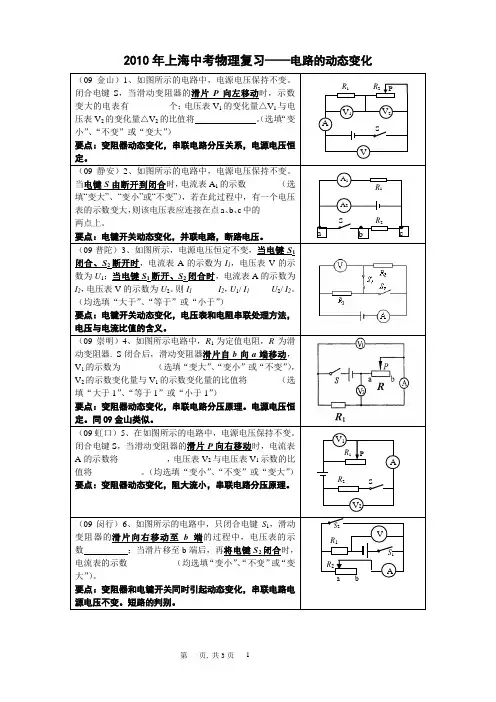

第 页, 共3页 1 2010年上海中考物理复习——电路的动态变化

（09金山）1、如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动时，示数变大的电表有_________个；电压表V1的变化量△V1与电压表V2的变化量△V2的比值将 。（选填“变小”、“不变”或“变大”）

要点：变阻器动态变化，串联电路分压关系，电源电压恒定。

（09静安）2、如图所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电流表A1的示数________（选填“变大”、“变小”或“不变”），若在此过程中，有一个电压表的示数变大，则该电压表应连接在点a、b、c中的________两点上。

要点：电键开关动态变化，并联电路，断路电压。

（09普陀）3、如图所示，电源电压恒定不变，当电键S1闭合、S2断开时，电流表A的示数为I1，电压表V的示数为U1；当电键S1断开、S2闭合时，电流表A的示数为I2，电压表V的示数为U2。则I1______I2，U1/ I1_____U2/ I2。（均选填“大于”、“等于”或“小于”）

要点：电键开关动态变化，电压表和电阻串联处理方法，电压与电流比值的含义。

（09崇明）4、如图所示电路中，R1为定值电阻，R为滑动变阻器. S闭合后，滑动变阻器滑片自b向a端移动，V1的示数为________（选填“变大”、“变小”或“不变”），V2的示数变化量与V1的示数变化量的比值将________（选填“大于1”、“等于1”或“小于1”）

要点：变阻器动态变化，串联电路分压原理。电源电压恒定。同09金山类似。

（09虹口）5、在如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将___________，电压表V2与电压表V1示数的比值将___________。（均选填“变小”、“不变”或“变大”）

2021年中考物理真题全国精选及解析：动态电路

1. （2021仙桃江汉油田潜江天门）如图所示，电源电压不变。闭合开关S后，滑动变阻器的滑片自a向b移动的过程中，下列说法正确的是（ ）

A. 电压表1V的示数不变

B. 电压表2V的示数变大

C. 电压表1V示数的变化量与电流表A示数的变化量之比的绝对值变小

D. 电压表2V示数的变化量与电流表A示数的变化量之比的绝对值不变

【答案】BD

【解析】AB．上图中，定值电阻与滑动变阻器串联，电流表测电路的电流，电压表V1测R1的电压，电压表V2测R2的电压，滑动变阻器的滑片自a向b移动的过程中，滑动变阻器连入电路的电阻变大，根据串联电阻的规律，电路的电阻变大，由欧姆定律可知，电路的电流变小，由U=IR

可知，电压表1V的示数变小，根据串联电路电压的规律，电压表2V的示数变大，故A错误，B正确；

C．由欧姆定律，变阻器滑片移动前电压表示数U11=I11R1

滑片移动后电压表示数U12=I12R1

两式相减得11112111121Δ()ΔUUURIIRI

故有11ΔΔURI

即电压表1V示数的变化量与电流表A示数的变化量之比的绝对值不变，故C错误； D．串联电路中用电器两端的电压和等于电源两端的电压（保持不变），故电压表1V示数的变化量的绝对值等于电压表2V示数的变化量的绝对值，结合选项C可知，电压表2V示数的变化量与电流表A示数的变化量之比的绝对值不变，故D正确。

2. （2021长沙）抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数。甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次。闭合开关，当力敏电阻上的压力变大时，下列说法正确的是（ ）

A. 力敏电阻的阻值变小

B. 电路中的电流变小

C. 电压表的示数变小

D. 电路中的总功率变小，计数器自动计数一次

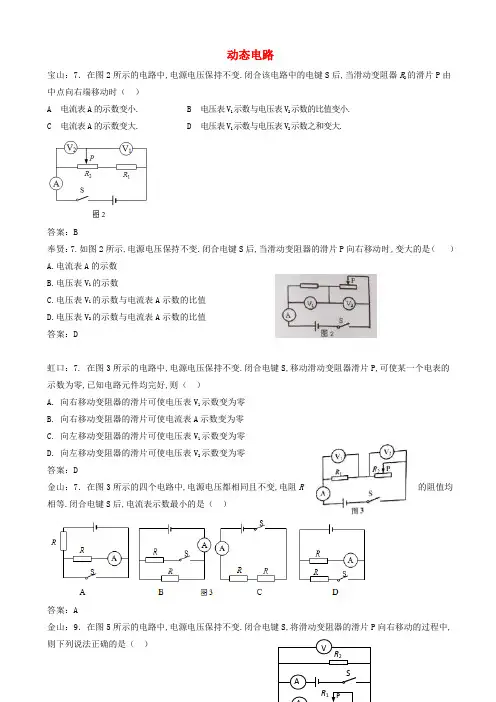

动态电路

宝山：7．在图2所示的电路中,电源电压保持不变.闭合该电路中的电键S后,当滑动变阻器R2的滑片P由中点向右端移动时（ ）

A 电流表A的示数变小. B 电压表V1示数与电压表V2示数的比值变小.

C 电流表A的示数变大. D 电压表V1示数与电压表V2示数之和变大.

答案：B

奉贤：7.如图2所示,电源电压保持不变.闭合电键S后,当滑动变阻器的滑片P向右移动时,变大的是（ ）

A.电流表A的示数

B.电压表V1的示数

C.电压表V1的示数与电流表A示数的比值

D.电压表V2的示数与电流表A示数的比值

答案：D

虹口：7. 在图3所示的电路中,电源电压保持不变.闭合电键S,移动滑动变阻器滑片P,可使某一个电表的示数为零,已知电路元件均完好,则（ ）

A. 向右移动变阻器的滑片可使电压表V1示数变为零

B. 向右移动变阻器的滑片可使电流表A示数变为零

C. 向左移动变阻器的滑片可使电压表V1示数变为零

D. 向左移动变阻器的滑片可使电压表V2示数变为零

答案：D

金山：7．在图3所示的四个电路中,电源电压都相同且不变,电阻R的阻值均相等.闭合电键S后,电流表示数最小的是（ ）

答案：A

金山：9．在图5所示的电路中,电源电压保持不变.闭合电键S,将滑动变阻器的滑片P向右移动的过程中,则下列说法正确的是（ ） R2

P A S V

R1 A．电压表V的示数变小

B．电压表V示数与电流表A示数的乘积变大

C．电流表A示数与电流表A1示数的比值变大

D．电压表V示数与电流表A1示数的比值变小

答案：C

金山：15．如图8（a）所示电路中,当电键闭合时,两电流表的指针位置均如图8（b）所示,则通过R1的电流为

（15） 安,R1与 R2阻值之比为 （16） .

答案：15.（15）0.22；（16）4：1.

静安：7．在图1所示的电路中,电源电压保持不变.闭合电键S后,当滑动变阻器R2的滑片P由中点向右端移动时,在下列①~④项中,不变的（ ）

1

中考物理专项复习及解答：动态电路

考点一：变阻器型动态电路

1．（2021天津模拟）如图所示的电路中，电源电压恒定，开关S闭合后，滑片P向左移动的过程中，以下说法正确的是（ ）

A．电压表V1的示数不变，灯泡亮度不变

B．电压表V2的示数变小，灯泡亮度变亮

C．电压表V2与电流表A的示数乘积变小

D．电压表V1与电流表A的示数之比变小

【答案】D

2．（2021成都模拟）如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片P向b端移动过程中，下列说法正确的是（ ）

A．电流表A1示数变小，电路的总电阻变小

B．电流表A2示数不变，电路消耗的总功率变小 2

C．电压表V示数变小，R1与R2两端的电压之比变小

D．电压表V示数不变，电压表V的示数与电流表A2的示数比值变大

【答案】B

3. （2021贵州模拟）如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片．在移动滑片的过程中，则( )

A. 电流表示数变小，电压表示数不变

B. 电流表示数变大，电压表示数不变

C. 电流表示数变小，电压表示数变小

D. 电压表示数与电流表示数的比值不变

【答案】 B 【解析】由题图可知闭合开关后电路为滑动变阻器R和定值电阻R1组成的并联电路，电流表测量滑动变阻器所在支路的电流，电压表测电源电压，电源电压保持不变，故电压表示数不变，C错误；当向左移动滑动变阻器的滑片时，滑动变阻器接入电路的电阻减小，而电压表示数不变，则由欧姆定律I＝UR可知滑动变阻器所在支路的电流变大，即电流表示数变大，A错误、B正确；电压表示数与电流表示数的比值等于滑动变阻器接入电路的阻值，故比值变小，D错误．故选B.

4．（2021泰安模拟）如图所示的电路中，电源两端电压保持不变，R1为定值电阻。开关S闭合后，在滑动变阻器R2的滑片P向右移动的过程中，下列说法正确的是（ ） 3

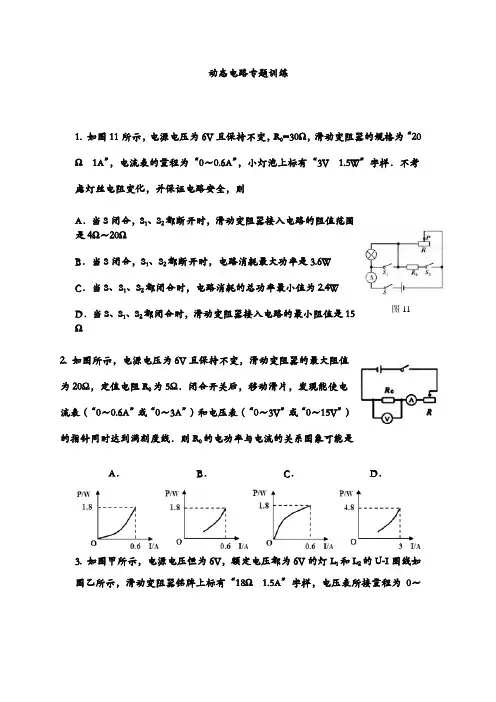

动态电路专题训练

1. 如图11所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“0～0.6A”，小灯泡上标有“3V 1.5W”字样．不考虑灯丝电阻变化，并保证电路安全，则

A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4Ω～20Ω

B．当S闭合，S1、S2都断开时，电路消耗最大功率是3.6W

C．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4W

D．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω

2. 如图所示，电源电压为6V且保持不变，滑动变阻器的最大阻值为20Ω，定值电阻R0为5Ω．闭合开关后，移动滑片，发现能使电流表（“0～0.6A”或“0～3A”）和电压表（“0～3V”或“0～15V”）的指针同时达到满刻度线．则R0的电功率与电流的关系图象可能是

A． B． C． D．

3. 如图甲所示，电源电压恒为6V，额定电压都为6V的灯L1和L2的U-I图线如图乙所示，滑动变阻器铭牌上标有“18Ω 1.5A”字样，电压表所接量程为0～图11 3V，电流表所接量程为0～3A下列说法中

①灯泡L1的额定功率为3W ②两灯都正常发光时电流表的示数为1.5A

③该电路中最大电功率是9W ④该电路中最小电功率是2.1W

A．只有①②③正确 B．只有②④正确

C．只有①②④正确 D．只有①②正确

4. 如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是：

A.电压表V1与电压表V2的示数之和不变

B.电压表V2与电流表A的示数之比变小

C.电流表A的示数变小，电压表V1的示数不变

D.电流表A的示数变大，电压表V1的示数变小

5.

如图甲为环境测控电路原理图，电源电压为6V，定值电阻R0=20Ω，R1是热敏电阻，其阻值随温度变化的图象如图乙所示，闭合开关后，下列说法正确的是

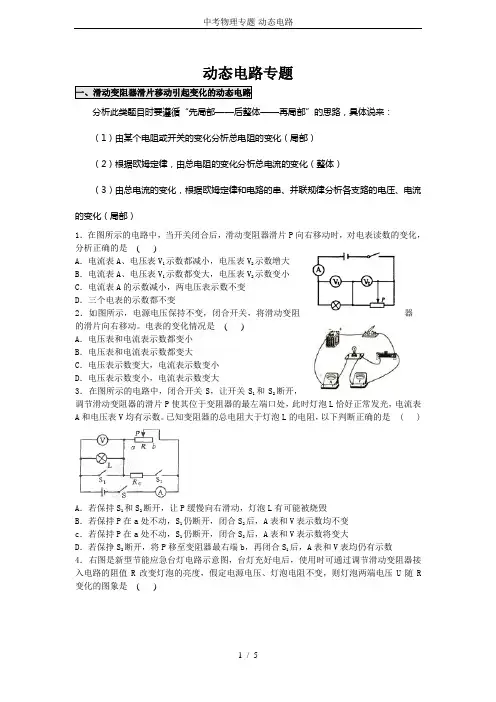

中考物理专题-动态电路

1 / 6 动态电路专题

一、滑动变阻器滑片移动引起变化的动态电路

分析此类题目时要遵循“先局部——后整体——再局部”的思路，具体说来：

（1）由某个电阻或开关的变化分析总电阻的变化（局部）

（2）根据欧姆定律，由总电阻的变化分析总电流的变化（整体）

（3）由总电流的变化，根据欧姆定律和电路的串、并联规律分析各支路的电压、电流

的变化（局部）

1．在图所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是( )

A．电流表A、电压表V1示数都减小，电压表V2示数增大

B．电流表A、电压表V1示数都变大，电压表V2示数变小

C．电流表A的示数减小，两电压表示数不变

D．三个电表的示数都不变

2．如图所示，电源电压保持不变，闭合开关，将滑动变阻器

的滑片向右移动。电表的变化情况是( )A．电压表和电流表示数都变小

B．电压表和电流表示数都变大

C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大

3．在图所示的电路中，闭合开关S，让开关S1和S2断开，

调节滑动变阻器的滑片P使其位于变阻器的最左端口处，此时灯泡L恰好正常发光，电流表

A和电压表V均有示数。已知变阻器的总电阻大于灯泡L的电阻，以下判断正确的是 ( )

A．若保持S1和S2断开，让P缓慢向右滑动，灯泡L有可能被烧毁

B．若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数均不变

中考物理专题-动态电路

2 / 6 c．若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数将变大

D．若保挣S2断开，将P移至变阻器最右端b，再闭合S1后，A表和V表均仍有示数

4．右图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接

入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图象是( )

5．如图所示，开关S1闭合，当S2由1掷到2，电流表和电压表的示数

变化情况是 ( )

中考物理专题-动态电路

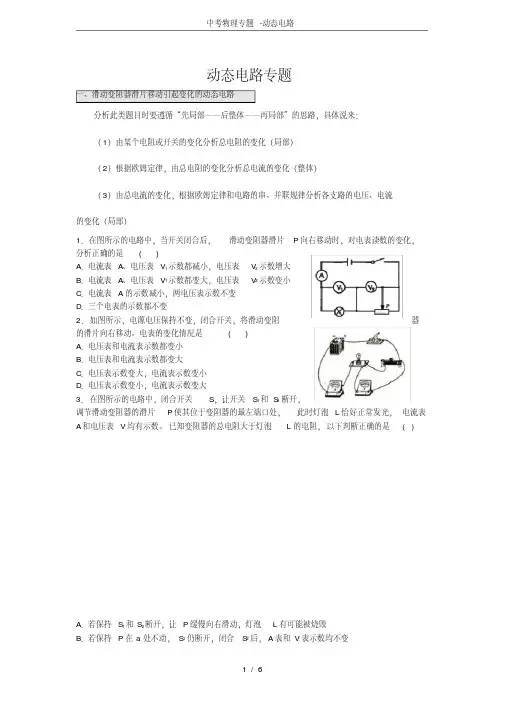

1 / 5 动态电路专题

一、滑动变阻器滑片移动引起变化的动态电路

分析此类题目时要遵循“先局部——后整体——再局部”的思路，具体说来：

（1）由某个电阻或开关的变化分析总电阻的变化（局部）

（2）根据欧姆定律，由总电阻的变化分析总电流的变化（整体）

（3）由总电流的变化，根据欧姆定律和电路的串、并联规律分析各支路的电压、电流的变化（局部）

1．在图所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是 ( )

A．电流表A、电压表V1示数都减小，电压表V2示数增大

B．电流表A、电压表V1示数都变大，电压表V2示数变小

C．电流表A的示数减小，两电压表示数不变

D．三个电表的示数都不变

2．如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。电表的变化情况是 ( )

A．电压表和电流表示数都变小

B．电压表和电流表示数都变大

C．电压表示数变大，电流表示数变小

D．电压表示数变小，电流表示数变大

3．在图所示的电路中，闭合开关S，让开关S1和S2断开，调节滑动变阻器的滑片P使其位于变阻器的最左端口处，此时灯泡L恰好正常发光，电流表A和电压表V均有示数。已知变阻器的总电阻大于灯泡L的电阻，以下判断正确的是 ( )

A．若保持S1和S2断开，让P缓慢向右滑动，灯泡L有可能被烧毁

B．若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数均不变

c．若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数将变大

D．若保挣S2断开，将P移至变阻器最右端b，再闭合S1后，A表和V表均仍有示数

4．右图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图象是 ( ) 中考物理专题-动态电路

2 / 5

第1页（共23页）

动态电路计算

一．计算题（共10小题）

1．如图，电流表的量程是0～0.6A、电压表的量程是0～15V，R

1的电阻是20Ω，电源电压18V，变阻器R

3的阻值

范围是0～200Ω．灯泡电阻不变。（请画出每个小题的等效电路图）

（1）只闭合开关S

3时，电流表示数为0.3A，则R

2的电阻为多大？

（2）只闭合S

1、S

3和S

4时，在不损坏电流表的情况下，滑动变阻器接入的阻值不得小于多少？

（3）只闭合S

2、S

4，在不损坏电流表、电压表的情况下求滑动变阻器允许连入的最大最小电阻值之比。

2．如图，电源电压为10V，滑动变阻器R

1的最大值为200Ω，灯泡R

3阻值为40Ω、额定功率

为3.6W．电流表量程0～0.6A，电压表量程0～5V。

（1）闭合开关S、S

2，电流表示数为0.2A，则R

2阻值是多少Ω？

（2）所有开关都闭合时，电路的总功率为15W，则R

1连入电路的阻值多大？

（3）闭合开关S、S

3，保证各元件安全使用，则R

1连入电路的最小值是多少Ω？

（4）更换电源及电压表量程，将灯泡R

3换成定值电阻R

4，使电压表测量滑动变阻器R

1两端的电压。仍闭合开

关S、S

3，移动滑片使电压表示数分别为10V、12V，对应的电流表示数分别为0.5A和0.3A，则新电源电压和

R

4阻值各是多大？

第2页（共23页）

3．如图所示，电源电压保持不变，小灯泡L上标有“6V 3W”字样，变阻器R的最大电阻为120Ω．只闭合开关

S

1，滑片置于a点时，变阻器连入电路中的电阻为R

a，此时灯L正常发光，电流表示数为I

a；只闭合开关S

2，

移动滑片至b点时，电流表的示数为I

b，此时电压表示数与滑片置于a点时相等，I

a：I

b＝5：3，且R

a：R

0＝6：

5．（灯泡电阻不随温度变化）求：

（1）小灯泡正常工作10s消耗的电能；

（2）只闭合开关S

2，移动滑片至b点时，电流表的示数I

b；

（3）定值电阻R

0和电源电压U；

4．如图所示的电路，电源电压为12V且保持不变。R

1

初三物理动态电路专题

 知识精解

一动态电路分析方法：

（1） 确定电路的联接方式：电压表相当于断开的电路，电流表相当于导线。

（2） 确定各表测量对象：电压表只抱一个，电流表和谁串联。

（3） 电阻的变化情况：变阻器滑片的移动以及断开（或闭合）电键，注意局部短路的情况。

（4） 各表的变化情况：

在并联中，

电压表示数不变，测定值电阻的电流表示数不变；

测滑动变阻器的电流表与电阻变化相反；

测干路中的电流表与测滑动变阻器的电流表变化情况相同。

在串联电路中，

电流表与电阻的变化相反，

测定值电阻的电压表与电流表变化相同，

测滑动变阻器的电压表与电阻变化相同。

记忆方法：动态电路判断前，先看电路串并联，电流表来似导线，电压表来似断电；

串联电阻在上升，电流示数减小中，定值电压也减小，滑动电压在上升；

并联电阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑，定值电流不变化，反向思考靠大家

二．定量计算：

1.常考由滑动变阻器引起的电流表、电压表示数变化的范围；解答时采用极端值法----即：找出滑动变阻器阻值最大和最小时电流表和电压表的示数，以确定电表范围。

2.多开关的不同状态引起的电路变化，主要表现为电路连接方式的改变，从而导致电表示数变化，这类题的解答关键在于用电器连接方式、电表测量范围的判断；通常会有两到三种状态：简单电路、串联或者并联，判断清楚后，每种状态相当于一个简单的电路计算题。

动态专题

类型一：开关的断开或闭合引起电路中电流、电压以及电阻的变化.

例1.如图7所示电路，将开关S闭合，电流表的示数将 ；电压表的示数将 .（选填“变大”、“变小“或”不变“）

分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断.

2

针对练习：如图8所示电路中，当开关S断开时，电阻R1和R2是

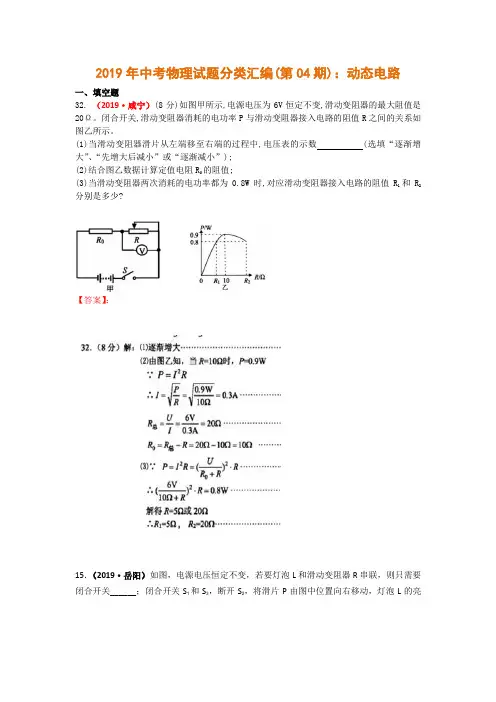

2019年中考物理试题分类汇编(第04期)：动态电路

一、填空题

32. （2019·咸宁）(8分)如图甲所示,电源电压为6V恒定不变,滑动变阻器的最大阻值是20Ω。闭合开关,滑动变阻器消耗的电功率P与滑动变阻器接入电路的阻值R之间的关系如图乙所示。

(1)当滑动变阻器滑片从左端移至右端的过程中,电压表的示数 (选填“逐渐增大”、“先增大后减小”或“逐渐减小”);

(2)结合图乙数据计算定值电阻R0的阻值;

(3)当滑动变阻器两次消耗的电功率都为0.8W时,对应滑动变阻器接入电路的阻值R1和R2分别是多少?

【答案】：

15．（2019·岳阳）如图，电源电压恒定不变，若要灯泡L和滑动变阻器R串联，则只需要闭合开关______；闭合开关S1和S3，断开S2，将滑片P由图中位置向右移动，灯泡L的亮度______（填“变亮”“变暗”或“不变”）。

【分析】串联电路：把电路中各元件首尾相接，连入电路就是串联。 并联电路：把几个用电器首首相接，尾尾相接，再连入电路，就是并联。 并联电路各支路互不影响。

【解答】解：要使灯泡L和滑动变阻器R串联，应将灯泡L和滑动变阻器R首尾相连接到电源两端，则由图可知只要闭合S2，断开S1、S3； 若闭合开关S1和S3，断开S2，小灯泡和滑动变阻器并联，因并联电路各支路互不影响，所以当将滑片P由图中位置向右移动，灯泡L的亮度不变。 故答案为：S2；不变。

19. (2019·天津)如图13所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图14所示。则电阻R1的阻值为________Ω；当变阻器滑片P处于a端时，电阻R1消耗的电功率为________W。

答案：19.10；0.1

(2019·江西)如图3所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光.则甲、乙两电路中的总电流之比I1:I2= 2:1 ，而电路的总功率之比P1:P2= 2:1 .

1．酒驾易造成交通事故，利用酒精测试仪可以检测司机是否酒驾，其电路原理如图甲所示。R1为“气敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系如图乙所示，R2为定值电阻，阻值为60Ω，电源电压恒为12V。若酒精气体浓度≥0．2mg／mL时，则判定被检者为酒驾。以下说法正确的是（ ）

A．被检者的酒精气体浓度越高，电流表示数越小

B．电流表的示数为0．12A时，判定被检者为酒驾

C．电压表示数为3V时，R2消耗的电功率是0．45W

D．被检者酒精气体浓度为0．2mg／mL时，电压表的示数是4V

2．甲醛对人体危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。“创新”小组的同学们设计了甲醛监测设备，原理如图甲所示。电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，其阻值随污染指数变化的情况如图乙所示。用电压表示数反映污染指数，污染指数在50以下为轻度污染，50～100之间为中度污染，100以上为重度污染，以下分析正确的是（ ）

A．污染指数越小，电压表示数越大

B．电压表示数为1V时，属于重度污染

C．污染指数越大，电路中消耗的总功率越小

D．污染指数为50时，电压表的示数为2．5V

3．如图为一种握力计和它的工作原理示意图。电源电压恒定不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，弹簧一端的滑片P在电阻R1的最上端时不施加力，移动到最下端时施加的力最大（弹的电阻不计）。该握力计测量范围为0～300N，电路中电流变化范围0．1～0．6A．则下列判断正确的是（ ）

A．握力300N时电路中电流为0．6A

B．握力计工作电路的电源电压为3V

C．R1连入电路阻值变化范围0～30Ω

D．R2消耗的最小功率为0．5W

4．弹簧测力计下挂一长方体物体，将物体从盛有适量水的烧杯上方离水面某一高度处缓缓下降，然后将其逐渐浸入水中如图甲；图乙是弹簧测力计示数F与物体下降高度ん变化关系的图象。则下列说法中正确的是（g取10N／kg）（ ）

考点 动态电路分析

1．(2019·扬州)如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（ ）

A．滑片向左滑动，电流表示数增大，电压表示数减小

B．滑片向左滑动，电流表、电压表示数都增大

C．滑片向右滑动，电流表、电压表示数都增大

D．滑片向右滑动，电流表示数减小，电压表示数增大

【答案】B

【解析】分析电路：灯泡L与滑动变阻器串联，电流表测量电路中的电路，电压表测量灯泡L两端的电压。

AB、滑片向左滑动，滑动变阻器连入电阻减小，电路的总电阻减小，根据公式I=UR，电流增大，电流表示数会增大。根据串联电路分压规律，滑动变阻器连入电阻减小，滑动变阻器两端电压减小，则灯泡L两端电压增大，即电压表示数增大，A错误，B正确；

CD、滑片向右滑动，滑动变阻器连入电阻增大，电路的总电阻增大，根据公式I=UR，电流减小，电流表示数减小。根据串联电路分压规律，滑动变阻器连入电阻增大，滑动变阻器两端电压增大，则灯泡L两端电压减小，即电压表示数减小，CD错误。

2．(2019·赤峰)如图所示电路，电源电压和小灯泡电阻保持不变。当开关闭合后，变阻器滑片向右滑动时，电流表和电压表的示数变化情况分别是（ ）

A．变大、变小 B．变大、变大 C．变小、变小 D．变小、变大

【答案】D

【解析】由电路图可知，灯泡与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流。当变阻器滑片向右滑动时，接入电路中的电阻变大，电路的总电阻变大，由I＝UR可知，电路中的电流变小，即电流表的示数变小，故AB错误；由U＝IR可知，灯泡两端的电压变小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，故C错误、D正确。

3．(2019·山西)图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大而增大，滑片P随身高增高而上滑。下列分析正确的是（ ） 2

(1) (2) (3) a

b c

R2 R1 S

P

L R S

RRS

P 电路动态分析

1、（2005年学业考）如图所示电路中。电源电压保持不变。闭合电键S后，当滑动变阻器滑片P向左移动时，电流表的示数将

（选填“变小”、“不变”或“变大”）。若在电路中再接入一个电压表，且当滑片P分别位于变阻器的右端、中点和左端时，电压表的示数如下表所示，则电压表应并联在图中 两点之间（选填“ab”、“bc”或“ac”）。

2、（2004年中考）如图所示电路中。电源电压保持不变。当电键S由断开到闭合时，电流表的示数将 ，电压表与电流表示数的比值将 。（选填“变小”、“不变”或“变大”）。

3、（2004年抽查）如图所示电路中。电源电压保持不变。闭合电键S后，当滑动变阻器滑片P向右移动时，电流表A的示数将 ，电压表V1的示数 ，电压表V2的示数 （选填“变小”、“不变”或“变大”）。

4、（2004年毕业考）如图所示电路中，当电键S由断开到闭合时，电流表的示数将（）。

A、变大 B、变小 C、不变 D、先变小后变大

5、（2004年毕业考）如图所示电路中，闭合电键S，滑动变阻器的滑片P向左移动时，电流表的示数将（）。

A、变大 B、变小 C、不变 D、先变小后变大

6、（1999年中考）如图所示电路中，当电键S断开时，电阻R1与R2是 联连接的。电键S闭合时，电压表的示数将 （选填“变小”、“不变”或“变大”）。

7、（2001年中考）如图所示电路中。电源电压保持不变。当电键S由断开到闭合时，电压表V1的示数将 ，电压表V2的示数将 。（选填“变小”、“不变”或“变大”）。

初中物理之“动态电路问题”

动态电路问题主要包括三种类型：

一、滑动变阻器引起的动态电路问题

1.滑动变阻器引起的串联电路的动态分析：

解决方案：

此类题首先要解决的问题是：电压表和电流表的测量对象。

利用“方框法”可知上面这幅图中电压表测量的是R2两端的电压，电流表测量的是干路电流。 其次，当滑动变阻器的滑片移动时，电路中的各种元件涉及的相关物理量如何变化？

比如，上图中滑片向右移动时，滑动变阻器的阻值变小，导致电路总电阻变小，故电流表示数变大！又由于“串联电路中小电阻消耗小电压，大电阻消耗大电压”，故滑动变阻器消耗的电压变小，因为电源电压不变，所以定值电阻R2消耗的电压变大！

2.滑动变阻器引起的并联电路的动态分析：

解决方案：

此类题首先要解决的问题也是：电压表和电流表的测量对象。 由于本题两电阻并联，根据方框法，电压表测量对象为电源电压！所以当滑片移动时，电压表示数不变！

其次，当滑动变阻器的滑片移动时，电路中的各种元件涉及的相关物理量如何变化？

上图中，当滑动变阻器的滑片向右移动时，其阻值变大，导致整个电路的总阻值变大，而电源电压不变，所以干路电流变小，即电流表A2示数变小；电流表A1测量的是流经R1的电流，该支路电流不变！

注意此时的一类易错题：如电压表的示数与电流表A1示数的比值，根据欧姆定律，本题中该比值就是R1的阻值，由于滑片右移时，R1为定值电阻，故此比值不变！

二、开关的闭合、断开引起的动态电路问题

解决方案：

此类题的关键第一步：确定开关闭合前后电路的连接情况并画出等效电路图，如下图： 开关闭合前后其等效电路图如下：

此类题的关键第二步：判断开关通断前后的各个物理量变化情况: 对于电压表：甲图中电压表测量的是电源电压，乙图中电压表测量的是R2两端的电压！从电源电压变成了部分电压，故其电压表示数变小！

对于电流表：甲图中电流表测量的是流经R2的电流，乙图中电流表测量的是流经R1和R2两个总阻值的电流。故电流表示数变小。

动态电路规律分析、解题方法及例题解析

【知识点】

1.欧姆定律的应用：

①同一个电阻，阻值不变，与电流和电压无关,但加在这个电阻两端的电压增大

时，通过的电流也增大。（R=U/I）

②当电压不变时，电阻越大，则通过的电流就越小。（I=U/R）

③当电流一定时，电阻越大，则电阻两端的电压就越大。（U=IR）

2.电阻的串联有以下几个特点：（指R

1，R

2串联）

①电流：I=I1=I

2（串联电路中各处的电流相等）

②电压：U=U1+U

2（总电压等于各处电压之和）

③电阻：R=R1+R

2（总电阻等于各电阻之和）如果n个阻值相同的电阻串联，

则有R总=nr

④比例关系：电流：I1:I

2=1:1分压作用：U

1:U

2=R

1:R

2

3.电阻的并联有以下几个特点：（指R

1，R

2并联）纯并联非混联

①电流：I=I1+I

2（干路电流等于各支路电流之和）

②电压：U=U1=U

2（干路电压等于各支路电压）

③电阻：1/R

总=1/R

1+1/R

2（总电阻的倒数等于各并联电阻的倒数和）

如果n个阻值相同的电阻并联，则有R

总=r/n

④比例关系：电压：U1∶U

2=1:1分流作用：I

1:I

2=R

2:R

1

动态电路在中考中一定有一个题，可能是选择，也可能是填空

【例题】如图所示电路中，当闭合开关S后，滑片P

向右移动时，灯泡变亮的是()

解析：A选项中，滑片P向右移动时，滑动变阻器连入电路的电阻变大，电流变

小，灯泡变暗B选项中，灯泡和滑动变阻器并联，二者互不影响，所以当滑片P

向右移动时，灯泡的亮度不变；C选项中，闭合开关后，滑动变阻器被短路，不

能起到改变电路电阻的作用；D选项中，当滑片P向右移动时，滑动变阻器连入

电路的电阻变小，电路中的电流变大，灯泡变亮。

答案：D

【方法技巧】

“四步法"巧解动态电路问题

在含有滑动变阻器的电路中，由于滑片的移动，会导致电路的有关物理量发生变

化，我们一般把这类问题称为动态电路问题。“四步法”解答动态电路问题的一般

思路为：

(1)分析题图明确电路的连接方式；在判断电路的连接方式时可采用前面所学习
