WBS系列温度变送器安装使用说明书

温湿度变送器（壁挂王字壳485型）目录第1 章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要参数 (3)1.4系统框架图 (4)1.5产品选型 (5)第2 章硬件连接 (6)2.1设备安装前检查 (6)2.2接口说明 (6)2.2.1 传感器接线 (6)2.3 安装方式 (7)2.4安装事宜 (7)第3 章配置软件安装及使用 (7)3.1传感器接入电脑 (7)3.2传感器监控软件的使用 (8)第4 章通信协议 (9)4.1通讯基本参数 (9)4.2数据帧格式定义 (9)4.3寄存器地址 (9)4.4 通讯协议示例以及解释 (10)第5章常见问题及解决方法 (10)附录：部分探头尺寸 (11)第 1 章产品简介1.1产品概述该变送器广泛适用于农业大棚/花卉培养等需要温湿度监测的场合。

传感器内输入电源，感应探头，信号输出三部分完全隔离。

安全可靠，外观美观，安装方便。

1.2功能特点本产品采用高灵敏度数字探头，信号稳定，精度高。

具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。

1.3主要参数壁挂王字壳：110×85×44mm1.4系统框架图本产品也可以多个传感器组合在一条485 总线使用，理论上一条总线可以接254个485 传感器，另一端接入带有485 接口的PLC、通过485 接口芯片连接单片机，或者使用USB 转485 即可与电脑连接，使用我公司提供的传感器配置工具进行配置和测试（在使用该配置软件时只能接一台设备）。

1.5产品选型VMS- 公司代号3002- 壁挂王字壳WS- 温湿度N01- 485通讯（Modbus-RTU协议）2 内置PE头4 内置精装探头5 外延精装探头6 外延防水探头ZJ外延夹持探头HD活动螺纹探头第 2 章硬件连接2.1设备安装前检查设备清单：■温湿度变送器设备1台■膨胀塞2个、自攻螺丝2个■USB转485（选配）■合格证、保修卡2.2接口说明电源接口为宽电压电源输入10-30V 均可。

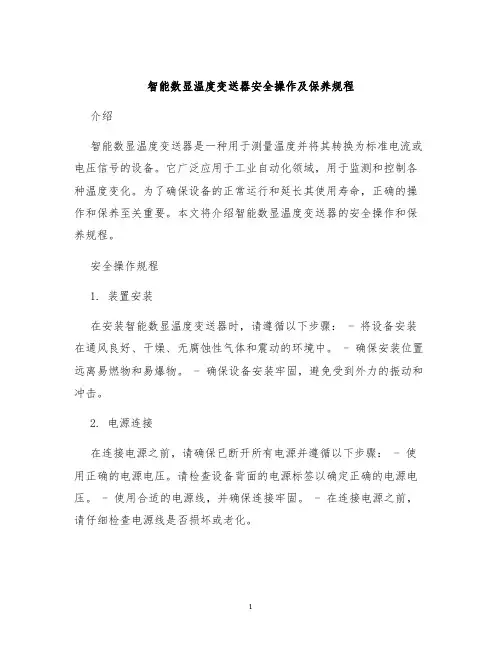

智能数显温度变送器安全操作及保养规程介绍智能数显温度变送器是一种用于测量温度并将其转换为标准电流或电压信号的设备。

它广泛应用于工业自动化领域，用于监测和控制各种温度变化。

为了确保设备的正常运行和延长其使用寿命，正确的操作和保养至关重要。

本文将介绍智能数显温度变送器的安全操作和保养规程。

安全操作规程1. 装置安装在安装智能数显温度变送器时，请遵循以下步骤： - 将设备安装在通风良好、干燥、无腐蚀性气体和震动的环境中。

- 确保安装位置远离易燃物和易爆物。

- 确保设备安装牢固，避免受到外力的振动和冲击。

2. 电源连接在连接电源之前，请确保已断开所有电源并遵循以下步骤： - 使用正确的电源电压。

请检查设备背面的电源标签以确定正确的电源电压。

- 使用合适的电源线，并确保连接牢固。

- 在连接电源之前，请仔细检查电源线是否损坏或老化。

3. 信号连接在连接温度传感器信号之前，请遵循以下步骤： - 确保使用合适的传感器类型，并正确连接至设备的信号接口。

- 使用屏蔽电缆，以减少干扰对信号质量的影响。

- 确保信号连接牢固，并避免受到外界干扰。

4. 参数设置在设备安装和信号连接完成后，请进行正确的参数设置： - 根据实际应用需求，设置设备的量程、报警上下限等参数。

- 确保设置的参数准确无误，并适应实际工作环境。

5. 正确操作在平常的使用中，请遵循以下操作规程： - 严禁在设备工作时随意拔插连接线。

- 避免使用尖锐物体触摸设备屏幕，以免损坏。

- 避免碰撞设备，以免影响其正常工作。

保养规程1. 定期清洁定期清洁是保持设备正常运行的重要步骤： - 使用柔软的干布清洁设备表面，避免使用含有酸碱物质的清洁剂。

- 定期检查设备的通风孔是否被灰尘覆盖，如有需要请清除。

2. 环境保持提供稳定的环境对设备的性能至关重要： - 避免将设备长时间放置在高温、高湿度、腐蚀性气体和震动的环境中。

- 定期检查设备周围环境的温度和湿度，确保在安全范围内。

温度变送器调试使用说明一、温度变送器硬件安装调试说明1、根据测量范围需要改变的电阻阻值ROZROZ电阻取值：根据仪表测量范围和传感器类型选取，取值小于对应传感器下限阻值；在校准仪表时，AD转换值要小于3002、根据测量范围需要改变的电阻阻值R17和R18R17和R18取值：根据仪表上限计算需要放大倍数，根据放大倍数决定取值范围，K=（R17+R18）/R18，为了提高反馈精度R17+R18小于60K，AD转换值要大于7800（过采样实现）（注：这种取值方法的目的就是尽可能提高仪表使用精度和分辨率）其余器件参数见表格二、温度变送器调试说明1、按键说明仪表有3个按键，模式键MODE、上升键UP、下降键DN。

UP、DN会根据连续按键时间长短，使修改的参数数值会以*1、*10、*100、*1000数率发生变化，以达到快速完成参数设定的目的。

2、工作状态仪表工作时有三种状态，正常变送显示工作状态、4-20MA输出调试与量程设定状态、仪表出厂调校状态。

3、正常变送显示工作状态正常变送显示工作状态下共有5个显示子页面①测量温度显示页面（XXX ℃）②变送电流输出显示页面（P XXX ma）③仪表量程上限显示页面(H XXX ℃)④仪表量程下限显示(L XXX ℃)⑤仪表工作状态调整页面(00 XXX)按模式键MODE循环显示每个页面。

长时间没有按键按下时，自动返回到测量温度显示页面。

如果温度显示值_xxx和_xxx,表示测量超过量程范围。

4、4-20MA输出调试与量程设定状态正常变送显示工作状态时按MODE键，转到仪表工作状态调整页面，按上升键UP与下降键DN，调整数字到123，按模式键MODE，进入4-20MA输出调试与量程设定状态，按模式键MODE切换页面，按上升键UP与下降键DN改变参数数值，4-20MA输出调试与量程设定状态下共有4个子页面①4-20MA手动输出调试页面（HP XXX ma）②量程上限设定页面（HC XXX ℃）③量程下限设定页面（LC XXX ℃）④返回正常变送显示工作状态页面(00 XXX)在4-20MA手动输出调试页面，按上升键UP与下降键DN可以手动调整变送器输出，输出范围3.８MA~22MA，此功能主要是为了现场系统调试方便设置，变送器量程上限设定页面、量程下限设定页面设定变送器量程，使仪表在正常工作状态时变送器输出和4-20MA相对应，如果设定时量程下限大于量程上限，4-20MA输出和量程反比例对应，在返回正常变送显示工作状态页面时按上升键，存储设定参数结束设定，返回到正常变送显示工作状态。

温度变送器模块安全操作及保养规程1. 前言温度变送器模块是工控自动化控制系统中常用的一种设备。

通过将热电阻、热电偶等温度传感器所测量到的温度信号转换成标准的工业信号输出，实现对温度的监测、控制。

本文档将介绍温度变送器模块的安全操作和保养规程，以确保设备正常运行并延长其使用寿命。

2. 安全操作规程2.1 设备安装1.在安装前应对设备进行检查，确认设备符合要求，无受损或其他影响设备正常使用的缺陷。

2.按照设备说明书或技术要求，正确安装温度变送器模块，并配备相应的电源、信号线等。

3.在安装设备时，应避免将其暴露在明火或直接阳光下，以确保设备的安全运行。

2.2 设备使用1.在设备通电前，应检查电源线的连接是否正确并紧固，以确保电源的正常供应。

2.在使用设备过程中，应避免过度震动或撞击，防止设备疲劳损坏或者内部零部件松动。

3.不要在高湿度、高温度的环境下使用设备，以免影响设备正常使用，甚至导致设备故障。

4.如果设备出现异常情况，应立即停止使用，并与厂家联系，不要自行修理或拆卸，以避免加剧故障。

2.3 设备维护1.定期对设备进行检查和维护，清除设备内部的灰尘、杂物等物质，避免影响设备的正常运行。

2.定期检查设备的电源线、信号线等，确保其接头良好并无短路、断路等情况。

3.如果设备存在异常情况或报警，应立即停止使用，并进行检查，排除故障。

4.对于长时间不使用的设备，应将其存储在干燥、通风良好的地方，并当季节变化时，应及时对设备进行保养。

3. 保养规程3.1 清洁保养对温度变送器模块进行清洁保养可以去除灰尘、杂质，减少设备内部累积的水蒸气、雾气等物质，延长设备寿命。

1.充分断开设备的电源线和信号线，避免进行清洁时对人员造成伤害或对设备造成不必要的损伤。

2.用干净的清洁布或者软毛刷轻轻擦拭设备外壳，避免使用含有化学成分的清洁剂，以免对设备表面造成二次损伤。

3.定期进行设备内部清洁保养。

使用专业维护工具，如吸尘器或者压缩空气，将设备内部的灰尘、杂物、水蒸气等物质清除干净，并确保设备干燥通风。

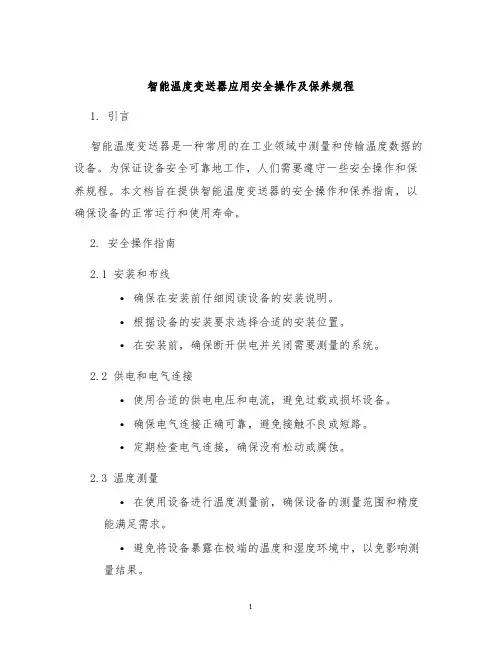

智能温度变送器应用安全操作及保养规程1. 引言智能温度变送器是一种常用的在工业领域中测量和传输温度数据的设备。

为保证设备安全可靠地工作，人们需要遵守一些安全操作和保养规程。

本文档旨在提供智能温度变送器的安全操作和保养指南，以确保设备的正常运行和使用寿命。

2. 安全操作指南2.1 安装和布线•确保在安装前仔细阅读设备的安装说明。

•根据设备的安装要求选择合适的安装位置。

•在安装前，确保断开供电并关闭需要测量的系统。

2.2 供电和电气连接•使用合适的供电电压和电流，避免过载或损坏设备。

•确保电气连接正确可靠，避免接触不良或短路。

•定期检查电气连接，确保没有松动或腐蚀。

2.3 温度测量•在使用设备进行温度测量前，确保设备的测量范围和精度能满足需求。

•避免将设备暴露在极端的温度和湿度环境中，以免影响测量结果。

2.4 设备设置和校准•仔细阅读设备的操作手册，了解设备的设置和校准方法。

•在设备设置和校准前，确保设备处于稳定的工作状态。

•定期校准设备以确保测量结果的准确性。

2.5 维护和保养•定期清洁设备，防止灰尘和污垢积累影响设备的性能。

•定期检查设备的连接线和接口，确保没有松动或腐蚀。

•定期检查设备的电源和供电线路，确保正常工作。

3. 安全保养指南3.1 温度变送器的保护•避免在温度变送器周围使用振动或冲击力较大的设备，以免对设备造成损坏。

•在设备保护上，可以设置适当的物理隔离或防护措施。

3.2 温度变送器的保温•对于在极端环境下工作的温度变送器，应采取保温措施，以防止温度变送器本身受到过度热或过度冷的影响。

3.3 温度变送器的防水•对于在潮湿或多湿环境下工作的温度变送器，应采取防水措施，以防止水分渗入设备内部导致故障。

4. 应急措施4.1 故障排除•当温度变送器出现异常或故障时，首先应查找故障的原因。

•如果无法自行解决问题，应及时联系供应商或技术支持人员。

4.2 紧急停止•在紧急情况下，为了确保安全，应立即断开温度变送器的电源并停止使用。

☞先进技术√全智能、数字化、可编程；√环境温度、零点、满幅自动补偿；√极高的稳定性，确保准确度多年不变；√电源、输入、输出、双回路间高隔离度；√符合国际电工委员会IEC61000相关抗电磁干扰标准。

☞重要的技术参数□系统传输准确度：±0.5%×F〃S(可订制±0.1%)□工作环境温度：-10~55℃□测量热电阻时允许的引线电阻：≤15Ω□冷端补偿温度精度：1℃(预热时间30分钟)□电流输出允许外接的负载阻抗：4-20mA：0~350Ω；0-10mA：0~700Ω需要更大的负载能力请在订货时说明□电压输出时的内部阻抗：250Ω□输入/输出/电源/通讯/双回路之间绝缘强度：直流DC≥2000V.dc，交流AC≥1500V.dc□抗电磁干扰度：符合IEC61000-4-4：1995中第三类工业现场对抗电磁干扰的要求□供电电源：直流：DC24V±10% V交流：AC95～265V□输入功率：1.3～2.5W(与型号有关)□外形尺寸：宽×高×深：22.5×100×115mm□更为详细的技术指标请参见《产品样本及技术手册》☞输出状态□在用户不特别指明的情况下，无论输入信号出现何种故障状态(开路\短路\反接\超量程)，在满量程范围内输出均跟随输入信号变化，但最大不超出输出上限的12.5%(如4-20mA 输出时,最小输出可为0mA,最大不超过22mA)。

□用户可在订货时指定或自行通过编程器，将输入故障状态(同上)下的输出设置为某一固定值，或保持输入故障前的输出值不变。

□关于输出状态的详细说明及设置方法请见《产品样本及技术手册》。

☞选型说明□输入信号类型热电偶：K、E、S、B、J、R、N、T热电阻：Pt100、Cu100、Cu50、BA1、BA2其它输入、输出类型另行特殊订制；□单回路输入最多可以有两路输出，双回路输入每路只能对应一路输出；□双回路产品输入信号如需不同，请与本公司联系；□含通讯产品仅单输入，并且只有单路输出加通讯接口。

SBWR/Z系列温度变送器SBWR / Z Series Temperature Transmitter使用说明书Manual重庆川仪十七厂有限公司CHONGQING INSTRUMENT NO.17 LIMITED COMPANY一、 概述SBWR/Z系列热电偶/热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。

它采用二线制传送方式（电源与信号输出为二根公用导线），输出与被测温度成线性的4-20mA电流信号。

变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构，也可单独安装于仪表盘内作转换单元。

作为新一代测温仪表，可广泛应用于石油、化工、纺织、冶金、机电、电力、航空、食品加工、医学工程等工业和科研领域，进行自动化温度检测、变送和控制。

该温度变送器业经国家级仪器防爆安全监督检验站（NEPSI）认可。

符合GB3836.1-2000、GB3836.4-2000标准所规定的要求。

本系列温度变送器装于测温热电偶/热电阻接线盒内构成一体化结构或作为功能模块装在检验设备作为整机应用时，仍须取得防爆检验机构的认可。

SBWR/Z系列热电偶/热电阻温度变送器具有以下显著优点：1、工作环境温度宽：-25℃-85℃，-30℃-120℃。

2、具有高精度冷端补偿电路、全温度范围绝对误差±0.5℃（S热电偶±0.8℃）。

3、先进的非线性校正电路，输出信号与被测温度成线性关系。

4、内带漂移自校正系统，在整个工作温度范围内保证测量精度。

5、附有特殊的控热机构，有效的控制热传导作用。

6、采用环氧树脂封装，耐腐蚀，抗震性好，可靠性高。

7、应用面广，既可与热电偶、热电阻形成一体化现场安装机构，也可作为功能模安装在检测设备中。

8、独有的抗干扰电路设计、保证变送器在受到各种干扰下能够安全可靠的工作，特别具有抗电磁干扰单元，适宜于现代电磁污染严重的环境。

二、 工作原理变送器电路模块由放大单元、线性化单元、电压/电流转换、自校正电路、电压调整单元和反向保护电路等组成，对以热电偶为测温元件的变送器还包括有冷端补偿器，以热电阻为测温元件的还包括有R/V变换单元。

壁挂数码管王字壳温湿度变送器说明书（WIFI型）Ver2.0目录第1章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要技术指标 (3)1.4产品选型 (4)1.5设备信息 (4)第2章设备安装及使用 (7)2.1设备安装说明 (7)2.2设备使用 (7)第3章监控平台介绍 (11)第4章常见问题及解决办法 (11)第5章注意事项 (11)第6章免责声明 (12)附录：部分探头尺寸 (13)第1章产品简介1.1产品概述该产品为壁挂高防护等级外壳，防护等级IP65，防雨雪且透气性好。

电路采用美国进口工业级微处理器芯片、进口高精度温度传感器，确保产品优异的可靠性、高精度和互换性。

可采集数据并通过WIFI方式上传到服务器。

本产品充分利用已架设好的WIFI通讯网络实现数据采集和传输，达到数据集中监控的目的。

可大大减少施工量，提高施工效率和维护成本。

设备7-30V宽压供电，外壳防护等级高，能适应现场各种恶劣条件。

1.2功能特点■采用瑞士进口的测量单元，测量精准■通过WIFI方式上传数据，支持局域网内通信、跨网关广域网通信■支持动态域名解析DNS■数据采集频率2s/次，数据上传频率1s~65535s/次可设■可接免费的云平台■产品采用壁挂式防水壳，安装方便，防护等级高。

1.3主要技术指标直流供电（默认）DC7-30V最大功耗0.1W（DC24V）A准精度湿度±2%RH(60%RH,25℃)温度±0.4℃（25℃）B准精度（默认）湿度±3%RH(60%RH,25℃)温度±0.5℃（25℃）变送器电路工作温湿度-40℃~+60℃，0%RH~95%RH（非结露）探头工作温度-40℃~+120℃默认：-40℃~+80℃探头工作湿度0%RH-100%RH温度显示分辨率0.1℃湿度显示分辨率0.1%RH温湿度刷新时间1s长期稳定性湿度≤1%RH/y温度≤0.1℃/y响应时间湿度≤8s(1m/s风速)温度≤25s(1m/s 风速)数据上传时间默认10s/次，1s~65535s 可设数据采集时间2s/次WIFI 通信参数802.11b/g/n安全性安全方式WEP/WPA-PSK/WPA2-PSK 加密类型WEP/TKIP/AES1.4产品选型1.5设备信息尺寸：PR-公司代号300SMG-壁挂数码管王字壳WS-温湿度变送、传感器WIFI-WIFI 型1外置铜头3外置西门子头4外置精装探头5外延精装探头6外延防水探头7外延高灵敏度探头9外延金属防水探头A 外延四分管螺纹探头B 外延宽温探头ZJ 外延夹持探头HD 活动螺纹探头FW蜂窝型探头（相比外延金属防水探头对湿度环境反应灵敏，不防尘，无法使用在粉尘较大的环境，抗2.5m/s 风）FF不锈钢防风探头（316L 不锈钢材质，耐腐蚀性强，高温强度优秀，间隙小，可抗30m/s 风，可阻挡细小粉尘穿透）数码管王字壳温湿度传感器外观图：1345679AB ZJ HD FWFF序名称内容号①设备贴膜上面带有产品logo以及名称②电源线DC5.5*2.1规格；使用配件电源适配器插入供电③传感器温湿度传感器④安装孔位使用配件膨胀螺丝包，将设备安装至墙面等需要安装的位置包装内容主设备×1产品合格证、保修卡×1膨胀螺丝包（含2个自攻螺丝及2个膨胀塞）×112V电源适配器×1第2章设备安装及使用2.1设备安装说明设备主体的安装2.2设备使用接通电源将电源适配器连接至设备的供电接口，再接通电源连接至网络1下载配置工具，使用QQ扫描二维码（仅限安卓手机），点击“客户端本地下载”，下载完成后根据手机提示将APP安装。

目录1技术参数 (2)2安装说明 (3)3接线说明 (5)3.1 变送器（直流供电型）接线端子说明 (6)3.2 变送器（交流供电型）接线端子说明 (7)3.3 仪器接线功能图 (8)3.4 电极接线示意图 (8)4按键和界面说明 (9)4.1 按键及指示灯说明 (9)4.2 界面说明 (10)5操作说明 (13)5.1 参数设置操作 (14)5.2 校正操作 (15)6电极诊断及出错信息 (17)7电极保养说明 (19)8操作密码 (20)8.1 参数设置密码 (20)8.2 校正密码 (20)附1缓冲液 (21)附2技术术语 (23)安全预防措施请认真阅读并遵守下列要求！在仪器上电前，请对照您持有仪表的型号，确认供电电压：变送器需用18V－30VDC直流电源供电变送器需用100V－250V AC交流电源供电打开仪器会有电路部分暴露，因此除了接线仓和仪表透明罩外，不应打开仪器其它部分。

打开的仪器内部能接触到的器件上的电压足以威胁人的生命。

若需检修，需要返回厂家。

只有厂家专业人员才能在带电情况下打开仪器。

当相应的保护失效时，请停止操作。

出现以下情况时，保护可能失效：◇仪器外观有明显破损◇仪器不能正常测量◇长期储存于超过70℃的环境中◇经过剧烈的震动或碰撞后11 技术参数22安装说明①31、请选择合适位置安装pH计（以下简称仪器），避免仪器直接受到阳光照射。

2、安装前请阅读本说明书，以免接线不正确导致仪器损坏。

3、pH或ORP电极信号传输须采用专用电极电缆，请不要用一般电缆代替，否则将产生错误的测量结果。

4、仪器内部的继电器为小电流继电器，若要控制较大动力的图2－1 仪器和动力装置接线示意图43 接线说明接线仓内部图（拆掉压线盖）接线步骤：打开接线仓盖→拆下压线盖→接线→装上压线盖→装上接线仓盖。

5673.3 仪器接线功能图84 按键和界面说明Wash 灯：清洗指示灯,当清洗继电器动作时，此灯亮Alarm灯：报警指示灯，仪表超限报警或自检报警时，此灯亮94.2 界面说明4.2.1 测量界面入码自动清零，请操作人员重新输入。

WBS系列一体化温度变送器安装使用说明书开封开仪自动化仪表有限公司1 概述WBS系列温度变送器（以下简称仪表）是我公司于国内首家研制出来，85年投放市场至今已历经20多年持续完善和改进的产品，在国内首先实现了传感器与变送电路一体化结构。

它以热电阻或热电偶作为温度敏感元件，采用专用电路模块，就地把敏感元件的信号转换成与温度呈线性的标准电流，用一般铜导线即可传输，不仅节少了贵重的补偿线或电缆，而且有信号传递失真小，抗干扰能力强，可进行远距离传输等优点。

能非常方便的与各种二次仪表或计算机系统配套，实现温度的测量与控制。

用途该仪表适用于工业领域，管道、容器中的介质温度，或其它气体、液体的温度、炉膛温度的检测。

防护类型a. 普通型：具有防水、防尘性能，可用于室内或室外安装，IP65。

b. 防爆型：经国家级仪器仪表防爆安全监督检验站（NEPSI）审查防爆安全性能符合、、标准规定的有关要求，防爆标志为 ExdⅡBT4~T6（隔爆型）合格证号GYB05673 ，ExiaⅡCT4~T6（本质安全型）合格证号 GYB05674本安型在防爆场合安装，需和经防爆检验站验单位认证的安全栅配套方可使用于现场存在ⅡC级以下的爆炸性气体混合物的场所。

仪表的指示方式a. 无指示：只输出与温度呈线性的标准电流。

b. 数字表头指示：除输出功能外，仪表还具有液晶数字显示器，指示当前所测温度值，指示单位℃。

c. 指针表头指示：除输出功能外，仪表用指针表头指示输出的电流信号值，指示量程的0~100%。

型号规格分类a. 型号分类（表1）表1b.2 主要技术参数量程与分度号（表2）注：与防爆产品接触的介质温度不能超过其温度组别的规定，见表3偏差参数：（1）基本误差：±%（用Pt100传感器）±%（用热电偶传感器）±% 协议定货（基本误差是传感器误差与转换电路误差的合成）（2）电源变化附加误差＜%／10V（3）负载电阻变化附加误差：24V供电，负载从100Ω变到500Ω，输出变化＜%。

压力温度变送器操作规程温度变送器同压力变送器的操作使用基本相同，压力变送器下有二阀组（三阀组），温度变送器则无，下面主要讲述压力变送器的操作规程。

1检查和准备1.1压力变送器安装的环境温度和压力必须符合规定。

1.2通电前，仔细检查电源的正负极性，不要接错，供电电压应在正常范围内。

1.3拆卸压力变送器时，必须断开24VDC电源，并做好接线标记。

关闭该压力变送器的取压阀，然后断开现场仪表电源线，同时做好接线标记和接线头的绝缘保护。

1.4注意电缆接头的密封塞和电缆是否出现松动和老化现象，以便防尘防水。

1.5防爆铭牌清晰完好。

1.6严禁在危险场所开盖。

1.7每月检查一次检查引压管线有无渗漏。

1.8每半年进行一次仪表零位检查和量程检查。

1.9每年检定一次。

1.10每月检查一次两侧表盖是否拧紧，密封圈是否老化。

1.11每月检查一次防爆接头密封性检查。

1.12日常检查应校核压力变送器测量值是否准确，否则及时上报生产科进行处理。

2操作内容和步骤2.1（压变的启用）操作2.1.1检查各引压管及仪表电源线都连接好，三阀组处于切断状态。

2.1.2打开三阀组的平衡阀。

2.1.3开启压力变送器三阀组连接正、负压室的针形阀门。

2.1.4快速开启放空阀，排出管内的积液然后关闭。

2.1.5然后关闭平衡阀，变送器投入正常工作。

2.2停用压力变送器操作2.2.1打开三阀组的平衡阀，使变送器的正、负压室压力平衡。

2.2.2关闭正、负压室的截断阀，这时仪表表头指示应回零。

2.2.3打开放空阀，放空三阀组。

3操作后检查3.1检查开启三阀组后各连接管路是否漏气，表头指针指示是否正常。

3.2检查停用三阀组后仪表表头指示是否回零。

4风险提示及削减措施4.1风险提示：引压管线出现渗漏，引起爆炸。

削减措施：1）加强对各连接部件的检漏；2）定期对压力变送器的维护保养。

5维护保养为了保证变送器的测量精度和使用寿命，应定期地对变送器运行状态进行检查。

（1）外观检查目视检查变送器各部件有没有损伤、腐蚀现象。

系列温度变送器安全操作及保养规程前言温度变送器是目前工业现场常见的一种测量仪器，可将现场测量的温度信号转换成直流信号或数字信号进行传输。

在工业生产过程中，温度变送器经常用于监测设备温度变化，对生产过程起着重要作用。

为了保证设备的正常运行，减少生产事故的发生，本文整理了系列温度变送器的安全操作及保养规程，以供参考。

安全操作规程原则•在使用温度变送器前，必须了解设备的性能和技术规范，严格按照使用说明书的要求使用。

•在检修和维修设备时，必须先切断电源并将机器设为安全状态，确保关键位置上的电源已经切断。

•当设备出现故障时，必须在保护自身安全的前提下尽快将电源切断，排除故障后再重新投入使用。

操作步骤开机前的准备•检查设备的电源线以及其他连接线是否正常。

•确保设备的安全壳正常，不腐蚀、不变形，不漏电。

•检查接地线是否牢固可靠。

开机操作•接通电源后，根据使用说明书的要求对温度变送器进行相应的设置，确保设备正常运行。

•启动设备后，应该及时检测指示灯是否亮起，检查数字显示是否清晰。

•当对设备进行调试时，应该先用低精度的设备进行数据采集，待得到所需要的数据后再使用高精度设备进行数据采集。

关机操作•关机前应将温度变送器设置为安全状态，使器件的输出为0。

•关机后建议待机几分钟后再切断电源，以免影响下一次的正常使用。

保养规程原则•温度变送器是一种精密仪器，在使用过程中需要经常进行保养维护，以保证设备的长期稳定运行。

•保养应该定期进行，常规情况下建议每1-2年进行一次，其余情况下应根据实际情况酌情处理。

保养步骤环境检查•检查工作环境是否存在粉尘、腐蚀、湿气等有危害的因素，若存在则必须进行清理和维护。

•对存在给定阻力的散热器，应该每半年检查一次其散热导率是否存在异常，及时清除灰尘等杂物。

硬件设施检查•检查温度变送器的连接线是否松动、损坏等现象。

•检查绝缘状态，检查接线端子处是否存在受潮、漏电、短路等现象。

气密性检查•检查各工作温度处漏气情况，并检查漏气现象的具体方位。

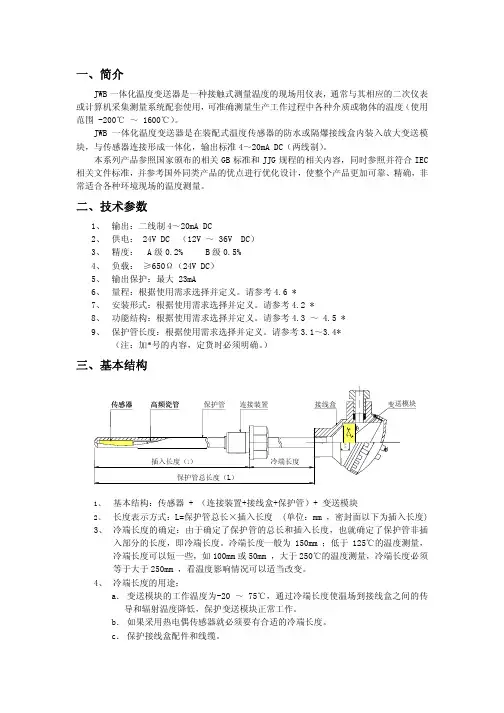

JWBIntegration temperaturetransmitter instructionsv3.0First summarizeJWB Integration temperature transmitter is a non­contact measuring temperature field with instrument ，Usually the related secondary instrument or computer data acquisition system supporting the use of the measurement ，It can accuratelymeasure the temperature of all kinds of medium and objects (used scope ­200 ℃ ~ 1600 ℃) working process .The Principle of JWB Integration temperature transmitter is taking an amplifier transmission module into the waterproof or the critical terminal box of fabricated temperature sensor ，and connected with the sensor ， output Standard 4 ~ 20 mA DC (two­ wire) .This series product were issued by the relevant national standards and regulations related GB JJG related content ， and meet the relevant documents to IEC standard ，then finished by learning advantages of the reference of the same products abroad .It Makes the product more reliable, accurate, very suitable for all kinds of environment of the temperature measurement . Second technology parametersPower: 24 V DC (18 ~ 36 V DC) current output load: 500 Ω quartile (24 V DC) . Output: 4 ~ 20 mA .Precision: B level 0.5% (the module working in 10 ℃ ~ 70 ℃).nge: sighed in the product nameplate output protection: the sensor open, themaximum output of module must be less than 25 mA. Third wiring 、appearanceFourththe basic structure3.1 basic structure: sensor + (connection device + junction box + protection tube) +transmission module.3.2 Length: L = protection tube presidents × insert length (unit: mm, the seal facefollowing). 3.3 the length of the cold end.a. Transmission module working temperature between­20 ℃ ~ 75 ℃.It makes t he temperature down between the temperature field and radiation by the cold end length ，Protecting the analog module circuit .b. If the thermocouple adopted , there must be cold end length .c. Protecting terminals and cable .d. The standard length of the cold end is 150 mm ,seeing the cold temperaturemeasurement environment influence situation can be appropriately changed ， For example, below 125 ℃ temperature ，it should be 50 mm length or no cold end ，Higher temperature measurement ，The cold end length must be appropriately extended .Fifth installation5.1 Sensor can be insert into the temperature field center position.5.2 Generally, perpendicular installation is used in high temperature measuring, suchas side outfit will make protection pipe deformation damage, then protect the stent may be need.5.3 A strength tube maybe need in disturbance occasion, sensor is inserted into thepipe from strengthen monitoring site; As requiring the fast response time ,keep parts out .5.4 If the measurement of velocity places (such as pipe), not only the impact of the fluid,but also the damage of eddy should be considered.The structure strength of the tube must be good,and the installation method is also very important, such as flowing down the inclined installation, or in the pipeline turn orthogonal place tomeet insert installation.Related knowledge1,According to JJG national measurement standards, the temperature sensor must be inspected between 3 and 6 months once,and be replaced one year old. 2,Transmission modulemust be inspected and calibrated once between 6and 12 months. (the potentiometer Z [W1] the 4mA, G [W2] the 20 mA) 3,Selecting the product structure model carefully according to the work environment, because it relates the safety and life of product.4,Products which were designed by of the usingparty ,if there were problem of the quality and production party have nothing to do.Beijing Collihigh Sensor Techology Co,.Ltd.Address：8F,Tower C,ke shi builing,Armor 28,xinxi road,Haidian district Beijing China Postal code：100085 Tel:86-10-82671108 Fax:86-10-62533666。

总线式温度变送器使用说明书一、概述总线式温度变送器是一种用于测量和传输温度信号的设备，采用先进的总线通信技术。

本说明书旨在为用户提供有关总线式温度变送器的详细信息，包括使用方法、特点、技术参数等。

请在使用前仔细阅读本手册，并按照说明进行操作。

二、产品特点1. 高精度测量：总线式温度变送器采用先进的温度传感器，具备高精度的温度测量能力，确保测量结果的准确性。

2. 性能稳定：采用优质元器件和可靠的电路设计，总线式温度变送器具有稳定的性能和较长的使用寿命。

3. 电气隔离：总线式温度变送器具备电气隔离功能，能够有效地隔离电气噪声和干扰，提高测量稳定性。

4. 灵活可扩展：支持总线通信协议，可与其他设备进行连接，实现远程监控和数据传输，提高整体系统的智能化水平。

三、技术参数1. 输入信号：4-20mA、0-5V、0-10V等2. 测量范围：-50℃~+150℃3. 精度：±0.1%FS4. 输出信号：RS485总线信号5. 工作电源：DC 24V6. 通信协议：Modbus RTU四、使用方法1. 安装步骤：a) 将总线式温度变送器连接至待测温度点，并确保连接牢固可靠。

b) 连接总线通信线缆，将温度变送器与监控系统或其他设备进行连接。

c) 供电：将DC 24V电源线连接至总线式温度变送器的供电端口，并确保电源稳定。

2. 参数设置：a) 使用相关工具软件，通过总线与温度变送器进行通信。

b) 进入参数设置界面，根据实际需求，设置输入信号类型、测量范围、输出信号等参数。

c) 确认参数设置后，保存并退出设置界面。

3. 数据读取与传输：a) 监控系统或上位机通过总线与温度变送器进行通信，获取温度数据。

b) 根据通信协议，进行数据解析和处理，实时监测温度变化。

c) 可根据需求，通过总线传输数据至其他设备，实现数据共享与远程监控。

五、注意事项1. 请勿将本产品暴露在高温、高湿等恶劣环境中，以免影响使用寿命。

2. 在使用过程中，避免与其他电源线或干扰源接触，以确保测量和传输的准确性和稳定性。

WBS系列一体化温度变送器安装使用说明书开封开仪自动化仪表有限公司1 概述WBS系列温度变送器（以下简称仪表）是我公司于国内首家研制出来，85年投放市场至今已历经20多年持续完善和改进的产品，在国内首先实现了传感器与变送电路一体化结构。
