TD-LTE室内分布系统设计原理

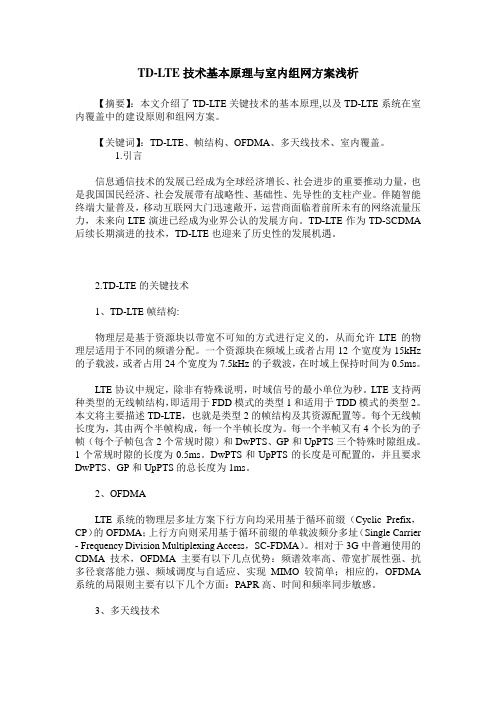

TD-LTE技术基本原理与室内组网方案浅析【摘要】：本文介绍了TD-LTE关键技术的基本原理,以及TD-LTE系统在室内覆盖中的建设原则和组网方案。

【关键词】：TD-LTE、帧结构、OFDMA、多天线技术、室内覆盖。

1.引言信息通信技术的发展已经成为全球经济增长、社会进步的重要推动力量，也是我国国民经济、社会发展带有战略性、基础性、先导性的支柱产业。

伴随智能终端大量普及，移动互联网大门迅速敞开，运营商面临着前所未有的网络流量压力，未来向LTE演进已经成为业界公认的发展方向。

TD-LTE作为TD-SCDMA 后续长期演进的技术，TD-LTE也迎来了历史性的发展机遇。

2.TD-LTE的关键技术1、TD-LTE帧结构:物理层是基于资源块以带宽不可知的方式进行定义的，从而允许LTE的物理层适用于不同的频谱分配。

一个资源块在频域上或者占用12个宽度为15kHz 的子载波，或者占用24个宽度为7.5kHz的子载波，在时域上保持时间为0.5ms。

LTE协议中规定，除非有特殊说明，时域信号的最小单位为秒。

LTE支持两种类型的无线帧结构，即适用于FDD模式的类型1和适用于TDD模式的类型2。

本文将主要描述TD-LTE，也就是类型2的帧结构及其资源配置等。

每个无线帧长度为，其由两个半帧构成，每一个半帧长度为。

每一个半帧又有4个长为的子帧（每个子帧包含2个常规时隙）和DwPTS、GP和UpPTS三个特殊时隙组成。

1个常规时隙的长度为0.5ms。

DwPTS和UpPTS的长度是可配置的，并且要求DwPTS、GP和UpPTS的总长度为1ms。

2、OFDMALTE系统的物理层多址方案下行方向均采用基于循环前缀（Cyclic Prefix，CP）的OFDMA；上行方向则采用基于循环前缀的单载波频分多址（Single Carrier - Frequency Division Multiplexing Access，SC-FDMA）。

第九章 TD-LTE室内分布系统建设9.1 TD-LTE室内覆盖综述随着移动通信建设步伐的不断加快、移动用户的飞速增加，在大中城市的室外地区已经基本可以做到无缝覆盖。

为了提高网络质量、提高用户满意度、增加话务量，室内覆盖分布系统建设已成为解决网络深度覆盖的重点手段。

TD-LTE作为我国第四代移动通信的自有技术，对于室内分布系统的建设应在网络建设初期就给予足够重视，加大投资力度，形成立体化的网络建设模式。

9.1.1 TD-LTE室内分布系统建设基本原则目前TD-LTE网络正处于试验商用阶段，在进行室内分布系统建设时应综合考虑网络性能、改造难度、资源情况、投资成本等选择最佳建设模式，应遵循以下基本原则：z体现TD-LTE的优越网络性能特点并保证网络质量；z不影响现网系统的安全性和稳定性；z需要对现有室分系统进行改造时，应尽量减小改造量，降低对于现网的影响；z在频率资源足够的情况下室内外应尽量采用异频组网的方式；z确保室内分布系统提供良好的室内覆盖，同时要控制好室内信号，避免对室外构成强干扰，同时利于室内外主服务信号的切换及重选；z分布系统建设应综合考虑GSM、TD-SCDMA、WLAN和TD-LTE共用的需求，应保证TD-LTE和其他通信系统间的隔离度要求，避免产生系统间强干扰；z TD-LTE室内覆盖工程应按照“多天线、小功率”的原则进行建设，电磁辐射必须满足国家和通信行业相关标准。

9.1.2 TD-LTE室内分布系统建设指标要求在进行TD-LTE室内分布系统网络建设时，可遵循以下指标要求：z覆盖指标室内RSRP值大于等于-105dBm的概率大于90%。

z可接通率要求在无线覆盖区内的90％位置，99％的时间移动台可接入网络。

z呼叫阻塞要求无线信道呼损率不高于2％。

z边缘速率单小区20MHz、10用户同时接入时，小区边缘用户速率约1Mbps（DL）/250Kbps(UL)。

z服务质量数据业务的块差错率BLER小于10%。

室内场景TD-LTE信号覆盖分布系统设计浅析
随着移动通信技术的发展与普及，人们对于网络速度和通信质量的要求也越来越高。

然而，室内场景中的TD-LTE信号覆盖存在着很多的问题，这使得人们无法获得良好的移动通信体验。

因此，为了改善室内场景中的TD-LTE信号覆盖，需要进行系统设计分析。

首先，室内TD-LTE信号覆盖分布系统设计应该考虑室内空间的特殊性。

由于室内空间的复杂性和多变性，人们通常很难确定合适的信号分布模型。

一般而言，TD-LTE信号在室内传播存在着很多问题，如衰减、阻隔和多径效应等。

为了解决这些问题，可以通过使用
信号覆盖率、容量和均匀性等指标对室内空间进行分析和评估。

其次，室内TD-LTE信号覆盖分布系统设计需要考虑到信号传播特性。

TD-LTE信号传
播特性主要包括多径衰落、反射、绕射和衍射等。

这些特性会在室内空间中产生复杂的信
号传播路径，使得信号质量受到很大影响。

因此，为了在室内场景中获得良好的信号覆盖，需要针对以上问题进行优化，如优化天线布置方案、建设室内信号增强设备、采用功率放
大技术等。

最后，室内TD-LTE信号覆盖分布系统设计还应考虑信号干扰问题。

在室内空间中，会存在着许多无线技术的干扰源，其中包括WIFI、蓝牙等。

这些干扰会影响移动通信的质量和速度，需要对其进行减少和限制。

通过采用数字信号处理技术和自适应信号处理技术来
减少干扰源，可以有效地提高信号质量和通信速度。

总之，室内TD-LTE信号覆盖分布系统设计需要针对室内空间的特点和信号传播特性，采用合适的技术手段和优化方案来提高信号覆盖质量和用户体验。

TD-L TE室内分布系统规划设计思路和方法解析汪颖程日涛张海涛（中国移动通信集团设计院有限公司北京100080）摘　要　本文系统提出了TD-LTE室内分布系统规划设计思路，并针对TD-LTE室内干扰、覆盖性能和建设模式选择等关键环节进行了具体解析。

其中覆盖性能分析更是分别针对新建和改造场景提出了不同的规划方法，并与TD-SC DMA的覆盖性能和链路预算进行了横向对比，可有效指导不同场景下TD-LTE室内分布系统规划设计，对T D-LTE室内网络建设有较好的指导作用。

关键词　TD-LT E室内分布系统干扰隔离度覆盖链路预算1研究背景和意义目前移动通信行业竞争日趋激烈，为了应对新的业务发展要求和竞争环境，国际运营商加速了网络的升级与演进。

31个国家的64个运营商承诺在2012年以前部署LT E，To p50的运营商中有60%的运营商确定在2012年前部署LT E。

中国政府大力支持T D发展，推动扶持T D发展政策不断得到落实，T D-LT E是T D-SCDMA网络演进的方向，目前中国移动已经开始积极进行试验网的建设部署。

根据NT T DoCoMo的统计数据，手机用户70%以上的话务需求发生在室内，加上T D-L TE高速数据业务的定位对信号质量要求较高，因此加大室内覆盖力度是保证TD-LT E网络建设质量的重要手段。

由此看来，在迎来T D-LT E大规模发展和建设的前夕，透彻研究和分析T D-LT E室内分布系统设计思路及方法是非常有必要的，对指导T D-L TE网络建设意义重大。

2TD-LTE室内分布系统规划设计思路T D-LT E室内分布系统规划设计思路具体见图1。

以下章节将对T D-LT E室内分布系统规划设计中图1TD-L T E室内分布系统规划设计思路的关键环节，包括干扰分析、覆盖性能分析和建设模式选择等方法思路分别进行具体解析。

3TD-L TE 室内分布系统干扰分析3.1TD-LTE 与其他系统工作频段本文主要考虑TD-LTE 与以下无线系统共址共存情况。

室内场景TD-LTE信号覆盖分布系统设计浅析随着无线通信技术的不断发展，人们对室内场景的通信信号覆盖需求也日益增加。

在室内环境中，由于建筑结构、设备和材料等因素的影响，移动通信信号的传输和覆盖往往面临一些挑战，如信号衰减、盲区和覆盖不均等问题。

为了解决这些问题，TD-LTE信号覆盖分布系统设计显得尤为重要。

一、TD-LTE信号覆盖分布系统的基本原理TD-LTE信号覆盖分布系统主要是通过室内分布系统和覆盖系统两部分组成。

室内分布系统包括室内分布天线、室内分布放大器、室内分布终端等设备，通过布设在建筑物内部的不同位置，实现移动通信信号的增强和扩散。

覆盖系统则是利用基站设备，通过合理的布设和配置，实现对室内区域的覆盖，保障通信信号的稳定性和覆盖质量。

TD-LTE信号覆盖分布系统的基本原理是利用分布式天线和分布放大器等设备，将来自室外的信号通过有线或无线方式引入室内，再进行信号的放大和重复，以弥补由于建筑结构和物料对信号的影响所造成的信号衰减和损失，从而实现对室内区域的全面覆盖。

1. 室内场景分析：在进行TD-LTE信号覆盖分布系统设计时，必须首先进行室内场景分析。

通过对建筑结构、布局、材料和设备等因素的分析，确定室内信号分布的特点和规律，以便合理地设置室内分布设备和覆盖设备，保障覆盖效果和质量。

2. 室内分布设备的选择和配置：根据室内场景的特点和要求，选择合适的室内分布天线、放大器和终端设备，并合理配置布放位置和数量，以实现信号的充分覆盖和均衡分布。

3. 室内布线和连接技术：由于室内分布设备需要与室外基站设备进行连接，因此必须合理设计和布设室内布线，保证信号传输的稳定和可靠。

4. 覆盖设备的设置和调整：在进行TD-LTE信号覆盖分布系统设计时，必须合理设置和调整室内覆盖设备的参数，包括功率、方向、覆盖范围和重叠度等，以实现对室内区域的全面覆盖和信号质量的优化。

2. 灵活的布设方式：通过合理设置和调整室内分布设备和覆盖设备的参数，可以灵活地满足不同室内场景的覆盖需求，提供定制化的覆盖解决方案。

室内场景TD-LTE信号覆盖分布系统设计浅析一、背景介绍TD-LTE是一种TDD-LTE技术，相对于FDD-LTE，其频谱利用率更高，适合于高速移动通信场景的应用，如车载通信、高速铁路通信等。

而在室内场景下，TD-LTE面临的挑战则主要是信号覆盖和干扰问题。

传统的室内覆盖系统设计主要采用分布式天线系统（DAS）等技术，但其成本较高，且不适用于小范围覆盖的场景。

因此，为了解决TD-LTE在室内场景下的信号覆盖问题，需要采用新的系统设计方法。

1、设定覆盖目标在进行室内覆盖系统设计前，需要明确信号覆盖的目标区域和具体要求，包括覆盖面积、信号质量等。

2、确定天线类型和位置选择合适的天线类型和位置对于覆盖和优化信号质量至关重要。

在确定天线位置时，需要考虑室内墙体和障碍物对信号的遮挡和干扰，同时也需要考虑天线与用户的距离和角度。

3、制定功率控制策略在室内场景下，多个天线可能会产生干扰。

因此，需要制定合适的功率控制策略，以避免不必要的干扰。

4、选择合适的覆盖方案根据覆盖目标和具体条件，选择合适的覆盖方案。

可以采用单站点室内DAS方案、多站点DAS方案，或基于小区的覆盖方案等。

5、进行系统规划和优化在确定覆盖方案后，需要进行系统规划和优化。

可以通过仿真和实测等方法评估系统性能和调整参数，以保证系统的稳定性和高效性。

三、总结通过对室内场景TD-LTE信号覆盖分布系统设计的浅析，可以看出其设计思想和实现方法与传统的室内覆盖系统设计有所不同，更加注重系统性能的优化和用户体验的提升。

随着TD-LTE技术的不断演进和应用，室内场景TD-LTE信号覆盖分布系统设计也将不断完善和发展，为未来的移动通信应用提供更加稳定、高效、智能的服务。
