【科普】室内分布系统介绍1、什么是室内分布系统室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案，室内分布系统其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。

2、为什么要建设室内分布系统室内移动通信环境有太多需要完善的地方：业务需要：室内有大量的用户分布，特别对于高速数据业务，大量业务分布在室内。

覆盖方面：由于室内的复杂结构，建筑物自身的屏蔽和吸收作用，造成了无线电波较大的传输衰耗，形成了移动信号的弱场强区甚至盲区，致使大楼的地下室一、二层场强较弱，甚至存在一些盲区。

由于室内的覆盖不好，容易出现手机掉网的现象，造成寻呼无响应，用户不在服务区现象。

质量方面：建筑物高层空间极易存在无线频率干扰，服务小区信号不稳定，出现乒乓切换效应，话音质量难以保证，并出现断音、掉话现象。

容量方面：建筑物诸如大型购物商场、会议中心，由于移动电话使用密度过大，局部网络容量不能满足用户需求，无线信道发生拥塞现象。

由于室内覆盖存在上述问题，因此出现了解决室内覆盖的解决方案——室内分布系统。

3、什么地区需要室内覆盖？室内盲区新建大型建筑、停车场、办公楼、宾馆和公寓等。

室外盲区公路隧道、下沉式隧道、铁路隧道、地铁等。

话务量高的大型室内场所车站、机场、商场、体育馆、购物中心等。

发生频繁切换的室内场所高层建筑的顶部，收到多个基站的功率近似的信号。

4、室内分布系统结构室内分布系统组成室内分布系统示意图5、室内分布系统简化结构图6、室内分布系统常用器件7、实现室内覆盖的方法RRU接入方式以BBU+RRU的方式进行射频拉远，为室内分布系统提供信源，BBU与RRU之间通过光纤连接，不同运营商安装方法有所不同，例如电信的BBU安装在基站，RRU安装于覆盖场所；移动的BBU与RRU 大多数安装在覆盖场所。

微蜂窝有线接入方式是以室内微蜂窝系统作为室内覆盖系统的信号源，即有线接入方式。

室内分布系统室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案；是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。

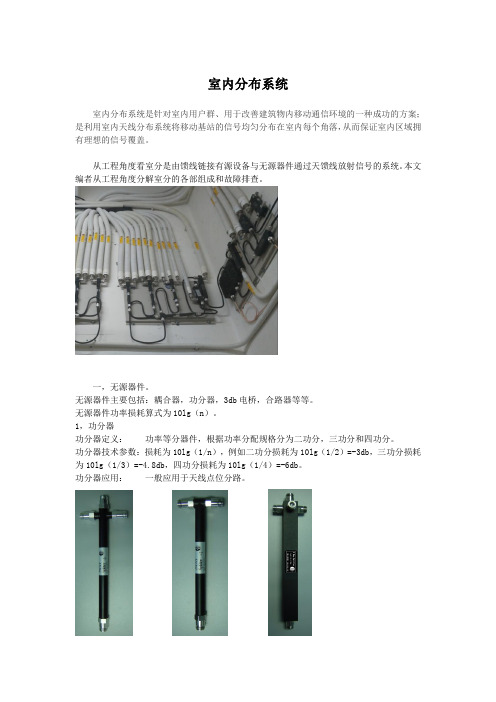

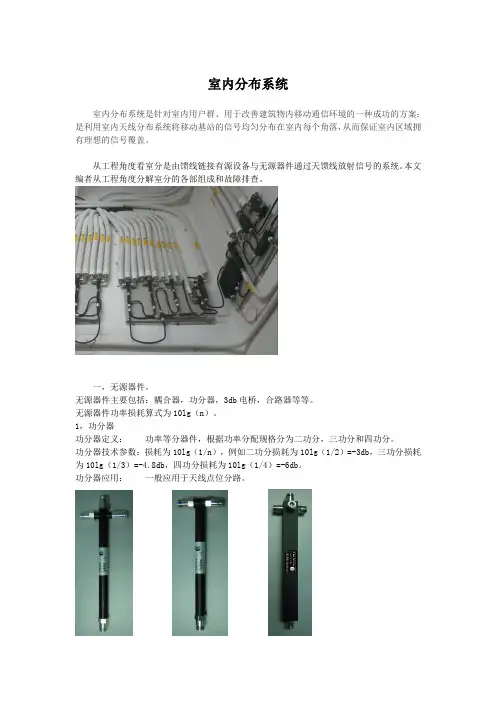

从工程角度看室分是由馈线链接有源设备与无源器件通过天馈线放射信号的系统。

本文编者从工程角度分解室分的各部组成和故障排查。

一，无源器件。

无源器件主要包括：耦合器，功分器，3db电桥，合路器等等。

无源器件功率损耗算式为10lg（n）。

1，功分器功分器定义：功率等分器件，根据功率分配规格分为二功分，三功分和四功分。

功分器技术参数：损耗为10lg（1/n），例如二功分损耗为10lg（1/2）=-3db，三功分损耗为10lg（1/3）=-4.8db，四功分损耗为10lg（1/4）=-6db。

功分器应用：一般应用于天线点位分路。

2，耦合器耦合器定义：不等分器件，直通口功率高，耦合口功率低。

根据耦合口功率衰减分为5db 耦合器、7db耦合器、10db耦合器等等。

耦合器参数：耦合口损耗有明文标注，直通口损耗可以计算，以7db耦合器为例，10lg（x）=-7db，x=1/5，则直通口功率分配为4/5，损耗为10lg（4/5）=-0.97db；10db耦合器，10lg （x）=-10db，吸/10，直通口功率分配为9/10，损耗为10lg（9/10）=0.46db。

耦合器应用：一般应用于室分主线，层级主线。

3，3db电桥。

3db电桥定义：同频合路器，合路BTS基站载频不同功率发射口。

3db电桥应用：是主设备和分布过度器件，随着主设备载频单元集成的不断加深，3db电桥作用不断降低。

规格2G频率百米衰减4G频率百米衰减二分之一电缆8dbm左右12dbm左右八分之七电缆4dbm左右7.5dbm左右5，合路器合路器定义：异频合路器，合路不同信号。

2G、3G、4G、WLAN等不同信号多频合路器。

合路器参数：合路器各信号输入端口隔离度为60db，损耗为1dbm左右。

浅谈室内分布系统方案设计室内分布系统是指为了满足室内通信需求而设计的一种系统，旨在提供可靠、高质量的无线通信服务。

在设计室内分布系统的方案时，需要考虑多个因素，包括建筑物结构、信号覆盖要求、用户容量、传输介质选择等。

本文将从室内分布系统方案设计中的几个关键点进行讨论。

首先，建筑物结构是影响室内分布系统方案设计的重要因素之一、不同建筑物的结构特点会对无线信号的传播产生不同的影响。

例如，钢筋混凝土建筑物对电磁波的穿透能力相对较差，需要更多的信号中继设备来弥补信号的衰减；而玻璃幕墙等建筑物则对电磁波的传播相对较好。

因此，在室内分布系统方案设计中，需要根据建筑物的结构特点来合理选择信号中继设备的布置位置和覆盖范围。

其次，信号覆盖要求是设计室内分布系统方案时需要考虑的另一个重要因素。

不同场景对信号覆盖的要求有所不同。

例如，在办公楼、商场等场景中，需要提供全覆盖的信号以满足用户随时随地的通信需求；而在会议室、电梯等特定场所，可能只需要提供局部覆盖的信号。

因此，在方案设计中，需要合理确定信号的覆盖范围和强度，并利用合适的天线技术来实现。

另外，用户容量也是室内分布系统方案设计中需要考虑的因素之一、随着无线设备的普及和数据传输量的增加，对室内分布系统的容量要求也越来越高。

在方案设计中，需要考虑到不同时间段和地点的用户数量，并通过合理的频谱管理和载波聚合等技术来提高系统的容量。

此外，传输介质的选择也是室内分布系统方案设计中需要注意的因素之一、传输介质的选择直接关系到系统的数据传输速率和可靠性。

常见的传输介质包括光纤、电缆和无线传输等，每种传输介质都有其特点和适用场景。

在方案设计过程中，需要综合考虑室内布线的成本、可扩展性和性能要求等因素，并选择合适的传输介质。

综上所述，室内分布系统方案设计需要综合考虑建筑物结构、信号覆盖要求、用户容量和传输介质选择等多个因素。

只有在合理考虑这些因素的基础上，才能设计出满足室内通信需求的高质量分布系统。

浅析室内分布系统室内分布系统解决的问题近年来，随着移动通信的快速发展，移动电话已逐渐成为人民群众日常生活中广泛使用的一种现代化通信工具，同时广大移动用户对移动通信服务质量的要求也越来越高，他们已不再单单满足于良好的室外移动通信服务，而且也要求在室内（特别是星级酒店、大型商场、高级写字楼等）能享受优质的移动通信服务。

而现代建筑由于多以钢筋混凝土为骨架，再加上全封闭式的外装修，对无线电信号的屏蔽衰减特别厉害，使通话质量严重下降。

具体影响如下，在大型建筑的低层、地下商场、地下停车场等环境下，基站接收信号十分微弱，导致手机无法正常使用，形成了信号覆盖的盲区；在大型建筑的中间楼层，由于手机可以接收到周围多个不同基站的信号，使基站信号发生重叠，产生乒乓效应，严重影响了手机的正常使用；在大型建筑的高层部分，进入室内的无线信号非常杂乱，既有附近几个基站的信号，也有不远处基站的信号通过直射、折射、反射、绕射等方式进入室内，导致室内接收信号忽强忽弱极为不稳定，同频、邻频干扰十分严重。

手机在这种环境下使用，在空闲状态时小区重选频繁，在通话过程中频繁进行切换，话音质量受到极大影响，容易产生掉话现象。

另外，在有些建筑物内，虽然手机能够正常通话，但是用户密度太大，信道十分拥挤，手机上线困难。

因此，如何解决好室内信号的覆盖问题，满足广大用户的需求，提高网络质量，已变得越来越重要，也成为网络优化工作的一个重点。

为解决以上所说的室内信号覆盖不理想的问题，目前最有效的解决方法是在建筑物内安装室内覆盖分布系统。

就是将基站的信号通过有线方式直接引入到室内的每一个区域，再通过小型天线将基站信号发送出去，从而达到消除室内覆盖盲区、抑制干扰的目的，为楼内的移动通信用户提供稳定、可靠的室内信号，使用户在室内也能享受高质量的移动通信服务。

室内分布系统概述1、室内分布系统的组成室内分布系统主要由三部分组成：信号源设备（微蜂窝、宏峰窝基站或室内直放站）；室内布线及其相关设备（同轴电缆、光缆、泄漏电缆、电端机、光端机等)；干线放大器、功分器、耦合器、室内天线等设备。

室分系统项目介绍一、室分系统的定义、构成及作用1.1.室分系统定义室内分布系统（下文简称为室分系统）是指通过天馈系统的分布，将信号送达建筑物内的各个区域，以达到完善的信号覆盖，为室内用户提供良好的通信服务。

1.2.室分系统构成室分系统是由信号源、分布系统组成的。

信号源：是指馈入分布系统信号的设备，如宏基站、微基站、射频拉远单元，直放站等类型的设备，信号源馈入分布系统的信号都是射频信号。

分布系统：馈线，功分器（多种规格），耦合器（多种规格），室内天线等器件组成。

室分系统拓扑图：室分系统照片（平层天馈系统）室分系统照片（主干天馈系统）室分系统照片（主设备）1.3.室分系统的作用室分系统的作用就是将移动基站信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。

二、室分系统的现状及发展前景室内分布覆盖系统领域一直是运营商投资的一个重要部分。

从事无线通信的人都知道，无论是2G时代，3G时代，还是如火如荼的4G时代，即便是以后的5G时代，室分是必不可少的重头戏。

因此室分行业的前景也是相当乐观的，室分业务量也会在未来几年内出现大幅上升。

这是由以下几点决定的：1、城市的建设催生大量的室内区域，而用户大部分时间都是在室内。

据统计数据业务更是绝大部分发生在室内区域，随着全球变暖，空气质量恶化，用户要不在车里，要不在办公室，要不在家里。

很少有人在室外过多使用手机。

2、目前宏网选址困难，高楼大厦林立，一个优质的站址相当难取。

加上人们环保意识越来越全面，基站天线除了立在公共区域，CBD区域、高档社区、大型公共建筑不太可能建站，一是无法选取，二是影响建筑格局。

3、从2G时代统计，80%的室内区域依靠宏站覆盖。

但随着资费降低，用户攀升，话务量日益增长，宏站压力巨大，频率资源与爆发式的容量需求形成矛盾。

这将促使运营商加快室分建设，分担宏站压力。

相当部分的宏网投资将转向室分系统的投入。

而且3G频段高，损耗大，按照既有的2G基站布局叠加3G网络并不能吸收大部分的室内业务。

【摘要】文章主要分析了中国电信某分公司室内分布系统的话务特点和效益，以话务量分布和资源利用率为着眼点，提出了提高室内分布系统运营效益的举措和手段。

【关键词】室内分布系统 话务量 资源利用率收稿日期：2012-05-291 概述1.1 业务背景随着我国国民经济的持续快速增长，移动电话用户数量日创新高。

据统计，2012年第一季度我国移动电话用户数量累计达101882.3万户，月均净增用户超千万；移动通信收入累计完成1808.3亿元，同比增长13.3%，增速高于同期GDP 增速（8.1%）。

“十二五”期间，国家将重点推进3G 网络以及4G 网络的建设发展，继续支持无线网络覆盖，统筹2G/3G/WLAN/LTE 等协调发展，加快3G 网络建设，扩大网络覆盖范围，优化网络结构，提升网络质量。

保障移动用户的规模发展，是后端规划和建设部门的首要任务。

1.2 网络背景在移动用户和业务快速增长的同时，城区的高层建筑物的也在同步遽增，话务密度和用户对覆盖的要求持续增高。

新增建筑物大多对无线信号有很强的屏蔽作用，容易形成覆盖的盲区和弱区，加之乒乓效应、导频污染及用户聚集等因素，通话质量及接入能力也接受了较大的挑战。

完善室内分布、提升用户体验，已经成为无线网络发展的基本要求，也是解决重点区域室内网络覆盖和分担话务负荷的重要手段。

通过研究和分析室内分布系统的话务特点，对于掌握室分系统的运行情况和效益，在当前激烈的市场竞争环境下制定室内分布系统规划和建设的策略有着重要意义。

1.3 室内分布系统概述（1）移动通信室内分布的作用室内分布系统是实现室内场所深度覆盖的重要手段，也是电信运营商的重要战略资源。

其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖，满足容量和质量的需求。

随着移动数据业务的不断发展和无线宽带技术的演进，室内覆盖系统将会发挥更为重要的作用。

（2）室内分布覆盖的典型场所如下：1）室内盲区和弱区，如新建大型建筑、停车场、办公楼、宾馆和公寓等；2）话务量高的大型室内场所，如车站、机场、商场、体育馆和购物中心等；3）发生频繁切换的室内场所，如高层建筑的顶部收到多个基站的功率近似的信号。

室分系统项目介绍一、室分系统的定义、构成及作用1.1.室分系统定义室内分布系统〔下文简称为室分系统是指通过天馈系统的分布,将信号送达建筑物内的各个区域,以达到完善的信号覆盖,为室内用户提供良好的通信服务。

1.2.室分系统构成室分系统是由信号源、分布系统组成的。

信号源：是指馈入分布系统信号的设备,如宏基站、微基站、射频拉远单元,直放站等类型的设备,信号源馈入分布系统的信号都是射频信号。

分布系统：馈线,功分器〔多种规格,耦合器〔多种规格,室内天线等器件组成。

室分系统拓扑图：室分系统照片〔平层天馈系统室分系统照片〔主干天馈系统室分系统照片〔主设备1.3.室分系统的作用室分系统的作用就是将移动基站信号均匀分布在室内每个角落,从而保证室内区域拥有理想的信号覆盖。

二、室分系统的现状及发展前景室内分布覆盖系统领域一直是运营商投资的一个重要部分。

从事无线通信的人都知道,无论是2G时代,3G时代,还是如火如荼的4G时代,即便是以后的5G时代,室分是必不可少的重头戏。

因此室分行业的前景也是相当乐观的,室分业务量也会在未来几年内出现大幅上升。

这是由以下几点决定的：1、城市的建设催生大量的室内区域,而用户大部分时间都是在室内。

据统计数据业务更是绝大部分发生在室内区域,随着全球变暖,空气质量恶化,用户要不在车里,要不在办公室,要不在家里。

很少有人在室外过多使用手机。

2、目前宏网选址困难,高楼大厦林立,一个优质的站址相当难取。

加上人们环保意识越来越全面,基站天线除了立在公共区域,CBD区域、高档社区、大型公共建筑不太可能建站,一是无法选取,二是影响建筑格局。

3、从2G时代统计,80%的室内区域依靠宏站覆盖。

但随着资费降低,用户攀升,话务量日益增长,宏站压力巨大,频率资源与爆发式的容量需求形成矛盾。

这将促使运营商加快室分建设,分担宏站压力。

相当部分的宏网投资将转向室分系统的投入。

而且3G频段高,损耗大,按照既有的2G基站布局叠加3G网络并不能吸收大部分的室内业务。
