室内分布系统概述

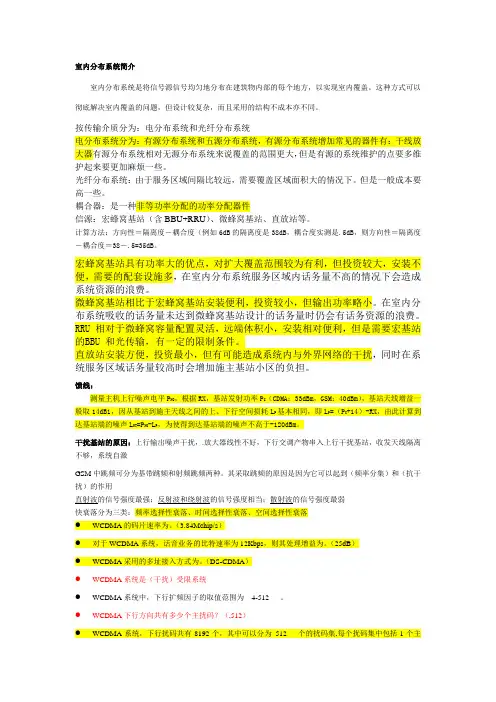

室内分布系统简介室内分布系统是将信号源信号均匀地分布在建筑物内部的每个地方，以实现室内覆盖。

这种方式可以彻底解决室内覆盖的问题，但设计较复杂，而且采用的结构不成本亦不同。

按传输介质分为：电分布系统和光纤分布系统电分布系统分为：有源分布系统和五源分布系统，有源分布系统增加常见的器件有：干线放大器有源分布系统相对无源分布系统来说覆盖的范围更大，但是有源的系统维护的点要多维护起来要更加麻烦一些。

光纤分布系统：由于服务区域间隔比较远，需要覆盖区域面积大的情况下。

但是一般成本要高一些。

耦合器：是一种非等功率分配的功率分配器件信源：宏蜂窝基站（含BBU+RRU）、微蜂窝基站、直放站等。

计算方法：方向性＝隔离度－耦合度（例如6dB的隔离度是38dB，耦合度实测是.5dB，则方向性＝隔离度－耦合度＝38－.5=35dB。

宏蜂窝基站具有功率大的优点，对扩大覆盖范围较为有利，但投资较大，安装不便，需要的配套设施多，在室内分布系统服务区域内话务量不高的情况下会造成系统资源的浪费。

微蜂窝基站相比于宏蜂窝基站安装便利，投资较小，但输出功率略小。

在室内分布系统吸收的话务量未达到微蜂窝基站设计的话务量时仍会有话务资源的浪费。

RRU 相对于微蜂窝容量配置灵活，远端体积小，安装相对便利，但是需要宏基站的BBU 和光传输，有一定的限制条件。

直放站安装方便，投资最小，但有可能造成系统内与外界网络的干扰，同时在系统服务区域话务量较高时会增加施主基站小区的负担。

馈线：测量主机上行噪声电平P NO，根据RX，基站发射功率P C（CDMA：33dBm，GSM：40dBm），基站天线增益一般取14dBi，因从基站到施主天线之间的上、下行空间损耗L P基本相同，即L P=（P C+14）-RX，由此计算到达基站端的噪声L NT=P NO-L P，为使得到达基站端的噪声不高于-120dBm。

干扰基站的原因：上行输出噪声干扰，.放大器线性不好，下行交调产物串入上行干扰基站，收发天线隔离不够，系统自激GSM中跳频可分为基带跳频和射频跳频两种。

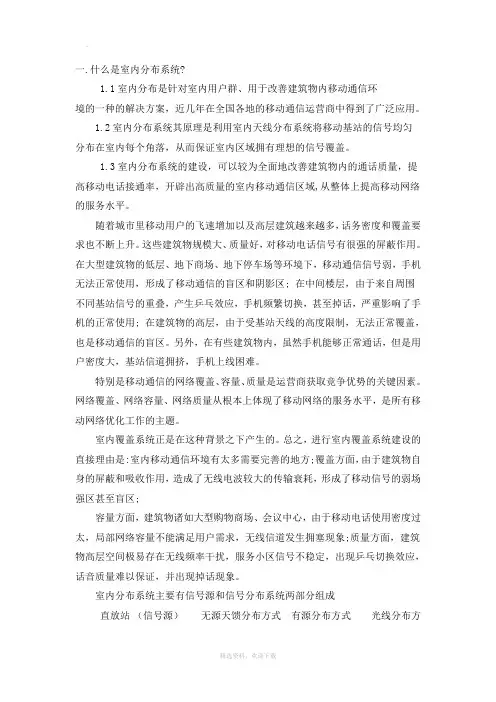

一.什么是室内分布系统?1.1室内分布是针对室内用户群、用于改善建筑物内移动通信环境的一种的解决方案，近几年在全国各地的移动通信运营商中得到了广泛应用。

1.2室内分布系统其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。

1.3室内分布系统的建设，可以较为全面地改善建筑物内的通话质量，提高移动电话接通率，开辟出高质量的室内移动通信区域,从整体上提高移动网络的服务水平。

随着城市里移动用户的飞速增加以及高层建筑越来越多，话务密度和覆盖要求也不断上升。

这些建筑物规模大、质量好，对移动电话信号有很强的屏蔽作用。

在大型建筑物的低层、地下商场、地下停车场等环境下，移动通信信号弱，手机无法正常使用，形成了移动通信的盲区和阴影区; 在中间楼层，由于来自周围不同基站信号的重叠，产生乒乓效应，手机频繁切换，甚至掉话，严重影响了手机的正常使用; 在建筑物的高层，由于受基站天线的高度限制，无法正常覆盖，也是移动通信的盲区。

另外，在有些建筑物内，虽然手机能够正常通话，但是用户密度大，基站信道拥挤，手机上线困难。

特别是移动通信的网络覆盖、容量、质量是运营商获取竞争优势的关键因素。

网络覆盖、网络容量、网络质量从根本上体现了移动网络的服务水平，是所有移动网络优化工作的主题。

室内覆盖系统正是在这种背景之下产生的。

总之，进行室内覆盖系统建设的直接理由是:室内移动通信环境有太多需要完善的地方;覆盖方面，由于建筑物自身的屏蔽和吸收作用，造成了无线电波较大的传输衰耗，形成了移动信号的弱场强区甚至盲区;容量方面，建筑物诸如大型购物商场、会议中心，由于移动电话使用密度过太，局部网络容量不能满足用户需求，无线信道发生拥塞现象;质量方面，建筑物高层空间极易存在无线频率干扰，服务小区信号不稳定，出现乒乓切换效应，话音质量难以保证，并出现掉话现象。

室内分布系统主要有信号源和信号分布系统两部分组成直放站（信号源）无源天馈分布方式有源分布方式光线分布方式泄漏电缆分布方式（信号分布系统）例如：直放站做信号源通过直放站的施主天线直接从附近基站提取信号有耦合器从附近基站偶和部分信号通过光线传输到盲区内的直放站1. 无源天馈分布方式通过无源器件和天线、馈线，将信号传输和分配到室内所需环境，以得到良好的信号覆盖。

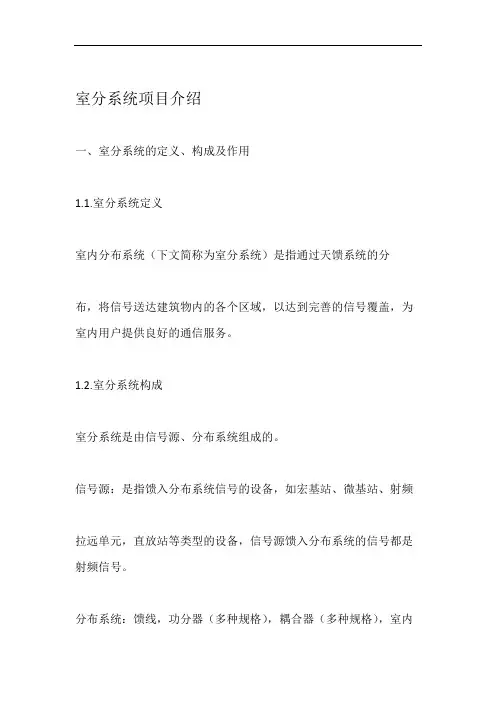

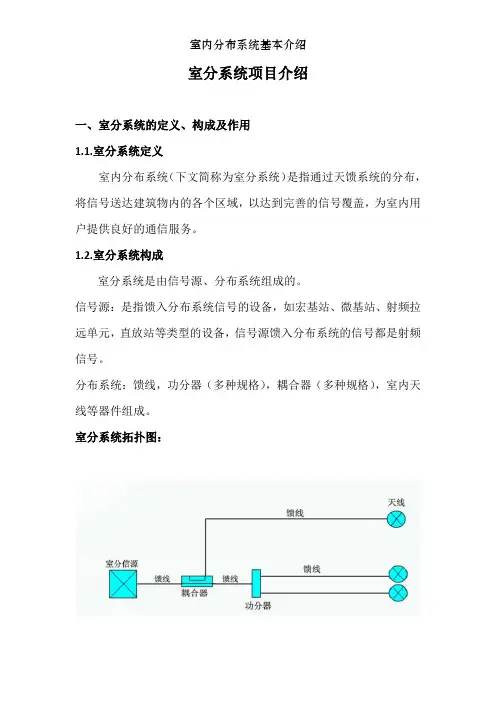

室分系统项目介绍一、室分系统的定义、构成及作用1.1.室分系统定义室内分布系统（下文简称为室分系统）是指通过天馈系统的分布，将信号送达建筑物内的各个区域，以达到完善的信号覆盖，为室内用户提供良好的通信服务。

1.2.室分系统构成室分系统是由信号源、分布系统组成的。

信号源：是指馈入分布系统信号的设备，如宏基站、微基站、射频拉远单元，直放站等类型的设备，信号源馈入分布系统的信号都是射频信号。

分布系统：馈线，功分器（多种规格），耦合器（多种规格），室内天线等器件组成。

室分系统拓扑图：室分系统照片（平层天馈系统）室分系统照片（主干天馈系统）室分系统照片（主设备）1.3.室分系统的作用室分系统的作用就是将移动基站信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。

二、室分系统的现状及发展前景室内分布覆盖系统领域一直是运营商投资的一个重要部分。

从事无线通信的人都知道，无论是2G时代，3G时代，还是如火如荼的4G时代，即便是以后的5G时代，室分是必不可少的重头戏。

因此室分行业的前景也是相当乐观的，室分业务量也会在未来几年内出现大幅上升。

这是由以下几点决定的：1、城市的建设催生大量的室内区域，而用户大部分时间都是在室内。

据统计数据业务更是绝大部分发生在室内区域，随着全球变暖，空气质量恶化，用户要不在车里，要不在办公室，要不在家里。

很少有人在室外过多使用手机。

2、目前宏网选址困难，高楼大厦林立，一个优质的站址相当难取。

加上人们环保意识越来越全面，基站天线除了立在公共区域，CBD区域、高档社区、大型公共建筑不太可能建站，一是无法选取，二是影响建筑格局。

3、从2G时代统计，80%的室内区域依靠宏站覆盖。

但随着资费降低，用户攀升，话务量日益增长，宏站压力巨大，频率资源与爆发式的容量需求形成矛盾。

这将促使运营商加快室分建设，分担宏站压力。

相当部分的宏网投资将转向室分系统的投入。

而且3G频段高，损耗大，按照既有的2G基站布局叠加3G网络并不能吸收大部分的室内业务。

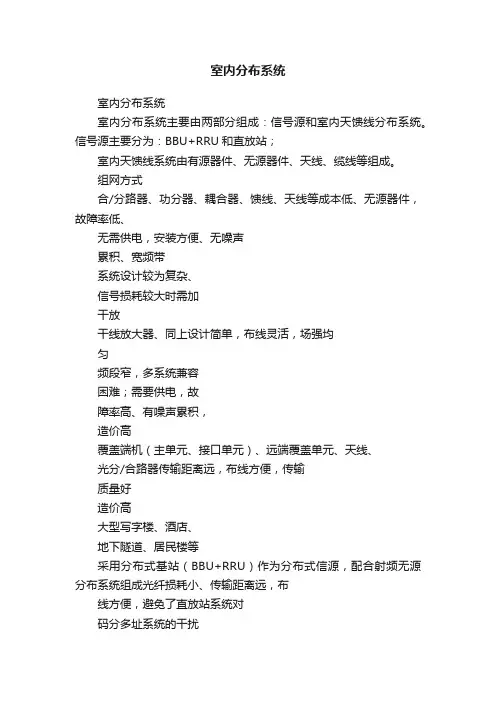

室内分布系统室内分布系统室内分布系统主要由两部分组成：信号源和室内天馈线分布系统。

信号源主要分为：BBU+RRU和直放站；室内天馈线系统由有源器件、无源器件、天线、缆线等组成。

组网方式合/分路器、功分器、耦合器、馈线、天线等成本低、无源器件，故障率低、无需供电，安装方便、无噪声累积、宽频带系统设计较为复杂、信号损耗较大时需加干放干线放大器、同上设计简单，布线灵活，场强均匀频段窄，多系统兼容困难；需要供电，故障率高、有噪声累积，造价高覆盖端机（主单元、接口单元）、远端覆盖单元、天线、光分/合路器传输距离远，布线方便，传输质量好造价高大型写字楼、酒店、地下隧道、居民楼等采用分布式基站（BBU+RRU）作为分布式信源，配合射频无源分布系统组成光纤损耗小、传输距离远，布线方便，避免了直放站系统对码分多址系统的干扰造价高大型写字楼、酒店、地下隧道、居民楼泄漏到所覆盖的区域。

将信号通过泄漏电缆传输，并将信号其外导体一系列开口就是一系列的缝隙天线，辐射和接收信号场强分布均匀、可控性高；频段宽，多系统兼容性好造价高，传输距离近公路隧道、铁路隧道、过江隧道、地下长廊射频无源分布系统因为没有有源设备，所以故障率低、可靠性高、且容易扩展。

射频有源分布系统中的有源设备可以有效补偿信号在传输中的损耗，从而延伸覆盖范围，受信号源输出功率影响较小。

光纤分布系统采用光纤作为传输介质，光纤的损耗小，适合于长距离传输。

分布式基站分布系统采用的光纤损耗小，适合于长距离传输，同时避免了直放站系统对码分多址系统的干扰。

泄漏电缆分布系统是将信号通过泄漏电缆传输，并将信号泄漏到所需覆盖的区域。

无源器件在移动通信系统中，常用的无源器件有功分器、耦合器、电桥、合路器、衰减器等。

功分器将信号平均分配到多条支路，常用的有：二功分、三功分、四功分。

耦合器是一种低损耗器件，它接受一个输入信号而输出两个在理论上具有下列特性的信号。

A.输出的幅度不相等。

主线输出端为较大的信号，基本上可以看做直通，耦合线输出端为较小的信号，耦合线上较小信号对主线信号幅度之比叫做“耦合度”,用dB表示。

室分系统项目介绍一、室分系统的定义、构成及作用1.1.室分系统定义室内分布系统（下文简称为室分系统）是指通过天馈系统的分布，将信号送达建筑物内的各个区域，以达到完善的信号覆盖，为室内用户提供良好的通信服务。

1.2.室分系统构成室分系统是由信号源、分布系统组成的。

信号源：是指馈入分布系统信号的设备，如宏基站、微基站、射频拉远单元，直放站等类型的设备，信号源馈入分布系统的信号都是射频信号。

分布系统：馈线，功分器（多种规格），耦合器（多种规格），室内天线等器件组成。

室分系统拓扑图：层天馈系统）平室分系统照片（干天馈系统）室分系统照片（主设备）主室分系统照片（用统的系作1.3.室分就是将移动基站信号均匀分布在室内每个角落，室分系统的作用拥有理想的信号覆盖。

从而保证室内区域展前景发的现状及分二、室系统领域一直是运营商投资的一个重要部分。

从室内分布覆盖系统荼如3G 时代，还是如火时代，知道，无论是事无线通信的人都2G时代，室分是必不可少的重头戏。

因5G 时代，即便是以后的的4G也是相当乐观的，室分业务量也会在未来几年内此室分行业的前景是由以下几点决定的：出现大幅上升。

这、城市的建设催生大量的室内区域，而用户大部分时间都是在室内。

1据统计数据业务更是绝大部分发生在室内区域，随着全球变暖，空气质量恶化，用户要不在车里，要不在办公室，要不在家里。

很少有人在室外过多使用手机。

2、目前宏网选址困难，高楼大厦林立，一个优质的站址相当难取。

加上人们环保意识越来越全面，基站天线除了立在公共区域，CBD区域、高档社区、大型公共建筑不太可能建站，一是无法选取，二是影响建筑格局。

3、从2G 时代统计，80%的室内区域依靠宏站覆盖。

但随着资费降低，用户攀升，话务量日益增长，宏站压力巨大，频率资源与爆发式的容量需求形成矛盾。

这将促使运营商加快室分建设，分担宏站压力。

相当部分的宏网投资将转向室分系统的投入。

而且3G 频段高，损耗大，按照既有的2G 基站布局叠加3G 网络并不能吸收大部分的室内业务。

【科普】室内分布系统2014-12-23网优雇佣军1、什么是室内分布系统室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案，室内分布系统其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。

2、为什么要建设室内分布系统室内移动通信环境有太多需要完善的地方：业务需要：室内有大量的用户分布，特别对于高速数据业务，大量业务分布在室内。

覆盖方面：由于室内的复杂结构，建筑物自身的屏蔽和吸收作用，造成了无线电波较大的传输衰耗，形成了移动信号的弱场强区甚至盲区，致使大楼的地下室一、二层场强较弱，甚至存在一些盲区。

由于室内的覆盖不好，容易出现手机掉网的现象，造成寻呼无响应，用户不在服务区现象。

质量方面：建筑物高层空间极易存在无线频率干扰，服务小区信号不稳定，出现乒乓切换效应，话音质量难以保证，并出现断音、掉话现象。

容量方面：建筑物诸如大型购物商场、会议中心，由于移动电话使用密度过大，局部网络容量不能满足用户需求，无线信道发生拥塞现象。

由于室内覆盖存在上述问题，因此出现了解决室内覆盖的解决方案——室内分布系统。

3、什么地区需要室内覆盖？室内盲区新建大型建筑、停车场、办公楼、宾馆和公寓等。

室外盲区公路隧道、下沉式隧道、铁路隧道、地铁等。

话务量高的大型室内场所车站、机场、商场、体育馆、购物中心等。

发生频繁切换的室内场所高层建筑的顶部，收到多个基站的功率近似的信号。

4、室内分布系统结构室内分布系统组成室内分布系统示意图5、室内分布系统简化结构图6、室内分布系统常用器件7、实现室内覆盖的方法RRU接入方式以BBU+RRU的方式进行射频拉远，为室内分布系统提供信源，BBU与RRU之间通过光纤连接，不同运营商安装方法有所不同，例如电信的BBU安装在基站，RRU安装于覆盖场所；移动的BBU与RRU大多数安装在覆盖场所。

微蜂窝有线接入方式是以室内微蜂窝系统作为室内覆盖系统的信号源，即有线接入方式。
