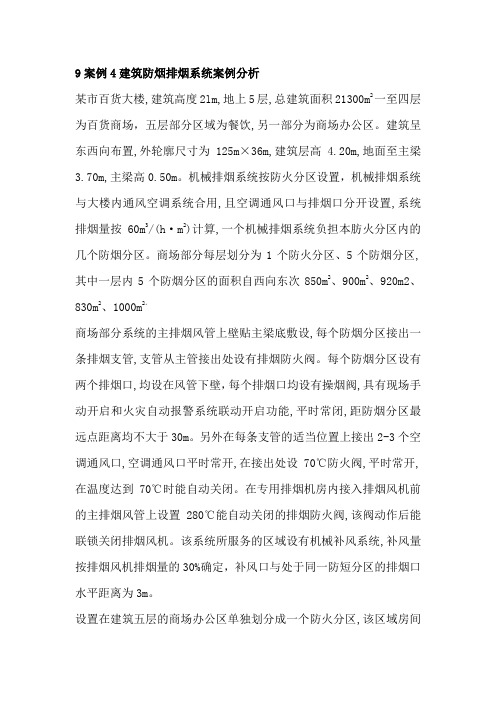

9案例4建筑防烟排烟系统案例分析某市百货大楼,建筑高度2lm,地上5层,总建筑面积21300m2一至四层为百货商场，五层部分区域为餐饮,另一部分为商场办公区。
建筑呈东西向布置,外轮廓尺寸为125m×36m,建筑层高 4.20m,地面至主梁3.70m,主梁高0.50m。
机械排烟系统按防火分区设置，机械排烟系统与大楼内通风空调系统合用,且空调通风口与排烟口分开设置,系统排烟量按60m3/(h·m2)计算,一个机械排烟系统负担本肪火分区内的几个防烟分区。
商场部分每层划分为1个防火分区、5个防烟分区,其中一层内5个防烟分区的面积自西向东次850m2、900m2、920m2、830m2、1000m2。
商场部分系统的主排烟风管上壁贴主梁底敷设,每个防烟分区接出一条排烟支管,支管从主管接出处设有排烟防火阀。
每个防烟分区设有两个排烟口,均设在风管下壁，每个排烟口均设有操烟阀,具有现场手动开启和火灾自动报警系统联动开启功能,平时常闭,距防烟分区最远点距离均不大于30m。
另外在每条支管的适当位置上接出2-3个空调通风口,空调通风口平时常开,在接出处设70℃防火阀,平时常开,在温度达到70℃时能自动关闭。
在专用排烟机房内接入排烟风机前的主排烟风管上设置280℃能自动关闭的排烟防火阀,该阀动作后能联锁关闭排烟风机。
该系统所服务的区域设有机械补风系统,补风量按排烟风机排烟量的30%确定，补风口与处于同一防短分区的排烟口水平距离为3m。
设置在建筑五层的商场办公区单独划分成一个防火分区,该区域房间在疏散走道两侧布置,房间建筑面积在25m2-15m2不等,走道上部吊顶采用铝望板装修。
该区域60m2以上房间内均单独设置排烟口,其他房间(部分房间无窗)均通过设置在走道内的排烟口排烟。
走道吊顶内敷设耐火极限为0.50h排烟管道,排烟口设置在排烟管道下方,排烟口至其排烟区域内最不利点均不大于30m,其中一个排烟口距疏散楼梯入口1.0m。

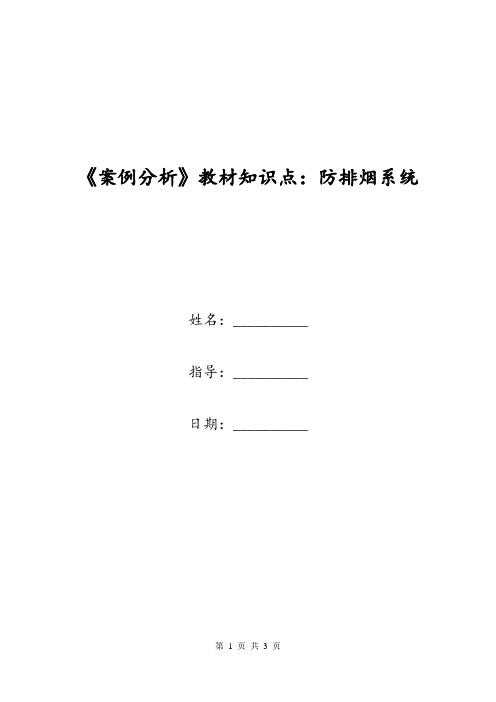

《案例分析》教材知识点：防排烟系统姓名：__________指导：__________日期：__________防排烟系统一1.依据《建筑设计防火规范》(GB50016-2006)的规定，建筑面积大于200m2的房间和长度大于20m的内走道应设机械排烟系统每个防烟分区内设一个排烟口，并应保证排烟口至防烟分区内最远点的距离不大于30m根据《建筑设计防火规范》(GB 50016-2006)第9.4.8条的规定，排烟风机排烟量还应考虑10%-20%的漏风量2.依据《建筑设计防火规范》(GB 50016-2006)的规定，丙类厂房中建筑面积大于300m2的地上房间和人员、可燃物较多的丙类厂房应设防排烟设施排烟窗面积占占地面积的百分数应大于规范规定的2%-5%的要求3.根据《汽车库、修车库、停车场设计防火规范》(GB50067-1997)的规定，面积超过2000m2的地下汽车库应设置机械排烟系统。
排烟风机的排烟量应按换气次数不小于6次/h计算确定。
每个防烟分区应设置排烟口，排烟口宜设在顶棚或靠近顶棚的墙面上;排烟口距该防烟分区内最远点的水平距离不应超过30m 排烟风机可采用离心风机或排烟轴流风机，并应在排烟支管上设有烟气温度超过280℃时能自动关闭的排烟防火阀。
排烟风机应保证在280℃时能连续工作3Omin。
设置机械排烟的地下车库，应同时设置送风系统，且送风量不宜小于排烟量的50%4.根据《高规》规定，除建筑高度超过50m的一类公共建筑和建筑高度超过100m 的居住建筑外，靠外墙的防烟楼梯间及其前室、消防电梯间前室和合用前室宜采用自然排烟方式根据《高规》规定，一类高层建筑的无自然通风且长度大于20m 的内走道或有1h然通风，但长度大于60m的走道和面积大于100m2经常有人停留或可燃物较多的无窗房间，以及不具备自然排烟条件或净空高度大于12m的中庭应设置机械排烟系统5.根据《高层民用建筑设计防火规范(2005年版)》(GB50045—1995)的规定，建筑高度小于32m的高层旅馆可以不设排烟设施。

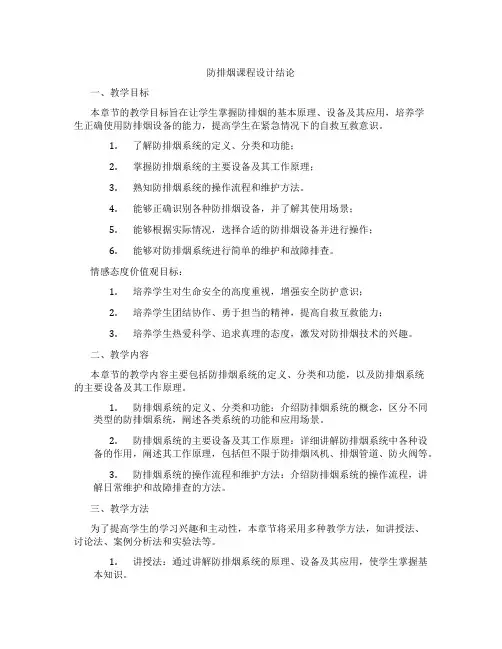

防排烟课程设计结论一、教学目标本章节的教学目标旨在让学生掌握防排烟的基本原理、设备及其应用，培养学生正确使用防排烟设备的能力，提高学生在紧急情况下的自救互救意识。
1.了解防排烟系统的定义、分类和功能；2.掌握防排烟系统的主要设备及其工作原理；3.熟知防排烟系统的操作流程和维护方法。
4.能够正确识别各种防排烟设备，并了解其使用场景；5.能够根据实际情况，选择合适的防排烟设备并进行操作；6.能够对防排烟系统进行简单的维护和故障排查。
情感态度价值观目标：1.培养学生对生命安全的高度重视，增强安全防护意识；2.培养学生团结协作、勇于担当的精神，提高自救互救能力；3.培养学生热爱科学、追求真理的态度，激发对防排烟技术的兴趣。
二、教学内容本章节的教学内容主要包括防排烟系统的定义、分类和功能，以及防排烟系统的主要设备及其工作原理。
1.防排烟系统的定义、分类和功能：介绍防排烟系统的概念，区分不同类型的防排烟系统，阐述各类系统的功能和应用场景。
2.防排烟系统的主要设备及其工作原理：详细讲解防排烟系统中各种设备的作用，阐述其工作原理，包括但不限于防排烟风机、排烟管道、防火阀等。
3.防排烟系统的操作流程和维护方法：介绍防排烟系统的操作流程，讲解日常维护和故障排查的方法。
三、教学方法为了提高学生的学习兴趣和主动性，本章节将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。
1.讲授法：通过讲解防排烟系统的原理、设备及其应用，使学生掌握基本知识。
2.讨论法：学生就防排烟系统在实际应用中的问题进行讨论，培养学生的思考和分析能力。
3.案例分析法：分析典型事故案例，使学生了解防排烟系统在实际救援中的重要作用。
4.实验法：安排实验室实践环节，让学生亲自动手操作防排烟设备，提高实际操作能力。
四、教学资源本章节的教学资源包括教材、参考书、多媒体资料和实验设备等。
1.教材：选用正规出版的防排烟系统教材，为学生提供权威的学习资料。

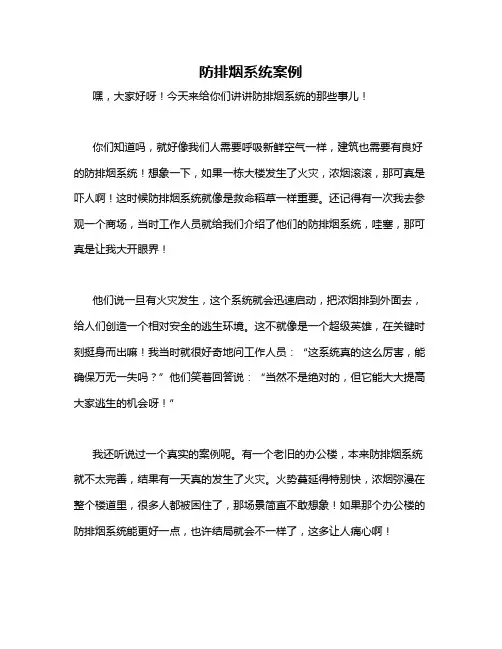

防排烟系统案例
嘿，大家好呀！今天来给你们讲讲防排烟系统的那些事儿！
你们知道吗，就好像我们人需要呼吸新鲜空气一样，建筑也需要有良好的防排烟系统！想象一下，如果一栋大楼发生了火灾，浓烟滚滚，那可真是吓人啊！这时候防排烟系统就像是救命稻草一样重要。
还记得有一次我去参观一个商场，当时工作人员就给我们介绍了他们的防排烟系统，哇塞，那可真是让我大开眼界！
他们说一旦有火灾发生，这个系统就会迅速启动，把浓烟排到外面去，给人们创造一个相对安全的逃生环境。
这不就像是一个超级英雄，在关键时刻挺身而出嘛！我当时就很好奇地问工作人员：“这系统真的这么厉害，能确保万无一失吗？”他们笑着回答说：“当然不是绝对的，但它能大大提高大家逃生的机会呀！”
我还听说过一个真实的案例呢。
有一个老旧的办公楼，本来防排烟系统就不太完善，结果有一天真的发生了火灾。
火势蔓延得特别快，浓烟弥漫在整个楼道里，很多人都被困住了，那场景简直不敢想象！如果那个办公楼的防排烟系统能更好一点，也许结局就会不一样了，这多让人痛心啊！
所以啊，大家可别小看了这防排烟系统！它就像是我们的保护神一样，平时可能感觉不到它的存在，但一旦遇到危险，它的作用可就太大了！我们在生活中也应该多关注这些安全设施，确保它们都能正常工作。
这不仅是对自己负责，也是对大家负责呀！总之，防排烟系统真的太重要啦，我们可不能忽视它的存在！一定要重视起来，让它为我们的安全保驾护航！。

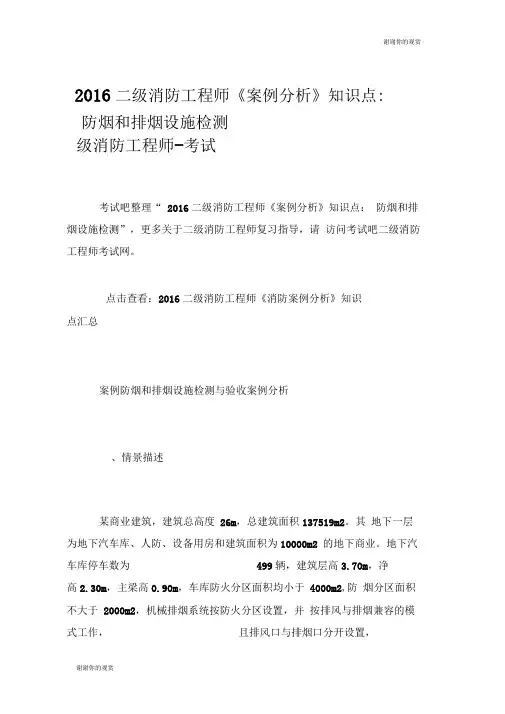

2016二级消防工程师《案例分析》知识点:防烟和排烟设施检测级消防工程师-考试考试吧整理“ 2016二级消防工程师《案例分析》知识点：防烟和排烟设施检测”，更多关于二级消防工程师复习指导，请访问考试吧二级消防工程师考试网。
点击查看：2016二级消防工程师《消防案例分析》知识点汇总案例防烟和排烟设施检测与验收案例分析、情景描述某商业建筑，建筑总高度26m，总建筑面积137519m2。
其地下一层为地下汽车库、人防、设备用房和建筑面积为10000m2 的地下商业。
地下汽车库停车数为499辆，建筑层高3.70m，净高2.30m，主梁高0.90m，车库防火分区面积均小于4000m2,防烟分区面积不大于2000m2，机械排烟系统按防火分区设置，并按排风与排烟兼容的模式工作，且排风口与排烟口分开设置，统排烟量按每小时换气6次计算，其中最大的一个机械排烟系统为PY（F）-B1-3系统，为防烟分区I （面积为1426m2）,防烟分区n （面积为1726m2）和防烟分区m （面积为2000m2）服务，其排烟风机的排烟量为53280m3/h，系统构成如图2 —31 —1所示。
该系统的主排烟风管上壁贴主梁底敷设，每个防烟分区接出一排烟支管，支管从主管接出处设有排烟防火阀。
在每条支管的适当位置上设有两个排烟口，均设在风管下壁，每个百叶排烟口均带排烟阀，具有手柄启动和电信号自动控制功能，平时常闭，每个排烟口距防烟分区最远距离不大于30m。
另外在每条支管的适当位置上接出两条排风竖管，在接出处设70C防火阀，平时常开，在温度达到70 C时，能自动关闭，在竖管上还设有上下两个常开百叶风口，上部和下部排风口各按比例排除汽车尾气。
主排烟风管进入风机房后与正压送风机保持3m远距离，并在接人排烟风机前设置280C自动关闭的总防火阀，该阀动作后能联动排烟风机停运。
该系统所服务的区域设有机械补风系统，补风量按风机排烟量的50%确定。
该地下汽车库设有与地上商业共用的防烟楼梯间并设有正压送风系统，采用楼梯间竖向井道加压送风、前室不送风方式，风口为常开百叶风口，风口按每隔二到三层设一个风口的原则布置在地上一、三、五层，加压送风量按规范选用，能满足门洞风速的要求。
商业综合体火灾自动报警、排烟系统案例分析一、情景描述某大型商业综合体，地上20层，地下1层，每层层高4m。
该建筑设计有一处中庭，连通建筑的第一至五层。
中庭与环廊之间有防烟分隔。
中庭配置线型光束感烟火灾探测器，环廊配置离子感烟探测器。
建筑内设置有火灾自动报警系统、自动喷水灭火系统、水幕系统、防烟及排烟等消防设施。
在某次年度消防检测中，检测人员对各系统均进行了相应检测，并记录了如下问题：1）采用发烟装置向一任感烟探测器施放烟气，探测器红色报警确认灯点亮后，火灾报警控制器在15s后发出火灾声、光报警信号，指示火灾发生位置，并保持1min后自动复位。
2）取掉任一个探测器，火灾报警控制器应在80s后发出故障声、光信号，并显示故障部位，重新安装，接好线路后，手动消除故障信号。
3）对安装于疏散通道的防火卷帘的测试中，某防火卷帘只能由防火分区内一只专门用于该防火卷帘的感烟火灾探测器启动，并下降至距楼板面1.8m处，随后再触发任一专用感温火灾探测器，该防火卷帘方降落至楼板面。
4）给中庭一只线型光束感烟火灾探测器与环廊一只点型感烟火灾探测器的报警信号，中庭顶部机械排烟设施正常启动。
5）第二层商业区域的某一个感烟探测器经常误报警，在消防控制器上屏蔽该探测器处理。
二、问题根据以上材料，回答下列问题：1.火灾报警控制器逻辑设置是否符合规范要求，并简述理由。
2.火灾报警控制器故障信号反馈是否符合规范要求，并简述理由。
3.防火卷帘逻辑设置是否符合规范要求，并简述理由。
4.机械排烟设施逻辑设置是否符合规范要求，并简述理由。
5.在消防控制器上屏蔽该探测器的做法是否符合规范要求，并分析误报的原因。
【参考答案】1.火灾报警控制器逻辑设置不符合规范要求。
理由：在探测器确认灯亮后，火灾报警控制器应在10s内发出声光报警信号，并在手动复位前予以保持，在消除探测器内及周围烟雾后，报警控制器手动复位。
2.火灾报警控制器故障信号反馈符合规范要求。

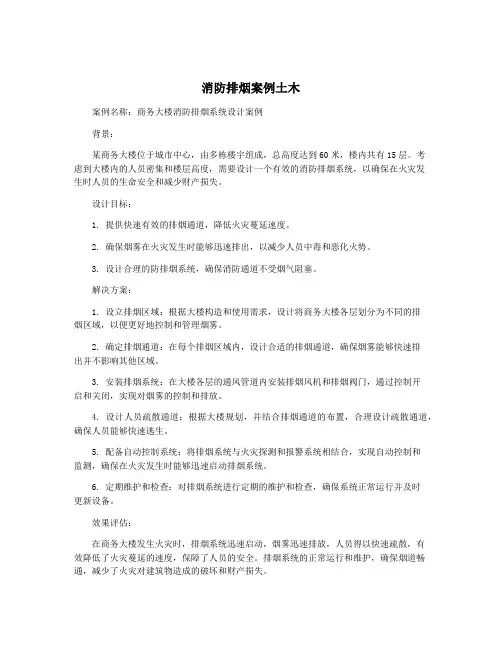

消防排烟案例土木案例名称：商务大楼消防排烟系统设计案例背景：某商务大楼位于城市中心，由多栋楼宇组成，总高度达到60米，楼内共有15层。
考虑到大楼内的人员密集和楼层高度，需要设计一个有效的消防排烟系统，以确保在火灾发生时人员的生命安全和减少财产损失。
设计目标：1. 提供快速有效的排烟通道，降低火灾蔓延速度。
2. 确保烟雾在火灾发生时能够迅速排出，以减少人员中毒和恶化火势。
3. 设计合理的防排烟系统，确保消防通道不受烟气阻塞。
解决方案：1. 设立排烟区域：根据大楼构造和使用需求，设计将商务大楼各层划分为不同的排烟区域，以便更好地控制和管理烟雾。
2. 确定排烟通道：在每个排烟区域内，设计合适的排烟通道，确保烟雾能够快速排出并不影响其他区域。
3. 安装排烟系统：在大楼各层的通风管道内安装排烟风机和排烟阀门，通过控制开启和关闭，实现对烟雾的控制和排放。
4. 设计人员疏散通道：根据大楼规划，并结合排烟通道的布置，合理设计疏散通道，确保人员能够快速逃生。
5. 配备自动控制系统：将排烟系统与火灾探测和报警系统相结合，实现自动控制和监测，确保在火灾发生时能够迅速启动排烟系统。
6. 定期维护和检查：对排烟系统进行定期的维护和检查，确保系统正常运行并及时更新设备。
效果评估：在商务大楼发生火灾时，排烟系统迅速启动，烟雾迅速排放，人员得以快速疏散，有效降低了火灾蔓延的速度，保障了人员的安全。
排烟系统的正常运行和维护，确保烟道畅通，减少了火灾对建筑物造成的破坏和财产损失。
结论：通过科学合理的设计和安装消防排烟系统，商务大楼的火灾安全得到了有效保障。
在实际应用中，可以根据具体情况进行微调和完善，以提高消防安全的水平。
定期进行维护和检查，确保系统的正常运行，保证人员在火灾发生时能够及时安全疏散。

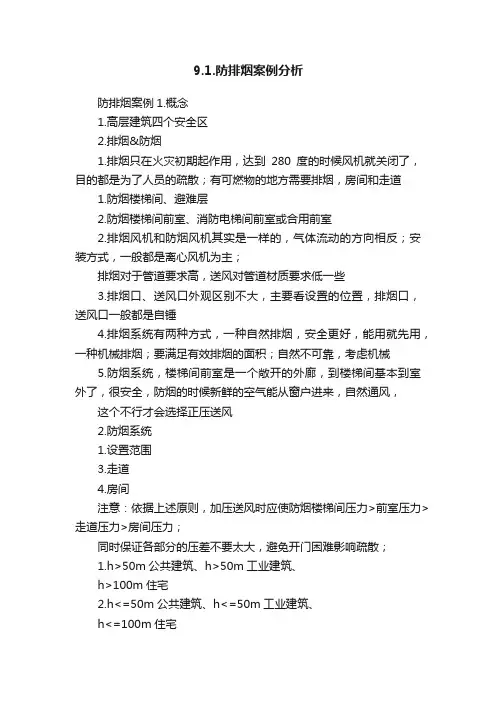

防排烟案例1.概念1.高层建筑四个安全区2.排烟&防烟1.排烟只在火灾初期起作用，达到280度的时候风机就关闭了，目的都是为了人员的疏散；有可燃物的地方需要排烟，房间和走道1.防烟楼梯间、避难层2.防烟楼梯间前室、消防电梯间前室或合用前室2.排烟风机和防烟风机其实是一样的，气体流动的方向相反；安装方式，一般都是离心风机为主；排烟对于管道要求高，送风对管道材质要求低一些3.排烟口、送风口外观区别不大，主要看设置的位置，排烟口，送风口一般都是自锤4.排烟系统有两种方式，一种自然排烟，安全更好，能用就先用，一种机械排烟；要满足有效排烟的面积；自然不可靠，考虑机械5.防烟系统，楼梯间前室是一个敞开的外廊，到楼梯间基本到室外了，很安全，防烟的时候新鲜的空气能从窗户进来，自然通风，这个不行才会选择正压送风2.防烟系统1.设置范围3.走道4.房间注意：依据上述原则，加压送风时应使防烟楼梯间压力>前室压力>走道压力>房间压力；同时保证各部分的压差不要太大，避免开门困难影响疏散；1.h>50m公共建筑、h>50m工业建筑、h>100m住宅2.h<=50m公共建筑、h<=50m工业建筑、h<=100m住宅1.应采用机械加压送风系统1.自然通风优先选择1.其防烟楼梯间、独立前室、共用前室、合用前室（消防电梯与共用除外）、及消防电梯前室2.共用前室+消防电梯 ；中华大地上，这种前室，必须机械加压送风，跟高度没有关系，这个前室所带的楼梯间可以自然通风，根据高度；1.其防烟楼梯间、独立前室、共用前室、合用前室、及消防电梯前室2.共用前室+消防电梯 ；中华大地上，这种前室，必须机械加压送风，跟高度没有关系，这个前室所带的楼梯间可以自然通风，根据高度；2.防烟楼梯间2.楼梯间采用自然通风（前室的机械加压送风满足条件时可部分放宽）3.特殊规定：楼梯间不设置防烟系统1.当独立前室、合用前室及共用前室的机械加压送风口设置在前室的顶部或正对前室入口的墙面1.独立前室2.合用前室1.采用全敞开的阳台或凹廊或2.设有两个及以上不同朝向的可开启外窗独立前室两个外窗面积分别不小于2.0平米1.采用全敞开的阳台或凹廊或2.设有两个及以上不同朝向的可开启外窗合用前室两个外窗面积分别不小于3.0平米3.地下半地下封闭楼梯间1.封闭楼梯间首选自然通风，不能满足时设置机械加压送风系统2.楼梯间可不设置机械加压送风系统1.当地下半地下室的封闭楼梯间不与地上楼梯间共用2.地下仅为一层3.首层应设置有效面积>=1.2平米的可开启外窗或直通室外的疏散门1.自然通风（优先选择），同时满足-规定1.楼梯间2.前室1.楼梯间最高部位设置面积>=1平米的可开启外窗或窗口2.建筑高度>10m时楼梯间外墙每5层设总面积>=2平米的可开启外窗或开口，且布置间距不超过3层1.独立前室、消防电梯前室可开启外窗或开口面积>=2平米2.合用、共用前室>=3平米3.避难层（间）1.应设有不同朝向的可开启外窗2.其有效面积不应小于该避难层（间）地面面积的2%3.且每个朝向的面积不应小于2.0平米4.仅在楼梯间设置机械加压送风系统1.独立前室2.且仅有一个门与走道与走道或房间相通否则2套，楼梯间和前室分别设置机械加压送风2.机械加压送风系统1.设置数量2.送风方式1.合用前室：2套2.住宅剪刀楼梯：3套3.公共建筑剪刀楼梯间：4套1.楼梯间送风2.前室送风1.一旦楼梯间送风是整个都送风， 上下相通的2.从室外吸进来新鲜的空气；楼梯间的送风口应该是常开的状态；自垂百叶，在风压下打开了1.上下3层也要送风，前室是有选择性的送风2.前室是常闭的，火灾时候选择性的打开3.加压送风方式设置要求1.h>100m分段独立设置2.h<=50m，楼梯间设置加压送风井管道有困难，楼梯间可采用直灌式加压送风系统3. 32m<h<=50m，应采用楼梯间两点部位送风的方式，送风口之间的距离不宜小于建筑高度的1/24.设置机械加压送风系统的楼梯间的地上部分与地下部分，其机械加压送风系统应独立设置。
当受建筑条件限制，且地下部分为汽车库和设备用房时，可共用机械加压送风系统4.机械加压送风机宜采用轴流风机或中、低压离心风机，设置符合规定1.送风机的进风口应直通室外，且应采取防止烟气被吸入的措施2.送风机的进风口宜设在机械加压送风口的下部（最好放在下边，不受影响，排烟风机在顶上）3.送风机的进风口不应与排烟风机的出风口设在同一平面上；当确有困难时，送风机的进风口与排烟风机的出风口应分开布置，且竖向布置时，送风机的进风口应设置在排烟出口的下方，其两者边缘最小垂直距离不应小于6.0m；水平布置时，两者边缘最小水平距离不应小于20.0m（加压送风机最好放在建筑的下边，如果条件不允许，放在同一水平面上，距离不小于20米，竖直方向不能小于6米）4.送风机宜设置在系统的下部，且应采取保证各层送风量均匀性的措施5.加压送风口设置要求1.除直灌式送风，楼梯间宜每2-3层设一个常开式百叶送风口2.前室应每层设一个常闭加压送风口，应设手动开启装置，开启着火层及相邻上下层3.送风口的风速<=7m/s(排烟口10m/s)太大了没办法开门，7m/s4.送风口不宜设置在被门挡住的部位6.封闭楼梯间、防烟楼梯间设置固定窗，且1.设置机械加压送风系统的封闭楼梯间、防烟楼梯间，尚应在其顶部设置>=1平米的固定窗；2.靠外墙的防烟楼梯间，尚应在其外墙上每5层内设置总面积>=2平米的固定窗（固定窗设置都是在楼梯间，不设置在前室，机械加压送风万一停止了，靠固定窗排出去）3.设置机械加压送风系统的避难层（间），还应在外墙设置可开启外窗，有效面积>=避难层（间）地面面积1%（避难层设置了机械加压送风，还要有窗，有两个作用，可以自然通风，举高车可以举到这个高度来救人，楼梯间是不可开启的，这个是可开启的乙级防火窗）7.机械加压送风量、压差要求1.设计风量>=计算风量的1.2倍2.前室、封闭避难层(间)与走道压差：25-30pa3.楼梯间与走道：40-50pa8.送风风速、送风管道设置要求1.送风管道应采用不燃且内壁应光滑2.内壁为金属，设计风速<=20m/s3.非金属，设计风速<=15m/s4.竖向送风管道应设置在独立的管道井，当未设置在管道井内，其耐火极限不应低于1.00h(排烟管道是必须设置在独立的管道井，耐火极限不低于0.5小时；送风管道进入独立的管道井，耐火极限没有要求)5.管道井分隔：1.00h隔墙与相邻部位分隔，墙上必须设置检修门应采用乙级防火门6.送风口的风速<=7m/s5.应设置在专用机房内9.仅在前室设置机械加压送风系统避难走道一端设置安全出口，L<30m避难走道两端端设置安全出口，L<60m3.排烟系统1.设置范围：口诀：厂房、仓库、民用建疏散走道 地下半地下1.厂房2.仓库3.民用建筑1.丙类地上房间2.丁类生产车间1.建筑面积>300平米2.有人或可燃物较多1.建筑面积>5000平米1.丙类1.一、二、三层歌舞娱乐放映游艺场所房间2.四层以上、地下或半地下歌舞娱乐放映游艺场所房间3.公共建筑内地上房间1.建筑面积>100平米1.无要求1.建筑面积>100平米且有人停留 或2.建筑面积>300平米且可燃物较多4.疏散走道部位1.工业建筑2.公共建筑1.h>32m高层 且长度>20m 或2.其他且长度>40m建筑内：长度>20m1.占地面积>1000平米5.地下或半地下建筑(室)、地上建筑中的无窗房间或固定窗房间1.当总建筑面积大于200平米或一个房间建筑面积大于50平米且经常有人停留或可燃物较多时2.防烟分区1.公共建筑、工业建筑2.特殊1.空间净高 H<=3m2.3m<H<=6m3.H>6m1.最大允许面积：5002.长边最大允许长度：241.最大允许面积：10002.长边最大允许长度：361.最大允许面积：20002.长边最大允许长度：60，具有自然对流条件，<=75m1.走道宽度<=2.5m时，其防烟分区的长边长度应<=60m2.工业建筑采用自然排烟系统，防烟分区长边的长度还应<=空间净高*8（工业建筑，采用自然，净高是5米，长边最大长度不超过36米，净高的8倍是40米，两者都不能超过，就是36）4.H>9m1.防烟分区之间可不设置挡烟设施大于9米基本不影响人员的疏散了，所以不设置挡烟设施，不划分无所谓3.汽车库、修车库3.排烟系统的设计1.机械排烟系统3.风量计算4.排烟系统设置计算（当一个排烟系统担负多个防烟分区排烟时，其系统排烟量的计算应符合）1.除敞开式汽车库、建筑面积＜1000㎡的地下一层汽车库和修车库外，汽车库、修车库应设置排烟系统，并应划分防烟分区2.防烟分区的建筑面积宜≤2000㎡1.当建筑的机械排烟系统沿水平方向布置时，每个防火分区的排烟系统应独立设置2.H>50的公共建筑和H>100的住宅，排烟系统应竖向分段独立设置，且公共每段不超过50m，住宅每段不应超过100m（同一个位置的竖向可以共用一套系统，也要分段；防烟系统就一个数字，100）3.排烟系统与通风空调系统应分开设；当确有困难时，可以合用，但应符合排烟系统的要求，且当排烟口打开时，每个排烟合用系统的管道上需联动关闭的通风和空气调节系统的控制阀门不应超过10个4.排烟管道应设置排烟防火阀部位（排烟防火阀；动作温度是280度）1.垂直风管与每层水平风管交接处的水平管段上2.一个排烟系统负担多个防烟分区的排烟支管上3.排烟分机入口处（热的烟气达到280度的时候，感温元件动作了，连锁关闭风机；关闭的目的是为了防止火势的蔓延）4.穿越防火分区处5.补分系统1.设置范围：除地上建筑的走道或建筑面积<500平米的房间外，设置排烟系统的场所应设置补风系统2.补风量要求：补风系统应直接从室外引入空气，且补风量不应小于排烟量的50%3.设置形式：1.可采用疏散外门、手动或自动可开启外窗等自然进风方式以及机械送风方式2.防火门窗不得用于补风设施3.风机应设置在专用机房内4.补风口设置位置1.补风口与排烟口设置在同一空间内相邻的防烟分区时，补风口位置不限2.当二者设置在同一防烟分区时，补风口应设在储烟仓下沿以下（下补风，上排烟）3.补风口与排烟口水平距离应>=5m5.补风系统应与排烟系统联动开启或关闭6.补风口的风速1.机械补风口的风速不宜大于10m/s2.人员密集场所补风口的风速不宜大于5m/s3.自然补风口的风速不宜大于3m/s7.机械加压送风是在不着火的地方，补风实在着火的房间补风，风量不一样，位置不一样，送风口的风速是7m/s2.排烟管道风速1.当采用金属管道时，管道风速不应大于20m/s2.当采用非金属材料管道时，不应大于15m/s3.排烟口的风速不宜大于10m/s(前面两个跟送风风速是一样的；送风封口是7)1.排烟系统的设计风量应 >= 系统计算风量的1.2倍（设计风量的华，还得1.2）2.储烟仓厚度3.H<=6m的场所（比较常见）1.采用自然排烟方式时3.同时储烟仓底部距地面的高度应大于安全疏散所需的最小清晰高度1.储烟仓的厚度 >= 空间净高的20%2.应>=500mm1.采用自然排烟方式时1.储烟仓的厚度 >= 空间净高的20%2.应>=500mm2.采用机械排烟方式时1.储烟仓的厚度 >= 空间净高的10%2.应>=500mm1.排烟量应按不小于60立方（h*平米）计算（H是小时，不是高度，净高是4米，防烟分区面积是1000，60*1000 = 60000立方/h）2.取值>=15000立方/h3.或设置有效面积>=该房间建筑面积 2%的自然排烟窗（口）1.当系统负担相同净高场所，2.系统具有不同净高，按照1分别确定，取最大值1.H>6m ：应按排烟量最大的一个防烟分区的排烟量计算2.H<=6m : 应按同一防火分区中任意两个相邻防烟分区的排烟量之和的最大值确定4.防排烟系统控制1.防烟系统2.排烟系统1.加压送风机开启方式2.机械加压送风系统联动控制1.现场手动启动水泵的机械应急是给水泵给强电合上，现场手动启动，现场风机控制柜的手动启动，机械应急启动就是弱电控制回路有问题了，按钮不能用了，直接强电接触上，合闸，叫做应急2.通过火灾自动报警系统自动启动 （联动控制，常考）3.消防控制室手动启动（远程启动）4.系统中任一常闭加压送风口开启时，加压送风机应能自动启动(面板按钮，把着火层的打开，连锁开风机)注：自喷系统的核心是水泵，防排烟的核心是风机，水泵的启动方式：a) 自动控制：压力开关连锁启动水泵、火灾自动报警系统联动b) 通过消防联动系统的控制盘远程启动c) 机械应急启动1.加压送风口所在防火分区内的两只独立的探测器或一只探测器与一只手报动作→联动控制器动作→相关层前室等加压送风口开启、风机启动（两个独立的触发信号--探+探/探+手）（两个信号才能确认火灾，防烟系统没有要求烟感）2.防火分区火灾确认后，15s联动开启常闭加压送风口和加压送风机；并应开启该防火分区楼梯间的全部加压送风机(楼梯间的就不用，因为是常开的,采用的都是自垂百叶的)防烟系统按照防火分区动作，排烟系统按照防烟分区动作1.排烟风机、补风机开启方式2.排烟系统的联动控制（是分两步的）3.电动挡烟垂壁的联动控制4.自动排烟窗开启方式1.可采用与火灾自动报警系统联动和温度释放装置联动的控制方式2.采用与火灾自动报警系统自动启动时，自动排烟窗应在60s内或小于烟气充满储烟仓时间内开启完毕3.带有温控功能的自动排烟窗，温控释放温度应大于环境温度30度且小于100度1.同一防烟分区内且位于电动挡烟垂壁附近的独立的两只感烟，由消防联动控制器控制电动挡烟垂壁降落2.火灾确认后，火灾自动报警系统应在15s内联动相应防烟分区的全部活动挡烟垂壁，60s内挡烟垂壁应开启到位1.同一防烟分区内的两只独立探测器（没有说探测器+手动报警）→联动控制器动作→开启排烟口、排烟窗或排烟阀，同时停止该防烟分区的空气调节系统（防烟分区比较小，在内不一定有手动报警，一个防火分区内肯定是有手动报警的）2.应由排烟口、排烟窗或排烟阀开启的动作信号→联动控制器动作→排烟风机启动3.火灾确认后，火灾自动报警系统应在15s联动开启相应的防烟分区的全部排烟阀、排烟口、排烟风机和补风设施，并应在30s内自动关闭与排烟无关的通风、空调系统；注意：排烟系统启动了，防烟系统一定启动防烟系统启动，排烟不一定启动；一个防火分区，正常情况下，应该有两个安全出口，至少两个楼梯间，1. 排烟系统启动，两个探测器动作，一定在同一个防火分区内，有两个信号动作，所以防烟系统启动；比如1 4 探测器启动了，给两步楼梯间做机械加压送风，排烟系统不同，因为信号不是来自同一防烟分区；1.现场手动启动2.通过火灾自动报警系统自动启动 （联动控制，常考）3.消防控制室手动启动（远程启动）4.系统中任一排烟阀或排烟口开启时，排烟风机、补风机自动启动（排烟阀和排烟口是同一地方）5.排烟防火阀在280度应自行关闭，并应连锁关闭排烟风机和补风机；排烟风机的总管上设置280度的排烟防火阀在关闭后应直接联动控制风机停止；排烟防火阀及风机的动作信号应反馈至消防联动控制器（排烟防火阀只反馈不联动）。
