投影与视图知识点复习

投影与视图知识点总结投影与视图是工程图学中的重要内容，是工程师进行设计与制造的基础。

下面是投影与视图的知识点总结。

一、投影的定义与种类1. 投影是将三维实体在二维画面上的投影。

2. 投影分为平行投影和透视投影两种。

平行投影是物体在无穷远处时的投影，保持物体形状和大小不变，适用于工程制图中的多视图投影。

透视投影是通过模拟人眼的透视原理，使物体在近处大远处小，用于绘制逼真的效果图。

二、主视图与副视图1. 主视图是从物体六个主要方向观察并绘制的视图。

2. 副视图是从物体其它非主要方向观察并绘制的视图。

3. 任何物体至少需要主视图和一个副视图来完整表示。

三、视图的投影规律1. 视图的投影规律是指根据物体的几何特性，确定其视图的位置、大小及间隔等规律。

2. 正投影规律：物体的投影与视图同侧，上投下，前投后，左投右。

3. 在主视图、俯视图和立体图中，物体的主要特征线分别为前、上、左三个面上的轮廓线。

四、视图的基本要求1. 视图的大小适中，方便观察和绘制。

2. 视图之间的间距要均匀，以突出主要的特征和轮廓线。

3. 视图应尽量减少折角，直线尽量不折断。

五、视图的选择原则1. 选择平易近人的主视图。

2. 主视图要选主要面直接对称的视图。

3. 选择于构造、加工、检验方便的视图。

4. 尽量选择存在完整轮廓线的视图。

六、常见视图1. 正投主视图：从正前方观察物体并绘制的视图。

2. 俯视图：从物体的上方直接向下观察并绘制的视图。

3. 阜视图：从物体的左前方斜向观察并绘制的视图。

4. 左视图：从物体的左侧观察并绘制的视图。

5. 右视图：从物体的右侧观察并绘制的视图。

七、主视图与副视图的绘制方法1. 主视图绘制方法：a. 确定主视图的位置，主视图应水平或竖直地绘制在图纸上。

b. 根据主视图的投影规律，绘制主视图的轮廓线。

c. 绘制主视图上的特征线、尺寸和字体。

2. 副视图绘制方法：a. 根据几何原理，确定副视图的位置和大小。

初三数学：投影与视图知识点归纳一、知识要点1、投影(1)投影:用光线照射物体，在某个平面(地面、墙壁等)上得到的影子叫做物体的投影(projection)，照射光线叫做投影线，投影所在的平面叫做投影面。

(2)平行投影:有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线。

由平行光线形成的投影是平行投影(parallel projection).(3)中心投影:由同一点(点光源发出的光线)形成的投影叫做中心投影(center projection)。

(4)正投影:投影线垂直于投影面产生的投影叫做正投影。

注:物体正投影的形状、大小与它相对于投影面的位置有关。

2、三视图(1)三视图:是指观测者从三个不同位置观察同一个空间几何体而画出的图形。

将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。

一个物体有六个视图:从物体的前面向后面投射所得的视图称主视图--能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图--能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图--能反映物体的左面形三视图就是主视图、俯视图、左视图的总称。

(2)特点:一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。

三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。

一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。

三视图是从加速度学习网我的学习也要加速三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。

二、经验之谈:多读两遍吧!有兴趣的同学可以多画图观察。

北师大版本九年级数学上册第五章投影和视图知识点解析第01讲_投影与视图知识图谱投影知识精讲投影的定义1.一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影；照射光线叫做投影线；投影所在的平面叫做投影面．2.由平行光线（如太阳光线）形成的投影称为平行投影．3.由同一点发出的光线所形成的投影称为中心投影．4.在物体的平行投影中，投影线垂直于投影面，则该平行投影称为正投影．三点剖析一．考点：投影的定义二．重难点：投影的定义三．易错点：中心投影的光源为点光源，平行投影的光源为阳光；平行投影例题1、平行投影中的光线是（）A.平行的B.聚成一点的C.不平行的D.向四面八方发散的【答案】A 【解析】平行投影中的光线是平行的，如阳光等．例题2、下列说法正确的是（）A.物体在阳光下的投影只与物体的高度有关B.小明的个子比小亮高，我们可以肯定，不论什么情况，小明的影子一定比小亮的影子长C.物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化D.物体在阳光照射下，影子的长度和方向都是固定不变的【答案】C【解析】平行投影的特点：在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻的同一物体在太阳光下的影子的大小也在变化．例题3、例已知：如图，AB 和DE 是直立在地面上的两根立柱，5AB m =，某一时刻，AB 在阳光下的投影4BC m =．（1）图中画出此时DE 在阳光下的投影；（2）AB 的投影长时，同时测出DE 在阳光下的投影长为6m ，请你计算DE 的长．【答案】（1）如图所示；（2）7.5m 【解析】（1）根据已知连接AC ，过点D 作DF AC ，即可得出EF 就是DE 的投影；（2）利用ABC DEF ∆∆ AB BC DE EF ∴=5AB m = ，4BC m =，6EF m =7.5DE m ∴=随练1、下列说法错误的是（）A.两人在太阳光下行走，同一时刻他们的身高与影长的比相等B.两人在同一灯光下行走，同一时刻他们的身高与其影长不一定相等C.一人在同乙灯光下不同地点的影长不一定相同D.一人在不同时间的阳光下同一地点的影长相等【答案】D【解析】暂无解析随练2、请指出下列小明的影子，平行投影的是__________，中心投影是__________.①一个晴天的上午，小明身后的影子；②一个晴天的中午，小明脚下的影子；③夜晚，小明在路灯下的影子；④小明在幻灯机前经过时投在屏幕上的影子【答案】①②；③④【解析】根据中心投影和平行投影的性质，中心投影的光源为灯光，平行投影的光源为阳光与月亮．随练3、某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB 的影长AC 为12m ，并测出此时太阳光线与地面成30 夹角．（1）求出树高AB ；（2）因水土流失，此时树AB 沿太阳光线方向倒下，在倾倒过程中，树影长度发上了变化，假设太阳光线与地面夹角保持不变，求树的最大影长．【答案】（1）；（2）【解析】（1）3tan 3012)3AB AC m ==⨯=（2）如图2，112sin 45)2B N AN AB m ====11tan 60)NC NB m === ，11AC AN NC =+=+当树与地面成60 角时影长最大2AC ，222AC AB ==随练4、如图是两根标杆在地面上的影子，根据这些投影，在灯光下的影子是（）A.①和②B.②和④C.③和④D.②和③【答案】D【解析】根据物体的顶端和影子顶端的连线必经过光源从而可判断出答案.随练5、如图，小明和小燕在院子里玩捉迷藏游戏，院子里有三堵墙，现在小明站在O点，小燕如果不想被小明看到，则不应该站的区域是（）A.（1）B.（2）C.（3）D.（4）【答案】C【解析】∵（1）、（2）、（4）区域均为视力盲区∴站在（1）、（2）、（4）区域均不会被看见，而（3）区在视力范围内∴只要不站在（3）区就不会被看见．中心投影例题1、物体在光线的照射下，会在地面或墙壁上留下它的影子，这种现象就是__________现象，投影现象中，由阳光形成的影子是__________投影，由灯光形成的影子是__________投影，海滩上游人的影子是__________投影，晚上路旁栏杆的影子是__________投影．【答案】投影；平行；中心；平行；中心【解析】根据平行投影和中心投影的定义作答即可．例题2、四个直立在地面上的字母广告牌在不同情况下，在地面上的投影（阴影部分）效果如图．则在字母L、K、C的投影中，与字母N属同一种投影的有（）A.L、KB.CC.KD.L、K、C【答案】A【解析】根据平行投影和中心投影的特点和规律．“L”、“K”与“N”属中心投影．例题3、如图，我们常用“y随x的增大而增大”来表示两个变量之间的变化关系．有这样一个情境：如图，小王从点A经过路灯C的正下方沿直线走到点B，他与路灯C的距离y随他与点A之间的距离x的变化而变化．下列函数中y与x之间的变化关系，最有可能与上述情境类似的是（）y x=+A.y x=B.3C.3y x = D.()233y x =-+【答案】D【解析】从A 到路灯的正下方前他与路灯的距离逐渐减少，经过路灯后它与路灯的距离逐渐增加.随练1、如图，夜晚小亮从点A 经过路灯C 的正下方沿直线走到点B ，他的影长y 随他与点A 之间的距离x 的变化而变化，那么表示y 与x 之间的函数关系的图像大致是（）A.B.C.D.【答案】A【解析】设身高GE h =，1CF =，AF a=当x a ≤时，OEG OFC∆∆ OE GE OF CF ∴=，即y h a x l =-h hay x l l∴=-+a 、h l 、均为常数∴这个函数图像是一次函数图像影长将随着离灯光越来越近而越来越短，到灯下的时候，将是一个点，进而随着离灯光的越来越远而影长将变大．正投影例题1、Rt ABC ∆斜边在平面α上，则ABC ∆在平面α的正投影（）A.一定不是钝角三角形B.一定不是直角三角形C.一定不是锐角三角形D.一定是三角形【答案】C【解析】当三角形所在的平面与平面α垂直时，三角形在平面上的正投影是一条线段；当三角形所在的平面与平面不垂直时，投影形成钝角三角形；当三角形在平面上时，形成投影是直角三角形.例题2、一根笔直的小木棒（记为线段AB ），它的正投影为线段CD ，则下列各式中一定成立的是（）A.AB CD =B.AB CD ≤C.AB CD >D.AB CD≥【答案】D【解析】根据正投影的定义，当AB 与投影面平行时，AB CD =；当AB 与投影面不平行时，AB CD >.视图知识精讲一．视图当我们从某一角度观察一个物体时，所看到的图像叫做物体的一个视图．视图也可以看做物体在某一角度的光线下的投影．二．常见立体图的三视图如图，我们用三个互相垂直的平面（例如墙角处的三面墙壁）作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行投影：在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．三．三视图的做法：1.主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高，左视图与俯视图表示同一物体的宽；主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等．2.看得见部分的轮廓线画成实线；3.看不见部分的轮廓线画成虚线.一个投射面水平放置，叫做水平投射面，投射到这个面内的图形叫做俯视图；一个投射面放置在正前方，叫直立投射面，投射到此平面内的图形叫做主视图；和水平投射面、直立投射面都垂直的投射面叫做侧立投射面，通常把这个平面放在直立投射面的右面，投射到这个平面内的图形叫做左视图；三点剖析一．考点：立体图形三视图二．重难点：立体图形三视图及由三视图求解立体图形三．易错点：1.画三视图时看不见的线应该用虚线；2.利用三视图确定小立方体的个数立体图形的三视图例题1、下列几何体的主视图、左视图、俯视图的图形完全相同的是（）A.三棱锥B.长方体C.三棱柱D.球体【答案】D【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图．例题2、如图是一个底面为正三角形的直三棱柱，则这个几何体的主视图是（）A.B.C.D.【答案】C【解析】从正面看是两个矩形，矩形的公共边是虚线，例题3、下面四个立体图形，从正面、左面、上面观察都不可能看到长方形的是（）A. B. C. D.【答案】C【解析】A、主视图为长方形，左视图为长方形，俯视图为长方形，故本选项错误；B、主视图为长方形，左视图为长方形，俯视图为圆，故本选项错误；C、主视图为等腰三角形，左视图为等腰三角形，俯视图为圆，从正面、左面、上面观察都不可能看到长方形，故本选项正确；D、主视图为三角形，左视图为三角形，俯视图为有对角线的矩形，故本选项错误．例题4、如图是一个由若干个正方形搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是：________________．【答案】①②③【解析】综合左视图跟主视图：从正面看，第一行第一列有3个正方形，第一行第二列有1个或第二行第2列有一个或都有一个.第二行第1列有2个正方体.随练1、如图①，这是一个正方体毛坯，将其沿一组对面的对角线切去一半，得到一个工件如图②，对于这个工件，左视图、俯视图正确的一组是（）①②a b c dA.a，bB.b，dC.a，cD.a，d【答案】D【解析】左视图、俯视图是分别从物体的侧面和上面看所得到的图形．由三视图求解立体图形例题1、若一个几何体的主视图、左视图、俯视图都是正方形，则这个几何体是（）A.正方体B.圆锥C.圆柱D.球【答案】A【解析】∵主视图和左视图都是正方形，∴此几何体为柱体，∵俯视图是一个正方形，∴此几何体为正方体．例题2、如图是由一些相同的小正方体构成的立体图形的三种视图．那么构成这个立体图形的正方体有多少个小立方块（）A.4个B.5个C.6个D.7个【答案】【解析】根据图形可得：最底层有4个小立方块，第二层有1个小立方块，所以构成这个立体图形的小立方块有5个．例题3、如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（）A.60πB.70πC.90πD.160π【答案】B 【解析】观察三视图发现该几何体为空心圆柱，其内圆半径为3，外圆半径为4，高为10，所以其体积为22104370πππ⨯-=（），例题4、由一些大小相同的小正方体组成的简单几何体的主视图和俯视图．（如图）（1）请你画出这个几何体的一种左视图；（2）若组成这个几何体的小正方体的块数为n ，请你写出n 的所有可能值．【答案】（1）见解析；（2）8n =，9，10，11．【解析】（1）左视图有以下5种情形：（2）8n =，9，10，11．随练1、从一个边长为3cm 的大立方体挖去一个边长为1cm 的小立方体，得到的几何体如图所示，则该几何体的左视图正确的是（）A. B. C. D.【答案】C【解析】如图所示：∵从一个边长为3cm 的大立方体挖去一个边长为1cm 的小立方体，∴该几何体的左视图为：．随练2、如图所示的是某几何体的三视图，则该几何体的形状是（）A.长方形B.三棱柱C.圆柱D.正方体【答案】C 【解析】根据主视图和左视图为矩形判断出是柱体，根据俯视图是圆可判断出这个几何体应该是圆柱．随练3、如图是由一些相同的小正方体组成的几何体的三视图，则组成该几何体的小正方体的个数最少为（）A.7个B.8个C.9个D.10个【答案】C 【解析】由俯视图可得底面有一排有6个小正方体；从主视图看，第二层最少有2个正方体，第3层最少有一个小正方体，组成该几何体的小正方体的个数为9个．随练4、如图是一个几何体的三视图，则这个几何体的侧面积是（）A.πB.9πC.18πD.27π【答案】C 【解析】根据三视图可得：这个几何体为圆锥，∵直径为6，圆锥母线长为6，∴侧面积66218ππ=⨯⨯÷=；随练5、如右图，是一个由若干个小正方体搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是___________．【答案】①②③【解析】根据几何的主视图和左视图即可判断．拓展1、给下列几种关于投影的说法，正确的是（）A.矩形的平行投影一定是矩形B.平行直线的平行投影仍是平行直线C.垂直于投影面的直线或线段的正投影是点D.中心投影的投影线是互相平行的【答案】C【解析】矩形的平行投影可能是平行四边形，也可能是线段；平行直线的平行投影可能是平行直线，也可能重合；垂直于投影面的直线或线段的正投影是点；中心投影的投影线是相交于一点的．2、李华的弟弟拿着一个菱形木框在阳光下玩，李华发现菱形木框在阳光照射下，在地面上形成了各种图形的阴影，但以下一种图形始终没有出现，没有出现的图形是（）A.B.C. D.【答案】D【解析】根据平行四边形投影的特点，在同一时刻不同物体的物高和影长成比例，所以不可能是梯形．3、如图，一根直立于水平地面上的木杆AB 在灯光下形成影子，当木杆绕点A 按逆时针方向旋转直至到达地面时，影子的长度发生变化．设AB 垂直于地面时的影长为AC （假定AC AB >）的最大值为m ，最小值为n ，那么下列结论：①m AC >；②m AC =；③n AB =；④影子的长度先增大后减小．其中，正确结论的序号是．【答案】①③④【解析】当木杆绕点A 按逆时针方向旋转时，如图所示当AB 与光线BC 垂直时，m 最大，则m AC >，①成立；最小值为AB 与底面重合，故n AB =；由上可知，影子的长度先增大后减小．4、如图，小军、小珠之间的距离为2.7m ，他们在同一盏路灯下的影长分别为1.8m ，1.5m ，已知小军、小珠的身高分别为1.8m ，1.5m ，则路灯的高为_________m ．【答案】3【解析】如图，∵CD ∥AB ∥MN ，∴△ABE ∽△CDE ，△ABF ∽△MNF ，∴CD DE =AB BE ，FN MN =FB AB ，即1.8 1.8=AB 1.8+BD ， 1.5 1.5=AB 1.5+2.7-BD，解得：AB=3m5、如图，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向上远移时，圆形阴影的大小的变化情况是（）A.越来越小B.越来越大C.大小不变D.不能确定【答案】A【解析】灯光下，涉及中心投影，根据中心投影的特点灯光下影子与物体离灯源距离有关，此距离越大，影子才越小．6、如图，路灯距地面8米，身高1.6米的小明从点A处沿AO所在的直线行走14m到点B时，人影长度（）A.变长3.5mB.变长2.5mC.变短3.5mD.变短2.5m【答案】C【解析】设小明在A处时影长为x，AO长为a，B处时影长为y．∵AC∥OP，BD∥OP，∴△ACM∽△OPM，△BDN∽△OPN，∴AC MAOP MO=，BD BNOP ON=，则1.68xx a=+，∴14x a=；1.6148yy a= +-，∴1 3.54y a=-，∴ 3.5x y-=，故变短了3.5米．7、如图所示零件的左视图是（）A.B.C.D.【答案】D【解析】零件的左视图是两个竖叠的矩形．中间有2条横着的虚线8、如图是由一些相同的小正方体构成的立体图形的三种视图，那么构成这个立体图形的小正方体有（）A.4个B.5个C.6个D.7个【答案】B【解析】由俯视图易得最底层有4个正方体，第二层有1个正方体，那么共有4+1=5个正方体组成．故选B．9、如图所示的几何体是由五个小正方体组合而成的，它的左视图是（）A. B. C. D.【答案】A【解析】从左边看第一层是两个小正方形，第二层左边一个小正方形，10、与如图所示的三视图对应的几何体是（）A.B.C.D.【答案】B【解析】根据主视图、左视图、俯视图判断即可得到.11、一张桌子上摆放有若干个大小、形状完全相同的碟子，现从三个方向看，其三种视图如图所示，则这张桌子上碟子的总数为（）A.11B.12C.13D.14【答案】B【解析】由俯视图可得：碟子共有3摞，由几何体的主视图和左视图，可得每摞碟子的个数，如下图所示：故这张桌子上碟子的个数为3+4+5=12个。

投影与视图知识点总结投影与视图主要涉及到平行投影、透视投影、三维图形的多视图投影，各种视图对应的关系等。

在本文中，我们将对这些概念进行详细的讨论，并深入探讨它们在工程学和设计领域中的应用。

一、平行投影平行投影是投影中最基本的一种类型。

它是通过平行光线将三维对象投影到二维平面上的过程。

在平行投影中，光线是平行的，因此投影到平面上的图形保持了原始对象的大小和形状。

在工程图纸中，平行投影通常用于绘制多视图投影和透视投影。

在建筑设计中，平行投影也经常用于绘制建筑平面图和立面图等。

平行投影对于工程设计师和建筑师来说是非常重要的，因为它能够准确地表达三维对象的形状和尺寸，在设计和制造过程中起到至关重要的作用。

二、透视投影透视投影是一种通过透视原理将三维对象投影到二维平面上的过程。

在透视投影中，光线不再是平行的，而是会汇聚到一个点上，因此投影到平面上的图形会呈现出远近关系和透视效果。

透视投影常常用于绘制逼真的图像，如绘画、摄影和电影等。

在工程设计中，透视投影往往用于展示设计概念和效果图，以便更好地向客户展示设计方案和效果。

在建筑设计中，透视投影也经常用于绘制逼真的建筑效果图和室内设计图。

透视投影对于产品设计师、室内设计师和广告设计师来说是非常重要的，因为它能够更好地展示设计概念和效果，让客户更好地理解和接受设计方案。

三、多视图投影多视图投影是一种通过多个视图来描述三维对象的投影方法。

在多视图投影中，三维对象通常被投影到正面视图、顶视图和侧视图等不同的平面上，从而得到多个视图来描述对象的形状和尺寸。

多视图投影是工程图纸中常用的一种投影方法，它能够全面准确地表达对象的各个方面，从而为设计和制造提供必要的信息。

在多视图投影中，正面视图、底视图和侧视图等不同的视图之间有一定的关系，设计师需要根据这些关系来确定各个视图的尺寸和位置。

多视图投影对于工程师和设计师来说是非常重要的，因为它能够为设计和制造提供必要的信息，帮助他们更好地理解并表达对象的形状和尺寸。

投影与视图知识点总结在我们的日常生活和学习中，投影与视图是一个重要的数学概念，它不仅在数学领域有着广泛的应用，在工程、建筑、设计等实际领域也发挥着关键作用。

接下来，让我们一起深入了解投影与视图的相关知识点。

一、投影投影是光线（投射线）通过物体，向选定的面（投影面）投射，并在该面上得到图形的方法。

1、中心投影由同一点（点光源）发出的光线形成的投影叫做中心投影。

比如，夜晚路灯下的人影就是中心投影的例子。

其特点是：等长的物体平行于地面放置时，在灯光下，离点光源越近的物体的影子越短，离点光源越远的物体的影子越长。

2、平行投影由平行光线（太阳光线）形成的投影称为平行投影。

平行投影又分为正投影和斜投影。

正投影是指投射线垂直于投影面的平行投影。

在平行投影中，同一时刻，不同物体的物高和影长成比例。

二、视图视图是将物体按正投影向投影面投射所得到的图形。

1、三视图三视图包括主视图、俯视图和左视图。

主视图：从物体的前面向后面投射所得的视图。

俯视图：从物体的上面向下面投射所得的视图。

左视图：从物体的左面向右面投射所得的视图。

三视图的位置关系：主视图在上方，俯视图在主视图的正下方，左视图在主视图的正右方。

三视图的大小关系：长对正、高平齐、宽相等。

即主视图与俯视图的长相等，主视图与左视图的高相等，俯视图与左视图的宽相等。

2、常见几何体的三视图（1）正方体：三视图都是正方形。

（2）长方体：主视图、左视图是长方形，俯视图是长方形。

（3）圆柱：主视图、左视图是长方形，俯视图是圆。

（4）圆锥：主视图、左视图是三角形，俯视图是圆及圆心。

（5）球：三视图都是圆。

三、根据视图还原几何体根据三视图还原几何体时，要先分别根据主视图、俯视图和左视图想象几何体的前面、上面和左面的形状，然后综合起来考虑整体形状。

四、投影与视图的应用1、在建筑设计中，设计师需要通过绘制三视图来准确表达建筑物的形状和尺寸，以便施工人员能够按照设计进行施工。

2、在机械制造中，工程师需要根据零件的三视图来制造零件，确保零件的精度和质量。

投影与视图的知识点(共4页) -本页仅作为预览文档封面，使用时请删除本页-投影与视图知识点知识结构框图1．投影一般地，用光线照射物体，在某个平面（地面墙壁等）上得到的影子叫做物体的投影.照射光线叫做投影线，投影所在的平面叫做投影面.生活中有许多利用投影的例子，如手影表演，皮影戏等。

投影分为平行投影和中心投影.由一点（点光源）发出的光线形成的投影是中心投影，如位似图。

平面为投影面，各射线为投影线，空间图形经过中心投影后，直线变成直线，但平行线可能变成了相交的直线。

中心投影后的图形与原图形相比虽然改变较多、但直观性强、看起来与人的视觉效果一致、最像原来的物体、所以在绘画时、经常使用这种方法，但在立体几何中很少用中心投影原理来画图。

平行线在经过中心投影后有可能变成了相交的直线如果一个平面图形所在的平面与投射面平行、那么中心投影后得到的图形与原图形也是平行的、由平行光线形成的投影（太阳光等）称为平行投影，它是投射线相互平行的投影。

平行投影按照投射方向是否正对着投影面，可以分为斜投影和正投影两种。

当投影线倾斜于投影面时，称斜投影；当投影线垂直于投影面时，称正投影。

光由一点向外散射形成的投影是中心投影，一束平行光线照射下形成的投影是平行投影，那么用灯泡照射物体和用手电筒照射物体形成的投影分别属于哪种投影。

从一点到一条直线所作垂线的垂足，叫做这点在这条直线上的正投影。

一条线段的两个端点在一条直线上的正投影之间的线段，叫做这条线段在这直线上的正投影。

平行投影和中心投影有什么不同平行投影；发出来的光线是平行的（如太阳光），对应点的连线是平行的中心投影：是从一点发出来的光（如灯泡的光）对应点的连线或延长线相交于一点工程图样一般都是采用正投影根据投影方法我们可以看到，当直线段平行于投影面时，直线段与它的投影及过两端点的投影线组成一个矩形，因此，直线的投影反映直线的实长。

当平面图形平行与投影面时，不难得出，平面图形与它的投影为全等图形，即反映平面图形的实形。

投影与视图知识点总结
投影的定义：用光线照射物体，在某个平面（如地面、墙壁等）上得到的影子称为物体的投影。

照射光线称为投影线，而投影所在的平面称为投影面。

投影的类型：
平行投影：当光线是一组互相平行的射线时，例如太阳光或探照灯光，由此形成的投影称为平行投影。

中心投影：由同一点（点光源）发出的光线形成的投影称为中心投影。

正投影：当投影线垂直于投影面时产生的投影称为正投影。

物体的正投影的形状、大小与其相对于投影面的位置有关。

视图的概念：视图是一个虚拟的表，它基于一个或多个表的查询结果提供逻辑展现。

用户可以通过视图按照需要从数据库中获取部分数据，而不是直接访问底层的物理表。

视图不存储任何实际数据，可以看作是数据库表的一个抽象或逻辑上的表。

三视图：在投影与视图中，三视图是指观测者从三个不同位置观察同一个空间几何体而画出的图形。

这三个视图分别是：
俯视图：能反映物体的前面形状，是从物体的上面向下面投射所得的视图。

左视图：能反映物体的上面形状，是从物体的左面向右面投射所得的视图。

这些知识点在工程图、几何学模型、摄影技术、建筑设计、机械制图和地图制作等领域都有广泛的应用。

通过学习和理解这些概念，可以更好地应用它们于实际场景中。

视图与投影（一）、三视图1．物体的三视图是指：主视图，俯视图，左视图．2．画物体的三视图时，应注意“主俯长对正，主左高 __，俯左宽 __，府竖直来左水平”．3．常见几何体的展开与折叠是平面图形与几何体表面之间的相互转化的过程，是我们研究几何体的方法之一．（二）、平行投影1．太阳光线可以看成 光线，像这样的光线所形成的投影称为平行投影．2．在太阳光下，同一时刻的两物体的影子方向是_ _的(填“相同”或“相反”)，并且同一时刻的物高和影子成 比．3． 物体在太阳光照射的不同时刻，不仅影子的长短在 ，而且影子的方向也在 ．根据不同时刻影长的变换规律，以及太阳东升西落的自然规律，可以判断时间的先后顺序．（三）、中心投影1．灯光的光线可以看成是从一点发出的（即为点光源），像这样的光线所形成的投影称为 ．2．灯光的光线是有共同端点的一束射线，所以灯光的光线是 的．（填“平行”或“相交”）3．中心投影光源的确定：分别过每个物体的顶端及其影子的顶端作一条直线，这两条直线的 即为光源的位置．（四）、平行投影、平行光线（1）物体在光线的照射下，会在地面或墙壁上留下它的影子，这就是投影现象 ；（2）平行投影：太阳光线可以看成平行光线，像这样的光线所形成的投影称为平行投影；物体的三视图实际上就是该物体在垂直于投影面的平行光线下的平行投影。

（五）、时间与影子在不同时间，物体在太阳光下所形成的影子的大小、形状、方向都是不同的.例题：小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（ ）A.上午12时B.上午10时C.上午9时30分D.上午8时（六）、平行光的实际应用和探究例题：数学兴趣小组想测量一棵树的高度，在阳光下，一名同学测得一根长为1米的竹竿的影长为0.8米．同时另一名同学测量一棵树的高度时，发现树的影子不全落在地面上，有一部分影子落在教学楼的墙壁上（如图），其影长为1.2米，落在地面上的影长为2.4米，则树高为米．1米的竹竿的影长为0.4米，同时另一名同学测量树的高度时，发现树的影子不全落在地面上，有一部分落在教学楼的第一级台阶上，测得此影子长为0.2米，一级台阶高为0.3米，如图所示，若此时落在地面上的影长为4.4米，则树高为（）A．11.5米B．11.75米C．11.8米D．12.25米知识点五：中心投影变式3：如图为住宅区内的两幢楼，它们的高AB= CD =30m，两楼间的距离AC=30m，现需了解甲楼对乙楼的采光的影响情况，3 1.73）；（1）当太阳光与水平线的夹角为30°角时，求甲楼的影子在乙楼上有多高（精确到0.1m， （2）若要甲楼的影子刚好不落在乙楼的墙上，此时太阳与水平线的夹角为多少度？作图：确定图中路灯灯泡的位置，并画出小赵在灯光下的影子；。

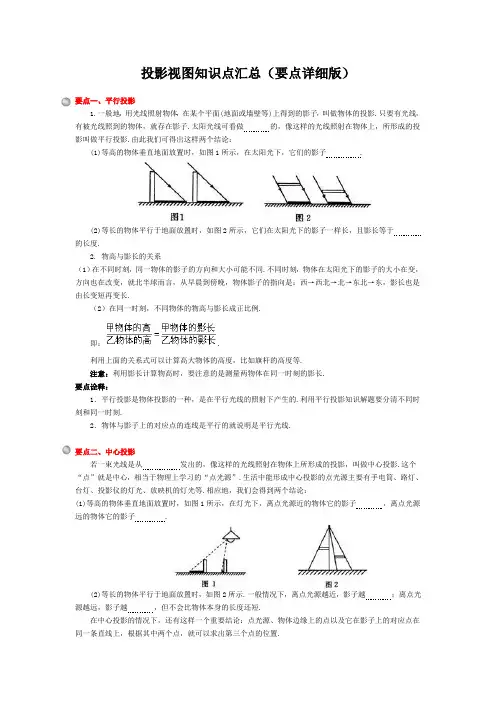

投影视图知识点汇总（要点详细版）要点一、平行投影1.一般地，用光线照射物体，在某个平面(地面或墙壁等)上得到的影子，叫做物体的投影.只要有光线，有被光线照到的物体，就存在影子.太阳光线可看做的，像这样的光线照射在物体上，所形成的投影叫做平行投影.由此我们可得出这样两个结论：(1)等高的物体垂直地面放置时，如图1所示，在太阳光下，它们的影子 .(2)等长的物体平行于地面放置时，如图2所示，它们在太阳光下的影子一样长，且影长等于的长度.2. 物高与影长的关系（1）在不同时刻，同一物体的影子的方向和大小可能不同.不同时刻，物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚，物体影子的指向是：西→西北→北→东北→东，影长也是由长变短再变长.（2）在同一时刻，不同物体的物高与影长成正比例.即：.利用上面的关系式可以计算高大物体的高度，比如旗杆的高度等.注意：利用影长计算物高时，要注意的是测量两物体在同一时刻的影长.要点诠释：1．平行投影是物体投影的一种，是在平行光线的照射下产生的.利用平行投影知识解题要分清不同时刻和同一时刻.2．物体与影子上的对应点的连线是平行的就说明是平行光线.要点二、中心投影若一束光线是从发出的，像这样的光线照射在物体上所形成的投影，叫做中心投影.这个“点”就是中心，相当于物理上学习的“点光源”.生活中能形成中心投影的点光源主要有手电筒、路灯、台灯、投影仪的灯光、放映机的灯光等.相应地，我们会得到两个结论：(1)等高的物体垂直地面放置时，如图1所示，在灯光下，离点光源近的物体它的影子，离点光源远的物体它的影子 .(2)等长的物体平行于地面放置时，如图2所示.一般情况下，离点光源越近，影子越；离点光源越远，影子越，但不会比物体本身的长度还短.在中心投影的情况下，还有这样一个重要结论：点光源、物体边缘上的点以及它在影子上的对应点在同一条直线上，根据其中两个点，就可以求出第三个点的位置.要点诠释：光源和物体所处的位置及方向影响物体的中心投影，光源或物体的方向改变，则该物体的影子的方向也发生变化，但光源、物体的影子始终分离在物体的两侧.要点三、中心投影与平行投影的区别与联系1.联系：（1）中心投影、平行投影都是研究物体投影的一种，只不过平行投影是在平行光线下所形成的投影，通常的平行光线有太阳光线、月光等，而中心投影是从一点发出的光线所形成的投影，通常状况下，灯泡的光线、手电筒的光线等都可看成是从某一点发射出来的光线.（2）在平行投影中，同一时刻改变物体的方向和位置，其投影也跟着发生变化；在中心投影中，同一灯光下，改变物体的位置和方向，其投影也跟着发生变化.在中心投影中，固定物体的位置和方向，改变灯光的位置，物体投影的方向和位置也要发生变化.2.区别：（1）太阳光线是平行的，故太阳光下的影子长度都与物体高度成比例；灯光是发散的，灯光下的影子与物体高度不一定成比例.（2）同一时刻，太阳光下影子的方向总是在同一方向，而灯光下的影子可能在同一方向，也可能在不同方向.要点诠释：在解决有关投影的问题时必须先判断准确是平行投影还是中心投影，然后再根据它们的具体特点进一步解决问题.要点四、正投影正投影的定义：如图所示，图(1)中的投影线集中于一点，形成中心投影；图(2)(3)中，投影线互相平行，形成平行投影；图(2)中，投影线斜着照射投影面；图(3)中投影线垂直照射投影面(即投影线正对着投影面)，我们也称这种情形为投影线垂直于投影面.像图(3)这样，投影线垂直于投影面产生的投影叫做正投影.(1)线段的正投影分为三种情况.如图所示.①线段AB平行于投影面P时，它的正投影是线段A1B1，与线段AB的长相等；②线段AB倾斜于投影面P时，它的正投影是线段A2B2，长小于线段AB的长；③线段AB垂直于投影面P时，它的正投影是一个点.(2)平面图形正投影也分三种情况，如图所示.①当平面图形平行于投影面Q时，它的正投影与这个平面图形的、大小完全相同，即正投影与这个平面图形全等；②当平面图形倾斜于投影面Q时，平面图形的正投影与这个平面图形的形状、大小发生变化，即会缩小，是类似图形但不一定相似.③当平面图形垂直于投影面Q时，它的正投影是直线或直线的一部分.(3)立体图形的正投影.物体的正投影的形状、大小与物体相对于投影面的位置有关，立体图形的正投影与平行于投影面且过立体图形的最大截面全等.要点诠释：(1)正投影是特殊的平行投影，它不可能是中心投影.(2)由线段、平面图形和立体图形的正投影规律，可以识别或画出物体的正投影.(3)由于正投影的投影线垂直于投影面，一个物体的正投影与我们沿投影线方向观察这个物体看到的图象之间是有联系的.要点五、三视图1.三视图的概念（1）视图从某一角度观察一个物体时，所看到的图象叫做物体的一个视图.（2）正面、水平面和侧面用三个互相垂直的平面作为投影面，其中正对我们的面叫做，正面下面的面叫做水平面，右边的面叫做 .（3）三视图一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做；在水平面内得到的由上向下观察物体的视图，叫做；在侧面内得到的由左向右观察物体的视图，叫做 .主视图、左视图、俯视图叫做物体的三视图.2.三视图之间的关系（1）位置关系三视图的位置是有规定的，主视图要在左边，它的下方应是俯视图，左视图在其右边，如图(1)所示.（2）大小关系三视图之间的大小是相互联系的，遵循主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等的原则.如图(2)所示.要点诠释：物体的三视图的位置是有严格规定的，不能随意乱放.三视图把物体的长、宽、高三个方面反映到各个视图上，具体地说，主视图反映物体的长和高；俯视图反映物体的长和宽，左视图反映物体的高和宽，抓住这些特征能为画物体的三视图打下坚实的基础.要点六、画几何体的三视图画图方法：画一个几何体的三视图时，要从三个方面观察几何体，具体画法如下：(1)确定主视图的位置，画出主视图；(2)在主视图的正下方画出俯视图，注意与主视图“”；(3)在主视图的正右方画出左视图，注意与主视图“”，与俯视图“”.几何体上被其他部分遮挡而看不见的部分的轮廓线应画成虚线.要点诠释：画一个几何体的三视图，关键是把从正面、上方、左边三个方向观察时所得的视图画出来，所以，首先要注意观察时视线与观察面垂直，即观察到的平面图是该图的正投影；其二，要注意正确地用虚线表示看不到的轮廓线；其三，要充分发挥想象，多实践，多与同学交流探讨，多总结；最后，按三视图的位置和大小要求从整体上画出几何体的三视图.要点七、由三视图想象几何体的形状由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象主体图的前面、上面和左侧面，然后综合起来考虑整体图形.要点诠释：由物体的三视图想象几何体的形状有一定的难度，可以从如下途径进行分析：(1)根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状以及几何体的长、宽、高；(2)根据实线和虚线想象几何体看得见和看不见的轮廓线；(3)熟记一些简单的几何体的三视图会对复杂几何体的想象有帮助；(4)利用由三视图画几何体与由几何体画三视图为互逆过程，反复练习，不断总结方法.。

知识点01：几何体的三视图【高频考点精讲】1、三视图（1）从正面得到的由前向后观察物体的视图，叫做主视图。

（从前往后看）（2）从水平面得到的由上向下观察物体的视图，叫做俯视图。

（从上往下看）（3）从侧面得到的由左向右观察物体的视图，叫做左视图。

（从左往右看）2、三视图的画法（1）主视图与俯视图的长相等；（2）主视图与左视图的高相等；（3）俯视图与左视图的高相等。

3、正方体、长方体、圆柱、圆锥的三视图（正视、侧视、俯视）知识点02：投影与视角【高频考点精讲】1、平行投影（1）用光线照射物体，在某个平面上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在的平面叫做投影面。

（2）平行投影：由平行光线形成的投影是平行投影，例如物体在太阳光的照射下形成的影子。

2、中心投影（1）由同一点发出光线形成的投影叫做中心投影，例如物体在灯光的照射下形成的影子。

（2）中心投影光线特点：物体与投影面平行时，物体与投影是位似变换的关系。

3、视点、视角和盲区（1）观察物体时，从物体两边（上下或左右）引出的光线与人眼的夹角就是视角。

（3）盲区：视线到达不了的区域。

检测时间：90分钟试题满分：100分难度系数：0.58一．选择题（共10小题，满分20分，每小题2分）1．（2分）（2023•河南）北宋时期的汝官窑天蓝釉刻花鹅颈瓶是河南博物院九大镇院之宝之一，具有极高的历史价值、文化价值．如图所示，关于它的三视图，下列说法正确的是（）A．主视图与左视图相同B．主视图与俯视图相同C．左视图与俯视图相同D．三种视图都相同2．（2分）（2023•枣庄）榫卯是古代中国建筑、家具及其他器械的主要结构方式，是我国工艺文化精神的传承，凸出部分叫榫，凹进部分叫卯．如图是某个部件“卯”的实物图，它的主视图是（）A．B．C．D．3．（2分）（2023•辽宁）如图是由5个完全相同的小正方体搭成的几何体，这个几何体的主视图是（）A．B．C．D．4．（2分）（2023•日照）如图所示的几何体的俯视图可能是（）A．B．C．D．5．（2分）（2023•泸州）一个立体图形的三视图如图所示，则该立体图形是（）A．圆柱B．圆锥C．长方体D．三棱柱6．（2分）（2023•齐齐哈尔）如图，若几何体是由六个棱长为1的正方体组合而成的，则该几何体左视图的面积是（）A．2 B．3 C．4 D．57．（2分）（2023•襄阳）先贤孔子曾说过“鼓之舞之”，这是“鼓舞”一词最早的起源，如图是喜庆集会时击鼓瞬间的情景及鼓的立体图形，该立体图形的主视图是（）A．B．C．D．8．（2分）（2023•湖北）如图是一个立体图形的三视图，该立体图形是（）A．三棱柱B．圆柱C．三棱锥D．圆锥9．（2分）（2023•海南）如图是由5个完全相同的小正方体摆成的几何体，则这个几何体的俯视图是（）A．B．C．D．10．（2分）（2023•广州）一个几何体的三视图如图所示，则它表示的几何体可能是（）A．B．C．D．二．填空题（共10小题，满分20分，每小题2分）11．（2分）（2021•云南）如图图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图）．已知主视图和左视图是两个全等的矩形．若主视图的相邻两边长分别为2和3，俯视图是直径等于2的圆，则这个几何体的体积为．12．（2分）（2023•越秀区校级二模）如图，在平面直角坐标系中，点光源位于P（2，2）处，木杆AB两端的坐标分别为（0，1），（3，1）．则木杆AB在x轴上的影长CD为．13．（2分）（2023•新吴区二模）某几何体的三视图如图所示，已知主视图和左视图是两个全等的矩形．若主视图的相邻两边长分别为2和4，俯视图是直径等于2的圆，则这个几何体的体积为．14．（2分）（2023•齐河县模拟）一个圆锥的主视图如图所示，根据图中数据，计算这个圆锥的侧面积是．15．（2分）（2023•泰安模拟）如图是某圆锥的主视图和左视图，则该圆锥的表面积是．16．（2分）（2023•南海区校级模拟）如图是某几何体的三视图，根据图所给各边长度算出该几何体的体积是cm3．（结果保留π）17．（2分）（2022•青海）由若干个相同的小正方体构成的几何体的三视图如图所示，那么构成这个几何体的小正方体的个数是．18．（2分）（2023•祁阳县一模）已知圆锥的主视图是底边长为12cm，底边上的高为8cm的等腰三角形，则这个圆锥的侧面积是cm2．（结果保留π）19．（2分）（2023•巧家县一模）如图，这是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图）．已知主视图和左视图是两个全等的等腰三角形．若主视图的腰长5cm，俯视图是直径为6cm的圆，则这个几何体的高为cm．20．（2分）（2023•通辽）某款“不倒翁”（如图1）的主视图是图2，PA，PB分别与所在圆相切于点A，B，若该圆半径是10cm，∠P＝60°，则主视图的面积为cm2．三．解答题（共8小题，满分60分）21．（6分）（2023•未央区校级三模）李明在参观某工厂车床工作间时发现了一个工件，通过观察并画出了此工件的三视图，借助直尺测量了部分长度．如图所示，该工件的体积是多少？22．（6分）（2023•萧县一模）如图是一个几何体的三视图，其中俯视图为正三角形．（1）这个几何体的名称为；（2）求该几何体的左视图中a的值．23．（8分）（2023•东洲区模拟）（1）计算：．（2）如图是一个几何体的三视图（单位：cm）．①这个几何体的名称是；②根据图上的数据计算这个几何体的表面积（结果保留π）．24．（8分）（2023•晋州市模拟）学校食堂厨房的桌子上整齐地摆放着若干个相同规格的菜碟，每一摞菜碟的高度与菜碟的个数的关系如表所示．菜碟的个数菜碟的高度（单位：cm）1 32 3+1.83 3+3.64 3+5.4……（1）把x个菜碟放成一摞时，请直接写出这一摞菜碟的高度（用含x的式子表示）；（2）如图所示，是几摞菜碟的三视图，厨师想把它们整齐叠成一摞，求叠成一摞后的高度是多少．25．（8分）（2023•蒲城县二模）夏天到了，姗姗的妈妈买了一个防蚊罩以保护饭菜（如图1），将罩子开口朝下放在水平桌面上，其截面为抛物线形．姗姗测得罩子的直径OA为40厘米，罩子内壁的最大高度为20厘米，她以罩子左边缘点O为原点、OA所在的水平线为x轴建立平面直角坐标系（如图2）．（1）求抛物线的函数表达式；（2）某天，姗姗将一盘菜沿水平线OA（圆形盘子直径与OA重合）放置在罩子下，盘子左侧边缘离O点的水平距离为4厘米，她想在盘子右侧紧挨盘子沿水平线OA再放置高度为6厘米的一碗稀饭（碗的俯视图也是圆形，其直径与OA重合），已知盘子和碗的直径分别为20厘米、12厘米，要使罩子紧贴水平桌面，请通过计算说明：她这样放，罩子能否接触到碗？26．（8分）（2023•盐都区三模）盐城市某初级中学数学小组想探究：大楼影长对相邻大楼的影响．分成了两个实验小组，在某天下午3时，同时进行了两项实验：实验一：测量高为1.5m竹竿的影长．通过测量发现影长为1m．实验二：探究长方体的影子．如图1是该长方体在当天下午3时阳光下投影，图2是图1中长方体的俯视图．（1）该长方体的高AB＝39cm，宽BE＝22cm．①此时AB的影长BC为cm；②此时测得CE＝40cm，求tan∠BCD；（2）某小区预规划两栋一样的楼房甲、乙，朝向与“实验二”中长方体一致，俯视图如图3，相关数据如图所示，若楼高42米，请通过计算说明实验当天下午3时甲楼的影子是否落在乙楼的墙上．27．（8分）（2023•婺城区一模）如图是用10个完全相同的小立方体搭成的几何体．（1）已知该几何体的主视图如图所示，请在空白的方格中画出它的左视图和俯视图．（2）若保持主视图和俯视图不变，最多还可以再搭个小立方体．28．（8分）（2023•潍坊三模）【定义】从一个已知图形的外一点引两条射线分别经过该已知图形的两点，则这两条射线所成的最大角称为该点对已知图形的视角，如图①，∠APB是点P对线段AB的视角．【应用】（1）如图②，在直角坐标系中，已知点A（2，），B（2，2），C（3，），则原点O对三角形ABC的视角为；（2）如图③，在直角坐标系中，以原点O，半径为2画圆O1，以原点O，半径为4画圆O2，证明：圆O2上任意一点P对圆O1的视角是定值；【拓展应用】（3）很多摄影爱好者喜欢在天桥上对城市的标志性建筑拍照，如图④．现在有一条笔直的天桥，标志性建筑外延呈正方形，摄影师想在天桥上找到对建筑视角为45°的位置拍摄．现以建筑的中心为原点建立如图⑤的坐标系，此时天桥所在的直线的表达式为x＝﹣5，正方形建筑的边长为4，请直接写出直线上满足条件的位置坐标．。

投影与视图知识梳理【知识网络】【考点梳理】一、投影1．投影用光线照射物体，在某个平面上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在平面叫做投影面．2．平行投影和中心投影由平行光线形成的投影是平行投影；由同一点(点光源)发出的光线形成的投影叫做中心投影．（1）平行投影：平行光线照射形成的投影（如太阳光线）。

当平行光线垂直投影面时叫正投影。

投影三视图都是正投影。

（2）中心投影：一点出发的光线形成的投影（如手电筒，路灯，台灯）3．正投影投影线垂直投影面产生的投影叫做正投影．要点诠释：正投影是平行投影的一种．二、物体的三视图1．物体的视图当我们从某一角度观察一个物体时，所看到的图象叫做物体的视图．我们用三个互相垂直的平面作为投影面，其中正对我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．要点诠释：三视图就是我们从三个方向看物体所得到的3个图象．2．画三视图的要求(1)位置的规定：主视图下方是俯视图，主视图右边是左视图．(2)长度的规定：长对正，高平齐，宽相等．画图时，看得见的轮廓线画成实线，看不见的轮廓线画成虚线。

三个图的位置展示：要点诠释：主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽．（1）主视图：三视图（2）左视图：（3）俯视图：投影与视图专题练习类型一：平行投影1.有两根木棒AB、CD在同一平面上竖着，其中AB这根木棒在太阳光下的影子BE如图（1）所示，则CD这根木棒的影子DF应如何画?2.如图所示，某居民小区内A、B两楼之间的距离MN=30米，两楼的高都是20米，A楼在B楼正南，B 楼窗户朝南.B楼内一楼住户的窗台离小区地面的距离DN=2米，窗户高CD=1.8米.当正午时刻太阳光线与地面成30°角时，A楼的影子是否影响B楼的一楼住户采光？若影响，挡住该住户窗户多高？若不影响，请说明理由.（参考数据：2≈1.414，3≈1.732，5≈2.236）3.如图所示，在一天的某一时刻，李明同学站在旗杆附近某一位置，其头部的影子正好落在旗杆脚处，那么你能在图中画出此时的太阳光线及旗杆的影子吗？4.已知，如图所示，AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻AB在阳光下的投影BC=3m. （1）请你在图中画出此时DE在阳光下的投影.（2）在测量AB的投影时，同时测量出DE在阳光下时投影长为6m.请你计算DE的长.类型二：中心投影1.如图所示，小明在广场上乘凉，图中线段AB表示站在广场上的小明，线段PO表示直立在广场上的灯杆，点P表示照明灯.（1）请你在图中画出小明在照明灯P照射下的影子.（2）如果灯杆高PO=12m，小明身高AB=1.6m，小明与灯杆的距离BO=13m，请求出小明影子的长度.2.确定图中路灯灯泡所在的位置。

2024中考数学一轮复习核心知识点精讲—投影与视图1.掌握平行投影和中心投影的区别和性质；2.根据简单几何体或简单组合几何体判断其三视图；3.掌握立体图形的展开与折叠。

考点1：投影1．投影：在光线的照射下，空间中的物体落在平面内的影子能够反映出该物体的形状和大小，这种现象叫做投影现象．影子所在的平面称为投影面．2．平行投影、中心投影、正投影（1）中心投影：在点光源下形成的物体的投影叫做中心投影，点光源叫做投影中心．【注意】灯光下的影子为中心投影，影子在物体背对光的一侧．等高的物体垂直于地面放置时，在灯光下，离点光源近的物体的影子短，离点光源远的物体的影子长．（2）平行投影：投射线相互平行的投影称为平行投影．【注意】阳光下的影子为平行投影，在平行投影下，同一时刻两物体的影子在同一方向上，并且物高与影长成正比．考点2:视图1．视图：由于可以用视线代替投影线，所以物体的正投影通常也称为物体的视图．2．三视图：1）主视图：从正面看得到的视图叫做主视图．2）左视图：从左面看得到的视图叫做左视图．3）俯视图：从上面看得到的视图叫做俯视图．【注意】在三种视图中，主视图反映物体的长和高，左视图反映了物体的宽和高，俯视图反映了物体的长和宽．3．三视图的画法1）画三视图要注意三要素：主视图与俯视图长度相等；主视图与左视图高度相等；左视图与俯视图宽度相等．简记为“主俯长对正，主左高平齐，左俯宽相等”．2）注意实线与虚线的区别：能看到的线用实线，看不到的线用虚线．【题型1：平行投影与中心投影】【典例1】（2021•绍兴）如图，树AB在路灯O的照射下形成投影AC，已知路灯高PO＝5m，树影AC＝3m，树AB与路灯O的水平距离AP＝4.5m，则树的高度AB长是（）A．2m B．3m C．m D．m【答案】A【解答】解：∵AB∥OP，∴△CAB∽△CPO，∴，∴，∴AB＝2（m），故选：A．【变式1-1】（2021•南京）如图，正方形纸板的一条对角线垂直于地面，纸板上方的灯（看作一个点）与这条对角线所确定的平面垂直于纸板．在灯光照射下，正方形纸板在地面上形成的影子的形状可以是（）A．B．C．D．【答案】D【解答】解：根据正方形纸板的一条对角线垂直于地面，纸板上方的灯（看作一个点）与这条对角线所确定的平面垂直于纸板，灯在纸板上方，∴上面两条边离点光源近，在同一投影面上的影子就长于下方离点光源远的两条边，∴上方投影比下方投影要长，故选：D．【变式1-2】（2020•贵阳）下列四幅图中，能表示两棵树在同一时刻太阳光下的影子的图是（）A．B．C．D．【答案】C【解答】解：A、两棵小树的影子的方向相反，不可能为同一时刻阳光下影子，所以A选项错误；B、两棵小树的影子的方向相反，不可能为同一时刻阳光下影子，所以B选项错误；C、在同一时刻阳光下，树高与影子成正比，所以C选项正确．D、图中树高与影子成反比，而在同一时刻阳光下，树高与影子成正比，所以D选项错误；故选：C．【题型2：三视图】【典例2】（2023•德州）如图所示几何体的俯视图为（）A．B．C．D．【答案】C【解答】解：从上面看，是一个矩形，矩形的两边与矩形内部的圆相切．故选：C．【变式2-1】（2023•沈阳）如图是由5个相同的小立方块搭成的几何体，这个几何体的主视图是（）A．B．C．D．【答案】A【解答】解：此几何体的主视图从左往右分3列，小正方形的个数分别是1，2，1．故选：A．【变式2-2】（2023•枣庄）榫卯是古代中国建筑、家具及其他器械的主要结构方式，是我国工艺文化精神的传承，凸出部分叫榫，凹进部分叫卯．如图是某个部件“卯”的实物图，它的主视图是（）A．B．C．D．【答案】C【解答】解：如图所示的几何体的主视图如下：．故选：C．【变式2-3】（2023•青岛）一个正方体截去四分之一，得到如图所示的几何体，其左视图是（）A．B．C．D．【答案】D【解答】解：A、选项不符合三种视图，不符合题意；B、选项是主视图，不符合题意；C、选项是右视图，不符合题意；D、选项是左视图，符合题意；故选：D．【变式2-4】（2023•金华）某物体如图所示，其俯视图是（）A．B．C．D．【答案】B【解答】解：该物体的俯视图是：B．故选：B．【题型3：由三视图还原几何体】【典例3】（2023•淮安）如图是一个几何体的三视图，则该几何体的侧面积是（）A．12πB．15πC．18πD．24π【答案】B【解答】解：由三视图可知此几何体为圆锥，∵d＝6，h＝4，∴圆锥的母线长为＝5，∴圆锥的侧面积为：×6π×5＝15π，故选：B．【典例3-1】（2023•河北）如图1，一个2×2的平台上已经放了一个棱长为1的正方体，要得到一个几何体，其主视图和左视图如图2，平台上至少还需再放这样的正方体（）A．1个B．2个C．3个D．4个【答案】B【解答】解：平台上至少还需再放这样的正方体2个，故选：B．【变式3-2】（2023•呼和浩特）如图是某几何体的三视图，则这个几何体是（）A．B．C．D．【答案】C【解答】解：根据主视图可知，这个组合体是上、下两个部分组成且上下两个部分的高度相当，上面是长方形，可能是圆柱体或长方体，由左视图可知，上下两个部分的宽度相等，且高度相当，由俯视图可知，上面是圆柱体，下面是长方体，综上所述，这个组合体上面是圆柱体，下面是长方体，且宽度相等，高度相当，所以选项C中的组合体符合题意，故选：C．【变式3-3】（2023•湖北）如图是一个立体图形的三视图，该立体图形是（）A．三棱柱B．圆柱C．三棱锥D．圆锥【答案】D【解答】解：根据三视图的知识，正视图和左视图都为一个三角形，而俯视图为一个圆，故可得出这个图形为一个圆锥．故选：D．一．选择题（共8小题）1．用3个同样的小正方体摆出的几何体，从正面看到的形状图如图所示，则这个几何体可能是（）A．B．C．D．【答案】A【解答】解：A．从正面看到，底层是两个小正方形，上层的右边是一个小正方形，故本选项符合题意；B．从正面看到，是一行两个相邻的小正方形，故本选项不符合题意；C．从正面看到，底层是两个小正方形，上层的左边是一个小正方形，故本选项不符合题意；D．从正面看到，是一行两个相邻的小正方形，故本选项不符合题意．故选：A．2．下列四个几何体中，从正面看和从上面看都是圆的是（）A．B．C．D．【答案】D【解答】解：A、圆柱的主视图是矩形、俯视图是圆，不符合题意；B、圆台主视图是等腰梯形，俯视图是圆环，不符合题意；C、圆锥主视图是等腰三角形，俯视图是圆和圆中间一点，不符合题意；D、球的主视图、俯视图都是圆，符合题意．故选：D．3．从正面、左面、上面观察某个立体图形，得到如图所示的平面图形，那么这个立体图形是（）A．B．C．D．【答案】C【解答】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个三角形，∴此几何体为三棱柱．故选：C．4．日晷是我国古代利用日影测定时刻的一种计时仪器，它由“晷面”和“晷针”组成．当太阳光照在日晷上时，晷针的影子就会投向晷面．随着时间的推移，晷针的影子在晷面上慢慢地移动，以此来显示时刻．则晷针在晷面上形成的投影是（）A．中心投影B．平行投影C．既是平行投影又是中心投影D．不能确定【答案】B【解答】解：晷针在晷面上形成的投影是平行投影．故选：B．5．下列四幅图形中，表示两棵小树在同一时刻同一地点阳光下的影子的图形可能是（）A．B．C．D．【答案】A【解答】解：两棵小树在同一时刻同一地点阳光下的影子的方向应该一致，树高与影长的比相等，所以A选项满足条件．故选：A．6．如图，在一间黑屋子的地面A处有一盏探照灯，当人从灯向墙运动时，他在墙上的影子的大小变化情况是（）A．变大B．变小C．不变D．不能确定【答案】B【解答】解：如图所示：当人从灯向墙运动时，他在墙上的影子的大小变化情况是变小．故选：B．7．如图是小红在一天中四个时刻看到的一棵树的影子的图，请你将它们按时间先后顺序进行排列（）A．①②③④B．①③④②C．②①④③D．④②①③【答案】D【解答】解：西为④，西北为②，东北为①，东为③，故其按时间的先后顺序为：④②①③．故选：D．8．如图，阳光从教室的窗户射入室内，窗户框AB在地面上的影长DE＝1.8m，窗户下檐到地面的距离BC ＝1m，EC＝1.2m，那么窗户的高AB为（）A．1.5m B．1.6m C．1.86m D．2.16m【答案】A【解答】解：∵BE∥AD，∴△BCE∽△ACD，∴即＝且BC＝1，DE＝1.8，EC＝1.2∴＝∴1.2AB＝1.8，∴AB＝1.5m．故选：A．二．填空题（共1小题）9．一天下午，小红先参加了校运动会女子200m比赛，然后又参加了女子400m比赛，摄影师在同位置拍摄了她参加这两场比赛的照片，如图所示，则小红参加200m比赛的照片是图2．（填“图1”或“图2”）【答案】图2．【解答】解：图1中的人的影子比较长，所以图1中反映的时间比图2中反映的时间要晚，所以小红参加200m比赛的照片为图2．故答案为图2．三．解答题（共1小题）10．如图，是由若干个完全相同的小正方体组成的一个几何体．从正面、左面、上面观察该几何体，在方格图中画出你所看到的几何体的形状图．（用阴影表示）【答案】见解答．【解答】解：如图所示．一．选择题（共7小题）1．如图是一个正六棱柱的主视图和左视图，则图中a的值为（）A．B．4C．2D．【答案】D【解答】解：正六棱柱的底面如图所示，过点A作AH⊥BC于H．由题意得，2AH+BD＝4，∵∠BAC＝120°，AC＝AB，∴∠CAH＝∠BAH＝60°，∴∠ABH＝30°，∴AB＝2AH，∴4AH＝4，∴AH＝1，∴BH＝AH＝，∴a的值为，故选：D．2．如图所示的是由两个长方体组成的几何体，这两个长方体的底面都是正方形，则该几何体的俯视图是（）A．B．C．D．【答案】C【解答】解：该几何体的俯视图是．故选：C．3．如图所示是一个由若干个相同的正方体组成的几何体的主视图和左视图，则组成这个几何体的小正方体的个数最少是（）A．5个B．6个C．11个D．13个【答案】A【解答】解：底层正方体最少的个数应是3个，第二层正方体最少的个数应该是2个，因此这个几何体最少有5个小正方体组成，故选：A．4．如图，是圆桌正上方的灯泡O发出的光线照射桌面后，在地面上形成阴影（圆形）的示意图．已知桌面的直径为1.6m，桌面距离地面1m，若灯泡O距离地面3m，则地面上阴影部分的面积为（）A．0.64πm2B．2.56πm2C．1.44πm2D．5.76πm2【答案】C【解答】解：如图设C，D分别是桌面和其地面影子的圆心，CB∥AD，∴△OBC∽△OAD∴＝，而OD＝3，CD＝1，∴OC＝OD﹣CD＝3﹣1＝2，BC＝×1.6＝0.8，∴＝，∴AD＝1.2，＝π×1.22＝1.44πm2，∴S⊙D即地面上阴影部分的面积为1.44πm2．故选：C．5．如图，上下底面为全等的正六边形礼盒，其主视图与左视图均由矩形构成，主视图中大矩形边长如图所示，左视图中包含两全等的矩形，如果用彩色胶带如图包扎礼盒，所需胶带长度至少为（）A．320cm B．395.2cm C．297.9cm D．480cm【答案】C【解答】解：根据题意，作出实际图形的上底，如图：AC，CD是上底面的两边．则AC＝40÷2＝20（cm），∠ACD＝120°，作CB⊥AD于点B，那么AB＝AC×sin60°＝10（cm），所以AD＝2AB＝20（cm），胶带的长至少＝20×6+15×6≈297.8（cm）．所以至少需要297.9cm的胶带故选：C．6．一个几何体的三视图如图所示，则这个几何体是（）A．B．C．D．【答案】D【解答】解：根据主视图和左视图为矩形可判断出该几何体是柱体，根据俯视图是两个矩形可判断出该几何体为．故选：D．7．一个物体的三视图如图所示，其中主视图和左视图是全等的等边三角形，俯视图是圆，根据图中所示数据，可求这个物体的表面积为（）A．9πB．6πC．3πD．（3+）π【答案】A【解答】解：由三视图可知：该几何体是一个圆锥，其轴截面是一个高为3的正三角形．∴正三角形的边长＝＝2，∴圆锥的底面圆半径是，母线长是2，∴底面周长为2π∴侧面积为×2π×2＝6π，∵底面积为πr2＝3π，∴这个物体的表面积是9π．故选：A．二．填空题（共3小题）8．如图，在平面直角坐标系中，点光源位于P（4，4）处，木杆AB两端的坐标分别为（0，2），（6，2）．则木杆AB在x轴上的影长CD为12．【答案】见试题解答内容【解答】解：过P作PE⊥x轴于E，交AB于M，如图，∵P（4，4），A（0，2），B（6，2）．∴PM＝2，PE＝4，AB＝6，∵AB∥CD，∴＝．∴＝，∴CD＝12，故答案为：12．9．如图，在直角坐标系中，点P（3，2）是一个点光源．木杆AB两端的坐标分别为（2，1），（5，1）．则木杆AB在x轴上的投影长为6．【答案】6．【解答】解：如图，延长PAPB交x轴分别于点A′、点B′，过点P作PN⊥x轴，交AB于点M，垂足为N，∵点A（2，1），点B（5，1），∴AB＝|2﹣5|＝3，AB∥x轴，∴PN⊥AB，又∵点P（3，2），∴PN＝2，PM＝MN＝1，∵AB∥x轴，∴△PAB∽△PA′B′，∴＝＝，∴A′B′＝2AB＝6，即AB在x轴上的影长为6，故答案为：6．10．航拍器拍出的照片会给我们视觉上带来震撼的体验，越来越受追捧．如图，航拍器在空中拍摄地面的区域是一个圆，且拍摄视角α固定：（1）现某型号航拍器飞行高度为36m，测得可拍摄区域半径为48m．若要使拍摄区域面积为现在的2倍，则该航拍器还要升高（36﹣36）m；（2）航拍器由遥控器控制，与（1）中同型号的航拍器最远飞行距离为距遥控器2000m，则该航拍器可拍摄区域的最大半径为m．（忽略遥控器所在高度）【答案】见试题解答内容【解答】解：（1）由题意：tan＝＝，∵拍摄区域面积为现在的2倍，∴可拍摄区域半径为48m，设航拍器飞行高度为hm，则有tan＝＝，∴h＝36，该航拍器还要升高（36﹣36）m，故答案为（36﹣36）．（2）如图，由题意航拍器在以O为圆心，2000m为半径的圆上运动．航拍器可拍摄区域的最大直径为EE′，此时PE⊥OP，PE′⊥OP′，则有＝，∴OE＝（m），故答案为．三．解答题（共1小题）11．李明在参观某工厂车床工作间时发现了一个工件，通过观察并画出了此工件的三视图，借助直尺测量了部分长度．如图所示，该工件的体积是多少？【答案】17πcm3．【解答】解：根据三视图可知该几何体是两个圆柱体叠加在一起，底面直径分别是2cm和4cm，高分别是4cm和1cm，∴体积为：4π×22+π×12×1＝17π（cm3）．答：该工件的体积是17πcm3．1．（2023•大庆）一个长方体被截去一部分后，得到的几何体如图水平放置，其俯视图是（）A．B．C．D．【答案】A【解答】解：从上面看，是一个矩形．故选：A．2．（2023•广州）一个几何体的三视图如图所示，则它表示的几何体可能是（）A．B．C．D．【答案】D【解答】解：由主视图和左视图可以得到该几何体是圆柱和小圆锥的复合体，由俯视图可以得到小圆锥的底面和圆柱的底面完全重合．故选：D．3．（2023•陕西）陕西饮食文化源远流长，“老碗面”是陕西地方特色美食之一．图②是从正面看到的一个“老碗”（图①）的形状示意图．是⊙O的一部分，D是的中点，连接OD，与弦AB交于点C，连接OA，OB．已知AB＝24cm，碗深CD＝8cm，则⊙O的半径OA为（）A．13cm B．16cm C．17cm D．26cm【答案】A【解答】解：∵是⊙O的一部分，D是的中点，AB＝24cm，∴OD⊥AB，AC＝BC＝AB＝12cm．设⊙O的半径OA为R cm，则OC＝OD﹣CD＝（R﹣8）cm．在Rt△OAC中，∵∠OCA＝90°，∴OA2＝AC2+OC2，∴R2＝122+（R﹣8）2，∴R＝13，即⊙O的半径OA为13cm．故选：A．4．（2023•牡丹江）由若干个完全相同的小正方体搭成的几何体的主视图和左视图如图所示，则搭成该几何体所用的小正方体的个数最多是（）A．6B．7C．8D．9【答案】B【解答】解：根据主视图和左视图可得：这个几何体有2层，3列，最底层最多有3×2＝6个正方体，第二层有1个正方体，则搭成这个几何体的小正方体的个数最多是6+1＝7个；5．（2023•贵州）如图所示的几何体，从正面看，得到的平面图形是（）A．B．C．D．【答案】A【解答】解：从正面看到的平面图形为等腰梯形．故选：A．6．（2023•自贡）如图中六棱柱的左视图是（）A．B．C．D．【答案】A【解答】解：由题可得，六棱柱的左视图是两个相邻的长相等的长方形，如图：．7．（2021•毕节市）学习投影后，小华利用灯光下自己的影子长度来测量一路灯的高度．如图，身高1.7m的小明从路灯灯泡A的正下方点B处，沿着平直的道路走8m到达点D处，测得影子DE长是2m，则路灯灯泡A离地面的高度AB为8.5m．【答案】见试题解答内容【解答】解：∵AB⊥BE，CD⊥BE，∴AB∥CD，∴△ECD∽△EAB，∴＝，∴＝，解得：AB＝8.5，答：路灯灯泡A离地面的高度AB为8.5米，故答案为：8.5．8．（2022•杭州）某项目学习小组为了测量直立在水平地面上的旗杆AB的高度，把标杆DE直立在同一水平地面上（如图）．同一时刻测得旗杆和标杆在太阳光下的影长分别是BC＝8.72m，EF＝2.18m．已知B，C，E，F在同一直线上，AB⊥BC，DE⊥EF，DE＝2.47m，则AB＝9.88m．【答案】9.88．【解答】解：∵同一时刻测得旗杆和标杆在太阳光下的影长分别是BC＝8.72m，EF＝2.18m．∴AC∥DF，∴∠ACB＝∠DFE，∵AB⊥BC，DE⊥EF，∴∠ABC＝∠DEF＝90°，∴Rt△ABC∽Rt△DEF，∴，即，解得AB＝9.88，∴旗杆的高度为9.88m．故答案为：9.88．9．（2022•徐州）如图，公园内有一个垂直于地面的立柱AB，其旁边有一个坡面CQ，坡角∠QCN＝30°．在阳光下，小明观察到AB在地面上的影长为120cm，在坡面上的影长为180cm．同一时刻，小明测得直立于地面长60cm的木杆的影长为90cm（其影子完全落在地面上）．求立柱AB的高度．【答案】（170+60）cm．【解答】解：延长AD交BN于点E，过点D作DF⊥BN于点F，在Rt△CDF中，∠CFD＝90°，∠DCF＝30°，则DF＝CD＝90（cm），CF＝CD•cos∠DCF＝180×＝90（cm），由题意得：＝，即＝，解得：EF＝135，∴BE＝BC+CF+EF＝（255+90）cm，则＝，解得：AB＝170+60，答：立柱AB的高度为（170+60）cm．。

第二十九章投影与视图
知识点1投影
1．平行投影：由平行光线形成的投影叫做平行投影．
2．中心投影：由同一点(点光源)发出的光线形成的投影叫做中心投影．
3．正投影：投影线垂直于投影面产生的投影叫做正投影，正投影是一种特殊的平行投影．
知识点2三视图
三视图主视图在正面内得到的由前向后观察物体的视图,叫做主视图.左视图在侧面内得到的由左向右观察物体的视图,叫做左视图.俯视图在水平面内得到的由上向下观察物体的视图,叫做俯视图.
三视图的画法(1)主视图与俯视图的长对正,主视图与左视图高平齐,左视图与俯视图的宽相等:
(2)在画图时,看得见的轮廓线画成实线,看不见的轮廓线画成虚线.
附：常见几何体的三视图
续表
知识点3立体图形的展开和折叠
1．常见几何体的展开图：
(1)正方体的展开图：
①“1－4－1”型
②“2－3－1”型
③“2－2－2”及“3－3”型
(2)圆柱、圆锥、三棱柱的展开图：
2．立体图形上两点之间的最短距离的求法：
将立体图形展开转化为平面图形或将曲面转化为平面图形，然后运用“两点之
间，线段最短”结合勾股定理求解．
蚂蚁要吃到蜂蜜的最短路线长是圆柱的侧面展开图中线段AB的长度．。

投影与视图知识点总结知识点一：中心投影有关概念1.投影现象：物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象，影子所在的平面称为投影面。
