第29章投影与三视图一、目标与要求1.会从投影的角度理解视图的概念2.会画简单几何体的三视图3.通过观察探究等活动使学生知道物体的三视图与正投影的相互关系及三视图中位置关系、大小关系4.明确正投影与三视图的关系5.经历探索简单立体图形的三视图的画法，能识别物体的三视图6.培养动手实践能力，发展空间想象能力。
二、知识框架四、重点、难点重点：从投影的角度加深对三视图的理解和会画简单的三视图，能够做出简单立体图形的三视图的画法。
难点：对三视图概念理解的升华及正确画出三棱柱的三视图，三视图中三个位置关系的理解。
四、中考所占分数及题型分布本章在中考中会出1道选择或者填空，也有可能不出。
在简答题中会在几何题中穿插应用，本章约占3-5分。
第29章 投影与三视图29.1 投影1.投影：用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在的平面叫做投影面。
2.平行投影：有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线。
由平行光线形成的投影是平行投影.3.中心投影：由同一点（点光源发出的光线）形成的投影叫做中心投影。
4.正投影：投影线垂直于投影面产生的投影叫做正投影。
例.把一根直的细铁丝(记为线段AB)放在三个不同位置：(1)铁丝平行于投影面；(2)铁丝倾斜于投影面；(3)铁丝垂直于投影面(铁丝不一定要与投影面有公共点).三种情形下铁丝的正投影各是什么形状？通过观察、测量可知：(1)当线段AB 平行于投影面P 时，它的正投影是线段11A B ，线段与它的投影的大小关系为11AB A B =；(2)当线段AB 倾斜于投影面P 时，它的正投影是线段22A B ，线段与它的投影的大小关系为22AB A B =；(3)当线段AB 垂直于投影面P 时，它的正投影是一个点3A .例.把一正方形硬纸板P （记正方形ABCD ）放在三个不同位置：（1）纸板平行于投影面；（2）纸板倾斜于投影面；（3）纸板垂直于投影面。

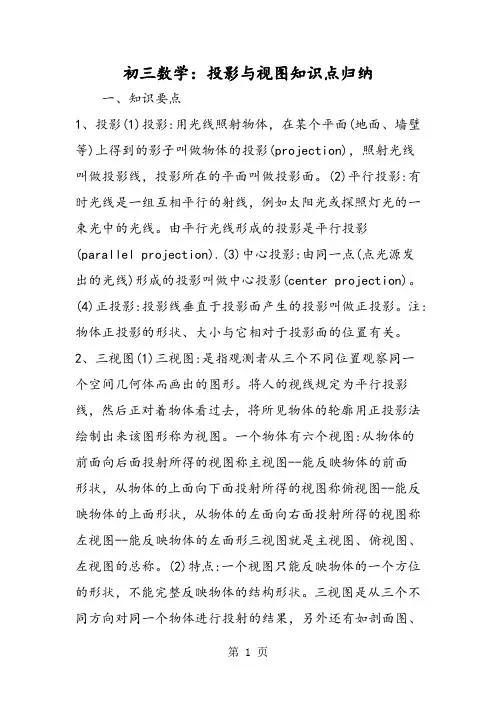

初三数学：投影与视图知识点归纳一、知识要点1、投影(1)投影:用光线照射物体，在某个平面(地面、墙壁等)上得到的影子叫做物体的投影(projection)，照射光线叫做投影线，投影所在的平面叫做投影面。
(2)平行投影:有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线。
由平行光线形成的投影是平行投影(parallel projection).(3)中心投影:由同一点(点光源发出的光线)形成的投影叫做中心投影(center projection)。
(4)正投影:投影线垂直于投影面产生的投影叫做正投影。
注:物体正投影的形状、大小与它相对于投影面的位置有关。
2、三视图(1)三视图:是指观测者从三个不同位置观察同一个空间几何体而画出的图形。
将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。
一个物体有六个视图:从物体的前面向后面投射所得的视图称主视图--能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图--能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图--能反映物体的左面形三视图就是主视图、俯视图、左视图的总称。
(2)特点:一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从加速度学习网我的学习也要加速三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
二、经验之谈:多读两遍吧!有兴趣的同学可以多画图观察。
2024九年级春季数学下册听课笔记：第二十九章投影与视图-投影教师行为导入（1.1）•生活实例引入：教师手持一个手电筒，打开灯光照射在教室的墙壁上，形成一个光斑，并引导学生观察这一现象。
提问：“同学们，你们看到这个光斑是怎么形成的吗？它与我们今天要学习的‘投影’有什么关系呢？”通过这一直观展示，激发学生的兴趣，自然引入投影的概念。
•明确目标：简要介绍本节课的学习目标，即理解投影的基本概念、分类（平行投影与中心投影）以及它们在日常生活中的应用。
教学过程（1.2）•概念讲解：•定义阐述：教师详细解释投影的定义，即光线照射物体，在不透明物体背光面的空间或平面上形成的影子。
•分类介绍：区分平行投影与中心投影，利用图示或实物演示说明两者的区别。
平行投影是光线相互平行形成的投影，如太阳光下的影子；中心投影则是所有光线从一个点（光源）出发形成的投影，如手电筒、灯泡等光源产生的影子。
•实例分析：•生活实例：教师列举几个生活中的投影实例，如树木在阳光下的影子、电影放映时的画面等，帮助学生理解投影在日常生活中的应用。
•数学应用：介绍投影在数学中的应用，如利用投影解决几何问题、绘制图形等。
•实验探究：•分组实验：将学生分成小组，每组发放手电筒、不同形状的物体（如球体、长方体等）和一张白纸。
要求学生动手实验，观察并记录不同物体在不同光源下的投影形状。
•讨论交流：实验结束后，各小组分享实验结果，讨论影响投影形状的因素（如光源位置、物体形状等）。
•理论提升：•性质讲解：基于实验结果，教师总结投影的一些基本性质，如平行投影下直线投影仍为直线，平行线段投影长度之比等于它们本身长度之比等。
•问题解决：引导学生利用投影的性质解决一些简单的数学问题，如计算物体在特定光源下的投影长度。
板书设计（提纲式）复制代码作业布置•完成课后习题中关于投影的题目，要求理解并应用投影的基本概念和性质。
•观察并记录一天中不同时间段（如早晨、中午、傍晚）同一物体在阳光下的投影变化，并尝试解释原因。
【人教版】初中数学九年级知识点总结：29投影与视图
【编者按】本章中我们将了解投影的基础知识，并借助投影的原理认识视图，然后进一步讨论：如何由立体图画出三视图，如何由三视图想象出立体图。
通过本章学习，要求学生经历实践探索，了解投影、投影面、平行投影和中心投影的概念；会画事物的三视图，学会关注生活中有关投影的数学问题，提高数学的应用意识。
一、目标与要求
通过本章知识点的归纳总结，同学们应该熟练掌握以下内容。
1.会从投影的角度理解视图的概念
2.会画简单几何体的三视图
3.通过观察探究等活动使学生知道物体的三视图与正投影的相互关系及三视图中位置关系、大小关系
4.明确正投影与三视图的关系
5.经历探索简单立体图形的三视图的画法，能识别物体的三视图
6.培养动手实践能力，发展空间想象能力。
二、知识框架
三、重点、难点
重点：从投影的角度加深对三视图的理解和会画简单的三视图，能够做出简单立体图形的三视图的画法。
难点：对三视图概念理解的升华及正确画出三棱柱的三视图，三视图中三个位置关系的理解。
四、知识点、概念总结
1.投影：从初中数学的角度来说，一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在的平面叫做投影面。
平行投影：有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线。
由平行光线形成的投影。
中心投影：由同一点（点光源发出的光线）形成的投影。
平行投影与中心投影的区别与联系：
区别联系
光线物体与投影面平行
时的投影
平行投影平行的投
射线
全等都是物体在
光线的照射下，在
某个平面内形成
的影子。
(即都是
投影)
中心投影从一点出
发的投射
线
放大(位似变换)
正投影：投影线垂直于投影面产生的投影。
物体正投影的形状、大小与它相对于投影面的位置和角度有关。
斜投影：投影线不平行于投影面产生的投影。
2.三视图：三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。
视图：将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。
一个物体有六个视图：从物体的前面向后面投射所得的
视图称主视图——能反映物体的前面形状。
从物体的上面向下面投射所得的视图称俯视图——能反
映物体的上面形状。
从物体的左面向右面投射所得的视图称左视图——能反
映物体的左面形状。
还有其它三个视图不是很常用。
三视图就是主视图、俯视图、左视图的总称。
3. 投影规则：主俯长对正、主左高平齐、俯左宽相等
即：
主视图和俯视图的长要相等
主视图和左视图的高要相等
左视图和俯视图的宽要相等。
在许多情况下，只用一个投影不加任何注解，是不能完整清晰地表达和确定形体的形状和结构的。
如图所示，三个形体在同一个方向的投影完全相同，但三个形体的空间结构却不相同。
可见只用一个方向的投影来表达形体形状是不行的。
一般必须将形体向几个方向投影，才能完整清晰地表达出形体的形状和结构。
一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
4. 三视图-画法：在画组合体三视图之前，首先运用形体分析法把组合体分解为若干个形体，确定它们的组合形式，判断形体间邻接表面是否处于共面、相切和相交的特殊位置；然后逐个画出形体的三视图；最后对组合体中的垂直面、一般位置面、邻接表面处于共面、相切或相交位置的面、线进行投影分析。
当组合体中出现不完整形体、组合柱或复合形体相贯时，可用恢复原形法进行分析。
（1）进行形体分析
把组合体分解为若干形体，并确定它们的组合形式，以及相邻表面间的相互位置，
（2）确定主视图
三视图中，主视图是最主要的视图。
a.确定放置位置
要确定主视投影方向，首先解决放置问题。
选择组合体的放置位置以自然平稳为原则。
并使组合体的表面相对于投影面尽可能多地处于平行或垂直的位置。
b.确定主视投影方向
选最能反映组合体的形体特征及各个基本体之间的相互位置，并能减少俯、左视图上虚线的那个方向，作为主视图投影方向。
图9-10(a)中箭头所指的方向，即为选定的主视图投影方向。
（3）选比例，定图幅
画图时，尽量选用1:1的比例。
这样既便于直接估量组合体的大小，也便于画图。
按选定的比例，根据组合体长、宽、高预测出三个视图所占的面积，并在视图之间留出标注尺寸的位置和适当的间距，据此选用合适的标准图幅。
（4）布图、画基准线
先固定图纸，然后，画出各视图的基准线。
每个视图在图纸上的具体位置就
确定了。
基准线是指画图时测量尺寸的基准，每个视图需要确定两个方向的基准线。
一般常用对称中心线，轴线和较大的平面作为基准线，
逐个画出各形体的三视图
（5）画法
根据各形体的投影规律，逐个画出形体的三视图。
画形体的顺序：一般先实（实形体）后空（挖去的形体）；先大（大形体）后小（小形体）；先画轮廓，后画细节。
画每个形体时，要三个视图联系起来画，并从反映形体特征的视图画起，再按投影规律画出其他两个视图。
对称图形、半圆和大于半圆的圆弧要画出对称中心线，回转体一定要画出轴线。
对称中心线和轴线用细点划线画出。
（参考教材：初中数学九年级人教版）。
