空心轴磁粉制动器的优越性能
天机传动的空心轴磁粉制动器可称之为空心轴磁粉刹车器，其与磁粉制动器（单轴型）的工作原理是一致的，只是两者在构造与设计方面略有差异。

空心轴磁粉制动器分为内壳旋转型中空轴磁粉制动器与外壳旋转型中空轴磁粉制动器两种类型，与其同类的产品空心轴磁粉离合器也是分为空心轴内壳旋转磁粉制动器与空心轴外壳旋转磁粉制动器两种。

1、空心轴外壳旋转磁粉制动器：其散热方式为自然冷却式，旋转外壳以提高散热性能，空心轴联结、止口支撑，是自然冷却产品中性能
较高的产品，可以满足更高端的需求。

2、空心轴内壳旋转磁粉制动器：采用进口轴承、磁粉等，可大大提高制动器的线性度，在电线电缆设备行业的高速押出机、绝缘生产线等等设备中得到广泛应用。

空心轴磁粉制动器分为内壳旋转型中空轴磁粉制动器与外壳旋转型中空轴磁粉制动器两种类型，与其同类的产品空心轴磁粉离合器也是分为内壳旋转型与外壳旋转型两种。

3、
下面我们来谈谈关于天机传动的空心轴式磁粉制动器的产品特点：
1、可以轻松进行大范围的控制，散热性能高。

2、可以达到连续滑动运转。

3、可以得到安定的扭力。

4、无鸣叫音。

动作面的滞滑现象会发生于摩擦方式，但是在此不会出现，而且也不会发出连结音，所以运转相当安静。

5、热容量很大。

由于使用了耐热性优越的磁粉及运用了理想的冷却方法，即使是过于严酷的连续滑动运转，也可以安心使用。

由于天机传动的空心轴磁粉制动器的性能优越，因此广泛应用于造纸机械、印刷机械、化工机械、塑料机械、分切机、涂布机、橡胶机械、纺织机械、印染机械、电线电缆机械、冶金机械、压片机械以及其他有关卷取加工行业中的放卷和收卷张力控制系统。

磁粉制动器的分类及选型要素天机传动磁粉制动器的分类及选型要素介绍：按励磁线圈的供电方式，磁粉离合器、制动器有两大类产品：线圈旋转式和线圈静止式。

线圈旋转式旋转线圈的供电是经过安装在轴上的滑环进行的，由于接电方式的不可靠和线圈在高速旋转过程中有可能发生的不平衡引起震动，这种类型的产品已经很少应用，目前市场上的绝大部分产品都采用线圈静止型的。

线圈静止型产品又有外壳静止和外壳旋转二种类型。

对于外壳静止的产品，静止线圈位于转子的外部，对于外壳旋转的产品，静止线圈位于转子的内部。

根据输出转子工作面的形状不同，常用的产品有圆柱形转子、杯形转子和盘形转子之分。

圆柱形转子一般用于大中型产品，结构比较简单；杯形转子一般用于外壳旋转型产品，散热好，滑差功率较大；而盘形转子一般用于微型产品，适用于精密控制场合。

按规格可分为大型（%"""34以上）、中小型（2-5""34/和微型.#34以下/，按其冷却方式可分为自然冷却式、强迫风冷却式和水冷却式，按连接型式还可分为伸出轴型和空心轴型，按主、从动传递路线不同又可分为外壳旋转型和外壳静止型（线圈静止），按安装形式还有卧式和立式等等。

各种形式可以根据使用的需要进行组合设计，完成相应的功能，但立式和卧式安装的形式不可以交替使用。

天机传动磁粉制动器最小扭矩规格为0.5Nm，转矩规格5Nm(包括5Nm)以内的属于微型磁粉制动器，最大扭矩规格400Nm，以及6Nm、12Nm、25Nm、50Nm、100Nm、200Nm为常用规格。

磁粉制动器额定电压为DC24V，可通过张力控制器控制输出DC0~24V。

在磁粉制动器选型的时候，请根据其安装类型、额定转矩、额定电压等来进行选型，提高选型效率:1、确定磁粉制动器的型号、扭矩、类型（内旋转空心轴系列、外旋转中空轴系列、微型系列、单轴系列）等详细资料；2、扭矩的大小或者范围，单位Nm，常用扭矩范围在0.5Nm～400Nm 之间；3、订购磁粉制动器或者离合器时，应当告知我司用于何种机器以及用途，以便我司更好的为用户推荐或者建议；4、磁粉制动器、离合器试运转前,请详细阅读产品使用说明书；5、配套产品，TJ-POD磁粉制动器、TJ-POC磁粉离合器可与张力控制器、张力传感器、齿轮减速电机、气胀轴等产品配套，可需要指定配套设备请提告诉我司；6、消耗品-磁粉。

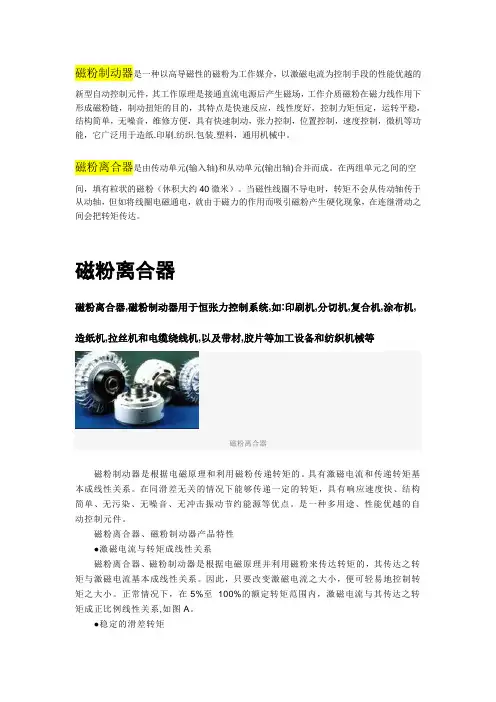

磁粉制动器和离合器磁粉制动器和离合器是利用最新的材料和制造，现代加工中心的生产和光洁的设计，让他们成为工程师在设计新设备或者改进设备的最佳选择。

可控制的平滑的扭矩，循环的扭矩和独立的扭矩变化速度，让这个技术成为电力传输和张力应用的理想选择。

各种各样的可用设计，比如C系列，Global系列，B系列和Sofstep系列，每个系列都由不同的规格来适应实际应用中的各种情况。

MAGPOWR“C”系列磁粉离合器MAGPOWR “C”系列磁粉离合器易于安装，寿命长，采用坚固的铸铁外壳且移动部件少，允许操作员自行安装离合器。

该系列磁粉离合器是一个简单，耐用的设备。

磁粉位于转子外径和驱动缸内径之间。

线圈没有电流时，粒子松散的自由散布在转子和驱动缸之间。

当线圈通上电流时，会在定子区域产生一个磁场，磁粉沿着磁场线排布，连接转子和驱动缸。

随着电流增加，磁场变强，连接也加强。

这种连接或扭矩的强度正比于线圈的电流值。

寿命长，启动/停止平稳，无声工作的特点使之适合用于循环和超载应用场合。

可供多种安装方式选择，确保您能找到适合您机器的一款离合器。

主要功能:无声工作平稳，准确，可重复的扭矩可选空气或水冷却采用铸造钢铁材料，寿命长易于安装成本效益高UL和CE认证MAGPOWR G LOBAL系列磁粉离合器扭矩平稳可控，具备可重复性且不依赖转速，这使Global系列离合器适用于多数动力传输和张力应用场合。

抛光密封表面，高温材料和坚固的结构保证了使用寿命长。

该款离合器结构紧凑，采用了安装方便的外壳。

离合器由两个旋转组件组成。

内部组件是转子，外部组件是外壳组件。

转子是扭矩输出部分，安装在机器的转轴上。

外壳组件是扭矩输入部分，由齿轮，滑轮，或连接到安装槽口的链轮驱动。

线圈组设计使该款离合器结构更紧凑，无需辅助风机就能进行高散热。

无需接头，安装底座或其他附件，Global系列离合器就可以轻松地集成到您的机器里面。

采用M（公制）系列零件，如公制的孔，键槽，紧定螺钉和安装硬件。

台湾天机电磁制动器型号查询、安装尺寸参考表如下：（仅供参考）TJ-B型干式单片电磁制动器（电磁刹车器）型号、尺寸参数如下：
TJ-B1型干式单片电磁制动器（附铝导座）型号、尺寸参数如下：
TJ-B2型干式单片电磁制动器型号、尺寸参数如下：
台湾天机电磁制动器系列具有结构紧凑、操作简便、响应灵敏、寿命长久、使用可靠等优点，广泛应用于印刷机械、包装机械、化工机械、食品机械、机床设备、冶金设备、搬运机械、造纸机械、制袋机械、输送机械、减速机等领域。

更多关于台湾天机电磁制动器产品说明请进台湾天机官网进行了解咨询，欢迎广大人士提供宝贵的建议！。

（提示：本文档由天机传动制动器离合器公司提供交流之用，转载时请备注来源-百度文库）微型磁粉离合器俗称为微小型磁粉离合器，均使用DC24V直流电压。

它是由输入轴与输出轴合并的而成的一种自动化执行元件。

采用的是具有耐热・耐磨损・耐腐蚀性的粉粒，所以具备良好的耐久性能。

一、工作原理：在两轴之间的空间填有颗粒状的磁粉，当磁粉性线圈导电时，就会产生磁力和磁粉生产硬化现象，在连续滑动之间把转矩传达，当磁性线圈不导电时，转矩不会从输入轴传达输出轴。

二、规格：国际通用标准扭矩有TJ-POC-C-0.5Nm、1Nm、2Nm、5Nm，单位也可以使用KG（注1KG约等于10Nm）。

特点：三、特点介绍：微型磁粉离合器具有可轻松进行大范围的控制、连续滑动、扭力稳定、运转安静、散热性好、使用寿命长等特点。

自然冷却微型磁粉离合器的激磁电流虽小，但却可以输出较大转矩，从而可以很方便地组成自动控制系统。

此外当激磁电流发生变化时，与之对应的磁场强度也随之同步响应，而也因此具备优越的响应速度。

当激磁电流保持不变时，其输出之转矩不受传动件与从动件之间差速（滑差转速）之影响，即静力矩与动转矩无差别。

因此自然冷却微型磁粉离合器可以非常稳定地输出恒定转矩。

此特性若应用于张力控制，则客户只须调节激磁电流之大小，便可简洁、有效、准确地达到控制卷料张力的目的。

微型磁粉离合器广泛应用于电子设备、复印机、打印机、印刷机等领域。

四、安装方法：1、准备好托架，托架的组合部分，请套入安装板并以螺丝固定；2、入力轴与出力轴的连续，必须采用弹性连轴器，并注意连轴器与入出力轴的同心度与直角度；3、安装皮带轮或者链齿轮等于入出力轴，请勿超过容许轴端荷重范围内。

(1)、最高转速为1800r/min；(2)、在运转过程中表面温度不可以超过90℃.微型磁粉离合器及微型磁粉制动器更宽广的转矩控制范围稳定的滑动转矩反应快速在从低电流领域直到超过额定电流的宽广范围内，电流和转矩是呈比例的，具有良好的转矩控制特性。

磁粉离合器制动器使用说明书瑞安市胜达控制器有限公司（原瑞安市胜达控制器厂）成立于1995年，坐落于全国三大包装机械基地之一的瑞安市。

公司始终坚持以“专业、优质、高效”为企业的经营理念。

二十多年专注于磁粉离合器、磁粉制动器、张力控制器和气胀轴等系列产品，拥有完善的质量管理体系，先进的实验验证手段，完美的产品品质追求。

公司产品结构合理、造型美观、性能优越、质量可靠。

以瑞安产业基地为依托，产品广泛配套应用于印刷机、涂布机、复合机等包装机械。

玉鸽品牌，深受广大用户好评。

一、 工作原理及应用范围磁粉离合器是传动单元（输入轴）和从动单元（输出轴）由轴承支承同心安装于壳体上，壳体（磁轭）内装有线圈，两单元之间的工作间隙填有耐磨且具有高导磁率的磁粉。

当线圈不通电时，传动单元与从动单元之间不传递力矩。

但如将线圈通电，随即在工作间隙中形成一个垂直方向的磁场，磁粉在转动瞬间沿磁通连接成链状，在两单元的工作表面之间相互作用，产生切向摩擦力，从而传递力矩。

常用于收卷。

磁粉制动器的原理与磁粉离合器相同，其中的从动单元与壳体相连固定，故无输出轴，常用于放卷。

由于以上特点，现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金以及其他有关卷取加工行业中的放卷和收卷张力控制。

另外，磁粉离合器还可用于缓冲启动、过载保护、调速等。

磁粉制动器还经常被用于传动机械的测功加载和制动等。

二、 型号规格及结构双轴系列磁粉离合器结构图F L100A- 1 S附加功能：S 水冷型，F 强制风冷型，自然冷却不标注A-1伸出轴式，A-4伸出轴同侧K-3孔式，B-1孔式。

公称转矩：6,12,25,50,100,200,400，N.mF 磁粉 L 离合器，Z 制动器。

孔式系列磁粉离合器结构图单轴系列磁粉离合器结构图单轴系列磁粉制动器结构图孔式系列磁粉离合器结构图三、 性能特性1、静特性：即励磁电流与转矩关系的特性，传动单元转速为常数，从动单元制动，激励电流单向由小到大，再由大到小变化所得励磁电流与转矩的关系曲线，如图。

产品说明
微型磁粉离合器也可称之为小型磁粉离合器，它是由输入轴与输出轴合并的而成的一种自动化执行元件。

在两轴之间的空间填有颗粒状的磁粉，当磁粉性线圈导电时，就会产生磁力和磁粉生产硬化现象，在连续滑动之间把转矩传达，当磁性线圈不导电时，转矩不会从输入轴传达输出轴。

微型磁粉离合器与微型磁粉制动器的工作原理相似，只是把传动单元变成了固定单元。

LH型空心轴、止口支撑、超薄磁粉制动器型号标准参照日本三菱电机LH-YN型产品、LH-YH型产品，公司产品和日本原装产品的安装尺寸上可以互换，在性能使用上可以替代日本原装产品，降低设备维护与制造成本。

公司LH型空心轴磁粉制动器可选型号在日本三菱基础上进一步进行了开发，目前有LH3YN、LH6YN、LH12YN、LH25YN、LH50YN、
LH100YN等型号可供选择。

联合型超薄磁粉制动器允许的滑差功率比较低，主要满足中低档次机械生产需要。

注：日本原装产品在规格型号的标注上和公司略有差别，公司产品在字母之间的数值直接表示该产品的额定转矩（单位N?M），日本三菱产品规格型号标识字母之间的数值为额定转矩十分之一。

打印机电磁离合器——天机传动
打印机电磁离合器是现代工业中一种理想的自动化执行元件，在机械传动系统中主要起传递动力和控制运动等作用。

具有结构紧凑，操作简单，响应灵敏，寿命长久，使用可靠，易于实现远距离控制等优点。

打印机电磁离合器是一种将主动侧扭力传达给被动侧的连接器,可以据需要自由的结合,切离或制动,因使用电磁力来作动,称之电磁离合器,制动器,具有响应速度快,结构简单等优点。

制动器上所用摩擦材料（制动件）的性能直接影响制动过程，而影响其性能的主要因素为工作温度和温升速度。

打印机电磁离合器螺栓的紧固程度，特别要拧紧电磁铁的螺栓、电磁铁与外壳的螺栓、磁轭的螺栓、电磁铁线圈的螺栓和接线螺栓。

可动部件的机械磨损情况，并清除电磁铁零件表面的灰尘、花毛和污垢。

由天机传动提供。

磁粉离合器的接线方法-天机传动

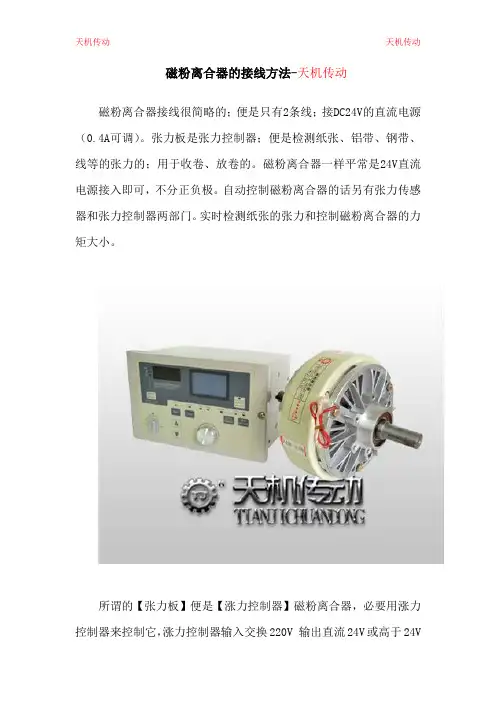

磁粉离合器接线很简略的；便是只有2条线；接DC24V的直流电源（0.4A可调）。

张力板是张力控制器；便是检测纸张、铝带、钢带、线等的张力的；用于收卷、放卷的。

磁粉离合器一样平常是24V直流电源接入即可，不分正负极。

自动控制磁粉离合器的话另有张力传感器和张力控制器两部门。

实时检测纸张的张力和控制磁粉离合器的力矩大小。

所谓的【张力板】便是【涨力控制器】磁粉离合器，必要用涨力控制器来控制它，涨力控制器输入交换220V 输出直流24V或高于24V
的电压。

这取决于你所用的磁粉离合器的额定电压。

它们之间必须是立室的，涨力控制器输出地直流电源，直接连接到磁粉离合器的接线端子就可以了，不用分正负极。

由天机传动提供。
