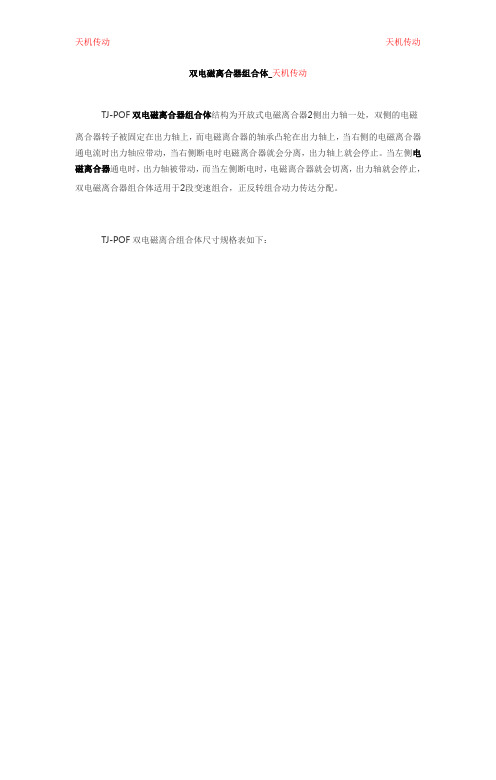

双电磁离合器组合体_天机传动
TJ-POF双电磁离合器组合体结构为开放式电磁离合器2侧出力轴一处，双侧的电磁离合器转子被固定在出力轴上，而电磁离合器的轴承凸轮在出力轴上，当右侧的电磁离合器通电流时出力轴应带动，当右侧断电时电磁离合器就会分离，出力轴上就会停止。
当左侧电磁离合器通电时，出力轴被带动，而当左侧断电时，电磁离合器就会切离，出力轴就会停止，双电磁离合器组合体适用于2段变速组合，正反转组合动力传达分配。
TJ-POF双电磁离合组合体尺寸规格表如下：
由天机传动提供。

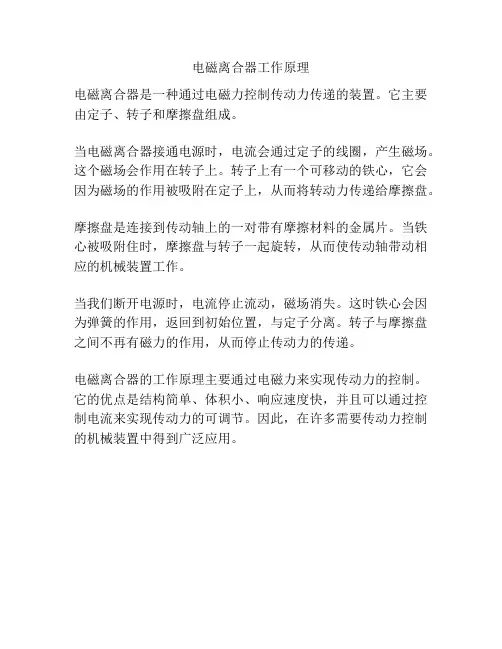

电磁离合器工作原理
电磁离合器是一种通过电磁力控制传动力传递的装置。
它主要由定子、转子和摩擦盘组成。
当电磁离合器接通电源时，电流会通过定子的线圈，产生磁场。
这个磁场会作用在转子上。
转子上有一个可移动的铁心，它会因为磁场的作用被吸附在定子上，从而将转动力传递给摩擦盘。
摩擦盘是连接到传动轴上的一对带有摩擦材料的金属片。
当铁心被吸附住时，摩擦盘与转子一起旋转，从而使传动轴带动相应的机械装置工作。
当我们断开电源时，电流停止流动，磁场消失。
这时铁心会因为弹簧的作用，返回到初始位置，与定子分离。
转子与摩擦盘之间不再有磁力的作用，从而停止传动力的传递。
电磁离合器的工作原理主要通过电磁力来实现传动力的控制。
它的优点是结构简单、体积小、响应速度快，并且可以通过控制电流来实现传动力的可调节。
因此，在许多需要传动力控制的机械装置中得到广泛应用。

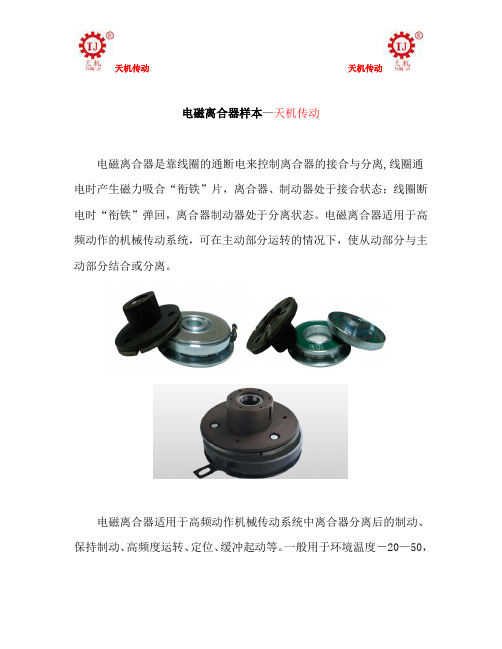

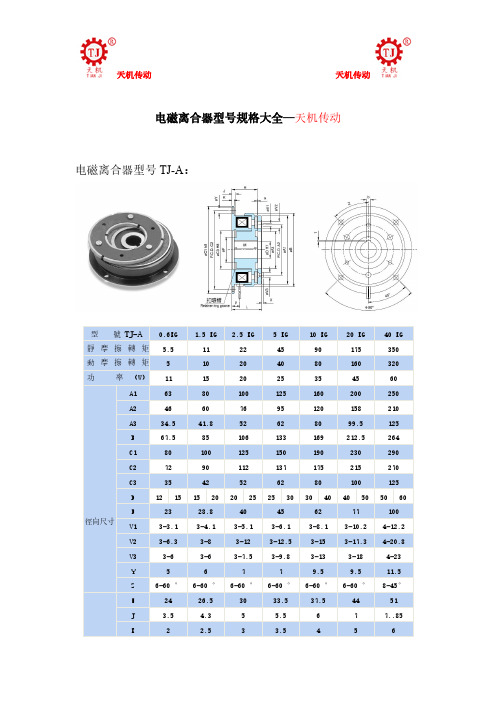

电磁离合器样本—天机传动
电磁离合器是靠线圈的通断电来控制离合器的接合与分离,线圈通电时产生磁力吸合“衔铁”片，离合器、制动器处于接合状态；线圈断电时“衔铁”弹回，离合器制动器处于分离状态。
电磁离合器适用于高频动作的机械传动系统，可在主动部分运转的情况下，使从动部分与主动部分结合或分离。
电磁离合器适用于高频动作机械传动系统中离合器分离后的制动、保持制动、高频度运转、定位、缓冲起动等。
一般用于环境温度－20—50，
湿度小于85％，其线圈电压波动不超过额定电压的±5％,广泛适用于机床、包装、印刷、纺织、轻工。
电磁离合器样本。
电磁离合器在使用一段时间以后就要进行必要的维护，这样做的目的是保证可以不间断的运行，维护工作最好是定期进行，通常有以下几个方面。
1、要是磨损的制动面换新的了，要重新放入调整一下制动面和转盘间的最小空隙。
2、长时间查看可动部件的机械磨损状况，同时清除电磁铁零件外观的灰尘、花毛与杂质。
3、一定要定期的在电磁离合器的可动位置加入一些润滑剂。
电磁离合器样本。
4、经常查看衔铁行程的长度，由于在电磁离合器运行的时候，剖动面会产生磨损，衔铁的行程长度就变大，在衔铁行程长度没达到正常值的时候一定要进行调整，可以恢复制动面和转盘间的最小的间隙。
5、经常检查螺栓的紧固情况，尤其要拧紧电磁铁的螺栓、电磁铁和外壳的螺栓、磁轭的螺栓、电磁铁线圈的螺栓与接线螺栓。
由天机传动提供。

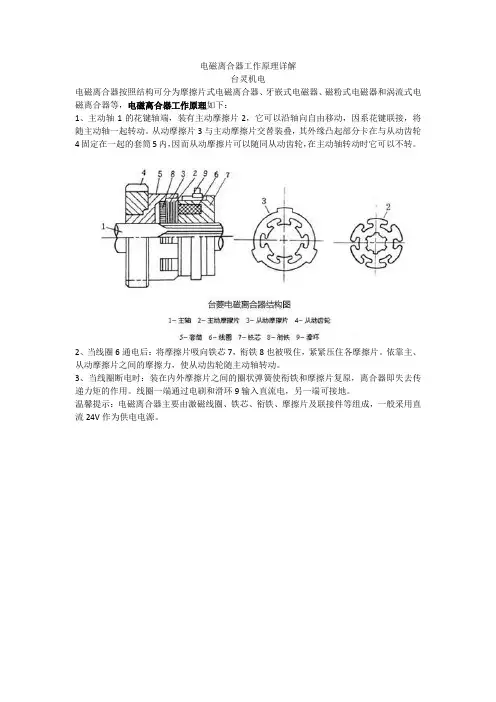

电磁离合器工作原理详解
台灵机电
电磁离合器按照结构可分为摩擦片式电磁离合器、牙嵌式电磁器、磁粉式电磁器和涡流式电磁离合器等，电磁离合器工作原理如下：
1、主动轴1的花键轴端，装有主动摩擦片2，它可以沿轴向自由移动，因系花键联接，将随主动轴一起转动。
从动摩擦片3与主动摩擦片交替装叠，其外缘凸起部分卡在与从动齿轮4固定在一起的套筒5内，因而从动摩擦片可以随同从动齿轮，在主动轴转动时它可以不转。
2、当线圈6通电后：将摩擦片吸向铁芯7，衔铁8也被吸住，紧紧压住各摩擦片。
依靠主、从动摩擦片之间的摩擦力，使从动齿轮随主动轴转动。
3、当线圈断电时：装在内外摩擦片之间的圈状弹簧使衔铁和摩擦片复原，离合器即失去传递力矩的作用。
线圈一端通过电刷和滑环9输入直流电，另一端可接地。
温馨提示：电磁离合器主要由激磁线圈、铁芯、衔铁、摩擦片及联接件等组成，一般采用直流24V作为供电电源。

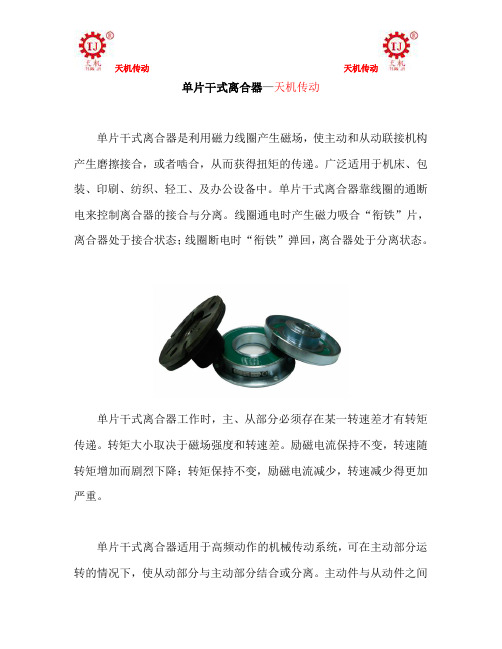

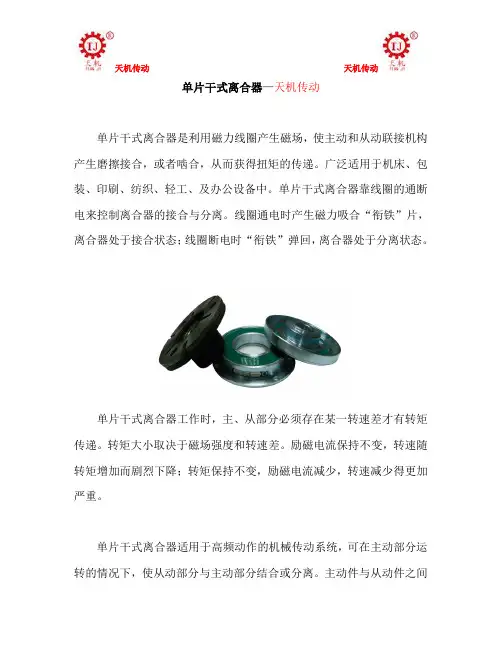

单片干式离合器—天机传动
单片干式离合器是利用磁力线圈产生磁场，使主动和从动联接机构产生磨擦接合，或者啮合，从而获得扭矩的传递。
广泛适用于机床、包装、印刷、纺织、轻工、及办公设备中。
单片干式离合器靠线圈的通断电来控制离合器的接合与分离。
线圈通电时产生磁力吸合“衔铁”片，离合器处于接合状态；线圈断电时“衔铁”弹回，离合器处于分离状态。
单片干式离合器工作时，主、从部分必须存在某一转速差才有转矩传递。
转矩大小取决于磁场强度和转速差。
励磁电流保持不变，转速随转矩增加而剧烈下降；转矩保持不变，励磁电流减少，转速减少得更加严重。
单片干式离合器适用于高频动作的机械传动系统，可在主动部分运转的情况下，使从动部分与主动部分结合或分离。
主动件与从动件之间
处于分离状态时，主动件转动，从动件静止；主动件与从动件之间处于接合状态，主动间带去从动件转动。
由天机传动提供。
天机传动天机传动

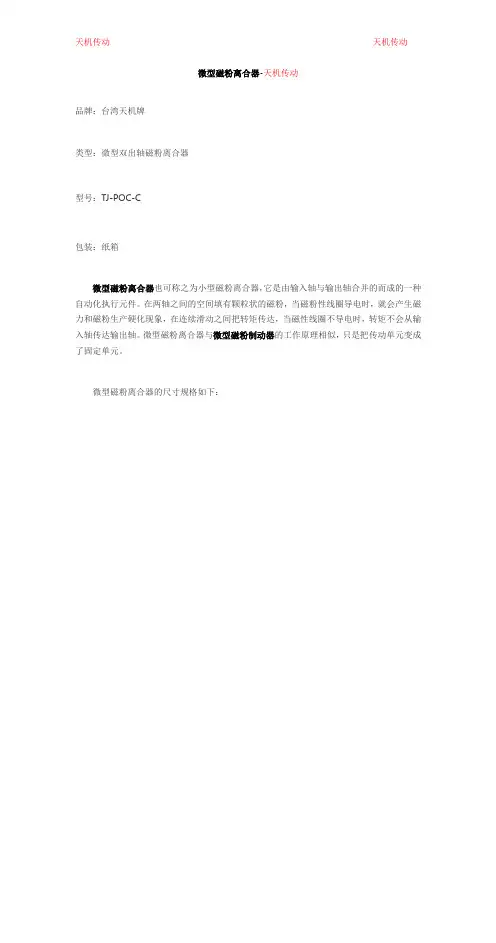

微型磁粉离合器-天机传动
品牌：台湾天机牌
类型：微型双出轴磁粉离合器
型号：TJ-POC-C
包装：纸箱
微型磁粉离合器也可称之为小型磁粉离合器，它是由输入轴与输出轴合并的而成的一种自动化执行元件。
在两轴之间的空间填有颗粒状的磁粉，当磁粉性线圈导电时，就会产生磁力和磁粉生产硬化现象，在连续滑动之间把转矩传达，当磁性线圈不导电时，转矩不会从输入轴传达输出轴。
微型磁粉离合器与微型磁粉制动器的工作原理相似，只是把传动单元变成了固定单元。
微型磁粉离合器的尺寸规格如下：
由天机传动提供。
电磁离合系统工作原理引言：电磁离合系统是一种常见的传动装置，广泛应用于汽车、机械设备等领域。
本文将介绍电磁离合系统的工作原理，包括其组成结构和工作过程。
一、电磁离合系统的组成结构电磁离合系统主要由定子、转子和激磁线圈组成。
1. 定子：定子是电磁离合系统的固定部分，通常由铁芯和定子线圈构成。
定子线圈包裹在铁芯上，其内部通有直流电流。
2. 转子：转子是电磁离合系统的旋转部分，通常由铁芯和转子线圈构成。
转子线圈包裹在铁芯上，其内部不通电。
3. 激磁线圈：激磁线圈是电磁离合系统的控制部分，负责控制定子和转子之间的磁力传递。
激磁线圈通有交流电流，通过产生交变磁场来实现离合和联结的控制。
二、电磁离合系统的工作原理电磁离合系统通过电磁力的作用实现传递扭矩的目的。
其工作原理1. 联结状态：当激磁线圈通电时，产生的交变磁场会使转子线圈内部也产生交变磁场。
由于定子线圈通有直流电流，因此定子线圈和转子线圈之间会产生磁力吸引。
这种磁力作用使得转子和定子紧密联结，并传递扭矩。
此时，转子的转动会带动外部设备一起转动。
2. 离合状态：当激磁线圈断电时，转子线圈内部的交变磁场消失。
由于转子线圈不通电，其内部也没有磁场产生。
这时，转子和定子之间没有磁力吸引作用，转子会自由旋转，与外部设备脱离联系。
三、电磁离合系统的应用电磁离合系统广泛应用于汽车、机械设备等领域。
以汽车为例，电磁离合器可以用于变速器的换挡控制，实现平稳的换挡过程。
当驾驶员踩下离合器踏板时，激磁线圈断电，离合器脱离，实现换挡操作。
当离合器重新联结时，激磁线圈通电，离合器重新连接，传递扭矩。
电磁离合系统还可以应用于机械设备的传动控制，如机床的离合器、制动器等。
通过控制激磁线圈通断电，可以实现设备的启动、停止和调速等功能。
电磁离合系统是一种利用电磁力实现传递扭矩的传动装置。
其工作原理简单明了，通过激磁线圈的控制，实现离合和联结的切换。
电磁离合系统广泛应用于汽车、机械设备等领域，为传动控制提供了一种可靠的解决方案。
电磁离合器控制原理
电磁离合器是一种常用的机械传动装置，它通过电磁原理实现传动功效。
电磁离合器的控制原理主要包括电磁激励原理、磁路原理和控制电路原理。
1. 电磁激励原理
电磁离合器的电磁激励原理是通过电流激发线圈中的磁场，使得离合器的传动部件产生磁力吸附效应，从而实现传动功效。
电磁激励原理的实现需要满足一定的电流和磁感应强度条件，同时还需要保证线圈的电气绝缘性能和机械强度等方面的要求。
2. 磁路原理
电磁离合器的磁路原理是指通过合理的磁路设计，使得磁场能够有效地产生和传递，从而实现离合器的传动效果。
电磁离合器的磁路设计需要考虑线圈和铁心的材料和形状等因素，以及传动部件的位置和尺寸等因素。
3. 控制电路原理
电磁离合器的控制电路原理是指通过控制线圈的电流和时间，实现离合器的开合和传动控制。
控制电路的设计需要考虑电源电压和电流、线圈电阻和电感、开关器件的类型和特性等因素，以保证控制效果和安全性能。
综上所述，电磁离合器的控制原理是一个复杂的系统工程，需要全面考虑机械、电气、磁性等多个方面的因素，才能实现有效的传动控制效果。
电磁离合器的工作原理
电磁离合器是一种利用电磁力传递转矩的装置，通过控制电磁场的开闭来实现驱动和离合的功能。
其工作原理如下：
1. 结构：电磁离合器由主动轮、从动轮和电磁激磁器组成。
主动轮和从动轮通过重合装配在一起，并通过皮带或链条连接到传动系统。
电磁激磁器位于主动轮的外侧，由电源提供电能。
2. 工作过程：当电磁激磁器接通电源时，电流通过线圈产生磁场，磁场作用于从动轮上的铁芯，使从动轮与主动轮产生摩擦力。
3. 离合状态：当电磁激磁器断开电源时，磁场消失，从动轮与主动轮之间的摩擦力消失，使两轮脱离连接，实现离合状态。
此时，传动系统不再受到主动轮的驱动。
4. 连接状态：当电磁激磁器接通电源时，磁场重新产生，使从动轮与主动轮重新连接。
此时，传动系与主动轮同步转动。
5. 控制方式：电磁离合器的控制可以通过激磁器的开闭来实现。
可以使用手动开关、踏板或自动化系统进行控制。
例如，车辆的离合器可以通过踏板控制。
电磁离合器通过控制电磁激磁器的开闭，实现主动轮和从动轮的连接和断开，从而实现驱动和离合的功能。
它广泛应用于机械传动系统中，如汽车的离合器、电动机的启动离合器等。
简述电磁离合器的工作原理电磁离合器是一种常用的机械设备，用于将动力从一个旋转轴传递到另一个旋转轴。
它是通过电磁感应原理来实现的。
在这篇文章中，我们将介绍电磁离合器的工作原理和应用。
一、电磁离合器的概述电磁离合器是一种靠电磁力来传递动力的离合器，它包括行星齿轮、电磁线圈、定子、转子和离合器外壳等部分。
当电磁线圈通电时，行星齿轮组装在定子上的离合器，会将动力传递到转子上，从而实现动力输出。
在电磁感应原理的作用下，通过电磁力，离合器内的转子和外壳是分别连接和分离的。
二、电磁离合器的工作原理电磁离合器的工作原理是基于电磁感应原理的，其过程中需要电源，电磁线圈和转子。
在电磁线圈中流过电流时，会产生一个磁场。
这个磁场会与旋转中的转子相互作用，从而使其发生旋转。
当电源中的电流通过电磁线圈时，电磁力就会产生。
这时，转子和离合器壳体之间的离合器就被吸附在了一起。
转子转动的速度会自动与离合器壳体同步。
这时，电磁离合器就能够完成电力传输，实现旋转的动力输出。
当电源中的电流被切断时，电磁力就会消失，这种离合器就会失去作用。
这时，转子和离合器壳体就会分离，停止动力输出。
三、电磁离合器的应用电磁离合器是一种常用的控制装置，广泛应用于冶金、化工、机械、航空、航天和铁路等领域。
在不同的领域中，电磁离合器的用途也是多种多样的，如：1、钢铁冶金设备：用于控制各种设备的启停和剥离负载。
2、化工设备：用于控制混合器和搅拌机的启停和正反转。
3、风电设备：用于控制旋转风轮加速度，在控制系统中充当瞬时换挡器。
4、汽车行业：用于控制无级变速器、制动器、离合器等设备的运行。
电磁离合器是一种常用的传动设备，其能够完成动力传输和启停控制等功能。
在不同的领域和行业中，电磁离合器的作用都是十分重要的。
四、电磁离合器的优势和缺点1、优势：（1）电磁离合器具有动力传递的快速性和高效率，因此其在工业生产中被广泛应用。
（2）电磁离合器在不同的领域和行业中都能够起到不同的作用，具有广泛的适用性。
电磁离合器控制原理
电磁离合器是一种能够实现传动装置的分离和联接的机械传动装置，广泛应用于各种工业自动化设备中。
其控制原理主要包括以下几个方面：
1.电磁离合器的基本结构及工作原理：电磁离合器由驱动器、定子、转子和磁芯等组成。
当驱动器通电时，将产生磁场，使磁芯中的铁磁材料磁化，从而使转子受到磁吸力，实现传动。
2.电磁离合器的控制方法：常用的电磁离合器控制方法有电压控制和电流控制两种。
其中，电压控制是通过改变电源电压的大小和频率来改变电磁离合器的转矩和转速，电流控制则是通过改变电流的大小和方向来调整转矩和转速。
3.电磁离合器的特点和应用：电磁离合器具有传动效率高、响应速度快、结构简单等优点，被广泛应用于各种机械传动装置中，如风机传动、水泵传动、输送机传动等。
4.电磁离合器的维护和保养：在使用电磁离合器时，需要注意其维护和保养，以确保其正常运行。
常见的维护方法包括定期检查电磁离合器的电气连接、清洁电磁离合器表面、检查传动轴和轴承的状态等。
总之，了解电磁离合器的控制原理对于工业自动化设备的设计和维护具有重要的意义。
- 1 -。
1、概数DLD系列电磁离合器、DZD电磁制动器及其组合离合器，均为无滑环、干式单片，具有结构紧凑、响应迅速、寿命长久、使用可靠等优点，由于操作简便，易于实现远距离集中控制和自动控制，故除应用在机床上外，已广泛地应用于纺织、印染、食品、印刷、轻工、办公、医疗、建筑、起重、运输、计算机、精密机械、工业机器人、电机等机电产品装置上。
正常工作条件：1、周围空气温度为-5℃～-40℃；2、周围介质中无爆炸危险且无足以腐蚀金属和破坏绝缘的气体及导电尘埃；3、线圈的供电电压波动不超过+5%和-15%的额定电压值；4、海拨不超2000M；在干式条件下工作。
2、结构原理DLD、DZD系列电磁离合器、制动器主要有磁轭、线圈、动盘（制动器无动盘）、摩擦片、衔铁、法兰（见结构示意图）。
线圈通电时产生磁通吸合衔铁，从而产生摩擦扭矩，使从动部分结合或制动。
电磁离合器、制动器的基本参数5 10 20 40 80 160 320额定动力矩(N、m) 5 10 20 40 80 160 320结合时间(＜ms) 55 75 120 140 200 230 280断开时间(＜ms) 15 25 35 45 60 90 120额定直流电压(V) 24 24 24 24 24 24 24额定功率(W)(20℃) 11 15 20 25 35 45 60 最高转速(rpm) 6000 5000 4000 3500 3000 3000 20004、安装要点及实例简介单片电磁离合器与制动器属于干式工作，安装位置应勿靠近带有油污和润滑油飞溅的地方，离合器与制动器可安装在同轴或对接轴上，当安装在对接轴上时，必须保证两轴的同轴度，离合器安装后，磁轭与动盘间不得发生摩擦，但间隙不要超过0.3～1.5。
动盘与衔铁的间隙δ应保证表中规定尺寸。
单片电磁离合器与制动器自六十年代初问世以来，经过三十多年的研究开发和实践其结构已日趋完善，规格品种更加齐全、性能和可靠性更加提高。
简述电磁离合器工作原理电磁离合器是一种利用电磁原理实现传递转矩的机械装置。
它主要由定子、转子和电磁线圈组成，通过电磁作用实现传递动力的目的。
电磁离合器的工作原理是利用电磁感应和电磁力的作用。
当通电时，电磁线圈中产生磁场，磁场会使得转子上的铁芯被吸引，使转子与定子之间产生接触。
这样，通过转子上的铁芯传递的力矩就会传递到定子上，从而实现了动力的传递。
在电磁离合器中，定子是固定的不动部分，而转子则是可旋转的部分。
当电磁线圈通电时，产生的磁场会使得转子上的铁芯被吸引，使转子与定子之间产生接触。
这样，转子上的力矩就会传递到定子上，从而实现了动力的传递。
电磁离合器的工作过程可以分为两个阶段，即接合阶段和分离阶段。
在接合阶段，当电磁线圈通电时，磁场会使得转子上的铁芯被吸引，转子与定子之间产生接触，动力得以传递。
在分离阶段，当电磁线圈断电时，磁场消失，转子上的铁芯失去吸引力，转子与定子之间的接触消失，动力传递停止。
电磁离合器具有结构简单、体积小、重量轻、传递效率高等优点。
它广泛应用于各种机械设备中，如汽车、电动机、工程机械等。
在汽车中，电磁离合器被用于传递发动机的动力到变速器上，从而实现换挡操作。
在电动机中，电磁离合器可以用于启动和停止电动机，以及实现正反转等功能。
在工程机械中，电磁离合器可以用于控制各种执行机构的运动。
总结起来，电磁离合器通过利用电磁感应和电磁力的作用，实现了动力的传递。
它的工作原理简单明了，结构紧凑，具有传递效率高的优点。
通过电磁离合器，可以实现各种机械设备的动力传递和控制。
随着科技的不断发展，电磁离合器在各个领域的应用将会越来越广泛。
磁粉制动器工作原理详解天机传动磁粉制动器工作原理详解：磁粉制动器主要由外定子（磁轭）、线圈、磁粉、内定子、转子和转子轴等部分组成。
是根据电磁原理和利用磁粉传递转矩的,其具有激磁电流和传递转矩基本成线性关系的特点。
具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。
是一种多用途、性能优越的自动控制元件。
现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金、压片机以及其他有关卷取加工行业中的放卷和收卷张力控制。
磁粉制动器还经常被用于传动机械的测功加载和制动等。
当激磁线圈内没有电流时，外定于、转子、磁粉和内定子之间不会产生电磁力，内走子和转子之间的磁粉呈松散状态，转子轴上则没有制动力矩传递。
当线圈中通入电流后，线圈周围即刻产生磁场，磁粉受磁场的作用而被磁化，于是在转子和内定子之间连接成磁链，使内定子与转子之间产生连接力。
由于内定子固定不动，所以旋转的转子就被制动。
调节激磁电流的大小，即可得到所要求的制动力矩，而制动力矩基本上与激磁电流成正比。
磁粉制动器的基本特性:a、激磁电流--力矩特性激磁电流与转矩基本成线性关系，通过调节激磁电流就控制了力矩的大小。
b、转速--力矩特性力矩与转速无关，保持定值。
（激磁电流不变时，在允许的滑差转速范围内转矩不受转速高低变化的影响）静力矩和动力矩没有差别。
c、磁粉制动器的允许滑差功率，在散热条件一定时、是定值。
其实际选用选型时，实用滑差功率需在允许的滑差功率以内。
使用转速高时，需降低力矩使用。
例：TJ-POD-10型磁粉制动器：额定力矩：M=100N.m滑差功率：P=3KW则转速：n=1500rpm连续运行刚允许力矩应为：M=9550P/n=9550×3/1500=19.1N.m（式中9550为单位换算常数）即如果转速提高为1500rpm时，力矩只能使用到19N.m以下连续运行使用。
否则温度连续升高。
磁粉制动器、磁粉离合器的选型一般以所需传递最大转矩为依据来选定，并注意保证实际使用的滑差功率，应小于技术参数的允许滑差功率，余量大点更能延长使用寿命。
微型电磁离合器-天机传动
品牌：天机传动
类型：微型电磁离合器，即小型电磁离合器
型号：TJ-C-A
包装：纸箱
应用领域：打印机、复印机、传真机、电动窗帘机，按摩椅、印刷机、纺织机以及其它办公设备领域
微型电磁离合器系通电型工作的干式单片电磁离合器，其体积极小，传递力矩大，响应迅速，无空载损耗。
适用于高频动作的机械传动系统，可在主动部分运转的情况下，使从动部分与主动部分结合或分离。
f干式轴承微型电磁离合器的定于与转子的安装：定子通过轴承与转子形成一体化，并用定位支架固定到机械的静止部位，转子通过紧固螺丝固定到旋转轴上，定子与转子通过轴承形成磁极。
不需要定心、安装到轴上，通过紧固螺丝安装到轴上，操作非常方便简单。
微型电磁离合器规格如下：
微型电磁离合器结构如下：
备注：微型电磁离合器可订做。
