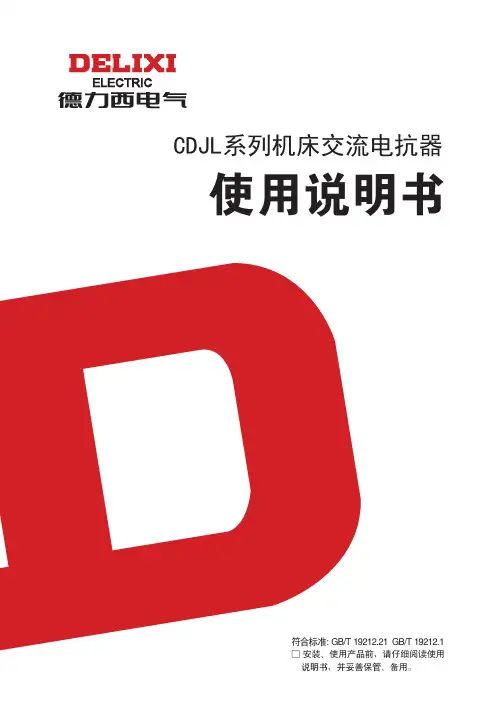

CDJL系列机床交流电抗器使用说明书符合标准: GB/T 19212.21GB/T 19212.1□ 安装、使用产品前，请仔细阅读使用11.1、机床及一些特殊设备在使用中由于启动涌流、系统谐波的影响，易造成设备故障，所以需要用到电抗器，现有的电抗器的防护等级为IP00，没有安全防护，由于此机床等特殊设备工作环境的特殊性质，这样的电抗器在使用中缺乏操作安全性、工作稳定性。
此产品具有防护等级IP21，可以防止电抗器在设备运转中的安全隐患。
1.2、符合标准GB /T 19212.21 GB /T 19212.122.1 海拔高度：≤2000m2.2 环境温度：-25℃～+40℃2.3 周围无有害气体，无易燃易爆物品2.4 周围环境应有良好的通风条件，如装在柜内，应加装通风设备2.5 大气中无严重影响电抗器绝缘的污秽及易蚀易爆介质2.6 安装场所无严重震动和颠簸2.7 不受雨雪侵袭的场所2.8 周围环境应有良好的通风条件，装在柜内，应加装通风设备3 4.1抑制浪涌：在大功率电力电子电路中，合闸瞬间，往往产生一个很大的冲击电流（浪涌电流），浪涌电流虽然作用时间短，但峰值却很大。
开机浪涌电流往往超过正常工作电流的10倍以上。
在输入侧串接电抗器，能有效的抑制这种4电抗器参数代号（参照外形尺寸表）设计序号机床电抗器企业代号CD JL -浪涌电流。
4.2抑制谐波电流：随着电力电子技术的广泛应用，我们的电网中增加了大量的非线性负载，比如，AC－DC 电源，U PS，变频器等，它们都是以开关方式工作的。
这些以开关方式工作的用电设备，往往变成了谐波电流的发生源，“污染”电网，使电网电压波形畸变。
谐波的危害之一便是中心线过载发热燃烧。
电抗器的接入，能有效抑制谐波干扰。
5.1 相数：3相5.2 线圈材质：铜5.3 额定电流：（参照型号说明）5.4 系统电压：380V 5.5 绝缘电阻：>100M Ω5.6 绝缘等级：F 级5.7 工频耐压：3000V (AC )/min 5.8 防护等级：IP215.9 环境温度：-20℃～+45℃5.10 最大湿度：95%RH5.11 冷却方式：干式自然冷却 5 6 CDJL -001-186～187CDJL -001-184～185输出注：以上外形尺寸标注误差±10mm，安装尺寸标注误差±5mm 。
电抗器数量： 1只
电容器数量： 1只
技术背景：
功率因数补偿设备帮助节约电能。
由于电力电子设
备，如频率转换器，不间断电源等的应用越来越广泛，
所以在电网中产生了谐波。
电力电容器和感性设备，例
如变压器将产生谐振回路。
自谐振频率主要在150~500
Hz 之间。
如果存在谐振，将导致电容器过载，变压器和
传输设备过载，电压畸变，谐振增加（谐波放大）。
为了防止这些谐振问题，则应将电抗器和电容器串
联使用。
此串联的谐振频率必须低于电网的最低次谐波。
对于高于此串联自谐振频率的频率而言，该串联回路呈
感性，因而避免了谐振放大问题的发生。
技术参数：
额定电压和频率： U N = 400 V, 50 Hz
串联谐振频率： 189 Hz (非调谐系数 7% )
最大允许操作电压：1.05 × U N 可连续工作
1.10 × U N 每日8小时
最大允许操作电流：1.6× In
操作时间： 100%
防护等级： IP 00
环境温度： -25°C/D
温度等级： H
温度保护： 通过温感微动开关
标准： 符合VDE 0550
电容器容量： 33.4kvar/480V
电容器尺寸(D*H): 140*255 mm

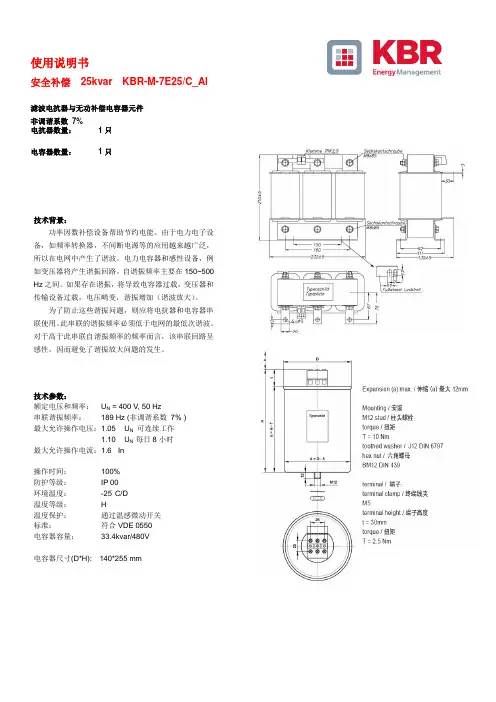

使用说明书
安全补偿 25kvar KBR-M-7E25/C_Al
滤波电抗器与无功补偿电容器元件
非调谐系数 7%。
意大利督凯提电容器电抗器产品手册07-2019目录公司介绍 1PPMh/MKPh电容器新技术 2电容器的一般性能 3调谐滤波电抗器 4数字式REGO 系列无功功率控制器 5REGO 接线图 7调谐滤波器选型 8三相电容器尺寸图 10电抗率为7%电抗器尺寸图 11电抗率为12.5%电抗器尺寸图 12电抗器温度保护接线图举例 13方案设计参考 16有源滤波器 17质量体系 19部分中国客户 20公司介绍博洛尼亚Bologna1909年诺贝尔物理奖获得者、世界第一套无线电收发装置的发明者意大利人马可尼与督凯提家族于1926年共同创建的 energia 公司，至今已有85年的历史。
共有 energia 发展至今已经成为一家集团性质公司，六家工厂，产品涉及九个领域:电力电容器、电子电容器、电力仪表、高速公路的SOS 呼叫系统、车库的记费管理系统、轻燃料车、电池车、摩托车马达、铁路控制系统。
其中，电容器的生产85年来从未间断。
energia 生产的电力电容器，产品电压等级齐全、种类丰富、销售机构完善、服务团队经验丰富，年销售额超过6亿欧元，是全球电容器市场的主要供货商之一。
在全球100多个国家和地区设立了分支机构。
随着中国经济的快速发展， energia 越来越重视中国市场并在中国设立了北京代表处。
北京代表处负责中国地区的市场开发及技术服务工作。
北京代表处经过长期努力在中国各省建立了销售服务网络，并在北京建立了库房，从而实现了中国市场的现货供应，每月定期定量从意大利博洛尼亚补充库存。
PPMh/MKPh电容器新技术由 energia 公司研发的具有镀特殊金属成份的聚丙烯膜PPMh/MKPh，它的目的是支持自愈性能并减少介质损耗。
较于现在的其它介质及气体绝缘的电容器，PPMh 电容器以它优越的过载能力和长寿命成为功率因数补偿系统新的目标。
由于创新的金属化处理，聚丙烯膜在卷绕期间承受较少的应力。
因此介质性能能够长期保存并且在电压和电流作用下表现相当好的性能，可以达到4 In的过载能力。

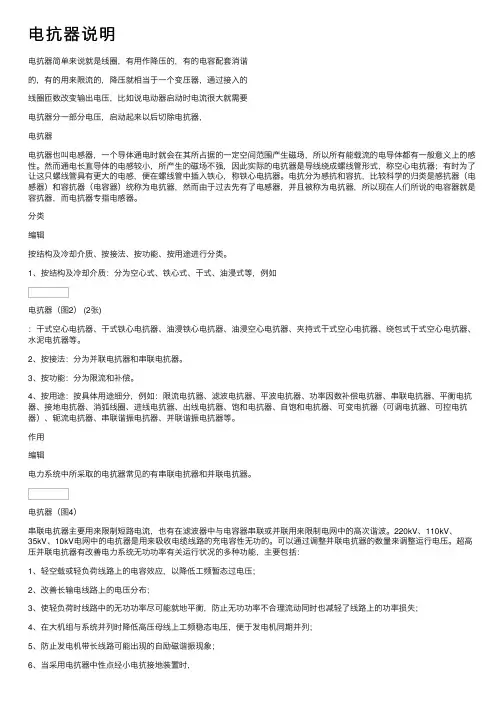

电抗器说明电抗器简单来说就是线圈，有⽤作降压的，有的电容配套消谐的，有的⽤来限流的，降压就相当于⼀个变压器，通过接⼊的线圈匝数改变输出电压，⽐如说电动器启动时电流很⼤就需要电抗器分⼀部分电压，启动起来以后切除电抗器，电抗器电抗器也叫电感器，⼀个导体通电时就会在其所占据的⼀定空间范围产⽣磁场，所以所有能载流的电导体都有⼀般意义上的感性。
然⽽通电长直导体的电感较⼩，所产⽣的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空⼼电抗器；有时为了让这只螺线管具有更⼤的电感，便在螺线管中插⼊铁⼼，称铁⼼电抗器。
电抗分为感抗和容抗，⽐较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然⽽由于过去先有了电感器，并且被称为电抗器，所以现在⼈们所说的电容器就是容抗器，⽽电抗器专指电感器。
分类编辑按结构及冷却介质、按接法、按功能、按⽤途进⾏分类。
1、按结构及冷却介质：分为空⼼式、铁⼼式、⼲式、油浸式等，例如电抗器（图2） (2张)：⼲式空⼼电抗器、⼲式铁⼼电抗器、油浸铁⼼电抗器、油浸空⼼电抗器、夹持式⼲式空⼼电抗器、绕包式⼲式空⼼电抗器、⽔泥电抗器等。
2、按接法：分为并联电抗器和串联电抗器。
3、按功能：分为限流和补偿。
4、按⽤途：按具体⽤途细分，例如：限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、⾃饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。
作⽤编辑电⼒系统中所采取的电抗器常见的有串联电抗器和并联电抗器。
电抗器（图4）串联电抗器主要⽤来限制短路电流，也有在滤波器中与电容器串联或并联⽤来限制电⽹中的⾼次谐波。
220kV、110kV、35kV、10kV电⽹中的电抗器是⽤来吸收电缆线路的充电容性⽆功的。
可以通过调整并联电抗器的数量来调整运⾏电压。
超⾼压并联电抗器有改善电⼒系统⽆功功率有关运⾏状况的多种功能，主要包括：1、轻空载或轻负荷线路上的电容效应，以降低⼯频暂态过电压；2、改善长输电线路上的电压分布；3、使轻负荷时线路中的⽆功功率尽可能就地平衡，防⽌⽆功功率不合理流动同时也减轻了线路上的功率损失；4、在⼤机组与系统并列时降低⾼压母线上⼯频稳态电压，便于发电机同期并列；5、防⽌发电机带长线路可能出现的⾃励磁谐振现象；6、当采⽤电抗器中性点经⼩电抗接地装置时，电抗器（图5）还可⽤⼩电抗器补偿线路相间及相地电容，以加速潜供电流⾃动熄灭，便于采⽤。
产品规格书产品名称: 超级电容器产品型号: WTC5V51F5Z-0720C变更履历表版本修订人变更内容变更日期R21.1 任倩倩1、增加了最大峰值电流(1s) 2021.09.24目录质量声明 (4)1. 适用范围 (5)2. 标准测试条件 (5)3. 一般特性 (5)4. 包装方式 (5)5. 环境性能指标 (6)6. 产品尺寸及外形 (6)7. 命名规则 (7)8. 测试方法 (7)9. 注意事项和使用指导 (9)10. 免责声明 (11)质量声明正确的使用和维护保养才能确保您的电容(或电容系统)长期可靠稳定地运行。
⚫收到产品后，请检查包装是否完好，若包装破损，可能导致产品损坏。
若有损坏，请于五个工作日内联系我司售后或销售人员。
⚫凡不按本说明书规定进行使用或维护保养者，视同放弃保修权利，上海闻亭实业有限公司及其服务站有权不再予以保修，对由此而产生的一切损失也不予以赔偿，但可以根据情况提供相应的有偿服务。
⚫贵司在收到产品及产品说明书后，请于7日内回复。
7日内未回复，我司将视客户承认此产品及产品说明书符合贵司要求。
公司信息地址：上海市黄浦区广西北路528号电话：+86-021-********邮编：200001邮箱：******************网址：1. 适用范围本产品规格书描述了上海闻亭实业有限公司（以下简称闻亭信息）生产的圆柱式超级电容器的产品性能指标。
2. 标准测试条件一般情况下，在标准大气压下，温度15~35 o C，相对湿度在25%~75%条件下进行测试；测试前样品应该在测试温度下放置12 h以上，本规格书的测试条件为标准大气压，温度为25±2 o C，相对湿度为60±15%。
3. 一般特性测试项目规格/条件1 型号WTC5V51F5Z-0720C2 额定容量 1.5 F3 容量偏差-20 % ~ + 80 %4 工作电压 5.5V5 浪涌电压 6.0 V6 标称内阻交流阻抗20 Ω直流阻抗30 Ω7 产品重量8.5±0.05g8 最大峰值电流(1 s) 90mA9 漏电流(24 h) ≤0.02mA10 工作温度-40 ~ 70 o C11 储存温度-40 ~ 85 o C12 循环寿命25ºC，额定电压到半额定电压间循环充放电50万次，|∆C/C|≤30%，ESR≤4倍初始值(25ºC)4. 包装方式产品型号包装数量（只）包装箱尺寸（L×W×H, mm）整箱重量（Kg）每外箱每吸塑盘每内箱每外箱每吸塑盘每内箱WTC5V51F5Z-0720C80 400 1600 331×228×117 485×355×265 16±15. 环境性能指标项目规格/条件1 温度特性+70 o C时|∆C/C|≤30 %，ESR≤规定值（25 o C）-25 o C时|∆C/C|≤50 %，ESR≤4倍初始值（25 o C）2 高温负荷特性+70 o C ± 2加额定电压，1000h后，|∆C/C|≤30%，ESR≤4倍规定值。
CKSC型高压电力电容器用串联电抗器使用说明书1、总则1.1本使用说明书适用于我厂生产的6-10kV，CKSC型高压电力电容器用串联电抗器。
1.2高压电力电容器用串联电抗器符合专业标准JB5346-1998。
2、用途2.1目前在国内许多枢纽变电所越来越广泛地采用自动投切的并联电容器组的无功补偿装置，以改善电力网的供电质量，提高输电线路功率因数,减少线路损耗。
并联电容器组的投切和运行，给人们提出了如何有效地减少电容器组在合闸瞬间的电流倍数及抑制电容器中的高次谐波的新问题，6-10kV,CKSC型串联电抗器正是用来减少电容器组合闸瞬间涌流倍数及抑制流经电容组中的高次谐波。
2.2本系列电抗器采用多段间隙铁心结构，当流经电抗器的电流超过额定电流的一定数值后，由于铁心饱和，导致辞电抗值显著下降。
当电流达到25倍额定电流时，其残存电抗约为额定电抗的15%，由于电抗器的这个特性，本系列电抗器不能作为限流电抗器使用。
3.串联电抗器(以下简称电抗器)的选用原则本系列电抗器的采用多段铁芯电抗器结构。
它与同容量的空芯电抗器相比具有体积小，造价低等优点。
电抗器的选用是一个经济、技术等方面的综合问题。
这里就电抗器的特点及其性能参数，提出下列选用原则。
3.1电抗器与并联电容器组的结线方式大致有三种:3.2串联电抗器的容量应与并联电容器组的容量相匹配。
为有效地减少电容器组合闸瞬间的涌流及抑制流经电容器组的高次谐波，电抗器的额定容量一般按电容器组容量的6%来选择。
三相、单相电抗器的容量等级和相适应配套的电容器组容量等级的匹配如表1：表1注：除表1所列规格以外用户与制造厂协商，可提供其他规格的产品。
电抗器的电压应与母线电压相适应，电抗器的电流应按上述结线方式，由电容器组的额定电流所决定。
3.3根据补偿地点系统的短路容量及有关参数，计算在各种运行方式下发生短路故障时流经电抗器的短路电流,并验算电抗器的动稳态倍数是否足够,否则应采取相应的限流措施或对电抗器提出特殊要求。
电抗器数量： 1只
电容器数量： 2只
技术背景：
功率因数补偿设备帮助节约电能。
由于电力电子设
备，如频率转换器，不间断电源等的应用越来越广泛，
所以在电网中产生了谐波。
电力电容器和感性设备，例
如变压器将产生谐振回路。
自谐振频率主要在150~500
Hz 之间。
如果存在谐振，将导致电容器过载，变压器和
传输设备过载，电压畸变，谐振增加（谐波放大）。
为了防止这些谐振问题，则应将电抗器和电容器串
联使用。
此串联的谐振频率必须低于电网的最低次谐波。
对于高于此串联自谐振频率的频率而言，该串联回路呈
感性，因而避免了谐振放大问题的发生。
技术参数：
额定电压和频率： U N = 400 V, 50 Hz
串联谐振频率： 189 Hz (非调谐系数 7% )
最大允许操作电压：1.05 × U N 可连续工作
1.10 × U N 每日8小时
最大允许操作电流：1.6× In
操作时间： 100%
防护等级： IP 00
环境温度： -25°C/D
温度等级： H
温度保护： 通过温感微动开关
标准： 符合VDE 0550
电容器容量： 33.4kvar/480V
电容器尺寸(D*H): 140*255 mm
使用说明书
安全补偿 50kvar KBR-M-7E50/C_Al
滤波电抗器与无功补偿电容器元件
非调谐系数 7%。

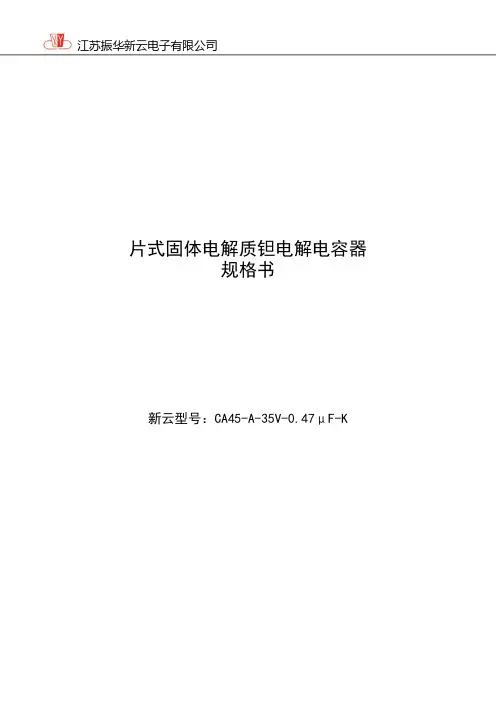

片式固体电解质钽电解电容器规格书新云型号：CA45-A-35V-0.47μF-K1. 产品特点该产品为模压封装、片式引出，具有密封性好、重量轻、电性能优良、稳定可靠等特点。
