分组投切电抗器柜安装使用说明书0

第一章入门指南1 适合场合●在高速或极高速无功功率变化的场合，如：汽车工业的电焊车间、以及水泵、风机、电梯、吊车、破碎机、矿山运输、电气铁路等场合。

●高层建筑物：是集商务、金融、办公、住、食、娱乐、服务为一体的场合，其用电设备对电网品质要求也很高。

●重要负荷场合：如：银行、交通枢纽、通信枢纽、机场、医院。

等部门。

●局域发电站、风力发电站：能起到增容作用，使局域发电机特性变硬。

2 运行环境●使用地点：户内●环境温度：-25℃～+50℃。

●相对湿度：相对湿度<90%。

●海拔高度：<2000m。

●大气压力：80Kpa～110Kpa。

●环境条件：周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体，无导电尘埃。

3 技术参数●额定电压：230V、400V、690V，50Hz●取样信号：电流：5A、1A电压：230V、400V、690V●装机容量：90～1920kvar●功率因数设定范围：0.7感性～0.7容性，可任意设定●响应时间：<20ms●电抗率：5.67%、6%、7%、12%、13%、14%●功率损耗：<1.5%4 柜体结构●柜体型号：GGD、GCS、MNS，其他●外形尺寸：800mm、1000mm(宽)，800mm、1000mm(深)，2100mm、2200mm(高)，其他可定制●柜体材料：冷轧钢板●柜体颜色：EAL7032或者按用户要求，表面喷塑5 型号含义FRE 378/0.4-12%-D-PLUS TF-C 型号：FRE:晶闸管控制，三相补偿FRU:晶闸管控制, 分相补偿FR:接触器控制，三相补偿安装容量：100～1920kvar(详见选型列表)系统电压等级：0.4、0.6、0.66、0.69kv电抗率：12%、13%、14%:抑制3次以上谐波6%、7%:抑制5次以上谐波5.67%：抑制7次以上谐波C:带通信、漏电功能空白：无PLUS:采用PLUS控制器空白：采用普通控制器D:电容器三角形接线Y：电容器星型接线6 安全规则下列安全向导提供系统安装、操作和使用，在使用系统时总是遵守这些安全规则和当地或国家的规章。

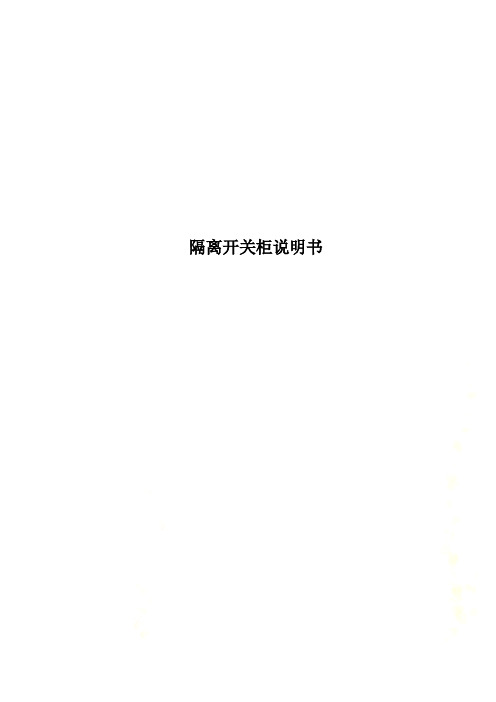

隔离开关柜说明书GDT系列直流接触轨馈电开关柜（隔离开关柜）安装使用说明书0CD 463 009天津长城加州电器有限公司Tianjin Great Wall Jiazhou Electrical Appliances Co. Ltd.目录1 主要用途与适用范围 (2)2型号说明 (2)3 使用环境条件 (2)4 技术参数 (2)5 设备种类 (3)6 接线及安装避雷器的情况 (3)7 工作原理与结构 (3)8 包装运输和存放 (5)9 安装与调整………………………………………………………… ..610 操作与维护 (9)11 成套性及附件 (10)12 产品配置与方案 (11)13 订货须知 (12)1．主要用途与适用范围该产品是专为城市地下铁路设计的可安装大直流隔离开关的金属开关设备，适用于直流1500V的地铁线路，在有电压无负荷情况下进行操作，起到对被检修的线路、设备进行电气隔离和电流选择转换的作用。

可以用作隧道柜、区间柜、配电柜、电源柜、检修柜、联络柜等。

2.型号说明G DT W(N) □—□ / 3150 Z D J(S) 33:三极;2:双极;无:单极J：电动；S：手动带接地刀直流额定电流:3150A额定电压:1500V设计序号 2:不带避雷器;3:带避雷器W:户外；N:户内地铁用开关柜3．使用环境条件3．1 海拔高度：2000m及以下；3．2 环境温度：户外：不高于+45℃，不低于-40℃；户内：不高于+45℃，不低于-25℃；3．3 风速：户外不大于40m/s；3．4 空气湿度：户内日平均值不大于95％；月平均值不大于90％。

3．5 地震烈度：不大于8度；3．6 污秽等级：Ⅲ级重污秽。

4．技术参数4.1 额定工作电压：DC1500V。

4.2 工作电压波动范围：DC1000V～DC1800V4.3 额定绝缘电压：3000V4.4 额定工作电流(直流)：3150A4.5 允许短路持续电流/时间：65kA/1s；峰值电流：160kA4.6 驱动电机和辅助电源电压：DC220V/AC220V；驱动电机功率：360W4.7 合闸分闸时间（电动）：max.4s4.8 机械寿命：10000次；4.9 额定绝缘水平：工频耐压20KV（断口），雷电冲击耐压46KV（断口）；工频耐压18KV（对地），雷电冲击耐压40KV（对地）。

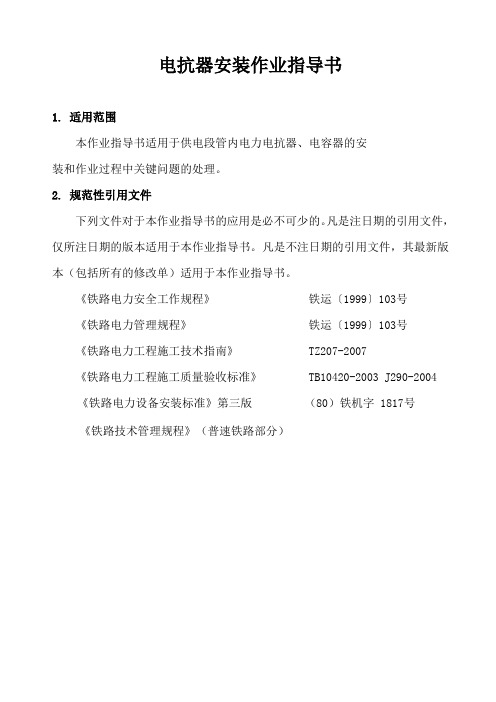

电抗器安装作业指导书1.适用范围本作业指导书适用于供电段管内电力电抗器、电容器的安装和作业过程中关键问题的处理。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《铁路电力安全工作规程》铁运〔1999〕103号《铁路电力管理规程》铁运〔1999〕103号《铁路电力工程施工技术指南》 TZ207-2007《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.补偿装置安装作业指导书4.1.安装准备工作4.1.1.安装人员准备序号作业内容人数负责人作业组员1 工作执行人 12 工作许可人 13 工作监护人 2 根据作业需要而定4 坐台防护人员 1 根据作业需要而定5 现场防护人员 26 工作组员 24.1.2.安装工器具、材料准备序号名称型号单位数量备注1 接地线高压10kV 组 22 接地线低压0.22kV（4分支）组 23 验电器10kV 只 24 绝缘手套双 25 绝缘靴双 26 铝合金梯人字把 27 大绳根 28 电源接线盘AC220V、AC380V 只 39 电源箱只 110 应急灯只 411 木榔头大号、中号把 212 电锤（合资）把 213 钻头φ10mm 根 514 台钳台台 115 平锉把把 416 圆锉把把 417 锯弓把把 618 警示带圈盘 419 臂章（袖标）按规定块 220 断线钳400、600 把 221 机械打孔机HYG-921 套 122 全能王压接钳EK60UNV 套 123 套筒套 2 公用工具24 梅花扳手18-20mm 把 2 公用工具25 克丝钳进口把 2 公用工具26 活动扳手350mm 把 2 公用工具27 智能型兆欧表ZOB－10kV 只 128 万用表数字式（带钳型电流表）只 229 钳型电流表500V、600A 只 130 手摇式接地电阻测试仪只 131 对讲机摩托罗拉GP3688 台 232 镀锌螺栓代帽套2033 控制电缆ｍ10034 铁砂纸张1035 绝缘胶带盘 536 塑料带盘 537 尼龙薄膜Kg 2038 变色硅胶500g 瓶1039 棉纱头Kg 2040 白布带盘1041 聚乙烯绝缘铜芯线ｍ10042 铝芯橡皮线ｍ10043 花线ｍ10044 镀锌铁线kg 545 油漆kg 1046 钢锯片片 547 油漆刷把 548 螺栓松动剂瓶 14.1.3.安装作业准备序号工作内容作业准备要求责任人备注1 明确工作任务本次作业内容2 填发停电作业工作票1.按《铁路局电力作业安全工作票执行标准》填写；2.提前一天交由工作执行人。

GL-1型分组投切电抗器成套装置技术条件武汉市武昌电控设备有限公司2010年2月目次1 概述1.1 范围1.2 引用标准2 正常和特殊使用条件2.1 正常使用条件2.2 特殊使用条件3 额定值3.1 额定电压3.2 额定绝缘水平3.3 额定频率3.4 额定容量3.5 温升3.6 额定短时耐受电流3.7 额定峰值短时耐受电流3.8 额定短路持续时间3.9 辅助、控制回路的额定电源电压3.10 外壳防护等级4 设计和结构4.1 一般要求4.2 结构要求4.3 并联电抗器4.4 接地要求4.5 其他要求4.6 辅助和控制回路4.7 铭牌和标识4.8 电磁兼容性(EMC)5 型式试验5.1 概述5.2 型式试验项目6 出厂试验6.1 概述6.2 出厂试验项目7 现场试验8 订货和投标时提供的资料9 标志、包装、运输、贮存9.1 标志9.2 包装9.3 运输9.4 贮存GL-1型分组投切电抗器柜技术条件1 概述1.1 范围本标准适用于电压3kV以上，12kV及以下，频率50Hz的电力系统中运行的户内分组投切高压电抗器成套装置。

1.2 引用标准2]下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 156—1993 标准电压（neq IEC 38:1983）GB/T11022-1999 高压开关设备和控制设备的共用技术要求GB3906-2006 3.6kV-40.5kV交流金属封闭开关设备和控制设备GB 311.1—1997 高压输变电设备的绝缘配合（neq IEC 71-1:1993）GB/T 762—1996 标准电流（eqv IEC 59:1938）GB 3804—2004 3.6～40.5kV 交流高压负荷开关GB 15166.2—94 交流高压熔断器限流式熔断器GB/T14808-2001 交流高压接触器和基于接触器的电动机起动器GB10229-88 电抗器GB/T 4208—1993 外壳防护等级（IP代码）（eqv IEC 529:1989）2 正常和特殊使用条件2.1 正常使用条件a）周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃。

=爱普科斯无功补偿元器件安装使用规范爱普科斯无功补偿元器件安装使用规范用户在使用、安装、调试爱普科斯无功补偿元器件之前时，请务必仔细阅读以下规范；并在实际应用中严格遵守本规范；请注意请注意：：由于不规范的安装方式由于不规范的安装方式，，导致元器件在应用过程中损坏导致元器件在应用过程中损坏，，EPCOS 不承担任何质量担保不承担任何质量担保！！1． 无功无功补偿柜容量的限定补偿柜容量的限定补偿柜容量的限定标准柜体尺寸800mm （或1000mm ）宽×1000mm 深×2200mm 高： 400V 接触器投切去谐滤波器：≤ 400Kvar/每面柜；400V 晶闸管投切去谐滤波器：≤ 300Kvar/每面柜（1200mm 柜宽可以到400Kvar ）；注意：1．当总补偿容量高于上述限定时，可以考虑采用主辅柜模式安装。

2．单柜补偿容量过大，可能会由于散热问题，导致元器件使用寿命的降低；2． 常规的器件选型和搭配方案常规的器件选型和搭配方案爱普科斯去谐滤波器组件，常规的配置方案如下： 400V 接触器投切去谐滤波器组接触器投切去谐滤波器组1． EPCOS 不提供熔断器；2． 7%滤波器组，电容器可选择额定电压为440V 或480V （考虑系统1.1倍过电压）； 3． 14%滤波器组，电容器可选择额定电压为480V 或525V （考虑系统1.1倍过电压）； 4． 控制器BR6000-R6或BR6000-R12；400V 晶闸管投切去谐滤波器组晶闸管投切去谐滤波器组1． EPCOS 不提供熔断器，熔断器应选用690V 快熔；2． 由于采用了特殊的放电电阻，电容器自身携带的放电电阻应拆除！ 3． 控制器BR6000-T6或BR6000-T12；注意：特殊条件下的方案设计，请咨询相关的EPCOS 代理商；=3． 关键元器件的关键元器件的安装安装安装尺寸尺寸尺寸注意：以下都是标准常用的产品规格尺寸，特殊型号请咨询相关EPCOS 代理商；BR6000控制器的安装尺寸控制器的安装尺寸：控制器的外形尺寸为144mm 宽×144mm 高×55mm 深控制器为嵌入式门上安装，柜门开孔尺寸为：138mm×138mm ；电容器的安装尺寸电容器的安装尺寸：MKK440-D-28.1-01 MKK480-D-33-01MKK480-D-30-01 MKK525-D-40-21=EW-22放电电阻的安装尺寸放电电阻的安装尺寸：仅应用于动态投切外形尺寸为 90mm 宽 x 50mm 高 x 100 mm 深MKK525-D-37.5-21=电抗器电抗器的安装尺寸的安装尺寸的安装尺寸：晶闸管安装尺寸晶闸管安装尺寸:TSM-LC25和TSM-LC50外形尺寸为：157mm 宽 x 200mm 高 x 180 mm 深 安装尺寸：=接触器的安装尺寸接触器的安装尺寸：B44066S3210J230B44066S6210J230和B44066D7410J230=元器件外观的检查4．元器件外观的检查收到货物后，首先要检查产品的外包装是否完好；对于外包装已经有破损的器件，需要打开包装核查元器件是否已经损坏；对于电容器，由于是金属铝罐外壳，运输和安装过程中应特别注意；如果电容器表面的凹陷超过0.5mm，禁止使用该电容器！晶闸管模块同样属于比较精密的元器件，运输和安装过程中应特别注意；收到货物时，发现有损坏的器件，应马上通知EPCOS相关代理商；EPCOS不接收在客户已经签收货物后，再对产品提出任何外观疑义的投诉； 5．元器件的安装注意事项元器件的安装注意事项电容柜内关键元器件的安装规范如下：元器件的布置：元器件的布置柜前安装熔断器和接触器（晶闸管模块）；柜后安装电容器和电抗器，电容器必须安装在电抗器的下面，严禁将电抗器安装在电容器下面，或将电容器和电抗器安装在同一层安装板上；控制器安装在柜前门上；柜体后门靠近电抗器的位置安装排风风扇，柜前门下面安装进风风扇（或通风栅）；为了保证柜内上下，前后的空气流通，请使用安装条架安装元器件，严禁采用整块安装板安装；电容器的安装:电容器的安装使用电容器底部的安装螺栓固定电容器，并按规定的扭矩固定电容器！PhaseCap，PhaseCap HD：底部固定螺栓规格：M12，扭矩10Nm；Phi Cap：电容器直径>53mm，底部固定螺栓规格：M12，扭矩10Nm；电容器直径<53mm，底部固定螺栓规格：M8，扭矩4Nm；注意：不按规定的扭矩安装电容器，容易造成电容器底部螺栓断裂！电容器底部的安装螺栓，同时还起到外壳接地的作用！用电缆将电容器底部M12或M8固定螺栓同系统接地极接通，也可以将电容器直接安装到与系统接地体连通的导体上；为了确保良好的、恒定的导电率和足够的电流承受能力，必须除去接地体上的漆层！如果接地是通过电容器的安装底板来实现的，必须刮去齿形垫和螺母上面底板的漆层！在有良好散热措施的情况下，安装电容器时，电容器外壳之间的间距保持20mm以上的散热距离，同时为了保证电容器的过压分离装置的安全释放，电容器端子顶部距离最近的安装部件(或元器件)之间的距离保持20mm以上的距离；=电抗器的安装电抗器的安装： 电抗器通过底部四个安装孔同柜体安装条架固定；电抗器是发热源，工作时的温升可以达到60℃以上（例如，环境温度为30℃时，电抗器温度可以达到90℃左右）；电抗器应该远离其它对温度敏感的元器件；电抗器左右之间的保持100mm 的间距，电抗器同其上部的元器件至少保留150mm的距离；将柜后门排风扇安装在靠近电抗器的位置；晶闸管模块的安装晶闸管模块的安装： 动态补偿的晶闸管模块安装时，在模块垂直向上、向下与其它元器件最少保留100mm 的空间；控制器的安装控制器的安装： 控制器为门上嵌入式安装；柜门上控制器安装高度要适合人的视觉和操作需要，安装高度在1700mm 左右；电容器自带放电电阻的安装电容器自带放电电阻的安装： EPCOS 电容器均自带放电电阻；放电电阻可以非常方便地从电容器SIGUT 端子顶部以插件的形式安装； 在触摸电容器前,请先将电容器放电或端子短接！ 陶瓷放电电阻表面不能有裂纹； 放电电阻管脚不能有开裂；安装后，陶瓷放电电阻应该比较平整，松紧合适，不能有任何倾斜或松动；电容接触器的安装电容接触器的安装：接触器可以采用35mm 导轨安装，或开孔固定安装； 接触器可以在环境温度50℃和标称容量范围以内使用； 如果超过50℃使用，其投切能力大幅度下降；接触器必须安装在不受其它元器件发热影响的条件下；接触器不能使用在使用频率较高的场合，每年投切次数必须限制在5000次以内；注意注意：：EPCOS 不接收任何由于不按本规范安装电容柜不接收任何由于不按本规范安装电容柜，，而导致元器件失效的投诉而导致元器件失效的投诉！！=推荐的安装推荐的安装方式如下方式如下方式如下： 接触器投切去谐滤波柜晶闸管投切去谐滤波柜=错误的安装方式错误的安装方式如下如下如下：： 电抗器安装在电容器下面电抗器安装在电容器下面： 错误原因：下面电抗器散发的热量直接影响到电容器，降低电容器使用寿命；电抗器和电容器安装在同一层电抗器和电容器安装在同一层安装板上安装板上安装板上： 错误原因：不但上下层之间通风散热不好，而且电容器还会受到旁边电抗器的影响；=导线规格的选择6．导线规格的选择优质多股铜芯软电缆连接，推荐的导线规格如下： 对于电容柜内元器件的连接，推荐采用优质多股铜芯软电缆优质多股铜芯软电缆电缆的连接规范7．电缆的连接规范对于电容柜内元器件之间同电缆的连接，请务必注意以下事项：接触器同电缆连接注意事项：接触器同电缆连接注意事项严禁将电缆搪锡后，再同接触器相连接；严禁将电缆压接电缆接头后，再同接触器相连接；严禁将电缆搪锡并压接电缆接头后，再同接触器相连接；EPCOS的电容器接触器的接线端子本身为电缆钳压紧形式，正确的接线方法是先将电缆除去绝缘层后，无需做任何处理，可以直接接入接触器端子内，然后拧紧！所以操作时，要防止电缆线芯分叉；按推荐的电缆规格，每相尽量只连接单根电缆，避免接线过密使热量聚集；错误的电缆处理方法:错误的电缆处理方法=电抗器电抗器同电缆连接注意事项同电缆连接注意事项同电缆连接注意事项：电抗器的接线端子处为母线排结构，所以电缆同电抗器的连接时，请采用合适的电缆接头，按标准的制造工艺压接，严禁将电缆线芯搪锡后再压接电缆接头； 按推荐的电缆规格选择连接电缆；一台电抗器再连接多只电容器的情况下，建议电抗器出线排使用1片多孔小铜排进行转接，参见下图；由于电抗器的温度传导，电缆连接端子处，容易产生热量聚集，因此接线处要保证接线质量和制作工艺；接线时不能强行将电缆弯曲，电容柜内的电缆应远离电抗器，严禁走线时，将电缆外绝缘皮同电抗器外表面相接触，电缆应架空走线；电容器电容器同电缆连接注意事项同电缆连接注意事项同电缆连接注意事项：电容器每相接线端子仅允许连接一根电缆； 按推荐的电缆规格连接电容器；请不要在电容器端子上并联多个电容器，电容器之间需要并联时，可以在上一级电抗器的端子处并联；电缆采用管状端头连接电容器（严禁将电缆线芯搪锡严禁），操作步骤如下：1. 电缆剥去长约12mm 的绝缘外皮，套上对应的管状端头，如图1；2. 然后用专门的压接工具（如Weidmuller 的PZ16）压接，如图2所示，3. 压接后，电缆端头的形状如图3所示；4. 同样压好另外两根导线，然后依次接到电容器端子内，如图4；5. 采用专用螺丝刀，扭矩1.2Nm 紧固三个螺钉；电缆同电容器端子连接的时候，应避免电缆接头和电缆本身过度弯曲，避免使用任何其它形式的机械应力作用在电容器端子上；=在电容器端子上施加过度的应力，会造成电容器端子内部损坏，从而引起泄漏，最终导致保险装置失效！保证电缆同电容器端子接线可靠，根据以下要求的固定扭矩来固定；不能在超过电容器端子的最大标称电流的情况下，使用电容器。

干式空心电抗器安装使用说明书北京电力设备总厂2002.11概况北京电力设备总厂创建于1952年，原名为北京发电设备修造厂，1984年9月改名为北京电力设备总厂(简称BPEG)，是电力系统最大的综合性制造厂家，也是我国生产制造玻璃钢包封干式空心电抗器最早的专业制造厂。

BPEG从1989年开始生产干式空心电抗器，目前设计制造的产品种类和产品数量，均属国内最大的制造厂家。

本说明书是干式空心电抗器的基本说明，请用户在验收、安装、检测和运行前详细阅读。

如本说明仍有不详之处，请与北京电力设备总厂销售或技术部门联系，我们将为您提供热情周到的服务。

常用干式空心电抗器类型及用途1．并联电抗器（BKK）—并联连接在500kV变电站或220kV变电站低压绕组侧，用于长距离轻负荷输电线路的电容性无功补偿。

2．可控硅控制电抗器TCR（BKK—2×）—由两台容量相同的并联电抗器叠装组成单相，三相电抗器一般按△接法连接，由可控硅控制其通过容量。

用于静补装置。

3．串联电抗器（CKK）—在并联补偿装置中，与并联电容器串联连接，用以抑制谐波分量和限制电容器回路投入时的合闸涌流。

4．串联可调电抗器（CKKT）—在并联补偿装置中，与并联电容器串联连接，用以抑制谐波分量和限制电容器回路投入时的合闸涌流。

一般用于电气化铁路无功补偿。

5．限流电抗器（XKK）—串联连接在系统中，在系统发生故障时，用以限制短路电流，使短路电流降低至允许值。

6．滤波电抗器（LKK）—与并联电容器组串联连接，组成谐振回路，滤除指定的高次谐波。

7．可调滤波电抗器（LKKT）—电感值可调滤波电抗器。

8．平波电抗器（PKK）—在直流系统中为谐波电流提供高阻抗和在故障时减小电流增加。

9．阻尼电抗器（ZKK）—与电容器串联，用来限制电容器组投入时的涌流。

10．分裂电抗器（FKK）—安装在保持隔离的两个分离馈电系统中，正常运行时电感较低，出现故障时，则对系统呈现出较大的阻抗以限制故障电流。

目录1、MSVC装置概述 (1)2、磁控电抗器（MCR） (2)3、补偿技术比较 (7)4、磁控电抗器结构 (9)5、设计参考资料 (10)附一、MSVC在水泥行业中的应用 (17)附二、MSVC在煤炭行业中的应用 (21)附三、MSVC在电气化铁路行业中的应用 (27)1.MSVC装置概述：目前，无功补偿的主要装置是电容器、电抗器和少量的动态无功补偿装置。

开关（断路器）投切电容器组的调节方式是离散的，不能取得理想的补偿效果。

开关投切电容所造成的涌流和过电压对系统和设备本身都十分有害。

现有静补装置如相控电抗器（TCR）型SVC不仅价格贵，而且占地面积大、结构复杂，不能推广。

杭州银湖电气设备有限公司自1998年开始研制新型磁控电抗器(MCR) 型SVC（简称MSVC），该装置具有输出谐波小、功耗低、免维护、结构简单、可靠性高、价格低廉、占地面积小等显著优点，是理想的动态无功补偿和电压调节设备。

MSVC装置由补偿（滤波）支路和磁控电抗器（简称MCR）并联支路组成，其中补偿（滤波）支路经隔离开关固定接于母线，通过调节磁控电抗器的输出容量（感性无功），实现无功的柔性补偿。

因与原各类补偿装置的主要区别在于磁控电抗器，故下面集中对磁控电抗器（MCR）作介绍。

图1 动态无功补偿装置（MSVC）一次系统图2．磁控电抗器（MCR）2.1.基本工作原理磁控电抗器采用直流助磁原理，利用附加直流励磁磁化铁心，改变铁心磁导率，实现电抗值的连续可调，其内部为全静态结构，无运动部件，工作可靠性高。

图2 单相磁控电抗器铁心、线圈示意图磁控电抗器采用小截面铁心和极限磁饱和技术，单相四柱铁心结构电抗器结构如图2所示，在中间套有线圈的两工作铁心柱上分布着多个小截面段，在电抗器的整个容量调节范围内，大截面段始终工作于未饱和线性区，仅有小截面段铁心磁路饱和，且饱和的程度很高。

图3为铁心理想磁化曲线示意图，曲线中间部分为未饱和线性区，左、右两边为极限饱和线性区。

干式空心电抗器安装使用说明书北京电力设备总厂2002.11概况北京电力设备总厂创建于1952年，原名为北京发电设备修造厂，1984年9月改名为北京电力设备总厂(简称BPEG)，是电力系统最大的综合性制造厂家，也是我国生产制造玻璃钢包封干式空心电抗器最早的专业制造厂。

BPEG从1989年开始生产干式空心电抗器，目前设计制造的产品种类和产品数量，均属国内最大的制造厂家。

本说明书是干式空心电抗器的基本说明，请用户在验收、安装、检测和运行前详细阅读。

如本说明仍有不详之处，请与北京电力设备总厂销售或技术部门联系，我们将为您提供热情周到的服务。

常用干式空心电抗器类型及用途1．并联电抗器（BKK）—并联连接在500kV变电站或220kV变电站低压绕组侧，用于长距离轻负荷输电线路的电容性无功补偿。

2．可控硅控制电抗器TCR（BKK—2×）—由两台容量相同的并联电抗器叠装组成单相，三相电抗器一般按△接法连接，由可控硅控制其通过容量。

用于静补装置。

3．串联电抗器（CKK）—在并联补偿装置中，与并联电容器串联连接，用以抑制谐波分量和限制电容器回路投入时的合闸涌流。

4．串联可调电抗器（CKKT）—在并联补偿装置中，与并联电容器串联连接，用以抑制谐波分量和限制电容器回路投入时的合闸涌流。

一般用于电气化铁路无功补偿。

5．限流电抗器（XKK）—串联连接在系统中，在系统发生故障时，用以限制短路电流，使短路电流降低至允许值。

6．滤波电抗器（LKK）—与并联电容器组串联连接，组成谐振回路，滤除指定的高次谐波。

7．可调滤波电抗器（LKKT）—电感值可调滤波电抗器。

8．平波电抗器（PKK）—在直流系统中为谐波电流提供高阻抗和在故障时减小电流增加。

9．阻尼电抗器（ZKK）—与电容器串联，用来限制电容器组投入时的涌流。

10．分裂电抗器（FKK）—安装在保持隔离的两个分离馈电系统中，正常运行时电感较低，出现故障时，则对系统呈现出较大的阻抗以限制故障电流。

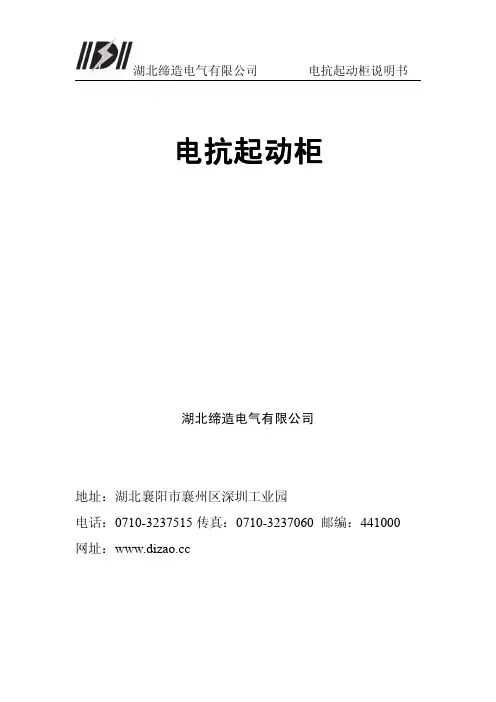

电抗起动柜湖北缔造电气有限公司地址：湖北襄阳市襄州区深圳工业园电话：0710-*******传真：0710-*******邮编：441000网址：适用范围本说明书适用于额定容量为5000Kvar及以下，电压等级35KV及以下的电机起动。

电抗起动柜类型电动机起动电抗器：与交流电动机串联连接，用于限制电动机的起动电流，电动机起动完成后电抗器即被切除；一、用途产品用于35KV以下电力系统中，适用于电力系统，电气化铁道，冶金，化工，石油等防火要求较高，有电磁干扰要求和安装场地有限的城网变电站，交流异步电动机在额定电压下启动时，初始启动电流过大往往超过额定电流的许多倍（一般5-8倍），为了减少启动电流，不使对电网产生影响，通常用降低电压的方法来启动交流异步电动机，常用方法采用电抗器或自耦变压器，交流电动机的启动过程很短（一般数秒钟至两分钟），启动后将降压启动用电抗器或自耦变压器切除。
