ABB变频器操作说明和主要参数1.键盘按钮位置、名称ABB键盘图4—42。
图4—42 ABB键盘（退出/实际）（菜单）（上下传/功能）（传动选择）（快上）（上）（快下）（下）（确定）（远近）（复位）（给定）（启动）（正转）（反转）（停机）2. 键盘按钮中英文对照：ACT——退出/实际PAR——菜单FUNC——上下传/功能DRIVE——传动选择ENTER——确定LOC/REM——远近控RESET——复位REF——给定3.选择键盘操作：按‘远近’，显示1 （远控—面板操作）变为1 L。
按‘给定’，中部显示中括号［］。
按‘启动’，右上角显示0变为1。
按‘快上’或‘上’或‘下’，电机转。
.按‘停机’，按‘正转’或‘反转’变向。
按‘给定’，按‘启动’，按‘上’或‘快上’或‘下’。
电机反转。
三、参数1.参数设置：按（菜单），按（快增）或（快减）调出大菜单；按△（慢增）或（慢减）调出子菜单。
按（确认）给最下行需要改动的加中括号［］，按（或，或△或）修改，按（确认）保存——中括号消除，按（退出），恢复待机状态。
700采煤机变频器参数：U=380V，I=152A，r=1477，P=80KW，f=50Hz.930采煤机变频器参数：U=380V，I=105A，r=1475，P=55KW，f=50Hz.。
2.举例：改电机电压。
按“菜单”键，显示“10.01”，按（快减）一下，显示“99.01”，按△4下，显示“99.05”和“***V”，按“确认”，显示［***V］。
按或或按△或改变中括号中数字为380V；按确认，中括号消失。
改电机电流：按△1下，显示“99.06”和“***A”，按“确认”，显示［***A］。
按或或按△或改变中括号中数字为60A；按确认，中括号消失。
改变电机功率：按△3下，显示“99.09”和“***kw”，按“确认”，显示［***kw］。
按或或按△或改变中括号中数字为55kw；按确认，中括号消失。
停止操作40秒，键盘自动恢复为监视状态。

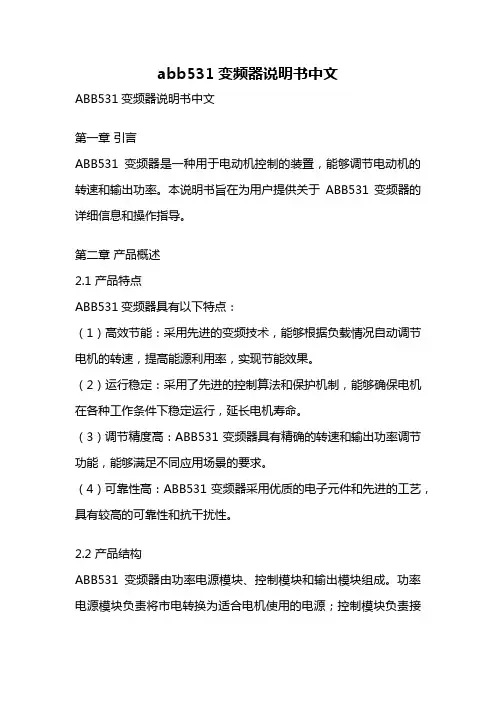

abb531变频器说明书中文ABB531变频器说明书中文第一章引言ABB531变频器是一种用于电动机控制的装置，能够调节电动机的转速和输出功率。
本说明书旨在为用户提供关于ABB531变频器的详细信息和操作指导。
第二章产品概述2.1 产品特点ABB531变频器具有以下特点：（1）高效节能：采用先进的变频技术，能够根据负载情况自动调节电机的转速，提高能源利用率，实现节能效果。
（2）运行稳定：采用了先进的控制算法和保护机制，能够确保电机在各种工作条件下稳定运行，延长电机寿命。
（3）调节精度高：ABB531变频器具有精确的转速和输出功率调节功能，能够满足不同应用场景的要求。
（4）可靠性高：ABB531变频器采用优质的电子元件和先进的工艺，具有较高的可靠性和抗干扰性。
2.2 产品结构ABB531变频器由功率电源模块、控制模块和输出模块组成。
功率电源模块负责将市电转换为适合电机使用的电源；控制模块负责接收和处理信号，控制变频器的工作；输出模块负责将控制信号转换为电机的运行状态。
2.3 技术参数ABB531变频器的主要技术参数如下：（1）额定输入电压：220V/380V/440V（2）额定输出功率：0.75kW-400kW（3）额定输出电流：2.5A-800A（4）调节范围：0-100Hz（5）精度：±0.01Hz第三章安装与调试3.1 安装要求在安装ABB531变频器时，应注意以下要求：（1）安装地点应干燥、通风，并避免阳光直射；（2）安装地点应远离电源干扰和强电磁场干扰；（3）安装时应保持一定的间隔，方便散热和维修；（4）安装时应注意接地和防雷措施。
3.2 接线与调试在接线与调试ABB531变频器时，应按照以下步骤进行：（1）将电源线接入功率电源模块的输入端，注意接线的正确性和牢固性；（2）将电机线接入输出模块的输出端，注意接线的正确性和牢固性；（3）按照说明书中的参数设置，进行变频器的参数调试；（4）通过运行测试，确保变频器能够正常工作。
abb变频器acs510说明书abb 变频器 ACS510 说明书一、产品概述ABB 变频器 ACS510 是一款性能卓越、功能强大的交流传动产品，广泛应用于工业领域的各种电机调速控制场合。
它具有高效节能、稳定可靠、操作简便等优点，能够满足不同用户的多样化需求。
ACS510 变频器采用先进的控制技术，能够实现精准的速度调节和转矩控制，有效提高电机的运行效率和系统的稳定性。
其丰富的功能选项和灵活的配置方式，使其可以适应多种复杂的应用场景，如风机、水泵、压缩机等。
二、产品特点1、高效节能ACS510 变频器具备优化的节能控制算法，能够根据负载情况自动调整电机的运行频率和电压，从而实现显著的节能效果。
在风机和水泵等负载变化较大的应用中，节能效果尤为明显。
2、稳定可靠采用高品质的电子元件和严格的生产工艺，确保了变频器的长期稳定运行。
具备完善的保护功能，如过流、过压、过载、过热等保护，有效避免了设备故障和损坏。
3、易于操作配备了清晰直观的操作面板，用户可以方便地进行参数设置、运行状态监控和故障诊断。
同时，支持多种通信接口，便于与上位控制系统进行集成和数据交换。
4、宽范围的功率和电压适应ACS510 变频器提供了多种功率规格和电压等级，能够满足不同用户的需求，具有广泛的适用性。
5、良好的电磁兼容性通过优化的电路设计和滤波措施，有效降低了变频器对周边设备的电磁干扰，同时也提高了自身的抗干扰能力。
三、技术参数1、输入电压ACS510 变频器支持多种输入电压等级，包括三相 380V 480V、三相 200V 240V 等。
2、输出频率输出频率范围为 0 500Hz，可实现高精度的频率调节。
3、功率范围功率覆盖范围广泛，从 075kW 到 250kW 不等。
4、过载能力一般具有 110% 150%的过载能力，可持续运行一段时间，以应对瞬时的负载增加。
四、安装与接线1、安装环境为确保变频器的正常运行和使用寿命，应将其安装在干燥、通风良好、无腐蚀性气体和粉尘的环境中。
安全说明连接到供电网络。
有关如何处理的信息，请参见ACH531-01 硬件手册（3AXD50000728145 [ 中文]）的电气安装一章。
连接动力电缆⏹接线图⏹电机电缆如图所示准备好电机电缆的两端。
图中为两种不同的电机电缆类型 a和b。
⏹接线步骤（当选择ABB接线盒可选件时）1.在控制板旁粘贴当地语言的残余电压警告贴纸。
2.用螺丝刀松开夹子，卸下动力电缆端子上的盖板。
3.如图所示准备输入动力电缆和电机电缆。
注意：裸露屏蔽层需 360 度接地。
使用黄绿颜色将用屏蔽层制作的尾线标记为 PE 导线。
4.将电缆穿过下固定板上的孔，电机电缆向右，输入动力电缆向左。
5.连接电机电缆：•将屏蔽层在接地夹钳下进行 360 度接地。
•将电缆的屏蔽层连接到接地端子。
•把电缆的相导线连接到端子 T1/U、T2/V 和 T3/W。
6.按照步骤5使用端子 L1、L2 和 L3连接输入动力电缆。
7.安装控制电缆的接地架。
8.装回动力电缆端子上的盖板。
9.以机械方式紧固装置外部的电缆。
10.将电机端的电机电缆屏蔽层接地。
为最大程度降低射频干扰，请将电机电缆屏蔽层在电机端子盒的引线孔处进行 360度接地。
端子尺寸：R1…R9: 0.14…1.5 mm 2(所有端子)紧固力矩：0.5…0.6 N·m (0.4 lbf·ft)注：1)该信号源由外部供电。
参见制造商的的说明。
要使用由变频器辅助电压输出供电的传感器，请参阅变频器硬件手册 中“电气安装”一章的“两线制和三线制传感器的连接示例”一节。
2)对于控制电缆，在接地夹下方的接地架上对电缆的外屏蔽层进行 360 度接地。
3)出厂时已通过跳线连接。
4)注：对数字信号使用屏蔽双绞线。
安装可选模块（如果有）参见 ACH531-01 硬件手册（3AXD50000728145 [ 中文]）的电气安装一章。
启动和使用要启动变频器，您需要设置电机数据、电机控制、连接宏和变频器参数。
ABB变频器说明书一、产品概述ABB变频器是一种能够控制交流电动机转速和转矩的电力电子设备，它可以实现对电动机的软启动、节能运行、过载保护、故障诊断等功能。
ABB变频器广泛应用于工业、建筑、农业、交通等领域，适用于各种类型和规格的电动机。
ABB变频器的主要组成部分有：控制板：负责接收和处理来自外部信号和参数设定的指令，控制变频器的运行状态和模式，显示变频器的工作参数和故障信息，提供通讯接口和扩展功能。
主回路：负责将输入的交流电转换为直流电，再将直流电逆变为可调节频率和幅值的交流电，输出给电动机。
主回路包括整流桥、滤波电容、逆变桥、输出滤波器等元件。
风扇：负责对变频器内部的电子元件进行散热，保证变频器正常工作。
外壳：负责对变频器内部的电子元件进行防护，防止灰尘、水滴、异物等进入，同时提供安装和接线的便利。
二、产品型号ACS580：通用型传动，适用于各种标准应用，如风机、水泵、压缩机等。
ACS580具有简单易用、节能高效、智能互联等特点，支持多种控制模式和通讯协议，可实现无缝集成。
ACS580的功率范围为0.75 kW至500 kW。
ACS510：通用型传动，专为风机、水泵应用优化设计，具有恒压供水、冷却风机、地铁和隧道通风机等典型应用方案。
ACS510具有节能高效、可靠稳定、易于维护等特点，支持多种控制模式和通讯协议。
ACS510的功率范围为1.1 kW至160 kW。
ACS880：工业型传动，适用于各种复杂和苛刻的工业应用，如起重机、挤出机、纺织机等。
ACS880具有强大灵活、精确可控、安全可靠等特点，支持多种控制模式和通讯协议，可实现定制化解决方案。
A CS880的功率范围为0.55 kW至5600 kW。
ACS355：微型传动，适用于各种轻工业和商业应用，如输送机、打包机、门禁系统等。
ACS355具有紧凑轻巧、易于安装、快速调试等特点，支持多种控制模式和通讯协议，可实现即插即用。
ACS355的功率范围为0.37 kW至22 kW。
一、环境条件⏹防护等级•IP21/UL 1：这个等级要求安装现场无粉尘，无腐蚀性气体或液体，无导电性颗粒物，例如凝露、碳粉或小金属颗粒。
•IP54/UL 12：这个等级可以提供对气体粉尘以及各个方向的轻度溅水的保护。
与IP21/UL 1 的防护等级相比，IP54/UL 12防护等级具有以下特点：•与IP21/UL 1 的防护等级相同的内部塑料罩。
•不同的出风口侧塑料盖板。
•附加一个内部风扇以改善冷却。
•更大的外部尺寸。
•同样的容量（不需要降容使用）。
⏹环境条件1、海拔高度•海拔高度在0～1000米时，输出电流=I2N 额定电流•海拔高度在1000～2000米时，每升高100米则P N和I2N 降容1%。
•如果安装地点海拔高度高于2000米，请联系当地的ABB变频器。
2、环境温度•最低温度-15℃-不允许有结霜。
•最高温度（fsw=1或4KHZ）为40℃。
fsw指开关频率•如果P N和I2N 降容到90%时，允许温度为50℃.•如果P N和I2N 降容到80%时，允许最高温度（fsw=8KHZ）为40℃。
•如果P N和I2N 降容到65%时，允许最高温度（fsw=12KHZ）为30℃.•温度在40～50℃之间，温度高于40℃时（fsw=4KHZ）每增加1℃，额定输出电流降低1%。
实际输出电流要乘以降容因子例如：如果环境温度是50℃，那么降容因子为100%-1%/℃x10℃=90%或0.90则输出电流为0.90 xI2N 。
3、相对湿度•小于95%（不允许结露）4、污染级别•不允许有导电性粉尘存在。
•ACS510应根据外壳防护等级安装在清洁的通风环境中。
•冷却空气必须是清洁的，无腐蚀性气体和无导电性粉尘。
•化学气体：Class 3C2•固体颗粒：Class 3S2二、基本型控制盘使用三、参数设置Group 99:启动数据此参数组专门用于配置：•设置变频器Group 01:运行数据这些参数包括了变频器装置的运行数据，包括实际信号。
ABB变频器ACS510_CN使用说明书一、产品概述ABB 变频器 ACS510_CN 是一款功能强大、性能稳定的交流传动变频器，广泛应用于工业领域的各种电机调速控制场合。
它具有高效节能、精准控制、可靠性高等优点，能够满足不同用户的需求。
二、安装与接线1、安装环境为确保变频器的正常运行和使用寿命，应将其安装在干燥、通风良好、无腐蚀性气体和灰尘的环境中。
同时，要避免阳光直射和过度震动。
2、安装方式ACS510_CN 变频器可以采用壁挂式或柜体安装方式。
在安装时，要确保有足够的空间进行布线和维护操作。
3、接线要求（1）主电路接线连接电源输入和电机输出时，务必确保相序正确，并使用合适规格的线缆，拧紧接线端子，以保证良好的接触。
（2）控制电路接线控制电路的接线应按照说明书中的接线图进行，注意屏蔽线的正确接地，以防止干扰。
三、操作面板1、面板布局操作面板上有显示屏、按键和指示灯等，用于显示参数、进行操作和指示运行状态。
2、按键功能包括启动、停止、正反转切换、菜单选择、参数修改等按键，通过简单操作即可实现对变频器的控制。
四、参数设置1、基本参数如电机额定功率、额定电压、额定电流等参数，必须准确设置，以保证变频器对电机的正确控制。
2、调速参数通过设置频率给定方式、上限频率、下限频率等参数，实现对电机转速的精确调节。
3、保护参数合理设置过流保护、过载保护、过热保护等参数，确保电机和变频器在异常情况下能及时停机，避免损坏。
五、运行模式1、本地模式通过操作面板直接控制变频器的运行和停止，以及调速等操作。
2、远程模式可以通过外部控制器（如 PLC ）发送信号来控制变频器的运行。
六、故障诊断与排除1、常见故障代码变频器在运行过程中，如果出现故障，会显示相应的故障代码。
例如，过流故障代码“OVERCURRENT”，过载故障代码“OVERLOAD”等。
2、故障排除方法根据故障代码，参考说明书中的故障排除指南，逐步检查相关电路和参数，找出故障原因并进行修复。
![ABB变频器说明书[4]](https://img.taocdn.com/s1/m/b986a9431611cc7931b765ce050876323112749b.png)
ABB变频器说明书一、产品简介ABB变频器是一种能够控制交流电动机转速和转矩的电气设备，它可以根据负载的实际需求，调节电动机的输出功率，从而实现节能、优化控制和提高效率的目的。
ABB变频器广泛应用于各种工业领域，如风机、水泵、压缩机、输送机、起重机、纺织机械、冶金机械等。
ABB变频器的主要组成部分有：整流单元：将交流电源转换为直流电，并提供给逆变单元。
逆变单元：将直流电转换为可调节频率和幅值的交流电，并输出给电动机。
控制单元：根据外部信号或内部参数，控制整流单元和逆变单元的工作状态，实现对电动机的启动、停止、加速、减速、正反转、过载保护等功能。
显示单元：显示变频器的运行状态、故障信息、参数设置等信息，并提供人机交互的界面。
通讯单元：实现变频器与上位机或其他设备之间的数据交换和远程控制。
二、产品型号ACS580系列：通用型传动，适用于各种标准应用，如风机、水泵、压缩机等。
功率范围为0.75 kW 到 500 kW¹。
ACS510系列：通用型传动，专门针对风机、水泵应用做了优化，如恒压供水，冷却风机，地铁和隧道通风机等。
功率范围为1.1 kW 到160 kW²。
ACS800系列：工业型传动，适用于各种复杂和特殊应用，如起重机、纺织机械、冶金机械等。
功率范围为0.55 kW 到 5600 kW³。
三、产品安装变频器应安装在距离电动机和开关柜足够近的地方，以减少电缆长度和压降，并避免对信号线造成干扰。
变频器应安装在垂直方向，并保留足够的空间，以便于散热和维护。
一般情况下，变频器上下左右各保留100 mm 的空间。
变频器应固定在平整且能承受其重量的支架或墙壁上，并使用隔震垫或弹簧减少震动。
变频器的输入电源应符合其额定电压和频率，并安装合适的保护装置，如熔断器、隔离开关、接地线等。
变频器的输出电缆应使用屏蔽电缆，并与输入电缆和信号线分开走线，以减少电磁干扰。
电缆的截面积应根据变频器的额定电流和电缆长度选择，并正确连接到变频器和电动机的接线端子上。
产品样本中压交流传动ACS 6000, 3 – 27 MW, 最高至 3.3 kV2 – ACS 6000产品样本 l ABBABB I ACS 6000 产品样本 – 3ABB 的ACS 6000中压变频器为要求最高可靠性的大功率应用提供了最佳解决方案。
自推出以来，ACS 6000因其质量及可靠性备受赞誉。
在全球范围内，ABB 拥有最多的中压多传动变频器客户数量，这些多传动变频器均采用了最新技术。
ACS 6000 – 世界上最成功的中压多传动变频器满足苛刻应用的模块化变频器ABB 的ACS 6000是一款模块化设计的变频器，用以满足最苛刻的单电机或多电机应用。
可以通过灵活组合模块的方式，实现每个应用的最佳配置，投资成本更低，占地面积更小。
可提供五种规格的逆变器模块(3、5、7、9 以及11 MVA)。
通过公共直流母线，可将若干个电机联至ACS 6000，使用一个多传动变频器就可实现多台电机的运行。
多传动、公共直流母线的变频器理念提供了具有最佳效率的解决方案。
全球业绩自从1999年上市以来，凭借其高质量和高可靠性，ACS 6000已经赢得了极高的声誉。
迄今，ABB 已交付了总额定功率超过15,000 MVA 的ACS 6000中压变频器。
ACS 6000中压变频器可广泛应用于多个行业。
4 – ACS 6000产品样本 l ABBACS 6000中压变频器是ABB 交流变频器产品系列的一员,用于3 - 27MW 感应或同步电机速度及转矩的控制。
其提供了许多独特的关键特性。
关键特性性能强大快速、精确的过程控制与低能耗相结合，为其赋予了顶尖的性能。
ACS 变频器控制平台是ABB 遐迩闻名的直接转矩控制(DTC)，带来了最高的转矩与速度性能以及最低的损耗，在中压变频器中首屈一指。
在所有条件下，变频器的控制是快速、平滑的。
高效率、高可靠性ACS 6000的功率半导体采用了著名的IGCT （集成门极换向晶闸管），这是大功率中压应用的理想开关。
一、环境条件⏹防护等级IP21/UL 1: 这个等级规定安装现场无粉尘, 无腐蚀性气体或液体, 无导电性颗粒物, 例如凝露、碳粉或小金属颗粒。
IP54/UL 12: 这个等级可以提供对气体粉尘以及各个方向的轻度溅水的保护。
•与IP21/UL 1 的防护等级相比, IP54/UL 12防护等级具有以下特点：•与IP21/UL 1 的防护等级相同的内部塑料罩。
•不同的出风口侧塑料盖板。
•附加一个内部风扇以改善冷却。
•更大的外部尺寸。
•同样的容量（不需要降容使用）。
⏹环境条件• 1.海拔高度•海拔高度在0～1000米时, 输出电流=I2N 额定电流海拔高度在1000～2023米时, 每升高100米则PN和I2N 降容1%。
假如安装地点海拔高度高于2023米, 请联系本地的ABB变频器。
• 2.环境温度•最低温度-15℃-不允许有结霜。
•最高温度（fsw=1或4KHZ）为40℃。
fsw指开关频率•假如PN和I2N 降容到90%时, 允许温度为50℃.•假如PN和I2N 降容到80%时, 允许最高温度（fsw=8KHZ）为40℃。
•假如PN和I2N 降容到65%时, 允许最高温度（fsw=12KHZ）为30℃.温度在40～50℃之间, 温度高于40℃时（fsw=4KHZ）每增长1℃, 额定输出电流减少1%。
实际输出电流要乘以降容因子例如：假如环境温度是50℃, 那么降容因子为100%-1%/℃x10℃=90%或0.90则输出电流为0.90 xI2N 。
•3.相对湿度•小于95%（不允许结露）•4.污染级别•不允许有导电性粉尘存在。
•ACS510应根据外壳防护等级安装在清洁的通风环境中。
•冷却空气必须是清洁的, 无腐蚀性气体和无导电性粉尘。
•化学气体: Class 3C2固体颗粒: Class 3S2二、基本型控制盘使用三、参数设立Group 99:启动数据•此参数组专门用于配置:•设立变频器•输入电机数据Group 01:运营数据这些参数涉及了变频器装置的运营数据, 涉及实际信号。
ABB变频器ACS510说明书ABB变频器ACS510说明书低压交流传动用户手册ACS510-01 变频器 (1.1...110 kW)ACS510 用户手册ACS510 变频器手册通用手册ACS510-01 用户手册(1.1…110 kW).安全指南.安装.启动.内置现场总线.现场总线适配器.诊断.维护.技术数据可选件手册( 现场总线适配器， I/O 扩展模块等，手册和可选件一起发货 )继电器输出扩展模块.安装.启动.诊断.技术数据IndustrialIT标记及DriveIT产品名称为ABB公司所持有的注册商标。
CANopen 为 CAN 组织所持有的注册商标。
ControlNet 为 ControlNet国际组织所持有的注册商标。
DeviceNet 为 Open DeviceNet 供应商协会所持有的注册商标。
DRIVECOM 为 DRIVECOM 用户组织所持有的注册商标。
Interbus 为 Interbus Club组织所持有的注册商标。
LonWorks 为 Echelon公司所持有的注册商标。
Metasys 为 Johnson Controls公司所持有的注册商标。
Modbus 和 Modbus Plus 为施奈德公司所持有的注册商标。
Profibus为 Profibus 贸易组织所持有的注册商标。
Profibus-DP 为西门子公司所持有的注册商标。
. 2004 ABB 版权所有ACS510 用户手册安全指南警告! 只允许专业技术人员安装 ACS510!警告! 即使电机已经停止,功率端子 U1, V1, W1和 U2, V2, W2 以及 UDC+, UDC-或BRK+ , BRK- 上面依然存在危险电压 !警告 !主回路电源得电后即存在危险电压。
电源断开后等候 5分钟(让中间回路电容充分放电)再打开前面板。
警告! ACS510断电后，在继电器端子上( RO1…RO3)依然可能有外部危险电压。
