ABB变频器ACS550的几种使用方法总结

ABB ACS550、ACS510变频器(modbus协议)参数设置一览表及设置步骤说明控制方式：IO端子后备+面板控制一、控制方式说明1、本用法采用两种方式控制变频器，分别I/O端子和操作面板（控制盘）；2、两种控制方式中操作面板具有最高优先级，即将操作面板切换到本地（LOC）方式时，I/O端子控制均不起作用；3、需使用I/O端子控制时，必须将操作面板切换为远程方式，此时控制站柜门上的后备操作器的手/自动状态（即变频器DI2的状态）决定变频器是采用I/O端子控制；二、控制方式切换说明1、后备I/O端子控制无法跟踪操作面板的启/停状态和给定频率，控制方式切换后变频器的启/停状态和输出频率将取决于新的控制方式；2、操作面板不能跟后备I/O端子控制的启/停状态，但手动跟踪启/停状态后能自动跟踪给定频率；三、设置说明1、恢复当前应用宏程序（99.02）的出厂设置ACS550/ACS510：无此功能，但可通过改变宏设置（99.02）并再改回的方法进行恢复，此外设置参数时可同时按下增减按钮以使当前参数恢复成默认值；四、参数表1、Group99：START-UP DATA（启动数据）ACS550 / ACS510：2、Group10：START/STOP/DIR（输入指令）ACS550 / ACS510：3、Group11：REFERENCE（给定选择）ACS550 / ACS510：ACS550 / ACS510：5、Group14：RELAY OUTPUTS（继电器输出）ACS550 / ACS510：6、Group15：ANALOGUE OUTPUTS（模拟输出）ACS550 / ACS510：ACS550 / ACS510：8、Group21：START/STOP（起动/停止）9、Group22：ACCEL/DECEL（加速/减速）ACS550 / ACS510：10、Group30：FAULT FUNCTIONS（故障功能）ACS550 / ACS510：11、Group53：COMM MOD DATA（内置通讯协议）ACS550 / ACS510：12、Group98：OPTION MODULES（可选件）。

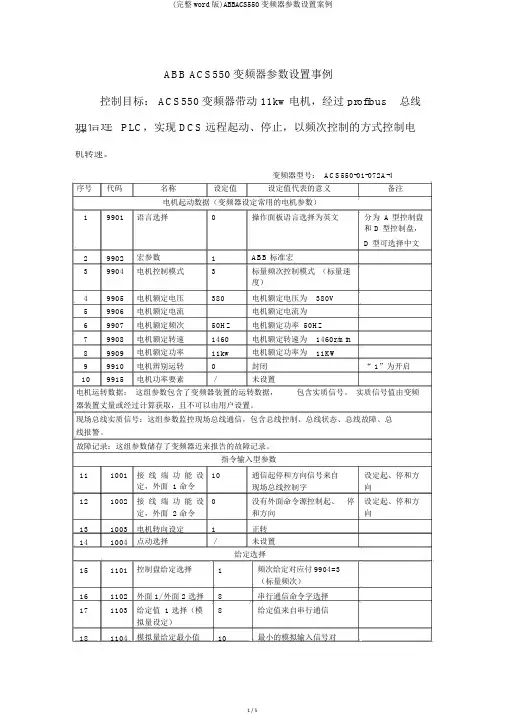

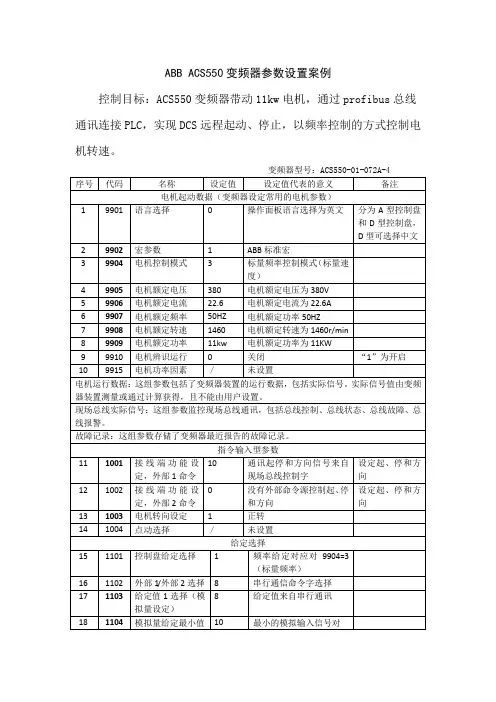

ABB ACS550变频器参数设置事例控制目标： ACS550变频器带动 11kw 电机，经过 profibus总线PLC ，实现 DCS 远程起动、停止，以频次控制的方式控制电变频器型号： ACS550-01-072A-4序号代码 名称 设定值设定值代表的意义备注电机起动数据（变频器设定常用的电机参数）19901语言选择操作面板语言选择为英文分为 A 型控制盘和 D 型控制盘，D 型可选择中文2 9902 宏参数 1 ABB 标准宏39904电机控制模式3 标量频次控制模式 （标量速度） 4 9905 电机额定电压 380 电机额定电压为 380V 5 9906 电机额定电流 电机额定电流为 6 9907 电机额定频次 50HZ 电机额定功率 50HZ 7 9908 电机额定转速 1460 电机额定转速为 1460r/min 8 9909 电机额定功率 11kw 电机额定功率为 11KW9 9910 电机辨别运转 0 封闭 “ 1”为开启109915电机功率要素／未设置电机运转数据： 这组参数包含了变频器装置的运转数据， 包含实质信号。

实质信号值由变频器装置丈量或经过计算获取，且不可以由用户设置。

现场总线实质信号：这组参数监控现场总线通信，包含总线控制、总线状态、总线故障、总线报警。

故障记录：这组参数储存了变频器近来报告的故障记录。

指令输入型参数111001 接 线 端 功 能 设 10通信起停和方向信号来自 设定起、停和方定，外面 1 命令 现场总线控制字 向 121002 接 线 端 功 能 设 0没有外面命令源控制起、 停 设定起、停和方定，外面 2 命令和方向向13 1003 电机转向设定 1 正转 141004 点动选择／未设置给定选择151101 控制盘给定选择1 频次给定对应付9904=3（标量频次） 16 1102 外面 1/ 外面 2 选择8串行通信命令字选择 171103 给定值 1 选择（模 8给定值来自串行通信拟量设定）18 1104 模拟量给定最小值10最小的模拟输入信号对通信连结机转速。

ABB变频器ACS550_01技术手册ABB变频器ACS550_01技术手册范本1.引言1.1 文档目的这份技术手册旨在为用户提供ABB变频器ACS550_01的详细技术信息和操作指南，以帮助用户正确安装、配置和维护该变频器。

1.2 读者对象本技术手册适用于那些对ABB变频器ACS550_01感兴趣的电气工程师、自动化工程师和维护人员。

2.变频器概述2.1 产品简介ABB变频器ACS550_01是一款高性能的变频器，具有广泛的应用范围。

它采用先进的控制算法和可靠的电力电子设备，可用于驱动各种类型的电动机。

2.2 主要特性- 高效的能量转换，降低能源消耗- 广泛的电压和功率范围- 内置保护功能，保证设备和系统安全- 用户友好的操作界面，简化配置和故障诊断3.产品规格3.1 电气参数- 输入电压范围- 输出电压范围- 额定功率- 最大输出频率3.2 外观和安装尺寸- 外壳材料- 尺寸和重量- 安装方法和要求4.系统配置4.1 控制模式4.1.1 矢量控制模式4.1.2 V/F控制模式4.2 输入输出接口4.2.1 数字输入和输出4.2.2 模拟输入和输出5.变频器的安装和调试5.1 安全注意事项5.2 变频器的安装步骤5.3 电气连接方法和顺序5.4 信号线路的连接与配置5.5 初始参数的设定和调试过程6.变频器的维护与故障诊断6.1 维护注意事项6.2 日常维护程序6.3 故障诊断流程6.4 常见故障代码及解决方法7.附件- 附件1：ACS550_01用户手册- 附件2：ACS550_01安装指南8.法律名词及注释8.1 著作权：包括文字、图片和图表等的知识产权8.2 商标：注册商标，标识特定产品或服务来源的符号8.3 专利：用于保护发明创造的法律权益本文档涉及附件：- 附件1：ACS550_01用户手册- 附件2：ACS550_01安装指南本文所涉及的法律名词及注释：1.著作权：著作权是指作者对其创作的文字、音乐、艺术作品等作品所享有的权利。

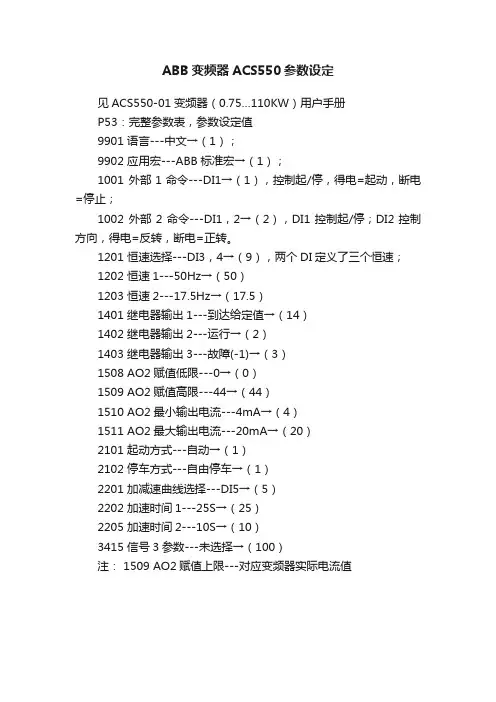

ABB变频器ACS550参数设定
见ACS550-01变频器（0.75…110KW）用户手册
P53：完整参数表，参数设定值
9901 语言---中文→（1）；
9902 应用宏---ABB标准宏→（1）；
1001 外部1命令---DI1→（1），控制起/停，得电=起动，断电=停止；
1002 外部2命令---DI1，2→（2），DI1控制起/停；DI2控制方向，得电=反转，断电=正转。

1201 恒速选择---DI3，4→（9），两个DI定义了三个恒速；
1202 恒速1---50Hz→（50）
1203 恒速2---17.5Hz→（17.5）
1401 继电器输出1---到达给定值→（14）
1402 继电器输出2---运行→（2）
1403 继电器输出3---故障(-1)→（3）
1508 AO2赋值低限---0→（0）
1509 AO2赋值高限---44→（44）
1510 AO2最小输出电流---4mA→（4）
1511 AO2最大输出电流---20mA→（20）
2101 起动方式---自动→（1）
2102 停车方式---自由停车→（1）
2201 加减速曲线选择---DI5→（5）
2202 加速时间1---25S→（25）
2205 加速时间2---10S→（10）
3415 信号3参数---未选择→（100）
注： 1509 AO2赋值上限---对应变频器实际电流值。

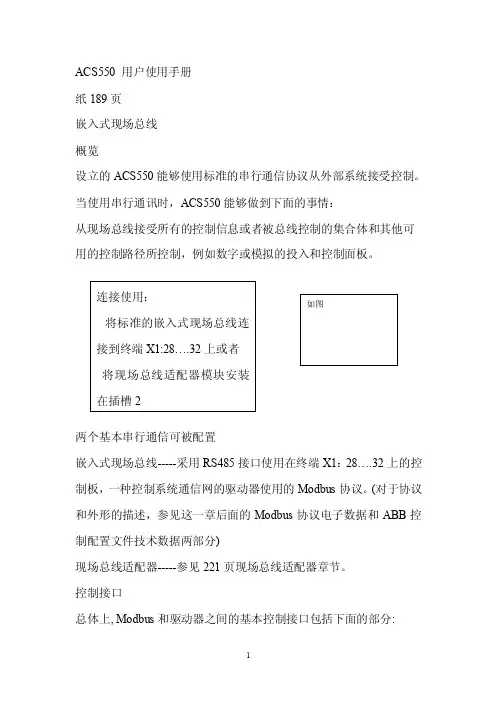

ACS550 用户使用手册纸189页嵌入式现场总线概览设立的ACS550能够使用标准的串行通信协议从外部系统接受控制。

当使用串行通讯时，ACS550能够做到下面的事情：从现场总线接受所有的控制信息或者被总线控制的集合体和其他可用的控制路径所控制，例如数字或模拟的投入和控制面板。

两个基本串行通信可被配置嵌入式现场总线-----采用RS485接口使用在终端X1：28….32上的控制板，一种控制系统通信网的驱动器使用的Modbus 协议。

(对于协议和外形的描述，参见这一章后面的Modbus 协议电子数据和ABB 控制配置文件技术数据两部分)现场总线适配器-----参见221页现场总线适配器章节。

控制接口总体上, Modbus 和驱动器之间的基本控制接口包括下面的部分:输出字---控制字---参考资料1---参考资料2输入字---状态字---实际价值1---实际价值2纸190页---实际价值3---实际价值4---实际价值5---实际价值6---实际价值7---实际价值8这些字的内容被概况定义了，关于使用的概况的细节参见209页ABB 控制配置文件技术数据部分。

说明：关于字输入和输出的使用是从现场总线控制器的角度看的，例如输出描述数据流从现场总线控制器到驱动器，从驱动器的角度显示的是输入。

规划网络规划应解决下列问题：什么类型和数量的设备必须是连接到网络？什么控制信息必须设置到驱动器？什么反馈信息必须送交从驱动器的控制系统？机械和电气安装----嵌入式现场总线警告！连接应该只在驱动器断开电源时。

驱动器终端28….32是为了RS485通信。

使用贝尔登9842或相等物。

贝尔登9842是一种扭曲的，对屏蔽电缆的波阻抗是120欧姆。

在使用上述其中一种双屏蔽双绞线的485链接。

使用此对连接所有A （- ）终端一起和所有B（+ ）终端在一起。

使用一个电线在其他两个的逻辑地面（终端31 ），造成一个电线使用。

在任何时候不直接连接地面485网络。

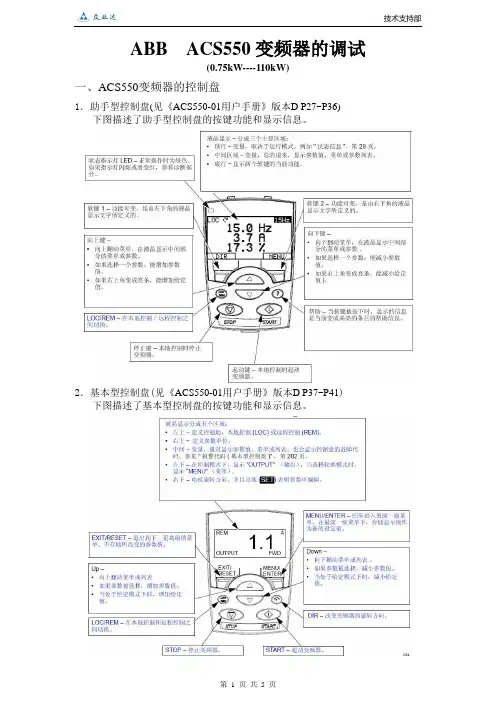

ABB ACS550变频器的调试(0.75kW----110kW)一、ACS550变频器的控制盘1．助手型控制盘(见《ACS550-01用户手册》版本D P27~P36)下图描述了助手型控制盘的按键功能和显示信息。

2．基本型控制盘(见《ACS550-01用户手册》版本D P37~P41) 下图描述了基本型控制盘的按键功能和显示信息。

二、在默认宏下的基本调试下面调试举例用了助手型控制盘的ABB标准宏，电机控制模式为标量控制。

①在变频器通电之前，检查确认功率电缆、控制端子的接线正确无误。

下图的是ABB标准宏的端子接线与定义图。

②变频器通电后，在默认的ABB标准宏(9902=1)下，按键切换至本地控制模式下，此时液晶显示屏左上角显示“LOC”。

③按MENU/ENTER键进入参数菜单，根据电机铭牌上的参数在99组设置电机参数：●9905(电机额定电压)●9906(电机额定电流)●9907(电机额定频率)●9908(电机额定转速)●9909(电机额定功率)④按下START键起动电机。

再按住△或▽键调整给定频率，观察液晶显示屏左上角，显示变频器和电机的旋转状态标记“(正转)”或“(反转)”在旋转，同时电机旋转。

⑤若电机转向与要求不一致，通常有以下两种方法改变转向：●改变任意两相电机电缆；(推荐使用)●更改参数1003，把原先FORWARD(正转)改为REVERSE(反转)，原先REVERSE(反转)改为FORWARD(正转)。

(建议不用)⑥按下STOP键停止电机，等到显示屏的旋转状态标记“(正转)”或“(反转)”停止转动后，再按键切换至远程控制模式下，此时液晶显示屏左上角显Array示“REM”。

⑦送一个外部起动信号至DI1，使电机起动。

再调整连接于AI1的模拟电位器，改变给定速度，观察液晶显示屏左上角，显示变频器和电机的旋转状态标记“(正转)”或“(反转)”在旋转，同时电机旋转。

⑧送一个外部换向信号至DI2，电机将换向旋转。

ABB ACS550变频器的调试(0.75kW----110kW)一、ACS550变频器的控制盘1．助手型控制盘(见《ACS550-01用户手册》版本D P27~P36)下图描述了助手型控制盘的按键功能和显示信息。

2．基本型控制盘(见《ACS550-01用户手册》版本D P37~P41) 下图描述了基本型控制盘的按键功能和显示信息。

二、在默认宏下的基本调试下面调试举例用了助手型控制盘的ABB标准宏，电机控制模式为标量控制。

①在变频器通电之前，检查确认功率电缆、控制端子的接线正确无误。

下图的是ABB标准宏的端子接线与定义图。

②变频器通电后，在默认的ABB标准宏(9902=1)下，按键切换至本地控制模式下，此时液晶显示屏左上角显示“LOC”。

③按MENU/ENTER键进入参数菜单，根据电机铭牌上的参数在99组设置电机参数：●9905(电机额定电压)●9906(电机额定电流)●9907(电机额定频率)●9908(电机额定转速)●9909(电机额定功率)④按下START键起动电机。

再按住△或▽键调整给定频率，观察液晶显示屏左上角，显示变频器和电机的旋转状态标记“(正转)”或“(反转)”在旋转，同时电机旋转。

⑤若电机转向与要求不一致，通常有以下两种方法改变转向：●改变任意两相电机电缆；(推荐使用)●更改参数1003，把原先FORWARD(正转)改为REVERSE(反转)，原先REVERSE(反转)改为FORWARD(正转)。

(建议不用)⑥按下STOP键停止电机，等到显示屏的旋转状态标记“(正转)”或“(反转)”停止转动后，再按键切换至远程控制模式下，此时液晶显示屏左上角显Array示“REM”。

⑦送一个外部起动信号至DI1，使电机起动。

再调整连接于AI1的模拟电位器，改变给定速度，观察液晶显示屏左上角，显示变频器和电机的旋转状态标记“(正转)”或“(反转)”在旋转，同时电机旋转。

⑧送一个外部换向信号至DI2，电机将换向旋转。

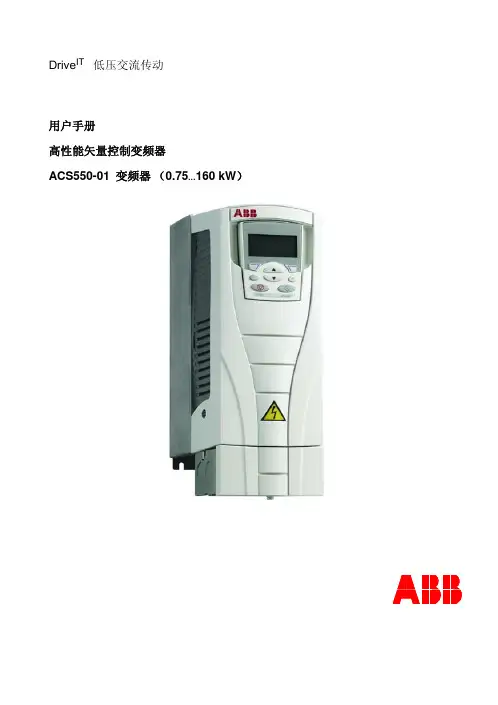

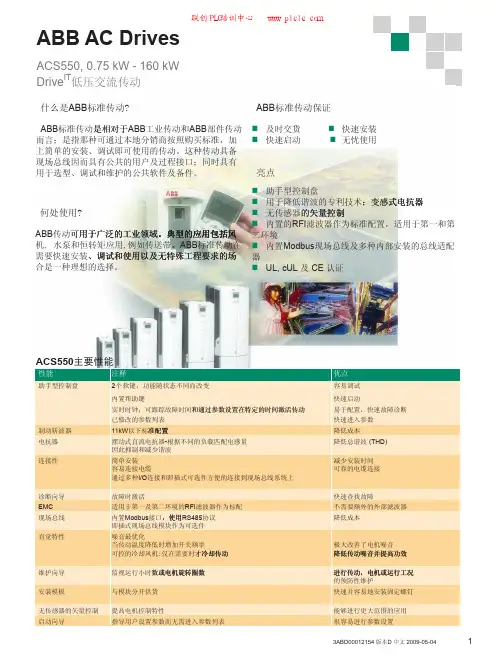

Drive IT 低压交流传动用户手册高性能矢量控制变频器ACS550-01 变频器（0.75…160 kW）ACS550 User’s ManualACS550 变频器手册通用手册ACS550-01/U1 用户手册 (0.75…160 kW)•安全指南•安装•起动•内置现场总线•现场总线适配器•诊断•维护•技术数据ACS550-02/U2 用户手册 (200…355 kW)•安全指南•安装•起动•诊断•维护•技术数据ACS550 技术参考手册(仅提供电子版文件)•详细产品描述–产品技术描述，包括外形尺寸图–柜体安装信息，包括功率损耗–软件和控制，包括完整参数描述–用户接口和控制连接–完整可选件描述–备件–其它等•实际工程指导–PID & PFC 工程指导–安装和选型指导–诊断和维护信息–其它等可选件手册( 现场总线适配器， I/O 扩展模块等，手册和可选件一起发货 )MFDT-01 FlashDrop用户手册3AFE68591074 (English)OREL-01 继电器输出扩展模块用户手册3AUA0000001935 (English)OTAC-01 脉冲编码器接口模块用户手册3AUA0000001938 (English)RCAN-01 CANopen总线适配器用户手册3AFE64504231 (English)RCNA-01 ControlNet总线适配器用户手册3AFE64506005 (English)RDNA-01 DeviceNet总线适配器用户手册3AFE64504223 (English)RETA-01 Ethernet总线适配器用户手册3AFE64539736 (English)RLON-01 LonWorks总线适配器用户手册3AFE64798693 (English)RPBA-01 PROFIBUS-DP总线适配器用户手册3AFE64504215 (English)技术目录•安全•安装•起动•故障诊断•技术数据Industrial IT标记及Drive IT产品名称为ABB公司所持有的注册商标。

ABB ACS550、ACS510变频器(modbus协议)参数设置一览表及设置步骤说明控制方式：IO端子后备+面板控制一、控制方式说明1、本用法采用两种方式控制变频器，分别I/O端子和操作面板（控制盘）；2、两种控制方式中操作面板具有最高优先级，即将操作面板切换到本地（LOC）方式时，I/O端子控制均不起作用；3、需使用I/O端子控制时，必须将操作面板切换为远程方式，此时控制站柜门上的后备操作器的手/自动状态（即变频器DI2的状态）决定变频器是采用I/O端子控制；二、控制方式切换说明1、后备I/O端子控制无法跟踪操作面板的启/停状态和给定频率，控制方式切换后变频器的启/停状态和输出频率将取决于新的控制方式；2、操作面板不能跟后备I/O端子控制的启/停状态，但手动跟踪启/停状态后能自动跟踪给定频率；三、设置说明1、恢复当前应用宏程序（99.02）的出厂设置ACS550/ACS510：无此功能，但可通过改变宏设置（99.02）并再改回的方法进行恢复，此外设置参数时可同时按下增减按钮以使当前参数恢复成默认值；四、参数表1、Group99：START-UP DATA（启动数据）ACS550 / ACS510：2、Group10：START/STOP/DIR（输入指令）ACS550 / ACS510：3、Group11：REFERENCE（给定选择）ACS550 / ACS510：ACS550 / ACS510：5、Group14：RELAY OUTPUTS（继电器输出）ACS550 / ACS510：6、Group15：ANALOGUE OUTPUTS（模拟输出）ACS550 / ACS510：ACS550 / ACS510：8、Group21：START/STOP（起动/停止）9、Group22：ACCEL/DECEL（加速/减速）ACS550 / ACS510：10、Group30：FAULT FUNCTIONS（故障功能）ACS550 / ACS510：11、Group53：COMM MOD DATA（内置通讯协议）ACS550 / ACS510：12、Group98：OPTION MODULES（可选件）。

Drive IT 低压交流传动用户手册高性能矢量控制变频器ACS550-01 变频器（0.75…160 kW）ACS550 用户手册3安全指南警告! 只允许专业技术人员安装 ACS550!警告! 即使电机已经停止, 功率端子 U1, V1, W1和 U2, V2, W2 以及UDC+, UDC-或BRK+ , BRK- 上面依然存在危险电压!警告!主回路电源得电后即存在危险电压。

电源断开后等候5分钟（让中间回路电容充分放电）再打开前面板。

警告!ACS550断电后，在继电器端子上 ( RO1…RO3 )依然可能有外部危险电压。

警告! 当两个或两个以上的变频器的控制端子并联使用时，用于控制连接的辅助电源应来自同一个单元或外部电源。

警告! ACS550-01不是可以在现场维修的机器。

不要试图修理损坏的单元，请与供应商或当地授权的维修站联系。

警告! 当输入电源短时断电之后再次恢复时，如果外部运行指令为ON（起动），ACS550 将自动起动。

警告! 散热器的温度可能很高。

参见 "技术数据"，第 226页。

警告! 不要使用断路设备来起停电机，而应通过控制变频器的起停来控制电机。

直流侧电解电容所允许的最大充放电次数为每10分钟内5次。

警告!如果变频器用在浮地电网或高阻接地(大于30欧姆)电网时，请断开内部EMC滤波器的连接，否则系统将通过EMC滤波电容接地。

可能会导致危险或损坏变频器。

如果变频器用在角接地TN电网时，请断开内部EMC滤波器的连接，否则将损坏变频器。

注意：断开EMC滤波器连接后，变频器将不具有EMC兼容性。

参见相关章节"断开内部EMC滤波器"，第17页。

也参见相关章节"不对称接地电网、"和"浮地电网"，第232页。

警告!不要试图在变频器上电的时候安装或拆卸 EM1, EM3, F1 或 F2 螺钉。

注意! 欲获取详细的技术信息，请与供应商或当地ABB代表处联系。

WOIRD格式
ABB变频器ACS550的几种使用方法总结
a．外部按钮启停控制，外接电位器调速
变频器出厂默认为标准宏，在接线无误的情况下，只要查看一下参数1001，
确认为1；1601确认为0即可（不需要正反转的情况下）。

b．如果牵引机等需要正反转的，在标准宏控制下，只要设定参数1001
为9，1003为3即可。

c．行星切割锯（公转电机为恒速），在标准宏控制下，只要设定参数1201为6，1202为一个固定频率，如20HZ，即可。

端子11，12号短接，10号与13号和18号经过中间继电器控制通断。

d．外部按钮启停控制，变频器控制面板调速
在标准宏控制下，设定参数1001为1，1103为0即可。

如果是用英文面板操作，需要在REF状态下使用（即调出REF后按下确认键，再用上下箭头调速）。

e．变频器面板启停控制，外接电位器调速
在标准宏控制下，设定参数1001为8，1103为1即可。

f．变频器面板启停控制，变频器控制面板调速
在标准宏控制下，设定参数1001为8，1103为0即可。

专业资料整理。
