ABB变频器使用教程【精编版】

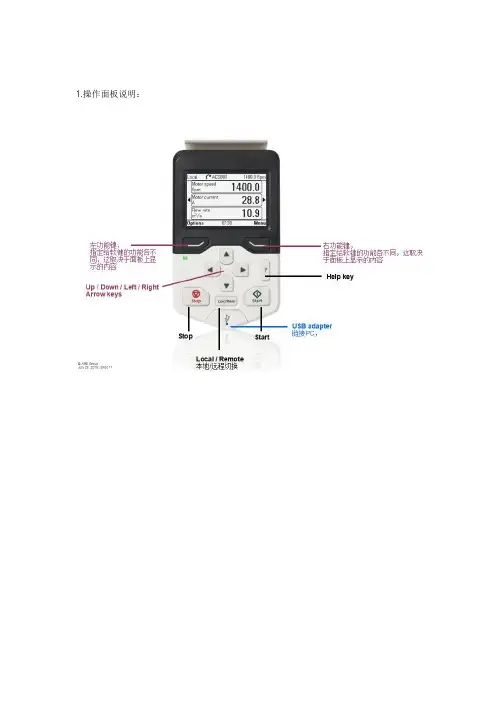

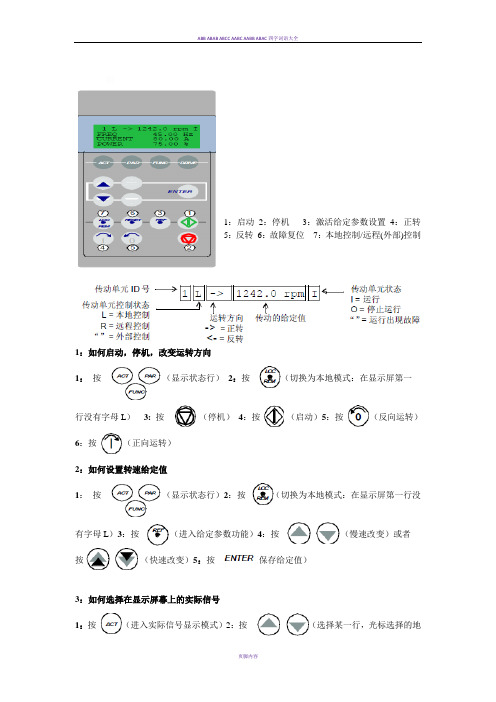

1.操作面板说明：
2.参数设置实例：
电机参数：
额定电流：310A
额定电压：AC380V
额定功率：200KW
额定转速：900转/分
让变频器在本地模式下，面板左上角显示Local本地
参数95.01Supply voltage，选择电源电压范围
95.01=380 (415V)
99.03motor type电机类型=Asynchronous motor异步电机
99.04motor control mode控制方式=DTC
99.06motor nominal current电机电流=310A
99.07Motor nominal voltage电机电压=380V
99.08Motor nominal frequency电机频率=50HZ
99.09Motor nominal speed电机转速=900
99.10Motor nominal power电机功率=200
99.13ID run requested选择辨识类型=标准
在面板提示下，按启动键，开始辨识。

完成后，可在99.14查看辨识类型。

辨识运行。

保证各种情况下良好的控制精度。

辨识运行持续90秒钟。

23.12速度加速时间1=50s（根据实际需要可增加或减少）
23.13速度加减速时间=50s（同上）
设定完成后，返回主画面
选择选项键进入
选择给定进入
通过上下键设定速度给定值
按下启动，启动变频器
启动后如发现电机翻转，停止变频器后按下选项键进入
通过上下键选择方向改变，按下选择键即可。

ABB变频器使用教程本篇文章将介绍ABB变频器的基本使用方法和注意事项，帮助用户更好地了解和操作ABB变频器。

一、安装与接线：1.安装前：a.安装前请先阅读ABB变频器的操作手册，并确保自己对相关知识有一定的了解；b.安装前请先切断电源，并确保没有残留的电压或电流；c.安装前请检查变频器和电机的参数是否匹配，例如电压、功率等。

2.安装变频器：a.将ABB变频器安装在合适的位置，确保通风良好，不受灰尘和湿气影响；b.将变频器固定在平稳的表面上，以保证变频器的稳定性；c.将电机与变频器进行正确的接线，确保电气连接可靠。

3.接地：a.在变频器安装过程中，务必正确接地，以确保设备的安全性；b.连接一根足够粗的接地线，将其连接至变频器的接地螺钉上；c.接地线材料要求导电性好，长度要足够，可根据具体情况选择。

二、参数设置：1.连接变频器：a.首先，将变频器连接至电源，并确保电源和变频器的参数匹配；b.然后，将变频器与电机进行正确的接线，确保电气连接可靠；c.最后，将变频器的控制线与控制设备连接起来，如PLC、控制面板等。

2.参数设置：a.按下ABB变频器的电源开关，观察变频器的显示屏，在屏幕上会显示出参数设置的菜单；b.根据实际需求，设置变频器的相关参数，例如电机额定功率、运行频率等；c.设置完成后，保存参数并退出菜单。

三、运行调试：1.启动变频器：a.按下ABB变频器的启动按钮，启动变频器；b.此时，变频器会根据事先设置好的参数，对电机进行调速。

2.调速方法：a.变频器通常包含多种调速方式，可以根据实际需要进行选择；b.通常可以通过变频器的控制面板或远程控制器进行调速，具体方式可以参考ABB变频器的操作手册。

3.监测与保护：a.在电机调速过程中，可以通过变频器的监测功能来监视电机的工作状态；b.如果发现异常情况，如过流、过载等，应及时采取相应的保护措施，避免设备损坏。

四、维护与保养：1.定期检查：a.定期检查变频器和电机的接线，确保接线正常；b.定期检查变频器的冷却风扇，确保通风正常；c.定期检查变频器的各种传感器，确保其正常工作。

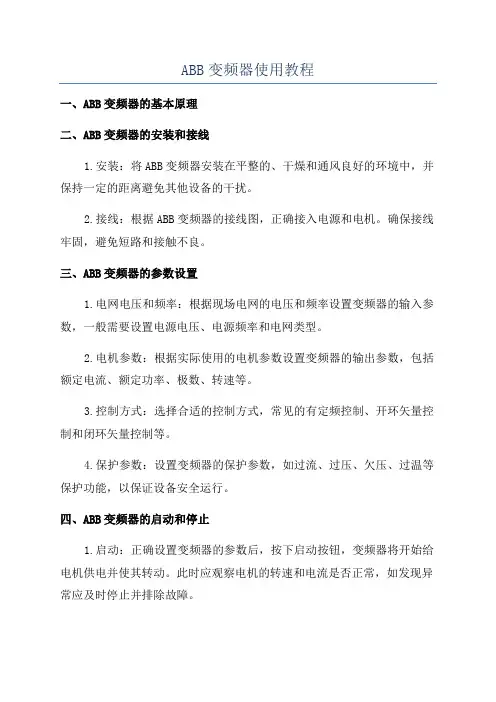

ABB变频器使用教程一、ABB变频器的基本原理二、ABB变频器的安装和接线1.安装：将ABB变频器安装在平整的、干燥和通风良好的环境中，并保持一定的距离避免其他设备的干扰。

2.接线：根据ABB变频器的接线图，正确接入电源和电机。

确保接线牢固，避免短路和接触不良。

三、ABB变频器的参数设置1.电网电压和频率：根据现场电网的电压和频率设置变频器的输入参数，一般需要设置电源电压、电源频率和电网类型。

2.电机参数：根据实际使用的电机参数设置变频器的输出参数，包括额定电流、额定功率、极数、转速等。

3.控制方式：选择合适的控制方式，常见的有定频控制、开环矢量控制和闭环矢量控制等。

4.保护参数：设置变频器的保护参数，如过流、过压、欠压、过温等保护功能，以保证设备安全运行。

四、ABB变频器的启动和停止1.启动：正确设置变频器的参数后，按下启动按钮，变频器将开始给电机供电并使其转动。

此时应观察电机的转速和电流是否正常，如发现异常应及时停止并排除故障。

2.停止：停止时，先降低变频器的输出频率和电压，使电机逐渐停止转动，最后按下停止按钮断开电源。

五、ABB变频器的常见故障及排除方法1.过流故障：检查电机的负载是否过重，调整变频器的输出电流限制参数。

2.过压故障：检查供电电压是否正常，如异常应及时停止运行并检修电源。

3.欠压故障：检查供电电压是否低于设定的欠压保护值，如低于应及时停止运行并检修电源。

4.过温故障：检查电机和变频器的散热情况，如异常应停止运行，并进行散热处理。

5.其他故障：根据变频器的报警信息或故障代码查询手册找出具体故障原因，并进行相应的排除处理。

六、ABB变频器的维护和保养1.定期检查变频器的散热情况，保持散热器清洁，避免灰尘和杂物堆积。

2.定期检查变频器的接线和连接器，确保接触良好，避免接触不良导致的故障。

3.定期检查变频器的保护参数设置，避免过流、过压、欠压等故障发生。

4.定期检查变频器的软件版本，如有更新及时升级以提高性能和稳定性。

abb变频器使用说明书ABB变频器使用说明书是一份非常重要的文档，它能帮助用户了解和正确使用ABB变频器。

在这篇文章中，我们将为您详细介绍ABB变频器的使用方法以及注意事项。

首先，让我们来了解ABB变频器的基本知识。

ABB变频器是一种电动机控制器，可用于调节和控制电动机的转速和运行参数。

ABB变频器的主要功能是将输入电源的频率和电压转换为与电动机匹配的频率和电压。

通过调整输出频率和电压，ABB变频器可以实现电动机的无级调速，并提高电动机的效率和性能。

在使用ABB变频器之前，用户需要先了解一些基本的电工知识。

用户应该清楚电气设备的基本知识，如电压、电流、功率等。

此外，用户还需要了解电动机的运行原理和常见故障排除方法。

接下来，我们将详细介绍ABB变频器的使用方法。

第一步，用户需要仔细阅读ABB变频器的安装手册，并按照手册中的指示安装变频器。

安装过程中需要注意一些重要事项，如正确接地、排除电源干扰等。

第二步，用户需要了解ABB变频器的控制面板和菜单结构。

控制面板上有一些按键和显示屏，用户通过按键操作和显示屏上的信息来进行参数设置和故障排查。

第三步，用户需要根据具体应用要求进行参数设置。

ABB变频器提供了丰富的参数设置选项，用户可以根据实际需要调整参数，以实现最佳的控制效果。

在设置参数时，用户需要注意保持合适的参数范围，避免超出电动机的额定工作条件。

第四步，用户需要进行变频器的调试和测试。

调试过程中，用户需要逐步设置不同的参数，并观察电动机的运行情况。

如果发现异常情况，用户需要进行相应的故障分析和排除。

最后，让我们一起来了解一些使用ABB变频器需要注意的事项。

首先，用户需要定期对ABB变频器进行维护和保养。

维护工作包括清洁变频器和检查各种连接是否紧固可靠。

其次，用户在使用ABB变频器时应遵守安全操作规程。

用户需要确保安装和维护工作在断电和安全的环境下进行，并遵守相关的安全操作规定。

最后，如果用户在使用ABB变频器过程中遇到问题，可以查阅ABB 变频器的使用说明书，或者联系ABB公司的技术支持团队寻求帮助。

ABB变频器操作说明一、ABB变频器简介二、ABB变频器的安装1.安装前的准备工作：在安装ABB变频器之前，首先要将电源切断，并将电源线接地。

在安装之前，还需要对变频器进行检查，确保没有损坏或松动的部件。

2.安装变频器：将ABB变频器安装在干燥、无振动和无腐蚀气体的场所。

可以使用螺栓将变频器固定在固定底座上。

确保变频器与电机的输出轴对齐，并确保电机的输入端与变频器的输出端连接正确。

三、ABB变频器的基本操作1.启动变频器：保持电源切断状态下，将操作开关设置到“STOP”位置，然后将电源接通。

此时，按下“RUN”按钮，变频器将开始工作。

2.变频器的停止：将操作开关设置到“STOP”位置，变频器将停止工作。

3.变频器的速度调节：可以通过转动速度调节旋钮来调节电机的转速。

顺时针旋转旋钮将使转速增加，逆时针旋转旋钮将使转速减慢。

4.变频器的故障报警：变频器会检测到电机或变频器本身的故障，并通过故障指示灯和报警声音来警示用户。

如遇到故障，及时切断电源并检查故障原因。

四、ABB变频器的高级功能1.温度保护功能：ABB变频器具有温度保护功能，在电机过热时会自动停机，以保护电机不受损坏。

2.过载保护功能：ABB变频器可以监测并保护电机免受过载和短路等异常电流的损害。

当出现过载或短路时，变频器会自动停止工作。

3.频率控制功能：ABB变频器可以通过调节输出频率来控制电机的转速。

用户可以根据需要设置输出频率的大小。

4.故障自诊断功能：ABB变频器具有自诊断功能，可以通过内置的诊断系统来检测变频器的故障，并提供相应的故障报警。

五、ABB变频器的维护1.定期检查：定期检查ABB变频器的连接线路和散热装置，确保它们没有松动或受损。

2.清洁保养：定期清洁变频器的外壳和风扇，以确保良好的散热。

3.维护期间的注意事项：在进行维护时，务必切断电源，并等待一段时间，以确保电容器已经放电。

六、ABB变频器的安全使用1.使用合适的电源：确保ABB变频器使用正确的电压和频率，以防止损坏设备或发生危险。

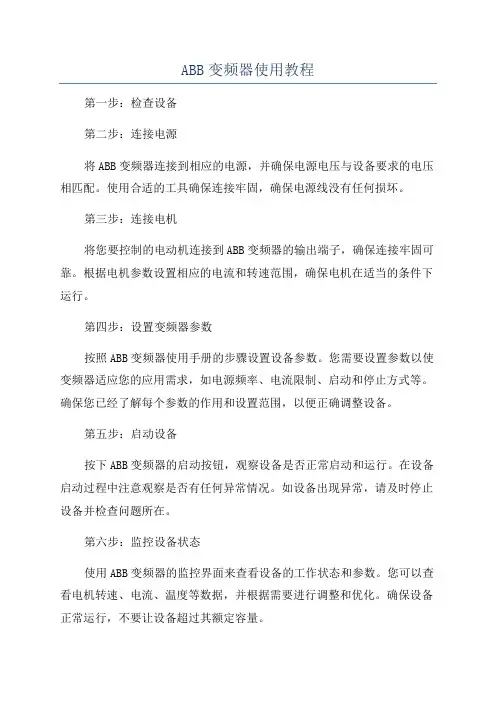

ABB变频器使用教程第一步：检查设备第二步：连接电源将ABB变频器连接到相应的电源，并确保电源电压与设备要求的电压相匹配。
