Revit在桥梁中的应用建模篇(T梁+箱梁+变截面梁+普通钢筋

先给这个上部结构拉一个截面，然后进入视图，选钢筋。

然后就会出现钢筋的样式，这里需要一个U型的，选好以后要安放在平面上。

安放的平面可以选择当前所在工作面，较近的表面或者较远的表面三种，安放的方式可以选择平行工作面，平行表面，和垂直于表面三种。

如果选择平行于工作面，是下图。

应用，好了。

因为这是一个箍筋，需要按照200mm 的间距摆放，我们换到正面看一下。

正面这个结构是不平整的，但是钢筋需要紧贴着底边以40mm的间距来排放，意味着钢筋的长度也要根据这个构建的形状进行适应性变化。

所以在设置钢筋组的时候，需要选择一个自适应的选项。

选择钢筋——点选可变钢筋组——选择最大间距——200mm。

这根H16就画好了，不过这只是箍筋的一半，现在还要画另一半。

这两根箍筋要在一个水平面上，这里就有一个平面约束的问题。

画好另一半以后，转去侧面。

用对齐命令放置于同一平面上。

进入编辑模式。

选中倾斜的钢筋定位线，软件自动寻找与之平行的约束线，就是最右侧的构件边线，出来一个输入框，可以填一个数值，用来约束该钢筋位置。

点确定，搞定。

开了钢筋约束以后。

新放的钢筋只能放在已有钢筋的旁边，不可能产生冲突。

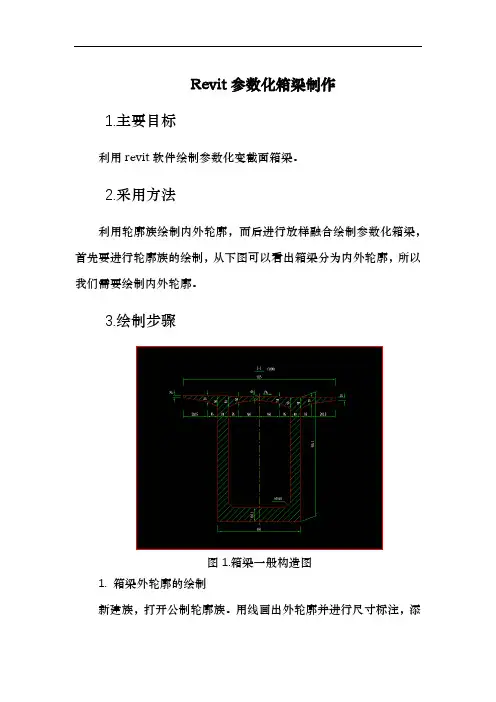

Revit参数化箱梁制作1.主要目标利用revit软件绘制参数化变截面箱梁。

2.采用方法利用轮廓族绘制内外轮廓，而后进行放样融合绘制参数化箱梁，首先要进行轮廓族的绘制，从下图可以看出箱梁分为内外轮廓，所以我们需要绘制内外轮廓。

3.绘制步骤图1.箱梁一般构造图1.箱梁外轮廓的绘制新建族，打开公制轮廓族。

用线画出外轮廓并进行尺寸标注，添加标签即可得到参数。

主要参数为梁高、顶板宽、底板宽、翼板厚度以及横坡，绘制完成进行保存命名，详见下图。

图2.新建公制轮廓族图3.箱梁外轮廓图4.箱梁外轮廓参数2.箱梁内轮廓的绘制箱梁内轮廓的绘制同理运用轮廓族进行绘制，内轮廓相对的参数要多一些，需要绘制加腋、顶板厚度、腹板厚度以及底板厚度等参数，按需添加参数。

图5.箱梁内轮廓图6.箱梁内轮廓参数3.箱梁的绘制新建公制结构框架-梁和支撑族，将绘制完毕的箱梁的内外轮廓族载入到新建的族中，结构框架中原来存在的梁可以进行删除，只保留我们所需要的即可。

图7载入之后即可在项目浏览器族中看到载入的轮廓族，由于是变截面参数化箱梁，所以我们需要控制箱梁起止高度甚至腹板、底板厚度，在这里我们将内外轮廓进行复制一下。

图8点击放样融合命令，进行绘制路径，并将其起止路径与参照平面进行锁定，这样才能随参数而动。

图9绘制完路径进行选择轮廓，点击确定。

图10到这里，打开三维视图，我们发现箱梁外部实心段已经绘制完成了。

图11现在进行内部空心的绘制。

打开参照平面视图，同样进行放样融合命令，可以选择空心放样融合命令，即可选择空心融合命令最后进行剪切，在这里我们选择空心放样融合命令，而后选择内轮廓。

图12到这里呢，我们再次打开三维发现箱梁已经建好了，但是并不是我们要的，如下图所示，但是为什么不是我们想象的样子呢？很简单因为我们内外轮廓绘制的时候梁高不一样，内轮廓绘制的梁高比外轮廓绘制的要高，但是并不影响我们接下来的操作。

图13族建好了，接下来就是关联族参数，让箱梁可以随着我们添加的参数进行改变。

Revit在桥梁中的应用建模篇（T梁+箱梁+变截面梁+普通钢筋Revit在桥梁中的应用建模篇（1）——T梁众所周知，BIM在工程界发展迅猛，而Revit在BIM系列软件中应用最广。

目前，BIM在工民建应用较多，而在桥梁方面应用较少。

本大神也算是对桥梁和revit有所了解，所以决定近期陆续推出Revit在桥梁中的应用的教程。

废话不多说，开讲！本节教程分为三个内容：1）项目简介；2）建立T梁族；3）建立T梁模型。

1 项目简介以单梁为例，多根梁粘贴复制就好。

T梁截面见图1，T梁跨度30m。

建好后的模型见图2。

图1 图22 建立T梁族Revit里的族大多数是关于房屋建筑方面的，桥梁方面几乎没有，所以需要自己建族。

步骤1 新建一个空白文件，然后新建族，选择公制常规模型。

如图3，图4.图3图4步骤2 选择模型线及项目浏览器的左立面视图（如图5），然后开始画T梁轮廓线，这里的T梁轮廓线随意画（如图6）。

图5图6步骤3在创建里选择参照平面功能，在T梁的如图几个位置画参照平面（如图7）。

图7步骤4在注释里选择对齐选项，然后开始注释。

点击图中的EQ按钮（图8），并且再加两条注释线如图（图9）。

注：这里的尺寸数值不重要。

图8图9步骤5 点击尺寸线，然后点击标签（图10），选择添加参数，出来如图对话框（图11）。

然后依次添加参数（如图12）。

图10图11图12步骤6 点创建中的拉伸选项。

然后画T梁（如图13）。

画完后，点击如图对勾符号（如图14）。

图13图14步骤7点击三维视图，增加T梁长度参数（如图15、16、17）。

最后载入到项目中。

图15图16图173 建立T梁模型，在空白处随便点击一下，然后点击如图中的三维视图标志，T梁族就实例化了（图18）。

可以在如图的地方随意修改T 梁的参数了（图19）。

最后的模型如图（图20）。

图18图19图20Revit在桥梁中的应用建模篇（2）——箱梁很多方法跟上一篇一致，这里就不啰嗦了，直接上结果。

revit钢筋建模要求Revit钢筋建模要求Revit是一种广泛应用于建筑设计和建模的软件，它不仅可以进行建筑结构的三维建模，还可以进行钢筋的建模。

Revit钢筋建模是在建筑设计中非常重要的一环，它直接影响着结构的强度和稳定性。

因此，在进行Revit钢筋建模时，有一些重要的要求需要遵守。

准确的结构设计是进行Revit钢筋建模的基础。

在进行建模之前，必须对结构的尺寸、荷载和材料等进行准确的计算和分析。

只有在设计阶段获得准确的数据后，才能开始进行Revit钢筋建模。

Revit钢筋建模需要按照国家和地区的相关标准进行。

不同的国家和地区可能有不同的建筑规范和标准，因此在进行Revit钢筋建模时，必须遵循相应的标准。

这些标准包括钢筋的直径、间距、弯曲半径等要求，以及钢筋的连接方式和固定方式等。

在进行Revit钢筋建模时，还需要注意以下几点要求：1. 钢筋的材料属性要准确设置。

钢筋的材料属性包括弹性模量、屈服强度、抗拉强度等，这些属性将直接影响结构的性能和安全性。

因此，在进行Revit钢筋建模时，必须准确设置钢筋的材料属性。

2. 钢筋的布置要合理。

钢筋的布置直接影响着结构的强度和稳定性。

在进行Revit钢筋建模时，必须根据结构设计的要求，合理布置钢筋。

同时，还需要考虑钢筋的间距、弯曲半径等要求，确保钢筋的布置符合标准。

3. 钢筋的连接要牢固可靠。

钢筋的连接是结构的关键部分，如果连接不牢固可靠，将会影响结构的强度和稳定性。

在进行Revit钢筋建模时，必须保证钢筋的连接符合标准要求，并且连接部位要进行合理的加固和处理。

4. 钢筋的长度和弯曲要符合要求。

钢筋的长度和弯曲是根据具体结构的需求进行设计和施工的。

在进行Revit钢筋建模时，必须根据结构设计的要求，准确设置钢筋的长度和弯曲。

5. 钢筋的保护要充分考虑。

钢筋的保护是为了防止钢筋锈蚀和损坏，从而保证结构的安全性和使用寿命。

在进行Revit钢筋建模时，必须考虑钢筋的保护要求，如混凝土的保护层厚度、钢筋的覆盖层等。

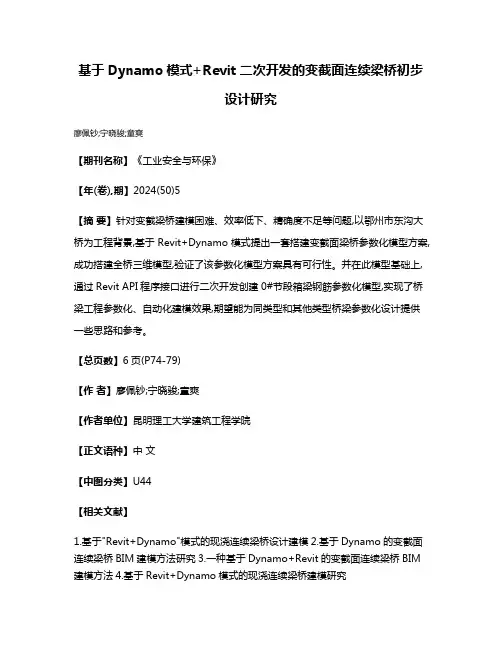

基于Dynamo模式+Revit二次开发的变截面连续梁桥初步
设计研究
廖佩钞;宁晓骏;童爽
【期刊名称】《工业安全与环保》
【年(卷),期】2024(50)5
【摘要】针对变截梁桥建模困难、效率低下、精确度不足等问题,以鄂州市东沟大桥为工程背景,基于Revit+Dynamo模式提出一套搭建变截面梁桥参数化模型方案,成功搭建全桥三维模型,验证了该参数化模型方案具有可行性。

并在此模型基础上,通过Revit API程序接口进行二次开发创建0#节段箱梁钢筋参数化模型,实现了桥梁工程参数化、自动化建模效果,期望能为同类型和其他类型桥梁参数化设计提供一些思路和参考。

【总页数】6页(P74-79)
【作者】廖佩钞;宁晓骏;童爽
【作者单位】昆明理工大学建筑工程学院
【正文语种】中文
【中图分类】U44
【相关文献】
1.基于"Revit+Dynamo"模式的现浇连续梁桥设计建模
2.基于Dynamo的变截面连续梁桥BIM建模方法研究
3.一种基于Dynamo+Revit的变截面连续梁桥BIM 建模方法
4.基于Revit+Dynamo模式的现浇连续梁桥建模研究
因版权原因，仅展示原文概要，查看原文内容请购买。

BIM软件小技巧：Revit绘制桥梁的方法
BIM软件小技巧：Revit绘制桥梁的方法
用REVIT绘制桥梁不难，关键是桥梁的平面曲线和纵断面曲线，如何结合，能确定桥中线3D模型，就解决了桥梁在REVIT中绘制问题。

解决方法：用CIVIL绘制中线，把中线导入REVIT作为参照。

步骤：(路中线---3维多段线---样条曲线)
1.在CIVIL中绘制中线的平面和纵断面
2.转到C3D 视图，找到刚才绘制的中线(这里有两条，一条是地面路线，一
条是设计路线，我们所找的就是设计路线，可以查看特性，如果是布局，就是设计路线)，两次炸开，使之成为3维多段线(出现小点点)。

3.新建一个空白CAD文档，复制刚才炸开的3维多段线，然后用控制点命令中的重生成命令，使3维多段线转为样条曲线(重生成的时候，控制点不宜过多，满足精度要求即可，不然模型很大)。

4.在REVIT中新建体量(只有体量中才能选择CAD中的3维多段线)，导入刚才的CAD文件，这样就生成模型的时候，就能用3维多段线作为路径而建模。

5.建模的时候，要用放养融合，即首位两截面，一根路径来创建模型，不然会出现桥面倾斜。

Revit结构建模之钢筋显示混凝土柱、梁、墙、基础和结构楼板中的钢筋。

可以在“结构”选项卡的“钢筋”面板上使用“钢筋”工具；也可以在选定适当的主体（如混凝土梁、柱、结构楼板或基础）时在“修改”选项卡的“钢筋”面板上使用“钢筋”工具。

有效的钢筋主体由一个“用于模型行为的材质”参数值为“混凝土”或“预制混凝土”的有效族组成。

此外，对于墙、楼板和楼板边缘，只要它们包含混凝土层且“结构用途”实例属性设置为非结构以外的其他选项，即为有效的主体。

请参见修改类型属性和更改材质的物理属性。

有效的主体中包含了下列族：•结构框架•结构柱•结构基础•结构连接•楼板•墙•基础底板•条形基础•楼板边注意可以允许“常规模型”图元作为钢筋的主体。

在族编辑器中打开图元。

在“属性”选项板上，选择“结构”部分中的“可将钢筋附着到主体”。

将族重新载入到项目中。

钢筋限制条件用于设置和锁定各个钢筋实例相对其混凝土主体图元的几何图形。

从以下几方面而言，钢筋图元是特殊的：•由完全灵活的几何图形组成•受制于其钢筋形状的定义•尺寸和位置完全由其他图元确定主体图元（如墙中的窗）中的部分几何图形是由主体设置的，可能会随主体移动，它们还具有根据族和/或类型预先确定的固定尺寸。

尺寸需要锁定才能锁定窗相对于其主体墙某条边的位置。

但是，钢筋会以任意尺寸弯曲。

其位置和几何图形会更具对其主体几何图形的考虑以及其他钢筋的存在进行自动设置。

一旦设置了几何图形，分配的限制条件将根据模型中的更改相应地移动和弯曲。

钢筋限制条件的类型钢筋限制条件将钢筋操纵柄平面锁定到以下平面参照：•混凝土图元表面•镫筋操纵柄平面。

（仅限标准样式钢筋）注意弧形钢筋可以形成到同心主体表面的限制条件。

在大多数情况下，钢筋操纵柄平面和参照平面必须平行。

但是，钢筋端点操纵柄可以限制到角度最大为60 度的平面。

您可以指定以下类型的限制条件：•钢筋保护层•其他钢筋（镫筋操纵柄平面）•到主体表面在下图中，镫筋和四个简单的直筋应用了不同的限制条件类型。

BIM技术Autodesk Revit软件在桥梁外形、配筋以及桥位3D建模中的应用南爱强;王锋宪【摘要】BIM技术以桥梁工程项目中的相关数据资料作为基础,从而实现桥梁模型的创建.应用BIM关键建模程序AutodestRevit软件能够创建整座桥梁各构件族库,并且创建桥梁数字化模型.利用创建的桥梁数字化模型,能够有效实现桥梁工程设计、平面施工图创建、工程量评估及仿真施工等各种工作.就对BIM技术中的Autodesk Revit在桥梁外形、桥位3D建模及配筋中的使用进行全面的分析.%BIM technology takes relevant data to model bridge,so as to realizethe creation of the bridge model.The BIM Autodest Revit software can create a library the bridge components,and then create a bridge digital model.By using the model,can effectively realize the bridge engineering design,graphic creation,evaluation and simulation of bridge of construction,and other work.Based on these,this paper makes a comprehensive analysis of the use of Autodesk Revit in BIM technology for bridge shape,bridge 3D modeling and reinforcement.【期刊名称】《微型电脑应用》【年(卷),期】2018(034)004【总页数】3页(P67-69)【关键词】BIM技术;Autodesk Revit软件;桥梁外形;桥位3D建模;配筋【作者】南爱强;王锋宪【作者单位】云南交通职业技术学院,昆明650500;昆明理工大学建工学院,昆明650500【正文语种】中文【中图分类】U442.50 引言目前，在社会经济不断发展的过程中，大型桥及特大桥的项目在不断的增加，比如湖南矮寨大桥、杭州湾大桥等，因为桥梁的结构比较复杂，并且具有较高的受力分析要求等，从而就需要桥梁设计和施工需求具有较高的要求，如果使用传统的方法无法办到，并且成本较高。
