Revit桥梁项目构件命名与建模标准

Revit 在桥梁中的应用建模篇（3）――变截面梁接着上两篇讲，这次主要讲两个功能，建立变截面梁和在族中赋予材料。

建立变截面主要用到族里的融合功能，赋予材料参数则比较简单，具体详见建 模过程。

同前两篇一样，都是到常用公制族里先建族。

因为只有在这个族里没有各 种限制，其实就是相当于3Dmax 建模，然后赋予相应的参数。

自己的笔记本太小，用起来太不爽。

做点小教程花不少时间。

本节教程同样分三个部分。

1） 项目简介； 2） 建立变截面族； 3） 建立箱梁模型。

1、 项目简介同样以单梁为例。

单梁截面见图1，图2,单梁跨度5m 。

图12建立单梁族的大小无影响。

具体方法见系列方法中的建模篇（1）步骤1同样，使用里面的左立面（图3）。

添加的参数见图4。

单梁里面参数规图1 3立商垃曲1] …前 右 后面园I 凰詆（全詢£ ■-► --------I— --- ---步骤2用融合功能（图5）建立变截面，在步骤1的草图上按图6上面的1、2、 3、4步骤画单梁的外轮廓。

编辑完第一个截面后（即软件的 顶部截面）后，再 编辑第二个截面（即软件里的底部截面），如图 7。

t a ◎祁 VNu *w■/虜S. F!(*+■M ^9 售电电册■厦闵X 逅时 £t»487 £冨二"當IMflVl <Ff hi ■ 274Drts ：1方申全片詐广旷己3…ttj独蛆幽::；o中二自/・I M?s k◎/二由占过亠自囲® 塚師氓補tl.H帚、長丈.「一 P*k扣订;只#¥話20x4 - 国1 -匚R;左图6•于；''料& •」土■ SEP；如t起w 廣「MIM氐■»超［活岳专亍砒*!)0£<3U慮医吏虚2 = 1750FQ FC图7步骤3给第二个变截面的高度赋值。

如图82 006步骤4赋予梁节段长度（图9）。

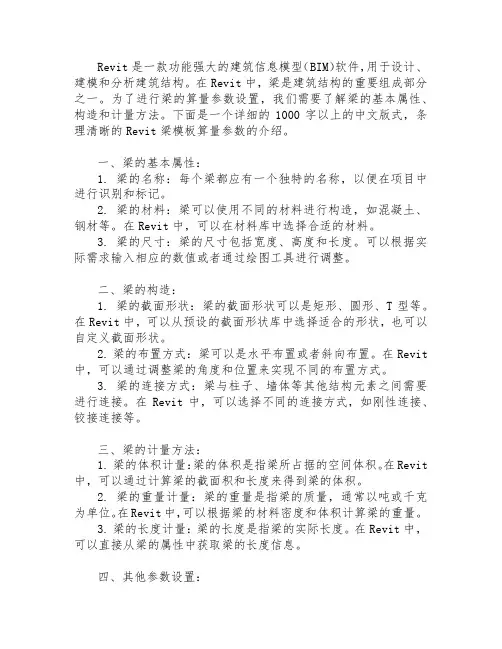

Revit是一款功能强大的建筑信息模型（BIM）软件，用于设计、建模和分析建筑结构。

在Revit中，梁是建筑结构的重要组成部分之一。

为了进行梁的算量参数设置，我们需要了解梁的基本属性、构造和计量方法。

下面是一个详细的1000字以上的中文版式，条理清晰的Revit梁模板算量参数的介绍。

一、梁的基本属性：1. 梁的名称：每个梁都应有一个独特的名称，以便在项目中进行识别和标记。

2. 梁的材料：梁可以使用不同的材料进行构造，如混凝土、钢材等。

在Revit中，可以在材料库中选择合适的材料。

3. 梁的尺寸：梁的尺寸包括宽度、高度和长度。

可以根据实际需求输入相应的数值或者通过绘图工具进行调整。

二、梁的构造：1. 梁的截面形状：梁的截面形状可以是矩形、圆形、T型等。

在Revit中，可以从预设的截面形状库中选择适合的形状，也可以自定义截面形状。

2. 梁的布置方式：梁可以是水平布置或者斜向布置。

在Revit 中，可以通过调整梁的角度和位置来实现不同的布置方式。

3. 梁的连接方式：梁与柱子、墙体等其他结构元素之间需要进行连接。

在Revit中，可以选择不同的连接方式，如刚性连接、铰接连接等。

三、梁的计量方法：1. 梁的体积计量：梁的体积是指梁所占据的空间体积。

在Revit 中，可以通过计算梁的截面积和长度来得到梁的体积。

2. 梁的重量计量：梁的重量是指梁的质量，通常以吨或千克为单位。

在Revit中，可以根据梁的材料密度和体积计算梁的重量。

3. 梁的长度计量：梁的长度是指梁的实际长度。

在Revit中，可以直接从梁的属性中获取梁的长度信息。

四、其他参数设置：1. 梁的标记：通过设置梁的标记，可以在绘图和建模过程中方便地识别和定位梁的位置。

2. 梁的约束条件：梁在实际建筑中需要符合一定的约束条件，如水平约束、垂直约束等。

在Revit中，可以设置梁的约束条件，确保梁的合理布置和连接。

3. 梁的设计荷载：根据实际工程要求，可以设置梁的设计荷载，包括活荷载、恒荷载等。

revit小技巧批量创建梁构件类型名称的方法
在Revit中，可以使用参数和公式来批量创建梁构件类型名称。

以下是一个简单的示例：
1. 打开Revit软件并创建一个新的结构项目。

2. 在“项目浏览器”中，展开“族和类型”文件夹，然后选择“梁”。

3. 在工作区中创建一个新的梁。

4. 在属性界面中，选择“族类型”并单击下拉菜单中的“编辑类型”。

5. 在“族类型管理器”中，复制当前的梁类型，以便创建一个新的梁类型。

6. 将新的梁类型重命名为“梁A”（或您想要的任何名称）。

7. 单击“OK”以保存更改并关闭“族类型管理器”。

8. 返回到属性界面，选择“族类型”并单击下拉菜单中的“编辑
类型”。

9. 在“族类型管理器”中，选择“梁A”并单击“复制”按钮。

10. 在弹出的对话框中，将复制的梁类型重命名为“梁B”。

11. 单击“OK”以保存更改并关闭“族类型管理器”。

现在，您已经创建了两个不同名称的梁类型，您可以根据需要复制和重命名更多的梁类型。

这种方法允许您批量创建梁构件类型名称。

您可以根据自己的需求进行修改和定制。

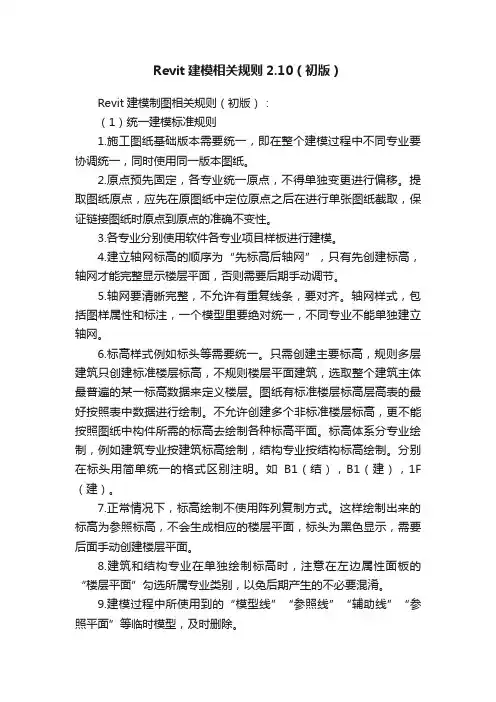

Revit建模相关规则2.10（初版）Revit建模制图相关规则（初版）：（1）统一建模标准规则1.施工图纸基础版本需要统一，即在整个建模过程中不同专业要协调统一，同时使用同一版本图纸。

2.原点预先固定，各专业统一原点，不得单独变更进行偏移。

提取图纸原点，应先在原图纸中定位原点之后在进行单张图纸截取，保证链接图纸时原点到原点的准确不变性。

3.各专业分别使用软件各专业项目样板进行建模。

4.建立轴网标高的顺序为“先标高后轴网”，只有先创建标高，轴网才能完整显示楼层平面，否则需要后期手动调节。

5.轴网要清晰完整，不允许有重复线条，要对齐。

轴网样式，包括图样属性和标注，一个模型里要绝对统一，不同专业不能单独建立轴网。

6.标高样式例如标头等需要统一。

只需创建主要标高，规则多层建筑只创建标准楼层标高，不规则楼层平面建筑，选取整个建筑主体最普遍的某一标高数据来定义楼层。

图纸有标准楼层标高层高表的最好按照表中数据进行绘制。

不允许创建多个非标准楼层标高，更不能按照图纸中构件所需的标高去绘制各种标高平面。

标高体系分专业绘制，例如建筑专业按建筑标高绘制，结构专业按结构标高绘制。

分别在标头用简单统一的格式区别注明。

如B1（结），B1（建），1F （建）。

7.正常情况下，标高绘制不使用阵列复制方式。

这样绘制出来的标高为参照标高，不会生成相应的楼层平面，标头为黑色显示，需要后面手动创建楼层平面。

8.建筑和结构专业在单独绘制标高时，注意在左边属性面板的“楼层平面”勾选所属专业类别，以免后期产生的不必要混淆。

9.建模过程中所使用到的“模型线”“参照线”“辅助线”“参照平面”等临时模型，及时删除。

10.建模过程中绘制结构构件等有时会无意中勾选产生“分析线”“分析节点”等，要注意清除。

11.建模阶段及建模后各专业模型交互时，要将本专业模型内部的不必要链接模型和底图清理，再进行交互。

（2）模型构件命名规则1.剪力墙2F-Q-Q2-200-C352.柱子2F-Z-KZ1-300*500-C353.梁2F-L-KL1(3)-300*500-C354.板2F-B-B1-300-C355.基础底板DB-500-C406.外墙\内墙2F-WQ1\NQ1-400-C407.构造柱2F-Z-GZ1-300*500-C258.等等其它包括门窗等构件以及以上列出的均为建议命名规则，可根据具体图纸构件表命名，不过要建筑结构专业间统一，清晰，也为后期算量造价等分析做准备，便于观察构件类别名称，楼层，标高，标准尺寸，材质等属性。

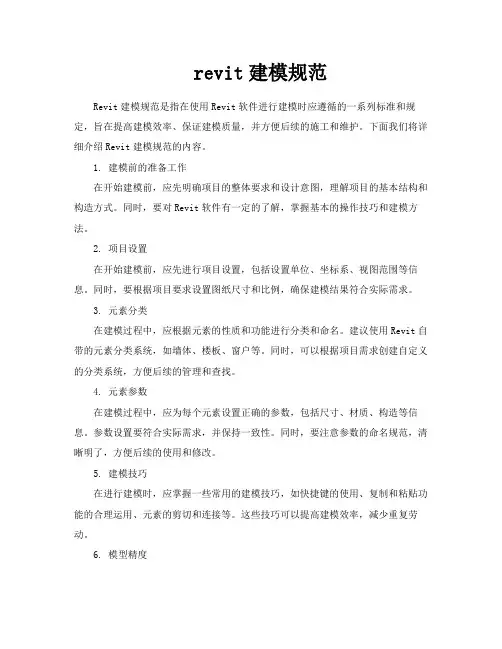

revit建模规范Revit建模规范是指在使用Revit软件进行建模时应遵循的一系列标准和规定，旨在提高建模效率、保证建模质量，并方便后续的施工和维护。

下面我们将详细介绍Revit建模规范的内容。

1. 建模前的准备工作在开始建模前，应先明确项目的整体要求和设计意图，理解项目的基本结构和构造方式。

同时，要对Revit软件有一定的了解，掌握基本的操作技巧和建模方法。

2. 项目设置在开始建模前，应先进行项目设置，包括设置单位、坐标系、视图范围等信息。

同时，要根据项目要求设置图纸尺寸和比例，确保建模结果符合实际需求。

3. 元素分类在建模过程中，应根据元素的性质和功能进行分类和命名。

建议使用Revit自带的元素分类系统，如墙体、楼板、窗户等。

同时，可以根据项目需求创建自定义的分类系统，方便后续的管理和查找。

4. 元素参数在建模过程中，应为每个元素设置正确的参数，包括尺寸、材质、构造等信息。

参数设置要符合实际需求，并保持一致性。

同时，要注意参数的命名规范，清晰明了，方便后续的使用和修改。

5. 建模技巧在进行建模时，应掌握一些常用的建模技巧，如快捷键的使用、复制和粘贴功能的合理运用、元素的剪切和连接等。

这些技巧可以提高建模效率，减少重复劳动。

6. 模型精度在建模过程中，应保持模型的精度和准确性。

要根据实际情况设置模型的精度，以保证建模结果的准确性。

同时，要注意模型的对齐和对称，保持模型的整体协调和统一。

7. 模型细节在建模过程中，要注重细节的表达和塑造。

要注意元素的细节处理，如墙体的厚度、楼板的厚度、窗户的位置等。

同时，要注意元素的连接和对齐，确保模型的完整性和一致性。

8. 模型管理在建模过程中，要进行模型的管理和组织。

要合理使用组和剖面，将模型分层次组织，方便后续的修改和查找。

同时，要注意模型的命名规范，清晰明了，方便后续的管理和使用。

9. 模型标注在建模完成后，要进行模型的标注和注释。

要根据实际需求设置标注的位置和方式，确保标注的准确性和清晰度。

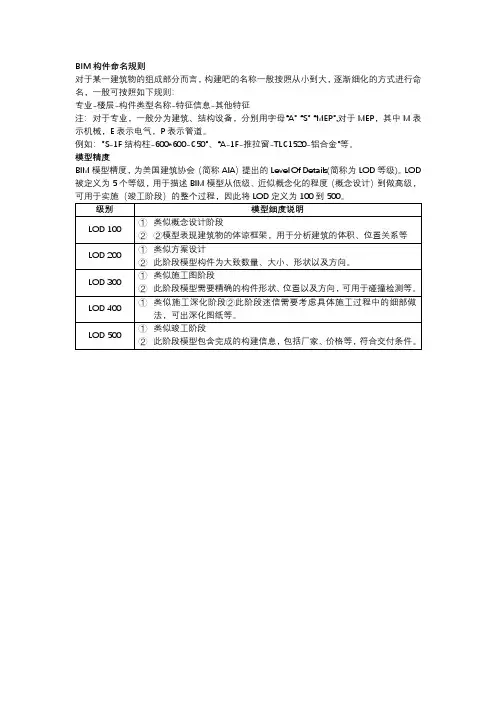

BIM构件命名规则
对于某一建筑物的组成部分而言，构建吧的名称一般按照从小到大，逐渐细化的方式进行命名，一般可按照如下规则：
专业-楼层-构件类型名称-特征信息-其他特征
注：对于专业，一般分为建筑、结构设备，分别用字母“A” “S” “MEP”,对于MEP，其中M表示机械，E表示电气，P表示管道。

例如：”S-1F结构柱-600*600-C50”、“A-1F-推拉窗-TLC1520-铝合金”等。

模型精度
BIM模型精度，为美国建筑协会（简称AIA）提出的Level Of Details(简称为LOD等级)。

LOD 被定义为5个等级，用于描述BIM模型从低级、近似概念化的程度（概念设计）到做高级，。

bim竞赛建模标准模型建模标准及命名标准一、基本原则1 基本规定 1.1 原点定位在建立轴网时，将A轴与1轴的交点设为场景原点位置。

1.2 按层绘制图元尽量按照构件归属楼层，分层定义、绘制各楼层的构件图元。

例：梁应在当前楼层绘制，利用偏移值调到相应位置。

1.3 楼层定义楼层采用统一格式：地下：B+数字。

例：地下一层：B1 地上：F+数字。

例：地上十层：F10。

2 项目文件命名规范项目名称—楼层或标高—专业.rvt 例如：食堂—F2—建筑。

二、土建专业1 命名原则1、族命名基本按“特征（材料、功能等）+构件名称”原则进行命名，命名示例详见表。

族命名原则专业建筑结构族命名规则“特征（材料、功能等）+构件名称” “特征（材料、功能等）+构件名称” 族名称命名示范双扇平开钢质防火门砼矩形梁表 1-12、族类型的命名应按其计量规则命名，族类型命名示例可参考下表。

专业构件类墙墙面建筑楼地面面层踢脚墙洞口系统族：楼板系统族：基本墙墙洞口 - 圆形族名称系统族：基本墙系统族：基本墙族类型命名示例命名规则构件名 - 主材质 - 辅材质 - 厚度做法表编号 - 做法表名字 - 厚度做法表编号 - 做法表名字 - 厚度做法表编号 - 做法表名字 - 厚度构件名 - 形状表 1-2 族类型命名示范外墙 - A5.0 蒸压加气砼砌块 - 砌筑砂浆 M5.0 - 200 内墙面1 - 刮腻子涂料- 5 楼面1 - 耐磨混凝土 80 踢脚1 - 抹灰喷涂料 5 墙洞口 - 圆形门窗栏杆扶手电梯停车位基础结构现浇砼结构单扇平开木门单扇外平开窗系统族：栏杆扶手普通客梯机动车停车位系统族：基础底板灌注桩 - 扩底砼矩形柱系统族：基本墙砼梁门编号窗编号材质-形状-高度长度x 宽度x 高度长度x 宽度构件名 - 厚度桩身直径截面宽度x 截面高度构件名 - 厚度截面宽度x 截面高度M0921 C0718 靠墙不锈钢扶手 - 直型 - 900 2700x3200x2500 5300x2400 筏板基础底板- 500 D1500 600x600 剪力墙- 400 300x6002Revit 构件材质 Revit 构件材质定义：在构件“结构”中编辑“核心层材质”即可；若某构件没有该属性项，则需要自行添加“材质”属性项（即增加一个字段，字段名称为“材质”），并填写上相应的属性值（是什么材质写什么材质名称，见下图）。

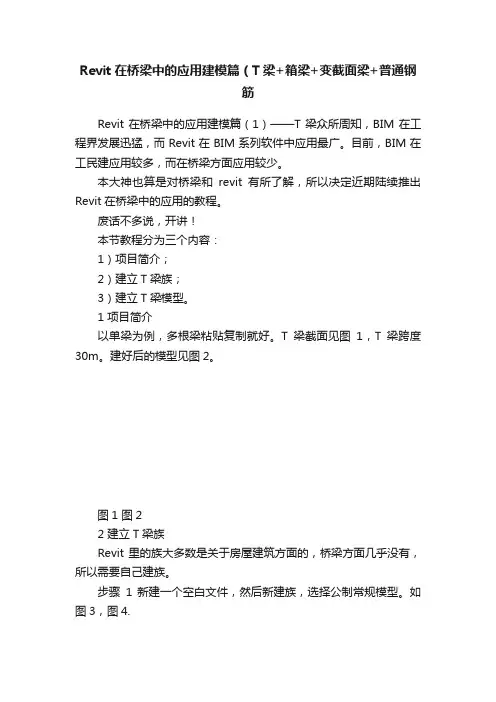

Revit在桥梁中的应用建模篇（T梁+箱梁+变截面梁+普通钢筋Revit在桥梁中的应用建模篇（1）——T梁众所周知，BIM在工程界发展迅猛，而Revit在BIM系列软件中应用最广。

目前，BIM在工民建应用较多，而在桥梁方面应用较少。

本大神也算是对桥梁和revit有所了解，所以决定近期陆续推出Revit在桥梁中的应用的教程。

废话不多说，开讲！本节教程分为三个内容：1）项目简介；2）建立T梁族；3）建立T梁模型。

1 项目简介以单梁为例，多根梁粘贴复制就好。

T梁截面见图1，T梁跨度30m。

建好后的模型见图2。

图1 图22 建立T梁族Revit里的族大多数是关于房屋建筑方面的，桥梁方面几乎没有，所以需要自己建族。

步骤1 新建一个空白文件，然后新建族，选择公制常规模型。

如图3，图4.图3图4步骤2 选择模型线及项目浏览器的左立面视图（如图5），然后开始画T梁轮廓线，这里的T梁轮廓线随意画（如图6）。

图5图6步骤3在创建里选择参照平面功能，在T梁的如图几个位置画参照平面（如图7）。

图7步骤4在注释里选择对齐选项，然后开始注释。

点击图中的EQ按钮（图8），并且再加两条注释线如图（图9）。

注：这里的尺寸数值不重要。

图8图9步骤5 点击尺寸线，然后点击标签（图10），选择添加参数，出来如图对话框（图11）。

然后依次添加参数（如图12）。

图10图11图12步骤6 点创建中的拉伸选项。

然后画T梁（如图13）。

画完后，点击如图对勾符号（如图14）。

图13图14步骤7点击三维视图，增加T梁长度参数（如图15、16、17）。

最后载入到项目中。

图15图16图173 建立T梁模型，在空白处随便点击一下，然后点击如图中的三维视图标志，T梁族就实例化了（图18）。

可以在如图的地方随意修改T 梁的参数了（图19）。

最后的模型如图（图20）。

图18图19图20Revit在桥梁中的应用建模篇（2）——箱梁很多方法跟上一篇一致，这里就不啰嗦了，直接上结果。
