双狐软件2008版简介

软件简介双狐地质成图系统（DF-GVision）采用中文和英文两套界面设计，界面友好，操作简单。

DFDraw为强大的图形编辑修饰工具，与变速构造成图及数据库系统相结合，能一次编辑完成T0图、构造图、井位部署图、勘探部署图、地质剖面图、单井柱状图、油藏剖面图、地层对比图、小层连通图、栅状图、各类等值图、沉积相带图、综合评价图等各种图件，且所成图件可再次提出数据进行其它数学运算，具有一次成图多次利用的特点。

保障了数据的一致性、循环性，很大程度上满足了与其它软件系统的兼容问题。

双狐地质成图软件可直接读写CGM图件；直接浏览SegY剖面；嵌入Excel表格文件；导出DXF文件；可方便的进行大图剪裁小图；整合了符号库与修饰库的管理功能；完善了半自动与全自动图像矢量化功能；并提供了配套的井资料数据库成图、带断层（包括逆断层）等值线勾绘等23个常用工具模块，使您的工作会变得更加轻松高效。

双狐数据格式为开放的文本数据格式，简单易读，为软件的二次开发提供方便的环境。

只要写成双狐数据格式，图形就自然形成。

国际化的图形操作风格●编辑、复制、粘贴、拷贝等操作均采用标准的国际惯例，简单易学；●新增元素属性卡，吸收国内外大型软件的编辑操作功能，使得数据管理更加方便快捷，用户使用方式触类旁通；●加强了用户操作步骤的记忆功能，多步骤的撤销、重做，方便用户对图件的反复操控，加强对用户操作的保护，使得软件更健壮、更稳定；●增加了大量的键盘快捷键，键盘和鼠标配合操作，大幅提高图件编绘效率；●坐标表达式运算功能；●用户工具自定义功能，方便用户自定义一些功能模块加载到菜单中；●井位名称、等值线名称可以用鼠标直接拖拽移动位置，曲线形态也可由鼠标拖动、旋转、错切；曲线编辑方式多样化，不仅保留原有的单节点编辑、线性节点编辑、余弦节点编辑三种方式，还增加了三次样条控制点编辑模式，等值线编辑更快更符合地质人员的需求。

等值线名称沿线随意拖拽 专业的等值线编辑功能移动、放缩、旋转、错切元素 属性卡显示元素参数快捷的成图方式双狐图形的组成很简单，基本上由点和线完成整个图件的描述，用户只需提供基本坐标数据，利用双狐的图层管理及修饰，很快就形成美观的工业图件。

献上多年收集的软件介质列表，如果哪位兄弟有新软件介质来增加、更新我的列表内容，我会非常感谢！同时，他也会得到他想要的，只要我可以。

一、解释软件系列（地质专业）（1）3大经典地震地质综合解释软件（unix系统，微机Linux系统）1、GeoFrame （version：4.4）2、LandMark （version：5000）3、Epos （version：4）（2）其它微机地震地质综合解释系统（window系统）1、Discover （version：5000）2、SMT （version：8.4）3、SeisWare （version：7.02）二、油气检测软件与特殊地震属性分析软件1、RocDoc （version：5.3）2、GeoCyber （version：2.2）3、GeoModeling （version：6.3）4、Geomodeling_SBED (version:2006)5、GeoScope （version：2.4）6、Opendtect （version：3.3.2）7、Rst （version：2008，包括了spectra,refract,reflect等诸多模块）8、Proni吸收滤波9、SpecMAN （微机上的专业谱分解软件）10、EPT公司全套软件（version:2009，包括：Eps反演Frs裂缝检测Image频谱成像Gmax叠前avo11、Metalink (version:2.6，solaris下的油气检测软件)12、Jewel_Suite (version:2008。

听说类似petrel,没有使用过)13、Mdi (version:4.0,俄罗斯的油气检测软件，solaris平台)14、Intewell (version:5.0,solaris平台)三、地震相分析软件StratiMagic （version：3.2）四、岩石物理分析软件Imoss （version：2.4）五、地震资料处理软件系列（物探专业）工作站以及微机linux版本系列1、CGG （version：4110）2、Omega （version：2.7）3、Focus （version：5.4）4、Promax （version：5000）5、Vector_vista (version：3.2，cgg公司的window系统下的一个软件)6、Grisys (version：8.0东方地球物理公司开发，现改名Geoeast)微机windows系统版本系列：1、Vista （version：9.01）六、地震数据采集软件系列（物探专业）1、OMNI （version：9.01）2、Mesa （version：11.03，绿山观测系统设计软件）3、GXII (version：4.02，绿山正演软件)4、Mill （version：5.7 ，绿山静校正）5、TomoPlus （version：4.5层析静校正软件）6、ToModel （version：4.5静校正软件）7、KeLang （version：4.0）8、SPS_QC （version:6.0）七、正演软件（物探、地质专业）1、teserral_2d （version：6.25）2、NorSar_2d （version：5.1）3、NorSar_3d （version：5.33）4、GMA_plus （version：5000）5、Seismod （version：4.0）6、Adstool (version:7.0,包括adstool,views等，不知道干什么，归类应该不对)八、测井曲线处理软件系列1、Geolog (version:6.7)2、eXpress (version:3.1)3、powerlog (version:2.8,还包括岩石物（RockPhysics）处理包)4、CysLog (version:3.2)5、winlog （version：4.45）6、Neuralog （version：2008）7、IP （interactive petrophysics）（version：3.5，Schlumber的测井处理）8、Logvision (version:3.0)9、petrolog (version:10.5.3)10、powerbench (version:3.0,powerlog的配套软件)11、techlog (version:2008.2)国产测井曲线处理软件：1、Forward2.82、2.23、Lead2.0九、反演软件（物探、地质、油气田开发专业）1、Jason (version:8.0)2、ISIS (version:2.0)3、Crystal (version:3.02)4、HRS (version:8.42)重磁电联合反演软件1、ArkFiled (version:5.1)2、Lct (version:3.0)3、GeoSoft (version:7.01)4、Mvis (version:2009)十、开发建模软件1、Petrel （version：2009.1.1）2、RMS （version：2009.2）3、Gocad （version：2009）4、RC2 （version：5.2）5、Earthvisual （version：5.1）6、FastTracker （version：2007）7、SKUA （version：2009，gocad被paradigm收购后的版本）十一、油藏数值模拟软件1、Eclipse （version：2009）2、Vip （version：5000）3、CMG （version：2008.12）4、Sure （version：5.2）十二、油田开发地质研究及油藏管理系列软件1、OFM （version:2009.1）2、Petra （version:3.1.9）3、Recon （version:3.0.1,美国AGM公司三维实时联动地质体解释系统）4、DSS （version：5000）5、EPS全套（version：2.4 包括PanSystem、WellFlo等）6、FAST系列全套（version:2008 包括rtm 、cba等所有模块）7、OLGA (version:6.0)十三、断裂系统识别软件1、SVI （version：2009）2、FaultX （version：2.0）3、Cohteec (version:2005)十四、裂缝预测软件1、2DMOVE （version：5.1，构造裂缝预测软件）2、3DMOVE （version：5.0，构造裂缝预测软件）3、3DStress （version：3.1.2，构造应力分析软件）4、Fraca （version：4.1）5、FracMan （version：7.0）6、move2009.2 (包括了2dmove,3dmove,4dmove,微机平台)7、Openflow (version：1.5)十五、断层封堵软件1、Faps （version：4.21）2、TrapTester （version：5.4）十六、地层地化方面系列软件1、Ecrin全套（version：4.10,包括ecrin、saphir、Erution…等）2、PetroMod （version：11.0，盆地模拟软件）3、Temis (version:2008,盆地模拟软件)4、Dionisos （version:2.1）十七、开发路系列软件1、Pipesim （version：2008）2、ResAssist （version：2009）3、PVTsim （version：18.0）4、IPM (version:6.4)5、Mepo (version:3.0)6、Osprey_risk (version:2008.2,钻井风险分析)7、Fracpt （version:2007,酸化软件）8、Stimpt （version:2007,压裂分析软件）9、3DSL (version:2008)十八、其它系列软件1、GeoSec2D (version：5.1，平衡剖面制作软件)2、Merak_Peep (version:2009,资源评价软件)3、ogre (version:3.3,资源评价软件)4、SFA (俄罗斯时频分析软件）5、PE (version:2.0,增产探索者)十九、国内地质分析及绘图软件1、双狐（version：2009）2、Geomap （version：3.5）3、Carben （version：3.0）4、石文软件（version：2009）5、Geo-office （version：2。

第一章概述...................................................................................................................................... ２1、公司简介 ....................................................................................................................................................... ２2、支持的输入方式 ........................................................................................................................................... ２3、数据类型 ....................................................................................................................................................... ２4、主题思路 ....................................................................................................................................................... ３第二章常规制图过程 ............................................................................................................................ ３1、调入位图 ........................................................................................................................................................... ３2、图形矢量化 ....................................................................................................................................................... ８2.1.线类数据矢量化 ......................................................................................................................................... ８2.2、点类数据矢量化 ................................................................................................................................... １６3、图形校位 ....................................................................................................................................................... １８3.1坐标的转换 .............................................................................................................................................. １８3.2文件校位 .................................................................................................................................................. ２２4、文件修饰 ....................................................................................................................................................... ２４4.1制作符号的方法 ...................................................................................................................................... ２４4.2曲线冗余 .................................................................................................................................................. ３１4.3修饰曲线 .................................................................................................................................................. ３４1）一般线类 ............................................................................................................................................. ３４2）带数值线类 ........................................................................................................................................... ３７3）方向性线类（断层、水工建筑物、河堤等）.................................................................................... ３８4）虚线性线类（土路、省界、县界等）................................................................................................ ４０5）组合性线类（水渠、铁路、国界等）................................................................................................ ４１6）测量成果 ............................................................................................................................................... ４３7）拼图线(由符号组成) ........................................................................................................................... ４３8）波浪线 ................................................................................................................................................... ４４9）平行线 ................................................................................................................................................... ４５4.4区域充填 .................................................................................................................................................. ４７4.5点类修饰 .................................................................................................................................................. ５２4.6坐标网 ...................................................................................................................................................... ５５4.7比例尺 ...................................................................................................................................................... ５９4.8图名和图注 .............................................................................................................................................. ６０5、打印出图 ....................................................................................................................................................... ６１第三章菜单......................................................................................................................................... ６３1、文件(F) ..................................................................................................................................................... ６３2、编辑(E) ..................................................................................................................................................... ７４3、显示(D) ..................................................................................................................................................... ９０4、插入(I) ................................................................................................................................................. １０２5、选择（S） ............................................................................................................................................. １１１6、处理（M） ............................................................................................................................................. １１８7、窗口(W) ................................................................................................................................................. １２２8、帮助(H) ................................................................................................................................................. １２２第四章问题总结.............................................................................................................................. １２３1、矢量和校位 ........................................................................................................................................... １２３2、地图数字化 ........................................................................................................................................... １２７1）基础准备工作 ................................................................................................................................... １２７2）地图制图要素分层 ........................................................................................................................... １２７3）建立地图制图要素符号数据库 ....................................................................................................... １２８4）建立地图要素及其注记描述数据库 ............................................................................................... １２８5）地图数字化 ....................................................................................................................................... １２８6）地图制要素分层 ............................................................................................................................... １２９7）构造地图制图要素符号 ................................................................................................................... １３０8）地图数字化必备的地图制图知识 ................................................................................................... １３２9）地图要素的清绘 ............................................................................................................................... １３８10）境界的清绘 ..................................................................................................................................... １４１11）植被的清绘 ..................................................................................................................................... １４２12）表示方法 ......................................................................................................................................... １４２13）清绘方式 ......................................................................................................................................... １４２14）地貌要素的清绘 ............................................................................................................................. １４２15）几种特殊地形的清绘 ..................................................................................................................... １４４16）图外整饰 ......................................................................................................................................... １４５17）、注记 ............................................................................................................................................... １４７18）地图数字化作业的基本流程 ......................................................................................................... １４８19）地图数字化数据的检查 ................................................................................................................. １４９20）地图数字化资料的质量评定 ......................................................................................................... １５０21）矢量化数据整理要求（数据文件命名规定）.............................................................................. １５０第五章 DFDRAWOCX控件的注册及使用............................................................................................ １５２第一章概述1、公司简介双狐软件有限公司是一家拥有数据库集成、图形、地理信息、数据处理、地震辅助解释等技术的软件开发及销售公司。

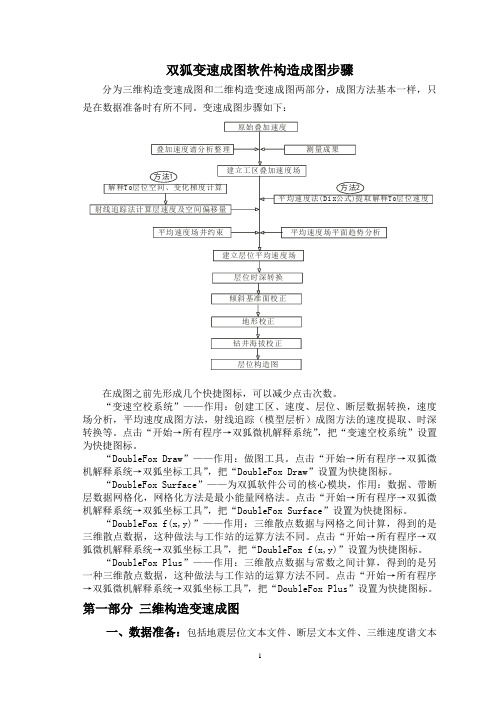

双狐变速成图软件构造成图步骤分为三维构造变速成图和二维构造变速成图两部分，成图方法基本一样，只是在数据准备时有所不同。

变速成图步骤如下：在成图之前先形成几个快捷图标，可以减少点击次数。

“变速空校系统”——作用：创建工区、速度、层位、断层数据转换，速度场分析，平均速度成图方法，射线追踪（模型层析）成图方法的速度提取、时深转换等。

点击“开始→所有程序→双狐微机解释系统”，把“变速空校系统”设置为快捷图标。

“DoubleFox Draw ”——作用：做图工具。

点击“开始→所有程序→双狐微机解释系统→双狐坐标工具”，把“DoubleFox Draw ”设置为快捷图标。

“DoubleFox Surface ”——为双狐软件公司的核心模块，作用：数据、带断层数据网格化，网格化方法是最小能量网格法。

点击“开始→所有程序→双狐微机解释系统→双狐坐标工具”，把“DoubleFox Surface ”设置为快捷图标。

“DoubleFox f(x,y)”——作用：三维散点数据与网格之间计算，得到的是三维散点数据，这种做法与工作站的运算方法不同。

点击“开始→所有程序→双狐微机解释系统→双狐坐标工具”，把“DoubleFox f(x,y)”设置为快捷图标。

“DoubleFox Plus ”——作用：三维散点数据与常数之间计算，得到的是另一种三维散点数据，这种做法与工作站的运算方法不同。

点击“开始→所有程序→双狐微机解释系统→双狐坐标工具”，把“DoubleFox Plus ”设置为快捷图标。

第一部分 三维构造变速成图一、数据准备：包括地震层位文本文件、断层文本文件、三维速度谱文本 原始叠加速度叠加速度谱分析整理测量成果 建立工区叠加速度场 释o 位空间、变化梯度计算解T 层 射线追踪法计算层速度及空间偏移量均速度法Di x 式提取解释o 位速度平(公)T 层 层位平均速度场建立 平均速度场平面趋势分析平均速度场井约束 层位时深转换倾斜基准面校正地形校正钻井海拔校正层位构造图方法1方法2文件、三维工区三个顶点数据、钻井坐标地面海拔分层数据、工区地形海拔文本文件等。

开采现状图的绘制方法及过程一、数据整理，建立成图数据库（我们这里用Microsoft Visual FoxPro 数据库软件来建立数据库）1、输入的数据转成数据表的格式及包含的字段：数据表的格式：为Microsoft Visual FoxPro的数据表（即扩展名*.dbf的数据表格式）一般需要的数据表包括油井数据表、水井数据表、油井井位表、水井井位表。

常用数据表包括的字段分别为：油井数据表：包括日期、井号、横坐标、纵坐标、日产液、日产油、日产水含水、日产气、动液面数据；水井数据表：包括日期、井号、注水压力、日注水量数据；油井、水井井位表：包括井号、横坐标、纵坐标、区块数据；2、数据的导出过程（1）打开输入完毕的数据表（如图1），如Excel表水井数据，左键单击图1（2）此时出现图2的另存为对话框，在保存类型栏中选择DBF 4(dBASE Ⅳ) （*.dbf ）,在文件名一栏中输入要另存的数据表的名字，在保存位置一栏中选择要保存的位置。

完毕后左键点击保存。

（3）此时出现一些提示信息（如图3），点击“是”即可。

（4）这时返回到保存前的数据表界面（如图4），单击右上角的关闭按钮出现提示是否保存其修改的内容的信息，（此时我们已经将数据表另存为了数据库格式的数据表，所以单击否即可）。

图2图4图3以同样的方法将其它需用的数据表依次导出为数据库格式的数据表备用。

（如图5）3、建立数据库：（1）单击打开 开始 / 程序 /库。

（如图6）图5图6（2）进入到图7的应用界面，此时单击文件 /8所示的对话框，(3)因为我们要建立数据库，所以文件类型选择数据库（D ）（其它选项不选即可），然后单击“新建文件”按钮，来建立数据库。

（如图9）图7 图8图9(4)此时出现图10的保存对话框，要求确定建立的数据库的位置及其数据库名，保存类型按默认的即可。

如图11我们输入数据库名为英台开采现状图成图数据库，点击保存按钮.(5)此时出现如图12的界面，此时就可一一将我们另存好的数据表导入到此数据库中了。

双狐软件2004使用手册双狐软件使用手册编写人：周国强王朝旭舒永兵张玉霞凌广成刘能超保定双狐软件有限公司二OO三年十月前言您能选购双狐软件我们感到非常荣幸。

本手册从不同主题详细介绍了《双狐坐标工具》、《双狐多数据集成应用系统》、《双狐微机地震解释系统》、《双狐变速空校系统》的使用操作方法。

在《双狐坐标工具》中，对于初学者有《快速入门篇》，对于熟练者有《精通篇》，您可以根据自己的需要选择您的篇章。

本手册可以作为双狐软件的培训教材，亦可以作为从事图形、数据库管理、地震解释人员的参考资料。

并且通过它的开放式数据格式，您可以在其基础上进行具体应用程序的开发。

特别提示：1.本手册所提到的程序运行硬件环境为PC个人电脑；2.正文叙述中如提到从多级的下拉菜单中选取- 2 -命令，各级菜单使用“|”作为分隔符；衷心感谢您对双狐软件的支持，希望您对双狐软件提出宝贵的意见，请寄至css@，所有这些将会对我们双狐软件以后版本的改进有很大的帮助。

双狐公司不仅仅给您提供品质超前的软件产品，而且也向您提供了最新的科学技术及科学观念，同时也把诚挚的服务伴随在您的身边！双狐软件有限公司- 3 -地址：河北省保定市国家高新技术产业开发区火炬产业园五号楼邮编：071051主页：E-Mail：css@技术服务热线：（0312）3180972联系电话：（0312）3336700～09 传真：（0312）3183177- 4 -序当今世界，由于科技的迅猛发展，尤其是随着计算机技术的广泛应用，国际互联网络的普及，各行各业均面临着一个显著的问题：信息爆炸。

建设计算机应用环境，提高工作效率与质量，建造一个有效、适应发展的综合信息系统，继而实现决策分析系统，是每一个行业所要面临的难题。

随着信息时代的到来，许多传统工作方式将随着改变，如专业制图工作将不复存在，数据库的建立及集成组合应用成为科研生产工作的新形式，图形只是数据的表现形式。

为此，双狐软件有限公司集一群年轻有为的开拓者，他们紧跟时代步伐，经过数年呕心沥血，闯过一道又一道难关，依靠团结向上和对事业的执着追求终于成功地研制了一套观念性的软件，很好地解决了上述难题。

双狐软件2008版简介软件简介双狐地质成图系统（DF-GVision）采⽤中⽂和英⽂两套界⾯设计，界⾯友好，操作简单。

DFDraw为强⼤的图形编辑修饰⼯具，与变速构造成图及数据库系统相结合，能⼀次编辑完成T0图、构造图、井位部署图、勘探部署图、地质剖⾯图、单井柱状图、油藏剖⾯图、地层对⽐图、⼩层连通图、栅状图、各类等值图、沉积相带图、综合评价图等各种图件，且所成图件可再次提出数据进⾏其它数学运算，具有⼀次成图多次利⽤的特点。

保障了数据的⼀致性、循环性，很⼤程度上满⾜了与其它软件系统的兼容问题。

双狐地质成图软件可直接读写CGM图件；直接浏览SegY剖⾯；嵌⼊Excel表格⽂件；导出DXF⽂件；可⽅便的进⾏⼤图剪裁⼩图；整合了符号库与修饰库的管理功能；完善了半⾃动与全⾃动图像⽮量化功能；并提供了配套的井资料数据库成图、带断层（包括逆断层）等值线勾绘等23个常⽤⼯具模块，使您的⼯作会变得更加轻松⾼效。

双狐数据格式为开放的⽂本数据格式，简单易读，为软件的⼆次开发提供⽅便的环境。

只要写成双狐数据格式，图形就⾃然形成。

国际化的图形操作风格●编辑、复制、粘贴、拷贝等操作均采⽤标准的国际惯例，简单易学；●新增元素属性卡，吸收国内外⼤型软件的编辑操作功能，使得数据管理更加⽅便快捷，⽤户使⽤⽅式触类旁通；●加强了⽤户操作步骤的记忆功能，多步骤的撤销、重做，⽅便⽤户对图件的反复操控，加强对⽤户操作的保护，使得软件更健壮、更稳定；●增加了⼤量的键盘快捷键，键盘和⿏标配合操作，⼤幅提⾼图件编绘效率；●坐标表达式运算功能；●⽤户⼯具⾃定义功能，⽅便⽤户⾃定义⼀些功能模块加载到菜单中；●井位名称、等值线名称可以⽤⿏标直接拖拽移动位置，曲线形态也可由⿏标拖动、旋转、错切；●曲线编辑⽅式多样化，不仅保留原有的单节点编辑、线性节点编辑、余弦节点编辑三种⽅式，还增加了三次样条控制点编辑模式，等值线编辑更快更符合地质⼈员的需求。

等值线名称沿线随意拖拽专业的等值线编辑功能移动、放缩、旋转、错切元素属性卡显⽰元素参数快捷的成图⽅式双狐图形的组成很简单，基本上由点和线完成整个图件的描述，⽤户只需提供基本坐标数据，利⽤双狐的图层管理及修饰，很快就形成美观的⼯业图件。

保定双狐软件有限公司、保定恒泰艾普双狐软件技术有限公司诉三河环波软件有限公司、赵某某计算机软件著作权权属纠纷案文章属性•【案由】计算机软件著作权权属纠纷•【案号】（2010）冀民三终字第52号•【审理法院】河北省高级人民法院•【审理程序】二审•【裁判时间】2010.10.14裁判规则根据《著作权法》第十三条的规定，本案中双方合作期间共同研发、销售、升级的相关软件产品，其著作权应归属于双方共有。

可以分割使用的，作者对各自创作的部分可以单独享有著作权。

正文保定双狐软件有限公司、保定恒泰艾普双狐软件技术有限公司诉三河环波软件有限公司、赵某某计算机软件著作权权属纠纷案河北省高级人民法院民事判决书(2010)冀民三终字第52号上诉人（原审原告）：保定双狐软件有限公司。

法定代表人：王大雪，该公司董事长。

委托代理人：徐志强，河北日方昇律师事务所律师。

委托代理人：樊鸿雁，河北正晨律师事务所律师。

上诉人（原审原告）：保定恒泰艾普双狐软件技术有限公司。

法定代表人：傅哲宽，该公司董事长。

委托代理人：樊鸿雁，河北正晨律师事务所律师。

委托代理人：徐志强，河北日方昇律师事务所律师。

上诉人（原审被告）：赵某某。

委托代理人：蒲盼旗，河北泰通律师事务所律师。

委托代理人：秦平山，河北嘉园律师事务所律师。

上诉人（原审被告）：三河环波软件有限公司。

法定代表人：赵某某，该公司董事长。

委托代理人：陈现路，三河环波软件有限公司副董事长。

委托代理人：田明，北京恒顿律师事务所律师。

上诉人赵某某、三河环波软件有限公司（以下简称环波公司）与上诉人保定双狐软件有限公司（以下简称双狐软件公司）、保定恒泰艾普双狐软件技术有限公司（以下简称恒泰艾普公司）计算机软件著作权权属纠纷一案，均不服保定市中级人民法院作出的(2009)保民三初字第46号民事判决，向本院提出上诉。

本院受理该案后，依法组成合议庭，应双狐软件公司、恒泰艾普公司关于涉案软件涉及商业秘密，不应公开开庭审理的请求，不公开开庭审理了本案。
