双狐变速成图软件构造成图步骤分为三维构造变速成图和二维构造变速成图两部分，成图方法基本一样，只是在数据准备时有所不同。
变速成图步骤如下：在成图之前先形成几个快捷图标，可以减少点击次数。
“变速空校系统”——作用：创建工区、速度、层位、断层数据转换，速度场分析，平均速度成图方法，射线追踪（模型层析）成图方法的速度提取、时深转换等。
点击“开始→所有程序→双狐微机解释系统”，把“变速空校系统”设置为快捷图标。
“DoubleFox Draw ”——作用：做图工具。
点击“开始→所有程序→双狐微机解释系统→双狐坐标工具”，把“DoubleFox Draw ”设置为快捷图标。
“DoubleFox Surface ”——为双狐软件公司的核心模块，作用：数据、带断层数据网格化，网格化方法是最小能量网格法。
点击“开始→所有程序→双狐微机解释系统→双狐坐标工具”，把“DoubleFox Surface ”设置为快捷图标。
“DoubleFox f(x,y)”——作用：三维散点数据与网格之间计算，得到的是三维散点数据，这种做法与工作站的运算方法不同。
点击“开始→所有程序→双狐微机解释系统→双狐坐标工具”，把“DoubleFox f(x,y)”设置为快捷图标。
“DoubleFox Plus ”——作用：三维散点数据与常数之间计算，得到的是另一种三维散点数据，这种做法与工作站的运算方法不同。
点击“开始→所有程序→双狐微机解释系统→双狐坐标工具”，把“DoubleFox Plus ”设置为快捷图标。
第一部分 三维构造变速成图一、数据准备：包括地震层位文本文件、断层文本文件、三维速度谱文本 原始叠加速度叠加速度谱分析整理测量成果 建立工区叠加速度场 释o 位空间、变化梯度计算解T 层 射线追踪法计算层速度及空间偏移量均速度法Di x 式提取解释o 位速度平(公)T 层 层位平均速度场建立 平均速度场平面趋势分析平均速度场井约束 层位时深转换倾斜基准面校正地形校正钻井海拔校正层位构造图方法1方法2文件、三维工区三个顶点数据、钻井坐标地面海拔分层数据、工区地形海拔文本文件等。

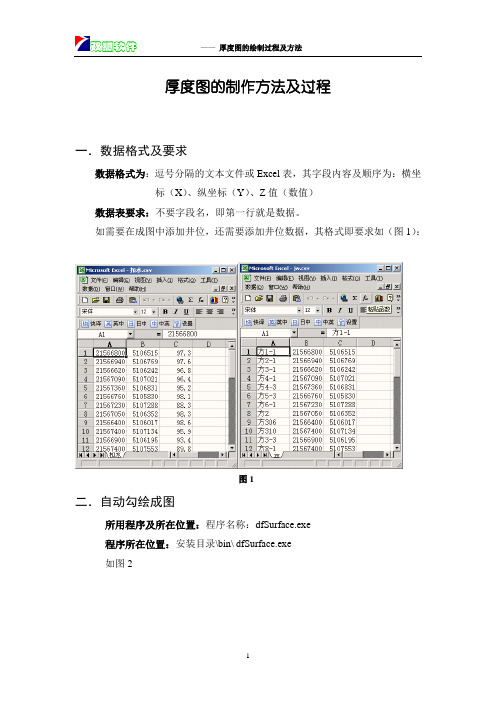

厚度图的制作方法及过程一．数据格式及要求数据格式为：逗号分隔的文本文件或Excel 表，其字段内容及顺序为：横坐标（X ）、纵坐标（Y ）、Z 值（数值）数据表要求：不要字段名，即第一行就是数据。
如需要在成图中添加井位，还需要添加井位数据，其格式即要求如（图1）：二．自动勾绘成图所用程序及所在位置：程序名称：dfSurface.exe 程序所在位置：安装目录\bin\ dfSurface.exe 如图2图1双击左键启动DFSurface 程序，主界面见图3：点击“如果您是个新手…”按钮后见图（4）。
点击“xyz 文件”按钮指定散点文件，格式列表中列出了您如何获得数据，缺省为双狐散点格式，其中还有自图2图3定义（固定符号、固定宽度）、从数据库中获得数据三种格式。
如图5图4在这里我们选择默认的双狐缺省格式（x,y,z,s,f）即可。
图5双狐缺省格式中X、Y表示坐标；Z代表对应点的值，可以是高程、重力值、T0值、元素含量、地层埋深、某一种气象信息等数据等，S代表对（X，Y，Z）这个空间数据点的可信度，S越小表示可信度越高，S越大表示可信度越低，当S为0时表示此点完全可信，对S值的控制可以实现对局部数据参与运算能力的控制；F表示断层号，一般在对逆掩断层勾绘时用到此参数。
这种数据为散点数据，它是平面上分布的一系列坐标数值点击“下一步”按钮，进入到网格参数设置页面，程序已给出缺省网格化参数，用户可根据实际情况修改各参数，如图6。
在这里可以对勾绘区域进行放大、缩小操作，还可以从图形中确定勾绘范围。
图6设置好以后单击下一步出现如图7的收敛精度对话框，一般按默认的即可。
图7单击下一步进入可信度对话框，如图8：可信度代表对（X，Y，Z）这个空间数据点的可信程度，控制曲平滑程度，缺省不可信度越小越小表示可信度越高，缺省不可信度越大表示可信度越低，当缺省不可信度为0时表示此点完全可信，对缺省不可信度值的控制可以实现对局部数据参与运算能力的控制，这里我们按默认的0即可。
双狐变速成图软件构造成图步骤分为三维构造变速成图和二维构造变速成图两部分，成图方法基本一样，只是在数据准备时有所不同。
变速成图步骤如下：在成图之前先形成几个快捷图标，可以减少点击次数。
“变速空校系统”——作用：创建工区、速度、层位、断层数据转换，速度场分析，平均速度成图方法，射线追踪（模型层析）成图方法的速度提取、时深转换等。
点击“开始→所有程序→双狐微机解释系统”，把“变速空校系统”设置为快捷图标。
“DoubleFox Draw ”——作用：做图工具。
点击“开始→所有程序→双狐微机解释系统→双狐坐标工具”，把“DoubleFox Draw ”设置为快捷图标。
“DoubleFox Surface ”——为双狐软件公司的核心模块，作用：数据、带断层数据网格化，网格化方法是最小能量网格法。
点击“开始→所有程序→双狐微机解释系统→双狐坐标工具”，把“DoubleFox Surface ”设置为快捷图标。
“DoubleFox f(x,y)”——作用：三维散点数据与网格之间计算，得到的是三维散点数据，这种做法与工作站的运算方法不同。
点击“开始→所有程序→双狐微机解释系统→双狐坐标工具”，把“DoubleFox f(x,y)”设置为快捷图标。
“DoubleFox Plus ”——作用：三维散点数据与常数之间计算，得到的是另一种三维散点数据，这种做法与工作站的运算方法不同。
点击“开始→所有程序→双狐微机解释系统→双狐坐标工具”，把“DoubleFox Plus ”设置为快捷图标。
第一部分 三维构造变速成图一、数据准备：包括地震层位文本文件、断层文本文件、三维速度谱文本 原始叠加速度叠加速度谱分析整理测量成果 建立工区叠加速度场 释o 位空间、变化梯度计算解T 层 射线追踪法计算层速度及空间偏移量均速度法Di x 式提取解释o 位速度平(公)T 层 层位平均速度场建立 平均速度场平面趋势分析平均速度场井约束 层位时深转换倾斜基准面校正地形校正钻井海拔校正层位构造图方法1方法2文件、三维工区三个顶点数据、钻井坐标地面海拔分层数据、工区地形海拔文本文件等。
开采现状图的绘制方法及过程一、数据整理，建立成图数据库（我们这里用Microsoft Visual FoxPro 数据库软件来建立数据库）1、输入的数据转成数据表的格式及包含的字段：数据表的格式：为Microsoft Visual FoxPro的数据表（即扩展名*.dbf的数据表格式）一般需要的数据表包括油井数据表、水井数据表、油井井位表、水井井位表。
常用数据表包括的字段分别为：油井数据表：包括日期、井号、横坐标、纵坐标、日产液、日产油、日产水含水、日产气、动液面数据；水井数据表：包括日期、井号、注水压力、日注水量数据；油井、水井井位表：包括井号、横坐标、纵坐标、区块数据；2、数据的导出过程（1）打开输入完毕的数据表（如图1），如Excel表水井数据，左键单击图1（2）此时出现图2的另存为对话框，在保存类型栏中选择DBF 4(dBASE Ⅳ) （*.dbf ）,在文件名一栏中输入要另存的数据表的名字，在保存位置一栏中选择要保存的位置。
完毕后左键点击保存。
（3）此时出现一些提示信息（如图3），点击“是”即可。
（4）这时返回到保存前的数据表界面（如图4），单击右上角的关闭按钮出现提示是否保存其修改的内容的信息，（此时我们已经将数据表另存为了数据库格式的数据表，所以单击否即可）。
图2图4图3以同样的方法将其它需用的数据表依次导出为数据库格式的数据表备用。
（如图5）3、建立数据库：（1）单击打开 开始 / 程序 /库。
（如图6）图5图6（2）进入到图7的应用界面，此时单击文件 /8所示的对话框，(3)因为我们要建立数据库，所以文件类型选择数据库（D ）（其它选项不选即可），然后单击“新建文件”按钮，来建立数据库。
（如图9）图7 图8图9(4)此时出现图10的保存对话框，要求确定建立的数据库的位置及其数据库名，保存类型按默认的即可。
如图11我们输入数据库名为英台开采现状图成图数据库，点击保存按钮.(5)此时出现如图12的界面，此时就可一一将我们另存好的数据表导入到此数据库中了。
