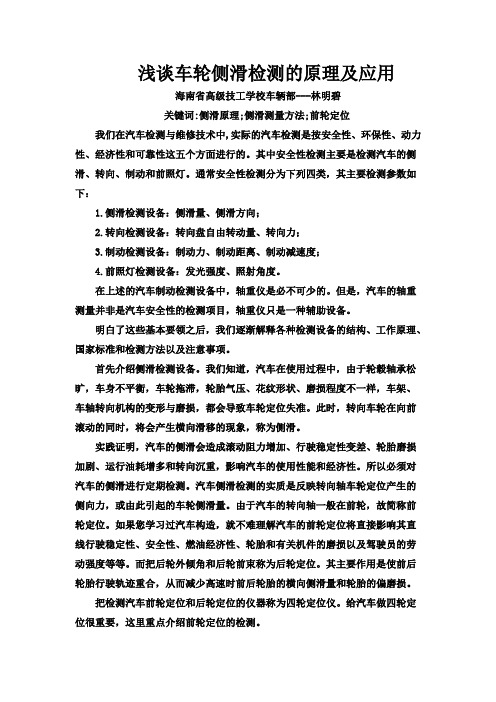

浅谈车轮侧滑检测的原理及应用海南省高级技工学校车辆部---林明碧关键词:侧滑原理;侧滑测量方法;前轮定位我们在汽车检测与维修技术中,实际的汽车检测是按安全性、环保性、动力性、经济性和可靠性这五个方面进行的。

其中安全性检测主要是检测汽车的侧滑、转向、制动和前照灯。

通常安全性检测分为下列四类，其主要检测参数如下：1.侧滑检测设备：侧滑量、侧滑方向；2.转向检测设备：转向盘自由转动量、转向力；3.制动检测设备：制动力、制动距离、制动减速度；4.前照灯检测设备：发光强度、照射角度。

在上述的汽车制动检测设备中，轴重仪是必不可少的。

但是，汽车的轴重测量并非是汽车安全性的检测项目，轴重仪只是一种辅助设备。

明白了这些基本要领之后，我们逐渐解释各种检测设备的结构、工作原理、国家标准和检测方法以及注意事项。

首先介绍侧滑检测设备。

我们知道，汽车在使用过程中，由于轮毂轴承松旷，车身不平衡，车轮拖滞，轮胎气压、花纹形状、磨损程度不一样，车架、车轴转向机构的变形与磨损，都会导致车轮定位失准。

此时，转向车轮在向前滚动的同时，将会产生横向滑移的现象，称为侧滑。

实践证明，汽车的侧滑会造成滚动阻力增加、行驶稳定性变差、轮胎磨损加剧、运行油耗增多和转向沉重，影响汽车的使用性能和经济性。

所以必须对汽车的侧滑进行定期检测。

汽车侧滑检测的实质是反映转向轴车轮定位产生的侧向力，或由此引起的车轮侧滑量。

由于汽车的转向轴一般在前轮，故简称前轮定位。

如果您学习过汽车构造，就不难理解汽车的前轮定位将直接影响其直线行驶稳定性、安全性、燃油经济性、轮胎和有关机件的磨损以及驾驶员的劳动强度等等。

而把后轮外倾角和后轮前束称为后轮定位。

其主要作用是使前后轮胎行驶轨迹重合，从而减少高速时前后轮胎的横向侧滑量和轮胎的偏磨损。

把检测汽车前轮定位和后轮定位的仪器称为四轮定位仪。

给汽车做四轮定位很重要，这里重点介绍前轮定位的检测。

前轮定位检测方式有静态检测动态检测两种方法。

简述车轮侧滑量检测步骤和检测标准
车轮侧滑量是指车辆在转弯时，其车轮与路面之间的相对滑动量。

车轮侧滑量的检测步骤和检测标准如下：
检测步骤：
1. 确保车辆处于平稳停靠状态，并将车轮相对位置调整到直线状态，以减小检测误差。

2. 使用专业的侧滑检测设备，将其装置安装在车轮上，或者使用车辆自带的侧滑检测系统。

3. 按照设备的说明书，对侧滑检测设备进行校准和调试，确保准确性和可靠性。

4. 进行侧滑量检测时，车辆应慢速行驶，并在平整的路面上进行。

5. 车辆进行转弯时，设备能够实时监测车轮侧滑量，并进行数据记录和分析。

检测标准：
车轮侧滑量的检测标准通常以百分比形式表示，即侧滑率。

侧滑率表示车轮相对于行进方向的侧滑量与车轮正常滚动的比值。

在一般的道路行驶条件下，车轮侧滑率的标准如下：
- 前驱车轮侧滑率不应超过10%。

- 后驱车轮侧滑率不应超过5%。

- 四驱车轮侧滑率不应超过5%。

侧滑率超过上述标准可能会导致车辆的操控难度增加、转向不灵敏等问题，并可能影响到车辆的稳定性和安全性。

在车辆侧
滑率超过标准时，需要进行相应的调整和修正，以提高车辆的行驶稳定性。

成都弥荣科技发展有限公司CHENGDU TECHNOLOGY DEVELOPMENT CO.,LTD.汽车侧滑检测与汽车跑偏有关问题的说明1.侧滑检测的基本原理和检测能力1.1基本原理为保证汽车转向车轮无横向滑移的直线滚动，要求车轮外倾角和车轮前束有适当配合，当车轮前束值与车轮外倾角匹配不当时，车轮就可能在直线行驶过程中不作纯滚动，车轮对地面产生侧向力，从而产生侧向滑移现象。

侧向滑移量的大小与方向可用汽车侧滑检验台来检测。

具体说明如下：1.1.1转向轮前束引起的侧滑若仅有前束无外倾，则汽车直线行驶时，两转向轮有向内收缩靠拢的趋势。

实际上，由于前轴的约束车轮保持直线行驶，车轮对地面产生向外的侧向力，如有自由移动的滑板则可使侧滑板外移。

前束引起正侧滑。

1.1.2转向轮外倾引起的侧滑若仅有外倾无前束，两转向轮在滚动过程中有向外张开趋势。

实际上，由于前轴的约束车轮保持直线行驶，车轮对地面产生向内的侧向力。

通过滑板时，可使滑板向内移。

外倾引起负侧滑。

1.2侧滑检验台检验能力说明综上所述，通过侧滑检验台检验出的侧滑值是车轮与路面之间侧滑力作用的结果。

如果前束和外倾角配合适当，侧滑力就小，通过侧滑台时侧滑值就小。

注意：该侧滑值的大小不表示车辆在路面行驶时的跑偏程度。

侧滑与跑偏是两个不同的概念，侧滑值大不意味着车辆会跑偏，会增加滚动阻力，可能磨损轮胎；车辆跑偏不一定会产生侧滑，两者没有明确的关系。

车辆跑偏一般是由于方向盘不正或车轮定位误差如左右轮差值较大等原因引起。

车辆跑偏说明车辆四轮定位调整有问题，但和侧滑台检测的侧滑值是不同的概念。

车辆跑偏对侧滑检测的影响：要分两种情况：单板侧滑台和双板联动侧滑台测量的结果与车辆跑偏的关系有所不同。

简单来说，双板联动侧滑台对车辆跑偏完全不敏感，即车辆跑偏对双板联动侧滑台检测的侧滑值基本没有影响；车辆跑偏对单板侧滑台检测的侧滑值会有明显影响，但跑偏量与侧滑值没有明确的线性关系。

侧滑检测侧滑是指由于前束与车轮外倾角配合不当,在汽车行驶过程中,车轮与地面之间产生一种相互作用力,这种作用力垂直于汽车行驶方向,使轮胎处于边滚边滑的状态,它使汽车的操纵稳定性变差,增加油耗和加速轮胎的磨损。

如果让汽车驶过可以在横向自由滑动的滑板,由于存在上述作用力,将使滑板产生侧向滑动。

检验汽车的侧滑量,可以判断汽车前轮前束和外倾这两个参数配合是否恰当,而并不测量这两个参数的具体数值。

l)“正前束引起正侧滑,正外倾引起负侧滑”。

转向轮正前束的作用正好与正外倾的作用相反。

当转向轮具有正前束,汽车向前行进时,两前轮具有向内收缩靠拢的趋势;转向轮具有正外倾,轮胎相当于圆锥的一部分,向前滚动时将有向外张开的趋势。

理想的情况是转向轮向外的张力与向内收拢的作用力互相抵消,保持车轮直线行驶。

假定将两个只有前束而没有外倾的车轮用一根可以自由伸缩的轴连接起来,车轮向前滚动一段距离以后,由于前束的作用,两只车轮将向里收拢,互相靠近。

但实际上汽车的前袖是不可能缩短的。

如果将两前轮放在可以横向自由滑动的滑板上,由于作用与反作用的原理,滑板将会向外滑动。

在侧滑试验台上,滑板向;外滑动的数值记为“+”(进口设备记为“IN”),向内滑动记为“一”(进口设备记为“UT”)。

我们说“正前柬引起正侧滑”的意思是,当前束的作用大于车轮外倾的作用时,产生的作用力使滑板向外滑动,仪表显示数值的符号为“十”当车轮外倾的作用大于前束的作用时,滑板向内滑动,显示数值的符号为“一”。

记住这句话,根据仪表上显示数值的正负号,即可知道如何调整前束。

侧滑是两个参数匹配的结果,因而两参数都合格时,侧滑合格；但反之,当侧滑合格时,并不一定能保证两参数是合格的。

2)影响侧滑量的因素。

①当车轮外倾角一定时,改变前束值就会导致侧向力及侧滑量成正比的变化。

因此当侧滑量超标时,一般情况下调整前束就能使侧滑量合格。

但也有特殊情况,当汽车前部因碰撞变形时,会导致左右轴距不相等或使前轮定位角发生较大的变化,这时会出现这样的现象:汽车侧滑不合格时,驾驶员感觉转向盘还能掌握;当采用调整前束的方法使侧滑合格以后,反而觉得汽车的转向盘掌握不了,汽车无法驾驶。

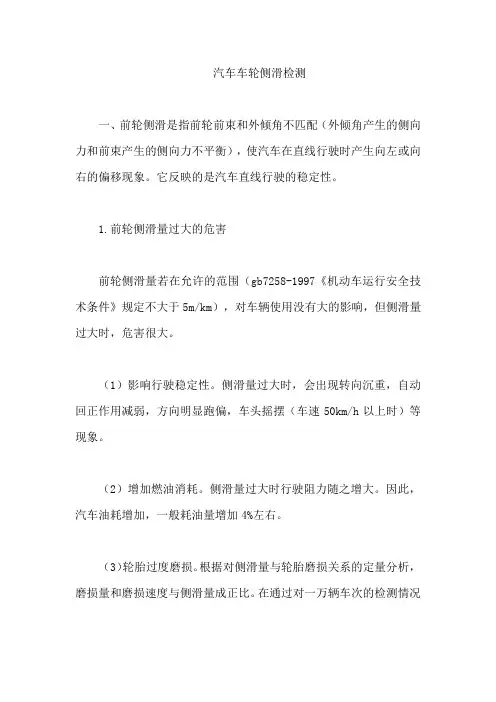

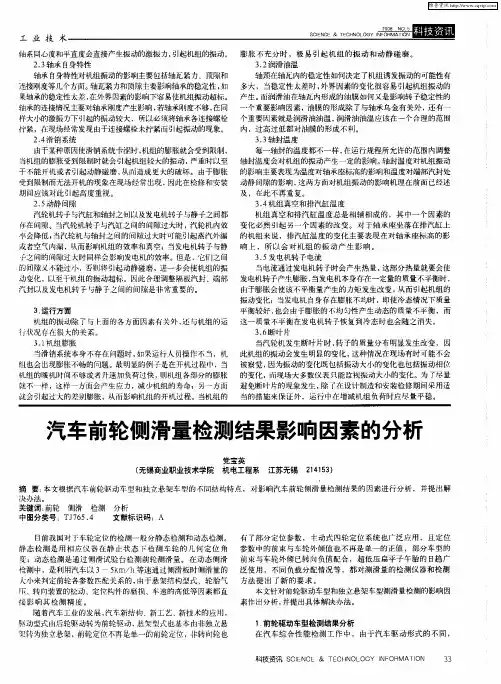

汽车车轮侧滑检测一、前轮侧滑是指前轮前束和外倾角不匹配（外倾角产生的侧向力和前束产生的侧向力不平衡），使汽车在直线行驶时产生向左或向右的偏移现象。

它反映的是汽车直线行驶的稳定性。

1.前轮侧滑量过大的危害前轮侧滑量若在允许的范围（gb7258-1997《机动车运行安全技术条件》规定不大于5m/km），对车辆使用没有大的影响，但侧滑量过大时，危害很大。

（1）影响行驶稳定性。

侧滑量过大时，会出现转向沉重，自动回正作用减弱，方向明显跑偏，车头摇摆（车速50km/h以上时）等现象。

（2）增加燃油消耗。

侧滑量过大时行驶阻力随之增大。

因此，汽车油耗增加，一般耗油量增加4%左右。

（3）轮胎过度磨损。

根据对侧滑量与轮胎磨损关系的定量分析，磨损量和磨损速度与侧滑量成正比。

在通过对一万辆车次的检测情况进行分析，有70%的车辆侧滑量不合格。

其中80%的车辆前轮严重磨损，胎面成平板状，胎肩呈锯齿形。

2.前轮侧滑的检测汽车前轮侧滑的检测是通过侧滑检测仪进行的，按照gb7258-1997《机动车运行安全技术条件》中的有关规定进行判断，要求车辆前轮侧滑不大于5m/km.（1）检测前的准备。

接通侧滑检测仪的电源预热半小时，并对仪器进行自检；被检汽车轮胎气压应符合标准；要清除轮胎上粘有的油污、水渍或花纹沟槽内的小石子。

（2）检测方法。

使被检车辆沿行车指示线以3～5km/h的车速匀速通过侧滑检测仪的滑板。

（3）检测注意事项。

检测时车速一定要控制在规定的范围内，并使前轮平稳通过侧滑检测仪；当车轮通过侧滑检测仪时不得操纵方向和使用制动；不能让超过侧滑检测仪允许载荷的汽车上滑板。

（4）检测分析。

当前轮通过侧滑检测仪时滑板向外移动（侧滑为正），表明车轮前束太大或负外倾太大；若滑板向内移动（侧滑为负），表明车轮外倾太大或负前束太大；若滑板不移动，表明车轮没有侧滑量，则前束与外倾配合恰到好处。

3.影响前轮侧滑的主要因素（1）轮胎。

实践证明，轮胎对侧滑的影响极大。

汽车侧滑的检测汽车前轮定位参数是影响汽车操纵性和稳定性的重要因素。

汽车如果没有正确的前轮定位，将引起转向沉重、操纵困难、增加驾驶员的劳动强度，同时，转向车轮在向前滚动时将会产生横向滑移现象，即车轮侧滑。

因此，汽车转向轮定位值是汽车安全检测中的重点检测项目之一。

国家标准GB7258-1997《机动车运行安全技术条件》和GB18565-2001《营运车辆综合性能要求和检验方法》，对汽车有关转向轮定位参数的检测作了如下一些规定：①机动车转向轮转向后应能自动回正，以使机动车具有稳定的直线行驶能力。

②机动车前轮定位值应符合该车有关技术条件。

③机动车转向轮的横向侧滑量，用侧滑仪检测时，其值不得超过5m/km。

汽车前轮定位参数的检测，有静态检测法和动态检测法两种。

静态检测法是在汽车静止的状态下，用车轮定位仪对前轮定位值进行检测，已在第三章中讲述过。

动态检测法是使汽车以一定的行驶速度通过侧滑试验台，从而测量转向轮的横向侧滑量。

侧滑量是指汽车直线行驶位移量为1km时，转向轮的横向位移量。

侧滑量的单位是：m/km。

汽车侧滑试验台是用以检测汽车前轮侧滑量的一种专门设备。

而汽车前轮的侧滑量主要受转向轮外倾角及转向轮前束值的影响。

所以，侧滑试验台就是为检测汽车转向轮外倾角与前束值这两个参数配合是否恰当而设计的一种专门的室内检测设备。

一、汽车侧滑试验台的结构与工作原理(一)转向轮定位值引起的侧滑经分析汽车转向轮的前束值与外倾角对其侧滑的影响比较大。

(1)转向轮前束引起的侧滑转向轮有了前束后，在滚动过程中力图向内收拢，只是由于转向桥不可能缩短，因此，在实际滚动过程中才不至于真正向内滚拢。

但由此而形成的这种内向力势必成为加剧轮胎磨损的隐患。

又假设让两个只有前束而没有外倾的转向轮向前驶过，如图4-7所示的滑动板，也可以看到左右转向轮下的滑动板在转向轮内向力的反作用力的推动下，出现图4-7中虚线所示分别向外侧滑移的现象。

其单边转向轮的外侧滑量St为：图4-7由车轮前束引起滑动板的侧滑(2)转向轮外倾角引起的侧滑转向轮外倾角的存在，在滚动过程中车轮将力图向外张开，只是由于转向桥不可能伸长，因此，在实际滚动过程中才不至于真正向外滚开。

侧滑一、 汽车车轮侧滑检验台的结构与工作原理（一） 汽车车轮侧滑检验台的结构侧滑台是使汽车在滑动板上驶过时，用测量滑动板左右移动量的方法来测量车轮滑移量的大小和方向，并判断是否合格的一种检测设备。

侧滑台分单板式侧滑台和双板式侧滑台。

1、双板联动式侧滑台的结构双板联动式侧滑检验台的结构如图1所示，由机械部分、测量装置、指示装置等几部分组成。

机械部分包括：左右滑动板、双摇臂杠杆机构、回位装置、导向和限位装置等。

滑动板长度有500mm、800mm和1000mm三种，滑动板越长精度越高。

滑动板通过滚轮、轨道和两板间的杠杆机构进行左右等量的相对运动。

现在大多数侧滑台的测量装置有两种，一种是电位计式，另一种是差动变压式。

图1 双板联动式侧滑检验台结构电位计式的测量装置安装在图2所示的位置。

将滑动板的移到量变为电位计触点的位移，从而引起电压量的变化，并传给指示装置。

图2 电位计式测量装置电位计式测量装置的电路原理如图－3所示，电位计两端加上一定的电图3 电位计式测量装置的电路原理压，当电位计的滑动触点随滑动板移到时，触点的输出电压与位移量成正比，通过指示计可指示出对应于滑动板的位移量。

差动变压器式测量装置的位移传感器安装在如图4所示的位置上，由滑动板带动位移传感器的拨杆产生位移，传感器输出与位移量成正比的电压量，并传递给指示装置。

图4 差动变压器式测量装置差动变压器式的位移传感器的结构及工作原理如图5所示。

差动变压器是将测量信号的变化转化成线性互感系数变化的传感器，它的结构如同一个变压器，由初级线圈、次图5 差动变压器式位移传感器级线圈、铁芯等几部分组成，如图5所示所示。

在初级线圈接入电源U后，次级线圈即感应输出电压U，滑动板移到时引起铁芯的移到，从而引起线圈互感系数的变化，此时的输出电压随之作相应的变化。

它的特点是结构简单、灵敏度高、测量范围大及使用寿命长。

常用的指示装置有指针和数字显示两种。

指针式指示仪表如图6所示，该仪表把从测量装置传递的滑动板位移量，按汽车每行驶1km侧滑1m定为一格刻度指示。
