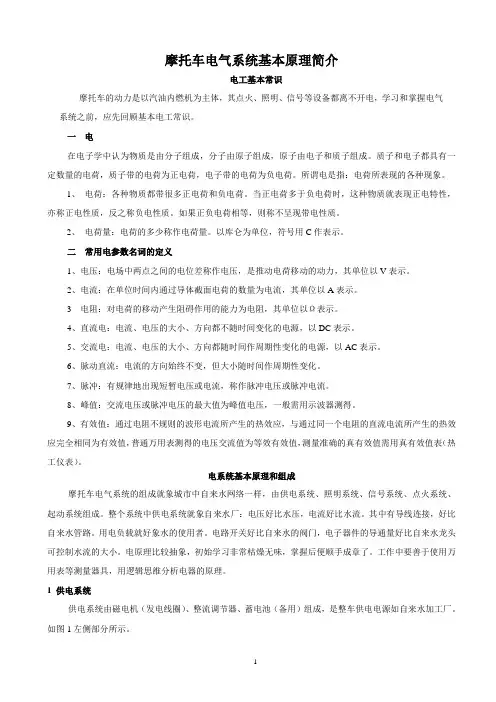

摩托车电器系统原理简介摩托车电器系统原理简介一、摩托车电器系统简述摩托车电器系统通常由以下几个部分组成：电源系统、点火系统、信号系统、照明系统、电启动系统、防盗系统等。
二、摩托车电器系统的特点1、摩托车电器系统一般采用12V直流电为电源，但是有的摩托车的照明系统和点火系统采用交流电。
2、电源设备与用电设备并联连接，而开关则串联在二者之间，各用电设备互不干扰。
3、摩托车电路普遍采用负极搭铁（接地）。
4、在电路中的连接导线均采用规定颜色，根据这一特点可以比较方便地查找电路连接的故障。
5、在电路的连接中广泛采用插接器，在保养和检修时可以方便地断开或恢复电路的连接。
三、电源系统电源系统的作用是给摩托车用电设备提供电能。
一般由蓄电池、磁电机、电压调节器、熔断器及点火开关等组成。
㈠蓄电池1、蓄电池的作用①用作电源，当发电机供电不足时给用电设备供电；②储存能量，将发电机的电能转化为蓄电池的化学能储存起来，用作在发电机供电不足时的补充；③稳定电源系统的电压，发动机转速急剧波动时，发电机的电压波动也较大，蓄电池可以通过充电和放电吸收这种波动，稳定系统的电压。
2、蓄电池的分类蓄电池按结构可分为开放型、密封型和干荷型。
①开放型蓄电池又称普通铅酸蓄电池，这种蓄电池需经常检查液面高度，加注蒸馏水，定期从车上拆下进行充电等。
②密封型蓄电池又称免维护蓄电池，在摩托车上合理使用过程中不需添加蒸馏水，接线柱腐蚀较轻，蓄电池自行放电较少，在车上使用或储存时不需要进行补充充电。
③干荷型蓄电池又称干电瓶，其极板在干燥状态下能够长期保存电荷，在规定的保存期内（两年）如需使用，只要灌入符合规定的电解液，搁置15分钟，调整液面高度至规定值，不必进行初次充电即可使用。
3、蓄电池的容量蓄电池的容量是表示蓄电池储存电能多少的参数。
当蓄电池充足电时，以一定的电流连续放电，从放电开始到端电压降低到10.5V为止，放电电流与放电时间的乘积为容量，其单位为Ah。
大阳摩托车电路原理及维修要点摩托车电器系统一般按其功用分为：电起动系统、信号系统、照明系统、电源系统、点火系统、等几部分，上述系统是相互关联的，下面分别介绍每个系统的电路原理：1、电起动系统：电器件包括蓄电池、起动电机、起动继电器、起动开关及其它相关电器件。
大阳系列直梁车、弯梁车、踏板车，电起动系统大同小异，主要区别在于弯梁车各档位直接起动（发动机有超越离合器）、直梁车有带档起动（空档正常起动、其他档位按离合器起动）及踏板车的无级变速功能（按刹车起动）。
具体电路分别见下图：图1：大阳系列弯梁车电起动系统电路图起动摩托车前，安全检查，打开摩托车点火开关后，按起动按钮，这时起动继电器线圈通电，触点吸合，起动电机工作，带动发动机运转，完成起动功能。
起动故障的原因可通过原理图可知：1）、蓄电池是否亏电；2）、保险丝是否烧断；3）、各导线是否连接牢固；4）、点火开关、起动开关是否正常工作；5）、起动继电器是否正常工作；6）、起动电机是否正常工作。
图2：大阳系列直梁车电起动系统电路图直梁车电起动系统中的二极管作用是：防止带档起动时，离合器开关接通，空档灯常亮。
发生故障的原因比前面多一种：二极管是否失效或接反。
图3：DY50T、DY100T、DY125T踏板车电起动系统电路图图4：DY150T踏板车电起动系统电路图踏板车电起动系统中串入刹车开关是为防止起动时（油门大）摩托车前冲，原理与故障同上。
DY150T踏板车只有在紧急熄火开关接通，电路才能工作。
2、信号系统：摩托车信号系统电器件包括蓄电池、点火开关、转向开关、闪光继电器、前后转向灯、转向指示灯、喇叭、喇叭按纽、刹车灯、刹车开关、油位表、油位传感器、档位指示灯及档位开关。
信号系统电路也可分为：转向、喇叭、刹车、油位指示及档位指示等支路。
各类摩托车信号系统基本相似，仅仅是踏板车无档位指示功能（有些摩托车带电压指示功能或来电显示功能），原理见下图：油位传感器有两线式和三线式，当油位发生变化时，传感器电阻值变化，油位表指示值随之变化。
摩托车电路原理
摩托车电路原理是指摩托车的电子元件之间相互连接的一种电路结构。
摩托车电路包括各类电子元件，例如电池，发电机，线路，开关，继电器等。
这些电子元件通过导线连接在一起，形成电路。
摩托车电路的原理是通过对电流的控制，来实现各个功能的正常运行。
摩托车电路的核心是电源系统，即电池和发电机。
电池为其他电子元件提供所需的电能，而发电机则通过转动车轮或发动机，发电并为电池充电。
当发动机启动后，发电机会开始发电，同时电池也会开始放电。
摩托车电路中的线路是将各个电子元件连接起来的导线。
导线的选择应根据电流的大小和所需的电压来确定。
通过线路，电流可以从电源系统传输到各个电子元件，从而实现各种功能，例如点火系统、照明系统和仪表盘等。
开关在摩托车电路中起到打开或关闭电路的作用，它们可以控制电流的流动。
常见的开关有按钮开关、转向开关、电门开关等。
开关的位置和功能可以根据不同的需要进行设置。
继电器是一种电子元件，可以将小电流控制大电流。
它常用于控制高功率设备，如电动车头灯。
继电器具有控制电路和被控电路两个部分，当控制电路电流通过时，继电器会自动吸合或断开被控电路。
以上是摩托车电路的基本原理。
通过对电源系统、线路、开关
和继电器的合理组合和控制，摩托车的各项功能可以正常运行。
了解摩托车电路原理有助于骑手进行维修和故障排除，确保摩托车的安全运行。
目录第一章电工学基础知识第一节欧姆定律及其应用第二节电工与电功率第三节电容器及其充放电第四节晶体二极管及其基本电路第五节晶体三极管及其基本电路第六节晶闸管及其应用第二章摩托车点火器系统第一节电容放电式点火系统2.1.1 交流点火器2.1.2 直流点火器2.1.3 电容放电式点火系统的特性2.1.4 电容放电式点火系统的故障检修第二节晶体管点火系统2.2.1 晶体管点火系统的结构与原理2.2.2 晶体管点火系统的检修第三节微电脑控制电子点火系统2.3.1 常见的几种点火电路的缺点2.3.2 微电脑控制电子点火系统的基本组成与工作原理。
第三章磁电机和调压器系统第一节磁电机系统3.1.1 磁电机的结构3.1.2 磁电机的工作原理第二节磁电机的整流和调压第三节磁电机供电系统常见故障第四节三相磁电机和调压器3.4.1 三相磁电机的工作原理3.4.2 三相磁电机的整流和稳压3.4.3 三相交流磁电机常见故障第四章摩托车起动继电器第一节起动继电器的主要结构第二节摩托车起动系统控制原理第三节电起动系统中起动继电器常见故障及排除第五章摩托车点火线圈第一节高压线及火花塞帽第二节点火线圈5.2.1点火线圈的构造5.2.2点火线圈的工作原理5.2.3点火线圈的保养与检修第一章 电工学基础知识 第一节 欧姆定律及其应用1、部分电路欧姆定律流过导体的电流与这段导体两端的电压成正比，与这段导体的电阻成反比，其数学式为： I=RU（1-1） 式中 I ：导体中的电流（A ）； U ：导体两端电压（V ）； R ：导体的电阻（Ω）。
例 1.1 已知某白炽灯的额定电压是220V ，正常发光时的电阻碍为1210Ω，试求流过的灯丝的电流。
解：I=R U =1210220≈0.18(A) 2、全电路欧姆定律全电路是含有电源的闭合电路。
如图1-1所示。
E 代表电源电动势，r 代表电源内阻。
图1-1 最简单的全电路 图1-2 电源的输出特性 全电路中的电流强度与电源的电动势成正比，与整个电路（即内、外电路）的电阻成反比。
摩托车发动机构造原理图气缸、活塞：图6-2 气缸的另一视角图GY6气缸如图6-1所示。
我们从图6-1可以看到，在气缸体边上有槽（或叫正时链条通道），正时链条从此通过到达气缸头，其中还要安装链条的导板片（图6-3a）、链条张紧器（图6-3b）。
图6-1中我们可以看到气缸正前方有一个孔，它是用来安装正时链条的链条调整器总成的，链条调整器总成如图6-3所示。
当正时链条发生磨损松动及异响时，我们可以通过链条调整器来对其进行一定的调整。
图6-3a 导板片图6-3b 链条张紧器图6-3 GY6链条调整器总成我们在前面已经了解过曲轴箱，在实际的安装中，图6-1所示的气缸，应该是反过来朝下安装在曲轴箱上的。
在图6-1中，气缸中间圆形的缸套部分，就是活塞在气缸中上下运动的空间。
我们没有找到GY6活塞的专门图片，但图6-4给出了一些活塞的照片，图6-5给出了一组活塞环的照片。
图6-4 一组活塞图片图6-5 一组活塞环图片见图6-4，活塞上有环槽部，用来安装活塞环。
活塞环分气环、油环。
GY6有二道气环，一道油环。
气环是用来防止燃烧室气体进入曲轴箱，而油环是用来防止润滑机油窜入燃烧室的。
在这里给大家提一个问题，为什么活塞顶部有两个倾斜凹坑？你想一想吧，答案是：避免活塞位于气缸上止点时与进排气门相撞而设臵的。
国产上述GY6配件零售价格：缸体大约是￥200多块，国产的活塞价格大约是￥40左右，活塞环￥70左右。
合资的和进口的就贵许多，甚至数倍。
BHGY6强制风扇：在上述的文章中，我们看到了躲在屁股下座垫下发动机里的某些真面目，但是也许会有超级菜鸟问，我还是看不到呀！是的，气缸头和气缸是被包围起来的，像巴基斯坦的妇女，永远戴着一层面纱，这个面纱就是：发动机风扇导风罩，如图7-1所示。
图7-2是风扇盖。
图7-3是各种冷却风扇。
图7-1 风扇导风罩图7-2 风扇盖图7-3 各种冷却风扇在上文中我们看到了气缸头、气缸的图片，为了带走燃烧产生的大量热量，我们可以看到它们外周覆盖的巨大散热片，但是还是不行啊，热啊，于是就用塑料罩包起来，用风扇不停地吹，塑料罩的功用就是形成冷却气流流动的气道。

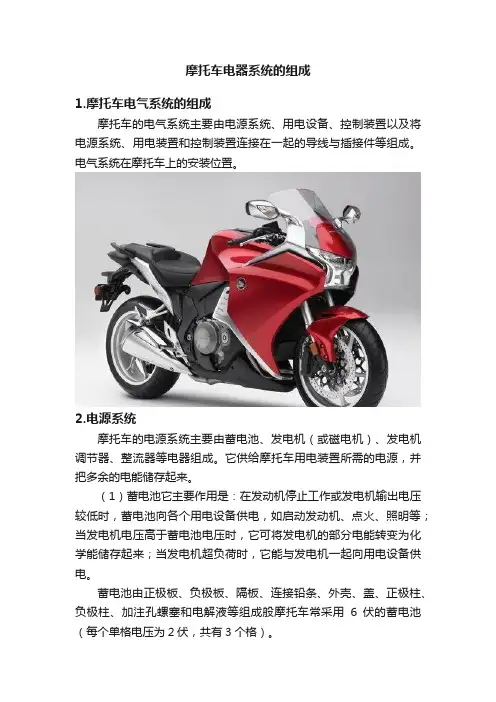

摩托车电器系统的组成1.摩托车电气系统的组成摩托车的电气系统主要由电源系统、用电设备、控制装置以及将电源系统、用电装置和控制装置连接在一起的导线与插接件等组成。
电气系统在摩托车上的安装位置。
2.电源系统摩托车的电源系统主要由蓄电池、发电机（或磁电机）、发电机调节器、整流器等电器组成。
它供给摩托车用电装置所需的电源，并把多余的电能储存起来。
（1）蓄电池它主要作用是：在发动机停止工作或发电机输出电压较低时，蓄电池向各个用电设备供电，如启动发动机、点火、照明等；当发电机电压高于蓄电池电压时，它可将发电机的部分电能转变为化学能储存起来；当发电机超负荷时，它能与发电机一起向用电设备供电。
蓄电池由正极板、负极板、隔板、连接铅条、外壳、盖、正极柱、负极柱、加注孔螺塞和电解液等组成般摩托车常采用6伏的蓄电池（每个单格电压为2伏，共有3个格）。
（2）磁电机或发电机它的功用是给用电设备提供电源，并向蓄电池充电，以补充蓄电池放电时的消耗。
它是利用装有永久磁铁的转子做旋转运动建立旋转磁场，使固定的线圈切割磁力线而发电的。
3.用电设备用电设备主要有：启动系统、点火系统、信号系统、照明系统、仪表装置等。
在一些大排量高档摩托车上，还增加了辅助设备部分。
（1）电启动系统启动系统主要由点火开关、电启动控制开关、启动按钮、启动继电器、切断继电器（中间继电器）、启动电动机（电启动超越离合器及启动减速机构）等组成。
（2）点火系统点火系统有：蓄电池点火系统、磁电机点火系统和微电脑控制点火系统三种。
蓄电池点火系统的组成蓄电池点火系统主要由火花塞、断电器、磁电机、点火线圈、电容器、高压导线、点火开关、蓄电池等组成。
磁电机点火系统的组成磁电机点火系统包括磁电机、点火线圈、火花塞及高压导线等。
微电脑控制点火系统的组成微电脑控制电子点火系统主要由：传感器、控制器（微电脑）和执行器三部分组成。
一般大排量摩托车的点火器内均有微电脑芯片（CPU），称为微电脑控制的点火系统。
