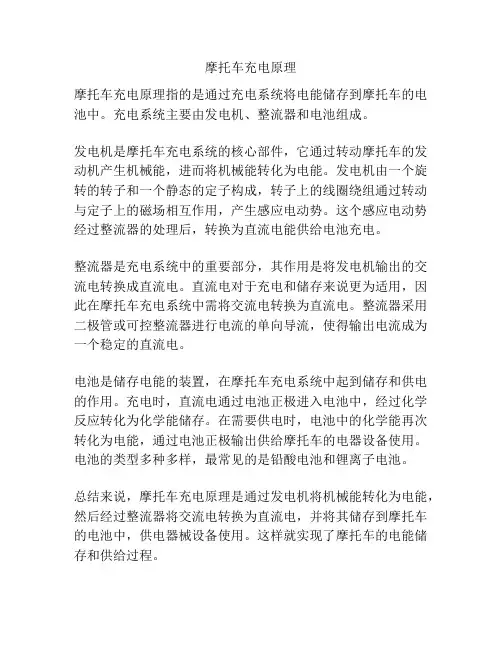

摩托车充电原理
摩托车充电原理指的是通过充电系统将电能储存到摩托车的电池中。
充电系统主要由发电机、整流器和电池组成。
发电机是摩托车充电系统的核心部件，它通过转动摩托车的发动机产生机械能，进而将机械能转化为电能。
发电机由一个旋转的转子和一个静态的定子构成，转子上的线圈绕组通过转动与定子上的磁场相互作用，产生感应电动势。
这个感应电动势经过整流器的处理后，转换为直流电能供给电池充电。
整流器是充电系统中的重要部分，其作用是将发电机输出的交流电转换成直流电。
直流电对于充电和储存来说更为适用，因此在摩托车充电系统中需将交流电转换为直流电。
整流器采用二极管或可控整流器进行电流的单向导流，使得输出电流成为一个稳定的直流电。
电池是储存电能的装置，在摩托车充电系统中起到储存和供电的作用。
充电时，直流电通过电池正极进入电池中，经过化学反应转化为化学能储存。
在需要供电时，电池中的化学能再次转化为电能，通过电池正极输出供给摩托车的电器设备使用。
电池的类型多种多样，最常见的是铅酸电池和锂离子电池。
总结来说，摩托车充电原理是通过发电机将机械能转化为电能，然后经过整流器将交流电转换为直流电，并将其储存到摩托车的电池中，供电器械设备使用。
这样就实现了摩托车的电能储存和供给过程。

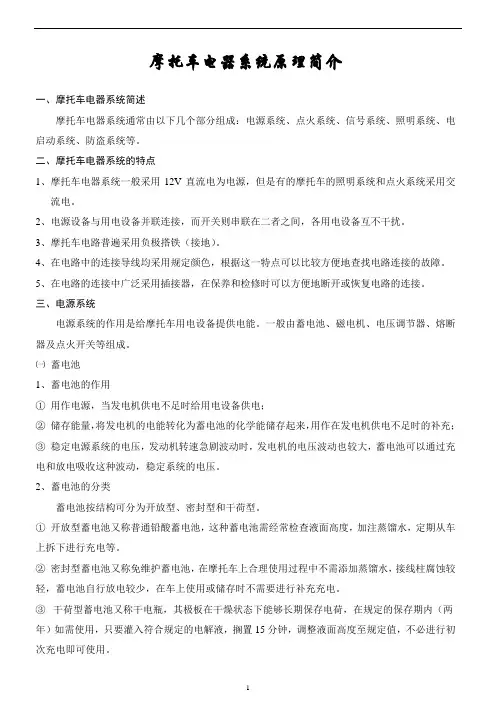

摩托车电器系统原理简介一、摩托车电器系统简述摩托车电器系统通常由以下几个部分组成：电源系统、点火系统、信号系统、照明系统、电启动系统、防盗系统等。
二、摩托车电器系统的特点1、摩托车电器系统一般采用12V直流电为电源，但是有的摩托车的照明系统和点火系统采用交流电。
2、电源设备与用电设备并联连接，而开关则串联在二者之间，各用电设备互不干扰。
3、摩托车电路普遍采用负极搭铁（接地）。
4、在电路中的连接导线均采用规定颜色，根据这一特点可以比较方便地查找电路连接的故障。
5、在电路的连接中广泛采用插接器，在保养和检修时可以方便地断开或恢复电路的连接。
三、电源系统电源系统的作用是给摩托车用电设备提供电能。
一般由蓄电池、磁电机、电压调节器、熔断器及点火开关等组成。
㈠蓄电池1、蓄电池的作用①用作电源，当发电机供电不足时给用电设备供电；②储存能量，将发电机的电能转化为蓄电池的化学能储存起来，用作在发电机供电不足时的补充；③稳定电源系统的电压，发动机转速急剧波动时，发电机的电压波动也较大，蓄电池可以通过充电和放电吸收这种波动，稳定系统的电压。
2、蓄电池的分类蓄电池按结构可分为开放型、密封型和干荷型。
①开放型蓄电池又称普通铅酸蓄电池，这种蓄电池需经常检查液面高度，加注蒸馏水，定期从车上拆下进行充电等。
②密封型蓄电池又称免维护蓄电池，在摩托车上合理使用过程中不需添加蒸馏水，接线柱腐蚀较轻，蓄电池自行放电较少，在车上使用或储存时不需要进行补充充电。
③干荷型蓄电池又称干电瓶，其极板在干燥状态下能够长期保存电荷，在规定的保存期内（两年）如需使用，只要灌入符合规定的电解液，搁置15分钟，调整液面高度至规定值，不必进行初次充电即可使用。
3、蓄电池的容量蓄电池的容量是表示蓄电池储存电能多少的参数。
当蓄电池充足电时，以一定的电流连续放电，从放电开始到端电压降低到10.5V为止，放电电流与放电时间的乘积为容量，其单位为Ah。
容量大小与蓄电池的极板大小、片数及蓄电池使用时的温度有关。

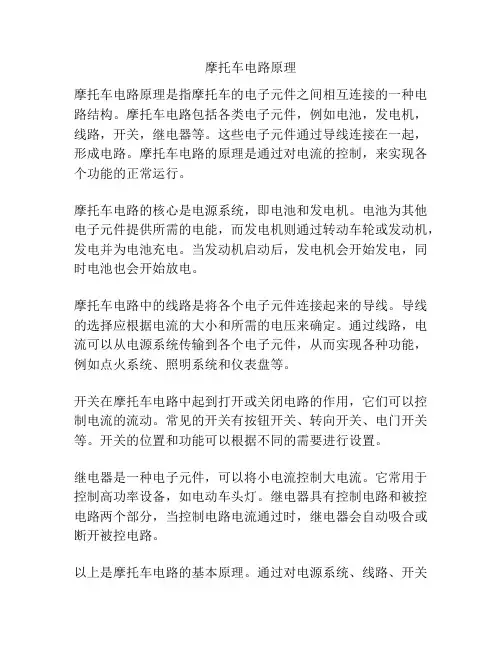

摩托车电路原理
摩托车电路原理是指摩托车的电子元件之间相互连接的一种电路结构。
摩托车电路包括各类电子元件，例如电池，发电机，线路，开关，继电器等。
这些电子元件通过导线连接在一起，形成电路。
摩托车电路的原理是通过对电流的控制，来实现各个功能的正常运行。
摩托车电路的核心是电源系统，即电池和发电机。
电池为其他电子元件提供所需的电能，而发电机则通过转动车轮或发动机，发电并为电池充电。
当发动机启动后，发电机会开始发电，同时电池也会开始放电。
摩托车电路中的线路是将各个电子元件连接起来的导线。
导线的选择应根据电流的大小和所需的电压来确定。
通过线路，电流可以从电源系统传输到各个电子元件，从而实现各种功能，例如点火系统、照明系统和仪表盘等。
开关在摩托车电路中起到打开或关闭电路的作用，它们可以控制电流的流动。
常见的开关有按钮开关、转向开关、电门开关等。
开关的位置和功能可以根据不同的需要进行设置。
继电器是一种电子元件，可以将小电流控制大电流。
它常用于控制高功率设备，如电动车头灯。
继电器具有控制电路和被控电路两个部分，当控制电路电流通过时，继电器会自动吸合或断开被控电路。
以上是摩托车电路的基本原理。
通过对电源系统、线路、开关
和继电器的合理组合和控制，摩托车的各项功能可以正常运行。
了解摩托车电路原理有助于骑手进行维修和故障排除，确保摩托车的安全运行。

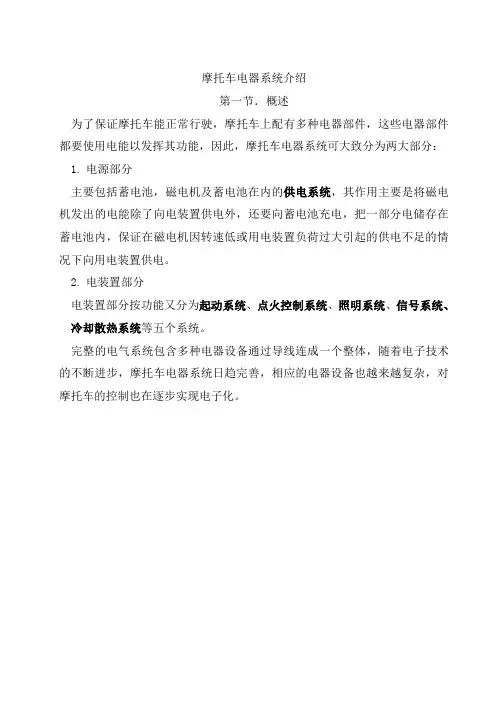

摩托车电器系统介绍第一节．概述为了保证摩托车能正常行驶，摩托车上配有多种电器部件，这些电器部件都要使用电能以发挥其功能，因此，摩托车电器系统可大致分为两大部分：1.电源部分主要包括蓄电池，磁电机及蓄电池在内的供电系统，其作用主要是将磁电机发出的电能除了向电装置供电外，还要向蓄电池充电，把一部分电储存在蓄电池内，保证在磁电机因转速低或用电装置负荷过大引起的供电不足的情况下向用电装置供电。
2.电装置部分电装置部分按功能又分为起动系统、点火控制系统、照明系统、信号系统、冷却散热系统等五个系统。
完整的电气系统包含多种电器设备通过导线连成一个整体，随着电子技术的不断进步，摩托车电器系统日趋完善，相应的电器设备也越来越复杂，对摩托车的控制也在逐步实现电子化。
第二节．供电系统供电系统是整车电气系统工作的前提，包含的内容有充电、存电和放电。
磁电机发出的交流电通过调压整流器转换成直流电后，向蓄电池和其它用电设备提供电压稳定的直流电，保证蓄电池电量经常处于饱和状态。
该系统主要包含以下零部件组成：磁电机点火开关调压整流器保险蓄电池电路原理图磁电机磁电机种类很多，这里只一种比较通用的结构。
即将永磁体磁钢作为转子，线圈按三相△连接作为定子。
当发动机转动时发动机曲柄带动转子旋转，定子绕组线圈切割磁力线产生感生电动势输出交流电。
通过调压整流器后输出直流电供电器用电和蓄电池充电。
磁电机是电器系统的主要电源。
常见的故障模式：转子磁钢破裂；磁钢磁性消退；定子绕组对地短路；定子绕组匝间短路；定子绕组焊接点脱落断路；转子与定子摩擦损伤（有异物进入）蓄电池蓄电池一般由电极，电解液和壳体组成。
按电极的材料蓄电池可分为铅酸蓄电池、锂电池和镍镉蓄电池等。
由于价格方面的原因摩托车普遍使用的是铅酸蓄电池。
铅酸蓄电池是两种材料，铅（负极）和二氧化铅（正极）浸放在电解液（硫酸溶液）中能产生约2V电压，形成一个单体。
6个蓄电池单体串联在一起，电压可达12~13V。
目录第一章电工学基础知识第一节欧姆定律及其应用第二节电工与电功率第三节电容器及其充放电第四节晶体二极管及其基本电路第五节晶体三极管及其基本电路第六节晶闸管及其应用第二章摩托车点火器系统第一节电容放电式点火系统2.1.1 交流点火器2.1.2 直流点火器2.1.3 电容放电式点火系统的特性2.1.4 电容放电式点火系统的故障检修第二节晶体管点火系统2.2.1 晶体管点火系统的结构与原理2.2.2 晶体管点火系统的检修第三节微电脑控制电子点火系统2.3.1 常见的几种点火电路的缺点2.3.2 微电脑控制电子点火系统的基本组成与工作原理。
第三章磁电机和调压器系统第一节磁电机系统3.1.1 磁电机的结构3.1.2 磁电机的工作原理第二节磁电机的整流和调压第三节磁电机供电系统常见故障第四节三相磁电机和调压器3.4.1 三相磁电机的工作原理3.4.2 三相磁电机的整流和稳压3.4.3 三相交流磁电机常见故障第四章摩托车起动继电器第一节起动继电器的主要结构第二节摩托车起动系统控制原理第三节电起动系统中起动继电器常见故障及排除第五章摩托车点火线圈第一节高压线及火花塞帽第二节点火线圈5.2.1点火线圈的构造5.2.2点火线圈的工作原理5.2.3点火线圈的保养与检修第一章 电工学基础知识 第一节 欧姆定律及其应用1、部分电路欧姆定律流过导体的电流与这段导体两端的电压成正比，与这段导体的电阻成反比，其数学式为： I=RU（1-1） 式中 I ：导体中的电流（A ）； U ：导体两端电压（V ）； R ：导体的电阻（Ω）。
例 1.1 已知某白炽灯的额定电压是220V ，正常发光时的电阻碍为1210Ω，试求流过的灯丝的电流。
解：I=R U =1210220≈0.18(A) 2、全电路欧姆定律全电路是含有电源的闭合电路。
如图1-1所示。
E 代表电源电动势，r 代表电源内阻。
图1-1 最简单的全电路 图1-2 电源的输出特性 全电路中的电流强度与电源的电动势成正比，与整个电路（即内、外电路）的电阻成反比。

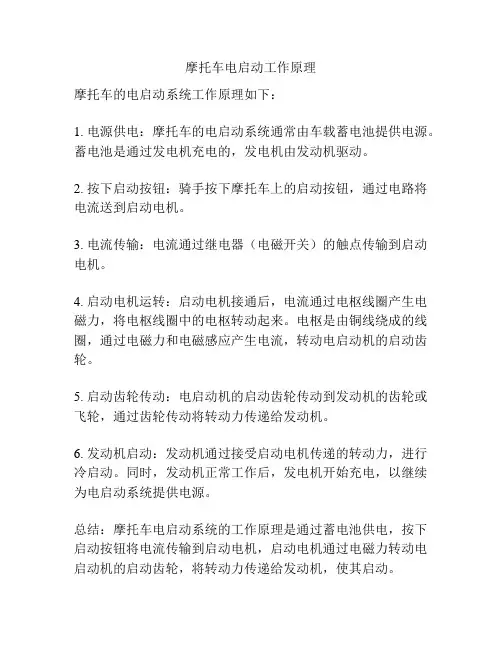

摩托车电启动工作原理
摩托车的电启动系统工作原理如下：
1. 电源供电：摩托车的电启动系统通常由车载蓄电池提供电源。
蓄电池是通过发电机充电的，发电机由发动机驱动。
2. 按下启动按钮：骑手按下摩托车上的启动按钮，通过电路将电流送到启动电机。
3. 电流传输：电流通过继电器（电磁开关）的触点传输到启动电机。
4. 启动电机运转：启动电机接通后，电流通过电枢线圈产生电磁力，将电枢线圈中的电枢转动起来。
电枢是由铜线绕成的线圈，通过电磁力和电磁感应产生电流，转动电启动机的启动齿轮。
5. 启动齿轮传动：电启动机的启动齿轮传动到发动机的齿轮或飞轮，通过齿轮传动将转动力传递给发动机。
6. 发动机启动：发动机通过接受启动电机传递的转动力，进行冷启动。
同时，发动机正常工作后，发电机开始充电，以继续为电启动系统提供电源。
总结：摩托车电启动系统的工作原理是通过蓄电池供电，按下启动按钮将电流传输到启动电机，启动电机通过电磁力转动电启动机的启动齿轮，将转动力传递给发动机，使其启动。

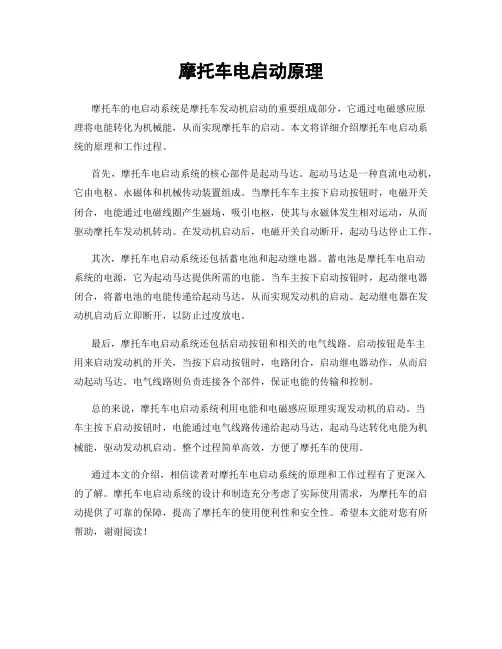

摩托车电启动原理摩托车的电启动系统是摩托车发动机启动的重要组成部分，它通过电磁感应原理将电能转化为机械能，从而实现摩托车的启动。
本文将详细介绍摩托车电启动系统的原理和工作过程。
首先，摩托车电启动系统的核心部件是起动马达。
起动马达是一种直流电动机，它由电枢、永磁体和机械传动装置组成。
当摩托车车主按下启动按钮时，电磁开关闭合，电能通过电磁线圈产生磁场，吸引电枢，使其与永磁体发生相对运动，从而驱动摩托车发动机转动。
在发动机启动后，电磁开关自动断开，起动马达停止工作。
其次，摩托车电启动系统还包括蓄电池和起动继电器。
蓄电池是摩托车电启动系统的电源，它为起动马达提供所需的电能。
当车主按下启动按钮时，起动继电器闭合，将蓄电池的电能传递给起动马达，从而实现发动机的启动。
起动继电器在发动机启动后立即断开，以防止过度放电。
最后，摩托车电启动系统还包括启动按钮和相关的电气线路。
启动按钮是车主用来启动发动机的开关，当按下启动按钮时，电路闭合，启动继电器动作，从而启动起动马达。
电气线路则负责连接各个部件，保证电能的传输和控制。
总的来说，摩托车电启动系统利用电能和电磁感应原理实现发动机的启动。
当车主按下启动按钮时，电能通过电气线路传递给起动马达，起动马达转化电能为机械能，驱动发动机启动。
整个过程简单高效，方便了摩托车的使用。
通过本文的介绍，相信读者对摩托车电启动系统的原理和工作过程有了更深入的了解。
摩托车电启动系统的设计和制造充分考虑了实际使用需求，为摩托车的启动提供了可靠的保障，提高了摩托车的使用便利性和安全性。
希望本文能对您有所帮助，谢谢阅读！。
摩托车点火系统的组成和工作原理
摩托车点火系统的主要组成部分包括点火开关、点火线圈、点火电容器、点火蜘蛛（分电器）、火花塞等。
工作原理如下：
1. 当骑手转动点火开关时，点火系统开始工作。
点火开关通常连接到电瓶的正极，通过点火系统控制电路的通断。
2. 点火线圈是点火系统的核心部件之一，它通过变压器的原理将低压的直流电转换为高压的脉冲电流。
这个高压脉冲电流会被传递到点火蜘蛛上。
3. 点火蜘蛛（分电器）通常是一个带有多个端子的部件，通过它将高压的脉冲电流分配到不同的火花塞上。
每个火花塞对应发动机的一个气缸。
4. 每个火花塞安装在发动机气缸的燃烧室内部。
当点火蜘蛛将高压脉冲电流传递到火花塞时，火花塞内部的电极之间会发生火花放电，引燃空气燃料混合物，从而产生爆燃。
5. 点火电容器是一个储存电能的装置，它能帮助点火系统产生更强大的火花，提高点火效果。
总结起来，摩托车点火系统通过点火开关控制电路的通断，点火线圈将低压直流电转换为高压脉冲电流，点火蜘蛛将脉冲电
流分配到各个火花塞上，火花塞产生火花放电引燃燃料，从而实现发动机的点火启动和工作。

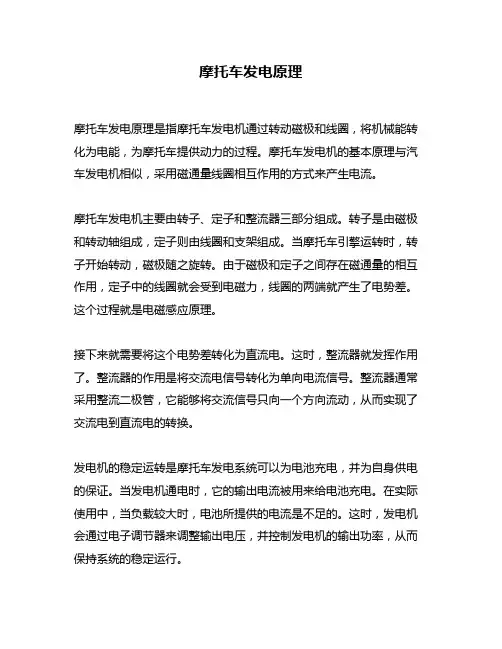

摩托车发电原理摩托车发电原理是指摩托车发电机通过转动磁极和线圈，将机械能转化为电能，为摩托车提供动力的过程。
摩托车发电机的基本原理与汽车发电机相似，采用磁通量线圈相互作用的方式来产生电流。
摩托车发电机主要由转子、定子和整流器三部分组成。
转子是由磁极和转动轴组成，定子则由线圈和支架组成。
当摩托车引擎运转时，转子开始转动，磁极随之旋转。
由于磁极和定子之间存在磁通量的相互作用，定子中的线圈就会受到电磁力，线圈的两端就产生了电势差。
这个过程就是电磁感应原理。
接下来就需要将这个电势差转化为直流电。
这时，整流器就发挥作用了。
整流器的作用是将交流电信号转化为单向电流信号。
整流器通常采用整流二极管，它能够将交流信号只向一个方向流动，从而实现了交流电到直流电的转换。
发电机的稳定运转是摩托车发电系统可以为电池充电，并为自身供电的保证。
当发电机通电时，它的输出电流被用来给电池充电。
在实际使用中，当负载较大时，电池所提供的电流是不足的。
这时，发电机会通过电子调节器来调整输出电压，并控制发电机的输出功率，从而保持系统的稳定运行。
总体来说，摩托车发电原理是基于电磁感应原理实现的。
通过摩托车发电机转动磁极和线圈之间的相互作用，机械能被转化为电能。
随后，整流器将交流电信号转化为单向电流信号，为摩托车提供所需的直流电。
发电机的稳定运转可以通过电子调节器来实现。
这个系统保证了摩托车的动力需求，并为电池的充电提供了支持。
总之，对摩托车发电原理的深入了解对于摩托车的使用和维修非常重要。
只有理解了原理，我们才能更好地保护摩托车发电系统，从而保证摩托车始终处于良好的运行状态。
摩托车电路的结构原理摩托车电路的结构原理是指摩托车所采用的电气系统的组成和工作原理。
它负责为摩托车提供电力供应，并控制各个电器设备的工作。
摩托车电路的设计结构包括电源、电器设备、开关、线缆以及保险丝等组成部分。
下面将详细介绍摩托车电路的结构原理。
首先，摩托车电路的设计离不开电源。
摩托车的电源通常采用直流电源，受到车载电池的提供。
电池承担了储存电能的功能，为整个电路系统提供电力。
通常情况下，摩托车电池的电压为12伏，但在某些大功率摩托车上，电压可达到24伏。
电池的电压稳定性对于电路的正常工作非常重要。
其次，摩托车电路还包含各种电器设备。
常见的电器设备包括前后灯、指示灯、喇叭、电启动机、充电器等。
这些设备通过电路连接到电源，接受电能供应。
例如，前后灯是摩托车上必不可少的安全装备，通过电路与电源连接，当开关处于关闭状态时，前后灯不亮；当开关处于打开状态时，前后灯亮起。
其他的电器设备亦是如此，通过电路连接到电源，通过开关控制其开关状态。
再次，开关也是摩托车电路的重要组成部分。
开关的作用类似于电路的“关键”，它可以控制电器设备的开关状态，实现电路的开关控制。
常见的开关包括点火开关、车灯开关、喇叭开关等。
通过点火开关，可以将电源与点火线圈连接，触发点火系统启动；通过车灯开关，可以控制前后灯的开关；通过喇叭开关，可以实现喇叭的开关状态。
开关将电源与电器设备连接起来，提供了控制电器设备的手段。
此外，线缆也是摩托车电路的重要组成部分。
线缆承担了电能传输的任务，将电源提供的电能传输到各个电器设备上。
线缆分为直线缆和连接线缆。
直线缆是指直接连接电源和电器设备的电缆，例如连接电池和前后灯的电缆；连接线缆是指连接电器设备和开关之间的电缆，例如连接前后灯与车灯开关之间的电缆。
最后，保险丝也是摩托车电路中的重要组成部分。
保险丝可以看作是电路的“安全阀”，它可以在电路发生短路或过流等故障时切断电路，起到保护电路和车辆的作用。
保险丝的选择要根据电路的功率和负载来确定，以保证保险丝能够及时切断电路。
摩托车电器系统的组成1.摩托车电气系统的组成摩托车的电气系统主要由电源系统、用电设备、控制装置以及将电源系统、用电装置和控制装置连接在一起的导线与插接件等组成。
电气系统在摩托车上的安装位置。
2.电源系统摩托车的电源系统主要由蓄电池、发电机（或磁电机）、发电机调节器、整流器等电器组成。
它供给摩托车用电装置所需的电源，并把多余的电能储存起来。
（1）蓄电池它主要作用是：在发动机停止工作或发电机输出电压较低时，蓄电池向各个用电设备供电，如启动发动机、点火、照明等；当发电机电压高于蓄电池电压时，它可将发电机的部分电能转变为化学能储存起来；当发电机超负荷时，它能与发电机一起向用电设备供电。
蓄电池由正极板、负极板、隔板、连接铅条、外壳、盖、正极柱、负极柱、加注孔螺塞和电解液等组成般摩托车常采用6伏的蓄电池（每个单格电压为2伏，共有3个格）。
（2）磁电机或发电机它的功用是给用电设备提供电源，并向蓄电池充电，以补充蓄电池放电时的消耗。
它是利用装有永久磁铁的转子做旋转运动建立旋转磁场，使固定的线圈切割磁力线而发电的。
3.用电设备用电设备主要有：启动系统、点火系统、信号系统、照明系统、仪表装置等。
在一些大排量高档摩托车上，还增加了辅助设备部分。
（1）电启动系统启动系统主要由点火开关、电启动控制开关、启动按钮、启动继电器、切断继电器（中间继电器）、启动电动机（电启动超越离合器及启动减速机构）等组成。
（2）点火系统点火系统有：蓄电池点火系统、磁电机点火系统和微电脑控制点火系统三种。
蓄电池点火系统的组成蓄电池点火系统主要由火花塞、断电器、磁电机、点火线圈、电容器、高压导线、点火开关、蓄电池等组成。
磁电机点火系统的组成磁电机点火系统包括磁电机、点火线圈、火花塞及高压导线等。
微电脑控制点火系统的组成微电脑控制电子点火系统主要由：传感器、控制器（微电脑）和执行器三部分组成。
一般大排量摩托车的点火器内均有微电脑芯片（CPU），称为微电脑控制的点火系统。
摩托车电路原理摩托车电路是摩托车的重要组成部分，它直接关系到摩托车的正常运行和安全性。
了解摩托车电路原理对于摩托车的维护和修理至关重要。
本文将介绍摩托车电路的基本原理和组成，帮助读者更好地理解摩托车电路。
首先，摩托车电路主要由电源系统、点火系统、照明系统和启动系统组成。
电源系统包括电瓶和发电机，它们为摩托车提供电力。
点火系统负责点火，使发动机正常工作。
照明系统提供摩托车的照明和信号灯功能。
启动系统则是摩托车启动的关键部分。
在摩托车电路中，电瓶起着储存电能的作用，同时也是整个电路的电源。
发电机则是为电瓶充电，保持电瓶的电能充足。
点火系统通过点火线圈将电能转换为高压电流，点燃混合气体，从而使发动机正常运转。
照明系统包括前后灯、转向灯等，保障了摩托车在夜间和恶劣天气下的行车安全。
启动系统通过启动马达将电能转换为机械能，帮助发动机启动。
摩托车电路的原理是基于电路的闭合和开路原理。
当电路闭合时，电流得以流通，各个部件得以正常工作。
当电路开路时，电流无法流通，各个部件停止工作。
因此，电路的正常工作需要各个部件之间的良好连接和电路的正确布线。
在维护和修理摩托车电路时，我们需要注意以下几点。
首先，要定期检查电瓶和发电机的工作状态，确保电瓶能够正常储存电能。
其次，要检查点火系统的线路和点火线圈的工作状态，确保点火正常。
再次，要定期检查照明系统的灯泡和线路，保障夜间行车的安全。
最后，要保持启动系统的清洁和良好连接，确保摩托车能够顺利启动。
总之，摩托车电路原理是摩托车维护和修理的重要基础。
了解摩托车电路的基本原理和组成，能够帮助我们更好地维护和修理摩托车，保障行车安全和正常运行。
希望本文能够帮助读者更好地理解摩托车电路原理，为摩托车的维护和修理提供帮助。
摩托车电气系统基本原理简介电工基本常识摩托车的动力是以汽油内燃机为主体，其点火、照明、信号等设备都离不开电，学习和掌握电气系统之前，应先回顾基本电工常识。
一电在电子学中认为物质是由分子组成，分子由原子组成，原子由电子和质子组成。
质子和电子都具有一定数量的电荷，质子带的电荷为正电荷，电子带的电荷为负电荷。
所谓电是指：电荷所表现的各种现象。
1、电荷：各种物质都带很多正电荷和负电荷。
当正电荷多于负电荷时，这种物质就表现正电特性，亦称正电性质，反之称负电性质。
如果正负电荷相等，则称不呈现带电性质。
2、电荷量：电荷的多少称作电荷量。
以库仑为单位，符号用C作表示。
二常用电参数名词的定义1、电压：电场中两点之间的电位差称作电压，是推动电荷移动的动力，其单位以V表示。
2、电流：在单位时间内通过导体截面电荷的数量为电流，其单位以A表示。
3 电阻：对电荷的移动产生阻碍作用的能力为电阻，其单位以Ω表示。
4、直流电：电流、电压的大小、方向都不随时间变化的电源，以DC表示。
5、交流电：电流、电压的大小、方向都随时间作周期性变化的电源，以AC表示。
6、脉动直流：电流的方向始终不变，但大小随时间作周期性变化。
7、脉冲：有规律地出现短暂电压或电流，称作脉冲电压或脉冲电流。
8、峰值：交流电压或脉冲电压的最大值为峰值电压，一般需用示波器测得。
9、有效值：通过电阻不规则的波形电流所产生的热效应，与通过同一个电阻的直流电流所产生的热效应完全相同为有效值，普通万用表测得的电压交流值为等效有效值，测量准确的真有效值需用真有效值表（热工仪表）。
电系统基本原理和组成摩托车电气系统的组成就象城市中自来水网络一样，由供电系统、照明系统、信号系统、点火系统、起动系统组成。
整个系统中供电系统就象自来水厂：电压好比水压，电流好比水流。
其中有导线连接，好比自来水管路。
用电负载就好象水的使用者。
电路开关好比自来水的阀门，电子器件的导通量好比自来水龙头可控制水流的大小。
摩托车发电机原理摩托车发电机是摩托车上的一个重要部件，它能够将机动车的机械能转化为电能，为摩托车提供电力支持。
在摩托车的电气系统中，发电机起着至关重要的作用。
本文将介绍摩托车发电机的原理及工作过程。
摩托车发电机是由转子和定子组成的。
转子是由励磁线圈和永磁体组成，固定在曲轴上。
定子是由电枢线圈和铁芯组成，固定在发电机壳体内。
当发动机启动后，曲轴带动转子旋转，励磁线圈产生磁场，永磁体也产生磁场，这两个磁场之间产生了感应电动势。
感应电动势通过电枢线圈，使电枢线圈中产生感应电流，电枢线圈中的感应电流产生磁场，与转子的磁场相互作用，使转子旋转，从而产生电能。
摩托车发电机的工作原理可以用发电机定律来解释。
根据法拉第电磁感应定律，当导体在磁场中运动时，导体两端会产生感应电动势，其大小与导体在磁场中的速度、磁感应强度和导体长度成正比。
根据右手定则，当导体与磁场垂直时，感应电动势的方向与导体的运动方向和磁场方向有关。
根据洛伦兹力定律，当导体中有电流通过时，导体会受到磁场力的作用，从而产生电磁力。
摩托车发电机的工作过程可以简单概括为，发动机带动转子旋转，转子产生磁场，磁场与定子中的电枢线圈相互作用，产生感应电动势，使电枢线圈中产生感应电流，感应电流产生磁场，磁场与转子的磁场相互作用，使转子旋转，从而产生电能。
摩托车发电机的原理是基于电磁感应和电磁力的基本物理原理的。
通过发动机带动转子旋转，利用磁场的相互作用产生感应电动势和感应电流，最终实现将机械能转化为电能的过程。
摩托车发电机的工作原理清晰明了，是摩托车电气系统中不可或缺的重要组成部分。
总的来说，摩托车发电机的原理是基于电磁感应和电磁力的物理原理，通过发动机带动转子旋转，利用磁场的相互作用产生感应电动势和感应电流，最终实现将机械能转化为电能的过程。
摩托车发电机在摩托车的电气系统中扮演着重要的角色，为摩托车提供电力支持，是摩托车正常运行的关键部件。
摩托车继电器工作原理
摩托车继电器是一种电气开关装置，它可以控制电流的流动，使电路的工作更加稳定和安全。
摩托车继电器的工作原理如下：
1. 线圈：摩托车继电器内部有一个线圈，线圈由导线绕成螺线形状。
当给线圈通电时，线圈产生磁场。
2. 铁芯：摩托车继电器的线圈周围有一个铁芯，它是由磁性材料制成。
当线圈通电时，线圈产生的磁场会吸引铁芯，使其运动。
3. 触点：摩托车继电器内部有一对触点，它们分别与输入和输出电路相连接。
当铁芯被线圈吸引并向上运动时，触点会闭合，使得输入电路与输出电路连接。
4. 断开回路：当线圈不再通电时，磁场消失，铁芯回到初始位置。
触点随之打开，断开输入和输出电路的连接。
5. 控制电流：摩托车继电器需要一个控制电流来使其工作，控制电流通常来自摩托车的电池。
通过控制电流的开关，可以控制继电器的开关状态。
摩托车继电器的工作原理可以简单概括为：当控制电流通过线圈时，线圈产生磁场，吸引铁芯运动并闭合触点，从而使输入和输出电路连接。
当控制电流停止时，磁场消失，铁芯回到初始位置，触点打开，断开输入和输出电路的连接。
这样，摩托车继电器可以实现对电路的控制和保护作用。
摩托车电器系统原理简介一、摩托车电器系统简述摩托车电器系统通常由以下几个部分组成：电源系统、点火系统、信号系统、照明系统、电启动系统、防盗系统等。
二、摩托车电器系统的特点1、摩托车电器系统一般采用12V直流电为电源，但是有的摩托车的照明系统和点火系统采用交流电。
2、电源设备与用电设备并联连接，而开关则串联在二者之间，各用电设备互不干扰。
3、摩托车电路普遍采用负极搭铁（接地）。
4、在电路中的连接导线均采用规定颜色，根据这一特点可以比较方便地查找电路连接的故障。
5、在电路的连接中广泛采用插接器，在保养和检修时可以方便地断开或恢复电路的连接。
三、电源系统电源系统的作用是给摩托车用电设备提供电能。
一般由蓄电池、磁电机、电压调节器、熔断器及点火开关等组成。
㈠蓄电池1、蓄电池的作用①用作电源，当发电机供电不足时给用电设备供电；②储存能量，将发电机的电能转化为蓄电池的化学能储存起来，用作在发电机供电不足时的补充；③稳定电源系统的电压，发动机转速急剧波动时，发电机的电压波动也较大，蓄电池可以通过充电和放电吸收这种波动，稳定系统的电压。
2、蓄电池的分类蓄电池按结构可分为开放型、密封型和干荷型。
①开放型蓄电池又称普通铅酸蓄电池，这种蓄电池需经常检查液面高度，加注蒸馏水，定期从车上拆下进行充电等。
②密封型蓄电池又称免维护蓄电池，在摩托车上合理使用过程中不需添加蒸馏水，接线柱腐蚀较轻，蓄电池自行放电较少，在车上使用或储存时不需要进行补充充电。
③干荷型蓄电池又称干电瓶，其极板在干燥状态下能够长期保存电荷，在规定的保存期内（两年）如需使用，只要灌入符合规定的电解液，搁置15分钟，调整液面高度至规定值，不必进行初次充电即可使用。
3、蓄电池的容量蓄电池的容量是表示蓄电池储存电能多少的参数。
当蓄电池充足电时，以一定的电流连续放电，从放电开始到端电压降低到10.5V为止，放电电流与放电时间的乘积为容量，其单位为Ah。
容量大小与蓄电池的极板大小、片数及蓄电池使用时的温度有关。
极板面积越大、片数越多、使用时的温度越高，蓄电池的容量越大。
4、蓄电池的结构摩托车用铅酸蓄电池主要由正极板、负极板、隔板、电解液、正负接线柱、壳体和壳盖组成。
5、蓄电池的工作原理6、蓄电池的使用和保养①新蓄电池在使用前必须进行初充电（干荷式除外），充电充电电流要小。
②蓄电池要保持清洁，接线柱无松动和无氧化物，通气孔要保持畅通。
③蓄电池大电流放电时间不宜过长，否则会使极板翘曲和活性物质脱落，从而导致容量减小。
④蓄电池长期不使用，应充足电放置，还应每月进行一次补充充电。
㈡磁电机以永久磁铁为旋转磁场的发电机成为磁电机。
磁电机有单相磁电机和三相磁电机两种类型。
磁电机由转子和定子两部分组成。
转子一般由多对磁铁和飞轮体组成；定子一般由铁心、电枢绕组和定子底板等组成。
㈢电压调节器电压调节器简称调压器，是用来对磁电机输出的交流电进行整流和调压，使之输出稳定的直流电供用电负载使用以及对蓄电池充电。
调压器分为半波和全波两种类型，其中全波又分为单相全波和三相全波两种。
㈣熔断器熔断器又称保险管，它的作用是防止因线路短路而造成用电设备损坏以及线路烧损。
保险管的额定电流大小跟用电设备的负载大小有关。
㈤点火开关点火开关是摩托车电器系统的电源总开关，同时还可以起防盗作用。
四、点火系统1、点火系统的作用点火系统的作用是将低压电转变为点火用的高压电，然后通过高压线送到火花塞跳火，从而准时点燃汽缸内的可燃混合气，使发动机运转做功。
2、点火系统的分类点火系统有五种类型：蓄电池有触点点火系统、磁电机有触点点火系统、电容放电式点火系统（CDI）、晶体管电子点火系统（PEI）、微电脑控制点火系统（TCI）。
其中前两种点火系统由于断电器触点极易损坏，已逐步被淘汰；电容放电式点火系统点火能量较小，火花持续时间短，主要应用于中小排量的摩托车；晶体管点火系统点火能量大，火花持续时间长，主要应用于大排量摩托车。
我司现目前的车型主要应用的是电容放电式点火系统。
3、点火系统的组成点火系统由触发线圈、点火电源、点火控制器、点火线圈、火花塞组成。
4、点火系统的故障检修①高压试火：从火花塞上拔下火花塞帽并拧下，用高压线距离火花塞5mm～8mm启动试火，如果火花呈蓝色，则说明磁电机至高压线的电路正常，但还应检查火花塞和点火时间是否良好；如果火花弱或无火花，则应进行下一步检查。
②启动发动机时，拔下点火器与点火线圈之间的B/Y线，在机体上刮火，如果有火花，则说明点火线圈损坏；如果无火花，则应进行下一步检查。
③检查磁电机：检测磁电机点火电源线圈和触发线圈的电阻值和输出电压是否正常。
点火电源线圈的电阻值应在150Ω～300Ω之间，触发线圈的电阻值应在100Ω～200Ω之间。
如果阻值过大，则说明线圈有接触不良或断路；如果电阻过小，则说明线圈有匝间短路、搭铁或线圈烧毁。
也可以拔出B/R线在机体上刮火，若火花强，则点火电源线圈正常。
④若是直流点火，则应检查电源电压是否正常。
⑤检查点火开关：点火开关在ON档时，B/W线与G线之间不应导通。
⑥检查线路：检测B/W、B/R、L/W、B/Y、B、G线两端之间的导通性。
⑦如果上述检查都正常，则说明点火器损坏，应更换点火器。
五、信号系统1、信号系统的作用信号系统是利用信号设备产生各种声、光、电信号，指示摩托车的技术状态和运行状态，从而提醒驾驶员和来往车辆及行人注意，保证摩托车安全行驶。
2、信号系统的组成和分类信号系统一般包括：转向灯及转向灯开关、转向指示灯、闪光继电器、制动灯及制动灯开关、档位指示灯及档位开关、电喇叭及喇叭开关、远光指示灯、车速里程表、发动机转速表、燃油表及燃油传感器、水温表、电压表等。
信号系统一般分为信号设备和控制设备两部分，比如转向灯为信号设备，转向灯开关则为控制设备。
①转向灯：转向灯的作用是在摩托车转弯时，指示摩托车的行驶方向。
转向灯在摩托车的左右前后共4只，转向灯灯泡功率一般为10W，光色为琥珀色。
②闪光继电器：闪光继电器简称闪光器，其作用是产生脉冲电流供给转向灯，并使转向灯一明一暗地闪烁。
转向灯的闪烁频率一般为90±30次/分。
③电喇叭：电喇叭的作用是将电能转换成声能产生声响，提醒周围的车辆和行人注意避让，保证行车安全。
④车速里程表：车速里程表的作用是检测并指示摩托车行驶的速度和累计行驶的里程，它包括车速表和里程表。
车速里程表有机械式和数字式两种型式。
⑤发动机转速表：发动机转速表的作用是及时反映发动机的转速，以准确调整发动机的怠速，了解中速和高速时的工况，也可以通过发动机转速表来确定换挡时刻是否准确。
发动机转速表有电磁式和电子式两种型式。
⑥制动灯：前制动开关和后制动开关并联，在摩托车刹车和制动时，只要一个开关被接通，制动灯就会亮，以提醒后面来车注意安全。
制动灯的灯泡功率一般为21W，光色为红色。
⑦档位指示灯：在摩托车行驶时，指示发动机的运行档位。
⑧燃油表：燃油表的作用是及时直观地反映燃油箱内燃油的存量，从而使驾驶员能了解摩托车的耗油量和及时添加燃油。
六、照明系统1、照明系统的作用照明系统的作用是给摩托车夜间行驶提供各种照明灯光，照亮车辆前方的道路、仪表面板和车辆牌照，提示车辆的轮廓和位置，保证行车安全。
2、照明系统的组成照明系统主要由照明灯具和控制开关组成。
照明灯具包括前照灯、前位置灯、尾灯、后牌照灯和仪表灯。
控制开关包括照明开关、变光开关。
3、照明系统的分类按照照明系统的电源不同，照明系统可分为交流照明系统和直流照明系统两种。
①交流照明系统：是以磁电机为电源，当发动机不启动时，照明系统不能发光，其特点是对调压器要求比较低，但照明灯光不稳定，特别是当发动机转速低时，不能提供有效的照明灯光。
②直流照明系统：是以蓄电池为电源，其特点是照明灯光不会因发动机的转速变化而变化，灯光的亮度能保持稳定。
4、照明系统的结构①前照灯前照灯位于车辆前部，其作用是照亮车辆前方的道路。
前照灯分为单灯和双灯两种。
单灯的灯泡功率一般为35W，双灯的灯泡功率一般为18W或25W，光色为白色。
前照灯灯泡内有两条灯丝，一条为远光，一条为近光。
远光灯丝位于反射镜的焦点上，其反射光线是平行水平光线，可将车辆前方较远的路面照亮；近光灯丝则位于反射镜焦点的上方，其反射光线为向下的平行光线，可以照亮车辆前方较近的路面。
②前位置灯前位置灯的作用是在夜间会车或市区夜间行驶时，指示车辆的行驶位置，故又称会车灯，位置灯的灯泡功率一般为5W，光色为白色。
③尾灯、后牌照灯尾灯安装于车辆尾部，其作用是显示车辆位置，尾灯与制动灯共用一只双灯丝灯泡，尾灯灯泡功率一般为5W，光色为红色。
后牌照灯一般是借用尾灯的光线从尾灯罩下方的透镜穿过来照亮车辆牌照，光色为白色。
④仪表灯仪表灯的作用是照亮仪表面板，而且不能有炫目。
一般由两到三只3W的灯泡安装在仪表总成的底板上。
⑤控制开关照明开关是照明系统的总开关，一般有3个档位。
变光开关是用于远/近光的切换。
5、照明系统的故障分析①灯泡全部不亮灯泡全部不亮，除照明系统内灯泡全部烧坏外，故障可能发生在照明系统的公用电源供给上，即蓄电池或磁电机照明线圈至点火开关、调压器、照明开关及其电源线路上。
②部分灯泡不亮照明系统内有的灯泡亮有的灯泡不亮，则表明电源系统供给正常，而故障可能出现在故障灯及其线路上。
③照明灯光较弱对于直流照明系统，则故障可能是蓄电池电量不足或充电电路有故障；对于交流照明系统，则故障点可能是磁电机的照明线圈。
④照明灯泡易烧坏照明灯泡易烧坏，除灯泡本身的质量和灯座震动过大的客观原因外，大多为照明系统的电压过高引起的。
电压过高有两种情况：一种是充电系统不稳定，另一种是蓄电池出现过充电。
⑤前照灯光束偏斜前照灯光束偏高或偏低，通常是前照灯安装不当或调整不当引起的；光束偏左或偏右，大多是车辆收到严重的碰撞，使前照灯灯圈变形或支架弯曲引起的。
七、电启动系统电启动系统一般由启动电机、减速机构,齿合解脱机构、启动控制电路四个部分组成。
1、启动电机①启动电机的作用及工作原理启动电机是一种直流电动机，它是运用蓄电池的电能并转化为机械能，使发动机启动运转，它是根据带电导体在磁场中受到电磁力的作用这一原理为基础制成的。
②启动电机的类型启动电机一般分为永磁式和励磁式两种类型，其中励磁式又分为串励式和复励式两种。
中小型摩托车一般采用永磁式，大型摩托车一般采用励磁式。
2、减速机构①多级圆柱齿轮减速机构②链传动减速机构③行星齿轮减速机构3、齿合解脱机构①齿合解脱机构的作用在启动时将启动电机的动力传递给发动机的曲轴，使发动机运转；当发动机启动后，迅速解除启动电机与发动机之间的联系，避免发动机带动启动电机高速旋转，使启动电机损坏。
③齿合解脱机构的分类A、螺旋齿合式：发动机排量在125mL以下的摩托车B、超越离合器式：发动机排量在125～250mL的摩托车C、电磁控制齿合式：发动机排量在250mL以上的摩托车4、启动电路启动电路一般包括启动按钮、启动继电器、离合开关、制动开关等。
