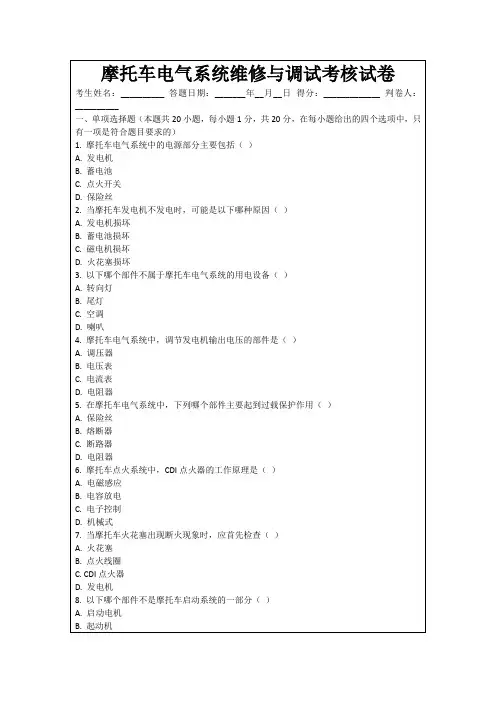

摩托车电器系统

摩托车电路简易接法摘要：1.摩托车电路的基本概念2.摩托车电路的接法3.摩托车电路的维护与安全正文：【摩托车电路的基本概念】摩托车电路是指摩托车的电气系统，主要包括电源、点火系统、照明系统、信号系统等。

这些系统共同协作，保证摩托车的正常运行。

电源通常由蓄电池提供，点火系统负责引燃混合气，照明系统为驾驶员提供必要的光线，信号系统用于传递车辆的行驶信息。

【摩托车电路的接法】1.电源接法：蓄电池的正极（通常为红色线）连接到发电机的正极，负极（通常为黑色线）连接到发电机的负极。

发电机开始工作后，电能通过这些线路为整个电气系统供电。

2.点火系统接法：点火系统主要包括点火线圈、火花塞等部件。

点火线圈的一端连接到电源的正极，另一端通过高压线连接到火花塞。

火花塞连接到气缸顶部，以便引燃混合气。

3.照明系统接法：照明系统包括前大灯、后大灯、转向灯等。

这些灯具的正极通过线束连接到电源的正极，负极通过线束连接到电源的负极。

当电源通电时，灯具可以正常工作。

4.信号系统接法：信号系统包括喇叭、转向信号灯等。

这些信号设备的正极通过线束连接到电源的正极，负极通过线束连接到电源的负极。

信号系统在工作时，通过这些线路传递信号。

【摩托车电路的维护与安全】1.定期检查电路接头：电路接头在使用过程中可能会松动，导致线路接触不良。

因此，应定期检查电路接头，确保其连接牢固。

2.避免电路短路：电路短路会导致电源烧毁、电气设备损坏等问题。

在使用摩托车电路时，应注意避免电线短路，如不要用湿手触摸电气设备等。

3.使用合格电气产品：使用质量不合格的电气产品可能会导致电路故障，甚至引发火灾等安全隐患。

因此，应尽量选择正规渠道购买电气产品。

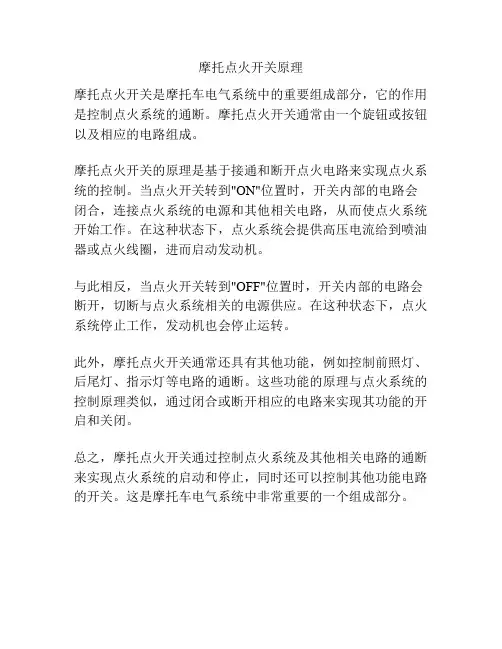

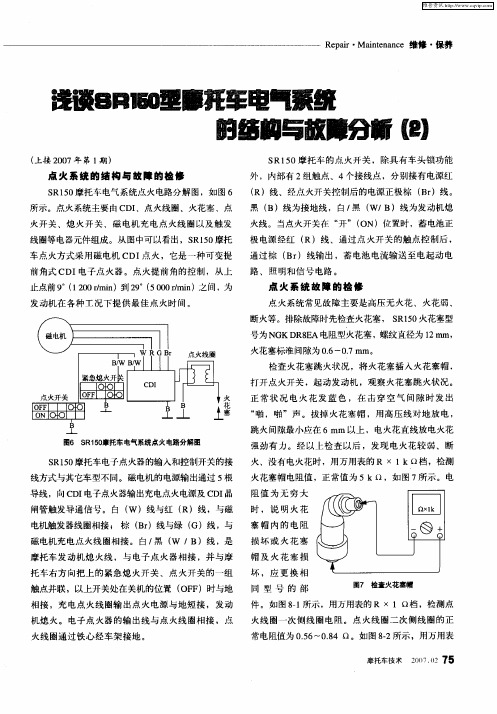

摩托点火开关原理
摩托点火开关是摩托车电气系统中的重要组成部分，它的作用是控制点火系统的通断。

摩托点火开关通常由一个旋钮或按钮以及相应的电路组成。

摩托点火开关的原理是基于接通和断开点火电路来实现点火系统的控制。

当点火开关转到"ON"位置时，开关内部的电路会闭合，连接点火系统的电源和其他相关电路，从而使点火系统开始工作。

在这种状态下，点火系统会提供高压电流给到喷油器或点火线圈，进而启动发动机。

与此相反，当点火开关转到"OFF"位置时，开关内部的电路会断开，切断与点火系统相关的电源供应。

在这种状态下，点火系统停止工作，发动机也会停止运转。

此外，摩托点火开关通常还具有其他功能，例如控制前照灯、后尾灯、指示灯等电路的通断。

这些功能的原理与点火系统的控制原理类似，通过闭合或断开相应的电路来实现其功能的开启和关闭。

总之，摩托点火开关通过控制点火系统及其他相关电路的通断来实现点火系统的启动和停止，同时还可以控制其他功能电路的开关。

这是摩托车电气系统中非常重要的一个组成部分。

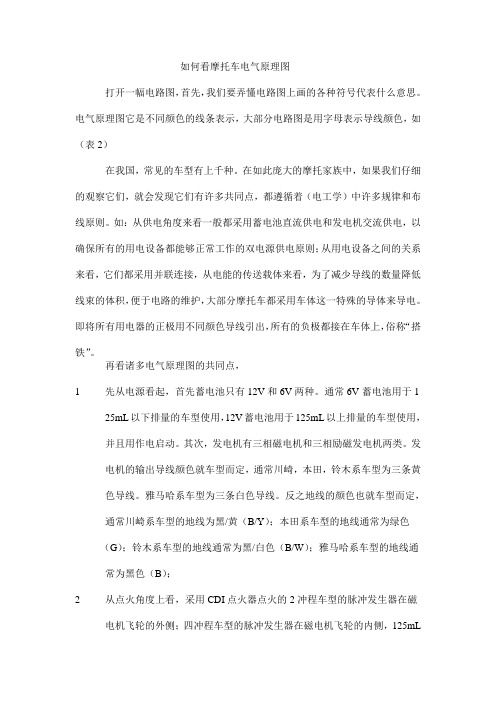

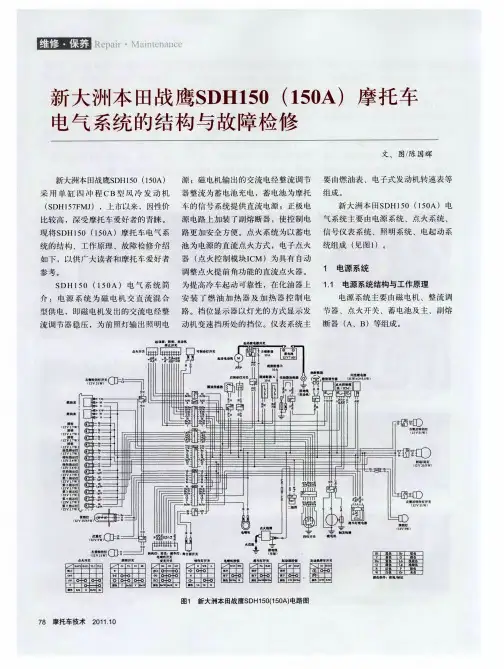

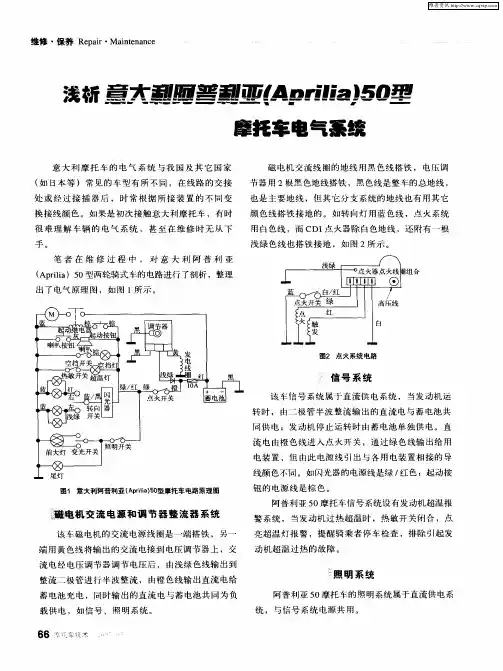

如何看摩托车电气原理图打开一幅电路图，首先，我们要弄懂电路图上画的各种符号代表什么意思。

电气原理图它是不同颜色的线条表示，大部分电路图是用字母表示导线颜色，如（表2）在我国，常见的车型有上千种。

在如此庞大的摩托家族中，如果我们仔细的观察它们，就会发现它们有许多共同点，都遵循着（电工学）中许多规律和布线原则。

如：从供电角度来看一般都采用蓄电池直流供电和发电机交流供电，以确保所有的用电设备都能够正常工作的双电源供电原则；从用电设备之间的关系来看，它们都采用并联连接，从电能的传送载体来看，为了减少导线的数量降低线束的体积，便于电路的维护，大部分摩托车都采用车体这一特殊的导体来导电。

即将所有用电器的正极用不同颜色导线引出，所有的负极都接在车体上，俗称“搭铁”。

再看诸多电气原理图的共同点，1 先从电源看起，首先蓄电池只有12V和6V两种。

通常6V蓄电池用于125mL以下排量的车型使用，12V蓄电池用于125mL以上排量的车型使用，并且用作电启动。

其次，发电机有三相磁电机和三相励磁发电机两类。

发电机的输出导线颜色就车型而定，通常川崎，本田，铃木系车型为三条黄色导线。

雅马哈系车型为三条白色导线。

反之地线的颜色也就车型而定，通常川崎系车型的地线为黑/黄（B/Y）；本田系车型的地线通常为绿色（G）；铃木系车型的地线通常为黑/白色（B/W）；雅马哈系车型的地线通常为黑色（B）；2 从点火角度上看，采用CDI点火器点火的2冲程车型的脉冲发生器在磁电机飞轮的外侧；四冲程车型的脉冲发生器在磁电机飞轮的内侧，125mL以上四冲程车型的脉冲发生器在磁电机飞轮的外侧，3 一般情况下磁电机的电源线圈只有一个抽头，而充电照明线圈则有2至3个抽头。

在整个电路图中相同颜色的导线是对应连接的，少有不同颜色的导线相连。

4蓄电池，熔断丝，点火开关为串联（所有开关都是和与之对应的电路串联）等等。

有了以上的基本知识，我们就可以来分析摩托车电气原理图了。

R x t e ,m ",m ",r 7s Y ,x t e s Y ,m ",m ",k f ,R (,R o t e ,Fo t e s Y ,D +s Y ,.N s Y ,;x t e ,B Q M G )89d V *G G =: K K 9>w 9 : 2:9 u K =# G w :#:= G K G ,7C 6 !7C 6t e C 6 F C 6-?d S a i P O /L '?<T&.@N n Pj %4P A E53`0%4P (Q `0%4P = : K w =9 K G\h A E.q C 6.v t ["n _%4P n I ";W C 6R W C 6 X 7P.J p H ]O /C 6c ?C 6g .$-?P;o t e ,^,b +s Y ,U +s Y ,Z +s Y ,1+s Y ,l +s Y ,+_C 6Q J12521A，采用了FAI电喷系统，FAI控制器（ECU）对供电系统要求比较高。

即蓄电池供电、蓄电池的充电电压是电喷系统正常工作的关键。

另外Q J125-21A，蓄电池的容量比普通车蓄电池要大（12V/9Ah）。

（2）检查蓄电池万用表置DC25V挡，红表笔与蓄电池正极红色线相接，黑表笔接地。

启动发动机，转速在5000r/min时，蓄电池充电压在14.5～15之间。

如果充电电压低于12V或高于18V，说明蓄电池充电电压不正常。

检测蓄电池的电量及储电能力。

从蓄电池接线端子上拆下电源线，蓄电池的电压在12V以下时，如图3所示，用充电机对蓄电池进行补充充电时检查蓄电池。

具体方法如下，蓄电池的正、负极与充电机正、负极相接，将蓄电池充电电压调至14.5V。

蓄电池出现下列现象，说明蓄电池有问题。

①将蓄电池与充电机的电源输出线相接，补充充电（充电电压控制在14.5V）约1min,蓄电池的充电电流由0.5A迅速下降并稳定在至0.4～0.2A，说明蓄电池蓄电能力正常。

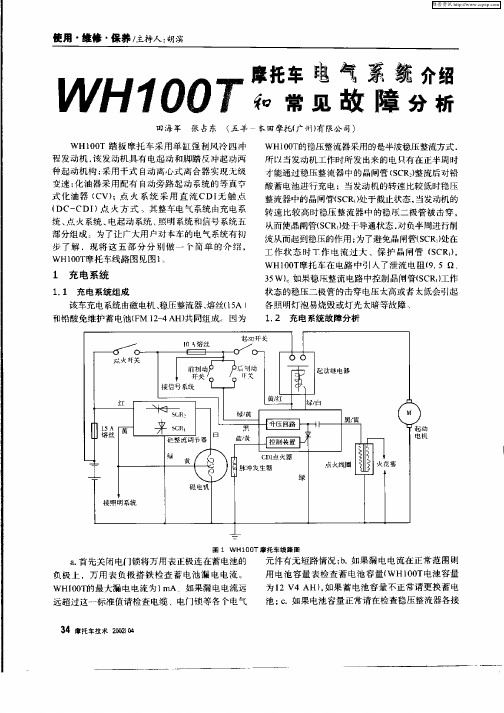

摩托车电路的结构原理摩托车电路的结构原理是指摩托车所采用的电气系统的组成和工作原理。

它负责为摩托车提供电力供应，并控制各个电器设备的工作。

摩托车电路的设计结构包括电源、电器设备、开关、线缆以及保险丝等组成部分。

下面将详细介绍摩托车电路的结构原理。

首先，摩托车电路的设计离不开电源。

摩托车的电源通常采用直流电源，受到车载电池的提供。

电池承担了储存电能的功能，为整个电路系统提供电力。

通常情况下，摩托车电池的电压为12伏，但在某些大功率摩托车上，电压可达到24伏。

电池的电压稳定性对于电路的正常工作非常重要。

其次，摩托车电路还包含各种电器设备。

常见的电器设备包括前后灯、指示灯、喇叭、电启动机、充电器等。

这些设备通过电路连接到电源，接受电能供应。

例如，前后灯是摩托车上必不可少的安全装备，通过电路与电源连接，当开关处于关闭状态时，前后灯不亮；当开关处于打开状态时，前后灯亮起。

其他的电器设备亦是如此，通过电路连接到电源，通过开关控制其开关状态。

再次，开关也是摩托车电路的重要组成部分。

开关的作用类似于电路的“关键”，它可以控制电器设备的开关状态，实现电路的开关控制。

常见的开关包括点火开关、车灯开关、喇叭开关等。

通过点火开关，可以将电源与点火线圈连接，触发点火系统启动；通过车灯开关，可以控制前后灯的开关；通过喇叭开关，可以实现喇叭的开关状态。

开关将电源与电器设备连接起来，提供了控制电器设备的手段。

此外，线缆也是摩托车电路的重要组成部分。

线缆承担了电能传输的任务，将电源提供的电能传输到各个电器设备上。

线缆分为直线缆和连接线缆。

直线缆是指直接连接电源和电器设备的电缆，例如连接电池和前后灯的电缆；连接线缆是指连接电器设备和开关之间的电缆，例如连接前后灯与车灯开关之间的电缆。

最后，保险丝也是摩托车电路中的重要组成部分。

保险丝可以看作是电路的“安全阀”，它可以在电路发生短路或过流等故障时切断电路，起到保护电路和车辆的作用。

保险丝的选择要根据电路的功率和负载来确定，以保证保险丝能够及时切断电路。

摩托车电路原理摩托车电路是摩托车的重要组成部分，它直接关系到摩托车的正常运行和安全性。

了解摩托车电路原理对于摩托车的维护和修理至关重要。

本文将介绍摩托车电路的基本原理和组成，帮助读者更好地理解摩托车电路。

首先，摩托车电路主要由电源系统、点火系统、照明系统和启动系统组成。

电源系统包括电瓶和发电机，它们为摩托车提供电力。

点火系统负责点火，使发动机正常工作。

照明系统提供摩托车的照明和信号灯功能。

启动系统则是摩托车启动的关键部分。

在摩托车电路中，电瓶起着储存电能的作用，同时也是整个电路的电源。

发电机则是为电瓶充电，保持电瓶的电能充足。

点火系统通过点火线圈将电能转换为高压电流，点燃混合气体，从而使发动机正常运转。

照明系统包括前后灯、转向灯等，保障了摩托车在夜间和恶劣天气下的行车安全。

启动系统通过启动马达将电能转换为机械能，帮助发动机启动。

摩托车电路的原理是基于电路的闭合和开路原理。

当电路闭合时，电流得以流通，各个部件得以正常工作。

当电路开路时，电流无法流通，各个部件停止工作。

因此，电路的正常工作需要各个部件之间的良好连接和电路的正确布线。

在维护和修理摩托车电路时，我们需要注意以下几点。

首先，要定期检查电瓶和发电机的工作状态，确保电瓶能够正常储存电能。

其次，要检查点火系统的线路和点火线圈的工作状态，确保点火正常。

再次，要定期检查照明系统的灯泡和线路，保障夜间行车的安全。

最后，要保持启动系统的清洁和良好连接，确保摩托车能够顺利启动。

总之，摩托车电路原理是摩托车维护和修理的重要基础。

了解摩托车电路的基本原理和组成，能够帮助我们更好地维护和修理摩托车，保障行车安全和正常运行。

希望本文能够帮助读者更好地理解摩托车电路原理，为摩托车的维护和修理提供帮助。

摩托车各结构系统分类摩托车是一种小型车辆，具有独特的结构系统。

为了更好地了解摩托车的构造和工作原理，我们可以将其结构系统分为以下几个方面：一、动力系统动力系统是摩托车的核心，它提供了动力和驱动力。

主要包括发动机、变速器和传动系统。

1. 发动机：发动机是摩托车的动力来源，通常采用内燃机。

它将燃料燃烧产生的能量转化为机械能，驱动摩托车前进。

常见的发动机类型有单缸发动机、双缸发动机、四缸发动机等。

2. 变速器：变速器用于改变发动机输出轴的转速和扭矩，以适应不同的行驶条件和速度要求。

根据摩托车的类型和用途不同，变速器可以分为手动变速器和自动变速器。

3. 传动系统：传动系统将发动机产生的动力传递到摩托车的车轮上，使车辆前进。

常见的传动系统包括链条传动、皮带传动和轴传动等。

二、悬挂系统悬挂系统主要用于支撑和减震，提高摩托车的稳定性和舒适性。

主要包括前悬挂系统和后悬挂系统。

1. 前悬挂系统：前悬挂系统由前叉和前减震器组成。

前叉连接车把和前轮，起到支撑车身和转向的作用。

前减震器则用于吸收路面不平和减少冲击。

2. 后悬挂系统：后悬挂系统通常采用单边摆臂或双边摆臂结构。

它连接车身和后轮，起到支撑和减震的作用。

后减震器用于调节摩托车在不同路面上的减震效果。

三、制动系统制动系统是摩托车安全行驶的关键部件，用于控制和减速车辆的运动。

主要包括前制动系统和后制动系统。

1. 前制动系统：前制动系统通常采用盘式制动器。

它由制动盘、制动卡钳和制动片等组成。

当骑手踩下制动踏板时，制动卡钳夹紧制动盘，产生摩擦力，使摩托车减速或停止。

2. 后制动系统：后制动系统通常采用鼓式制动器。

它由制动鼓、制动鼓盖和制动鞋等组成。

当骑手踩下制动踏板时，制动鞋会受到摩擦力，使摩托车减速或停止。

四、传动系统传动系统用于将发动机的动力传递到车轮，并调节转速和扭矩。

主要包括离合器和离合器操纵系统。

1. 离合器：离合器用于连接和分离发动机与变速器之间的传动，使发动机能够独立运转或与变速器联动。

摩托车电气系统基本原理简介电工基本常识摩托车的动力是以汽油内燃机为主体，其点火、照明、信号等设备都离不开电，学习和掌握电气系统之前，应先回顾基本电工常识。

一电在电子学中认为物质是由分子组成，分子由原子组成，原子由电子和质子组成。

质子和电子都具有一定数量的电荷，质子带的电荷为正电荷，电子带的电荷为负电荷。

所谓电是指：电荷所表现的各种现象。

1、电荷：各种物质都带很多正电荷和负电荷。

当正电荷多于负电荷时，这种物质就表现正电特性，亦称正电性质，反之称负电性质。

如果正负电荷相等，则称不呈现带电性质。

2、电荷量：电荷的多少称作电荷量。

以库仑为单位，符号用C作表示。

二常用电参数名词的定义1、电压：电场中两点之间的电位差称作电压，是推动电荷移动的动力，其单位以V表示。

2、电流：在单位时间内通过导体截面电荷的数量为电流，其单位以A表示。

3 电阻：对电荷的移动产生阻碍作用的能力为电阻，其单位以Ω表示。

4、直流电：电流、电压的大小、方向都不随时间变化的电源，以DC表示。

5、交流电：电流、电压的大小、方向都随时间作周期性变化的电源，以AC表示。

6、脉动直流：电流的方向始终不变，但大小随时间作周期性变化。

7、脉冲：有规律地出现短暂电压或电流，称作脉冲电压或脉冲电流。

8、峰值：交流电压或脉冲电压的最大值为峰值电压，一般需用示波器测得。

9、有效值：通过电阻不规则的波形电流所产生的热效应，与通过同一个电阻的直流电流所产生的热效应完全相同为有效值，普通万用表测得的电压交流值为等效有效值，测量准确的真有效值需用真有效值表（热工仪表）。

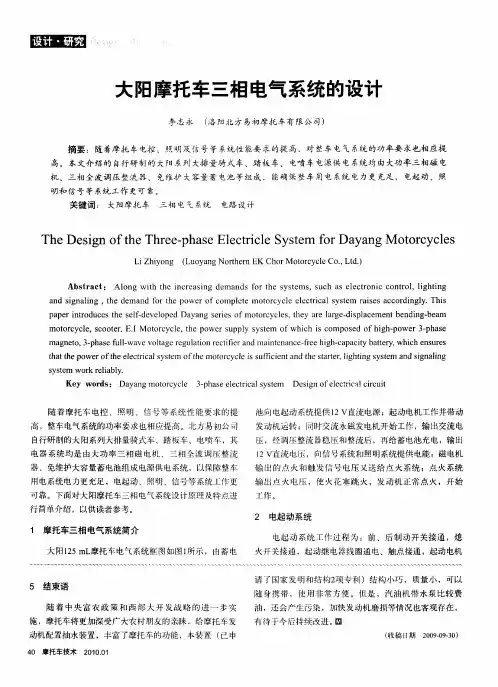

电系统基本原理和组成摩托车电气系统的组成就象城市中自来水网络一样，由供电系统、照明系统、信号系统、点火系统、起动系统组成。

整个系统中供电系统就象自来水厂：电压好比水压，电流好比水流。

其中有导线连接，好比自来水管路。

用电负载就好象水的使用者。

电路开关好比自来水的阀门，电子器件的导通量好比自来水龙头可控制水流的大小。

52　重庆鑫源摩托车自启用“SHINERAY 鑫源”品牌，至今有20年了。

为了适应变化万千的市场而不断调整改革，鑫源收购了国外摩托车企业吸收其先进技术和设计资源，致力挖掘摩托车的内在，为摩托车赋予独特的精神内核和文化属性，开发生产复古系列摩托车。

鑫源XY400攀爬者就是棍王系列摩托车中的一个车型，该车（图1所示）不单单是外观上的一个致敬，在忠于经典的同时，采用先进技术，提高了摩托车动力性，燃油经济性、骑乘舒适性。

鑫源XY400主要技术数据如表1所示。

鑫源XY400-3E 摩托车电气原理及导线插接件的接线方式陈国辉线插接件组成。

a ）三相磁电机导线插接件的接线方式。

三相磁电机安装在发动机右曲轴箱内，通过3根黄色导线（黄色1、黄色2、黄色3）经3P 插接件（插座）与三相整流调节器插接件（插头）相接。

b ）整流调节器的接线方式。

三相磁电机输出交流电，经整流调节器整流、调节后，通过红色2导线、熔断器，经红色1导线输出直流电，为蓄电池充电。

c ）蓄电池供电电源插接件、导线的接线方式。

XY400采用12 V/9 Ah 蓄电池。

蓄电池供电方式为：负极通过绿色导线与地相接。

蓄电池正极经红色导线与电起动继电器正极电源桩头相接。

蓄电池正极经红色导线红色1导线，通过15A 熔断器与点火开关2P 插接件相接。

蓄电池正极通过红色2导线，与仪表6P 插接件相接，为仪表装置供电。

蓄电池正极经红色2导线，通过10A 熔断器，通过红白色2导线，与燃油泵继电器4P 插接件→故障诊断接口6P 插接件→ECU 插接件中的J2-18接口相接，为上述电器提供12 V 电源。

2　电喷系统XY400摩托车燃油喷射装置为德尔福电喷系统。

主要由，氧传感器、进气压力传感器、温度传感器、节气门传感器、燃油泵、油泵继电器、燃油喷射器等电器组成。

XY400摩托车ECU 插接件为两组9P 式结构。

ECU 插接件接口的编号方式从左至右。

即J1-9、J2-18。
