尺寸链计算方法-公差计算

工艺尺寸链计算的基本公式
1.尺寸链总公差计算式
总公差=设计尺寸+最大便宜-最小公差
其中，设计尺寸是产品设计的理论尺寸，最大便宜是指允许的最大超
出设计尺寸的尺寸偏差，最小公差是指允许的最小尺寸偏差。

2.累积公差计算式
累积公差=√(Σ(公差1^2+公差2^2+公差3^2+...+公差n^2))
其中，Σ表示总和，公差1、公差2、公差3...公差n是从设计到加
工过程中每个环节的公差。

3.公差分配计算式
公差分配=(设计尺寸-加工尺寸)/加工余量
其中，设计尺寸是产品设计的理论尺寸，加工尺寸是实际加工得到的
尺寸，加工余量是指设计尺寸与加工尺寸之间的差值。

4.合并公差计算式
合并公差=√(公差1^2+公差2^2)
其中，公差1和公差2是两个相互独立的公差。

5.组合公差计算式
组合公差=(公差1^2+公差2^2+公差3^2+...+公差n^2)^0.5
其中，公差1、公差2、公差3...公差n是不同特征尺寸的尺寸公差。

除了这些基本公式外，还有一些特殊情况下的公式可供使用，如配合
公差的计算、紧配合公差的计算等。

需要注意的是，工艺尺寸链的计算是一个复杂的过程，需要考虑到产
品的设计要求、加工工艺的要求、材料的特性等多个因素。

公式只是工艺
尺寸链计算的一部分，实际使用中还需结合具体情况进行综合计算和分析。

工序尺寸公差—工艺尺寸链的计算（Process dimension chain calculation）发布:admin | 发布时间: 2009年11月28日工序尺寸公差—工艺尺寸链的计算（Process dimension chain calculation）基准重合时工序尺寸与公差的确定1．确定各加工工序的加工余量2．从最后工序开始，即从设计尺寸开始到第一道加工工序，逐次加上每道加工工序余量，得各工序基本尺寸（包括毛坯尺寸）。

3．除最后工序，其余工序按各自所采用加工方法的加工精度确定工序尺寸公差。

4．按入体原则标注工序尺寸一．工艺尺寸链（一）尺寸链定义：尺寸链：将相互关联的尺寸按一定的顺序联接成首尾相接的封闭图形。

工艺尺寸链：由单个零件在工艺过程中形成的有关尺寸的尺寸链。

（二）尺寸链的组成1. 环：组成尺寸链的每个尺寸A1、A2、、A32. 封闭环：在加工过程中间接得到的尺寸A2。

3. 组成环：在加工过程中直接得到的尺寸A1、A3。

增环：其余各组成环不变，此环增大使封闭环增大者。

减环：其余各组成环不变，此环增大使封闭环减少者。

具体判断：给封闭环任选一个方向，沿此方向转一圈，在每个环上加方向，与封闭环方向相同者为减环，相反者为增环。

(三)特点：1.寸链必须封闭2．尺寸链只有一个封闭环3．封闭环的精度低于组成环精度4．封闭环随组成环变动而变动(四)作法：1．找出封闭环2.从封闭环起，按工件表面上关系依次画出组成环，直到尺寸回到封闭环起，形成一个封闭图形，组成尺寸链的组成环环数应是最少的。

3．相接原则，确定增环、减环。

二．尺寸链基本计算1、尺寸链图中的每一个尺寸都称为链环，所有的链环构成尺寸链。

2、在尺寸链中，能人为的控制或直接获得的尺寸称为组成环。

3、在尺寸链中被间接得到的，当其他尺寸出现后自然形成的尺寸称为封闭环(终结环)。

每一个组成环的增大或减小都会使封闭环发生变化，一个尺寸链中只有一个封闭环。

尺寸链计算方法公差计算尺寸链计算方法的基本思想是在产品尺寸链中选取一个基准尺寸，然后根据功能要求和制造工艺的可行性，确定其他相关尺寸的公差。

通过这种方法，可以保证整个尺寸链的各个部分都在可接受的范围内，并保证产品的功能和质量。

1.确定基准尺寸：选择尺寸链中的一个尺寸作为基准尺寸，通常选择最重要或最关键的尺寸作为基准尺寸。

2.确定公差的分配：根据产品的功能要求和制造工艺的可行性，确定每个尺寸的公差分配。

公差的分配要考虑到产品的装配要求、功能要求、材料特性和制造工艺。

3.确定公差的限制：根据产品的设计要求和功能要求，确定每个尺寸的公差上限和下限。

公差的上限和下限要满足产品的功能要求，同时保证产品的装配和使用的可靠性。

4.公差链计算：通过逐级计算，将每个尺寸的公差限制传递到下个尺寸，直到整个尺寸链的公差限制都确定下来。

公差链计算可以使用数学模型、计算机模拟或经验法则等方法。

5.其他公差的影响：除了尺寸链的公差，还需要考虑其他相关的公差，例如形位公差、表面质量公差等。

这些公差也需要根据产品的功能要求和制造工艺的可行性，进行相应的计算和控制。

尺寸链计算方法的优点是简单易用，并且能够满足产品的功能和质量要求。

然而，尺寸链计算方法也有一些限制，例如不适用于复杂的产品结构和功能要求。

因此，在实际应用中，还需要结合其他的公差计算方法，以达到更好的效果。

综上所述，尺寸链计算方法是一种常用的公差计算方法，通过确定基准尺寸和公差分配，可以保证产品的尺寸和功能要求，并保证产品的装配和使用的可靠性。

尺寸链计算方法是产品设计和制造过程中重要的一环，对于确保产品质量和功能达到设计要求具有重要意义。

一．尺寸链公差计算
“公差的计算公式:尺寸公差δ=最大极限尺寸D(d)max-最小极限尺寸
D(d)min=ES(es)-EI(ei)。

公差就是零件尺寸允许的变动范围,合理分配零件的公差,优化产品设计,可以以最小的成本和最高的质量制造产品。

公差的计算方法:1、极值法这种方法是在考虑零件尺寸最不利的情况下,通过尺寸链中尺寸的最大值或最小值来计算目标尺寸的值。

2、均方根法这种方法是一种统计分析法,其实就是把尺寸链中的各个尺寸公差的平方之和再开根而得到目标尺寸的值。

尺寸链（dimensional chain ），是分析和技术工序尺寸的有效工具，在制订机械加工工艺过程和保证装配精度中都起着很重要的作用。

在零件加工或机器装配过程中，由互相联系的尺寸按一定顺序首尾相接排列而成的封闭尺寸组。

组成尺寸链的各个尺寸称为尺寸链的环。

其中，在装配或加工过程最终被间接保证精度的尺寸称为封闭环，其余尺寸称为组成环。

组成环可根据其对封闭环的影响性质分为增环和减环。

若其他尺寸不变，那些本身增大而封闭环也增大的尺寸称为增环，那些本身增大而封闭环减小的尺寸则称为减环。

尺寸链的计算方法尺寸链是产品设计和制造中非常重要的一环，它直接关系到产品的质量和性能。

正确的尺寸链计算方法能够有效地提高产品的精度和稳定性，降低生产成本，提高生产效率。

下面我们将介绍尺寸链的计算方法，希望能对大家有所帮助。

首先，尺寸链的计算需要明确产品的尺寸要求和公差范围。

在确定了产品的设计尺寸和公差范围后，我们可以开始计算尺寸链。

尺寸链的计算方法主要包括两个步骤，一是确定尺寸链的起点和终点；二是计算每个尺寸链的偏差值。

确定尺寸链的起点和终点是尺寸链计算的第一步。

起点一般是产品的基准尺寸，终点是产品的最终尺寸。

在确定了起点和终点后，我们可以根据产品的装配关系和功能要求，确定各个尺寸链的传递方向和传递路径。

这样就可以建立起尺寸链的传递路径图，为后续的计算奠定基础。

接下来是计算每个尺寸链的偏差值。

在计算偏差值时，我们需要考虑尺寸链中各个零部件的公差叠加情况。

一般来说，我们可以采用最大公差法或最小公差法来计算尺寸链的偏差值。

最大公差法是指在每个尺寸链中，取各个零部件公差的最大值作为该尺寸链的偏差值；最小公差法则是取各个零部件公差的最小值作为该尺寸链的偏差值。

选择哪种方法取决于产品的实际情况和要求。

除了以上的基本计算方法外，我们还需要注意一些尺寸链计算中的常见问题。

比如，在计算尺寸链的偏差值时，需要注意零部件公差的合理分配，避免出现偏差值过大或者过小的情况。

此外，还需要考虑产品在使用过程中可能出现的磨损和变形情况，以及在生产过程中可能出现的加工误差和设备精度等因素。

总之，尺寸链的计算方法是产品设计和制造中不可或缺的一部分。

正确的尺寸链计算能够有效地提高产品的质量和性能，降低生产成本，提高生产效率。

希望通过本文的介绍，能够帮助大家更好地理解尺寸链的计算方法，为产品设计和制造提供更好的支持。

尺寸链计算方法及案例详解计算机辅助公差设计尺寸链计算方法及案例详解计算机辅助公差设计尺寸链计算方法是机械设计中常用的计算方法，主要用于确定不同元件之间的公差分配关系，在产品设计和制造过程中发挥着重要作用。

为了提高设计和制造的精度、降低成本、提高效率，很多企业采用了计算机辅助公差设计技术。

本篇文章将针对这些问题进行详细阐述。

一、尺寸链计算方法尺寸链可以理解为一个工程系统中的一串元件的尺寸关系，每个元件都是根据之前的元件尺寸来设计其自身尺寸的。

尺寸链计算方法是通过确定元件之间的公差分配关系来实现设计要求的。

实际运用中，常采用公差收缩法、最大公差法、最小公差法或偏心法等不同的计算方法，因此本部分主要介绍一下这四种尺寸链计算方法。

1. 公差收缩法公差收缩法是常用的分配公差的方法，它先以公差大小确定一个公差限制带，然后根据收缩值的大小来确定每个元件尺寸的公差限制范围。

在实际设计中，可以按照公差大的原则，从高到低分别对各个元件进行公差的分配。

但也要避免公差分配重叠或者过于偏向某一元件的情况。

2. 最大公差法最大公差法是以平均尺寸与公差的最大值作为分配依据，即为最大公差。

通过这种方法，可以提高工件装配精度，防止装配磕碰，同时还可以控制各个元件尺寸的精度。

3. 最小公差法最小公差法是以平均尺寸与公差的最小值作为分配依据，即为最小公差。

通过这种方法，可以降低整个元件的公差，提高产品的生产效率，但是也应注意每个元件的公差不应小于其自身制造能力所允许的误差范围。

4. 偏心法偏心法是根据工件装配误差机理，确定出工作表面的偏心量，然后再根据此量来分配元件的公差。

通过这种方法，可以更好地防止工件装配误差的产生，但也可能因此过多地增加生产成本。

二、计算机辅助公差设计计算机辅助公差设计是一种利用计算机辅助软件对工程系统实现公差设计的技术。

这种技术可以减少手工计算中繁琐的过程，提高计算速度和准确性，同时还可以进行三维模型的构建和虚拟装配的仿真分析。

尺寸链计算是工程中常用的一种计算方法，它用于求解零件尺寸之间的极限公差和统计公差。

在工程设计和制造中，尺寸的精度和公差是非常重要的，它直接影响着产品的质量和性能。

正确地进行尺寸链计算对于保证产品质量和满足设计要求非常重要。

在本文中，我们将介绍尺寸链计算的基本原理和方法，以及如何在Excel中进行尺寸链计算。

一、尺寸链计算的基本原理1. 尺寸链概念在机械设计中，尺寸链是指由多个零件或特征尺寸组成的一系列尺寸之间的关系。

这些尺寸之间的关系可以通过公差来描述，而公差又可以分为极限公差和统计公差。

尺寸链计算就是通过计算这些尺寸之间的公差，来保证零件装配的合理性和可靠性。

2. 极限公差与统计公差极限公差是指在设计过程中，为了保证零件之间的装配要求而规定的最大和最小尺寸偏差。

统计公差是指在大批量生产中，为了保证产品尺寸的稳定性而规定的公差范围。

进行尺寸链计算时，需要同时考虑极限公差和统计公差。

二、尺寸链计算的方法1. 传统计算方法传统的尺寸链计算方法通常是手工计算，需要通过手动的方式将尺寸链中的所有尺寸和公差进行组合计算。

这种方法存在计算复杂、容易出错的缺点，效率低下。

2. Excel求解方法为了提高尺寸链计算的效率和准确性，可以利用Excel软件进行求解。

通过建立尺寸链模型和设置相关的公式，可以实现尺寸链计算的自动化。

Excel具有强大的计算功能和灵活的数据处理能力，非常适合用于尺寸链计算。

三、在Excel中进行尺寸链计算的步骤1. 建立尺寸链模型首先需要将尺寸链中的所有尺寸和公差以表格的形式输入到Excel中，并根据尺寸之间的关系建立尺寸链模型。

可以利用Excel的单元格设置合适的格式和公式，以便后续的计算和分析。

2. 设置公式进行计算在建立好尺寸链模型后，可以利用Excel的公式功能进行尺寸链计算。

根据零件装配的要求和公差规定，可以设置相应的公式来求解极限公差和统计公差。

通过调整输入的参数和数据，可以实时得到计算结果。

尺寸链介绍及公差设计计算尺寸链是一种用于控制机械零件之间几何形状和位置关系的方法。

它通过对零件尺寸和公差的设计，确保在装配过程中零件能够正确地相互配合。

尺寸链的设计和公差计算是制造工程师和设计师必须掌握的基础知识。

尺寸链的基本原理是依靠零件之间的大小和公差关系，确保装配零件的尺寸和几何要求能够在所规定的公差范围内满足。

尺寸链通常由一个基本尺寸开始，然后通过公差栏或等效公差链来传递给下一个零件。

每个零件的尺寸和公差都要在规定的公差范围内，以确保最终装配的正确性和可靠性。

在进行尺寸链设计时，通常需要考虑以下几个方面：1.组件之间的功能要求：零件尺寸和位置的公差设计应根据组件功能要求进行。

2.尺寸链的传递路径：确定零件之间尺寸和公差链的传递顺序和路径，以确保每个零件在全局公差规定的范围内满足设计要求。

3.具体公差的分配：确定每个零件的具体公差值，以满足设计要求并符合制造可行性。

4.预留公差：在设计尺寸时，应考虑预留公差，以确保到装配过程中零件之间的间隙能够满足组装要求。

5.对于高精度要求的装配，可能需要采用先进的公差设计方法和技术，如最小可测量量形式公差和最小可测量性能公差等。

公差计算是尺寸链设计中的一个重要部分，它涉及确定每个零件的公差范围和公差分配。

公差计算通常遵循以下几个步骤：1.确定功能要求和装配要求：了解零件的功能要求和装配要求，确定关键尺寸和公差。

2.公差分配：将总公差分配给各个尺寸，按照功能要求和装配要求进行权衡。

3.接触关系设计：根据零件之间的接触关系，确定公差范围，以确保装配要求。

4.公差回溯：在分配公差时，需要考虑装配顺序和公差链的传递路径，以确保每个零件在规定的公差范围内满足要求。

5.综合公差计算：根据装配要求和功能要求，进行公差计算，以确定每个零件的公差范围和预先规定的公差。

公差设计计算通常使用统计方法和数学模型，如最小二乘法和蒙特卡洛方法。

此外，还可以使用专门的公差计算软件来进行计算和分析。

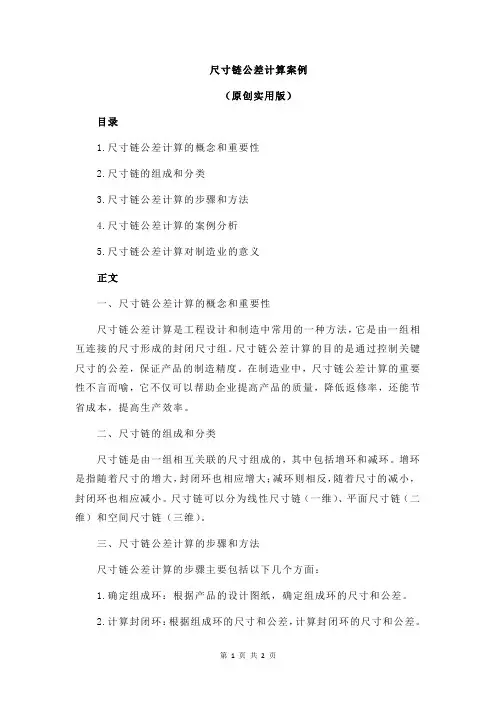

尺寸链公差计算案例（原创实用版）目录1.尺寸链公差计算的概念和重要性2.尺寸链的组成和分类3.尺寸链公差计算的步骤和方法4.尺寸链公差计算的案例分析5.尺寸链公差计算对制造业的意义正文一、尺寸链公差计算的概念和重要性尺寸链公差计算是工程设计和制造中常用的一种方法，它是由一组相互连接的尺寸形成的封闭尺寸组。

尺寸链公差计算的目的是通过控制关键尺寸的公差，保证产品的制造精度。

在制造业中，尺寸链公差计算的重要性不言而喻，它不仅可以帮助企业提高产品的质量，降低返修率，还能节省成本，提高生产效率。

二、尺寸链的组成和分类尺寸链是由一组相互关联的尺寸组成的，其中包括增环和减环。

增环是指随着尺寸的增大，封闭环也相应增大；减环则相反，随着尺寸的减小，封闭环也相应减小。

尺寸链可以分为线性尺寸链（一维）、平面尺寸链（二维）和空间尺寸链（三维）。

三、尺寸链公差计算的步骤和方法尺寸链公差计算的步骤主要包括以下几个方面：1.确定组成环：根据产品的设计图纸，确定组成环的尺寸和公差。

2.计算封闭环：根据组成环的尺寸和公差，计算封闭环的尺寸和公差。

3.计算增环和减环：根据封闭环的尺寸和公差，计算增环和减环的尺寸和公差。

4.检查公差合理性：检查计算得到的公差是否合理，如果不合理，则需要调整组成环的尺寸和公差，重新计算。

四、尺寸链公差计算的案例分析以一个轴类零件为例，其尺寸链由外径、内径、宽度和长度组成。

假设外径为φ50mm，内径为φ40mm，宽度为 20mm，长度为 100mm，公差分别为±0.02mm、±0.01mm、±0.01mm 和±0.1mm。

首先，根据设计图纸确定组成环的尺寸和公差，然后计算封闭环的尺寸和公差，最后计算增环和减环的尺寸和公差。

计算结果如下：- 外径：增环，尺寸为φ50.02mm，公差为±0.02mm；减环，尺寸为φ49.98mm，公差为±0.02mm。
