煤矿工作面坑透说明书

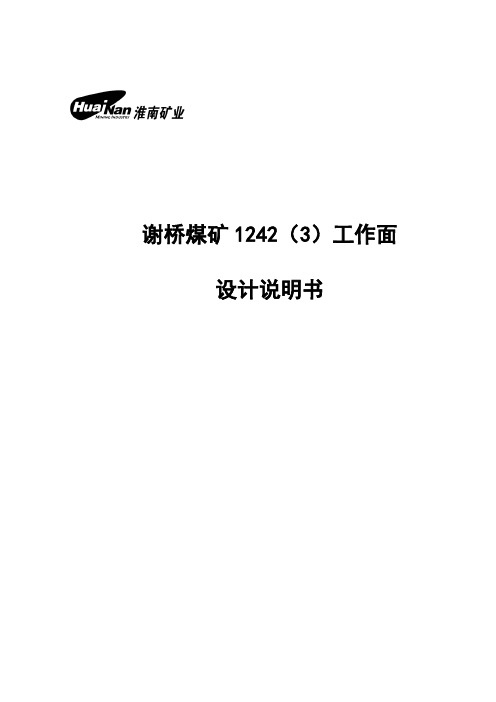

谢桥煤矿1242（3）工作面设计说明书目录第一章工作面概况 (1)一、工作面范围及邻近开采情况 (1)二、对应地表情况 (1)三、煤层赋存及顶底板情况 (1)四、地质构造 (2)五、水文地质 (2)六、影响工作面采掘的其他因素 (3)第二章巷道布置 (4)一、巷道布臵 (4)二、巷道支护设计 (5)第三章采煤方法 (11)一、工作面参数及储量 (11)二、采煤方法 (11)三、工程排队及工期安排 (11)四、生产能力 (11)第四章设备选型与配套 (13)一、液压支架选型 (13)二、采煤机选型 (14)三、刮板机选型 (14)四、转载机 (14)五、顺槽皮带机 (15)六、破碎机 (15)七、乳化泵选型 (15)八、绳牵引卡轨车 (16)九、其它设备选型 (16)第五章生产系统 (17)一、运煤系统 (17)二、进料系统 (17)三、供水系统 (17)四、供风系统 (18)第六章瓦斯治理设计 (19)一、瓦斯涌出量预计 (19)二、1242（3）工作面瓦斯治理设计 (21)第七章通风设计 (22)一、掘进通风设计 (22)二、回采通风设计 (24)第八章瓦斯抽采设计 (27)一、抽采方法 (27)二、抽采工艺 (27)三、抽采系统 (27)四、瓦斯泵选型 (29)第九章防突设计 (32)一、区域综合防突措施 (32)二、掘进工作面防突措施 (33)三、回采工作面防突措施 (33)第十章防火设计 (34)一、灌浆防灭火 (34)二、注氮防灭火 (35)第十一章监控设计 (38)一、掘进期间 (38)二、回采期间 (38)第十二章防治水设计 (40)一、涌水量预计 (40)二、排水管路设计 (40)三、排水设备 (41)四、排水路线 (41)第十三章供电设计 (42)一、采煤工作面供电设计 (42)二、掘进供电设计 (53)第十四章降温设计 (58)一、工作面气温预计 (58)二、工作面需冷量 (58)三、工作面制冷降温方案 (58)第十五章主要技术经济指标 (61)一、采煤工效率 (61)二、工作面采煤成本费用 (61)第十六章主要安全技术措施 (62)一、防治瓦斯 (62)二、防治粉尘 (63)三、顶板管理 (64)四、预防机电运输事故措施 (67)五、防治水 (69)第十七章避灾路线 (71)一、避瓦斯、煤尘、火灾及煤与瓦斯突出灾害路线. 71二、避水灾路线 (71)第一章工作面概况一、工作面范围及邻近开采情况1242（3）工作面位于西翼C组采区西翼13-1煤层四阶段，东起西翼C组采区下山，西至F5-1边界断层，北邻1232(3)运输顺槽，南至13-1煤-650m底板等高线，工作面标高-651～-551m。

煤矿工作面坑透简讯一、简介煤矿工作面坑透是指在煤矿工作面进行开拓、开采前，对矿井坑道进行透水处理的工作。

坑透工作的目的是保持矿井井下环境的稳定，防止坍塌、涌水等灾害事故的发生，确保矿工的安全。

二、坑透前工作准备1.坑透前的准备工作包括勘探、设计和准备设备材料等方面。

2.勘探工作是通过矿井地质勘探和矿井水文勘探，获取矿井地质和水文情况信息。

3.设计工作是根据勘探结果，确定坑透方案，包括开拓进路、暂停工作区、坑透孔等。

4.准备设备材料是为坑透工作提供必要的工具和材料，如钻机、螺旋钻头、注水泵等。

三、坑透施工过程1.施工前要进行安全检查，确保工作场所的安全。

2.根据设计方案，确定坑透孔的位置、形状和尺寸。

3.使用钻机进行钻孔，钻孔深度通常为数十米到数百米。

4.在钻孔过程中，根据需要进行注水，以降低温度和减少粉尘。

5.钻孔完成后，将水泵连接到钻孔上，将井底的水泵抽出。

6.进行封孔处理，以保持水位稳定和防止外来物质进入坑透孔。

四、坑透后检查与维护1.完成坑透后，需要进行检查，确保坑透孔的质量和稳定性。

2.检查工作包括对坑透孔的直径、深度、孔壁情况等进行检查。

3.维护工作包括对坑透孔进行洗井、注浆、封固等处理，以保持孔壁的稳定性。

4.定期对坑透孔进行检查和维护，防止坑透孔的变形和堵塞。

五、坑透工作的意义与挑战1.坑透工作是煤矿开采的重要环节，对确保矿工的安全和矿井的正常运行起到关键作用。

2.坑透工作面临着诸多挑战，如地质条件复杂、水文情况多变、坑透孔稳定性难以保证等。

3.坑透工作的意义在于确保矿井的可持续开采，保护地下矿藏，实现安全高效的矿业生产。

六、结语煤矿工作面坑透是煤矿开采中不可或缺的环节。

通过勘探、设计、施工和维护等工作，保证矿井的安全运行和矿工的生命安全。

在坑透工作中，需要充分考虑地质和水文情况，严格遵守安全操作规程，确保坑透孔的质量和稳定性。

只有在确保安全的前提下，煤矿才能实现可持续开采，为经济社会的发展做出贡献。

xxx采煤工作面地质说明书一、工作面概况：1、工作面的位置、范围、面积以及与四邻和地表的关系1）xxx采煤工作面的位置四采区xxx工作面位于四采区-129～-116m标高段，东部为F9断层，西部为井8断层，南部为-126集中运输巷，北部为待采区。

2)xxx采煤工作面的范围回风顺槽开口位置在-135集中运输巷，向北东延伸280米。

运输顺槽开口位置在-126集中运输巷，向北东延伸250米。

拉开切眼与回风顺槽贯通，长度为85米。

3）xxx采煤工作面的面积xxx采煤工作面的可采面积为19808㎡。

工作面开切眼标高为-115m，最低标高为-141m，伏采。

4）与地表的关系该工作面下顺槽位于主井筒门口东280米，上顺槽位于主井筒门口东368米，地表是丘陵地型，地面标高在+303.5～320m之间，为旱田耕地。

由《四采区设计》工作面回采情况计算，回采该工作面不会造成地表出现裂隙、沉陷情况。

地面周围无建筑物和其他设施，不会对地面造成影响。

二、工作面实见地质构造的概况，实见或预测落差大于2/3采高断层向工作面内部发展变化情况1、工作面实见地质构造的概况：运输顺槽掘送时在开口位置往北117米、132米，见两条错下正断层，第一条断层走向60°，倾向330°，倾角85°，落差1.8米。

第二条断层走向60°，倾向330°，倾角57°，落差1.6米。

开切眼在运输顺槽开口前3米见一条正断层，错上，走向46°，倾向316°，倾角44°，落差2.1米。

2、工作面实见地质构造向工作面内部变化的规律：该条断层由于在运输顺槽没有见到，且断层落差在2.1米左右，预计回采60～90米，此断层就会歼灭。

三、实见点煤层厚度、煤层结构和煤体结构情况，及其向工作面内部变化的规律1、实见点煤层顶板岩性、厚度运输顺槽见煤点顶板岩性是灰色砂质页岩，厚度在13米左右。

黔鑫煤矿11501工作面无线电波坑道透视探测报告编制：姚昆审核：黔鑫煤矿地测科2020年12月24日黔鑫煤矿11501工作面坑透探测成果1、数据质量分析与评价本次探测仪器工作正常，仪器接收数据较稳定、完整，工作面局部虽存在金属体等干扰，但总体不影响观测的数据和结果。

本次探测从工作面两巷与风桥交汇位置20米处向切眼方向探测，有效探测距离530米。

2、测点布置物探工作面的两条巷道分别是100103运输顺槽和100103回风顺槽。

仪器工作频率0.3MHZ，采用定点法工作，探测选择10米布置一个测点，发射点距为50米，接收点距为10米，每个发射点对应11个接收点。

共布置发射点20个，接收点108个（详见图1测点布置图）。

根据该工作面实际情况，100103运输顺槽起始编号为000，100103回风顺槽起始编号为500，单位点距10米。

3、结论及建议分析从图2、3、4中发现：图中多处出现小范围阴影部分，均为异常区，这些异常区域范围在图2、3中位置基本对应，说明这些异常区域，是可靠存在的。

异常区推断受断层、老巷及陷落柱影响，小范围陷落柱较多。

较大范围构造及断层密集发育区存在可能性不大。

靠近工作面切眼附近，可能受运输巷金属体及切眼内设备影响，异常范围不大，从图中分析再推进30米左右工作面可能变好。

在施工过程中，由于工作面倾向变化和其它金属体干扰因素的影响，对数据采集和结果有一定影响。

4、附图100103运输顺槽100103回风顺槽图1 100103工作面坑透测点布置图100103运输顺槽100103回风顺槽图2 100103工作面无线电波透视成果图切眼切眼3100103运输顺槽100103回风顺槽图3 100103工作面坑透绝对衰减成像图100103运输顺槽100103回风顺槽图4 100103工作面坑透绝对衰减成像图切眼切眼4图1 11501工作面坑透测点布置图5。

4101工作面回风顺槽掘进地质说明书第一节地面相对位置及临近采区开采情况4101工作面回风顺槽在4#煤运输大巷测F4-6点前124m处开窝，方位为345°，工程量1200m。

开采上限标高为+988m，下限标高为+926m，地层倾角（走向）3-6°；（倾向8-12°），工作面顺槽沿地层自然走向布置、切眼沿地层自然倾向布置。

与4101工作面相应地面均为荒山地，无主要公路、铁路、桥梁、重点建筑、重点设施对开采无影响。

地面标高+1100m～+1210m、相对高差110m。

地势西北高东南低，第四系冲积层厚0～60m，平均约40m。

4101回风顺槽井上、下对照关系情况，见表1。

井上、下对照关系情况表表1第二节煤(岩)层赋存特征该工作面开采煤层为太原组4#煤层，煤层厚度2.0—3.2 m，平均2.6m，煤层厚度变化不大，煤层倾角8-12°，煤的密度1.35m³/t，硬度2-3，煤种块状焦煤，工作面煤层赋存较稳定，煤层结构简单。

下距13#煤层约87.0 m。

13#煤层厚度13.0m（根据关家崖煤矿揭露的13#煤层赋存特征）。

详见表2：煤层特征情况表；表3：煤层顶底板情况表；煤层特征情况表表2煤层顶底板情况表表3第三节地质构造一、地质构造通过相邻矿井（关家崖煤矿、刘家梁煤矿）巷道实际揭露情况，4101工作面东部有两条大的断层，可能延伸到东坡井矿区以内，影响东坡井的采区、工作面的总体布置，无大的断裂构造，但不排除小断层出现，也可能会出现陷落柱。

二、总体分析：东坡井井田地质较为简单第四节水文地质情况含水层主要为太原组K2灰岩，灰岩及泥岩中所夹的砂岩透镜体，因井田内部及邻近井田均未发现施工有水文孔，该矿原有一眼奥灰水水井（K5）井深度280. 21m含水层顶板埋深229.96m由于开采时间太长和其它不明原因，该井已经不出水。

东坡井又重新打了一眼饮用水水源井，井深度748.6m(在主斜井东南方向140m处)。

XXXXX矿业有限公司XXXX综放工作面掘进地质说明书编制单位：地测科编制：审核：科长:地测副总:总工程师:接到通知时间:201X.X.XX提交说明书时间: 201X.X.XX目录第一章概况 (1)第一节目的和任务 (1)第二节工作面位置、范围、面积以及与四邻和地表的关系 (1)第二章工作面地质 (1)第一节工作面地质构造情况及向工作面内部的发展变化趋势 (1)第二节推测工作面内岩浆侵入体、河流冲刷带、陷落柱等 (1)第三节老空、老巷和钻孔 (1)第三章开采技术条件 (1)第一节煤层煤厚、产状、煤层结构、物理性质及其它情况等 (1)第二节煤层顶底板情况 (2)第四章水文地质 (2)第一节主要含水层与隔水层 (2)第二节工作面主要充水因素 (2)第三节安全隔水层计算及分析 (3)第四节预计工作面的最大涌水量 (3)第四节水害威胁情况分析 (4)第五章其它地质条件分析 (4)第一节地热、地应力、煤层自燃程度与煤尘爆炸指数 (4)第二节瓦斯地质情况 (5)第六章资源储量估算 (5)第一节储量计算边界与可采面积 (5)第二节储量计算方法、参数的确定与结果 (5)第七章存在问题及建议 (5)附图： (5)附表： (5)XXXX综放工作面掘进地质说明书第一章概况第一节目的和任务工作面开采方式，编制说明书的目的。

第二节工作面位置、范围、面积以及与四邻和地表的关系工作面位置、范围及与四邻地表的关系。

第二章工作面地质第一节工作面地质构造情况及向工作面内部的发展变化趋势区内地层产状和地质构造特征及其对本工作面的影响，断层落差，掘进找煤方向及褶皱的位置和形态。

第二节推测工作面内岩浆侵入体、河流冲刷带、陷落柱等岩浆岩体、陷落柱等对工作面掘进造成的影响。

第三节老空、老巷和钻孔工作面周边老空区范围及钻孔情况。

第三章开采技术条件第一节煤层煤厚、产状、煤层结构、物理性质及其它情况等邻近工作面煤层厚度、煤层结构、煤体结构及其变化等。

11502工作面坑透物探报告（0-260m）前言根据《煤矿防治水细则》第三十六条第二款规定“可以采用直流电阻率电测深、瞬变电磁、音频电穿透、探地雷达、瑞利波及槽波、无线电坑透等方法探测，采煤工作面应当选择两种以上方法，相互验证”，黔鑫煤矿联系郑州坤达茂业科技有限公司，准备采购YDT-88型矿用本安型无线电波透视仪一套。

郑州坤达茂业科技有限公司于2021年6月30日到我矿进行现场操作演示，在地测科配合对11502工作面从开切眼至260m处进行了井下数据采集工作。

经过室内大量的数据处理，结合收集和调查的地质资料进行综合分析，基本查明了11502工作面地质构造情况，提交了《黔鑫煤矿一采区15号煤层11502工作面坑透探测报告（0m-260m）》。

1、概况黔鑫煤矿矿区已经进行过大量的地质勘探工作，矿区及周边出露地层由老到新有：二叠系中统茅口组(P2m)、二叠系上统龙潭组(P3l)、二叠系上统长兴组(P3c)、三叠系下统夜郎组(T1y)和第四系(Q)。

由于本次勘探对象是二叠系上统龙潭组含煤地层及二叠系中统茅口组情况的地质构造，因此，仅对二叠系及上部地层分述如下：1、二叠系中统茅口组(P2m)：岩性主要为中厚层及厚层生物灰岩、白云质灰岩，局部含燧石，矿区内该组地层未见底，矿井内最大揭露厚度146.00m。

2、二叠系上统龙潭组(P3l)：为灰、灰绿、深灰色薄至中厚层粉砂岩、粉砂质粘土岩夹钙质粉砂岩及煤线，含煤10～20余层，多以薄煤层为主，本组含可采煤层4层（4、9、14、15号），煤层厚度0.44～2.25m。

该组地层与下伏地层茅口组呈平行不整合接触，厚度约130.40～172.53m，平均厚度145.42m。

勘探目的煤层：11502工作面15号煤层为半暗型、暗淡型煤，块状。

煤层总厚度为1.7-1.94m平均厚度为1.74m，本煤层属复杂结构煤层，煤层中普遍含有2-3层夹石，夹石岩性为灰黑色砂质泥岩、灰黑色泥岩。

胡家河矿402103工作面槽波坑透要求及参数一、概况402103工作面是彬长胡家河矿井在402盘区布置的备采工作面，该工作面地理坐标范围为：X：3891152.000～3893397.500；Y:36495868.000～36496048.000，其井下具体位置为：南侧为五条大巷煤柱，北侧为4煤0点边界线，西侧为402102设计工作面，东侧为402104设计工作面。

该工作面走向长2047m，倾向长180m，面积368460m2，煤层底板标高+310～+390m。

主采煤层为4号煤，赋存稳定，煤层近乎水平，厚度13～22.5m间。

工作面北侧边缘煤层厚度较薄，一般小于13.00m，南部平缓区厚度稳定，一般在22.5m左右。

煤层结构简单，一般含两层夹矸，且位于煤层的中上部,夹矸厚度一般小于0.3m。

另外煤层中垂直节理、裂隙发育，裂隙中常充填有2～5cm厚方解石岩脉。

二、探测目的三维地震勘探资料显示，工作面范围内无断层存在，但从工作面掘进期间揭露的实际情况来看，揭露一断层，对未来回采将造成较大影响。

因此，需要对停采线至切眼方向1897m区域内，探明构造带的范围；另外对于工作面内是否存在薄煤带、其他异常地质构造等，也需要提前查明，具体根据实际施工情况而定。

槽波坑透探测的具体地质任务如下：（1）查明工作面内及附近煤层异常区范围确定异常区边界，边界线摆动误差控制在10m以内；（2）查明煤层工作面内煤层顶底板标高、煤层厚度等，要求标高及煤厚解释误差应控制在±0.5m之间；（3）探查工作面内褶曲、断层等异常构造，查明落差3m以上断层的断距、产状、延伸长度等，要求断层平面摆动误差小于10m，准确率不低于90%；（4）探明工作面切眼向北煤层歼灭区域；（5）探明402103运顺西侧断层区域；（6）探查其他地质异常情况。

三、成果资料提交成果交付的形式：以图纸、报告形式提交成果（一式8份）。

（1）402103工作面槽波透视勘探文字报告，其中应提出工作面在构造异常区回采时的有关解决方法；（2）槽波透视属性图件；（3）402103工作面及异常区横纵剖面图及平面图；（4）煤层顶（底）板等高线图（含断层等）、煤层厚度等值线图。
