城市市政道路雨水口布置的探讨

市政道路雨水口设置问题浅析1、雨水口设置存在的问题雨水口起截流并泄除雨水的作用。

雨水口设置的好坏直接影响城市道路雨水及时顺畅排除、雨水冲刷携带的杂物的截留，间接影响城市交通安全和城市环境卫生及人体健康。

雨水口设置存在的主要问题是因雨水口堵塞、雨水口设置位置不当、设置数量不足等造成的地面积水。

本文试图从雨水口泄水能力、雨水口形式、雨水口设置方式等方面简要分析地面积水原因，并提出相应解决措施。

供有关人员参考。

2、雨水口泄水能力图l边沟式雨水口布置示意图2i求解图如图l和图2所示，道路纵坡为iy，横坡为ih(均设为等坡)。

当iy、ih较小时，路面实际坡度约为I,可表示为（1）式：(1)则，某雨水口接纳的雨水包括Q1和Q2，Q1为该雨水口集水面积上单位时间雨水量，Q2为上游雨水口未及时排除的雨水量，则需排除的雨水量Q可表示为(2)式：Q= Q1+ Q2一Q3 (2)其中Q3表示该雨水口不能及时排除的水量。

设雨水口能排泄的雨水量即泄水能力为Qr，则保证泄水通畅必须满足(3)式：Qr≥Q(3)若每一雨水口泄水顺畅(Q2=O，Q3 |=0)。

则有Qr≥Q1。

Q1是该雨水口上游雨水量，它取决于设计暴雨强度．汇水面积、路面纵坡及街沟积水的过水断面。

雨水口泄水能力Qr，与什么因素相关呢?下面从图3进行分析。

图3表示标准图~5’235中雨水口(边沟单篦式)，l为篦长，b为篦宽，在雨水口长度方向，集雨水的长度为(2+l)米，宽度方向尺寸为(O．5+b)米。

从雨水沿地面流线看。

长方向一侧集雨水量Q1l可表示为(4)式：Qil= Q1×图3边沟单篦式雨水口示意其中L为雨水口间距。

由于(2+ l)相对L而言很小．因此．进入雨水口的雨水量主要是从雨水口宽度方向，即宽度方向的集雨水量口Q1b。

为：Q1b=Q1一0lt≈Q1 (5)绘出雨水口的纵向剖面，如图4所示。

设雨水口行近流速为vc雨水口处流速为v，雨水过雨篦孔流速为vk，雨水行近积水深度为hc．雨水口上水深为hk．雨篦孔长为lk．宽度为bk．宽度方向篦孔个数为nk,实际过水的雨篦孔长为lw.如图5所示。

浅析城市道路雨水口的设置摘要：本文主要从设计角度出发，对雨水口的设置原则、型式及间距的确定进行叙述，从细节着手，综合考虑各种因素，合理布设雨水口，消除地面积水的影响。

关键词：雨水口雨水口间距道路红线宽度城市雨水口随处可见，它们就在路边栅条状铸铁篦子下，起截流并泄除雨水的作用，是收集地面雨水的重要设施。

雨水口设置的合理与否直接影响城市道路雨水的及时顺畅排除、雨水冲刷携带的杂物的截留，间接影响城市交通安全和城市环境卫生及人体健康。

路面上汇集的雨水首先泄入雨水口，经过雨水连接管流入道路下面的排水管渠。

而雨水口的位置和数量如何正确设置才能充分发挥它的效能，设计人员应从以下几个方面进行思考。

1 雨水口设置原则1.1雨水口的布置应根据地形,建筑物和道路的布置等因素确定。

一般设在下列各处:(1)道路上的汇水点和低洼处，以及无分水点的人行横道线的上游处；(2)道路的交汇处和侧向支路上，能截流雨水径流处；(3)广场、停车场的适当位置处；(4)建筑物单元出入口附近、建筑物雨落管附近以及建筑前后空地和绿地的低洼点等处。

雨水口应避免设在建筑物门口，当建筑物门口必须设置雨水口时，应进行特殊处理；(5)其它低洼和易积水的地段处。

1.2道路交叉口的雨水口布置应注意的问题。

(1)雨水口的布设应根据道路的竖向设计放在相对最低点，除此之外，雨水口一般放在圆弧切点处，一是好施工放线，另外可以阻止雨水漫过人行横道。

(2)如果是小路口没有竖向设计，可根据相交道路的纵坡判断出哪个圆弧上会出现最低点，如果坡度近似，雨水口可设在圆弧中点附近。

2雨水口型式确定雨水口是收集地面径流雨水的主要构筑物。

雨水口的型式、数量、布设位置合理与否是改善地面暴雨积水的重要保证。

雨水口的布置型式主要有平篦式、偏沟式、立篦式和联合式四类，根据进水篦数目的多少，每一类又可分为单篦、双篦和多篦三种布置形式，应根据流量、道路形式和坡度选用。

（见表一）目前天津市普遍选用平篦式和立篦式，平篦式雨水口适用于无缘石的路面、广场、地面低洼聚水处等，其水流通畅，但暴雨时易被树枝等杂物堵塞，影响泄水能力。

关于城市道路雨水口布置的浅析摘要：路面上的雨水首先经雨水口通过连接管流入排水管渠。

雨水口的形式、数量和布置应按汇水面积所产生的流量、雨水口的泄水能力和道路形式确定。

本文就雨水口布置、雨水口泄水能力、雨水口间距的计算方法进行了探讨，并对设计中存在问题进行了分析。

关键词：雨水口布置；雨水口间距；泄水能力前言雨水管渠系统是由雨水口、雨水管渠、检查井、出水口等构筑物所组成的一整套工程设施。

雨水口是收集雨水管渠系统的附属构筑物。

一般应设在交叉路口、路面最低点以及道路路牙边每隔一定距离处。

如果路面积水会阻碍道路的通行，导致车辆产生路面滑移，影响交通安全；同时路面如果长期积水也会降低路基土的强度，造成路基路面的整体破坏。

1、雨水口形式的选择雨水口主要有平箅式、立箅式和联合式三类。

平箅式水流通畅，但暴雨时易被树枝等杂物堵塞，影响收水能力。

立箅式不易堵塞，边沟需保持一定水深，但是雨水沿边沟流来时需要转90︒才能流入雨水口，以致会有水流不畅、进水较慢的情况，布置间距不宜太长。

联合式在水平和垂直方向上均有雨水箅子，宜用于径流集中且有杂物堵塞处。

平箅式雨水口又分为偏沟式和地面平箅式，偏沟式雨水口适用于有缘石的道路，地面平箅式适用于无缘石的路面、广场、地面低洼聚水处等。

2、雨水口的泄水能力从理论上说，雨箅的泄水能力可按水力学公式计算。

平箅式的泄水量分两种情况：①当水量不大水深较浅时，可采用自由宽顶堰流公式：，式中：m—宽顶堰流量系数L—雨水箅的长边长度h—雨水箅上的水深划上必须的雨水口，然后根据道路纵横坡度、街道宽度、街面种类、周围地形及排水情况，选择雨水口形式及布设方式。

2.1 一般道路雨水口的布置道路雨水口应首先布置在道路最低点、道路的汇水点上，其次再布置在道路的同一纵坡段上的截水点，相隔一定距离均应设置雨水口。

2.2 道路交叉口雨水口的布置在交叉口范围内布置雨水口时，应不使路面水流过交叉口的人形横道，也不应使地面水在交叉口内积水或流入另一条道路。

浅谈城市道路雨水口设计摘要：雨水口是道路排水系统中的重要构筑物，雨水口形式、数量及设置位置都会直接影响一条市政道路在降雨过程中径流排放速度和积水程度。

现就雨水口设计中需注意问题进行相应分析，并提出相应的建议。

关键词：雨水口形式重现期径流系数位置最低点1、前言雨水口是雨水管道系统中收集雨水的构筑物，也是城市道路的一部分。

路面上的雨水首先进入雨水口，再通过收水支管进入雨水管道。

一个雨水系统内管道的流量，泵站的容量固然决定了该区域内的雨水排放效果，但雨水口的疏密程度，摆放位置及采用形式也直接影响了一条市政道路在降雨过程中径流排放的速度和积水程度，并间接影响了道路交通安全及道路面层、基层的结构稳定。

而在我们以往的雨水口设计和施工中，往往忽视了这一细节，将雨水口作为雨水管道工程中的附属及次要，凭经验沿道路或雨水管道等分地布设雨水口，随意性较大，这样既不能保证设计的合理性，也会因此造成路面积水，进而破坏路面机构。

本文将对城市道路在降雨过程中由雨水口布置不当引起的积水问题进行分析，并提出相对较为合理的计算及布置方法。

2、雨水口形式的选择雨水口形式有平篦式、偏沟式、联合式、立篦式四种，在道路排水中较为常用的是平篦式、偏沟式和立篦式。

偏沟式、立篦式及联合式适用于有路沿石的道路，平篦式适用于无路沿石的路面、广场、地面低洼积水处。

偏沟式和平篦式雨水口的结构型式、泄水能力及运行情况基本相同。

联合式雨水口结构型式为平篦式与立篦式组合。

平篦式雨水口结构较立篦式简单，施工方便。

但平篦式雨水口位于车行道边缘，若雨水口周边回填不好会对路面结构有所影响，加上车辆的碾压，雨水口及周边道路容易损坏。

施工时可采用5%石屑、40%石粉和10%水泥混合物加强雨水口周边回填，增加周边道路强度。

雨水篦子需要有足够的强度，满足车辆荷载。

立篦式雨水口的进水栅、井盖位于车行道外侧，不需承受车辆荷载，从而解决井盖破损、遭窃等问题。

同时立篦式雨水口的景观效果较平篦式好些。

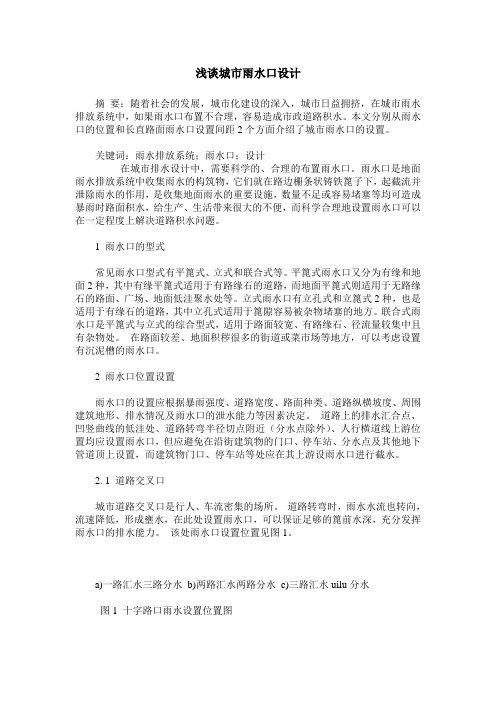

浅谈城市雨水口设计摘要：随着社会的发展，城市化建设的深入，城市日益拥挤，在城市雨水排放系统中，如果雨水口布置不合理，容易造成市政道路积水。

本文分别从雨水口的位置和长直路面雨水口设置间距2个方面介绍了城市雨水口的设置。

关键词：雨水排放系统；雨水口；设计在城市排水设计中，需要科学的、合理的布置雨水口。

雨水口是地面雨水排放系统中收集雨水的构筑物，它们就在路边栅条状铸铁篦子下，起截流并泄除雨水的作用，是收集地面雨水的重要设施，数量不足或容易堵塞等均可造成暴雨时路面积水，给生产、生活带来很大的不便，而科学合理地设置雨水口可以在一定程度上解决道路积水问题。

1 雨水口的型式常见雨水口型式有平篦式、立式和联合式等。

平篦式雨水口又分为有缘和地面2种，其中有缘平篦式适用于有路缘石的道路，而地面平篦式则适用于无路缘石的路面、广场、地面低洼聚水处等。

立式雨水口有立孔式和立篦式2种，也是适用于有缘石的道路，其中立孔式适用于篦隙容易被杂物堵塞的地方。

联合式雨水口是平篦式与立式的综合型式，适用于路面较宽、有路缘石、径流量较集中且有杂物处。

在路面较差、地面积秽很多的街道或菜市场等地方，可以考虑设置有沉泥槽的雨水口。

2 雨水口位置设置雨水口的设置应根据暴雨强度、道路宽度、路面种类、道路纵横坡度、周围建筑地形、排水情况及雨水口的泄水能力等因素决定。

道路上的排水汇合点、凹竖曲线的低洼处、道路转弯半径切点附近（分水点除外）、人行横道线上游位置均应设置雨水口，但应避免在沿街建筑物的门口、停车站、分水点及其他地下管道顶上设置，而建筑物门口、停车站等处应在其上游设雨水口进行截水。

2. 1 道路交叉口城市道路交叉口是行人、车流密集的场所。

道路转弯时，雨水水流也转向，流速降低，形成壅水，在此处设置雨水口，可以保证足够的篦前水深，充分发挥雨水口的排水能力。

该处雨水口设置位置见图1。

a)一路汇水三路分水b)两路汇水两路分水c)三路汇水uilu分水图1 十字路口雨水设置位置图在四路分水的情况下，可以不设雨水口；四路汇水时，对排水最为不利，应尽量避免，如果不能避免，则应在各来水方向都设置雨水口，以尽快排出所汇集雨水；在丁字路口及道路拐角处的来水方向也应设置雨水口。

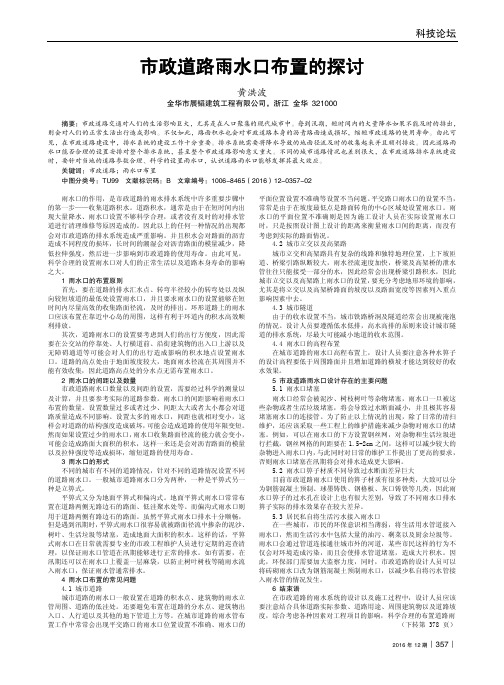

科技论坛2016年12期︱357︱市政道路雨水口布置的探讨黄洪波金华市展韬建筑工程有限公司，浙江 金华 321000摘要：市政道路交通对人们的生活影响巨大，尤其是在人口聚集的现代城市中。

每到汛期，短时间内的大量降水如果不能及时的排出，则会对人们的正常生活出行造成影响。

不仅如此，路面积水也会对市政道路本身的沥青路面造成损坏，缩短市政道路的使用寿命。

由此可见，在市政道路建设中，排水系统的建设工作十分重要。

排水系统需要将降水导致的地面径流及时的收集起来并且顺利排放。

因此道路雨水口能否合理的设置安排对整个排水系统，甚至整个市政道路影响意义重大。

不同的城市道路情况也差别很大，在市政道路排水系统建设时，要针对当地的道路参数合理、科学的设置雨水口，认识道路雨水口能够发挥其最大效应。

关键词：市政道路；雨水口布置中图分类号：TU99 文献标识码：B 文章编号：1006-8465（2016）12-0357-02雨水口的作用，是市政道路的雨水排水系统中许多重要步骤中的第一步——收集道路积水。

道路积水，通常是由于在短时间内出现大量降水、雨水口设置不够科学合理，或者没有及时的对排水管道进行清理维修等原因造成的。

因此以上的任何一种情况的出现都会对市政道路的排水系统造成严重影响。

并且积水会对路面的沥青造成不同程度的损坏，长时间的潮湿会对沥青路面的模量减少，降低拉伸强度，然后进一步影响到市政道路的使用寿命。

由此可见，科学合理的设置雨水口对人们的正常生活以及道路本身寿命的影响之大。

1 雨水口的布置原则 首先，要在道路的排水汇水点、转弯半径较小的转弯处以及纵向较短坡道的最低处设置雨水口，并且要求雨水口的设置能够在短时间内尽量高效的收集路面径流，及时的排出。

环形道路上的雨水口应该布置在靠近中心岛的周围，这样有利于环道内的积水高效顺利排放。

其次，道路雨水口的设置要考虑到人们的出行方便度，因此需要在公交站的停靠处、人行横道前、沿街建筑物的出入口上游以及无障碍通道等可能会对人们的出行造成影响的积水地点设置雨水口。

对城市道路雨水口设置的一点看法雨水口是城市排水管渠系统的附属构筑物，也是城市道路排水的重要组成部分。

雨水口城市排水系统的起端，是城市道路上收集雨水的排水设施，路面上汇集的雨水首先泄入雨水口，经过雨水口连接管流入道路下面的排水管渠。

雨水口通常设置在街区内、广场上、街道交叉口和街道边沟的一定距离处，收集地面上、街道路面上的雨水，以防止雨水没过道路或造成道路及低洼地区积水而妨碍交通或损坏道路。

在进行城市道路及排水工程设计时，需要考虑如何在道路上合理设置雨水口，而雨水口设置在道路什么位置上最合理，是每个设计者必须认真思考的问题。

本文从多方面对城市道路雨水口的设置问题进行了分析。

标签：雨水口设置原则1 雨水口的设置原则雨水口的设置应根据暴雨强度、道路宽度、路面种类、道路纵横坡度、周围建筑地形及排水情况、雨水口的泄水能力等因素决定；道路上排水的汇合点、凹竖曲线的低洼处、道路转弯半径切点附近(分水点除外)在人行横道线上游位置，最低点处均应设置雨水口；雨水口应避免设在沿街建筑物门口、停车站、分水点及其他地下管道顶上。

建筑物门口、停车站处均应在上游设雨水口截水；设置雨水口时，其高程、位置、数量既考虑现有的道路宽度，又要结合今后街道发展情况；在十字路口处和主干道与次干道或与内部道路出口相交处，应根据雨水路面径流情况及方向布置雨水口。

若内部道路较窄，路口转弯半径较小，可将雨水口布置在转弯处；沿街建筑的雨落管，尽可能接入雨水口中；设计时应作好调查研究，如地面排水无出路或经常积水，在设计中应予以考虑设置雨水口，并连通支管接入雨水管道；在道路纵坡大的路段，不宜横断路面设置一排雨水口，否则对排水、行车都不利。

2 雨水口型式及适用条件雨水口的构造型式很多，各城市结合本地区的特点，都有较丰富的实践经验。

雨水口型式一般为平箅式、偏沟式、联合式、立箅式四种，每一种均可采用單箅、双箅及多箅型式。

各型式雨水口的适用条件如下：偏沟式雨水口适用于有立道牙的道路，且一般无杂物堵塞雨水口井箅的路段；平箅式雨水口适用于无立道牙的道路、广场及地面低洼聚水处；联合式雨水口适用于有立道牙的道路，径流量较大的路段或可能有杂物堵塞雨水口井箅的情况，多箅式雨水口适用于径流量大而集中的积水区。

浅谈市政道路雨水口的设计与合理布置雨水口是排水管渠系统中的一个重要构筑物；本文从多方面对城市道路雨水口的布置问题进行了综合分析，进而使它在设计时合理布置进而在实际中可以有效的排除地面上的雨水。

标签：市政道路；雨水口；设计雨水口是雨水管渠或合流管渠上收集地面雨水的构筑物。

道路上的雨水首先经过雨水口的收集，通过雨水连接管流入排水管渠。

雨水口的构造包括进水箅、井筒和连接管三部分组成。

按型式分为平箅式、立箅式、联合式三种；其每一种形式在数量上可采用单箅、双箅、多箅，具体选用需根据计算流量、道路形式和坡度而选用。

1 雨水口布置原则雨水口在道路上的位置，应能保证迅速有效地收集地面雨水。

道路中排水的汇合点、道路纵坡的汇水点处、道路转弯半径切点附近(分水点除外)均应布置雨水口。

雨水口应避免布置在沿街建筑物门口、车站位置，因为雨季来临会给行人们造成出行不便。

道路高点处（分水点）靠地面坡度，雨水径流到周围无法收集雨水，因此无需布置。

建筑物门口、停车站处均应在上游设雨水口；当道路纵坡大于2％时，雨水口的间距可大于50m，其形式、数量和布置应根据具体情况和计算而定。

在道路交叉口处应根据道路交叉口竖向设计布置雨水口。

若道路较窄，路口转弯半径较小，雨水口可布置在转弯处。

在有些整修道路中需要，雨水口现状位置不动，则需在道路纵断调整过程中将汇水点调至雨水口位置，进而保证雨水口有效地收集路面雨水。

2 雨水口形式及其特点2.1 平箅式雨水口水流通畅，收水效果好；它又可分为偏沟式和地面平箅式。

偏沟式雨水口适用于两侧有路边石的道路。

地面平箅式适用于没有边石的道路、广场和大面积低洼积水处。

2.2 立箅式雨水口不易堵塞，适用于有两侧边石的道路，但随着日后道路的补强盖被，路面随之加高，导致立篦断面减小，进而影响收水能力。

2.3 联合式雨水口适用于两侧有边石的道路，径流量较大的路段或可能有杂物堵塞雨水口井箅的情况。

3 雨水口的泄水能力雨水口的泄水能力与道路的坡度、雨水口的型式、箅前水深等因素有关。
