互感器介绍

互感器的分类及工作原理
引言：
互感器是电力系统中广泛使用的一种电气装置，它们用于测量和监测电流、电压和功率等参数。

互感器的分类及工作原理是了解和理解互感器的基础，下面将详细介绍互感器的分类以及它们的工作原理。

一、互感器的分类
1. 按工作频率分类：
互感器根据其所涉及的工作频率可分为低频互感器和中高频互感器两种类型。

一般情况下，低频互感器用于交流电力系统，而中高频互感器则主要应用于通信和控制领域。

2. 按用途分类：
根据用途的不同，互感器可分为电流互感器和电压互感器两大类。

电流互感器主要用于测量电流大小，而电压互感器则用于测量系统的电压状况。

3. 按相对位置分类：
根据互感器与被测电路的相对位置，可以将互感器分为内装式互感器和外装式互感器两种类型。

内装式互感器安装在被测电路的内部，而外装式互感器则安装在被测电路的外部。

4. 按工作原理分类：
互感器还可以根据其工作原理的不同进行分类，包括变比互感器、饱和互感器和相位移互感器等。

变比互感器通过改变线圈的匝数来实现电流变比的测量，饱和互感器则依靠磁通的饱和现象来实现电流测量，而相位移互感器则通过改变线圈之间的相位差来测量电流和电压之间的相对相位差。

二、互感器的工作原理
互感器的工作原理基于电磁感应现象，根据法拉第定律，通过变化的磁场可以感应出电压。

互感器的工作原理可以简单概括为以下几个步骤：
1. 通过传导装置或者线圈传导被测电路中的电流，产生磁场；
2. 产生的磁场穿过互感器的铁芯，感应出一个次级线圈中的电压；。

互感器介绍及应用互感器（Transformer）是电力系统中常用的电气设备之一，主要功能是改变交流电的电压和电流。

它由两个或多个线圈绕制在共同的磁心上组成，通过电磁感应作用，将一组交流电能转换成另一组电能，保持电能传递的稳定性。

互感器通常由铁芯和绕组组成。

铁芯由铁心、铁腿和铁脚组成，常用的材料有硅钢片。

绕组则由导线绕制而成。

根据绕组的个数和位置的不同，互感器可以分为单相和三相两种。

其中，单相互感器主要用于家庭和小型商用电力系统，而三相互感器主要用于工业和大型商业电力系统。

互感器的工作原理基于电磁感应现象。

当主绕组中有交流电流时，产生的磁场穿过互感器的铁芯，再经过副绕组时，引起其内部的电动势。

根据法拉第电磁感应定律，如果副绕组的匝数比主绕组大，输出电压就会增加，反之则会减小。

通过合适选择主绕组和副绕组的匝数比例，可以实现电能的升压、降压、配电和隔离等功能。

互感器在电力系统中有广泛的应用。

以下是几个常见的应用领域：1.电能输送：互感器是电力系统中电压传递的关键设备。

通过将高压输电线路的电能转换成合适的低压电能，使其适应用于家庭和商业用电。

2.电力分配：在电力供应过程中，电能需要经过变电站的升压和降压变电装置来配送给不同需求的用户。

互感器在变电站中起到了关键的作用，能够将变电设备的电能调整到适用于不同用户的电压和电流水平。

3.监测保护：互感器通常在电流和电压测量系统中使用，用于监测和记录电能的使用情况。

此外，它们也用作电力系统中的保护设备，可以监测电流的变化并触发断路器以防止电力故障。

4.建筑物和工业用电：互感器在建筑物和工业领域中使用，用于变压器、电机和其他设备的升压和降压。

这些设备通常需要不同电压和电流水平才能正常运行。

5.可再生能源：随着可再生能源的发展，特别是风力和太阳能的广泛应用，互感器在转换和传递可再生能源方面也扮演着关键角色。

它们将可再生能源的电能转换为适用于电力系统的标准电能。

总之，互感器是电力系统中不可或缺的重要设备，通过将交流电能的电压和电流转换到适合不同应用的水平上，实现了电力的稳定传递和分配。

互感器知识点总结思维导图互感器知识点总结思维导图介绍互感器是一种电气元件，用于测量电流和电压。

它们通过互感现象将电信号转换为可测量的输出信号。

互感器在工业和实验室中广泛使用，是电力系统和电子设备中不可或缺的组成部分。

基本原理1.互感器基于互感现象，即电流通过一个线圈时，在另一个线圈中会感应出电压。

这种现象是由于磁场的变化产生的。

2.互感器由一个或多个线圈组成，通常有一个主线圈和一个或多个次级线圈。

3.当主线圈中通过电流时，它会产生一个磁场。

次级线圈中的磁场变化会导致感应电压的产生。

类型互感器可根据其用途和结构分为多种类型。

1.电流互感器：用于测量电流。

它们通常由一个主线圈和一个次级线圈组成。

2.电压互感器：用于测量电压。

它们通常由一个主线圈和一个次级线圈组成。

3.谐振互感器：用于特定频率范围内的测量。

它们使用谐振电路来增强信号。

4.变压器互感器：用于电力系统中的电压和电流测量。

应用领域互感器在许多领域中都有广泛的应用。

1.电力系统：互感器用于测量电流和电压，以监测和控制电力系统的运行。

2.电能计量：互感器用于智能电表和能源管理系统中，以测量消耗的电能。

3.工业自动化：互感器用于工业过程的监测和控制，以确保生产的安全和效率。

4.实验室仪器：互感器用于实验室仪器中的电流和电压测量。

优点和注意事项使用互感器有许多优点，但也需要注意一些事项。

1.优点：–高精度：互感器提供高精度的电流和电压测量。

–安全性：互感器将高电压和高电流转换为低电压和低电流，以确保使用者的安全。

–可靠性：互感器具有稳定和可靠的性能。

2.注意事项：–校准：互感器需要定期校准以保持准确性。

–安装和使用：互感器需要正确安装和使用，以避免错误测量或损坏。

总结互感器是一种重要的电气元件，用于测量电流和电压。

通过互感现象，它们将电信号转换为可测量的输出信号。

互感器在电力系统、电子设备和实验室仪器中发挥着重要作用。

使用互感器可以获得高精度的测量结果，并确保系统的安全和可靠性。

互感器的作用及功能主治1. 互感器的定义和基本原理互感器是一种常见的电气元件，它能将电能转化为磁场能或将磁场能转化为电能。

互感器的工作原理基于电磁感应现象，通过电流在绕组中产生磁场，从而感应出感应电动势。

互感器常用于电力系统、电子设备和自动控制系统中，具有测量、保护和控制等多种功能。

2. 互感器的作用及功能互感器在各个领域中有着不同的作用和功能，下面分别介绍。

2.1 电力系统中的互感器•测量电流：互感器可用于测量高电流。

通过将高电流引入互感器的一侧，输出低电流用于测量和保护设备。

•测量电压：互感器还可用于测量高电压。

通过将高电压引入互感器的一侧，输出低电压用于测量和保护设备。

•调节电压：互感器还可用作电力系统中的调压器，通过控制互感器的绕组变比，实现对电压的调节。

2.2 电子设备中的互感器•数据传输：互感器常用于数据传输中，可以将发送端的信号转化为被动的信号。

•能量转换：互感器还可用于能量转换。

通过输入电能，互感器可以将电能转化为磁场能或输出电能。

•电源过滤：互感器可用于电子设备的电源过滤，对电源中的干扰信号进行滤波和隔离，保证设备的稳定工作。

2.3 自动控制系统中的互感器•位置检测：互感器在自动控制系统中可用于检测物体的位置。

通过检测物体的磁场变化，判断物体的位置。

•运动控制：互感器可用于运动控制系统中的位置和速度反馈。

通过检测运动物体的位置和速度信息，实现运动的精确控制。

•环境监测：互感器还可用于环境监测和控制，如温度、湿度和压力等参数的检测和控制。

3. 互感器主治的应用领域3.1 电力系统互感器在电力系统中起着重要作用，广泛应用于发电厂、变电站和配电系统等领域。

它们可以用于测量、保护和控制电力设备，确保电力系统的安全稳定运行。

3.2 工业自动化在工业自动化控制系统中，互感器用于传感和控制各种过程变量。

例如，通过测量电流和电压，互感器可以实现对电机的保护和控制。

此外，互感器还可用于位置检测、速度测量和环境监测等应用。

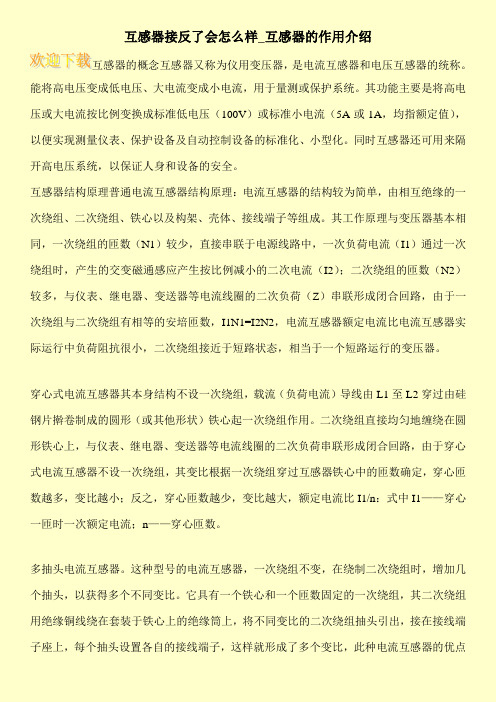

互感器接反了会怎么样_互感器的作用介绍互感器的概念互感器又称为仪用变压器，是电流互感器和电压互感器的统称。

能将高电压变成低电压、大电流变成小电流，用于量测或保护系统。

其功能主要是将高电压或大电流按比例变换成标准低电压（100V）或标准小电流（5A或1A，均指额定值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。

同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。

互感器结构原理普通电流互感器结构原理：电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。

其工作原理与变压器基本相同，一次绕组的匝数（N1）较少，直接串联于电源线路中，一次负荷电流（I1）通过一次绕组时，产生的交变磁通感应产生按比例减小的二次电流（I2）；二次绕组的匝数（N2）较多，与仪表、继电器、变送器等电流线圈的二次负荷（Z）串联形成闭合回路，由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器额定电流比电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器。

穿心式电流互感器其本身结构不设一次绕组，载流（负荷电流）导线由L1至L2穿过由硅钢片擀卷制成的圆形（或其他形状）铁心起一次绕组作用。

二次绕组直接均匀地缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路，由于穿心式电流互感器不设一次绕组，其变比根据一次绕组穿过互感器铁心中的匝数确定，穿心匝数越多，变比越小；反之，穿心匝数越少，变比越大，额定电流比I1/n：式中I1——穿心一匝时一次额定电流；n——穿心匝数。

多抽头电流互感器。

这种型号的电流互感器，一次绕组不变，在绕制二次绕组时，增加几个抽头，以获得多个不同变比。

它具有一个铁心和一个匝数固定的一次绕组，其二次绕组用绝缘铜线绕在套装于铁心上的绝缘筒上，将不同变比的二次绕组抽头引出，接在接线端子座上，每个抽头设置各自的接线端子，这样就形成了多个变比，此种电流互感器的优点。

互感器原理及作用互感器是电磁传感器的一种，它通过变换电流和磁场之间的关系来实现信号的传输和测量。

互感器主要用于电力系统中，用于测量电流和电压的大小和方向，以便进行电能的计量和保护功能。

下面将详细介绍互感器的原理和作用。

互感器的原理：互感器基于法拉第电磁感应定律，即当导线通过互感器的铁芯时，会在铁芯中产生磁场，而磁场的变化又会在导线中产生感应电动势。

根据这一原理，互感器将输电线路的电流通过铁芯的绕组，使其产生磁场，然后再将磁场作用在次级绕组上，从而实现电流的测量和转换。

互感器的构造：互感器一般由铁芯和绕组组成。

铁芯通常由硅钢片叠压而成，目的是减小磁场的损耗，提高磁通的闭合程度。

绕组则是沿着铁芯上均匀分布的，一般分为一次绕组和二次绕组。

一次绕组将互感器连接到主电路中，用来测量电流或电压的信息。

二次绕组则将电流或电压信息转换为可测量的信号输出。

互感器的作用：1.电流和电压测量：互感器主要用于电能计量和电力系统监测中。

通过测量互感器的次级绕组电流或电压，可以准确地了解主电路中的电流和电压大小和方向，从而实现电能的计量和系统的保护和控制。

2.电力传输和分配：互感器的作用之一是实现电能的传输和分配。

电力系统中的互感器可以将高电压传输线路中的电能转换为低电压信号，以适应不同用电设备的需求。

3.电力系统保护：互感器在电力系统中具有重要的保护作用。

通过测量互感器的次级绕组电流和电压，可以判断主电路中是否存在过载、短路等异常情况，从而触发保护装置来切断故障电路，以保护设备和人员的安全。

4.控制和监测：互感器还可以用于电力系统的控制和监测。

通过实时监测互感器次级绕组的电流和电压，可以及时了解电力系统运行的情况，并对其进行控制和调整，以确保系统的稳定运行。

5.电能质量分析：互感器可以用于电能质量分析，即检测电力系统中的谐波、闪变等问题。

通过测量互感器次级绕组的电流和电压，可以分析电能质量问题的原因，并采取相应的措施来改善电力系统的稳定性和可靠性。

导语：互感器是一种将物理量（如电流、电压、力、位置等）转换成另一种物理量的装置。

它们在各种工业和科学应用中都发挥着重要作用。

本文将介绍互感器的基本概念、分类、特点以及常见的应用领域和发展趋势。

一、互感器的基本概念1. 互感器的定义互感器是一种能够将非电学量转化为电学量的装置，或者将电学量转化为非电学量的装置。

它们通常用于测量、控制、监测和保护系统中的各种物理量。

2. 互感器的工作原理互感器的工作原理通常基于某种物理现象，如电磁感应、压电效应、热敏效应等。

通过这些物理现象，互感器可以将输入的物理量转换成对应的电信号，或者将电信号转换成对应的物理量。

3. 互感器的分类根据转换的物理量（电流、电压、力、位置等）和工作原理（电磁式、压电式、热敏式等）的不同，互感器可以分为多种类型，如电流互感器、电压互感器、压力传感器、位移传感器等。

二、互感器的特点1. 灵敏度高互感器通常具有很高的灵敏度，可以准确地转换输入的物理量，并输出对应的电信号。

2. 可靠性强互感器通常采用优质的材料和精密的制造工艺，具有较高的可靠性和稳定性，在长期使用中能够保持准确性。

3. 跨度范围广许多互感器具有较宽的测量范围，能够满足不同应用场景的需求。

4. 多功能性强一些互感器具有多种功能，可以同时测量多种物理量或实现多种控制功能。

5. 体积小、重量轻随着科技的发展，互感器的体积和重量越来越小，便于集成和安装。

1. 工业自动化在工业自动化中，互感器被广泛应用于测量、控制和监测系统中的各种物理量，如温度、压力、液位、流量等。

2. 汽车电子在汽车电子系统中，互感器被用于测量发动机的转速、车速、油压、油温等重要参数，以保证汽车的正常运行。

3. 医疗保健在医疗保健领域，互感器用于监测和测量患者的生理参数，如体温、血压、心率等。

4. 智能家居在智能家居系统中，互感器用于感知环境中的各种物理量，如光照、温度、湿度等，并根据这些信息实现自动化控制。

5. 航空航天在航空航天领域，互感器被广泛应用于飞机、卫星等航空器设备的测量、控制和导航系统中。

互感器介绍及应用互感器是一种电气设备，它能够将电力系统中的电流和电压进行测量和变换。

互感器是一种传感器，可以将高电流或高电压的信号转换为低电压信号，以便进行测量和保护。

互感器在电力系统和工业领域中广泛应用，本文将对互感器的原理、类型以及应用进行介绍。

互感器的原理是基于电磁感应。

它由一个主线圈和一个次级线圈组成，主线圈绕制在一个铁芯上，而次级线圈则通过变比与主线圈相连。

当主线圈中有电流通过时，它会在铁芯中产生磁场，这个磁场会通过铁芯传递到次级线圈中，从而感应出次级线圈中的电压信号。

根据不同的变比，可以设计出一系列的互感器，用以满足不同的测量需求。

根据测量对象的不同，互感器可以分为电流互感器和电压互感器。

电流互感器用于测量高电流，在电力系统中通常用于测量和保护，它能够将高电流转变为与标准电流比值相同的低电流信号。

电压互感器则用于测量高电压，在电力系统中通常用于测量、保护和计量。

电压互感器能够将高电压变换为与标准电压比值相同的低电压信号。

互感器在电力系统中有多种应用。

首先，互感器用于电流和电压的测量和监测。

通过互感器，电力系统可以实时测量和监测电流和电压，以保护系统的安全运行。

其次，互感器用于电力系统的保护。

在发生电力系统故障时，互感器能够及时检测故障电流和电压，从而触发保护设备，切断故障电路，保护系统的正常运行。

另外，互感器还用于电能计量，即通过测量电流和电压来计算电能的消耗。

在电力系统中，互感器提供了准确的电能计量，从而确保用户能够按实际使用量缴纳费用。

除了在电力系统中的应用，互感器还广泛应用于工业自动化领域。

在工业自动化控制中，互感器用于测量电流和电压，以检测和监控电动机、变频器和其他设备的状态和运行情况。

通过互感器提供的电流和电压信号，可以对设备进行准确的控制和保护。

另外，互感器还在变压器制造、电气设备测试和研发等方面得到广泛应用。

总结起来，互感器是一种重要的电气设备，它能够将高电流和高电压转换为低电压信号，用于测量和保护。

互感器的分类及工作原理引言互感器是一种用来测量电流或电压的装置，经常被用于电能的测量和保护设备中。

本文将介绍互感器的分类及工作原理。

一、互感器的分类根据互感器的用途和结构，可以将其分为以下几类：1. 电流互感器（Current Transformer，CT）电流互感器主要用于测量和保护交流电路中的电流。

它通过在互感器内部的一对绕组上感应电流，并将其输出为与输入电流成比例的较小数值。

电流互感器的绕组通常由导线制成，以保证高精度和稳定性。

根据用途和安装位置的不同，电流互感器可以分为室内型和室外型。

2. 电压互感器（Voltage Transformer，VT）电压互感器主要用于测量和保护交流电路中的电压。

它通过在互感器内部的一对绕组上感应电压，并将其输出为与输入电压成比例的较小数值。

与电流互感器类似，电压互感器的绕组也通常由导线制成，以保持高精度和可靠性。

3. 电能互感器（Energy Transformer）电能互感器是一种特殊类型的互感器，用于测量和计量电能。

它不仅能够测量电流和电压，还能计算电能的消耗。

这种互感器在电力系统中被广泛应用，用于计量电力、计费和监控电网的稳定性。

4. 电抗器（Reactance Transformer）电抗器是一种用于控制电流和电压的装置，可用于提供电源补偿和电力调节。

它通过改变输入和输出电压之间的相位差来控制电路的功率因数。

二、互感器的工作原理互感器基于法拉第定律（Faraday's Law of Electromagnetic Induction）工作，即当一个导体中的磁通量发生改变时，会在导体中产生感应电动势。

互感器内部的主要元件是一对绕组，分别称为一次绕组和二次绕组。

一次绕组连接到待测电流或电压的电路，而二次绕组连接到测量设备或保护装置。

对于电流互感器，当待测电流流过一次绕组时，产生的磁场会感应二次绕组上的感应电动势。

根据理想互感器的原理，输入和输出电流成比例，并且二次绕组的电阻和电感较小，从而保证高精度的测量。
