电流互感器和电压互感器ppt课件

A I 1 C N 1 0 c9 o o ( 0 s [ 2 ) ] I 1 N 1 0 si n 2 )(
❖ 因为AC＝OC－OA＝I1N1－I2N2，所以
f
221110% 0101sin (2)10% 0
11
11
110sin (2)10% 0
.
电流互感器参数
si nO B C B 1 0 1si9 1 o n 1 0 ([2 ) ]1 0 1c 1 1 o s 2 )(
示。如：10/5,50/5,100/5,200/5,600/5，3150/5等额定电流，就是在这个电流下，互感器可以长期运行而不会因发热损坏。当负载电流超过额定电流时，叫作过负载。 2．准确度等级（简称准确级）
国产电流互感器的准确度等级有0.2、0.5、1.0、3.0、 0.2S级及0.5S级。如：0.2/10P10等
电式、电子式等电流互感器。
.
电流互感器型号规定
二）电流互感器的型号规定
目前，国标：电流互感器型号编排方法规定如下：
.
电流互感器型号字母含义
产品型号均以汉语拼音字母表示，字母含义及排列顺序见表 4-l所示
.
电流互感器参数
（三）电流互感器的主要参数 1．额定电流变比
额定电流变比是指一次额定电流与二次额定电流之比（有时简称电流比）；额定电流比一般用不约分的分数形式表
.
电流互感器知识（分类）
（－）电流互感器分类
（1）电流互感器按用途可分为两类：一是测量电流、功率和电能用的测量用互感器；二是继电保护和自动控制用的保护控制用互感器。
（2）根据一次绕组匝数可分为单匝式和多匝式
（3）根据安装地点可分为户内式和户外式
（4）根据绝缘方式可分为干式，浇注

电流互感器基础知识

17
RWL
LC
S
式中，γ为导线的导电率，铜线γ=53m/ （Ω·mm2），铝线γ=32m/（Ω·mm2）；S为导线截面（mm2）；Lc为导线的计算长度（m）。设互感器到仪表单向长度为l1，则：
Lc
l1 3l1
Hale Waihona Puke 2l1星形接线两相V形接线一相式接线
18
保护用互感器的准确度选10P级，其复合误差限值为10%。为了正确反映一次侧短路电流的大小，二次电流与一次电流成线性关系，也需要校验二次负荷。
荷；（4）比较实际二次负荷与允许二次负荷。如实际二次负荷小于允许二次负荷，表示
电流互感器的误差不超过10%，如实际二次负荷大于允许二次负荷，则应采取下述措施，使其满足10%误差：
① ①增大连接导线截面或缩短连接导线长度，以减小实际二次负荷； ②选择变比较大的电流互感器，减小一次电流倍数，增大允许二次负荷。
I1N >I30
S2N
一般： I1N =(1.2~1.5)I30
4）. 电流互感器准确度选择及校验
准确度选择的原则：计量用的电流互感器的准确度选0.2～0.5级，测量用的电流互感器的准确度选1.0～3.0级。为了保证准确度误差不超过规定值，互感器二次侧负荷S2 应不大于二次侧额定负荷S2N ，所选准确度才能得到保证。
(3) 变流比与二次额定负荷电流互感器的一次额定电流有多种规格可供用户选择。电流互感器的每个二次绕组都规定了额定负荷，二次绕组回路所带负荷不应超过额定负荷值，否则会影响精确度。
14
电流互感器的选择与校验
1)．电流互感器型号的选择
根据安装地点和工作要求选择电流互感器的型号。 2)．电流互感器额定电压的选择

电流互感器技术

04 电流互感器技术的发展趋势
高精度与数字化发展
总结词
详细描述
随着电力系统对监控和保护要求的不断提高，高精度和数字化已成为电流互感器技术的重要发展趋势。
高精度电流互感器能够更准确地测量电流，减少误差，提高电力系统的稳定性和可靠性。数字化电流互感器则通过数字信号处理技术实现信号的数字化传输和处理，具有抗干扰能力强、动态范围广、测量精度高、响应速度快等优点。
工作原理
基于电磁感应原理，当一次侧电流发生变化时，在二次侧产生感应电动势，从而输出与一次侧电流成比例的二次侧电流。
电流互感器的分类
01
02
03
按用途分类
测量用电流互感器、保护用电流互感器和特殊用途电流互感器（如电子式电流互感器）。
按安装方式分类
母线式电流互感器、套管式电流互感器和组合式电流互感器。
通过增加固定螺栓或采用其他加固措施，确保电流互感器的安装位置牢固稳定。
尽可能将电流互感器安装在远离振动源的位置，以减少外部振动对其产生的影响。
在无法远离振动源的情况下，可以在电流互感器下方或周围安装减震装置，以减小振动对其产生的影响。
THANKS FOR WATCHING
感谢您的观看
阻抗
流互…
积
误差偏大是电流互感器常见的问题之一，可能导致测量结果不准确。
误差偏大的问题通常是由于电流互感器的二次负载阻抗、励磁阻抗、漏抗等参数不合适所引起的。为了解决这个问题，可以采取以下措施
通过调整二次电缆的长度和截面积，以及连接的负载设备的阻抗，使得二次负载阻抗与电流互感器的励磁阻抗相匹配，从而减小误差。
根据实际电流的大小选择合适的电流互感器变比，使得实际电流在电流互感器的线性范围内测量。

电流互感器基础知识介绍PPT课件

特点
电流互感器具有测量精度高、稳定性好、可靠性高、寿命长等特点，是电力系统中的重要设备之一。同时，由于其具有较大的变比，可以满足不同场合的测量和保护需求。
02
电流互感器的结构与组成
一次绕组
一次绕组：也称为初级绕组，是电流互感器输入端，用于将高电压、大电流转换为低电压、小电
流。
一次绕组通常由铜线或多股绝缘线绕制而成，匝数较少，匝数决
绝缘电阻与耐压
总结词
绝缘电阻与耐压是评估电流互感器电气性能的重要参数，它们分别代表了互感器的绝缘性能和耐受电压的能力。
详细描述
绝缘电阻是指在正常工作条件下，互感器一次侧与二次侧之间的电阻值，它是衡量互感器绝缘性能的重要指标。耐压是指在一定时间内，互感器能够承受的最高电压值，它是衡量互感器电气安全性能的重要指标。在选择和使用电流互感器时，应关注其绝缘电阻和耐压参数是否符合相关标准和使用要求。
03
电流互感器的技术参数
额定电流比
总结词
额定电流比是电流互感器的一个重要参数，它表示了互感器一次侧与二次侧的电流值之比。
详细描述
额定电流比通常由制造厂家根据互感器的设计、材料和工艺等因素确定，它决定了互感器在正常工作条件下的输出电流与输入电流的比值。对于电力系统中的互感器，额定电流比通常较大，以适应大电流的测量需求。
铁心：是电流互感器的重要组成部分，通常由硅钢片叠压而成。
铁心的磁性能直接影响互感器的准确度等级和误差特性。
铁心的作用是导磁和导磁回路，提供磁通路径并减小磁阻。
其他组件
01
其他组件包括绝缘材料、支架、外壳等，用于支撑和保护绕组和铁心，并提供电气隔离。
02
此外，还包括一些辅助电路和辅助元件，如补偿电路、稳压电路等，以确保互感器的正常运行和准确测量。

电流互感器培训资料PPT课件

二次绕组
与测量仪表或保护装置相连，提供标准电流信号，通常采用绝缘铜线绕制。
一次绕组
与高压系统直接相连，通常采用绝缘铜线绕制。
绝缘结构
保证一次绕组和二次绕组之间的电气隔离，通常采用油纸绝缘或环氧树脂浇注绝缘。
设计要点与规范
温升与热稳定性
合理设计散热结构和选用耐热材料，确保互感器在长时间运行时的温升和热稳定性满足要求。
故障诊断方法和技术手段
外观检查
检查互感器外观是否完好，有无明显变形、裂纹或放电痕迹。
绝缘电阻测试
采用兆欧表测试互感器绝缘电阻，判断绝缘性能是否良好。
空载电流测量
测量互感器空载电流，判断铁芯是否存在故障。
二次回路检查
检查二次回路接线是否紧固、接触是否良好，排除二次回路故障
。
故障处理措施和预防措施
准确级
根据测量或保护要求选择合适的准确级，如0.2级、0.5级等。
05
04
03
02
01
绝缘性能
根据电力系统绝缘水平选择合适的绝缘材料和结构，确保互感器具有良好的绝缘性能。
负载能力
考虑二次侧负载的大小和性质，确保互感器在带载时仍能保持准确的传变特性。
额定电流与额定电压
根据电力系统参数选择合适的额定电流和额定电压等级。
电流互感器培训资料PPT课件
$number {01}
目录
• 电流互感器基本概念与原理 • 电流互感器结构与设计 • 电流互感器制造工艺与质量控制 • 电流互感器安装、调试与运行维
护 • 电流互感器故障诊断与处理 • 电流互感器行业发展趋势及挑战
01
电流互感器基本概念与原理
定义及作用

互感器基础知识PPT课件

8
（二）正立式电流互感器外形图
• 油浸正立式电流互感器
9
（三）电流互感器分类
1. 按用途分 (1 )测量用电流互感器(或电流互感器的测量绕组)。在正常
工作电流范围内，向测量、计量等装置提供电网的电流信息。 (2)保护用电流互感器(或电流互感器的保护绕组)。在电网故障状态下，向继电保护等装置提供电网故障电流信息。 2.按绝缘介质分 (1)干式电流互感器。由普通绝缘材料经浸漆处理作为绝缘。 (2 )浇注式电流互感器。用环氧树脂或其他树脂混合材料浇注成型的电流互感器。 (3 )油浸式电流互感器。由绝缘纸和绝缘油作为绝缘，一般为户外型。目前我国在各种电压等级均为常用。 (4) 气体绝缘电流互感器。主绝缘由SF6气体构成。
14
（四）电流互感器的端子标志
• 电流互感器的端子标志电流互感器的端子标志如图所示。一次端子起端标为PI，末端标为P2 。串并联端子标为Cl、 C2。
• 例如图(c)中一次绕组分为两组，第一组的起、末端标为Pl、 C2.第二组的起、末端标为C1, P2.当C1端和C2端相连时，一次绕组的两组串联联接；当C1端与P1端相连，C2端与P2 端相连时.一次绕组的两组并联联接，从而可得到一次电流相对关系为1:2的两种电流比。
流比不能改变，只能实现一种电流比变换的互感器。
12
（三）电流互感器分类
(2) 多电流比电流互感器。即一次绕组或二次绕组匝数可改变，电流比可以改变，可实现不同电流比变换。
(3) 多个铁芯电流互感器。这种互感器有多个各自具有铁芯的二次绕组，以满足不同精度的测量和多种不同的继电保护装置的需要。为了满足某些装置的要求，其中某些二次绕组具有多个抽头。 8. 按保护用电流互感器技术性能分

电流互感器知识

电流互感器基本知识
若到了高海拔地区做试验，绝缘水平中的一次工频耐压为103kV，若再乘以一个系数，这样互感器就有可能被打坏。
电流互感器基本知识
2.变比，额定一次电流与二次电流的比值，我们在平时的确认时会遇到很多变比写法，举例介绍如下： a.600/5A，代表一次电流为600A，二次电流为5A，二次有可能为单绕组，也可能为多绕组，若为多绕组时其它的绕组“/5”省略掉了，也有时详细写的，600/5/5/5，二次有3个绕组，全为5A。 b.300-600/1A，300,600/1A，300;600/1A，二次绕组带有抽头，若没有特殊标明则认为所有的二次绕组都要做抽头。 c.300-600/1/600/1A，第一个二次绕组做抽头，第二个二次绕组不抽头，为600/1A。 d.300/1/600/5A，第一个二次绕组变比为300/1A，第二个二次绕组变比为600/5A。
电流互感器基本知识

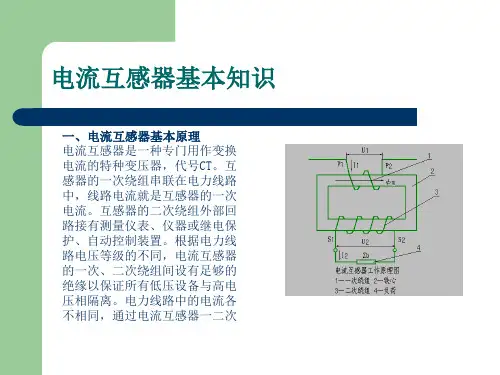

一、电流互感器基本原理电流互感器是一种专门用作变换电流的特种变压器，代号CT。互感器的一次绕组串联在电力线路中，线路电流就是互感器的一次电流。互感器的二次绕组外部回路接有测量仪表、仪器或继电保护、自动控制装置。根据电力线路电压等级的不同，电流互感器的一次、二次绕组间பைடு நூலகம்有足够的绝缘以保证所有低压设备与高电压相隔离。电力线路中的电流各不相同，通过电流互感器一二次
电流互感器基本知识
d.还要格外注意一下，有时这样写：5P20/15VA,Uk>=200V,Rct<=1ohm，在抄写时不要把某一项漏掉了，它为5P20但不是PX级，含义为既要满足5P20 要求还要满足Uk及Rct，不做PX级要求的匝变试验。 4.二次额定负荷，互感器二次所接的负载，标准值有1、2.5、3.75、5、 7.5、10、15、20、25、30、40、50、60、80、100VA。特别说明一点，在带有抽头的情况下，如200-300-400/5A,0.2S,15VA，代表15VA对于每个档位都要满足。又如200-300-400/5A,0.2S,15VA on 400/5A，代表15VA只满足400/5A档，至于200/5A和300/5A档也要满足0.2S级，但负荷可以小于 15VA。 5.短时热稳定电流及动稳定电流，电流互感器在短路时会受到短路电流冲击，因此电流互感器有足够的承受短路电流热作用和机械作用的能力。

电流互感器培训PPT学习课件共39张(2024)

市场需求
随着电力工业的快速发展和智能电网的建设，对电流互感器的需求不断增加。同时，市场对互感器产品的性能和质量要求也越来越高，需要互感器具有更高的准确级、更小的体积和更轻的重量等特点。
02
电流互感器类型与特点
按用途分类及特点
01 测量用电流互感器
主要用于电力系统正常运行时的电流测量，一般具有较高的精度和稳定性。
能源储存与管理
电动汽车充电设施
在电动汽车充电设施中，电流互感器用于监测和控制充电过程中的电流。
电流互感器在能源储存系统中也有应用，用于监测和管理储存的电能。
未来发展趋势预测
智能化发展
随着人工智能和物联网技术的不断发展，电流互感器将实现更高程度的智能化，提高电力系统的
运行效率和安全性。
高精度测量
04
电流互感器检测方法与技巧
外观检查内容及标准
检查互感器外壳是否完整，有无裂纹、变形或破 01 损现象
检查接线端子是否松动、锈蚀，接线是否牢固、 02 正确
检查互感器表面有无油污、灰尘等杂物，保持清 03 洁干燥
性能测试项目与方法
01 测试互感器的变比和极性，确保与铭牌标识相符
02 测试互感器的励磁特性和伏安特性，了解铁芯饱和程度
电流互感器生产制造过程剖
03
析
原材料选择与检验标准
原材料选择
优质硅钢片、电磁线、绝缘材料等，确保产品性能稳定可靠。
检验标准
对原材料进行严格检验，包括外观、尺寸、性能等方面，确保符合生产要求。
加工工艺流程介绍
下料
按照图纸要求，将硅钢片、电磁线等原材料裁剪成所需尺寸。
组装
将绕制好的线圈、绝缘材料等组装在一起，形成完整的电流互感器。

互感器PPT演示课件

I1 I2

I1

KiI2
2019/11/7
大
6
电流互感器正常运行时的注意事项
一次绕组串联在被测电路中，二次设备串联在二次绕组中；
为了确保运行人员在接触测量仪表和继电器时的安全，互感器的二次绕组必须有可靠的保护接地点；
正常运行时，二次侧不允许开路。
2019/11/7
大
7
2019/11/7
按安装方式分：穿墙式、支持式和装入式（也称套管式）
按绝缘方式分：干式、浇注式、油浸式和气体绝缘式
按一次绕组匝数分：单匝式和多匝式
2019/11/7
大
20
电流互感器的结构
2019/11/7
大
21
LB-35
2019/11/7
LB7-252
大
LB-110
22
2019/11/7
大
23
2019/11/7
的低电压和小电流
2019/11/7
大
3
电流互感器
电磁式电流互感器的原理电流互感器的准确度级电流互感器的分类和结构电流互感器的接线方式
2019/11/7
大
4
I1 N1
N2 I2
PA K
2019/11/7
大
5
电流互感器的额定变流比电流互感器一、二次额定电流之比
Ki

IN1 IN2

N2 N1
U1
E1
X

N1
N2
1
2
I2 a
E2 U 20 U 2
x
2019/11/7
大
9
空载（激磁）电流波形

《电流互感器》课件

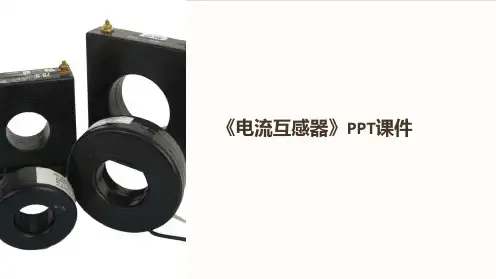

《电流互感器》PPT课件
什么是电流互感器
电流互感器是一种电气设备，通过变压器原理将高电流变成小电流，用于测量、监控和保护电路中的电流。
电流互感器的分类
按用途
分为测量互感器、保护互感器和组合互感器等，根据不同需求选择。
按精度
根据测量要求，可分为高精度互感器和一般精度互感器。
按结构形式
可以是圆形、椭圆形或矩形形状的电感线圈，便于安装与使用。
电流互感器的应用领域
发电厂
用于测量发电机的输出电流，并保护发电机和相关设备。
变电站
用于监测和控制输电线路中的电流，保证电网的安全和稳定运行。
工业生产线
应用于工业自动化控制系统中，对电动机和设备的电流进行检测和控制。
家庭用电
常见于电能表，用于统计家庭总有功电能的消耗。
电流互感器的选型与安装
3
市场前景
互感器市场将持续增长，在能源和工业领域中ቤተ መጻሕፍቲ ባይዱ着广阔的市场潜力。
总结
1 电流互感器的重要性 2 学习重点
3 知识点梳理
电流互感器在电路测量、监控和保护中起着至关重要的作用。
理解电流互感器的定义、作用、原理、分类和应用。
掌握互感器选型、安装、检验和维护的方法和注意事项。
1 选型原则
根据负载电流、精度要求和安装环境等因素，选择合适的互感器。
2 安装位置
互感器应安装在电路中的合适位置，远离干扰源和高温区。
3 安装注意事项
确保电路正常断开，正确接线和绝缘，以及互感器的稳固固定。
电流互感器的检验与维护
1 检验内容
定期检查互感器的连接、表计显示和测量误差等，确保正常工作。

电流互感器工作原理ppt课件

准确度； 4)校验动稳定度和热稳定度。
9
5．2 电流互感器变流比选择
电流互感器一次额定电流I1n和二次额定电流I2n之比，称为电流互感器的额定变流比，Ki＝I1n／I2n≈N2
／N1。式中，N1和N2为电流互感器一次绕组和二次绕组的匝数。
10
ቤተ መጻሕፍቲ ባይዱ
电流互感器一次侧额定电流标准比(如20、30、40、
14
5)为了满足测量仪表、继电保护、断路器失灵判断和故障录波等装置的需要，在发电机、变压器、出线、母线分段断路器、母联断路器、旁路断路器等回路中均设具有2～8个二次绕阻的电流互感器。对于大电流接地系统，一般按三相配置；对于小电流接地系统，依具体要求按二相或三相配置；
15
6)对于保护用电流互感器的装设地点应按尽量消除主保护装置的不保护区来设置。例如：若有两组电流互感器，且位置允许时，应设在断路器两侧，使断路器处于交叉保护范围之中；
学
规
定
。
4
在理想情况下，即忽略线圈的电阻，铁心损耗及漏
磁通可得：
I1N1＝I2N2
有：Il／I2＝N2／N1，即线圈的匝数与电流成反比
5
3 电流互感器的分类
按用途分：保护用（用于机电保护和自动控制装置的电流互感器），测量用（测量电流和电能的电流互感器）
按安装种类分：户内式（一般额定电压不高于35kV），户外式（一般额定电压高于35kV）
7
保护用电流互感器误差准确度等级5P 电流误差＋1%，准确度等级10P 电流误差＋3%，
8
5 、电流互感器的选择
5．1 电流互感器选择与检验的原则 1)电流互感器额定电压不小于装设点线路额定电压； 2)根据一次负荷计算电流Ic选择电流互感器变化； 3)根据二次回路的要求选择电流互感器的准确度并校验

(推荐)电流互感器优秀PPTPPT资料

将一次回路的高电压和大电流变为二次回路标准的小电流（5A或1A),使测量仪表和保护装置标准化、小型化，并使其结构轻巧、价格
便宜和便于屏内安装互感器二次测量仪表电流磁势I2N2在铁芯产生磁通Φ2；
额定容量：ZN2*IN2 因为一次绕组串联于被测电路中，匝数很少，阻抗小，对一次负载电流的影响可忽裂不计；
主题: 电流互感器
►为什么CT二次不允许开路
电流互感器运行时，副边不允许开路。原因如下： 1、电流互感器一次被测电流磁势I1N1在铁芯产生磁通Φ1； 2、电流互感器二次测量仪表电流磁势I2N2在铁芯产生磁通Φ2； 3、电流互感器铁芯合磁通： Φ = Φ1 + Φ2； 4、因为Φ1、Φ2方向相反，大小相等，互相抵消，所以 Φ = 0； 5、若二次开路，即 I2 = 0 ，则：Φ = Φ1，电流互感器铁芯磁通很
测量用微型电流互感器主要要求： 1、绝缘可靠，2、足够高的测量精度，3、当被测线路发生故障出现的大电流时互感器应在适当的量程内饱和（如500%的额定电流）以保护测量仪表。
主题: 电流互感器
► CT极性
电流互感器的极性，用减极性原则注明，一次绕组用L1、L2，二次绕组用K1、K2标明， L1，K1和L2，K2为两对同名端子，当一次电流I1从L1流入时，同时二次电流从K1流出。电气装置在安装接线时，同名端子不可接错，否则会造成功率型测量仪表和继电保护装置运行中的紊乱。
► 特点 1、电流互感器一次被测电流磁势I1N1在铁芯产生磁通Φ1；
1、电流互感器一次被测电流磁势I1N1在铁芯产生磁通Φ1；
2、电流互1感.器一二次次测量电仪表流电流的磁势大I2N小2在铁决芯产定生磁于通Φ一2；次负载电流，与二次电流大小无关。因为一次绕组串联于被测电路中，匝数很电流互感器的极性，用减极性原则注明，一次绕组用L1、L2，二次绕组用K1、K2标明，L1，K1和L2，K2为两对同名端子，当一次电

常用电流互感器介绍完整ppt

户内式：20kV及以下；户外式：多35kV及以上。
❖按安装方式：穿墙式、支持式、装入式。
穿墙式：装在墙壁或金属结构的孔中，可节约穿墙套管；支持式：安装在平面或支柱上；
电流互感器的分类
❖按绝缘：干式、浇注式、油浸式等。
干式：用绝缘胶浸渍，适用于低压户内的电流互感器；浇注式：利用环氧树脂作绝缘，目前仅用于35kV及以下的
例如LQJ-10，表示额定电压为l0kV的绕组式树脂浇注绝缘的电流互感器。
电流互感器的结构
❖单匝式结构
贯穿式：一次绕组为单根铜管或铜杆；
母线式：以母线穿过互感器作
为一次绕组。优点：结构简单、尺寸小、价格低，其内部电动力不大，
热稳定也容易借选择原电路的导体截面来保证。
缺点：一次电流较小时，一次安匝与励磁安匝相差不大，故误差较大，故额定电流在400A以下采用多匝式。
个二次绕组， 0.5 级用于
测量，3级用于保护。
以上两种AT者都是环氧树指或不饱和树脂浇注绝缘，尺寸小、性能好、安全可靠，故广泛应用。
常用电流互感器
❖220kV“U”字型绕组AT
结构：一次绕组呈“U”型，主绝缘全部包在一次绕组上，绝缘共分 10层，层间有电容屏(金属箔)，外屏接地，形成圆筒式电容串结构。
电流互感器的结构
❖多匝式结构
线圈式、“8”字型和“U”字型。 “8”字型：电场不均匀，故只用于35～110kV电压级。
常用电流互感器
❖LMZJ-0.5型AT
利用穿过其铁心的一次电路作为一次绕组（相当于1匝）。
用于500V及以下的配电装置。
常用电流互感器
❖LQJ-10型AT
0.5级和3级两个铁心和两

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电流互感器基础知识介绍
© 2008 Eaton Corporation. All rights reserved.
目录
•
电流互感器的基本概念电流互感器的接线形式电流互感器的负载要求
•
•
•
电流互感器的类型及配置
© 2008 Eaton Corporation. All rights reserved.
。 ' 2
© 2008 Eaton Corporation. All rights reserved.
电流互感器的接线形式
•
电流互感器的接线形式指的是电流互感器与测量仪表或保护继电器之间的连接形式。（ 1 ）三相完全星形接线：可以准确反映三相中每一相的真实电流。该接线方式应用在大电流接地系统中，保护线路的三相短路、两相短路和单相接地短路。
三相完全星形接线
© 2008 Eaton Corporation. All rights reserved.
电流互感器的接线形式
（2）两相两继电器不完全星形接线：可以准确反映两相的真实电流。该接线方式应用在6～10kV中性点不接地的小电流接地系统中，保护线路的三相短路、两相短路。
两相不完全星形接线
© 2008 Eaton Corporation. All rights reserved.
电流互感器的基本概念
•
电流互感器的作用
（1）将一次回路的大电流变为二次回路标准的小电流，使测量仪表和保护装置标准化、小型化，并使其结构轻巧、价格便宜，并便于屏内安装。（2）隔离高压电路。电流互感器一次侧和二次侧没有电的联系，只有磁的联系。使二次设备与高电压部分隔离，且电流互感器二次侧均接地，从而保证了设备和人身的安全。
© 2008 Eaton Corporation. All rights reserved.
电流互感器的接线形式
（ 4 ）单相接线在三相负荷平衡时，可以用单相电流反映三相电流值，主要用于测量电路。
单相接线
© 2008 Eaton Corporation. All rights reserved.
电流互感器的基本概念
•
什么是电流互感器？
电流互感器是一种专门用于将大电流变换成标准小电流（5A）的变换设备，它被广泛应用于供电系统中向测量仪表和继电器的电流线圈供电。
• •
•
在正常条件使用时，二次电流与一次电流大小成正比。在连接方向正确时，二次电流对一次电流的相位差接近于零。一次与二次之间按相应的绝缘水平进行绝缘，以保证所有低压设备与高电压相隔离。电流互感器一次绕组连接在电力系统中，二次绕组连接测量仪器或继电保护、自动控制装置。通常二次绕组的一端接地。
© 2008 Eaton Corporation. All rights reserved.
电流互感器的基本概念
•
电流互感器的特点
（ 1）一次绕组串联在电路中，并且匝数很少；故一次绕组中的电流完全取决于被测电路的负荷电流，而与二次电流大小无关；
（2）电流互感器二次绕组所接仪表的电流线圈阻抗很小，所以正常情况下，电流互感器在近于短路的状态下运行。
电流互感器的接线形式
（5）两相三完全星形接线：
流入第三个继电器的电 . . . . 流是 Ij Iu Iw Iv 该接线方式应用在大电流接地系统中，保护线路的三相短路、两相短路。两相三完全星形接线
© 2008 Eaton Corporation. All rights reserved.
电流互感器的接线形式
•
电流互感器在接线中应注意以下内容：（1）电流互感器的二次侧在使用时绝对不可开路。使用过程中拆卸仪表或继电器时，应事先将二次侧短路。安装时，接线应可靠，不允许二次侧安装熔丝；（2）二次侧必须有一端接地。防止一、二次侧绝缘损坏，高压窜入二次侧，危及人身和设备安全；（3）接线时要注意极性。电流互感器一、二次侧的极性端子，都用字母表明极性。（4）一次侧串接在线路中，二次侧的继电器或测量仪表串接。
© 2008 Eaton Corporation. All rights reserved.
电流互感器的接线形式
（ 3 ）两相接差动式接线：反映两相差电流。该接线特点是 U 、 W 相电流互感器接成电流差式，通过继电器的电流是 U 、 W 相电流互感器二次侧电流差。该接线方式应用在 6 ～ 10kV中性点不接地的小电流接地系统中，保护线路的三相短路、两相短路、小容量电动机保护、小两相接差动式接线容量变压器保护。
© 2008 Eaton Corporation. All rights reserved.
电流互感器的接线形式
•
高压电流互感器多制成两个铁芯和两个副绕组的型式，分别接测量仪表和继电器，满足测量仪表和继电保护的不同要求。电流互感器供测量用的铁芯在一次侧短路时应该容易饱和，以限制二次侧电流增长的倍数；供继电保护用的铁芯，在一次侧短路时不应饱和，使二次侧的电流与一次侧的电流成正比例增加。
© 2008 Eaton Corporation. All rights reserved.
电流互感器的基本概念
•
电流互感器的工作原理
电力系统中广泛采用的是电磁式电流互感器，它的工作原理和变压器相似，都是运用电磁感应的原理进行工作的。根据磁动势平衡的原理，铁心的一次与二次的激磁按匝相同，通过匝数比实现电流的变换。电流互感器一、二次电流之比称为电流互感器的额定互感比。 IN1 Ki IN2 I N 1 ——一次线圈的额定电流，A 式中 I N 2 ——二次线圈的额定电流，5A
ห้องสมุดไป่ตู้
© 2008 Eaton Corporation. All rights reserved.
电流互感器的基本概念
•
电流互感器的误差
•
电流误差 f i ：二次电流的测量值乘以额定互感比后与实际一次电流之差，以百分数表示即
K I iI 2 1 fi 100 % I 1
•
I 与一相位误差 i ：旋转180°的二次电流相量。。。 ' 次电流相量 I 1之间的夹角，并规定 I 2 超前于 I 1 时， i 相位差为正值；反之为负值。
