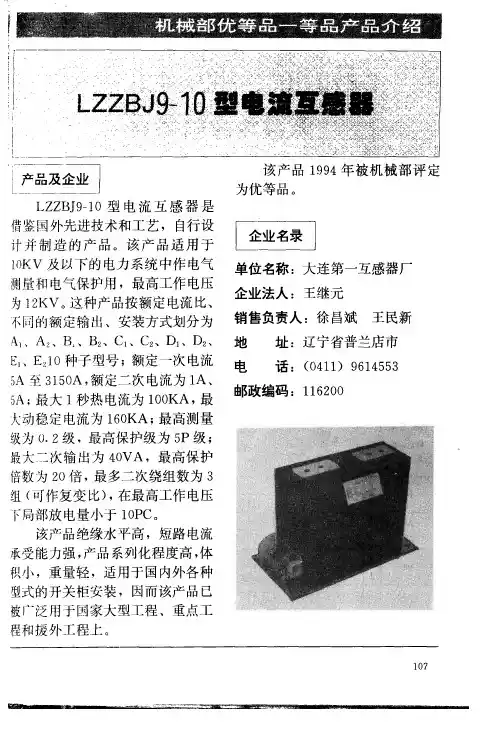

LZZBJ9-10A电流互感器说明书

LZZBJ9-10,LZZBJ9-10A,LZZBJ9-10B,LZZBJ9-10C电流互感器是户内环氧树脂浇注支柱式全工况型产品，在额定频率50Hz、额定电压10kV及以下的电力系统作电流、电能计量或继电保护使用,适用于中置式开关柜及其它型式的开关柜，本型号的产品还可根据用户要求生产二、三绕组复变比结构。

二、FUJIDQ电流互感器结构及特点
LZZBJ9-10(A,B,C)型电流互感器由于采用了环氧树脂全封闭浇注所以产品耐潮湿、耐污秽、尺寸小、重量轻，适合于任何位置、任意方向安装。

三、产品技术参数
1、LZZBJ9-10额定绝缘水平：12/42/75kV ；
2、负荷的功率因数：COSφ=0.8（滞后）；
3、额定二次电流：5A或1A;
4、表面爬电距离：满足II级污秽等级要求；
5 、产品标准：GB1208-2006《电流互感器》。

6 、保安系数：FS≤10;
7、其它技术参数见表

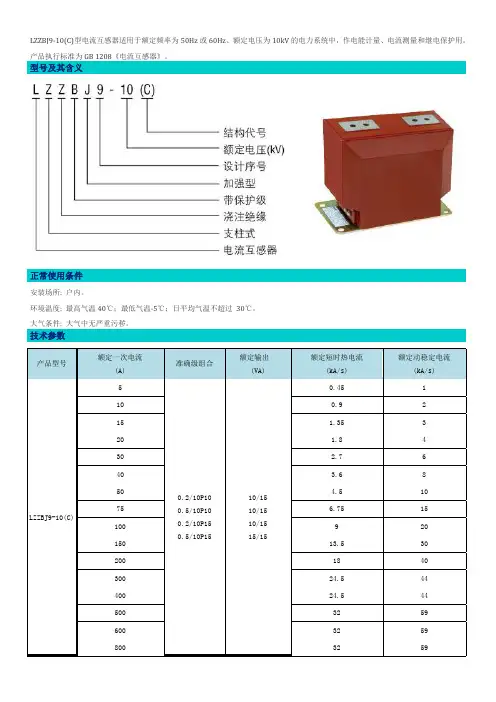

四、LZZBJ9-10(A,B,C)型电流互感器技术参数
LZZBJ9-10变比(A)准确级组合容量输出(VA)短时热电流(KA/S)额定动稳定电流(KA/S)
订货时请提供以下参数：FUJIDQ产品型号。

额定电流比A。

额定电压比kV。

准确级组合及额定输出VA。

LZZBJ9-10户内型全封闭电流互感器一、特点LZZBJ9-10型电流互感器为环氧树脂缘、户内型、全封闭、支柱式结构的电流互感器，适用于额定电压10KV、额定频率50Hz的交流电力系统中作电流、电能测量及继电保护用。

二、使用条件产品性能符合IEC标准和GB1208-2006《电流互感器》。

1．额定绝缘水平: 12/42/75kV2．负荷功率因数: cosφ=0.83．额定频率: 50Hz4．额定二次电流 : 5A或1A5．局部放电水平: 符合GB5583-85标准，其局部放电不大于50PC三、安装须知1. 在安装时二次绕组不能开路，当一次通过电流时，二次绕组磁通增大，会产生很高的电压，破坏绝缘和对设备人身造成危险。

2. 把母排接在电流互感器的一次接线铜板上，二次电流从1S1 1S2或是2S1 2S2输出。

3. 安装地板上有四个安装孔直接固定在铁板上，把地线直接从安装地底上引出。

四、技术参数表额定电流（A）准确级组合额定二次输出（V A）短时热电流（KA）动稳定电流（KA）10 0.2/10P15 10/15 1.5 3.815 0.5/10P150.2/10P100.5/10P100.5S/5P100.2S/5P100.2S/10P200.5/0.2S/10P100.2S/10P10/10P105P20/5P20 15/1515/202 520 3 7.530 5 12.540 6.3 1550 8.1 2075 16.2 40.5100 21.6 54 150-300 36 80 400-600 45 112.5 1000-1500/5 80 160 2000-2500/5 100 160 3000/5 100 180五、外形尺寸图LZW-10户外型全封闭电流互感器一、特点LZW-10型电流互感器为环氧树脂缘、户外型、全封闭、支柱式结构的电流互感器，适用于额定电压10KV、额定频率50Hz的交流电力系统中作电流、电能测量及继电保护用。

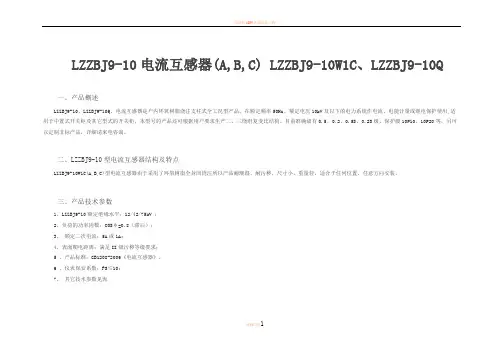

LZZBJ9-10电流互感器(A,B,C) LZZBJ9-10W1C、LZZBJ9-10Q一、产品概述LZZBJ9-10、LZZBJ9-10Q、电流互感器是户内环氧树脂浇注支柱式全工况型产品，在额定频率50Hz、额定电压10kV及以下的电力系统作电流、电能计量或继电保护使用,适用于中置式开关柜及其它型式的开关柜，本型号的产品还可根据用户要求生产二、三绕组复变比结构。

目前准确级有0.5、0.2、0.5S、0.2S级，保护级10P10、10P20等，另可以定制非标产品，详细请来电咨询。

二、LZZBJ9-10型电流互感器结构及特点LZZBJ9-10W1C(A,B,C)型电流互感器由于采用了环氧树脂全封闭浇注所以产品耐潮湿、耐污秽、尺寸小、重量轻，适合于任何位置、任意方向安装。

三、产品技术参数1、LZZBJ9-10额定绝缘水平：12/42/75kV ；2、负荷的功率因数：COSφ=0.8（滞后）；3、额定二次电流：5A或1A;4、表面爬电距离：满足II级污秽等级要求；5 、产品标准：GB1208-2006《电流互感器》。

6 、仪表保安系数：FS≤10;7、其它技术参数见表四、产品选型参数表五、LZZBJ9-10(A,B,C)型电流互感器技术参数产品名称：LZZBJ9-10电流互感器型号：LZZBJ9-10声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。

本页LZZBJ9-10电流互感器的信息仅供参考，如有改动不另行通知。

订购前请来电咨询，我们有专业人士为您选型。

另外可根据客户需求，订制非标产品。

本文地址：/LZZBJ9-10-209.html。

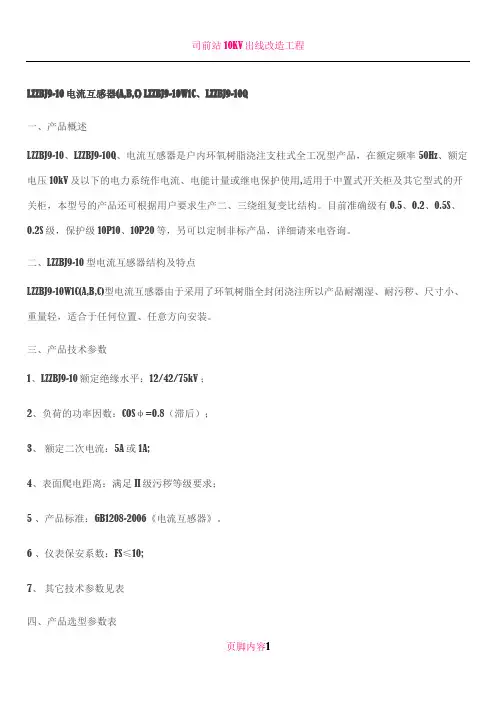

LZZBJ9-10电流互感器(A,B,C) LZZBJ9-10W1C、LZZBJ9-10Q一、产品概述LZZBJ9-10、LZZBJ9-10Q、电流互感器是户内环氧树脂浇注支柱式全工况型产品，在额定频率50Hz、额定电压10kV及以下的电力系统作电流、电能计量或继电保护使用,适用于中置式开关柜及其它型式的开关柜，本型号的产品还可根据用户要求生产二、三绕组复变比结构。

目前准确级有0.5、0.2、0.5S、0.2S级，保护级10P10、10P20等，另可以定制非标产品，详细请来电咨询。

二、LZZBJ9-10型电流互感器结构及特点LZZBJ9-10W1C(A,B,C)型电流互感器由于采用了环氧树脂全封闭浇注所以产品耐潮湿、耐污秽、尺寸小、重量轻，适合于任何位置、任意方向安装。

三、产品技术参数1、LZZBJ9-10额定绝缘水平：12/42/75kV ；2、负荷的功率因数：COSφ=0.8（滞后）；3、额定二次电流：5A或1A;4、表面爬电距离：满足II级污秽等级要求；5 、产品标准：GB1208-2006《电流互感器》。

6 、仪表保安系数：FS≤10;7、其它技术参数见表四、产品选型参数表五、LZZBJ9-10(A,B,C)型电流互感器技术参数产品名称：LZZBJ9-10电流互感器型号：LZZBJ9-10声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。

本页LZZBJ9-10电流互感器的信息仅供参考，如有改动不另行通知。

订购前请来电咨询，我们有专业人士为您选型。

另外可根据客户需求，订制非标产品。

本文地址：/LZZBJ9-10-209.html。

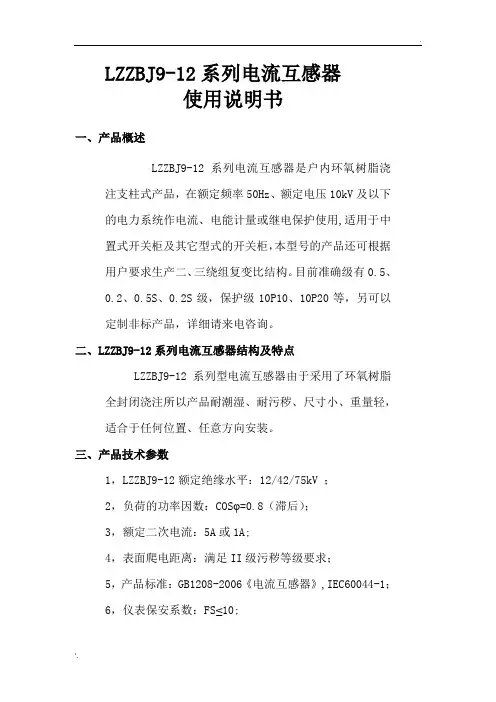

LZZBJ9-12系列电流互感器使用说明书一、产品概述LZZBJ9-12系列电流互感器是户内环氧树脂浇注支柱式产品，在额定频率50Hz、额定电压10kV及以下的电力系统作电流、电能计量或继电保护使用,适用于中置式开关柜及其它型式的开关柜，本型号的产品还可根据用户要求生产二、三绕组复变比结构。

目前准确级有0.5、0.2、0.5S、0.2S级，保护级10P10、10P20等，另可以定制非标产品，详细请来电咨询。

二、LZZBJ9-12系列电流互感器结构及特点LZZBJ9-12系列型电流互感器由于采用了环氧树脂全封闭浇注所以产品耐潮湿、耐污秽、尺寸小、重量轻，适合于任何位置、任意方向安装。

三、产品技术参数1，LZZBJ9-12额定绝缘水平：12/42/75kV ；2，负荷的功率因数：COSφ=0.8（滞后）；3，额定二次电流：5A或1A;4，表面爬电距离：满足II级污秽等级要求；5，产品标准：GB1208-2006《电流互感器》,IEC60044-1；6，仪表保安系数：FS≤10;7，局部放电水平符合GB1208《电流互感器》标准； 8，其它技术参数见表； 四、产品选型参数表五，型号含义Ｌ Ｚ Ｚ Ｂ Ｊ ９－１2 ☐ 结构代号 （A,B,C,A1G 等)最高电压等级kV 设计序号 加强型 带保护级 浇注绝缘 支柱式 电流互感器六，外形及安装尺寸LZZBJ9-12A（A1)型互感器LZZBJ9-12C(C1)型互感器七,使用及维护1,安装使用前应检查产品绝缘及接地螺栓接地是否良好。

2，产品的任何一个二次绕组均不允许开路，所连接的仪器仪表的回路中要经常检查连接点是否有松脱现象，否则将在二次回路中感应高电压危及人身及设备安全，如果有某个二次绕组不用则应将其两个出线端子短路。

3，产品应经常保存清洁，定期将产品从线路上隔离，拭去其上的灰尘及杂物，如发现环氧树脂浇注体上有裂缝时应着手进行绝缘试验，并彻底检查产品内部有无发生故障，妥善处理。

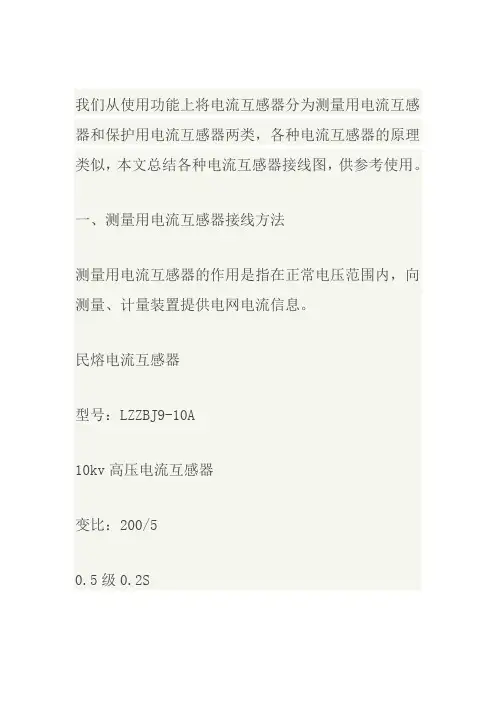

我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类，各种电流互感器的原理类似，本文总结各种电流互感器接线图，供参考使用。

一、测量用电流互感器接线方法测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。

民熔电流互感器型号：LZZBJ9-10A10kv高压电流互感器变比：200/50.5级0.2S1.普通电流互感器接线图电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。

电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。

注：某些电流互感器一次标称，L1、L2，二次则标称K1、K2。

2.穿心式电流互感器接线图穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。

二、电流互感器接线图电流互感器接线总体分为四个接线方式：1.单台电流互感器接线图只能反映单相电流的情况，适用于需要测量一相电流的情况。

单台电流互感器接线图2.三相完全星形接线和三角形接线形式电流互感器接线图三相电流互感器能够及时准确了解三相负荷的变化情况。

三相完全星形电流互感器接线图三相完全角形电流互感器接线图3.两相不完全星形接线形式电流互感器接线图在实际工作中用得最多，但仅限于三相三线制系统。

它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。

两相不完全星形接线形式电流互感器接线图4.两相差电流接线形式电流互感器接线图也仅用于三相三线制电路中，这种接线的优点是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路故障，以及用最少的继电器完成三相过电流保护，节省投资。

两相差电流接线形式电流互感器接线图5.其它接线方式5.1 原边串联、副边串联电流互感器原边串联、副边串联接线图如下所示，串联后效果：互感器变比不变，二次额定负荷增大一倍。

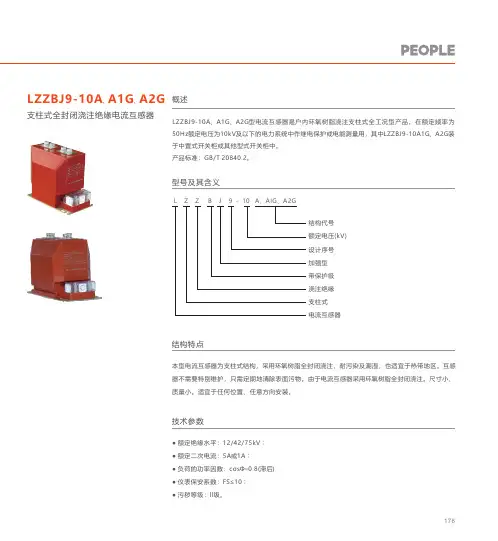

178概述型号及其含义结构代号额定电压(kV)设计序号加强型带保护级浇注绝缘支柱式电流互感器LZZBJ9-10A、A1G、A2G支柱式全封闭浇注绝缘电流互感器结构特点● 额定绝缘水平：12/42/75kV：● 额定二次电流：5A或1A：● 负荷的功率因数：cosΦ=0.8(滞后)● 仪表保安系数：FS≤10；● 污秽等级：ll级。

技术参数L Z Z B J 9 - 10 A、AIG、A2GLZZBJ9-10A、A1G、A2G型电流互感器是户内环氧树脂浇注支柱式全工况型产品。

在额定频率为50Hz额定电压为10kV及以下的电力系统中作继电保护或电能测量用，其中LZZBJ9-10A1G、A2G装于中置式开关柜或其他型式开关柜中。

产品标准：GB/T 20840.2。

本型电流互感器为支柱式结构，采用环氧树脂全封闭浇注，耐污染及潮湿，也适宜于热带地区。

互感器不需要特别维护，只需定期地清除表面污物。

由于电流互感器采用环氧树脂全封闭浇注。

尺寸小、质量小。

适宜于任何位置、任意方向安装。

LZZBJ9-10A 型电流互感器技术参数LZZBJ9-10A 、A1G 、A2G支柱式全封闭浇注绝缘电流互感器高压电器179180LZZBJ9-10A2G 型电流互感器技术参数注：如果用户要求的参数超出上表范围，请与我公司协商后确定。

LZZBJ9-10A 、A1G 、A2G支柱式全封闭浇注绝缘电流互感器外形及安装示意图LZZBJ9-10A 、A1G 、A2G支柱式全封闭浇注绝缘电流互感器高压电器181LZZBJ9-10A800-2000/5800-2000/5改小型182LZZBJ9-10A 、A1G 、A2G支柱式全封闭浇注绝缘电流互感器LZZBJ9-A2G800-2000/53000-5000/5。

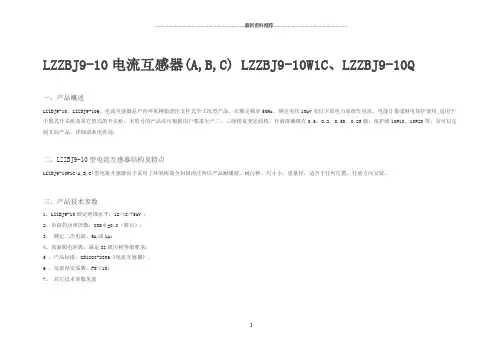

LZZBJ9-10电流互感器(A,B,C) LZZBJ9-10W1C、LZZBJ9-10Q一、产品概述LZZBJ9-10、LZZBJ9-10Q、电流互感器是户内环氧树脂浇注支柱式全工况型产品，在额定频率50Hz、额定电压10kV及以下的电力系统作电流、电能计量或继电保护使用,适用于中置式开关柜及其它型式的开关柜，本型号的产品还可根据用户要求生产二、三绕组复变比结构。

目前准确级有0.5、0.2、0.5S、0.2S级，保护级10P10、10P20等，另可以定制非标产品，详细请来电咨询。

二、LZZBJ9-10型电流互感器结构及特点LZZBJ9-10W1C(A,B,C)型电流互感器由于采用了环氧树脂全封闭浇注所以产品耐潮湿、耐污秽、尺寸小、重量轻，适合于任何位置、任意方向安装。

三、产品技术参数1、LZZBJ9-10额定绝缘水平：12/42/75kV ；2、负荷的功率因数：COSφ=0.8（滞后）；3、额定二次电流：5A或1A;4、表面爬电距离：满足II级污秽等级要求；5 、产品标准：GB1208-2006《电流互感器》。

6 、仪表保安系数：FS≤10;7、其它技术参数见表四、产品选型参数表五、LZZBJ9-10(A,B,C)型电流互感器技术参数产品名称：LZZBJ9-10电流互感器型号：LZZBJ9-10声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。

本页LZZBJ9-10电流互感器的信息仅供参考，如有改动不另行通知。

订购前请来电咨询，我们有专业人士为您选型。

另外可根据客户需求，订制非标产品。

本文地址：/LZZBJ9-10-209.html。

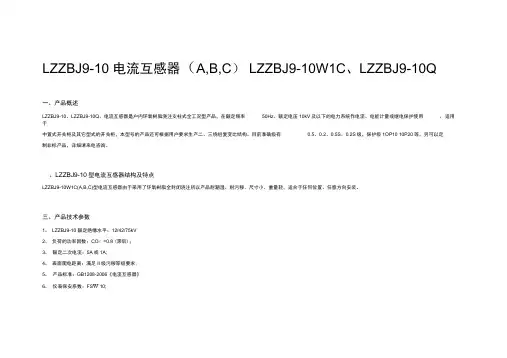

LZZBJ9-10 电流互感器（A,B,C） LZZBJ9-10W1C、LZZBJ9-10Q一、产品概述LZZBJ9-10、LZZBJ9-10Q、电流互感器是户内环氧树脂浇注支柱式全工况型产品，在额定频率50Hz、额定电压10kV及以下的电力系统作电流、电能计量或继电保护使用，适用于中置式开关柜及其它型式的开关柜，本型号的产品还可根据用户要求生产二、三绕组复变比结构。

目前准确级有0.5、0.2、0.5S、0.2S级，保护级1OP10 10P20等，另可以定制非标产品，详细请来电咨询。

、LZZBJ9-10型电流互感器结构及特点LZZBJ9-10W1C(A,B,C)型电流互感器由于采用了环氧树脂全封闭浇注所以产品耐潮湿、耐污秽、尺寸小、重量轻，适合于任何位置、任意方向安装。

三、产品技术参数1、LZZBJ9-10 额定绝缘水平：12/42/75kV2、负荷的功率因数：CO/ =0.8 (滞后)；3、额定二次电流：5A或1A;4、表面爬电距离：满足II级污秽等级要求;5、产品标准：GB1208-2006《电流互感器》6、仪表保安系数：FS W 10;7、其它技术参数见表四、产品选型参数表五、LZZBJ9-10(A,B,C)型电流互感器技术参数LZZBJa-10型电潦互感器LZZBJs-10 type current transformer •技术参数 Technical date拄：用卢加有需携豪求可与我益简协商・定.动热・定可按用户豪球。

N«te ： Afly ipeeial raquJr^rri^nto ean ba n«golist4d wMh ua f Ih^rmAl and h«ai b«th »t«bl6.g ean evst«Hl24d 艸u* r*qulf»fnant. 外影貶安裝尺寸 O veralt dtmension drawing•St 号含义 Typo description产鬲辱号Typest 碇电潦比Ratedtrdn^forfihdllortr«tio(A)5/5 10/5 isra 20/5 LZZSJ9*1OR L22BJ^lt)C30^5 40/5 SO/6 75/5 100^5 150-200/5 30<*'600/5 800-2500/5一》热龍耀电滬 1 s tfiermaF curran t (kA)胡槽定电龍Rated dyna micajrrent(kA) 0用1.9 15 3,8 2,3 5.G 3 rs 4,5 11.2 e 15 7.5 16.0 trs 29 15 37.5 也556+545112.963157,5C u rr&nt Iran Bfo rm€ r10160.2S/10P150,2fWP15 0.S/WP15 0,2Srt),310P15 O.M.5/1DP15Accuracy曲醴gomtjltiatioin准甫第及離宦输出(VA?tBsand rated output _盘i *产品名称：LZZBJ9-10电流互感器型LZZBJ9-10声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。

LZZBJ9-12系列电流互感器使用说明书一、产品概述LZZBJ9-12系列电流互感器是户内环氧树脂浇注支柱式产品，在额定频率50Hz、额定电压10kV及以下的电力系统作电流、电能计量或继电保护使用,适用于中置式开关柜及其它型式的开关柜，本型号的产品还可根据用户要求生产二、三绕组复变比结构。

目前准确级有0.5、0.2、0.5S、0.2S级，保护级10P10、10P20等，另可以定制非标产品，详细请来电咨询。

二、LZZBJ9-12系列电流互感器结构及特点LZZBJ9-12系列型电流互感器由于采用了环氧树脂全封闭浇注所以产品耐潮湿、耐污秽、尺寸小、重量轻，适合于任何位置、任意方向安装。

三、产品技术参数1，LZZBJ9-12额定绝缘水平：12/42/75kV ；2，负荷的功率因数：COSφ=0.8（滞后）；3，额定二次电流：5A或1A;4，表面爬电距离：满足II级污秽等级要求；5，产品标准：GB1208-2006《电流互感器》,IEC60044-1；6，仪表保安系数：FS≤10;7，局部放电水平符合GB1208《电流互感器》标准； 8，其它技术参数见表； 四、产品选型参数表五，型号含义Ｌ Ｚ Ｚ Ｂ Ｊ ９－１2 ☐ 结构代号 （A,B,C,A1G 等)最高电压等级kV 设计序号 加强型 带保护级 浇注绝缘 支柱式 电流互感器六，外形及安装尺寸LZZBJ9-12A（A1)型互感器LZZBJ9-12C(C1)型互感器七,使用及维护1,安装使用前应检查产品绝缘及接地螺栓接地是否良好。

2，产品的任何一个二次绕组均不允许开路，所连接的仪器仪表的回路中要经常检查连接点是否有松脱现象，否则将在二次回路中感应高电压危及人身及设备安全，如果有某个二次绕组不用则应将其两个出线端子短路。

3，产品应经常保存清洁，定期将产品从线路上隔离，拭去其上的灰尘及杂物，如发现环氧树脂浇注体上有裂缝时应着手进行绝缘试验，并彻底检查产品内部有无发生故障，妥善处理。
