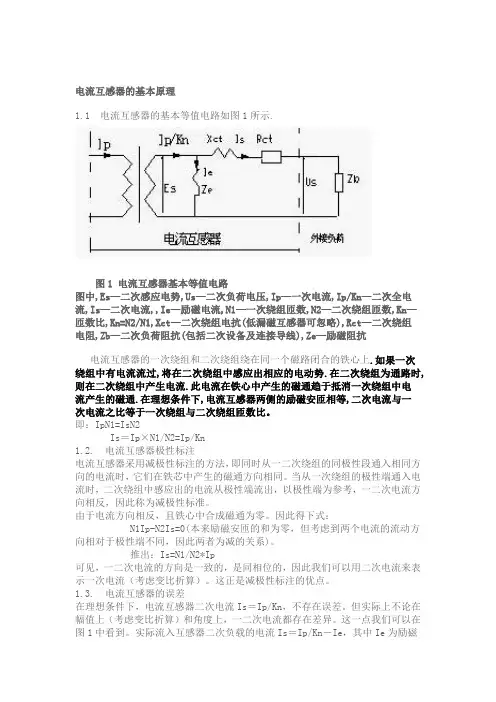

电流互感器的基本原理1.1 电流互感器的基本等值电路如图1所示.图1 电流互感器基本等值电路图中,Es—二次感应电势,Us—二次负荷电压,Ip—一次电流,Ip/Kn—二次全电流,Is—二次电流,,Ie—励磁电流,N1—一次绕组匝数,N2—二次绕组匝数,Kn—匝数比,Kn=N2/N1,Xct—二次绕组电抗(低漏磁互感器可忽略),Rct—二次绕组电阻,Zb—二次负荷阻抗(包括二次设备及连接导线),Ze—励磁阻抗电流互感器的一次绕组和二次绕组绕在同一个磁路闭合的铁心上.如果一次绕组中有电流流过,将在二次绕组中感应出相应的电动势.在二次绕组为通路时,则在二次绕组中产生电流.此电流在铁心中产生的磁通趋于抵消一次绕组中电流产生的磁通.在理想条件下,电流互感器两侧的励磁安匝相等,二次电流与一次电流之比等于一次绕组与二次绕组匝数比。
即：IpN1=IsN2Is＝Ip×N1/N2=Ip/Kn1.2. 电流互感器极性标注电流互感器采用减极性标注的方法，即同时从一二次绕组的同极性段通入相同方向的电流时，它们在铁芯中产生的磁通方向相同。
当从一次绕组的极性端通入电流时，二次绕组中感应出的电流从极性端流出，以极性端为参考，一二次电流方向相反，因此称为减极性标准。
由于电流方向相反，且铁心中合成磁通为零。
因此得下式：N1Ip-N2Is=0(本来励磁安匝的和为零，但考虑到两个电流的流动方向相对于极性端不同，因此两者为减的关系)。
推出：Is=N1/N2*Ip可见，一二次电流的方向是一致的，是同相位的，因此我们可以用二次电流来表示一次电流（考虑变比折算）。
这正是减极性标注的优点。
1.3. 电流互感器的误差在理想条件下，电流互感器二次电流Is＝Ip/Kn，不存在误差。
但实际上不论在幅值上（考虑变比折算）和角度上，一二次电流都存在差异。
这一点我们可以在图1中看到。
实际流入互感器二次负载的电流Is＝Ip/Kn－Ie，其中Ie为励磁电流，即建立磁场所需的工作电流。
