消防智能数字巡检装置性能说明

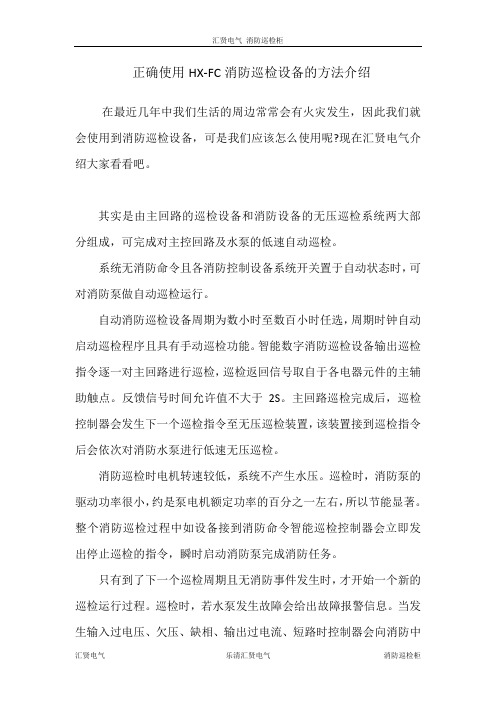

正确使用HX-FC消防巡检设备的方法介绍在最近几年中我们生活的周边常常会有火灾发生，因此我们就会使用到消防巡检设备，可是我们应该怎么使用呢?现在汇贤电气介绍大家看看吧。

其实是由主回路的巡检设备和消防设备的无压巡检系统两大部分组成，可完成对主控回路及水泵的低速自动巡检。

系统无消防命令且各消防控制设备系统开关置于自动状态时，可对消防泵做自动巡检运行。

自动消防巡检设备周期为数小时至数百小时任选，周期时钟自动启动巡检程序且具有手动巡检功能。

智能数字消防巡检设备输出巡检指令逐一对主回路进行巡检，巡检返回信号取自于各电器元件的主辅助触点。

反馈信号时间允许值不大于2S。

主回路巡检完成后，巡检控制器会发生下一个巡检指令至无压巡检装置，该装置接到巡检指令后会依次对消防水泵进行低速无压巡检。

消防巡检时电机转速较低，系统不产生水压。

巡检时，消防泵的驱动功率很小，约是泵电机额定功率的百分之一左右，所以节能显著。

整个消防巡检过程中如设备接到消防命令智能巡检控制器会立即发出停止巡检的指令，瞬时启动消防泵完成消防任务。

只有到了下一个巡检周期且无消防事件发生时，才开始一个新的巡检运行过程。

巡检时，若水泵发生故障会给出故障报警信息。

当发生输入过电压、欠压、缺相、输出过电流、短路时控制器会向消防中心发出报警信息。

这种自动消防巡检的结果可确保消防水泵不会产生锈蚀、锈死现象，使消防给水设备“养兵千日，用兵一时”成为现实。

本设备还具有主备泵自动互换，当主泵故障后，备用泵自动投入。

主备电源自动互投，当主电源故障后，备用电源会自动投入等功能。

数字智能消防巡检控制设备会对上述所有功能提供数据远传、图像监控、故障报警、信息打印等功能。

我们相信大家看到以上的介绍以后对于消防巡检设备有了更多的了解啦!如果大家还想了解什么其他的知识可以进入我们的网站咨询。

关键词：消防巡检消防巡检柜巡检柜。

智能巡检仪使用说明书江苏中科仪表有限公司智能巡检仪目一、智能巡检仪表性能特点 (2)二、技术指标 (2)三、仪表参数设置 (5)四、仪表接线方法 (13)概述本系列智能数字巡检仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。

本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。

本系列智能数字巡检仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。

智能数字显示仪表以双排四位LED显示测量值（PV）和通道值（CH），以双色发光管进行各个通道测量值报警显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、多种报警方式，可选配继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。

一、智能巡检仪性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线菜单修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。

5、数字化校准技术，无电位器等可调部件。

6、热电偶冷端温度及热电阻引线电阻自动补偿。

7、可分别设置每一通道的测量量程及上下限报警值。

8、具有快速巡检和定点监视功能，巡检时间可设。

9、通过来自输入、输出及电源端的电磁兼容（EMC）测试。

二、技术指标：1、显示方式：双排四位LED显示测量值（PV）和通道号（CH）。

2、显示范围：-1999～9999。

3、测量准确度：±0.2%FS±1字或0.5%FS±1字；±0.1%FS±1字（需特殊订制）。

关于某某县就业和社会保障综合服务中心、司法局、森林公安局等三个单位办公及业务用房灾后恢复重建项目消防智能检测的情况说明
某某县城北新区建设指挥部：
由我公司承建的某某县就业和社会保障综合服务中心、司法局、森林公安局等三个单位办公及业务用房灾后恢复重建项目建设工程，于2012年1月15日经各相关单位进行竣工验收，验收单位均同意验收，验收结论符合设计及规范要求。

另外消防验收还需某某县消防大队前来进行验收，根据某某县消防大队要求，有智能设计的消防工程需要对消防工程进行智能检测，我司于2012年9月5日经四川法斯特消防安全性能评估有限公司（四川某某消防安全性能评估有限公司由某某县消防大队推荐）到现场检查，在检查过程中室内消防管网需供水需保压进行检查，因室外管网无水源无水压供给室内消防管网，所以消防智能现场检测无法进行而停止。

在检查过程中我方向贵方请示供水保压，但贵方没法正常供水保压。

根据2013年4月中旬贵方召集城北新区所有监理公司（主楼除外）、所有施工单位（主楼除外）召开会议精神，消防验收在2013年4月底验收完毕，但由于到现在仍无室外供水供压至室内消防管网，所以智能消防检测仍然停止无法进行。

为了工程消防验收，请贵方按设计及规范要求给室内消防管网供水供压。

特此说明，请贵方正常供给室内水源水压为感！
施工单位：江油市某某建筑工程有限公司
二〇一三年十月一日。

GYXF3100-8XJ消防泵自动巡检控制器产品说明手册版本：V1.31警告！本装置只能由电气专业人士才允许安装，所有的电气安装和维修工作都必须由专业的工程师进行。

对于因不遵守本手册的说明所引起的故障，厂家将不承担相关责任。

警告！微电脑消防泵自动巡检控制器是不可以在现场进行维修的机器。

不要试图修理损坏的单元，请与供应商或当地授权的维修站联系。

警告！不要试图进行本手册中没有涉及的任何测量、器件的更换或其他维修工作，否则将可能导致保修失效，危及正常运行，延长设备停机时间和增加费用等后果。

感谢您选用本产品，本设备属精密电子仪器，为确保您的人身、设备以及财产的安全，在使用本设备前，请您务必阅读本手册，并在以后的搬运、安装、运行、调试与检修过程中遵照执行。

注意！欲获取详细的技术信息，请与当地供应商或当地微电脑消防泵自动巡检控制器代理处联系。

目录CONTENTS一、系统简介---------------------------------------------------------------------------------------31、概述----------------------------------------------------------------------------------------------32、产品特点-----------------------------------------------------------------------------------------33、操作面板-----------------------------------------------------------------------------------------34、按键介绍-----------------------------------------------------------------------------------------4二、系统参数描述---------------------------------------------------------------------------------51、参数默认值对照表-----------------------------------------------------------------------------52、管理权限密码设置-----------------------------------------------------------------------------63、参数进入方法-----------------------------------------------------------------------------------64、参数设置方法-----------------------------------------------------------------------------------65、完整参数描述-----------------------------------------------------------------------------------7三、显示信息及接线端口描述---------------------------------------------------------------131、显示信息描述---------------------------------------------------------------------------------132、接线端口描述---------------------------------------------------------------------------------15四、产品安装尺寸图----------------------------------------------------------------------------17五、有限责任--------------------------------------------------------------------------------------18六、一次线路应用举例-------------------------------------------------------------------------18一、系统简介1、概述GYXF3100-8XJ型消防电气控制装置（消防泵自动巡检控制器），是为了满足消防电气控制装置(消防泵自动巡检控制设备），符合GB16806-2006标准设计的一款产品，用于消防泵自动巡检控制设备中的逻辑运算、自动远程信号处理、接触器驱动、电压电流显示及负载故障保护切换，适用于7.5-315KW的水泵控制。

消防巡检柜一、消防巡检的必要性二、根据消防安全行业标准GA30.2《固定消防给水设备的性能要求和试验方法》之规定，为防止消防水泵锈蚀、受潮、水泵动作不正常等故障，确实做到“养兵千日，用兵一时”的目的，消防水泵必须加装自动巡检装置。

巡检为低频巡检，巡检时电机转速为300转/分，水系统不增压、无启动电流，极大的延长了设备的使用寿命。

此巡检方式安全性高、低电流、低功耗，是唯一符合行业标准的巡检方式。

二、消防巡检设备性能具有人机对话功能,对话界为汉化,图表清晰易识别,便于操作.☆采用微机控制技术，技术领先，安全性高。

☆能检测电源欠压、过电压、欠流、过流、缺相。

☆具有过负载、短路、启动异常及故障报警功能；☆储存故障的条数满足GA30.2标准,能储存150条以上故障信息记录.☆具有低频低速自动巡检功能,保证消防水泵不锈蚀;☆巡检时接到消防命令会立即停止巡检瞬间启动消防泵;☆消防泵按消防方式逐台启动运行,每台泵运行时间不少于2分钟.☆巡检中发现的故障应有声、光报警。

具有故障记忆功能的设备，记录的故障的类型及故? 障发生的时间等，应不少于5条故障信息，其显示应清晰易懂。

☆消防泵变频方式运行的设备变频故障时，遇消防报警消防泵应自动转工频方式投入消防。

☆巡检周期及巡检时间能按需设定，满足现场需要。

☆设备应具有自动和手动巡检功能，其自动巡检周期应能按需设定。

☆满足消防要求，具有完善的消防接口。

☆具有上位电话报警功能。

☆设备预留RS485通信接口，可完成对楼宇自控的运行状态远传。

☆具有巡检时故障参数打印功能。

三、数字智能自动巡检消防控制设备产品特点1、消防自动巡检控制柜实现独有模糊逻辑控制程序设计以自动巡检方式，使消防水泵定期运转，避免锈死现象。

2、拥有低频无压自动巡检技术，消防巡检时不对水管网增压，可任意设定自动巡检周期，几小时至数百小时进行消防泵的巡检，同时消防巡检时能耗仅为额定功率的2%左右。

消防巡检控制柜以消防运行方式运行时，设有防超压装置，消防事件发生时，消防自动巡检控制柜立即终止巡检，以工频启动水泵，若主泵发生故障时，自动开启备用泵。

智能巡检仪使用说明书江苏中科仪表有限公司智能巡检仪目一、智能巡检仪表性能特点 (2)二、技术指标 (2)三、仪表参数设置 (5)四、仪表接线方法 (13)概述本系列智能数字巡检仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。

本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。

本系列智能数字巡检仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。

智能数字显示仪表以双排四位LED显示测量值（PV）和通道值（CH），以双色发光管进行各个通道测量值报警显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、多种报警方式，可选配继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。

一、智能巡检仪性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线菜单修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。

5、数字化校准技术，无电位器等可调部件。

6、热电偶冷端温度及热电阻引线电阻自动补偿。

7、可分别设置每一通道的测量量程及上下限报警值。

8、具有快速巡检和定点监视功能，巡检时间可设。

9、通过来自输入、输出及电源端的电磁兼容（EMC）测试。

二、技术指标：1、显示方式：双排四位LED显示测量值（PV）和通道号（CH）。

2、显示范围：-1999～9999。

3、测量准确度：±0.2%FS±1字或0.5%FS±1字；±0.1%FS±1字（需特殊订制）。

紫*新，锐数字智能消防巡检设备使用说明书♦登陆：进行设备操作前先登录，初始密码为1590 （可根据个人情况修改）；现密码为167♦注销：操作结束后，为避免非专业人员操作，请及时注销；♦运行指示：系统运行时，此灯变为红色；♦故障指示：在巡检水泵故障时，此灯变为红色；♦手动巡检启动：当系统开关置于手动位置时按动此按钮，巡检装置启动，对水泵逐台进行巡检；♦手动巡检停止：当设备在巡检状态下时按动此按钮，设备将停止巡检，包括在自动巡检的状态下；♦故障复位：当巡检执行装置出现故障，做好记录并排除故障后按动此按钮将报警复位；♦系统转换开关：选择设备的工作方式，手动位置时只有按动启动按钮时设备才会巡检，不会按照设定的周期运行；在自动位置时，设备将按照设定的周期进行自动巡检，自动启动的计时是将系统转换开关置于自动位置的时间，24小时（1天）为1周期；参数设定为操作界面的子窗口：它包含：♦巡检周期设定：在此设定自动巡检的周期，1天至30天可调; ♦单台泵巡检时间设定：在此设定每台水泵每次巡检的时间，2 分钟至60分钟可调；♦巡检自动启动定时：设定设备在自动状态下启动的时间（时、分），依据界面系统时间。

3. 3电源监控:北京紫光新锐科技发展有限公司注：根据巡检设备配置的不同，该画面会进行相应的调整！3. 4运行记录：显示记录设备巡检时的信息，记录内容包含发生时间、类别等清 空：当画面记录太多时，有碍查阅可以将内容抄记以后进行删除,此次删除会把所有记录都清除，并且不可恢复，操作请慎重！ 日期星期 ■ 系统已运行 系统距离超过维保期还剩历史信息显示画面清空 1操作界面登荥 北京紫光新锐科技发展有限公司注销 历史信息'联系我们TH-F系列数字智能消防巡检设备技术手册（VI. 0） 2015. 11北京紫光新锐科技发展有限公司2012-2020年版权所有，保留一切权力。

在没有得到本公司书面许可时，任何单位和个人不得擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何形式（包括数据和出版物）进行传播。

消防系统智能巡检原理
消防系统智能巡检的原理主要包括以下几个方面：
1. 数据采集：通过在消防设施上安装传感器，实时监测设施的工作状态，如温度、烟雾浓度、水位等。

这些数据被采集后，通过传输网络传输到智能巡检系统。

2. 数据处理：系统对采集的数据进行预处理，包括数据清洗、异常值处理等，以确保数据的准确性和可靠性。

3. 数据分析：系统对处理后的数据进行分析，以检测异常情况。

例如，如果某个传感器的温度突然升高，系统会判断可能存在火灾风险，并立即发出警报。

4. 报警联动：系统根据分析结果，自动或手动触发报警装置，通过声光报警、短信通知等方式通知相关人员。

同时，系统还可以联动消防设备，如自动喷水系统、灭火器等，进行自动灭火。

5. 智能巡检：系统通过预设的巡检计划，定期对消防设施进行自动巡检，并对巡检结果进行分析和记录。

这有助于及时发现潜在的安全隐患，提高消防安全管理的效率。

6. 可视化监控：系统支持实时监控功能，管理人员可以通过大屏幕或电脑终端查看消防设施的运行状态、报警信息等。

这有助于全面了解消防系统的运行情况，实现科学化管理。

7. 权限管理：系统对不同的用户设置不同的访问权限，以确保数据的安全性和系统的正常运行。

只有经过授权的用户才能访问相关数据或执行相关操作。

8. 报表生成：系统可以自动生成各类消防安全报表，如巡检记录、报警统计等，方便管理人员进行数据分析和决策支持。

总的来说，消防系统智能巡检的原理就是通过数据采集、处理、分析、报警联动等一系列流程，实现对消防设施的全面监控和管理，提高消防安全管理的智能化水平。
