楼宇自控系统BAS操作说明

楼宇自控系统BAS传感器安装调试简易说明2. 传感器安装指引2.1所用通用传感器2.1.1 安装前确定下列事项:最低和最高的环境温度环境湿度和受喷水的影响振动程度防爆保护外部环境2.1.2 电缆线安装时应该有一段“滴水环”，防止水沿电缆线进入传感器内部正确错误2.1.3 安装时尽量留出足够长的电缆线，以便传感器可以在不断开接线的情况下随时移动2.1.4 在传感器附近安装一个铭牌，包括文字说明和设备图纸上的参考编号，不要将铭牌直接贴在传感器上2.1.5 水管类传感器的安装时间1）水管类传感器应在工艺管道预制与安装同时进行；2）水管类传感器的开孔与焊接工作，必须在工艺管道的防腐、衬里、吹扫压力试验前进行；2.2水管温度传感器2.2.1 确保传感器全部的有效长度浸入介质正确错误2.2.2 逆着水流方向安装传感器正确错误2.2.3 在传感器和任何阻挡物之间保持一定的间距（距离A）。

这样方便传感器从浸入套管中取出。

2.2.4 安装流程a.先在管道上开孔，并去除毛刺；b.把螺纹配件需焊接在管道上c.螺纹配件和套管做密封。

（例如：麻丝，特氟纶或类似材料。

）d.将传感器插入杆上的压缩金属环组件，旋转螺母，直到拧紧。

注：传感器和套管之间涂满硅胶2.3水管压力传感器压力传感器在工艺管道上正确的安装位置与被测介质有关，为获得最佳的测量效果，应注意考虑下列情况：防止传感器与腐蚀性或过热的介质接触。

防止焊渣在导管内沉积。

测量液体压力时，取压力应开在流程管道侧面，以避免沉淀积渣。

冬季发生冰冻时，安装在室外的水管压力传感器必须采用防冻措施，避免引起因结冰体积膨胀，导致传感器损坏。

压力传感器内部是弱电，一定要同外界的强电隔开。

2.4水流开关施工：1. 先在管道上开孔，并去除毛刺；把螺纹配件需焊接在管道上2．在水流开关传感器位置之前和之后，必须有至少5倍管径的直径段。

3. 垂直插入水平管道。

4. 安装水流开关时，注意水流方向的箭头。

楼宇自控系统（BAS）用户操作手册模板楼宇自控系统（BAS）操作手册模板第一章楼宇自控系统介绍本楼控系统可以提供三维真彩色仿真动态图形界面，可以实现多画面显示，用户通过大楼监控中心和管理部门的工作站管理整个大楼的所有设备，可以以文本或图形的方式显示，通知管理员设备的实时信息。

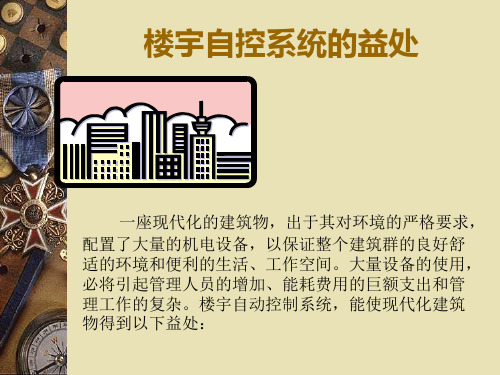

楼宇自控系统将能实现：●节约设备能耗；●对设备实现集中科学管理与维护；●减少设备维护管理人员，降低营运成本；●提供安全、健康、舒适宜人和能提高工作效率的办公与商业环境；●具有高度的灵活性与可扩展性，以满足将来发展的需要。

BAS 完成对如下系统的监控：●给排水系统●变配电系统●照明●楼层插座总电源箱●空调机系统●通排风系统●新风机、排风机系统●电梯1、给排水系统本系统的监控将实现：* 生活水、消防水泵监视EBT系统对生活水泵、消防水泵只做状态监视。

您可以通过操作站监视水泵的运行状态、故障报警状态、水池的液位状态及水管压力值。

* 集水坑项目共有8个集水坑，分布在大楼的地下一层。

每个集水坑有两台水泵。

水泵自身具有群控系统，BA只根据水位状况给水泵自身群控系统一个控制信号！水位控制：当高水位报警信号或者超高水位报警触发时，开启水泵；当低水位报警信号触发时，停止水泵。

水泵控制：现场水泵控制屏的手自动开关置于自动状态下时，执行自动控制。

水泵的自动控制可以选择操作站手动控制。

此时，将“手动/自动控制：”选择为手动，再将“手动：”选择为“启动”，则操作站手动将水泵开启；选择为“停止”，则操作站手动将水泵关闭。

在对水池的自动控制时，不推荐手动控制。

水泵故障报警分为：设备故障报警和控制故障报警。

设备故障报警为水泵本身发生的故障；控制故障报警为当控制命令送出之后，若10秒钟没有状态返回，则认为线路出现问题，同时触发控制故障报警。

注意：当触发控制故障报警之后，请立即检查控制线路，检查确认之后，选择复位按钮，当“控制故障”显示为正常时，取消选择复位。

BAS 楼宇自动化系统楼宇自动化系统（Building Automation System, BAS）是一种集成了多种技术与设备的智能化系统，旨在提供对建筑物内部各种设备和系统的集中控制和管理。

该系统通过使用传感器、控制器和网络等技术，实现对建筑物内部照明、空调、供水、供电、安防等设备的自动化控制和监测。

本文将详细介绍BAS楼宇自动化系统的基本原理、组成部分、工作流程以及其在提高建筑物能效、增强安全性和舒适性方面的优势。

1. 基本原理BAS楼宇自动化系统的基本原理是通过集成各种设备和系统，实现对建筑物内部设备的集中控制和监测。

该系统通过传感器感知建筑物内部的环境参数，如温度、湿度、光照强度等，并将这些数据传输到控制器。

控制器根据预设的控制策略，对设备进行自动控制，以达到节能、提高舒适度和安全性的目的。

2. 组成部分BAS楼宇自动化系统主要由以下几个组成部分构成：2.1 传感器：用于感知建筑物内部的环境参数，如温度、湿度、光照强度等。

传感器可以通过有线或无线方式与控制器进行数据传输。

2.2 控制器：负责接收传感器传来的数据，并根据预设的控制策略对设备进行控制。

控制器可以是硬件设备，也可以是软件程序。

2.3 执行器：根据控制器的指令，对建筑物内部的设备进行控制。

执行器可以是电动阀门、电动窗帘、空调机组等。

2.4 通信网络：用于传输传感器数据和控制指令。

通信网络可以是有线网络，如以太网，也可以是无线网络，如Wi-Fi或蓝牙。

2.5 用户界面：提供给用户进行系统操作和监测的界面。

用户界面可以是计算机软件、手机应用或触摸屏。

3. 工作流程BAS楼宇自动化系统的工作流程如下：3.1 数据采集：传感器感知建筑物内部的环境参数，并将数据传输给控制器。

3.2 数据处理：控制器接收传感器数据后，根据预设的控制策略进行数据处理和分析。

3.3 控制指令生成：控制器根据数据处理的结果，生成相应的控制指令。

3.4 设备控制：控制器将生成的控制指令传输给执行器，执行器根据指令对设备进行控制。

一、楼宇自控系统监控说明BAS的控制范围包括对建筑内的冷源系统、空调及通风系统（包括空调机/新风机组、风机盘管、平时/火灾送风机、排风/排烟风机系统等）、电梯系统、给排水系统、UPS系统。

下面将按各系统详细描述BAS的监控对象和监控功能。

1.1冷热源系统冷冻机组监控点：数字量输出点（DO）:冷冻机组启停控制、阀门开关控制、冷冻水泵启停控制、冷却水泵启停控制、冷却塔启停控制、碟阀启停控制；模拟量输出点（AO）:供回水总管旁通阀控制。

冷冻水泵和冷却水泵的开关控制；数字量输入点（DI）:冷冻水泵冷却水泵的运行状态、故障报警和手自动状态，冷却塔运行状态、故障报警和手自动状态、碟阀开关状态、水流指示、电力供应状态；模拟量输入点（AI）:冷冻水系统供回水温度、冷却水系统供回水温度、供回水压力、水流量、热水泵、循环水泵的供回水温度等。

通过RS485 Modbus接口，采集冷冻机组、锅炉机组的运行参数，在BAS系统界面上显示。

业主在订购设备时，需要设备提供商免费提供该接口，以免以后追加费用，给业主带来不必要的经济损失。

下图为冷热源系统的控制原理图。

监控内容：1、冷冻机组的台数控制控制系统监测冷水机组集水器和分水器的出水和回水温度。

控制系统通过分析温度变化与时间变化的趋势来判断当前满足系统负荷所需的冷水机组开启数量，从而进行冷源系统的自适应调节。

2、冷冻系统的联锁控制：机组的投入或退出运行的过程是按预先编制的控制程序进行的。

当机组需要投入时，控制程序首先打开该机组对应的冷冻水蝶阀、冷却水蝶阀、冷却塔进出水蝶阀。

在得到各蝶阀打开状态信号后，延时30秒启动相应的冷却水泵，延时30秒启动相应的冷冻水泵，在得到相应的水流状态信号后，延时5分钟启动冷冻机组。

3、设备的自动切换及故障设备的自动锁定为了保护冷源设备，延长设备的使用寿命，因此需要累计每台设备的运行时间，使同类设备进行交替运行，并在发生故障时自动切换。

在冷水系统中有某一设备发生故障时，系统立即发出报警到终端，同时锁定该设备以防再次启动。

楼宇自控系统使用说明本楼宇自控系统(BA）选用施耐德的VISTA楼宇自控管理系统.整套系统由图形工作站、总线控制器及现场单元控制器等组成。

系统主要构成有VISTA 5服务器工作站一台、操作工作站二台、VISTA 5软件套装一套、现场控制器及扩展模块等，能够对大楼内的新风机组、空调机组、新排风机组、通风等子系统进行监测和控制.达到了便于管理，节能降耗，节省人力的作用。

一、BAS管理软件的启动BAS服务器工作站设在地下一层工程部，操作工作站分别设在地下一层工程部和地下一层锅炉房，采用VISTA 5。

1系统软件及三用户客户端，运行于Windows操作平台上，实现了设备自动/手动启、停，设定值修改，设备运行状态及故障报警，操作记录报告,监控参数趋势图、报警一览表及分级处理、执行或停止各项控制程序等.二、BAS管理软件登陆1、系统登陆:计算机开机后，根据系统的操作程序,输入系统登陆的用户名和密码（hxwdgcb)，密码是“哈西万达工程部”简写,系统自动登录WINDOWS平台。

2、启动BAS服务器点击任务栏中的“开始”按钮,打开“程序”下“Schneider Electric”下的“TAC Vista Server 5.1。

8”下的Server软件。

或者直接双击桌面上图标,即可打开bas的软件，进入软件服务器界面。

英文系统的界面图如图1，中文的界面图如图2图1图23、进入BAS图形管理界面在启动bas服务器界面，点击“文件”菜单，如图3；选择“启动Tac Vista工作站”后，进入管理工作站登陆界面，如图4。

图3图4在登陆界面相应的位置输入用户名1和密码1111后，点击确定，进入工作站管理界面。

如图5图5三、BAS管理软件的操作在主界面上对应系统的区域中用鼠标点击相应的操作按钮，即可进入相应的操作界面。

1、空调系统、新风系统、热交换系统、排风系统的监控点击空调系统按键，则会进入空调系统的分子系统图形界面,如下图:子系统包含新风机组、空调机组、热交换机组;点击按键可进入子系统下面包含的机组状态，如图点击“监控设备编号”下的设备编号PAU-2F-03,如图界面组成:A界面显示机组名称、B显示机组状况、C快捷键.B显示机组状况中:1-新风阀调节控制与开度反馈、2-送风湿度设定、3-送风温度设定、4—季节模式切换、5-过滤网堵塞报警、6—盘管防冻报警、7-热水阀调节控制与开度反馈、8-冷水阀调节控制与开度反馈、9-加湿阀门控制、10—送风管道湿度监测、11—送风管道温度监测、12-定时时间表编辑器、13—定时与自控转换开关、14—自动控制按钮、15—风机频率调节控制.a框中的参数：手/自动、运行状态、故障报警、频率反馈，上述点位信号采集与现场设备，属于不可控信号。
