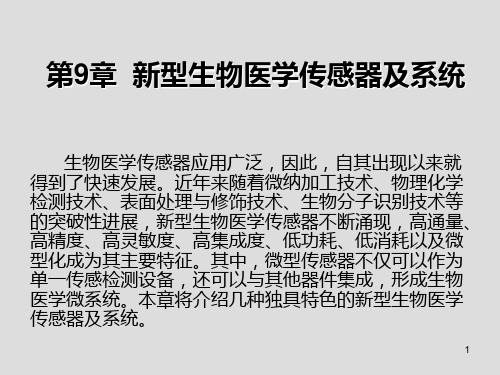

生物医学传感器原理与应用第9章 新型生物医学传感器及系统

生物医学传感器原理与应用第9章 新型生物医学传感器及系统

22
23
24
25
26
27
9.3.4 纳米传感器 在生物医学领域的应用纳米技术可用于制造生物、 化学、物理等不同种类的传感器，通过与微电子学和 MEMS技术结合价的传感器（图9.17）。
28
29
9.4 基于液滴的微流控系统在生物医学传感分析中的应用
1
9.1 仿生化学传感器阵列系统———电子鼻及电子舌
尽管分析技术在近年发展迅速，但是很多方面还难 与人类视、听、嗅、触、味等5个感知功能相提并论。 化学传感器阵列系统的研究对推动人工嗅觉和味觉装置 （电子鼻和电子舌）的发展具有特别重要的意义。化学 传感器（chemicalsensor或者chemosensor）是一类对 化学物质敏感并可以将其浓度信息转换为电信号，从而 进行检测的传感装置，具有对待测化学物质的构象或分 子结构等有选择性俘获（接受器）功能和将俘获的化学 量有效转换为电信号（转换器）的能力。化学传感器种 类繁多、分析速度快、自动化程度高、易于小型化，因 此在医学诊断、环境检测、公共安全、自动控制等领域 发挥着重要作用。
15
16
17
9.2.4 微悬臂梁生物传感器 微悬臂梁可以把受体覆盖表面的识别过程转换为机 械偏转。当配体与受体相互作用时，两者之间的吸附力 引起微悬臂梁的弯曲。
18
19
20
9.3 纳米传感器
纳米技术通常是指与亚微米尺度有关的过程和产品， 是“指一种加工技术，其中涉及单原子和分子，以及至 少一个尺度小于100nm 的物体的操作”。1993年，国 际纳米科技指导委员会将纳米技术划分为纳米电子学、 纳米物理学、纳米化学、纳米生物学、纳米加工学和纳 米计量学等6个分支学科。现代社会在材料的超微化， 元器件的高集成度，仪器的微型化和智能化，高密度存 储和超快传输等方面的特殊要求对纳米科技的发展提供 了广阔的空间。

部分习题参考答案(传感器原理及应用,第9章)

部分习题参考答案第9章新型光电传感器9.1 象限探测器与PSD光电位置传感器有什么异同？各有哪些特点？9.2 叙述SSPD自扫描光电二极管阵列工作原理及主要参数特征。

9.3 CCD电荷耦合器主要由哪两个部分组成？试描述CCD输出信号的特点。

9.4 试述CCD的光敏元和读出移位寄存器工作原理。

9.5 用CCD做几何尺寸测量时应该如何由像元数确定测量精度。

9.6 CCD信号二值化处理电路主要有哪种电路形式，可起到什么作用？9.7说明光纤传感器的结构和特点，试述光纤的传光原理。

9.8 当光纤的折射率N1=1.46，N2=1.45时，如光纤外部介质N0=1，求最大入射角θc的值。

9.9 什么是光纤的数值孔径？物理意义是什么？NA取值大小有什么作用？有一光纤，其纤芯折射率为1.56，包层折射率为1.24，求数值孔径为多少？9.10光纤传感器有哪两大类型？它们之间有何区别？9.11 图9-36为Y结构型光纤位移测量原理图，光源的光经光纤的一个分支入射，经物体反射后光纤的另一分支将信号输出到光探测器上。

光探测器的输出信号与被测距离有什么样关系，试说明其调制原理，画出位移相对输出光强的特性曲线。

9.12光纤可以通过哪些光的调制技术进行非电量的检测，说明原理。

9.13埋入式光纤传感器有哪些用途，举例说明可以解决哪些工程问题。

答案9.1答：1）象限探测器它是利用光刻技术，将一个整块的圆形或方形光敏器件敏感面分隔成若干个面积相等、形状相同、位置对称的区域，这就构成了象限探测器。

PSD光电位置传感器是一种对入射到光敏面上的光点位置敏感的光电器件。

两种器件工作机理不同，但其输出信号与光点在光敏面上的位置有关。

光电位置传感器被广泛应用于激光束对准、平面度检测、二维坐标检测以及位移和振动测量系统。

2）象限探测器有几个明显缺点：它需要分割从而产生死区，尤其当光斑很小时，死区的影响更明显。

若被测光斑全部落入某个象限时，输出的电信号无法表示光斑位置，因此它的测量范围、控制范围都不大，测量精度与光强变化及漂移密切相关，因此它的分辨率和精度受到限制。

传感器应用技术(答案)

四、传感器技术的发展趋势教学目标课，你们想怎样上？方法：评分标准分组：评分标准：（100分制）第一章传感器基础什么是传感器？思考：人身上有传感器吗？是什么类型传感器？传感器传感器的应用第二章光电式传感器光电式传感器的分类：一、预习问题储料仓二、问题解答概念题1、什么是外光电效应、光电管？光电效应光子能量光子能量吸收光子能量外光电效应使电子逸出物体表面光电管：光电阴极光电阳极光电子光电流光照强度光阴极的灵敏度电阻上的电压一定函数关系2、什么是光电倍增管？若干个倍增极逐级轰击次级发射倍增极106～108倍于紫外/可见/近红外光光度计，旋光仪、糖度计，发光分光光度计等3、什么是内光电效应、光敏电阻？电阻率阻值电流内光电效应开关式光电信号电阻率低阻态阻值亮电流原值呈高阻态4、光电二极管、光电三极管的结构？光电特性？反向反向偏置反向电阻光电流与阳极电压U AUminI∮U AU AUzI∮UAI∮UQ。

5、请举光源本身是被测物的光电传感器应用实例。

直接照射某些物理参数6、请举被测物吸收光通量的光电传感器应用实例。

光通量光电元件吸收量1—恒流源 2—半导体激光器 3—半反半透镜 4—反射镜5—被测水样6、9—光电池7、10—电流/电压转换器8—标准水样恒定红外光部分红外光减弱阀值判断电路7、请列举被测物体反射光通量的光电传感器应用实例。

反射反射光通量性质、状态和与光源之间的距离8、请举被测物遮挡光通量的光电传感器应用实例。

光通量减弱尺寸或位置正确位置零遮光面积方向及大小9、什么是光电开关？分别用图片介绍对射式、镜反射式、漫反射式、槽式、光纤式光电开关的用法。

靠近和通过强弱变化电流的变化电隔离的(即电缘绝)“通”与“断”10、什么是计量光栅？莫尔条纹的工作原理？应用举例？等节距刻线结构原理简单、计量精度高和分辨力强11、什么是光纤传感器？其在检测温度、加速度方面怎么应用？光纤自身直接接收长度、折射率、直径振幅（强度）、相位、波长和偏振方向被动式无需光源光强信号电信号考光束与测量光束光程差干涉效应电信号12、什么是红外线传感器？有什么应用？绝对零度热效应温度升高其他物理量自身的温度电信号光—热—电1、如图设计一套检测机构，检测输送带上往前输送的电路板的摆放位置是否正确。

传感器的标定


x 100 %
HUST
18
传感器原理--第9章传感与检测技术的论理基础
（3） 引用误差引用误差是仪表中通用的一种误差表示 方法。 它是相对仪表满量程的一种误差, 一般也用百分数表 示，即

γ=
测量范围上限
- 测量范围下限

100 %
(9 - 9）
式中: γ——引用误差;
HUST
2
传感器原理--第9章传感与检测技术的论理基础
一、 测量 测量是以确定量值为目的的一系列操作。 所以测量也就是
将被测量与同种性质的标准量进行比较, 确定被测量对标准量的
倍数。 它可由下式表示:
x nu
n
式中 ：
（9-1）
x u
（9-2）
x——被测量值; n——比值（纯数）, 含有测量误差。 u——标准量, 即测量单位;
（5）附加误差附加误差是指当仪表的使用条件偏离额定条件 下出现的误差。例如, 温度附加误差、频率附加误差、电源电
压波动附加误差等。
HUST
20
传感器原理--第9章传感与检测技术的论理基础
2． 误差的性质 根据测量数据中的误差所呈现的规律, 将误差分为三种, 即 系统误差、随机误差和粗大误差。这种分类方法便于测量数据
3． 偏差式测量、 零位式测量与微差式测量 用仪表指针的位移（即偏差）决定被测量的量值, 这种测量方 法称为偏差式测量。应用这种方法测量时, 仪表刻度事先用标准器 具标定。 在测量时, 输入被测量, 按照仪表指针在标尺上的示值, 决 定被测量的数值。 用指零仪表的零位指示检测测量系统的平衡状态, 在测量系统 平衡时, 用已知的标准量决定被测量的量值, 这种测量方法称为零位 式测量。在测量时, 已知标准量直接与被测量相比较, 已知量应连续 可调, 指零仪表指零时, 被测量与已知标准量相等。 例如天平、电位 差计等。零位式测量的优点是可以获得比较高的测量精度, 但测量 过程比较复杂, 费时较长, 不适用于测量迅速变化的信号。 HUST

传感器与检测技术(知识点总结)

传感器与检测技术知识总结第一章概述1：传感器是能感受规定的被检测量并按照一定规律转换成可输出信号的器件或装置.一、传感器的组成2：传感器一般由敏感元件，转换元件及基本转换电路三部分组成。

①敏感元件是直接感受被测物理量，并以确定关系输出另一物理量的元件（如弹性敏感元件将力,力矩转换为位移或应变输出）。

②转换元件是将敏感元件输出的非电量转换成电路参数(电阻，电感，电容）及电流或电压等电信号。

③基本转换电路是将该电信号转换成便于传输，处理的电量.二、传感器的分类1、按被测量对象分类（1)内部信息传感器主要检测系统内部的位置,速度,力，力矩，温度以及异常变化.（2）外部信息传感器主要检测系统的外部环境状态，它有相对应的接触式（触觉传感器、滑动觉传感器、压觉传感器）和非接触式(视觉传感器、超声测距、激光测距)。

2、传感器按工作机理（1）物性型传感器是利用某种性质随被测参数的变化而变化的原理制成的（主要有：光电式传感器、压电式传感器）.（2）结构型传感器是利用物理学中场的定律和运动定律等构成的(主要有①电感式传感器;②电容式传感器；③光栅式传感器）。

3、按被测物理量分类如位移传感器用于测量位移，温度传感器用于测量温度.4、按工作原理分类主要是有利于传感器的设计和应用。

5、按传感器能量源分类(1）无源型：不需外加电源.而是将被测量的相关能量转换成电量输出（主要有：压电式、磁电感应式、热电式、光电式）又称能量转化型；（2）有原型：需要外加电源才能输出电量,又称能量控制型（主要有：电阻式、电容式、电感式、霍尔式).6、按输出信号的性质分类(1）开关型（二值型）：是“1”和“0”或开（ON)和关（OFF)；(2）模拟型：输出是与输入物理量变换相对应的连续变化的电量,其输入/输出可线性，也可非线性；（3)数字型:①计数型:又称脉冲数字型,它可以是任何一种脉冲发生器所发出的脉冲数与输入量成正比；②代码型(又称编码型)：输出的信号是数字代码，各码道的状态随输入量变化。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
传感检测技术及其应用 第二篇 典型传感器的原理
及其应用技术
2020/5/6
第9章 磁电式传感器及应用
磁电式传感器是通过磁电作用将被测量（如振动
、位移、转速等）转换成电信号的一种传感器。
磁
电
式
传
感器 12..磁 磁电 栅感 式应 传式 感
传感 器；
器
；
3.磁 敏 式 传 感 器 ；
磁电感应式传感器主要是利用导体和磁场相对运动产
ICL7106是三位半A/D转换器，并带有LCD/LED 驱动器。
2020/5/6
15
2020/5/6
16
二、霍尔转速测量装置
2020/5/6
17
三、霍尔开关电子点火器
四、霍尔元件直流无刷电机换相控制
2020/5/6
18
五、其它应用
2020/5/6
19
思考题
1.什么是霍尔效应？
2.霍尔元件为什么要进行温度补偿和不等位电势补偿？
25
2020/5/6
26
2020/5/6
27
2020/5/6
28
2020/5/6
29
2020/5/6
30
2020/5/6
31
2020/5/6
32
2020/5/6
33
2020/5/6
34
2020/5/6
35
2020/5/6
36
2020/5/6
37
2020/5/6
38
二、霍尔元件材料及特性
目前主要有锑化铟(InSb)、砷化镓(GaAs)。两种 材料的霍尔元件特性如图9－4所示，都具有良好的线 性。
2020/5/6
4
1. InSb材料霍尔元件特性 2. GaAs材料霍尔元件特性
2020/5/6
5
三、霍尔元件主要技术参数
1.输入电阻RIN和输出电阻ROUT 2.额定控制电流IC 3.不等位电势V0和不等位电阻R0 4.灵敏度kH 5.霍尔电压温度系数α 6.电阻温度系数β 7.灵敏度温度系数γ 8.线性度
四、温度及不等位电势补偿
1.温度补偿
2020/5/6
6
并联电阻温度补偿R=βRIN/α 式中α－霍尔电压温度系数；
β－电阻温度系数； RIN－霍尔元件输入电阻。
2.不等位电势V0的补偿
2020/5/6
7
五、霍尔元件基本应用电路 1.基本应用电路
2020/5/6
8
2.恒压工作电路感器中生产量 最大的一种，有着广泛的应用，本章重点介绍霍尔 传感器及其应用。
9.1 霍尔效应及霍尔元件
一、霍尔效应
2020/5/6
3
霍尔电势VH为 VH=kHICBsinθ
式中kH－霍尔元件灵敏度； IC －控制电流(A)； B －磁感应强度(T); θ －受磁面与磁场夹角。
2020/5/6
9
4.霍尔元件放大电路
2020/5/6
10
2020/5/6
11
9.2 霍尔传感器
霍尔传感器是将霍尔元件、放大电路、温度补 偿电路及稳压电源等集成于一个芯片上构成的传感 器。
分为线性霍尔传感器和开关型霍尔传感器。
一、线性霍尔传感器
2020/5/6
12
二、开关型霍尔传感器
2020/5/6
生感应电势，该类传感器只适用于动特测量，可直接
测量振动物体的速度或旋转体的角速度。
磁栅式传感器则是利用磁头和磁栅相对移动，从而在
磁头上感应出电信号。
2020/5/6
2
磁敏式传感器是利用固体中的磁电转换效应为基础， 使载流半导体在磁场中有磁电效应（霍尔效应）而 输出电势。主要有霍尔传感器、磁阻传感器、磁敏 二极管和磁敏三极管等。
13
三、霍尔电流传感器和霍尔功率传感器
9.3 霍尔元件及霍尔传感器的应用
一、霍尔传感器测电流
软磁材料圆环，截面积为4×4mm2，圆环中心直径 为40mm，圆环上有一开口，可以放入UGN3501T,
2020/5/6
14
圆环上绕有11匝线圈，并通过检测 电流。根据磁路理论可以计算出电 流为50A时，可以产生0.3T磁场强度 。由于UGN3501M的灵敏度为 1.4mV/mT，则0～50A电流，其输出 电压范围为0～420mV。由UGN3501M 、ICL7106、LCD组成的数显电流表 如图所示。
3.如图所示，相同的两块永久磁铁 ，同极性相对安装，试说明测量位 移的原理。
4.要进行两个电压U1、U2乘法运 算，若采用霍尔元件作为运算器， 试画出测量原理图，说明其原理。
2020/5/6
20
2020/5/6
21
2020/5/6
22
2020/5/6
23
2020/5/6
24
